MANUALE UTENTE DECO-XLST SCHEPPACH

Spiegazione dei simboli sull'apparecchio

	Avvertimento - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso
	Indossare una maschera respiratoria antipolvere. Durante la lavorazione del legno e di altri materiali si può generare della polvere nociva per la salute. Non è consentita la lavorazione di materiali contenenti amianto!
	Usare gli otoprotettori!
	Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucioli e la polvere che provengono dall'apparecchio possono causare la perdita della vista.
	Attenzione! Pericolo di lesioni! Non mettere nella lama della sega in movimento!

Indice:

Pagina:

1. Introduzione....56
2. Descrizione dell'apparecchio 56
3. Contenuto della fornitura 57
4. Impiego conforme alla destinazione d'uso....57
5. Indicazioni di sicurezza 58
6. Dati tecnici 61
7. Prima della messa in funzione 61
8. Struttura 62
9. Funzionamento 64
10. Allacciamento elettrico 66
11. Trasporto....66
12. Pulizia, manutenzione e ordinazione dei pezzi di ricambio 66
13. Stoccaggio....67
14. Smaltimento e riciclaggio 67
15. Risoluzione dei guasti....68
16. Dichiarazione di conformità....87

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti da esso in caso di:

• manipolazione impropria,
- mancato rispetto delle istruzioni per l'uso,
- riparazioni da parte di terzi, personale tecnico non autorizzato,
- montaggio e sostituzione di pezzi di ricambio non originali,
• utilizzo non conforme,
- guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE0113.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'apparecchio di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività e aumentare l'affidabilità e la durata di vita dell'apparecchio.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'apparecchio.

Conservare le istruzioni per l'uso vicino all'apparecchio, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere lette e rispettate attentamente da tutti gli operatori prima di iniziare il lavoro.

Possono lavorare sull'apparecchio solo persone che sono state istruite sull'uso dell'apparecchio e che sono state informate dei rischi a esso associati.

L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre alle indicazioni di sicurezza contenute nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'utilizzo di macchine simili.

Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni per l'uso e delle indicazioni di sicurezza.

2. Descrizione dell'apparecchio

1. Manopola filettata a stella
2. Punto di allacciamento (dispositivo di soffiaggio)
3. Protezione della lama della sega
4. Sostegno (coprilama)
5. Pressore
6. Banco sega
7. Pedale di base
8. Tubo di collegamento (aspirazione)
9. Coperchio
10. Punti di appoggio
11. Vite di serraggio (tensione lama della sega)
12. Lampada a LED
13. Interruttore ON/OFF
14. Regolatore del numero di corse

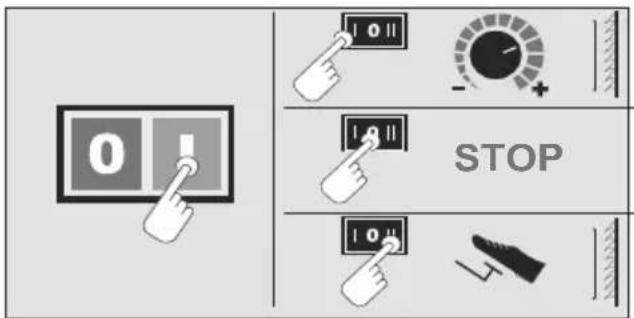

15. Selettore modalità di funzionamento
16. Vite di fissaggio per l'inclinazione del banco sega
17. Scala
18. Vite (pressore)
19. Interruttore ON/OFF (lampada a LED)
20. Maniglia di trasporto
21. Vite di fissaggio (ugello di soffiaggio)
22. Inserto da banco
23. Punti di montaggio (telaio del banco)
24. Punto di avvitamento (protezione della lama della sega)
25. Lama della sega
26. Vite con intaglio a croce (coperchio)
27. Supporto della lama in basso
28. Vite di serraggio lama della sega
29. Supporto della lama in alto
30. Vite di serraggio lama della sega
31. Indicatore
32. Vite scala graduata
33. Alloggiamento della macchina
34. Viti con intaglio a croce (maniglia di trasporto)
35. Braccio

3. Contenuto della fornitura

• Sega a svolgere 1x
  • Maniglia di trasporto (20) 1x
  • Lama della sega (25) 1x
  • Chiave a brugola 2,5 mm (A) 1x
  • Chiave a brugola, 4 mm (B) 1x
  • Vite con intaglio a croce M5x10 mm (C) 8x
  • Vite a testa esagonale M8x30 mm (D) 4x
  • Rondella di rasamento (E) 8x
  • Rondella elastica (F) 4x
  • Dado esagonale M8 (G) 4x
• Piedi di supporto (H) 4x
  • Barra longitudinale superiore (I) 2x
  • Barra longitudinale inferiore (J) 2x
  • Barra trasversale superiore (K) 2x
  • Barra trasversale inferiore (L) 2x
• Piede in gomma (M) 4x
  • Vite a testa tonda con quadro M6x10 mm (N) 24x
  • Dado esagonale M6 (O) 24x
  • Rondella elastica (P) 24x
  • Rondella di rasamento (Q) 24x
  • Vite con intaglio a croce M5x8 mm (R) 4x

Materiale di montaggio:

(Non incluso nel contenuto della fornitura)

• Squadra di arresto 90°
  • Cacciavite a croce
  • Chiave fissa 10 mm
  • Chiave fissa 13 mm
  • Chiave fissa 14 mm

4. Impiego conforme alla destinazione d'uso

La sega a svolgere viene utilizzata per il taglio di legni bordati o di altri materiali come plexiglas, vetroresina, gommapiuma, gomma, cuoio e sughero. Non utilizzare la sega per il taglio di materiale rotondo. Il materiale rotondo può facilmente incepparsi.

Pericolo di lesioni! È possibile che vengano proiet- tate delle parti!

È consentito impiegare l'apparecchio solo conformemente alla sua destinazione d'uso. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il fabbricante, è unico responsabile dei danni o delle lesioni provocati da un uso non conforme.

Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

- Si possono utilizzare solo lame di sega adatte alla macchina.

- L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.

- Le persone che azionano e sottopongono a manutenzione la macchina devono aver preso confidenza con essa ed essere istruite sui potenziali pericoli che ne derivano.

- Occorre inoltre attenersi scrupolosamente alle norme antinfortunistiche in vigore.

- Rispettare le altre norme generali concernenti la medicina del lavoro e la tecnica di sicurezza.

- Modifiche alla macchina escludono completamente la responsabilità del produttore per i danni che ne derivano.

Rischi residui

Anche quando si utilizza correttamente questo utensile elettrico, rimangono sempre rischi residui. In relazione alla modalità costruttiva e alla realizzazione di questi utensili elettrici possono presentarsi i seguenti problemi:

• lesioni polmonari, in caso non si indossi un'adegua-ta maschera di protezione contro la polvere
• danni all'udito se non si indossano idonei otoprotettori;
• Pericolo di incidenti dovuti al contatto delle mani nell'area di taglio scoperta dell'attrezzo.

- Pericolo di lesioni all'atto della sostituzione dell'attrezzo (pericolo di taglio).

• Schiacciamento delle dita.

• Rischio dovuto al contraccolpo.

- Rovesciamento del pezzo da lavorare a causa di un portapezzi insufficiente.

- Contatto con l'attrezzo di taglio.

- Proiezione di parti di rami e parti di pezzi da lavorare.

5. Indicazioni di sicurezza

5.1 Indicazioni generali di sicurezza per gli attrezzi elettrici.

⚠ AVVISO! Leggere tutte le indicazioni di sicurezza, le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo attrezzo elettrico. L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.

Il termine “attrezzo elettrico” utilizzato nelle indicazioni di sicurezza si riferisce ad attrezzi elettrici alimentati dalla rete (con cavo di rete) e ad attrezzi elettrici funzionanti a batteria (senza cavo di rete).

1. Sicurezza sul posto di lavoro

2. Tenere la zona di lavoro pulita e ben illuminata. Zone di lavoro disordinate e non illuminate potrebbero provocare infortuni.

3. Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli attrezzi elettrici generano scintille che possono infiammare la polvere o i vapori.

4. Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell'attrezzo elettrico.

5. Sicurezza elettrica

6. Il connettore dell'attrezzo elettrico deve essere adatto per la presa di corrente. e non deve essere assolutamente modificato. Non utilizzare adattatori con gli attrezzi elettrici con collegamento a terra. Il rischio di scossa elettrica si riduce se si utilizzano spine non modificate e prese di corrente adatte.

7. Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.

8. Conservare gli attrezzi elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un attrezzo elettrico aumenta il rischio di scarica elettrica.

9. Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina dalla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati.

10. Quando si lavora all'aperto con un attrezzo elettrico, utilizzare soltanto un cordone di prolunga indicato anche per l'uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica.

11. Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

12. Sicurezza delle persone

13. Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un attrezzo elettrico. Non utilizzare l'attrezzo elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'elettroutensile può causare lesioni gravi.

14. Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell'attrezzo elettrico, riduce il rischio di lesioni.
15. Evitare una messa in funzione accidentale. Accertarsi che l'attrezzo elettrico sia spento prima di collegarlo all'alimentazione elettrica e/o all'accumulatore, o prima di sollevarlo o trasportarlo. Se durante il trasporto dell'attrezzo elettrico si tiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, possono verificarsi incidenti.
16. Rimuovere eventuali strumenti di regolazione o chiavi inglesi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione può provocare lesioni.
17. Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'attrezzo elettrico in situazioni impreviste.

- Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

- Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa.

- Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Maneggiare l'attrezzo senza fare attenzione può causare gravi lesioni nel giro di pochi secondi.

1. Utilizzo e manipolazione dell'attrezzo elettrico

- Non sovraccaricare l'attrezzo elettrico. Utilizzare l'attrezzo elettrico adatto al lavoro eseguito. Con l'attrezzo elettrico adatto, si lavora meglio e con maggior sicurezza mantenendosi entro il campo di potenza specificato.

- Non utilizzare attrezzi elettrici con interruttore difettoso. Un attrezzo elettrico che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.

- Estrarre la spina dalla presa e/o rimuovere l'accumulatore estraibile prima di impostare i parametri dell'apparecchio, di sostituire parti degli attrezzi ausiliari o di riporre l'attrezzo elettrico. Questa precauzione impedisce l'avvio accidentale dell'attrezzo elettrico.

- Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli attrezzi elettrici sono pericolosi se utilizzati da persone inesperte.

- Conservare gli attrezzi elettrici e l'attrezzo ausiliario con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo elettrico. Fare riparare i componenti danneggiati prima dell'utilizzo dell'attrezzo elettrico. Molti infortuni sono dovuti a una scorretta manutenzione degli attrezzi elettrici.

- Conservare gli utensili di taglio affiliati e puliti. Utensili di taglio con bordi affiliati e sottoposti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da controllare.

- Utilizzare l'attrezzo elettrico, gli accessori, gli attrezzi ausiliari etc. attenendosi alle istruzioni. e prendendo in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo degli attrezzi elettrici per applicazioni diverse da quelle previste può comportare situazioni pericolose.

- Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Maniglie e superfici della maniglia scivolose non permettono un comando e un controllo dell'attrezzo elettrico sicuri in situazioni imprevedibili.

5. Assistenza

- Far riparare l'attrezzo elettrico soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'attrezzo elettrico.

AVVISO

Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.

5.2 Indicazioni di sicurezza per seghe a svolgere

- In caso di emergenza, spegnere direttamente la macchina e staccare la spina elettrica.

- Osservare tutte queste avvertenze prima e durante il lavoro con la sega.

• Non utilizzare la sega per il taglio di legna da ardere.

- Qualora sia necessario un caso di prolunga, occorre accertarsi che la sua sezione sia sufficiente per la corrente assorbita dalla sega. Sezione trasversale minima 1,5 mm².

• Non utilizzare il tamburo portacavi se srotolato.

- Le persone attive sulla macchina non devono distrarsi.

- Le lame di sega non devono mai essere frenate con una contropressione laterale dopo l'arresto dell'azionamento.

• Installare solo lame di sega ben affiliate, prive di crepe e non deformate.
• Le lame di sega danneggiate devono essere sostituite immediatamente.
• Non utilizzare lame per sega non corrispondenti ai dati di riferimento indicati nel manuale d'uso.
  • Assicurarsi che tutti i dispositivi che coprono la lama della sega funzionino perfettamente.
• Non è consentito smontare o rendere inutilizzabili i dispositivi di sicurezza presenti sulla macchina.
• Sostituire immediatamente eventuali dispositivi di protezione danneggiati o difettosi.
• Non tagliare pezzi troppo piccoli, affinché sia possibile tenerli in mano in modo sicuro.
• Evitare di caricare troppo la macchina tanto da farla arrestare.
• Premere sempre il pezzo da lavorare con forza contro la piastra di lavoro.
  • Non rimuovere mai schegge, trucioli o pezzi di legno incastrati quando la lama della sega è in movimento.
• Per eliminare eventuali guasti all'attrezzo ausiliario bloccato, spegnere la macchina. Staccare la spina elettrica dalla presa di corrente. Rimuovere l'ostruzione. Attenzione! Pericolo di lesioni dovuto alla lama! Indossare dei guanti protettivi! Effettuare un giro di prova senza alcun pezzo da lavorare. Assicurarsi che non si verifichino rumori o vibrazioni insolite. In questo caso, spegnere l'apparecchio e rivolgersi al fabbricante.
• Eseguire interventi di equipaggiamento, regolazione, misurazione e pulizia solo a motore spento. Staccare la spina elettrica dalla presa di corrente.
• Prima di avviare l'utensile, accertarsi di aver rimosso la chiave relativa e gli strumenti di regolazione.
• Quando si abbandona la postazione di lavoro, spegnere il motore e staccare la spina dalla presa di corrente.
• Le installazioni elettronico, i lavori di riparazione e manutenzione devono essere eseguiti solo da personale esperto.
• Una volta terminati gli interventi di riparazione o manutenzione, rimontare immediatamente tutti i dispositivi di sicurezza e protezione.
• Le disposizioni di sicurezza, lavoro e manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.

• Le norme antinfortunistiche in vigore e tutte le altre normative tecniche di sicurezza generalmente riconosciute devono essere rispettate.

• La sega è destinata esclusivamente all'installazione in ambienti interni.

• Pezzi da lavorare più piccoli della protezione della lama della sega possono comportare lesioni a mani e dita. Utilizzare strumenti ausiliari adeguati!
• Evitare posizioni delle mani anguste durante la guida del pezzo da lavorare e posizioni in cui uno scivolamento condurrebbe la mano direttamente alla lama.
• Inserire sempre la lama in modo tale che i denti sia- no rivolti verso il basso verso il banco sega.
• Impostare sempre la corretta tensione delle lame per evitare uno strappo delle lame per sega.
• Prestare particolare attenzione durante il taglio di materiale con profili di taglio irregolari.
• Ritirando il pezzo da lavorare, i denti possono rimanere impigliati nel solco di taglio, soprattutto nel caso in cui i trucioli di segatura blocchino il solco. In questo caso si dovrebbe spegnere la sega, staccare la spina elettrica, aprire il solco di taglio con un cuneo ed estrarre il pezzo da lavorare.
• Non abbandonare mai la postazione di lavoro senza aver prima spento la sega. Attendere l'arresto della sega.
• Non posizionare, incollare o montare alcuna parte sul banco di lavoro mentre la sega è in funzione.
• Accendere la sega solo dopo aver sgomberato il banco di lavoro da residui di materiale e attrezzi. La- sciare sul banco di lavoro solo il pezzo da lavorare ed eventuali strumenti di lavoro (cunei).
• Indossare sempre degli occhiali protettivi.
• Tenere le dita a distanza di sicurezza dalla lama.
• Guidare il pezzo da lavorare in maniera sicura e stabile e non permettergli di svincolarsi in alcun momento.
  • Non abbandonare mai la postazione di lavoro senza aver dapprima spento la sega.
• Non permettere alla propria dimestichezza con la sega di indurre alla negligenza. La negligenza può causare gravi lesioni già nel giro di qualche frazione di secondo.

Conservare con cura le indicazioni di sicurezza.

6. Dati tecnici

Tensione di rete 230 V~/50 Hz
Potenza assorbita 70 W (S1*)	120 W (S6 30%**)
Numero di corse 400-1600 min	-1
Movimento di corsa 13 mm
Dimensioni L x L x H 612 x 353 x 964 mm
Banco orientabile da 0° a 45° verso sinistra
Dimensioni del banco	250 x 415 mm
Lunghezza della lama circa (tra entrambi i perni)	127 mm
Scaricamento braccio della sega	406 mm
Altezza di taglio max. con 90°	48 mm
Altezza di taglio max. con 45° 23 mm
Tipo di protezione	IPX0
Bocchettone di aspirazione ø	35 mm
Peso	15 kg

\*Modalità operativa S1 (funzionamento continuo)

La macchina può operare costantemente alla potenza specificata.

\*\*Modalità operativa S6, funzionamento periodico ininterrotto.

Il funzionamento è dato da un tempo di avviamento, un tempo a carico costante e un tempo di inattività. La durata del ciclo è di 10 minuti, la rispettiva durata di accensione è pari al 25% della durata del ciclo.

Valori delle emissioni sonore

I valori di rumorosità sono stati determinati secondo la norma EN 62841-1:2015.

Indossare degli otoprotettori.

L'esposizione al rumore può provocare la perdita dell'udito.

Livello di pressione acustica L_pA	71, dB(A)
Incertezza K_pA	3 dB
Livello di potenza acustica L_WA	84 dB(A)
Incertezza K_WA	3 dB

I valori indicati sono valori di emissioni e quindi non rappresentano necessariamente valori di sicurezza sul posto di lavoro. Benché esista una correlazione tra livello di emissioni e di immissioni, non è possibile dedurre in modo affidabile da ciò se siano necessarie o no ulteriori misure precauzionali. I fattori che possono influenzare l'attuale livello di rumore percepito presente sul posto di lavoro sono la durata degli effetti, le caratteristiche dell'area di lavoro, altre sorgenti sonore, ecc., per esempio il numero di macchine e altre operazioni attigue.

Inoltre, i valori affidabili relativi al posto di lavoro possono variare da Paese a Paese. Le presenti informazioni dovrebbero tuttavia mettere l'utilizzatore in condizione di effettuare una migliore stima del pericolo e del rischio.

Ridurre al minimo la rumorosità!

• Utilizzare soltanto apparecchi che si trovano in uno stato perfetto.
• Eseguire regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattare il proprio modo di lavorare all'apparecchio.
  • Non sovraccaricare l'apparecchio.
• Far eventualmente controllare l'apparecchio.
• Spegnere l'apparecchio quando non viene utilizzato.

Lame per sega adatte

È possibile utilizzare tutte le lame per sega comunemente reperibili in commercio con una lunghezza minima di 133 mm e senza perno.

7. Prima della messa in funzione

7.1 Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela l'apparecchio.
• Rimuovere il materiale d'imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllare se il contenuto della fornitura è completo.
• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.

AVVISO

L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

7.2 Avvertenze generali

• Prima della messa in funzione devono essere montati in modo corretto tutte le coperture e i dispositivi di sicurezza.
• La lama della sega deve poter scorrere liberamente.
• In caso di legno prelavorato, fare attenzione alla presenza di corpi estranei, come ad es. chiodi o viti, ecc.
• Prima di azionare l'interruttore di accensione/spegnimento, assicurarsi che la lama della sega sia montata correttamente e le parti mobili si spostino facilmente.
• Prima di collegare la macchina verificare che i dati sulla targhetta corrispondano ai dati di rete.
• Collegare la macchina solo a una presa di corrente con contatto di terra correttamente installata che sia dotata di un fusibile di almeno 10 A.

7.3 Montaggio della sega a svolgere su un banco da lavoro (Fig. 6)

In alternativa, la sega a svolgere può essere montata su un banco da lavoro.

Per il montaggio è necessario disporre di:

• Vite a testa esagonale M8 (4x)
• Dado esagonale M8 (4x)
• Rondella piana ∅ 8,4 mm (8x)
- Dima (Fig. 6)

Il materiale di montaggio non è incluso nel contenuto della fornitura.

La lunghezza delle viti da utilizzare varia a seconda dello spessore del piano banco.

AVVISO

Pericolo di lesioni! Staccare la spina di rete prima di tutti gli interventi di montaggio sulla sega da traforo.

1. Montare la sega a svolgere su un banco di lavoro di legno massiccio. Questo può prevenire la forte emissione sonora causata dalle vibrazioni.

2. Contrassegnare i fori con l'aiuto delle dimensioni (Fig. 6.)

3. Praticare 4 fori (diametro 8,5 mm) nel tavolo da lavoro.

4. Avvitare la sega a svolgere al tavolo di lavoro con la vite a testa esagonale nei punti di montaggio nell'ordine seguente (Fig. 7):

- Dado esagonale

- Rondella piana

- Sega a svolgere

- Tavolo di lavoro

- Rondella piana

• Vite a testa esagonale

8. Struttura

8.1 Montaggio della maniglia di trasporto (Fig. 8)

1. Avvitare la maniglia di trasporto (20) all'alloggiamento della macchina (33) con 4 viti con intaglio a croce (R) e un cacciavite a croce (non incluso nella fornitura). Se la maniglia di trasporto non si adatta all'alloggiamento della macchina (33), svitare leggermente le viti con intaglio a croce (34).

2. Serrare saldamente le due viti con intaglio a croce (34) sulla maniglia di trasporto (20).

8.2 Montaggio del telaio di base (Fig. 18 - 21)

Prima del montaggio e della messa in funzione, verifi- care la completezza del telaio

• Vite a testa esagonale M8x30 mm (D) 4x
• Rondella di rasamento 8,5 mm (E) 4x
• Rondella elastica 8,5 mm (F) 4x
• Dado esagonale M8 (G) 4x
- Piedi di supporto (H) 4x

• Barre trasversali superiori (K) 2x

• Barre trasversali inferiori (L) 2x

• Barre longitudinali superiori (I) 2x

• Barre longitudinali inferiori (J) 2x

• Vite con intaglio a croce M5x10 mm (C) 8x

• Vite a testa tonda con quadro M6x10 mm (N) 24x

• Dado esagonale M6 (O) 24x

• Rondella elastica (P) 24x

• Rondella di rasamento (Q) 24x

Attenzione:

Quando si monta il telaio di base, accertarsi che appoggi su una superficie piana.

Prima di ogni messa in funzione della macchina, controllare le viti del telaio di base e, se necessario, serrarle.

• Avvitare i piedini in gomma (M) ai piedi di supporto (H) usando le viti con intaglio a croce (C) (Fig. 18).
• Avvitare le barre trasversali (K e L) ai piedi di supporto (H) utilizzando le viti a testa tonda (N), le rondelle di rasamento (Q), le rondelle elastiche (P) e i dadi esagonali (O) in dotazione (Fig. 18).

- Ripetere questa operazione (Fig. 18).

- Avvitare le barre longitudinali (I e J) ai piedi di supporto (H) utilizzando le viti a testa tonda (N), le rondelle di rasamento (Q), le rondelle elastiche (P) e i dadi esagonali (O) in dotazione (Fig. 19).

- Avvitare il telaio preassemblato (Fig. 18 e 19) utilizzando le viti a testa tonda (N), le rondelle di rasamento (Q), le rondelle elastiche (P) e i dadi esagonali (O) in dotazione (Fig. 20).

- Posizionare la sega a svolgere sul telaio di base e allinearla in modo che i fori della sega coincidano con quelli del telaio di base. Fissare ora saldamente la sega a svolgere usando le viti a testa esagonale (D), le rondelle di rasamento (E), le rondelle elastiche (F) e i dadi esagonali M8 (L) in dotazione (Fig. 21).

AVVISO

Pericolo di lesioni! Staccare la spina di rete prima di tutti gli interventi di montaggio sulla sega da traforo.

8.3 Montaggio / sostituzione della lama per sega (Fig. 9 - 13)

AVVISO

Per evitare lesioni dovute a un avviamento accidentale: Prima di rimuovere o sostituire la lama per sega, pre- mere sempre il tasto "0" e staccare la spina elettrica dalla presa di corrente.

8.3.1 Rimozione / montaggio dell'inserto da banco (Fig. 9 e 10)

1. Allentare la manopola filettata a stella (1).
2. Portare la protezione della lama della sega (3) e il pressore (5) completamente verso l'alto.
3. Accedere alla parte inferiore del banco sega (6) e premere verso l'alto l'inserto da banco (22).
4. A questo punto è possibile rimuovere l'inserto da banco (24).

Durante l'inserimento dell'inserto da banco (22), pre- stare attenzione alla posizione del passaggio sega. L'inserto da banco (22) deve essere inserito come raffigurato nella figura 9. In caso contrario, la macchina può venire danneggiata da tagli di cornici.

8.3.2 Smontaggio della lame per sega con perni (Fig. 9 - 13)

1. Per rimuovere la lama per sega (25), estrarre l'in- serto da banco (22) verso l'alto. (vedere 8.3.1)
2. Innanzitutto allentare la tensione ruotando la vite tenditrice della tensione della lama (11) in senso antiorario. (Fig. 10)
3. Tenere saldamente la lama (25) e premere il braccio (35) leggermente verso il basso (vedere Fig. 11).
4. Estrarre la lama (25) dal supporto della lama in alto e in basso (29/27).

8.3.3 Montaggio della lame per sega con perni (Fig. 10 - 13)

I denti della lama della sega devono essere sempre rivolti verso il basso.
1. Fare passare un'estremità della lama per sega (25) attraverso l'apertura nel banco.
2. Inserire prima la lama per sega (25) con i perni nel sistema di supporto della lama in basso (27).
3. Spingere leggermente il braccio (35) verso il basso (vedere Fig. 11). Inserire la lama per sega (25) con i perni nel supporto della lama in alto (29).
4. Verificare la posizione dei perni della lama nei sistemi di supporto della lama (29/27).
5. Tendere la lama per sega (25) con la vite tenditrice (11) per il bloccaggio della lama, ruotandola in senso antiorario. Verificare la tensione della lama per sega (25).
6. Reinserire l'inserto da banco (22). (vedere 8.3.1)

8.3.4 Smontaggio della lame per sega senza perni (Fig. 9 - 13)

1. Estrarre l'inserto da banco (22) verso l'alto. (vedere 8.3.1)
2. Allentare in primo luogo la tensione ruotando la vite di tenditrice della tensione della lama (11) in senso antiorario. (Fig. 10)
3. Spingere leggermente il braccio (35) verso il basso. (Fig. 11)
4. Rimuovere la lama per sega (25) allentando le viti di fissaggio della lama (28 e 30) e tirandola in avanti fuori dai supporti e attraverso l'apertura nel banco. (Fig. 11 - 13)

8.3.5 Inserimento della lama per sega senza perni (opzionale) (Fig. 9 - 13)

I denti della lama della sega devono essere sempre rivolti verso il basso.

1. Fare passare un'estremità della lama per sega (25) attraverso l'apertura nel banco.
2. Inserire prima la lama per sega (25) nel sistema di supporto della lama in basso (27) e bloccarla con la vite di fissaggio della lama (28). (Fig. 12) Assicurarsi che la lama appoggi completamente in piano.
3. Spingere leggermente il braccio (35) verso il basso (vedere Fig. 11). Inserire la lama per sega (25) nel supporto della lama in alto (29).
4. Bloccarla con la vite di fissaggio della lama (30). (Fig. 13) Assicurarsi che la lama appoggi completamente in piano.
5. Tendere la lama per sega (25) con la vite tenditrice (11) per il bloccaggio della lama, ruotandola in senso antiorario. Verificare la tensione della lama per sega (25).
6. Reinserire l'inserto da banco (22). (vedere 8.3.1)

8.4 Controllo della tensione della lama per sega

AVVISO

Controllare la tensione della lama ad intervalli regolari e dopo averne inserita una.

Tendere la lama per sega dopo il relativo montaggio ruotando la vite tenditrice della tensione della lama (11) in senso antiorario.

Se la tensione della lama è insufficiente o eccessiva, procedere come segue:

- Ruotare la vite tenditrice (11) della tensione della lama in senso orario per aumentare la tensione e in senso antiorario per ridurla. (Fig. 10)

La lama, se tesa correttamente, dovrebbe emettere un tono acuto quando "pizzicata", come una corda.

8.5 Regolazione di precisione della scala graduata (Fig. 15)

ATTENZIONE

Verificare la regolazione della scala graduata prima di lavorare con l'apparecchio.

1. Per regolare il banco sega, utilizzare una squadra di arresto di 90° (non compreso nel contenuto della fornitura). Appoggiarla sul banco sega (6) e sulla lama (25) (Fig. 15).

2. Allentare la vite di fissaggio per l'inclinazione del banco sega (16). Regolare il banco sega (6) fino a quando l'angolare tra la lama per sega (25) e il banco sega (6) non corrisponde a 90°.

3. Serrare nuovamente la vite di fissaggio per l'inclinazione del banco sega (16).
4. Allentare la vite (32) e ruotare l'indicatore (31) sul segno di 0°.
5. Eseguire un taglio di prova. Controllare l'angolare sul pezzo da lavorare con un misuratore di angoli (non incluso nel contenuto della fornitura). Se necessario, regolare l'indicatore (31).

8.6 Regolazione del pressore (Fig. 9)

AVVERTENZA: Il pressore (5) deve sempre essere adattato all'altezza del pezzo. Tuttavia, il pezzo da lavorare non deve essere bloccato, ma deve continuare a muoversi liberamente. Il pressore (5) serve da sicura, per impedire che il pezzo da lavorare possa essere scaraventato verso l'alto e che quindi la lama per sega venga danneggiata (25).

1. Per la regolazione del pressore (5), allentare la manopola filettata a stella (1).
2. Regolare il pressore (5) in base all'altezza del pezzo.
3. Serrare nuovamente la manopola filettata a stella (1).

8.7 Aspirazione dei trucioli (Fig. 14)

ATTENZIONE: Utilizzare il prodotto solo con un adeguato impianto di aspirazione dei trucioli. Non utilizzare un aspirapolvere per uso domestico.

Collegare un adeguato impianto di aspirazione dei trucioli (non incluso nel contenuto della fornitura) al raccordo di aspirazione (8).

ATTENZIONE: Controllare e pulire regolarmente i canali di aspirazione.

9. Funzionamento

ATTENZIONE!

Prima della messa in funzione è obbligatorio montare completamente l'apparecchio!

9.1 Avvertenze generali

• La sega non taglia autonomamente il legno. L'utente consente il taglio guidando il legno verso la lama in movimento.

• I denti tagliano il legno solo durante la corsa verso il basso.

• Il legno deve essere condotto lentamente verso la lama poiché i denti della lama sono molto piccoli.

• Chiunque voglia maneggiare la sega necessiterà di un certo periodo di apprendimento. Durante questo periodo di tempo avverrà sicuramente la rottura di alcune lame.
• Durante il taglio di legno di spessore maggiore, occorre osservare con particolare attenzione affinché la lama della sega non si pieghi o torca.
• Un lavoro accorto aumenta la durata di vita della lama.

9.2 Regolatore del numero di corse (Fig. 4)

Con il regolatore del numero di corse (14), è possibile regolare il numero di corse sulla base del materiale da tagliare. Se il materiale è relativamente morbido, consigliamo un numero elevato di corse, mentre per i materiali più duri consigliamo un numero di corse più basso. La rotazione del regolatore del numero di corse (14) in senso orario aumenta il numero di corse. La rotazione in senso antiorario riduce invece il numero di corse.

9.3 Esecuzioni di tagli interni

Con questa sega da traforo, è possibile realizzare tagli interni ai pezzi da lavorare senza danneggiare la parte esterna o la circonferenza del pezzo.

1. Rimuovere la lama per sega (25) come descritto al punto 8.3.
2. Fare un foro nel pezzo da lavorare.
3. Appoggiare il pezzo da lavorare con il foro sopra l'apertura dell'inserto da banco (22) sul banco sega (6).
4. Installare la lama per sega (25) (come descritto sotto nel punto 8.3) attraverso il foro nel pezzo da lavorare e regolare la tensione della lama.
5. Una volta terminati i tagli interni, rimuovere la lama per sega (25) dai sistemi di supporto della lama (come descritto al punto 8.3).
6. Prelevare il pezzo da lavorare dal tavolo.

9.4 Esecuzione di tagli di cornici(Fig. 16)

AVVISO

Procedere con particolare attenzione durante l'esecuzione di tagli di cornici. L'inclinazione del banco sega favorisce lo scivolamento. Sussiste il pericolo di lesioni.

1. Per eseguire tagli di cornici, regolare la distanza della protezione della lama della sega (3) montata sul pressore (5) in relazione al banco di lavoro.

2. Ruotare il banco allentando la vite di fissaggio per l'inclinazione del banco sega (16) e inclinando il banco sega (6) nella posizione desiderata.

3. Serrare saldamente la vite di fissaggio per l'inclinazione del banco sega (16).

9.5 Funzionamento lampada da lavoro (Fig. 17)

- Azionare l'interruttore ON/OFF (19) per accendere o spegnere la lampada da lavoro (12).

9.6 Interruttore ON/OFF (15) (Fig. 4)

• Accensione: Premere il tasto verde "I".
• Spegnimento: Premere il tasto rosso "0".

9.7 Modalità di funzionamento (Fig. 4)

È possibile utilizzare la sega a svolgere manualmente oppure tramite il comando apedale (7). Lasceltatrale modalità di funzionamento avviene tramite il selettore (15). Attenzione! Eseguire il passaggio da una modalità all'altra sempre con la macchina spenta.

• Selettore in posizione “-”: Posizione di arresto
• Selettore in posizione "I": Comando manuale tramite il regolatore del numero di corse (16).
• Selettore in posizione "II": Comando a pedale.

0 1 1 0 11 - 1 0 11 STOP 1 0 11 -

9.7.1 Comando manuale

1. Assicurarsi che la macchina sia accesa.
2. Impostare il selettore della modalità di funzionamento (15) in posizione "I" per utilizzare manualmente la sega.
3. Regolare con il regolatore del numero di corse (14) il numero di corse adatto al materiale (vedere 9.2).

9.7.2 Comando a pedale

1. Assicurarsi che la macchina sia accesa.
2. Impostare il selettore della modalità di funzionamento (15) in posizione "Il" per utilizzare la sega tramite il comando a pedale (7).

CAUTELA

Nella modalità operativa II “Comando a pedale”, la macchina può avviarsi automaticamente a seguito di pressione involontaria del pedale (7).

CAUTELA

Quando si passa dalla modalità operativa Il “Comando a pedale” alla modalità operativa “Comando manuale”, la macchina si avvia automaticamente. Il numero di corse corrisponde al numero di corse impostato sul regolatore del numero di corse (14).

9.7.3 Posizione di arresto

Se il selettore della modalità di funzionamento (15) viene impostato nella posizione "0" (posizione di arresto), la macchina si spegne.

CAUTELA

La macchina, in questa posizione, non è accesa.

10. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.

L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati.

Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti.

Utilizzare soltanto cavi di alimentazione con dicitura H 05 VV-F.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

Motore a corrente alternata

• La tensione di rete deve essere di 220-240 V\~.
• I cavi di prolunga fino a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
  • Dati della piastrina indicatrice della macchina

Tipo di collegamento Y

Il cavo di allacciamento alla rete eventualmente dan- neggiato di questo apparecchio deve essere sostituito dal produttore o dal suo servizio clienti, oppure da una persona con qualifica analoga, al fine di evitare peri- coli.

11. Trasporto

• Trasportare l'attrezzo elettrico sollevandolo dall'alloggiamento della macchina (36). (Fig. 26)
• Non utilizzare mai i dispositivi di protezione per manipolazione o trasporto.
• Accertarsi che durante il trasporto la parte libera della lama sia coperta, per esempio tramite il dispositivo di protezione.

12. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

AVVISO

Spegnere sempre la sega ed estrarre la spina di rete prima di tutti gli interventi di manutenzione e pulizia.

12.1 Pulizia

Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Si raccomanda di pulire l'apparecchio subito dopo ogni utilizzo.

12.1.1 Pulizia esterna

• Pulire regolarmente l'apparecchio con un panno umido e del sapone molle.
  • Non utilizzare detergenti o solventi, Queste potrebbero attaccare le parti in plastica dell'apparecchio.
• Assicurarsi che non possa penetrare acqua all'interno dell'apparecchio.

12.1.2 Pulizia interna (Fig. 10)

Per pulire l'interno dell'apparecchio, rimuovere la lamiera di copertura (9):

1. A tal fine, rimuovere le viti (26) con un cacciavite a croce (non contenuto nella fornitura).
2. Rimuovere il coperchio (9).
3. Soffiare con aria compressa a bassa pressione l'interno del dispositivo.
4. Applicare nuovamente il coperchio (9).
5. Inserire di nuovo le viti (26) e serrarle.

12.2 Manutenzione

12.2.1 Cuscinetto (Fig. 1)

- Lubrificare i punti di appoggio (10) dei rulli di rinvio al più tardi dopo circa 50 ore di servizio con un grasso di alta qualità per macchine.

All'interno dell'apparecchio non vi sono altri componenti da sottoporre a manutenzione.

12.2.2 Spazzole di carbone

In caso di sviluppo eccessivo di scintille, fare controllare le spazzole di carbone da un elettricista specializzato.

ATTENZIONE

Le spazzole di carbone possono essere sostituite solo da un elettricista specializzato.

12.2.3 Cavo di rete

Se il cavo di rete è strappato, tagliato o danneggiato in altro modo, deve essere immediatamente sostituito.

Non lubrificare i cuscinetti del motore e le parti interne!

12.3 Informazioni di assistenza

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: Spazzole di carbone, lama per sega, inserto da banco

* Non necessariamente compreso nel contenuto della fornitura!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

12.4 Ordine di pezzi di ricambio

In caso di ordine di pezzi di ricambio (tramite il servizio si assistenza telefonica) è necessario indicare quanto segue:

• Tipo di apparecchio
• Numero articolo dell'apparecchio (è reperibile nell'imballaggio o nelle istruzioni per l'uso)

13. Stoccaggio

Conservare l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile a bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C. Conservare l'elettroutensile nell'imballaggio originale.

14. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.

- I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:

- Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)

- Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.

- È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.

- Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.

- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

15. Risoluzione dei guasti

AVVISO

Spegnere sempre la sega ed estrarre la spina di rete prima di tutti gli interventi di manutenzione e pulizia.

Guasto Possibile causa Rimedio
La lama per sega senza perni si stacca dopo la disattivazione del motore	Vite di fissaggio della lama del supporto lama (27/29) serrata non sufficiente stretta	Stringere saldamente la vite di fissaggio della lama del supporto lama (27/29)
Il motore non si avvia	Cavo di prolunga difettoso Sostituire il cavo di prolunga
	Collegamenti al motore o interruttore non correttamente funzionanti	Fare eseguire un controllo da parte di un elettricista
	Motore o interruttore difettosi Fare eseguire un controllo da parte di un elettricista
Le lamè per sega si rompono	La tensione non è regolata correttamente	Impostare la tensione corretta
	Il carico è eccessivo Introdurre il pezzo da lavorare più lentamente
	Tipo errato della lama per sega Utilizzare lame per sega corrette
	Pezzo da lavorare non inserito in modo dritto	Evitare pressioni laterali
La lama della sega oscilla verso l'esterno, non è allineata correttamente.	Sistema di supporto non allineato Aprire le viti con cui è fissato il sistema di supporto. Portare il sistema di supporto in posizione verticale e riserrare le viti.

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantía ES
