DECO-XLST - Scie SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Scie à ruban SCHEPPACH DECO-XLST, puissance moteur 400W, capacité de coupe 120 mm, vitesse de la lame 800 m/min.
Utilisation	Idéale pour le découpage de bois, plastique et matériaux similaires, convient aux travaux de bricolage et d'atelier.
Maintenance et Réparation	Vérifier régulièrement la tension de la lame, nettoyer les débris après utilisation, lubrifier les pièces mobiles.
Sécurité	Utiliser des lunettes de protection, éviter les vêtements amples, s'assurer que la machine est débranchée lors du changement de lame.
Informations Générales	Poids 15 kg, dimensions 800 x 400 x 1000 mm, garantie 2 ans, notice d'utilisation incluse.

FOIRE AUX QUESTIONS - DECO-XLST SCHEPPACH

Comment assembler la SCHEPPACH DECO-XLST ?

Pour assembler la SCHEPPACH DECO-XLST, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien fixer toutes les pièces et de vérifier que les vis sont serrées.

Quelle est la profondeur de coupe maximale de la SCHEPPACH DECO-XLST ?

La profondeur de coupe maximale de la SCHEPPACH DECO-XLST est de 80 mm à 90°.

Quels types de matériaux puis-je couper avec la SCHEPPACH DECO-XLST ?

La SCHEPPACH DECO-XLST peut couper divers matériaux tels que le bois, le contreplaqué, et certains plastiques. Évitez de couper des matériaux métalliques durs.

Comment changer la lame de la SCHEPPACH DECO-XLST ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez la lame usagée et remplacez-la par une nouvelle, puis resserrez le boulon.

Que faire si la scie ne démarre pas ?

Vérifiez que la scie est correctement branchée et que l'interrupteur de sécurité est en position 'ON'. Si le problème persiste, inspectez le câble d'alimentation pour des dommages.

Comment nettoyer la SCHEPPACH DECO-XLST après utilisation ?

Débranchez toujours la scie avant de la nettoyer. Utilisez un pinceau ou un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser de l'eau ou des produits liquides.

Quel type de protection dois-je porter lors de l'utilisation de la SCHEPPACH DECO-XLST ?

Il est recommandé de porter des lunettes de protection, des gants et un masque anti-poussière pour éviter les blessures et inhaler des particules.

La SCHEPPACH DECO-XLST émet des bruits étranges, que faire ?

Si vous entendez des bruits inhabituels, arrêtez immédiatement la scie et vérifiez les pièces mobiles. Il peut y avoir un objet coincé ou un problème avec le moteur.

Quelle est la garantie de la SCHEPPACH DECO-XLST ?

La SCHEPPACH DECO-XLST est généralement couverte par une garantie de 2 ans. Veuillez consulter le manuel pour les conditions spécifiques de la garantie.

MODE D'EMPLOI DECO-XLST SCHEPPACH

Explication des symboles sur l'appareil

	Avertissement - Pour réduire le risque de blessure, lire le mode d'emploi
	Porter un masque de protection contre les poussières. L'usinage du bois et d'autres matériaux peut générer des poussières nocives. N'usinez pas les matériaux contenant de l'amiante !
	Porter une protection auditive !
	Portez des lunettes de protection. Les étincelles générées pendant le travail, de même que les éclats, copeaux et poussières s'échappant de l'appareil peuvent faire perdre la vue.
	Attention ! Risque de blessures ! Ne pas toucher la lame de scie en marche !

Table des matières: Page:

1. Introduction....41
2. Description de l'appareil 41
3. Fournitures....42
4. Utilisation conforme 42
5. Consignes de sécurité....43
6. Caractéristiques techniques....46
7. Avant la mise en service.... 46
8. Structure 47
9. Commande 49
10. Raccordement électrique 51
11. Transport....51
12. Nettoyage, maintenance et commande de pièces de rechange ..... 52
13. Stockage 52
14. Élimination et recyclage....52
15. Dépannage 53
16. Déclaration de conformité 87

1. Introduction

Fabricant :

Scheppach GmbH

Nous espérons que votre nouvelle machine vous apportera satisfaction et de bons résultats.

Remarque :

Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de cet appareil n'est pas responsable des dommages survenus ou générés sur l'appareil en cas de :

• Manipulation incorrecte,
  • Non-respect de la notice d'utilisation,
• Réparations effectuées par des tiers, des spécialistes non autorisés
• Montage et remplacement des pièces de rechange non originales
  • Utilisation non conforme
• Pannes de l'installation électrique, en cas de non-respect des prescriptions électriques et des dispositions de la VDE 0100, DIN 57113 / VDE0113.

Nous vous recommandons :

Lisez l'ensemble du texte de la notice d'utilisation avant le montage et la mise en service.

La présente notice d'utilisation a pour objectif de vous familiariser avec votre appareil et d'en exploiter les possibilités d'emploi conforme.

La notice d'utilisation contient des remarques importantes sur la manière de travailler en toute sécurité, réglementairement et économiquement avec l'appareil et sur la façon d'éviter les dangers, d'économiser les coûts de réparation, de réduire les périodes d'arrêt et d'augmenter la fiabilité et la durée de vie de l'appareil. Outre les dispositions de sécurité figurant dans cette notice d'utilisation, vous devez absolument observer les prescriptions concernant le fonctionnement de l'appareil en vigueur dans votre pays.

Conservez la notice d'utilisation dans une pochette en plastique à l'abri de la poussière et de l'humidité près de l'appareil. Chaque opérateur doit l'avoir lue avant le début des travaux et doit la respecter minutieusement. Seules des personnes formées à l'utilisation de l'appareil et informées des dangers associés sont autorisées à travailler avec l'appareil. Respecter la limite d'âge minimum requis.

Outre les consignes de sécurité reprises dans la présente notice d'utilisation et les prescriptions particulières en vigueur dans votre pays, respecter également les règles techniques générales concernant l'utilisation des machines similaires.

Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviendraient en raison d'un non-respect de cette notice et des consignes de sécurité.

2. Description de l'appareil

1. Vis à poignée-étoile
2. Point de raccordement (soufflette)
3. Protection de la lame de scie
4. Support (capot de protection de lame de scie)
5. Pied de biche
6. Table de scie
7. Pédale
8. Tuyau de raccordement (aspiration)
9. Couvercle
10. Axe du palier
11. Vis de tension (serrage de la lame de scie)
12. Voyant à DEL
13. Interrupteur Marche/Arrêt
14. Régulateur du nombre de battements

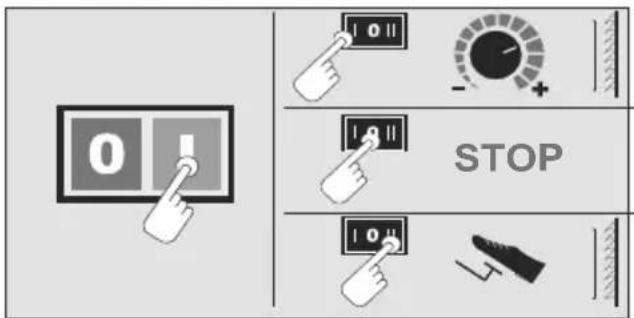

15. Sélecteur de mode de fonctionnement
16. Vis de serrage d'inclinaison de la table de scie
17. Échelle
18. Vis (serre-flan)
19. Interrupteur On/Off (voyant à DEL)
20. Poignée de transport
21. Vis de serrage (buse d'évacuation)
22. Plateau de table
23. Points de fixation (bâti de table)
24. Emplacement de vissage (protection de la lame de scie)
25. Lame de scie
26. Vis cruciforme (couvercle)
27. Support de lame de scie inférieur
28. Vis de serrage de la lame de scie
29. Support de lame de scie supérieur
30. Vis de serrage de la lame de scie
31. Pointeur
32. Vis de graduation
33. Boîtier de la machine
34. Vis cruciformes (poignée de transport)
35. Bras

3. Fournitures

• Scie à découpage 1x
• Poignée de transport (20) 1x
• Lame de scie (25) 1x
- Clé à six pans creux 2,5 mm (A) 1x
- Clé à six pans creux 4 mm (B) 1x
- Vis cruciforme M5x10 mm (C) 8x
- Vis à six pans M8x30 mm (D) 4x
• Rondelle plate (E) 8x
• Bague élastique (F) 4x
- Écrou à tête hexagonale M8 (G) 4x
• Béquilles (H) 4x
- Traverse longitudinale supérieure (I) 2x
- Traverse longitudinale inférieure (J) 2x
- Traverse supérieure (K) 2x
- Traverse inférieure (L) 2x
- Pied en caoutchouc (M) 4x
- Vis à tête bombée collet carré M6x10 mm (N) 24x
- Écrou à tête hexagonale M6 (O) 24x
• Bague élastique (P) 24x
• Rondelle plate (Q) 24x
• Vis cruciforme M5x8 mm (R) 4x

Matériel de montage :

(non fourni)

• Angle de butée 90°
• Tournevis Phillips
• Clé plate 10 mm
• Clé plate 13 mm
• Clé plate 14 mm

4. Utilisation conforme

La scie à découpage sert à découper des bois tranchants ou d'autres matériaux, comme le plexiglas, le GFK, la mousse, le caoutchouc, le cuir et le liège. Ne pas utiliser la scie pour couper du matériau rond. Le matériau rond peut facilement basculer.

Risque de blessures ! Les pièces risquent d'être projetées !

L'appareil doit être utilisé selon les dispositions correspondantes. Toute autre utilisation est considérée comme étant non conforme. Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résulteraient. Dans ce cas, l'utilisateur/opérateur est le seul responsable.

Veuillez tenir compte du fait que nos appareils n'ont pas été conçus pour être utilisés dans le domaine professionnel, industriel ou artisanal. Nous ne n'accordons aucune garantie lorsque l'appareil est utilisé à des fins professionnelles, artisanales ou industrielles ou lors de toute utilisation de la même nature.

• Seules des lames de scie correspondant à la machine peuvent être utilisées.
• Une utilisation conforme consiste à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation du mode d'emploi.
• Les personnes utilisant la machine et en assurant la maintenance doivent bien la connaître, ainsi que connaître les dangers possibles qu'elle implique.
• En outre, les prescriptions de prévention des accidents doivent être respectées de la manière la plus scrupuleuse possible.
• Toutes les autres règles de médecine du travail et de sécurité doivent être respectées.
• Toute modification de la machine annule toute garantie du fabricant pour les dommages en résultant.

Risques résiduels

Même en cas d'utilisation conforme de cet outil électrique, des risques résiduels subsistent. Les dangers suivants peuvent survenir du fait de la construction et de la version de cet outil électrique :

• Lésions des poumons en l'absence de masque de protection contre les poussières adapté.
• Troubles auditifs en l'absence de protection auditive adaptée.
• Risque d'accident dû au contact de la main dans la zone de coupe non protégée de l'outil.
• Risque de blessures lors du changement d'outil (risque de coupures).
• Coincement des doigts.
  • Danger lié au retour de flamme.
• Basculement de la pièce à usiner en raison d'une surface de porte-pièce insuffisante.
• Contact avec l'outil de coupe.
• Des pièces à usiner et des parties de celles-ci sont catapultées.

5. Consignes de sécurité

5.1 Consignes de sécurité générales pour les outils électriques

△ AVERTISSEMENT ! lisez toutes les consignes de sécurité, les instructions, les illustrations et les caractéristiques techniques fournies avec cet outil électrique. Toute négligence dans le respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Conserver à l'avenir toutes les consignes de sécurité et instructions.

Le terme d'» outil électrique « utilisé dans les consignes de sécurité désigne les outils électriques sur secteur (avec câble secteur) et les outils électriques sur batterie (sans câble secteur).

1. Sécurité au poste de travail

• Faire en sorte que la zone de travail soit propre et bien éclairée. Le désordre ou des zones de travail non éclairées peuvent entraîner des accidents.
• Ne pas utiliser l'outil électrique dans un environnement propice aux explosions, où se trouvent des liquides, gaz ou poussières inflammables. Les outils électriques génèrent des étincelles, susceptibles de mettre le feu à la poussière ou aux vapeurs.
• Pendant l'utilisation de l'outil électrique, maintenir les enfants et tiers à bonne distance. Toute déviation peut entraîner une perte de contrôle de l'outil électrique.

2. Sécurité électrique

• Le connecteur de raccordement de l'outil électrique doit correspondre à la prise de courant. Ne modifier d'aucune manière le connecteur. N'utiliser aucun connecteur adaptateur avec des outils électriques mis à la terre. Des connecteurs non modifiés et fiches adaptées réduisent le risque de choc électrique.
• Éviter tout contact physique avec les surfaces mises à la terre, par exemple, tuyaux, chauffages, cuisinières et réfrigérateurs. Si le corps est mis à la terre, le risque de choc électrique est plus important.

• Mettre les outils électriques à l'abri de la pluie ou de l'humidité. La pénétration d'eau dans un outil électrique augmente le risque de choc électrique.

• Ne pas utiliser le câble de raccordement pour transporter ou suspendre l'outil électrique, ni pour débrancher le connecteur de la prise de courant. Maintenir le câble de raccordement à l'abri de la chaleur, de l'huile, des arêtes coupantes ou des pièces mobiles. Des câbles de raccordement endommagés ou emmêlés augmentent le risque de choc électrique.

• Si l'outil électrique est utilisé à l'extérieur, se servir d'une rallonge autorisée pour l'extérieur. Le recours à une rallonge convenant à l'extérieur réduit le risque de choc électrique.
• Si l'outil électrique doit impérativement être utilisé en milieu humide, utiliser un disjoncteur différentiel. Le recours à un disjoncteur de protection à courant de fuite réduit le risque de choc électrique.

3. Sécurité des personnes

- Se montrer attentif et faire attention à ses actes et procéder avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'outil électrique en cas de fatigue ou si l'on est sous l'influence de drogues, de l'alcool ou de médicaments. Tout moment d'inattention lors de l'utilisation de l'outil électrique peut conduire à des blessures graves.

- Toujours porter un équipement de protection individuelle et des lunettes de protection. Quel que soit le type d'outil électrique et son mode d'utilisation, le port d'un équipement de protection individuelle, tel qu'un masque antipoussières, des chaussures de sécurité antidérapantes, un casque de protection ou une protection auditive réduit le risque de blessures.

- Éviter toute mise en service involontaire. Veiller à ce que l'outil électrique soit arrêté avant de le brancher sur l'alimentation électrique et/ou la batterie, de le prendre ou de le porter. Le fait de porter l'outil électrique avec le doigt sur l'interrupteur ou alors que l'outil électrique est activé et raccordé à l'alimentation électrique peut entraîner des accidents.

- Avant d'activer l'outil électrique, retirer les outils de réglage ou clés de serrage. Tout outil ou clé se trouvant dans une pièce rotative de l'outil électrique peut entraîner des blessures.

- Éviter toute position du corps anormale. Veiller à adopter une position stable et à toujours maintenir son équilibre.

Ainsi, il est possible de mieux contrôler l'outil électrique en cas de situation inattendue.

• Porter des vêtements adaptés. Ne pas porter de vêtements amples ou de bijoux. Maintenir les cheveux et vêtements à bonne distance des pièces mobiles. Les vêtements amples, bijoux ou cheveux longs risquent d'être happés par les pièces mobiles.
• Si des dispositifs d'aspiration et de collecte des poussières peuvent être montés, veiller à ce qu'ils soient raccordés et utilisés correctement. Le recours à une aspiration des poussières peut réduire les risques liés à la poussière.

• Ne pas se laisser aller à une fausse impression de sécurité et négliger de respecter les règles de sécurité applicables aux outils électriques, même une fois parfaitement familiarisé avec l'utilisation de cet outil électrique. Toute manipulation négligente peut entraîner des blessures graves en quelques fractions de seconde.

• Utilisation et manipulation de l'outil électrique

• Ne pas surcharger l'outil électrique. Utiliser l'outil électrique qui convient au travail à réaliser. L'outil électrique adapté fonctionne en effet de manière plus satisfaisante et plus sûre dans la plage de puissance indiquée.

• Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Un outil électrique qu'il est devenu impossible d'activer ou de désactiver représente un danger et doit être réparé.
• Retirer le connecteur de la prise de courant et/ou retirer la batterie amovible avant d'entreprendre de régler l'appareil, de remplacer les pièces de l'outil d'insertion ou de déposer l'outil électrique. Cette mesure de sécurité empêche le démarrage impromptu de l'outil électrique.
• Conserver les outils électriques inutilisés hors de portée des enfants. L'outil électrique ne doit pas être utilisé par des personnes qui ne sont pas familières de ces outils ou qui n'ont pas lu ces instructions. Les outils électriques représentent un danger s'ils sont utilisés par des personnes inexpérimentées.
• Prendre soin des outils électriques et outils auxiliaires. Vérifier si les pièces mobiles fonctionnent parfaitement, ne sont pas bloquées ou si certaines pièces sont cassées ou si endommagées qu'elles nuisent au bon fonctionnement de l'outil électrique.

Faire réparer les pièces endommagées avant d'utiliser l'outil électrique. De nombreux accidents sont dus à des outils électriques mal entretenus.

• Maintenir les outils de coupe aiguisés et propres. Des outils de coupe bien entretenus, aux arêtes de coupe aiguisées, se coincent moins et sont plus faciles à guider.
• Utiliser l'outil électrique, les accessoires, les outils d'insertion, etc. conformément à ces instructions. Tenir compte des conditions de travail et de l'activité à réaliser. Toute utilisation des outils électriques dans des buts autres que ceux prévus peut entraîner des situations de danger.
• Veiller à ce que les poignées et leurs surfaces de préhension soient sèches, propres et exemptes d'huile et de graisse. Des poignées et surfaces de préhension de poignées glissantes compromettent la sécurité d'utilisation et de contrôle de l'outil électrique dans les situations inattendues.

5. Entretien

- Ne confier la réparation de l'outil électrique qu'à des spécialistes qualifiés et utiliser uniquement des pièces de rechange d'origine. Ainsi, la sécurité de l'outil électrique est maintenue.

AVERTISSEMENT

Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

5.2 Consignes de sécurité applicables aux scies à découpage

• En cas d'urgence, arrêter directement la machine et tirer la fiche secteur.
• Respecter toutes ces instructions avant et pendant l'utilisation de la scie.
• Ne pas utiliser la scie pour scier le bois de chauffage.
• Si un câble de rallonge est nécessaire, vérifier que sa section est suffisante pour la consommation de courant de la scie. Diamètre minimal de 1,5 mm ^2 .

• N'utiliser les tambours de câbles que lorsqu'ils sont déroulés.

• Les personnes travaillant sur la machine ne doivent pas être distraites.

• En aucun cas, les lames de scie ne doivent être freinées par une contre-pression latérale après l'arrêt de l'entraînement.
• Utilisez uniquement des lames de scie bien affûtées, et ne présentant ni fissures, ni déformations.
• Les lames de scie défectueuses doivent être remplacées immédiatement.
• Ne pas utiliser de lames de scie ne présentant pas les prescriptions indiquées dans ces instructions d'utilisation.
• S'assurer que tous les dispositifs qui recouvrent la lame de scie fonctionnent correctement.
• Les équipements de sécurité sur la machine ne doivent pas être démontés ni rendus inutilisables.
• Les dispositifs de protection endommagés ou défectueux doivent être remplacés immédiatement.
• Ne pas couper de pièces à usiner trop petites pour les avoir bien en main.
• Ne pas charger la machine au point qu'elle s'immobilise.
• Toujours appuyer fermement la pièce usinée contre le plan de travail.
• Ne jamais éliminer les éclats, copeaux ou autres pièces de bois coincées au niveau de la lame de la scie en cours de fonctionnement.
• Pour la réparation de pannes au niveau de l'outil auxiliaire bloqué, mettre la machine à l'arrêt. Débranchez la fiche secteur. Éliminer le blocage. Attention ! Risque de blessures à cause de la lame de scie ! Portez des gants de protection ! Effectuer une course d'essai sans pièce usinée. Veiller à ce qu'aucun bruit ou vibration inhabituel ne se produise. Si tel est le cas, éteindre l'appareil et contacter le fabricant.
• Ne procédez aux travaux de conversion, de réglage, de mesure et de nettoyage que lorsque le moteur est à l'arrêt. Débranchez la fiche secteur.
• Avant toute mise en service, veillez à ce que les clés et outils de réglages aient été retirés.
• Arrêtez le moteur et débranchez la fiche secteur en quittant votre poste de travail.
• Les installations électriques, réparations et travaux de maintenance ne doivent être réalisés que par des spécialistes.

• Tous les équipements de protection et de sécurité doivent être immédiatement remontés à l'issue des travaux de réparation ou de maintenance.

• Respecter les consignes de sécurité, de travail et de maintenance du fabricant, ainsi que les dimensions indiquées dans les caractéristiques techniques.

• Les prescriptions en vigueur en matière de prévention des accidents et autres règles de sécurité généralement reconnues doivent être respectées.
• La scie est uniquement destinée à être installée à l'intérieur.
• Les pièces à usiner plus petites que la protection de la lame de scie peuvent causer des blessures aux mains et aux doigts. Utiliser des accessoires adaptés !
• Éviter les positions de main serrées lors du guidage de la pièce usinée et les positions la main risque d'atteindre directement la lame de scie en raison d'un glissement.
• Toujours insérer la lame de scie de manière à ce que les dents soient dirigées vers le bas en direction de la table de scie.
• Toujours régler la bonne tension de lame pour éviter que les lames de scie ne se rompent.
• Se montrer particulièrement prudent lors de la découpe des matériaux présentant des profils de coupe irréguliers.
• En retirant la pièce usinée, des dents peuvent se coincer dans le trait de scie, surtout s'il est bloqué par des copeaux de bois. Dans ce cas, déposer la scie, débrancher la fiche secteur, ouvrir le trait de scie avec une cale et retirer la pièce usinée.
• Ne jamais quitter son lieu de travail sans avoir éteint la scie au préalable. Patienter jusqu'à ce que la scie soit immobilisée.
• Ne pas placer, coller ni assembler de pièce sur la table de travail lorsque la scie est en cours de fonctionnement.
• Ne pas activer la scie avant d'avoir éliminé de la table de travail les éventuels résidus de matériaux et outils. Ne laisser sur la table de travail que la pièce usinée et les éventuels accessoires (cales).
• Toujours porter des lunettes de protection.
• Maintenir ses doigts à une distance suffisante de la lame de scie.
• Guider la pièce usinée de manière sûre et ferme et ne jamais la laisser se desserrer.
• Ne jamais quitter son lieu de travail sans avoir éteint la scie au préalable.
• Ne pas laisser sa familiarité avec la scie se transformer en inattention. L'inattention peut provoquer des blessures graves en une fraction de seconde.

Conserver les consignes de sécurité en bon état.

6. Caractéristiques techniques

Tension du secteur 230 V~/50 Hz
Puissance absorbée 70 W (S1*)	120 W (S6 30%**)
Nombre de courses 400-1600 min	-1
Mouvement de levage 13 mm
Dimensions L x l x h 612 x 353 x 964 mm
Table inclinable De 0° à 45° vers la gauche
Taille de la table	250 x 415 mm
Longueur approx. de la lame de scie (entre deux broches)	1,27 mm
Chargement Bras de scie	406 mm
Hauteur de coupe max. en cas de 90°	48 mm
Hauteur de coupe max. à 45°	23 mm
Classe de protection	IPX0
Manchon d'aspiration ø	35 mm
Poids	15 kg

* Mode de fonctionnement S1, fonctionnement continu

La machine peut fonctionner en continu à la puissance indiquée.

** Mode de fonctionnement S6, fonctionnement périodique ininterrompu.

Ce fonctionnement est composé d'un temps de démarrage, d'un temps avec charge constante et d'un temps de marche à vide. Sa durée de fonctionnement est de 10 min, sa durée d'activation relative représente 25 % de la durée de fonctionnement.

Valeurs d'émission de bruit

Les valeurs acoustiques ont été calculées conformément à la norme EN 62841-1:2015.

Portez une protection auditive.

Les nuisances sonores peuvent entraîner une perte d'audition.

Niveau de pression sonore L_pA 71 dB(A)

Incertitude K_pA	3 dB
Niveau de puissance sonore L_WA	84 dB(A)
Incertitude K_WA	3 dB

Les valeurs indiquées sont des valeurs d'émission et ne constituent donc pas absolument des valeurs sûres pour le poste de travail. Bien qu'il existe une corrélation entre les niveaux d'émission et de nuisance, on peut en conclure de façon fiable que des mesures de prudence supplémentaires sont nécessaires ou non. Parmi les facteurs susceptibles d'influencer le niveau d'émissions actuel au poste de travail figurent la durée des effets, le caractère propre du local de travail, d'autres sources de bruit, etc. par ex. le nombre de machines et d' sur autres opérations effectuées à proximité.

Les valeurs sûres pour le poste de travail peuvent également varier de pays à pays. Ces informations doivent cependant permettre à l'utilisateur de mieux pouvoir évaluer le danger et le risque.

Limitez au maximum le développement de bruit !

• Utilisez uniquement des appareils en parfait état.
• Procédez régulièrement à la maintenance et au nettoyage de l'appareil.
• Adaptez votre mode de travail à l'appareil.
• Ne surchargez pas l'appareil.
• Faites au besoin contrôler l'appareil.
• Arrêtez l'appareil lorsqu'il n'est pas utilisé.

Lames de scie appropriées

Toutes les lames de scie traditionnelles avec une longueur minimale de 133 mm avec et sans tige peuvent être utilisées.

7. Avant la mise en service

7.1 Déballage

• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirer le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).
  • Vérifiez que les fournitures sont complètes.
  • Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

AVERTISSEMENT

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'étouffement !

7.2 Consignes générales

• Avant la mise en service, tous les capots et dispositifs de sécurité doivent être montés correctement.
• La lame de scie doit pouvoir fonctionner sans entrave.
• Dans le cas de bois déjà usiné, veillez à ce qu'il ne présente pas de corps étrangers, par exemple, des clous, des vis, etc.
• Avant d'actionner l'interrupteur On/Off, veillez à ce que le lame de scie soit bien monté et à ce que les pièces mobiles se déplacent sans entrave.
• Avant de raccorder la machine, vérifiez que les indications figurant sur la plaque signalétique correspondent aux données du secteur.
• Branchez la machine uniquement sur une prise de courant à contact de protection correctement installée avec un fusible d'au moins 10 A.

7.3 Montage de la scie à découpage sur un établi (fig. 6)

Vous pouvez également monter la scie à découpage sur un établi.

Pour le montage, vous avez besoin :

• Vis à six pans M8 (4x)
• Écrou à tête hexagonale M8 (4x)
  • Rondelle d'appui ∅ 8,4 mm (8x)
  • Gabarit de perçage (fig. 6)

Le matériel de montage n'est pas fourni.

La longueur des vis à utiliser varie en fonction de l'épaisseur du plateau.

AVERTISSEMENT

Risque de blessures ! Tirez sur la fiche secteur avant tous les travaux de montage sur la scie de découpage.

1. Monter la scie à découpage sur un solide établi en bois. Cela permet d'éviter le développement de bruit excessif causé par les vibrations.
2. Marquez les trous de perçage à l'aide des dimensions (fig. 6)

3. Percez 4 trous (diamètre de 8,5 mm) dans l'établi.

4. Vissez la scie à découpage dans l'établi en insérant une vis à six pans dans les points de fixation dans l'ordre suivant (fig. 7) :

• Rondelle d'appui
- Scie à découpage
- Établi à l'aide
• Rondelle d'appui
- Vis à six pans

- Écrou à tête hexagonale

8. Structure

8.1 Montage de la poignée de transport (fig. 8)

1. Vissez la poignée de transport (20) sur le boîtier de la machine (33) avec 4 vis cruciformes (R) en utilisant un tournevis cruciforme (non fourni). Si vous ne pouvez pas faire passer la poignée de transport au-dessus du boîtier de la machine (33), dévissez un petit peu les vis cruciformes (34).
2. Resserrez à présent les deux vis cruciformes (34) sur la poignée de transport (20).

8.2 Montage du bâti (fig. 18-21)

Avant chaque montage/mise en service du produit, vérifiez que le bâti est complet

• Vis à six pans M8x30 mm (D) 4x
  • Rondelle plate 8,5 mm (E) 4x
  • Bague élastique 8,5 mm (F) 4x
• Écrou à tête hexagonale M8 (G) 4x
  • Béquilles (H) 4x
• Traverses supérieures (K) 2x
• Traverses inférieures (L) 2x
• Traverses longitudinales supérieures (1) 2x
• Traverses longitudinales inférieures (J) 2x
  • Vis cruciforme M5x10 mm (C) 8x
  • Pieds en caoutchouc (M) 4x
• Vis à tête bombée collet carré M6x10 mm (N) 24x
• Écrou à tête hexagonale M6 (O) 24x
  • Bague élastique (P) 24x
  • Rondelle plate (Q) 24x

Attention :

Placez la bâti lors du montage sur une surface plane.

Avant chaque mise en service de la machine, vérifiez les vis de la bâti et resserrez-les si nécessaire.

• Vissez les pieds en caoutchouc (M) sur les béquilles (H) à l'aide des vis cruciformes (C) (fig. 18).
• Assemblez les traverses (K & L) et les béquilles (H) en vissant les vis à tête bombée fournies (N), les rondelles plates (Q), les bagues élastiques (P) et les écrous hexagonaux (O) (fig. 18).

• Répétez cette procédure (fig. 18).

- Vissez les traverses longitudinales (I & J) sur les béquilles (H) avec les vis à tête bombée fournies (N), les rondelles plates (Q), les bagues élastiques (P) et les écrous hexagonaux (O) (fig. 19).

- Assemblez les kits de construction prémontés (fig. 18 & 19) avec les vis à tête bombée fournies (N), les rondelles plates (Q), les bagues élastiques (P) et les écrous hexagonaux (O) (fig. 20).

- Placez la scie à découpage sur le bâti et orientez-la de telle sorte que les alésages de la scie soient alignés avec ceux du bâti. Vissez ensuite la scie à découpage à l'aide des vis à six pans (D), des rondelles plates (E), des bagues élastiques (F) et des écrous hexagonaux M8 (L) fournis (fig. 21).

AVERTISSEMENT

Risque de blessures ! Tirez sur la fiche secteur avant tous les travaux de montage sur la scie de découpage.

8.3 Montage/remplacement de la lame de scie (fig. 9-13)

AVERTISSEMENT

Pour éviter les blessures dues à un démarrage accidentel : Avant de retirer ou de changer la lame de scie, appuyez toujours sur la touche « 0 « et débranchez la fiche secteur de la prise de courant.

8.3.1 Retrait/mise en place du plateau de table (fig. 9 & 10)

1. Desserrez la vis à poignée-étoile (1).
2. Remontez la protection de lame de scie (3) et le pied de biche (5) au maximum.
3. Passez sous la table de scie (6) et poussez le plateau de table (22) vers le haut.
4. Le plateau de table (24) peut à présent être retiré.

Lors de l'insertion du plateau de table (22), veillez à la position du passage de scie. Le plateau de table (22) doit être inséré comme l'indique la fig. 9. Sinon, la machine risque d'être endommagée en cas de coupe en biais

8.3.2 Démontage de la lame de scie avec des tiges (fig. 9 - 13)

1. Pour retirer la lame de scie (25), retirer le plateau de table (22) vers le haut. (voir 8.3.1)
2. Desserrer tout d'abord la lame de scie en tournant la vis de serrage de lame de scie (11) dans le sens des aiguilles d'une montre. (fig. 10)
3. Maintenir fermement la lame de scie (25) et enfoncer légèrement le bras (35) vers le bas (voir fig. 11).
4. Retirer la lame de scie (25) des supports de lame de scie supérieur et inférieur (29/27).

8.3.3 Montage de la lame de scie avec des tiges (fig. 10 - 13)

Les dents de la lame de scie doivent toujours être orientées vers le bas.

1. Guider une extrémité de la lame de scie (25) dans l'ouverture située dans la table.
2. Commencer par insérer la lame de scie (25) et les tiges dans le support de lame de scie inférieur (27).
3. Enfoncer légèrement le bras (35) vers le bas (voir fig. 11). Insérer la lame de scie (25) et les tiges dans le support de lame de scie supérieur (29).
4. Vérifier la position des tiges de la lame de scie dans les supports de la lame de scie (29/27).
5. Serrer la lame de scie (25) avec la vis de serrage de lame de scie (11) en la faisant tourner dans le sens inverse des aiguilles d'une montre. Vérifier le serrage de la lame de scie (25).
6. Remettre en place le plateau de table (22). (voir 8.3.1)

8.3.4 Démontage de la lame de scie sans tiges (fig. 9 - 13)

1. Retirer le plateau de table (22) vers le haut. (voir 8.3.1)
2. Desserrer tout d'abord la lame de scie en tournant la vis de serrage de la lame de scie (11) dans le sens inverse des aiguilles d'une montre. (fig. 10)
3. Enfoncer légèrement le bras (35) vers le bas. (fig. 11)
4. Retirer la lame de scie (25) en desserrant les vis de serrage de la lame de scie (28 & 30) et en la tirant vers l'avant pour l'extraire des supports et la passer à travers l'ouverture de la table. (Fig. 11 - 13)

8.3.5 Mise en place de la lame de scie sans tiges (en option) (fig. 9-13)

Les dents de la lame de scie doivent toujours être orientées vers le bas.

1. Guider une extrémité de la lame de scie (25) dans l'ouverture située dans la table.
2. Commencer par mettre en place la lame de scie (25) dans le support de lame de scie inférieur (27) et la bloquer à l'aide de la vis de serrage de la lame de scie (28). (Fig. 12) Veiller à ce que la lame de scie repose sur toute sa longueur.
3. Enfoncer légèrement le bras (35) vers le bas (voir fig. 11). Mettre en place la lame de scie (25) dans le support de lame de scie supérieur (29).
4. La fixer avec la vis de serrage de la lame de scie (30). (Fig. 13) Veiller à ce que la lame de scie repose sur toute sa longueur.
5. Serrer la lame de scie (25) avec la vis de serrage de lame de scie (11) en la faisant tourner dans le sens inverse des aiguilles d'une montre. Vérifier le serrage de la lame de scie (25).
6. Remettre en place le plateau de table (22). (voir 8.3.1)

8.4 Contrôle du serrage de la lame de scie

AVERTISSEMENT

Vérifiez la tension de la lame, régulièrement et après l'insertion d'une lame de scie.

Après le montage, serrer la lame de scie en tournant la vis de serrage de lame de scie (11) dans le sens inverse des aiguilles d'une montre.

Si la tension de la lame est trop faible ou trop élevée, procédez comme suit :

- Tourner la vis de serrage de lame de scie (11) dans le sens des aiguilles d'une montre pour augmenter le serrage et dans le sens inverse des aiguilles d'une montre pour le diminuer. (fig. 10)

En cas de tension correcte, la lame de scie doit émettre un son clair, comme sur une corde.

8.5 Ajustement de l'échelle angulaire (fig. 15)

ATTENTION

Vérifier le réglage de l'échelle angulaire avant de travailler avec l'appareil.

1. Pour le réglage de la table de scie, utiliser un angle de butée à 90° (non fourni). Le placer sur la table de scie (6) et sur la lame de scie (25) (fig. 15).
2. Desserrer la vis de serrage d'inclinaison de la table de scie (16). Déplacer la table de scie (6) jusqu'à ce que l'angle entre la lame de scie (25) et la table de scie (6) s'élève à 90°.
3. Resserrer à nouveau la vis de serrage d'inclinaison de la table de scie (16).
4. Desserrer la vis (32) et tourner le pointeur (31) sur le repère 0°.
5. Procédez à une coupe d'essai. Vérifiez l'équerre sur la pièce à usiner avec un rapporteur (non fourni). Réajuster au besoin le pointeur (31).

8.6 Réglage du pied de biche (fig. 9)

REMARQUE : Le pied de biche (5) doit toujours être adapté à la hauteur de la pièce usinée. La pièce à usiner ne doit cependant pas être serrée, elle doit se déplacer librement. Le pied de biche (5) permet de garantir que la pièce usinée ne peut pas être arrachée vers le haut et qu'elle ne puisse pas ainsi détruire la lame de scie (25).

1. Desserrer la vis à poignée-étoile (1) pour régler le pied de biche (5).
2. Ajuster le pied de biche (5) en fonction de la hauteur de la pièce usinée.
3. Resserrer la vis à poignée-étoile (1).

8.7 Aspiration des copeaux (fig. 14)

ATTENTION : N'utiliser le produit qu'avec une installation d'aspiration de copeaux adaptée. N'utilisez pas d'aspirateur de maison.

Raccorder une installation d'aspiration des copeaux adaptée (non fournie) au raccord d'aspiration (8).

ATTENTION : Contrôlez et nettoyez régulièrement les canaux d'aspiration.

9. Commande

ATTENTION!

Avant la mise en service, montez impérativement l'appareil en entier !

9.1 Consignes générales

• La scie ne coupe pas le bois automatiquement. L'utilisateur permet de couper en guidant le bois dans la lame de scie mobile.

• Les dents ne coupent le bois que pendant la course descendante.

• Le bois doit être inséré lentement dans la lame de scie, car les dents de la lame sont très petites.

• Toute personne qui veut manipuler la scie a besoin d'un certain temps d'apprentissage. Certaines lames risquent vraiment de se briser.
• Lors de la coupe de bois plus épais, veiller tout particulièrement à ce que la lame de la scie ne soit ni pliée ni tordue.
• Un travail soigné prolonge la durée de vie de la lame de scie.

9.2 Régulateur du nombre de battements (fig. 4)

Le régulateur du nombre de battements (14) permet de régler le nombre de courses en fonction du matériau à découper. Pour les matériaux tendres, nous recommandons un nombre de courses élevé et pour les matériaux durs un nombre de courses faible.

Tourner le régulateur du nombre de battements (14) dans le sens des aiguilles d'une montre pour augmenter le nombre de courses. Tournez dans le sens inverse des aiguilles d'une montre pour réduire le nombre de courses.

9.3 Exécution de coupes internes

Cette scie de découpage permet de réaliser des coupes internes dans les pièces à usiner sans endommager la partie extérieure ou la circonférence de la pièce à usiner.

1. Retirer la lame de scie (25), comme décrit au chapitre 8.3.
2. Percez un trou dans la pièce à usiner.
3. Placer la pièce usinée avec l'alésage sur l'ouverture du plateau de table (22) sur la table de scie (6).
4. Installer la lame de scie (25) (comme le décrit le chapitre 8.3) par l'alésage dans la pièce usinée et régler la tension de la lame.
5. À la fin des coupes internes, retirer la lame de scie (25) des supports de lames (comme décrit au chapitre 8.3).
6. Retirez la pièce à usiner de la table.

9.4 Réalisation de coupes en biais (fig. 16)

AVERTISSEMENT

Se montrer particulièrement prudent lors des coupes en biais. L'inclinaison de la table de scie favorise le glissement. Il existe un risque de blessures.

1. Pour effectuer des coupes en biais, ajuster en conséquence la distance entre la protection de la lame de scie (3) montée sur le pied de biche (5) et l'établi.
2. Faire pivoter la table en desserrant la vis de serrage d'inclinaison de la table de scie (16) et en basculant la table de scie (6) dans la position souhaitée.
3. Serrer la vis de serrage d'inclinaison de la table de scie (16).

9.5 Fonctionnement de la lampe de travail (fig. 17)

- Actionner l'interrupteur On/Off (19) pour activer et désactiver la lampe de travail (12).

9.6 Interrupteur On/Off (15) (fig. 4)

- Mise en marche : Appuyez sur la touche verte « I ».

- Arrêt : Appuyez sur la touche rouge « 0 «.

9.7 Modes de fonctionnement (fig. 4)

La scie de découpage peut être commandée manuellement ou avec la pédale (7). Le choix du mode de fonctionnement s'effectue à l'aide du sélecteur (15). Attention ! Ne changer de mode de fonctionnement que lorsque la machine est à l'arrêt.

• Sélecteur en position « - « : Position d'arrêt
• Sélecteur en position « I « : Commande manuelle par un régulateur du nombre de battements (16).
• Sélecteur en position « II « : Commande avec la pédale.

01 1011 - STOP 1011 1011

9.7.1 Commande manuelle

1. Assurez-vous que la machine est allumée.
2. Placer le sélecteur de mode de fonctionnement (15) en position « I « pour commander manuellement la scie.
3. Avec le régulateur du nombre de battements (14), régler le nombre de courses adapté au matériau (voir 9.2).

9.7.2 Commande avec la pédale

1. Assurez-vous que la machine est allumée.
2. Placer le sélecteur de mode de fonctionnement (15) en position « Il « pour commander la scie avec la pédale (7).

PRUDENCE

En mode de fonctionnement II « commande à la pé- dale «, la machine peut démarrer automatiquement en actionnant accidentellement la pédale (7).

PRUDENCE

Lors de la commutation du mode de fonctionnement II de « commande à la pédale « au mode de fonctionnement I de « commande manuelle «, la machine démarre automatiquement. Le nombre de courses correspond au nombre de courses réglé sur le régulateur du nombre de battements (14).

9.7.3 Position d'arrêt

Si le sélecteur de mode de fonctionnement (15) est défini en position « 0 « (position d'arrêt), la machine s'arrête.

PRUDENCE

Dans cette position, la machine n'est pas désactivée.

10. Raccordement électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et DIN en vigueur.

Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doivent correspondre à ces prescriptions.

Ligne de raccordement électrique défectueuse

Des détériorations de l'isolation sont souvent présentes sur les lignes de raccordement électriques.

Les causes peuvent en être :

• Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes.
• Des pliures dues à une fixation ou à un cheminement incorrects des lignes de raccordement.

• Des points d'intersection si les lignes de raccordement se croisent.

• Des détériorations de l'isolation dues à un arrachement hors de la prise murale.

• Des fissures dues au vieillissement de l'isolation.

Des lignes de raccordement électriques endommagées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses.

Vérifier régulièrement que les lignes de raccordement électriques ne sont pas endommagées. Assurez-vous que la ligne de raccordement ne soit pas raccordée au réseau lors de la vérification.

Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur.

N'utiliser que des câbles de raccordement dotés du signe H 05 VV-F.

L'indication de la désignation du type sur la ligne de raccordement est obligatoire.

Moteur à courant alternatif

• La tension du secteur doit être de 220-240 V\~.
• Les rallonges d'une longueur max. de 25 m doivent présenter une section de 1,5 mm ^2 .

Les raccordements et réparations sur l'équipement électrique ne doivent être effectués que par un électricien spécialisé.

Pour toute question, veuillez indiquer les données suivantes :

• Type de courant du moteur
- Données sur la plaque signalétique de la machine

Type de raccord Y

Si la ligne de raccordement au réseau de cet appareil est endommagée, elle doit être remplacée par le fabricant ou son service après-vente ou une personne de qualification similaire afin d'éviter les dangers.

11. Transport

• Transporter l'outil électrique en le soulevant au niveau du boîtier de la machine (36). (Fig. 26)
• N'utilisez jamais les dispositifs de protection pour la manipulation ou le transport.
• Pendant le transport, veillez à ce que la partie libre de la lame de scie soit recouverte, par exemple, par le dispositif de protection.

12. Nettoyage, maintenance et commande de pièces de rechange

AVERTISSEMENT

Arrêtez toujours la scie et débranchez la fiche secteur avant tous les travaux de maintenance et de nettoyage.

12.1 Nettoyage

Veillez à ce que les dispositifs de protection, le volet d'aération et le logement du moteur restent aussi exempts de poussières et d'impuretés que possible. Nous vous recommandons de nettoyer l'appareil après chaque utilisation.

12.1.1 Nettoyage extérieur

• Nettoyer régulièrement l'appareil avec un chiffon humide et un peu de savon noir.
• N'utilisez aucun détergent ou solvant. Ces produits risquent d'attaquer les pièces en plastique de l'appareil.
• Veiller à ce que l'eau ne puisse pas pénétrer à l'intérieur de l'appareil.

12.1.2 Nettoyage intérieur (fig. 10)

Pour nettoyer l'intérieur de l'appareil, retirer le couvercle (9) :

1. Pour ce faire, retirez les vis à l'aide d'un tournevis cruciforme (non fourni) (26).
2. Retirez le couvercle (9).
3. Pulvérisez de l'air comprimé à basse pression à l'intérieur de l'appareil.
4. Remettez le couvercle (9) en place.
5. Remettez les vis en place (26) et serrez-les.

12.2 Maintenance

12.2.1 Palier (fig. 1)

- Lubrifiez les axes du palier (10) des poulies de renvoi au plus tard au bout de 50 heures de fonctionnement avec une graisse pour machines de haute qualité.

À l'intérieur de l'appareil, aucune autre pièce ne doit faire l'objet de maintenance.

12.2.2 Balais de carbone

Si trop d'étincelles sont générées, faites vérifier les balais de charbon par un électricien qualifié.

ATTENTION

Les balais de charbon ne doivent être remplacés que par un électricien qualifié.

12.2.3 Câble d'alimentation

Si le câble d'alimentation est arraché, découpé ou endommagé, il doit être remplacé immédiatement. Ne lubrifiez pas les roulements du moteur et les pièces internes !

12.3 Informations de service

Notez que, pour ce produit, les composants suivants sont soumis à une usure naturelle ou due à l'utilisation et que les composants suivants sont nécessaires en tant que consommables.

Pièces d'usure*: Balais à carbone, lame de scie, plateau de table

* Ne sont pas des composants obligatoires de la livraison !

Les pièces de rechange et accessoires sont disponibles auprès de notre centre de services. Pour ce faire, scannez le QR Code figurant sur la page d'accueil.

12.4 Commande de pièces de rechange

Les informations suivantes sont nécessaires pour commander des pièces de rechange (via hotline du service) :

• Type de l'appareil
• Référence de l'appareil (voir l'emballage ou la notice de la machine)

13. Stockage

Entreposez l'appareil et ses accessoires dans un lieu sombre, sec et à l'abri du gel. En outre, ce lieu doit être hors de portée des enfants. La température de stockage optimale se situe entre 5 et 30 °C. Conserver l'outil électrique dans l'emballage d'origine.

14. Élimination et recyclage

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.

Consignes relatives à la loi allemande sur les appareils électriques et électroniques

Les appareils électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais éliminés séparément !

• Retirer les piles ou batteries amovibles usagées de manière non destructive avant de déposer vos déchets électroniques dans un point de collecte ! L'élimination des piles et batteries est réglementée par la loi allemande sur les piles.
• Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur utilisation.
• Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usagé !
• Le symbole représentant une poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.
• Les appareils électriques et électroniques peuvent être gratuitement déposés :

• Dans les points de collecte et d'élimination publics (dépôts municipaux p. ex.)

• Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprendre ou propose ce service.

• Vous pouvez déposer jusqu'à trois appareils électroniques usagés dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabricant ou d'un point de collecte agréé situé près de chez vous sans acheter de nouvel appareil.

• Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.

• En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.

• Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions d'élimination des appareils électriques et électroniques usagés peuvent s'appliquent dans les pays hors de l'Union européenne.

15. Dépannage

AVERTISSEMENT

Arrêtez toujours la scie et débranchez la fiche secteur avant tous les travaux de maintenance et de nettoyage.

Panne Cause possible Remède
La lame de scie sans ergots se détache après l'arrêt du moteur	Vis de serrage de lame de scie du support de lame de scie (27/29) pas suffisamment serrée	Serrer fermement la vis de serrage de lame de scie du support de lame de scie (27/29)
Le moteur ne démarre pas	Rallonge électrique défectueuse Remplacer la rallonge électrique
	Raccordements au niveau du moteur ou de l'interrupteur incorrects	Faire contrôler par un électricien spécialisé en la matière
	Moteur ou interrupteur défectueux Faire contrôler par un électricien spécialisé en la matière
Les lames de scie se cassent	Tension mal réglée Régler la tension correcte
	Charge trop importante Introduire lentement la pièce à usiner
	Type de lame de scie incorrect Utiliser des lames de scie correctes
	Pièce à usine pas guidée en ligne droite Éviter toute pression latérale
La lame de scie bascule vers l'extérieur, elle n'est pas alignée droit.	Supports pas alignés Ouvrez les vis avec lesquelles les supports sont fixés. Mettez les supports en position verticale et resserrez les vis.

Déclaration de conformité EC

CE

Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus

Garanzia IT
