MANUALE UTENTE FutureChef Klarstein

Piano cottura a induzione

10035731 10035732

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 60

Funzionamento 64

Descrizione del dispositivo 65

Messa in funzione e utilizzo 66

Stoviglie adatte 67

Pulizia e manutenzione 68

Correzione degli errori 69

Avviso di smaltimento 70

Produttore e importatore (UK) 70

Scheda informativa del prodotto 71

DATI TECNICI

Numero articolo 10035731, 10035732
Alimentazione 220–240 V ~ 50/60 Hz
Potenza totale 3000 W

AVVERTENZE DI SICUREZZA

Rischio di folgorazione

• Staccare la spina dalla presa di corrente prima di realizzare manutenzione o riparazioni sul dispositivo.
• Il collegamento a un sistema con messa a terra è necessario e obbligatorio.
• Modifiche all'allacciamento elettrico devono essere realizzate da un elettricista qualificato.
• Il mancato rispetto delle avvertenze può causare scosse elettriche o morte.

ATTENZIONE

Pericolo di lesione! I bordi del piano cottura sono taglienti. Fare attenzione a non tagliarsi.

Avvertenze di sicurezza generiche

• Leggere attentamente il manuale d'uso prima dell'installazione e dell'utilizzo del dispositivo.
• Non poggiare mai prodotti o materiali facilmente infiammabili sopra al piano cottura.
• Mettere queste informazioni a disposizione di chi monta il dispositivo, in modo da risparmiare sui costi di installazione.
• Per evitare danni a cose e persone, il dispositivo deve essere installato sulla base di questo manuale d'uso.
• Il dispositivo deve essere installato e dotato di messa a terra da una persona qualificata.
• Questo dispositivo deve essere collegato a un circuito elettrico con disgiuntore di sicurezza, in modo da poterlo scollegare completamente dall'alimentazione elettrica.
• Un'installazione errata può comportare la perdita di validità della garanzia.
• Bambini a partire da 8 anni e persone con limitate capacità fisiche e psichiche o con esperienza e conoscenze insufficienti possono utilizzare il dispositivo solo se sono stati precedentemente istruiti in modo esaustivo sull'utilizzo del dispositivo e comprendono i rischi e i pericoli connessi.
• Conservare il dispositivo fuori dalla portata dei bambini e tenerli sotto controllo quando lo utilizzano.
• Il dispositivo non è un giocattolo. La pulizia e la manutenzione del piano cottura non devono essere in nessun caso realizzate da bambini da soli
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo servizio di assistenza ai clienti o da una persona con qualifica equivalente, in modo da evitare danni a cose e/o persone.
• Se la superficie presenta delle crepe (superficie di cottura in vetroceramica o materiale simile che protegge componenti che trasportano corrente), spegnere immediatamente il dispositivo per ridurre il rischio di scosse elettriche. Non

poggiare oggetti metallici, come coltelli, forchette, cucchiai, coperchi delle pentole o alimenti avvolti in carta stagnola sul piano cottura, in quanto potrebbero diventare estremamente caldi.

• Non utilizzare un pulitore a vapore per lavare il piano cottura.
• Non versare mai acqua direttamente sul dispositivo per evitare pericoli.
- Non posizionare detergenti o materiali infiammabili vicino o sotto al dispositivo.
- Il dispositivo non può essere utilizzato con un timer esterno o con un telecomando separato.
- Tenere sempre sotto controllo il dispositivo mentre si cucina. Durante sessioni ai fornelli brevi, il dispositivo deve essere tenuto permanentemente sotto controllo.
- Non lasciare mai il dispositivo privo di controllo mentre si cucina. L'utilizzo di olio o grassi è particolarmente pericoloso e può provocare incendi. Non cercare in nessun caso di estinguere con acqua un incendio causato da grassi! Spegnere il dispositivo e coprire la fiamma con una coperta ignifuga o con il coperchio di una pentola.
- Non cucinare mai alimenti che si trovano ancora nella loro latta, altrimenti si rischiano esplosioni.
- Non utilizzare mai il piano cottura in ambienti con alte temperature, come vicino a bollitori a gas o cherosene..

AVVERTENZA

Pericolo d'incendio! Non poggiare sul piano cottura altri oggetti che non siano pentole e padelle!

Avvertenze su utilizzo e manutenzione

Rischio di scosse elettriche

• Non cucinare assolutamente se il piano cottura è crepato. Se il piano cottura è rotto o crepato, spegnere immediatamente il dispositivo con l'interruttore principale (presa elettrica a muro) e contattare un tecnico qualificato.
• Spegnere il piano cottura prima di pulizia e manutenzione.
• Il mancato rispetto delle avvertenze può causare scosse elettriche e morte.

Rischi per la salute

• Questo dispositivo rispetta gli standard di sicurezza elettromagnetici.
• Persone con pacemaker o altri impianti elettrici (come pompe per l'insulina) devono contattare un medico o il produttore degli impianti per assicurarsi che questi non siano influenzati dal campo elettromagnetico del piano cottura.
• Il mancato rispetto delle avvertenze può essere fatale.

ATENZIONE

Pericolo di ustione! Durante l'utilizzo, alcuni componenti accessibili all'utente diventano così caldi da poter causare ustioni. Assicurarsi che parti del corpo, abiti o altri materiali che non sono utensili da cucina entrino in contatto con il piano cottura solo dopo il completo raffreddamento.

• Tenere i bambini lontano dal piano cottura.
• Le impugnature delle pentole possono diventare estremamente calde durante l'utilizzo. Evitare di toccarle. Assicurarsi che le impugnature delle pentole non si trovino direttamente sopra a un fornello acceso. Assicurarsi che le impugnature delle pentole siano fuori dalla portata dei bambini.
• Il mancato rispetto delle avvertenze può causare ustioni.
• Dopo l'uso, la zona di cottura in questione resta bollente. Non toccare assolutamente la superficie in ceramica, in modo da evitare ustioni. I bambini vanno tenuti a distanza di sicurezza durante e dopo la cottura. Fino a quando la superficie in vetro è bollente, non permettere al cavo di entrarvi in contatto, altrimenti si potrebbe danneggiare il piano cottura o il cavo stesso.

AVVERTENZA

Pericolo di lesione! La lama affilatissima di un raschietto per piano cottura viene esposta non appena si rimuove la copertura di sicurezza. Utilizzarlo con estrema attenzione e conservare il raschietto fuori dalla portata dei bambini e sempre con la copertura di sicurezza sopra. Il mancato rispetto delle avvertenze può causare lesioni e tagli.

Avvertenze di sicurezza generiche

• Non lasciare il dispositivo privo di controllo durante l'utilizzo. Se acqua o olio dovessero traboccare per cottura eccessiva, può svilupparsi del fumo o gli spruzzi di grasso possono prendere fuoco.
  • Non conservare oggetti sopra al dispositivo.
  • Non lasciare mai oggetti o utensili poggiati sul dispositivo.
• Non poggiare oggetti magnetizzabili (ad es. carte di credito, schede di memoria) o dispositivi elettronici (ad es. computer, lettori MP3) vicino al dispositivo, in quanto potrebbero essere influenzati dal campo elettromagnetico.
• Non utilizzare assolutamente il dispositivo per scaldarsi o per scaldare la stanza.
• Dopo l'utilizzo, spegnere i fornelli e il piano cottura come descritto in questo manuale (ad es. utilizzando il controllo touch). Non fare affidamento sulla funzione di rilevamento pentole quando si tolgono pentole o padelle dai fornelli.

• Non permettere ai bambini di giocare con il dispositivo, di sedersi, stare in piedi o arrampicarsi su di esso.

• Non conservare sopra al dispositivo oggetti che sono di interesse per i bambini. I bambini potrebbero arrampicarsi di nascosto sul dispositivo e ferirsi seriamente se gli oggetti dovessero cadere.

• Bambini e persone con limitate capacità fisiche e psichiche che utilizzano il dispositivo devono essere stati precedentemente istruiti in modo esaustivo sull'utilizzo, per assicurarsi che non rappresentino un pericolo per loro stessi o altri.
• Non riparare o sostituire componenti del dispositivo, a meno che non sia esplicitamente suggerito nel manuale d'uso. Ogni altro tipo di riparazioni o opere di manutenzione devono essere realizzate da elettricisti qualificati.
  • Non far cadere e non appoggiare oggetti pesanti sul piano cottura.
  • Non poggiarsi sul piano cottura.
• Non utilizzare pentole con bordi taglienti e non trascinarle sulla superficie del piano cottura, in modo da evitare che si graffi.
• Non utilizzare spugne metalliche o detergenti aggressivi per pulire la superficie per evitare che si graffi.
• Questo dispositivo è adatto al solo uso in ambienti chiusi e in casa.
• Non toccare assolutamente il piano cottura a mani nude mentre è in funzione.
  • Non permettere a bambini sotto a 8 anni di avvicinarsi al dispositivo.

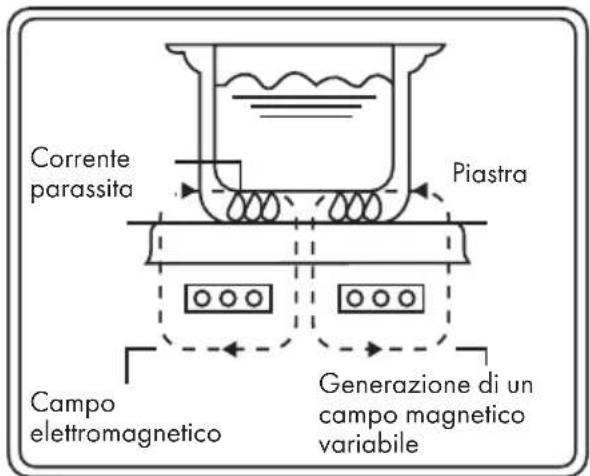

FUNZIONAMENTO

Corrente parassita Piastra Campo elettromagnetico Generazione di un campo magnetico variabile

Quando il dispositivo è collegato all'alimentazione, la corrente elettrica genera un campo magnetico nella bobina di induzione che si trova nel dispositivo. Non appena le linee magnetiche del campo toccano la pentola in lega d'acciaio, si forma l'effetto riscaldante, che porta al riscaldamento degli alimenti nella pentola.

Mentre i piani cottura tradizionali si scaldano, quelli a induzione generano calore nel fondo delle stoviglie. Il piano cottura non si scalda. Diventa caldo solo quando le pietanze nelle pentole si scaldano e questo calore viene riflesso sul piano (riscaldamento inverso). Il riscaldamento è dovuto a un campo energetico che si genera solo in materiali ad alta conducibilità (stoviglie per cucinare) in ferro. In altri materiali, come porcellana, vetro o ceramica, il campo energetico non genera alcun calore.

Utilizzare solo stoviglie adatte all'induzione

1. Stoviglie adatte sono quelle con fondo in acciaio o ghisa. Questo è riconoscibile da un apposito simbolo su pentola o padella o se il fondo attira un magnete.
2. Stoviglie non adatte sono quelle in metalli non magnetici, come alluminio, rame, acciaio inox e contenitori non metallici in vetro, porcellana, ceramica, plastica, ecc.
3. I fondi sottili sono più adatti all'induzione rispetto a fondi spessi a sandwich. I brevi tempi di reazione alla modifica delle impostazioni (riscaldamento rapido, cottura veloce e controllabile) non sono possibili con fondi spessi. Usare solo stoviglie di dimensioni adatte alla zona di cottura. Solo in questo modo si può garantire un funzionamento corretto del piano cottura. Il fondo delle stoviglie deve essere piatto. Il diametro non deve essere inferiore a 12 cm, in modo da garantire l'efficacia del campo energetico. Non usare stoviglie di diametro superiore a 20 cm.

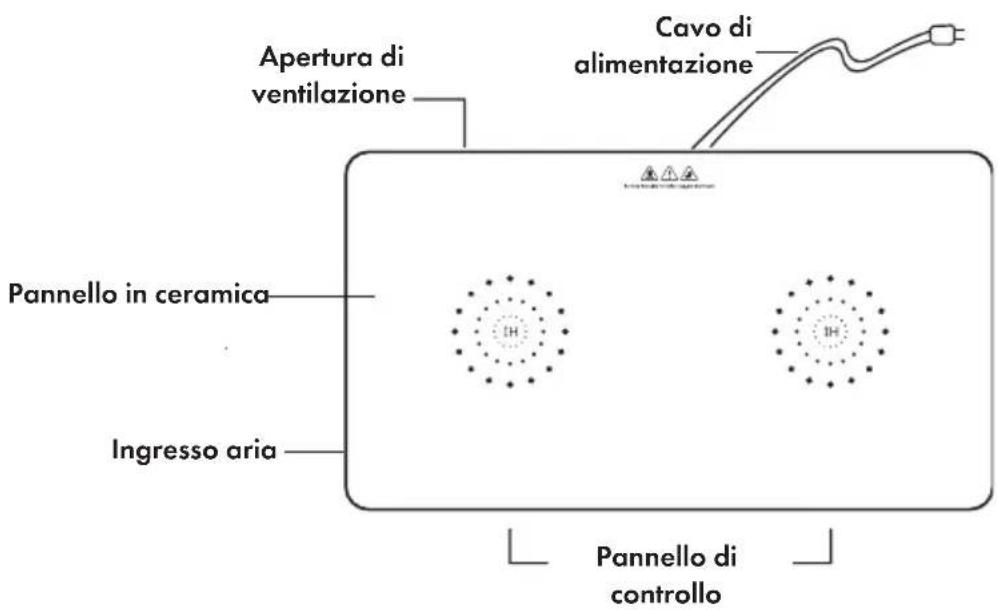

DESCRIZIONE DEL DISPOSITIVO

Apertura di ventilazione Cavo di alimentazione Pannello in ceramica Ingresso aria Pannello di controllo

Pannello di controllo

8.8. L B

Il pannello di controllo è dotato di una manopola (girare la manopola per accendere/spegnere e regolare potenza e tempo), e .

MESSA IN FUNZIONE E UTILIZZO

1. Posizionare la pentola con gli alimenti al centro del fornello.
2. Inserire la spina in una presa elettrica da 220 V.
3. Premere la manopola per accendere il dispositivo e impostare la potenza.
4. Finita la cottura, premere di nuovo la manopola per spegnere il dispositivo. Procedere a scollegare la spina dalla presa elettrica.

Potenza

Dopo aver collegato la spina, premere la manopola. Sullo schermo compare il livello di potenza impostato in fabbrica (P7). Il dispositivo è dotato di 10 livelli: P1-PP, Il livello minimo è P1 e PP, la funzione boost, è quello massimo. Girando la manopola in senso orario si aumenta il livello e viceversa. Quando la funzione boost è rimasta attiva per 5 minuti, il dispositivo torna allo stato operativo precedente.

Tabella dei livelli di potenza

Livello Indicazione Intervallo di potenza di riferimento
1 P1 1	100 W, stop 3 s, funzionamento 7 s
2 P2 1	100 W, stop 3 s, funzionamento 7 s
3 P3 1	100 W, stop 3 s, funzionamento 7 s
4 P4 1	100 W
5 P5 1	200 W
6 P6 1	350 W
7 P7 1	500 W
8 P8 1	650 W
9 P9 1	800 W
Boost PP	2000 W

Timer

Premere a dispositivo in funzione per raggiungere l'impostazione del timer. Sullo schermo compare "00". Impostare un tempo tra 1 e 99 minuti. Il dispositivo si spegne automaticamente allo scadere del tempo impostato. Sullo schermo vengono mostrati alternativamente il tempo restante fino allo spegnimento automatico e l'ora attuale.

Boost

Premere per attivare la funzione. Sullo schermo compare "PP" e il dispositivo opera ai massimi regimi per 5 minuti. Dopo 5 minuti torna alla potenza impostata in precedenza. Per terminare anticipatamente la funzione boost, girare la manopola.

Note sull'utilizzo

La potenza di ogni zona è di 3000 W. La potenza totale quando sono attive due zone è di 3000 W. La potenza di ogni zona è influenzata dalla potenza dell'altra. Se un fornello è impostato su 2000 W, l'altro può essere impostato solo a 1000 W. Se le due zone sono accese e ognuna perde il collegamento, la potenza di entrambi viene abbassata a 1400 W cad. Se la potenza di una zona viene poi alzata e supera i 1400 W, la potenza dell'altra zona viene regolata automaticamente di conseguenza. Quando le due zone sono attive, la potenza di ciascuna dipende da quella dell'altra.

ATTENZIONE

Pericolo di ustione!

Non toccare l'impugnatura durante l'uso.

STOVIGLIE ADATTE

Stoviglie adatte

• Materiale: acciaio o acciaio inox
• Forma: diametro del fondo: 12-20 cm

Stoviglie non adatte

• Materiale: non acciaio, ceramica, vetro, fondo in rame o alluminio, ecc.
• Forma: fondo non piatto, diametro inferiore a 12 cm.

PULIZIA E MANUTENZIONE

1. Spegnere il dispositivo premendo la manopola. Attendere che la luce si spenga. Staccare la spina non appena il dispositivo è spento.
2. Attendere che il dispositivo si raffreddi.
3. Rimuovere sporco con un panno morbido e un detergente delicato.
4. Non pulire il dispositivo sotto acqua corrente e non immergerlo in acqua, altrimenti penetra acqua all'interno e il dispositivo potrebbe danneggiarsi.
5. Prima dell'uso, assicurarsi che il fondo esterno della pentola e la zona di cottura siano puliti, altrimenti si potrebbe scolorire il piano cottura.
6. Le aperture di ventilazione possono essere pulite con un'aspirapolvere. Se sono sporche d'olio, utilizzare del cotone.
7. Per pulire le superfici si può usare uno spazzolino con un po' di sapone. Assicurarsi di non premere eccessivamente lo spazzolino sulla superficie.
8. Non utilizzare detergenti aggressivi o abrasivi, dato che possono causare reazioni chimiche.
9. Dopo aver rimosso lo sporco, usare un panno morbido e asciutto per asciugare il dispositivo.

Attenzione

• Se non si usa il dispositivo, staccare la spina.
• Tenere pulito il dispositivo in modo che insetti e parassiti non entrino all'interno, causando cortocircuiti.
  • Non pulire direttamente con acqua e non immergere il dispositivo.
• Se piano o fondo sono sporchi, il dispositivo continua a bruciare e risulta difficile da pulire.
• Se il cavo di alimentazione è danneggiato, rivolgersi a un'azienda tecnica specializzata che cambi il cavo con uno dello stesso modello dopo la vendita.

CORREZIONE DEGLI ERRORI

Codice di errore	Possibile causa Soluzioni
E0	Nessuna pentola, pentola trop-po piccola, posizione errata, ma-teriale non adatto.	Posizionare una pentola adatta al centro della zona di cottura.
E1	Tensione troppo bassa.	Assicurarsi che la tensione sia di 220 ~240 V.
E2	Tensione troppo alta.	Assicurarsi che la tensione sia di 220 ~240 V.
E3	Cortocircuito del sensore di temperatura.	Contattare il servizio clienti.
E4	Cortocircuito del sensore IGBT.	Contattare il servizio clienti.
E5	Protezione da surriscaldamento del sensore di temperatura.	Lasciare raffreddare il dispositi-vo e riaccenderlo.
E6	Surriscaldamento IGBT.	Controllare le aperture di venti-lazione sono bloccate. Se non è così, contattare il servizio clienti.
E7	Sensore della temperatura gua-sto.	Contattare il servizio clienti.
E9	Errore di comunicazione.	Riaccendere il dispositivo.

Nota: se non è possibile risolvere il problema, non disassemblare il dispositivo autonomamente, ma inviarlo al servizio clienti per la riparazione. Se si disassembla il dispositivo autonomamente, la garanzia perde validità e il produttore non si assume alcuna responsabilità per danni a cose e/o persone che ne risultano.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:

Chal-Tec UK limited

	Simbolo Valore Unità
Numero di riconosci-mento del modello	10035731, 10035732
Tipo di piano cottura	Piano cottura a portatile
Numero di zone e/o aree di cottura		2
Tecnologia di riscalda-mento (zone di cottura a induzione e aree di cottura, zona di cottura radiante, piastre solide)	Piano di cottura a induzione
Per zone o aree di cottura circolari: il diametro dell'area utile per ogni zona di cottura riscaldata elettrica-mente, arrotondato sui 5 mm più prossimi	∅ 19 /19 cm
Per zone o aree di cottura non circolari: lunghezza e larghezza dell'area utile per ogni zona di cottura riscaldata elet-tricamente, arrotondate sui 5 mm più prossimi	LB	N/DN/D	cm
Consumo energetico per zona o area di cottura calcolato per kg	ECPiano di cottura elettrico	192 /192 Wh/kg
Consumo energetico per il piano cottura calcolato per kg	ECPiano di cottura elettrico	192 Wh/kg
