MANUALE UTENTE Versagrow Blumfeldt
La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.
Dotazione di Fornitura 31
Esempli di Combinazioni 33
Assemblagio 34
Importatore per la Gran Bretagna:
DOTAZIONE DI FORNITURA
ESEMPLI DI COMBINAZIONI
 |  |  |
| Combinazione con 4 parti. Combinazione con 6 parti. Combinazione con 8 parti. | ||
 |  |  |
| Combinazione con 8 parti. Combinazione con 12 parti. Combinazione con 12 parti. | ||
ASEMBLAGGIO
 |  |  |
| Tutte le parti “A” hanno un lato piatto e un lato piegato. | Il lato piatto e il lato piegato vengono utilizzati per collegare le parti. | Per questa combinazione, questo è il modo giusto per collegare le parti. |
 |  |  |
| Il primo passo è collegare le due parti “A” utilizzando il metodo di connessione mostrato in precedenza. | Connessione completata. Fissare il collegamento utilizzando il bullone “E”, il dado “F” e una guarnizione “G”. | |
 |  |  |
| Correzione completata. Aggiungi la terza parte “A” e fissa utilizzando lo stesso metodo. | Aggiungi la quarta parte “A” e fissa utilizzando lo stesso metodo. | |
 |  |  |
Forma completata. Aggiungi la parte di rinforzo “B” negli angoli. | Fissare il rinforzo con bulloni e dadi. | |
| Il set da 4 pezzi è completato. | ||
 |  |  |
| Per la configurazione del set da 6 pezzi, è necessario utilizzare le parti “A” in direzioni diverse. | Si prega di controllare gli estremi delle parti “A” nella figura sopra. | Collegare l'ultima parte “A”. |
 |  |  |
| Posizionare le parti di rinforzo “C” nella sezione centrale e fissarle con i bulloni. | Posiziona le parti di rinforzo “D” al centro dell'oggetto. | Forma completata. |
 |  |  |
| Parte di rinforzo “D” Utilizzare bulloni e dadi per fissare la parte all'elemento principale.Set da 6 pezzi finito. | Utilizzare le parti di rinforzo “B” agli angoli. | |
 |  |  |
| Esempio di set combinato da 8 pezzi. Assemblare due parti "A". Estendi i lati aggiungendo altre due parti "A". | ||
 |  |  |
| Crea gli angoli aggiungendo altre due parti "A". | Chiudi la forma aggiungendo le ultime due parti "A". | Rinforzare le sezioni centrali lunghe con le parti "C", fissandole con bulloni e dadi. |
 |  |  |
Aggiungi 4 parti "D" come mostrato sopra. | Agli angoli a 90° aggiungere le parti "B". | Ora il set da 8 pezzi è completo. |
| Esempio di combinazione di set da 12 pezzi. | Crea due dei set da 6 pezzi come mostrato prima. | Mettili insieme. |
 |  | |
| Fissare entrambi i set insieme con bulloni e dadi. | Articolo finito. | |
 |  |  |
| Esempio di combinazione di set da 12 pezzi. | Assemblare prima due parti “A”. Aggiungi un'altra parte "A" assicurandoti che gli estremi assomiglino all'immagine sopra. | |
 |  |  |
| Aggiungi altre due parti “A”. Installa utilizzando questo metodo. Ripeti i passaggi e aggiungi altre due parti "A" per chiudere la forma. | ||
| Negli angoli a 90° aggiungere i rinforzi "B". Aggiungi il rinforzo agli angoli contrassegnati sopra. | Al centro del prodotto, aggiungi quattro parti "D". | |
 | ||
| Set finito da 12 pezzi. | ||

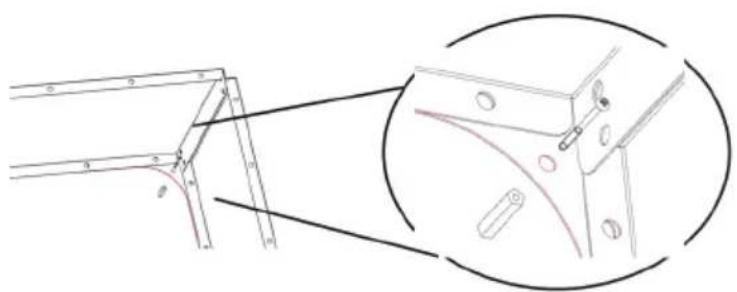

Se lo si desidera è possibile fissare l'articolo al suolo utilizzando i rinforzi angolari. Per fare ciò, è necessario praticare dei fori da 6 mm x 30 mm nel terreno e utilizzare le parti "H" e "J" per fissare.
