MANUAL DE USUARIO Versagrow Blumfeldt

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto:

Contenido del envío 40

Ejemplos de Combinaciones 42

Ensamblaje 43

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para el Reino Unido:

EJEMPLOS DE COMBINACIONES

Combinación de 4 piezas. Combinación de 6 piezas. Combinación de 8 piezas.
Combinación de 8 piezas. Combinación de 12 piezas. Combinación de 12 piezas.

ENSAMBLAJE

Todas las piezas "A" tienen un lado plano y un lado plegado.	El lado plano y el lado doblado se utilizan para conectar las piezas.	Para esta combinación, esta es la forma correcta de conectar las piezas.
El primer paso es conectar dos partes "A" usando el método de conexión mostrado anteriormente.	Conexión completada. Fijar la conexión mediante el tornillo "E", la tuerca "F" y una junta "G".
Fijación completada. Agrega la tercera parte "A" y fijala usando el mismo método.		Agrega la cuarta parte "A" y fijala usando el mismo método.

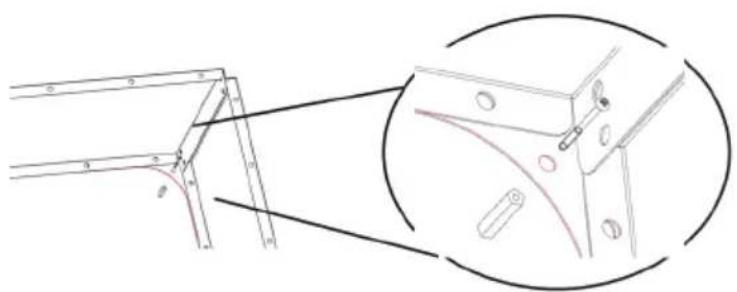

Forma completa. Agregue la parte de refuerzo "B" en las esquinas.		Fijar el refuerzo con tornillos y tuercas.
El juego de 4 piezas está completo.
Para la configuración del juego de 6 piezas, debe utilizar las piezas “A” en diferentes direcciones.	Verifique los extremos de las partes "A" en la imagen de arriba.	Conecte la última parte "A".
Coloque las piezas de refuerzo “C” en la sección central y asegúrelas con tornillos.	Coloque las piezas de refuerzo “D” en el medio del artículo.	Forma completa.
Parte de refuerzo “D” Utilice pernos y tuercas	para fijar la pieza al elemento principal.	Utilice piezas de refuerzo “B” en las esquinas.
Juego de 6 piezas terminado.
Ejemplo de conjunto combinado de 8 piezas.	Montaje de dos piezas "A". Extiende los lados agregando dos partes más "A".
Crea las esquinas añadiendo dos partes más "A".	Cierra la forma añadiendo las dos últimas partes "A".	Reforzar los tramos intermedios largos con las piezas "C", fijando con tornillos y tuercas.
Agregue 4 partes "D" como se muestra arriba.	En las esquinas de 90°, agregue las partes "B".	El juego de 8 piezas ya está completo.
Ejemplo de combinación de juego de 12 piezas.	Cree dos del juego de 6 piezas como se muestra antes.	Póngalos juntos.
Fije ambos juegos con tornillos y tuercas. Artículo terminado.
Ejemplo de combinación de juego de 12 piezas.	Ensamble primero las dos piezas “A”. Agrega otra parte “A” asegurándote de que los extremos se vean como en la imagen de arriba.
Agregue dos partes más “A”. Instale usando este método. Repita los pasos y agregue dos partes más "A" para cerrar la forma.
En las esquinas de 90°, agregue las piezas de refuerzo "B".	Agregue el refuerzo en las esquinas marcadas arriba.	En el medio del producto, agregue cuatro partes "D".
Juego de 12 piezas terminado.

Si lo desea, puede fijar el artículo al suelo utilizando las piezas de refuerzo de las esquinas. Para hacerlo, debe perforar agujeros de 6 mm x 30 mm en el suelo y usar las piezas "H" y "J" para fijarlos.
