BEDIENUNGSANLEITUNG Versagrow Blumfeldt

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Kombinationsbeispiele 6

Zusammenbau 7

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

KOMBINATIONSBEISPIELEKOMBINATIONSBEISPIELE

Kombination mit 4 Teilen. Kombination mit 6	Teilen. Kombination mit 8 Teilen.
Kombination mit 8 Teilen. Kombination mit 12	Teilen. Kombination mit 12 Teilen.

ZUSAMMENBAUZUSAMMENBAU

Alle Teile „A“ haben eine flache Seite und eine gebogene Seite.	Zur Verbindung der Teile werden die flache Seite und die gebogene Seite verwendet.	Für diese Kombination ist dies die richtige Art, die Teile zu verbinden.
Der erste Schritt besteht darin, zwei Teile „A“ mit der zuvor gezeigten Verbindungs-methode zu verbinden.	Verbindung hergestellt. Befestigen Sie die Verbindung mit der Schraube „E“, der Mutter „F“ und einer Dichtung „G“.
Abgeschlossener Fix. Fügen Sie den dritten Teil „A“ hinzu und befestigen Sie ihn mit der gleichen Methode.		Fügen Sie den vierten Teil „A“ hinzu und befestigen Sie ihn mit der gleichen Methode.
Fertige Form. Fügen Sie in den Ecken das Verstärkung- steil „B“ hinzu.		Befestigen Sie die Verstärkung mit Schrauben und Muttern.
Das 4er-Set ist fertig.
Für eine 6er-Set-Konfiguration müssen Sie Teile „A“ in verschiedene Richtungen verwenden.	Bitte überprüfen Sie die Extreme der Teile „A“ im Bild oben.	Verbinden Sie den letzten Teil „A“.
Verstärkungsteile „C“ im Mittelteil platzieren und mit Schrauben befestigen.	Platzieren Sie die Verstärkungsteile „D“ in der Mitte des Artikels.	Fertige Form.
Verstärkungsteil „D“ Verwenden Sie Schrauben und Muttern, um das Teil am Hauptteil zu befestigen.Fertiges 6-teiliges Set.		An den Ecken Verstärkungsteile „B“ verwenden.
Beispiel für ein 8-teiliges Kombinationsset. Bauen Sie zwei Teile „A“ zusammen. Verlängern	Sie die Seiten und fügen Sie zwei weitere Teile „A“ hinzu.
Erstellen Sie die Ecken und fügen Sie zwei weitere Teile „A“ hinzu.	Schließen Sie die Form und fügen Sie die letzten beiden Teile „A“ hinzu.	Die langen Mittelteile mit den Teilen „C“ verstärken und mit Schrauben und Muttern befestigen.
Fügen Sie 4 Teile „D“ hinzu, wie oben gezeigt.	Fügen Sie an den 90°-Ecken die Teile „B“ hinzu.	Das 8-teilige Set ist nun komplett.
12-teiliges Set-Kombinationsbeispiel. Erstellen	Sie zwei der 6-teiligen Sets wie zuvor gezeigt.	Setze sie zusammen.
Befestigen Sie beide Sätze mit Schrauben und Muttern.	Fertiger Artikel.
12-teiliges Set-Kombinationsbeispiel. Montieren	Sie zuerst zwei Teile „A“. Fügen Sie einen weiteren Teil „A“ hinzu und achten Sie darauf, dass die Extreme wie im Bild oben aussehen.
Fügen Sie zwei weitere Teile „A“ hinzu. Installieren Sie mit dieser Methode. Wiederholen Sie die Schritte und fügen Sie zwei weitere Teile „A“ hinzu, um die Form zu schließen.
Fügen Sie an den 90°-Ecken die Verstärkungsteile „B“ hinzu.	Fügen Sie die Verstärkung an den oben markierten Ecken hinzu.	Fügen Sie in der Mitte des Produkts vier Teile „D“ hinzu.
Fertiges 12-teiliges Set.

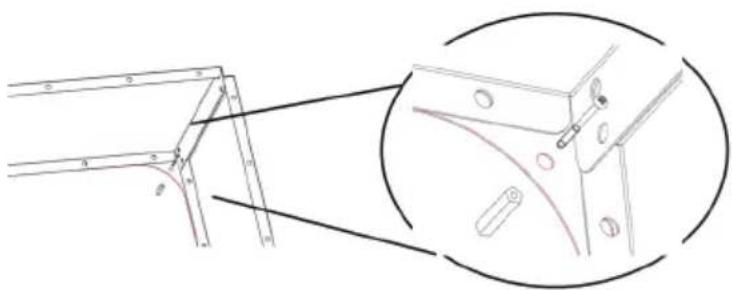

Bei Bedarf können Sie den Artikel mithilfe der Eckverstärkungsteile am Boden befestigen. Dazu müssen Sie 6 mm x 30 mm große Löcher in den Boden bohren und die Teile „H“ und „J“ zur Befestigung verwenden.
