LTCZ-B - Strumento meccanico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smontapneumatici manuale
Marca	Vevor
Modello	LTCZ-B
Diametro pneumatico compatibile	da 8 a 16 pollici
Peso netto	14,5 kg
Peso lordo	15,5 kg
Dimensioni del pacco	940 × 230 × 230 mm
Materiale principale	Acciaio
Alimentazione	Nessuna (manuale)
Utilizzo	Smontaggio e montaggio di pneumatici per veicoli leggeri
Contenuto della confezione	Piede lungo, piedi corti (2), asta di supporto, tubo casina, perni, pinza ad arco, piastra, asta filettata, piede di porco, bulloni, dadi, rondelle
Assemblaggio richiesto	Sì, con istruzioni fornite
Sicurezza	Rilasciare la pressione dei pneumatici prima dell'uso; indossare occhiali, guanti e scarpe di sicurezza
Manutenzione	Controllare e serrare regolarmente i fissaggi; ispezionare le parti per usura o deformazione
Garanzia	Garanzia elettronica tramite www.vevor.com/support
Produttore	Vevor, prodotto in Cina

Domande frequenti - LTCZ-B Vevor

Come assemblare lo smontapneumatici LTCZ-B ?

Seguire la guida di installazione fornita: fissare i piedi corti su ciascun lato del piede lungo con l'asta di supporto, bulloni e dadi. Inserire il tubo casina e la pinza ad arco, quindi fissare con i perni di bloccaggio e i perni R. Avvitare la piastra e l'asta filettata.

Quali tipi di pneumatici può gestire questo smontapneumatici ?

È progettato per pneumatici con diametro compreso tra 8 e 16 pollici, adatti per veicoli leggeri.

Devo sgonfiare il pneumatico prima di utilizzarlo?

Sì, è indispensabile rilasciare completamente la pressione dell'aria del pneumatico prima di qualsiasi operazione per evitare incidenti.

Quali dispositivi di protezione sono consigliati?

Indossare sempre occhiali di sicurezza certificati ANSI, stivali con punta in acciaio e guanti protettivi durante l'uso dello smontapneumatici.

Come rimuovere un pneumatico dal mozzo con questo strumento?

Inserire il piede di porco nel tubo casina, posizionare la pinza ad arco tra il mozzo e il pneumatico, premere con forza per liberare il pneumatico. Quindi, posizionare la ruota sullo strumento, fissarla con la piastra e l'asta filettata, quindi utilizzare il piede di porco per far passare il pneumatico sopra l'asta.

Come montare un pneumatico nuovo?

Fissare il mozzo sullo smontapneumatici, inserire un lato del pneumatico e farlo ruotare con il piede di porco contro l'asta filettata per agganciarlo. Ripetere per l'altro lato.

Dove trovare i pezzi di ricambio?

Contattare il supporto Vevor tramite www.vevor.com/support per ottenere pezzi di ricambio. Conservare l'elenco dei pezzi fornito nel manuale.

Come effettuare la manutenzione dello smontapneumatici?

Prima e dopo ogni utilizzo, verificare che tutti i bulloni e dadi siano ben serrati. Ispezionare regolarmente le parti per rilevare usura, sfilacciamento o deformazione. Sostituire le parti danneggiate.

Posso utilizzare questo strumento su pneumatici di camion?

No, è progettato solo per pneumatici con diametro da 8 a 16 pollici di veicoli leggeri. Non utilizzarlo su pneumatici di camion o macchinari pesanti.

Cosa fare in caso di malfunzionamento o pezzo mancante?

Consultare il manuale per verificare il contenuto della confezione. In caso di problemi, contattare l'assistenza tecnica Vevor all'indirizzo www.vevor.com/support con il numero del modello e la prova d'acquisto.

MANUALE UTENTE LTCZ-B Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

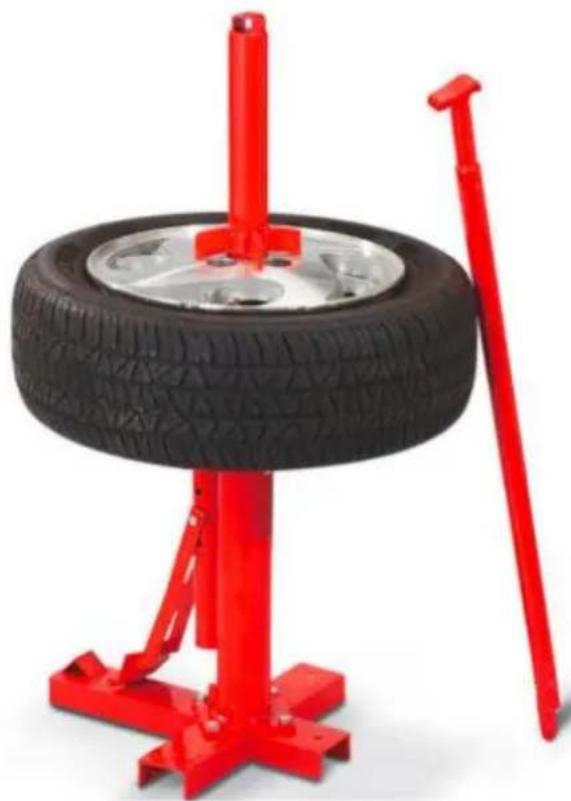

CAMBIO GOMME

MODELLO: LTCZ-B

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

CAMBIO GOMME

MODELLO: LTCZ-B

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

SPECIFICHE

Modello	Pneumatico adattoDiametro (pollice)	Peso netto (kg)	GrossolanoPeso (kg)	Dimensioni del pacco (mm)
LTCZ-B	8-16	14.5	15.5	Dimensioni: 940×230×230

Sicurezza e avvertenza

ÿ Leggere e comprendere l'intero manuale prima di montare, installare, utilizzare o effettuare la

manutenzione di questo prodotto. La mancata osservanza di queste avvertenze

e le istruzioni possono causare morte, lesioni personali o danni a

proprietà di valore. ÿ Si

prega di rilasciare la pressione dell'aria dei pneumatici prima di utilizzare questo cambia

gomme. ù Indossare sempre occhiali di sicurezza approvati ANSI, stivali con punta in acciaio e

guanti protettivi durante l'utilizzo dello smontagomme. ÿ Prima e

dopo ogni utilizzo, verificare che tutta la ferramenta sia

saldamente fissati. Ispezionare regolarmente per eventuali danni. Se sfilacciature o distorsioni sono

trovato, interromperne immediatamente l'uso.

ÿ Usa il buon senso quando lavori. Rimani vigile e concentrato quando

impostazione e utilizzo dello smontagomme. Non lavorare mai sotto la

influenza di alcol, droghe o farmaci.

ÿ Durante il montaggio e l'utilizzo dello smontagomme, mantenere pulita l'area di lavoro

e ben illuminata. Tenere spettatori e bambini fuori dall'area di lavoro. ÿ Vestirsi in modo

appropriato. Non indossare mai abiti larghi o gioielli quando

lavorando. Contenere i capelli lunghi e tenere lontani capelli, vestiti e guanti

da parti in movimento.

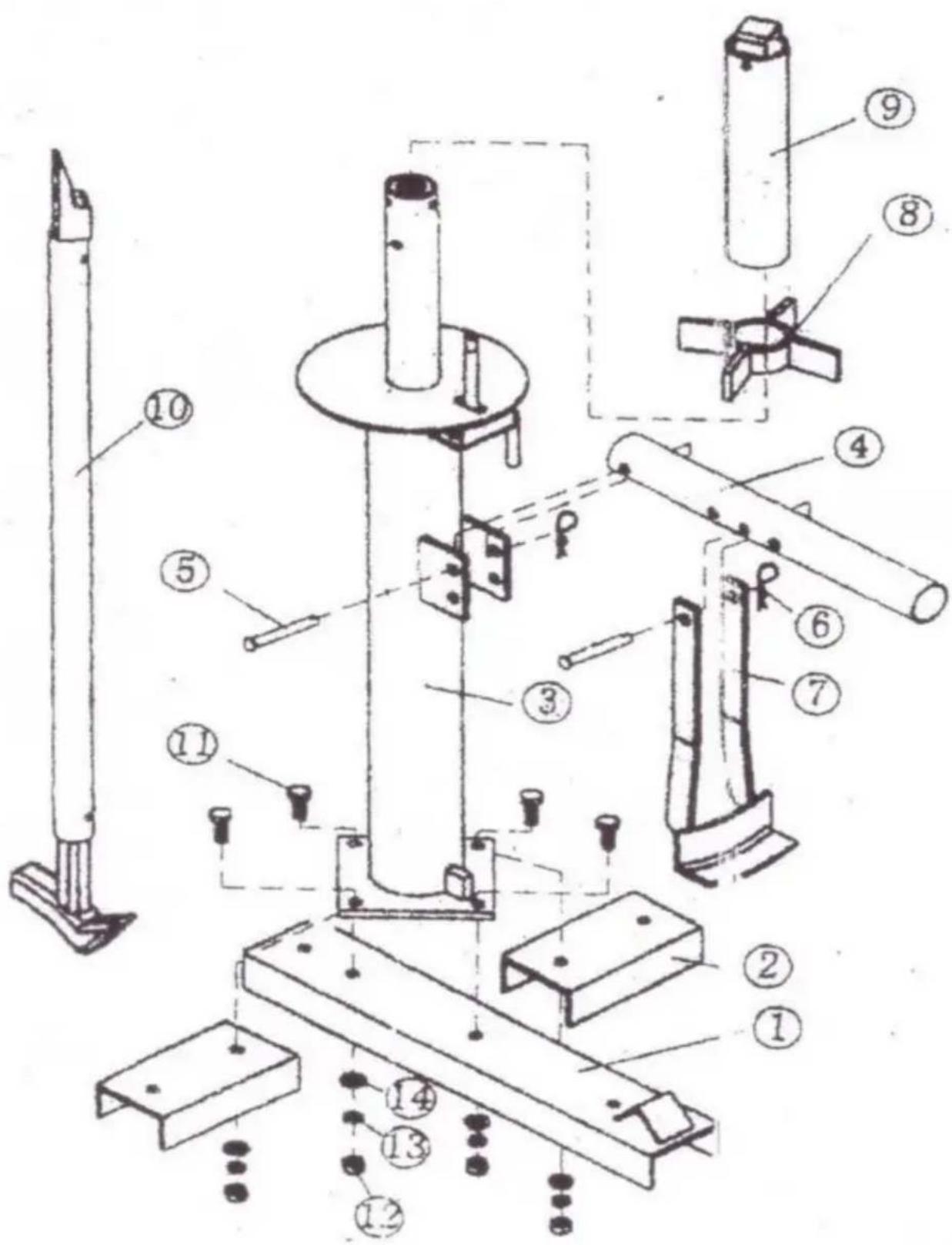

CONTENUTO DELLA CONFEZIONE

Articolo n.	Descrizione	Quantità Articolo n.		Descrizione	Quantità
1	Gamba lunga	1	8	Platina	1
2	Gamba corta	2	9	Barra filettata	1
3	Asta di supporto	1	10	Piede di porco	1
4	Tubo Casina	1	11	Bullone M10×25	4
5	PIN di blocco Dado M102		12		4
6	Perno R	2	13	Rondella elastica	4
7	Pala ad arco	1	14	Rondella per piastre	4

GUIDA ALL'INSTALLAZIONE:

A. Posizionare la gamba corta (2) su entrambi i lati della gamba lunga (1) e allinearla verticalmente. Fissare l'asta di supporto (3) alla gamba corta (2) e alla gamba lunga (1) con bulloni (11), dadi (12), rondella elastica (13) e rondella piastrinica (14).

B. Sollevare il tubo della casina (4) e allineare le aperture dei fori sulla casina tubo (4) e asta di supporto (3), inserire il perno di bloccaggio (5) nei fori, inserire R perno(6) al foro del perno di bloccaggio(5) alla fine.

C. Sollevare la pala ad arco (7) e allineare le aperture dei fori sulla casina tubo (4) e pala ad arco (7), inserire il perno di bloccaggio (5) nei fori, inserire R perno(6) al foro del perno di bloccaggio(5) alla fine.

D. Fissare il componente al pavimento del posto di lavoro con viti di espansione.

OPERAZIONE.

A. Rimuovere il pneumatico

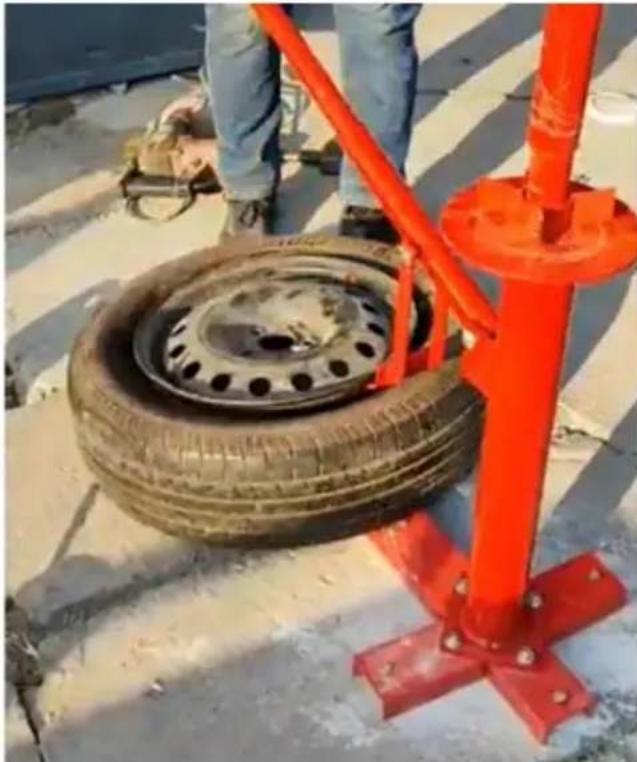

1. Inserire il piede di porco (10) nel tubo della casina (4). Posizionare la pala ad arco tra il mozzo e il pneumatico. Premere con forza sul piede di porco (10) per liberare il pneumatico dal mozzo.

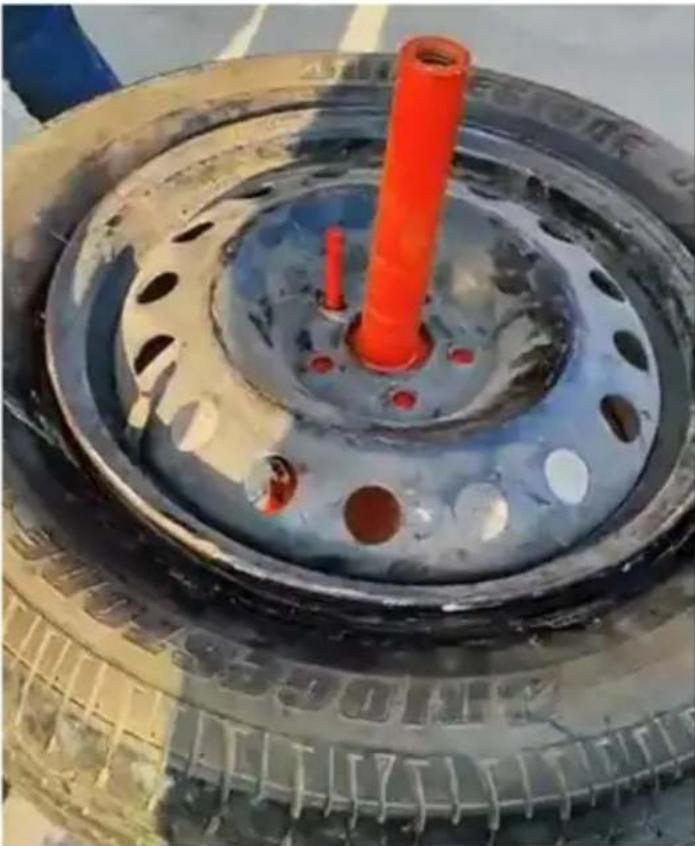

1. Posizionare l'intera ruota sullo smontagomme e allineare il foro della ruota con il perno di centraggio.

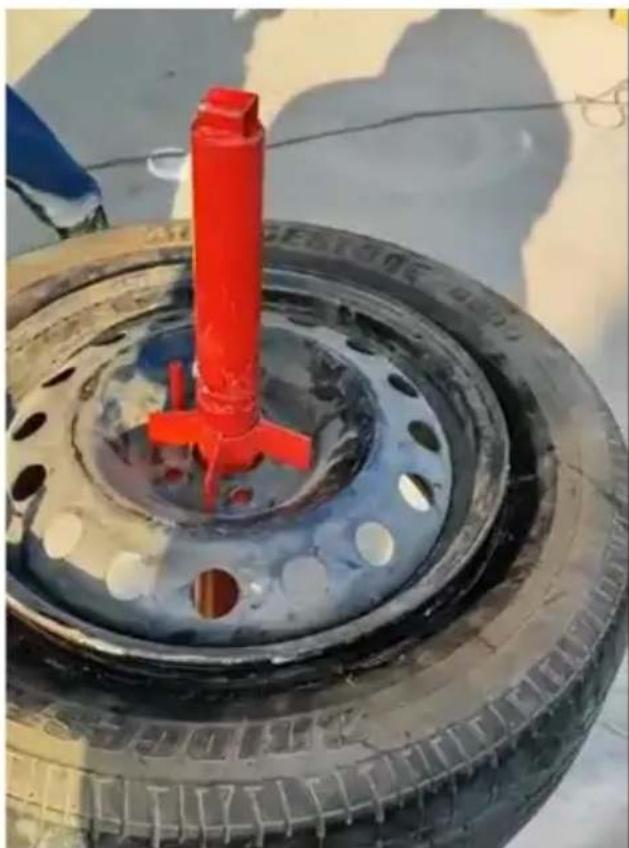

1. Inserire la piastra (8) e la barra filettata (9), ruotare la barra filettata in modo che la piastra compatti il mozzo.

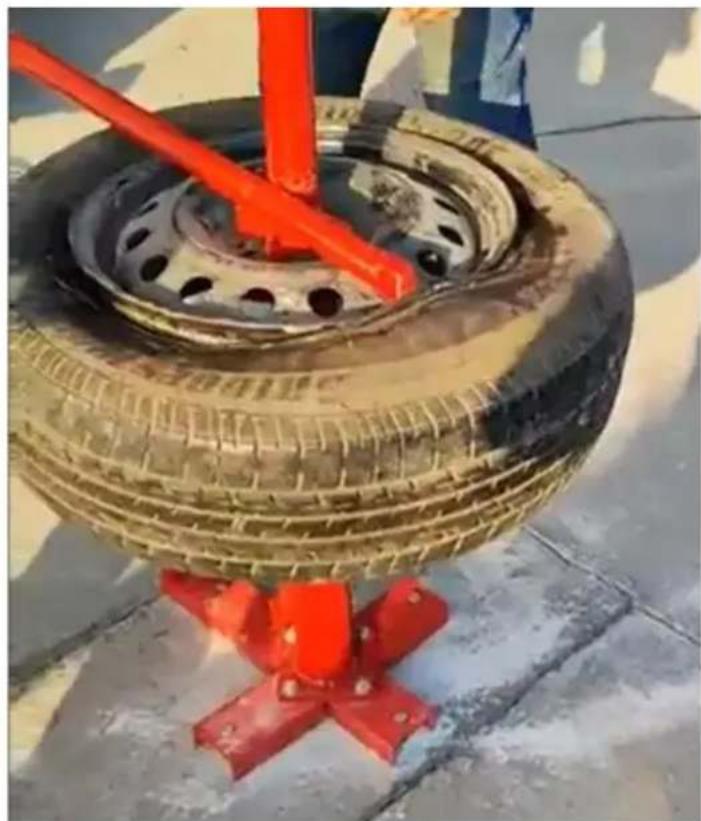

1. Utilizzare il piede di porco (10) per staccare un lato del pneumatico dal mozzo e ruotare contro la barra filettata (9) per staccare il pneumatico dal mozzo.

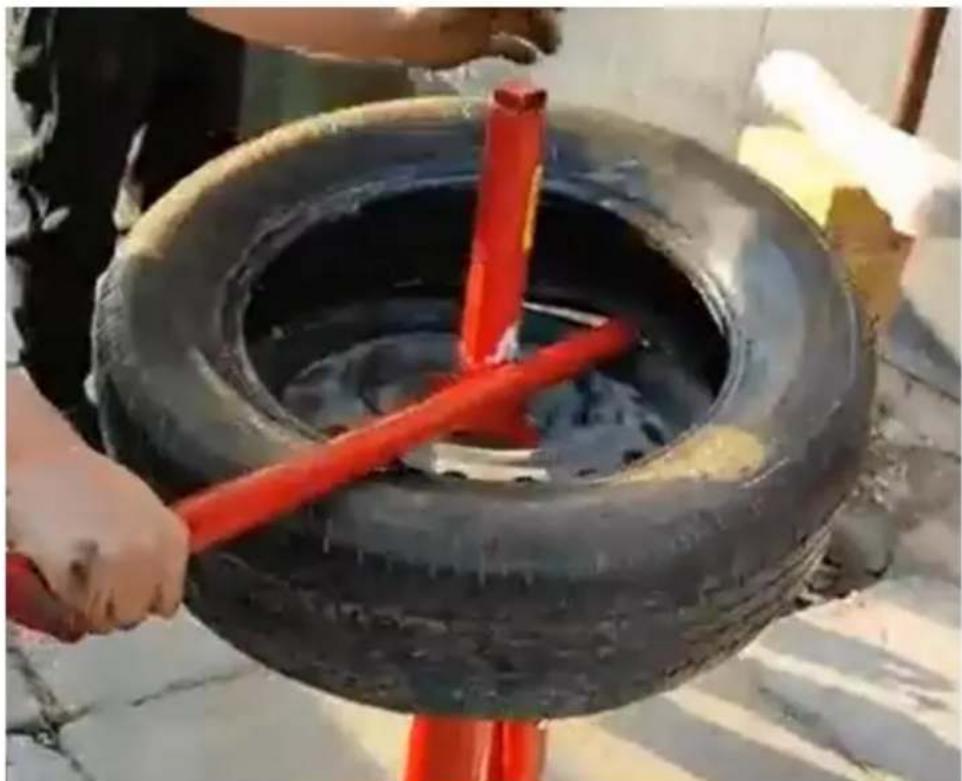

1. Ripetere il passaggio 4 per rimuovere l'altro lato del pneumatico dal mozzo.

BÿMontaggio pneumatici

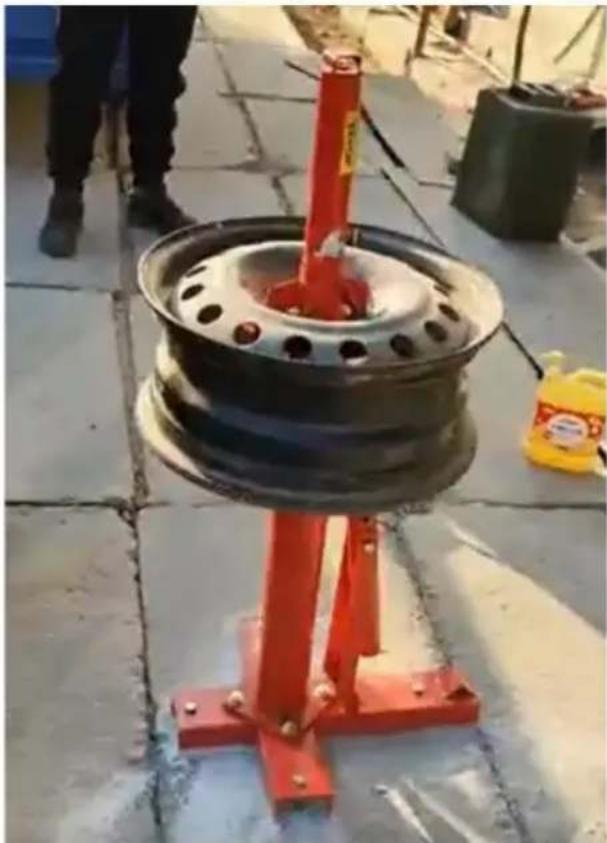

1. Inserire un lato del pneumatico e ruotare con il piede di porco (10) conti la barra filettata (9) per caricare un lato del pneumatico nel mozzo.

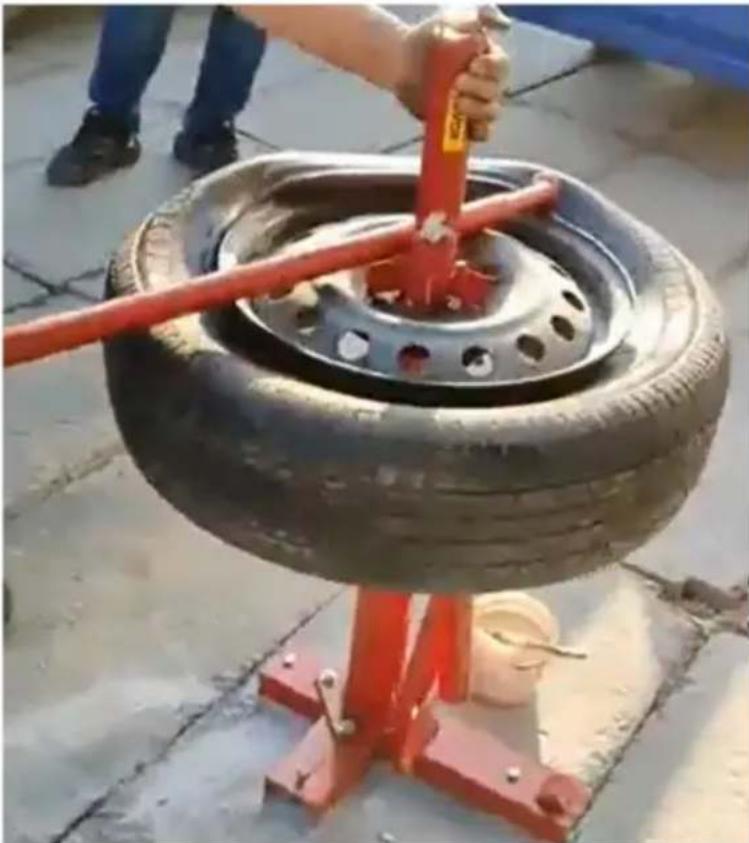

1. Ripetere il passaggio 2 per caricare l'altro lato del pneumatico nel mozzo.
