ZX-B005 - Strumento meccanico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit per smontaggio e installazione cuscinetti ruota
Marca	Vevor
Modello	ZX-B005
Utilizzo principale	Smontaggio e montaggio dei cuscinetti ruota e dei fusi a snodo
Capacità	Adatto per cuscinetti di diametro da 55,6 mm a 101,6 mm
Materiale	Acciaio trattato
Contenuto del kit	1 dado 3/4"-10UNC, 1 bullone lungo 195 mm, 10 piastre di trascinamento, 2 linguette di supporto, 4 manicotti, 2 guarnizioni piatte
Dimensioni del dado	3/4"-10UNC, lunghezza 74,3 mm
Dimensioni del bullone	3/4"-10UNC, lunghezza 195 mm
Piastre di trascinamento (diametro)	Φ55,6 / Φ63,5 / Φ66,8 / Φ70,6 / Φ71,9 (x2) / Φ72,9 / Φ73,4 / Φ74,7 / Φ77,5 / Φ81,3 / Φ83,6 / Φ88,3 mm
Linguette di supporto (diametro)	Φ82,3 mm e Φ101,6 mm
Manicotti (diametro x lunghezza)	Φ76,2x64 mm, Φ82,6x64 mm, Φ92,2x64,6 mm, Φ101,6x64,6 mm
Sicurezza	Indossare occhiali ANSI e guanti da lavoro; tenere fuori dalla portata dei bambini
Montaggio	Solo secondo le istruzioni; area pulita e ben illuminata
Manutenzione	Pulire con un panno umido dopo ogni utilizzo; lubrificare le filettature se necessario
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support
Produttore	Vevor, prodotto in Cina
Rappresentante UE	SHUNSHUN GmbH, Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Germania
Rappresentante Regno Unito	Pooledas Group Ltd, Unit 5 Albert Edward House, Preston, Regno Unito
Importatore USA	Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Precauzioni d'uso	Non montare se stanchi o sotto l'effetto di sostanze; verificare lo stato dei pezzi prima dell'uso
Riparabilità	Ricambi disponibili tramite supporto Vevor

Domande frequenti - ZX-B005 Vevor

Come utilizzare il kit per smontaggio cuscinetti ZX-B005 ?

Rimuovere il mozzo della ruota, quindi assemblare il bullone lungo, la rondella piatta, il manicotto, il coperchio terminale e la rondella piatta. Utilizzare una chiave a cricchetto per girare il dado in modo da estrarre il cuscinetto. Per l'installazione, invertire il processo.

Quali sono le precauzioni di sicurezza da adottare ?

Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro robusti. Tenere i bambini lontani. Montare solo secondo le istruzioni in un'area pulita e ben illuminata. Non utilizzare sotto l'effetto di alcol o farmaci.

Quali dimensioni di cuscinetti supporta questo kit ?

Il kit è progettato per cuscinetti con diametro compreso tra 55,6 mm e 101,6 mm, grazie alle sue 10 piastre di trascinamento e 4 manicotti di diverse dimensioni.

Come mantenere il kit ?

Pulire gli strumenti con un panno pulito e umido dopo ogni utilizzo. Non utilizzare prodotti chimici caustici o abrasivi. Lubrificare le filettature se necessario per garantire un funzionamento fluido. Sostituire le parti usurate.

Dove posso trovare il certificato di garanzia ?

Il certificato di garanzia elettronico è disponibile sul sito www.vevor.com/support. Si prega di consultare questa pagina per assistenza tecnica.

Quali accessori sono inclusi nel kit ?

Il kit comprende: 1 dado 3/4"-10UNC, 1 bullone lungo, 10 piastre di trascinamento di diversi diametri, 2 linguette di supporto, 4 manicotti e 2 guarnizioni piatte.

Posso usare questo kit per altri tipi di cuscinetti ?

Il kit è appositamente progettato per lo smontaggio e l'installazione di cuscinetti ruota e fusi a snodo. Può essere adatto ad altre applicazioni se le dimensioni dei pezzi corrispondono.

Il kit è compatibile con tutte le marche di veicoli ?

Il kit è universale fino a un certo punto, ma si consiglia di verificare le dimensioni dei propri cuscinetti (diametro e spessore) rispetto ai pezzi forniti prima dell'uso.

Come ottenere ricambi ?

Contattare il supporto tecnico Vevor tramite www.vevor.com/support per ordinare ricambi. Consultare lo schema di montaggio nel manuale per identificare i pezzi.

Dove viene fabbricato questo prodotto ?

Il prodotto è fabbricato in Cina da Vevor. I rappresentanti per UE, Regno Unito e Stati Uniti sono elencati nel manuale.

MANUALE UTENTE ZX-B005 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

RIMOZIONE CUSCINETTO RUOTA

KIT DI STRUMENTI

MODELLO: ZX-B005

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

CUSCINETTO RUOTA

KIT DI ATTREZZI PER LA RIMOZIONE

MODELLO:ZX-B005

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

TUTELA IMPORTANTE

ATTENZIONE: leggere e comprendere l'intero manuale prima

funzionamento o manutenzione di questo prodotto. Mancato rispetto di questi avvertimenti e le istruzioni possono causare lesioni personali o danni a oggetti di valore proprietà.

ÿ Evitare che i bambini utilizzino il prodotto. E questo prodotto non è un giocattolo. Non permettere bambini a giocare.

Precauzioni per il montaggio

1. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro pesanti durante assemblaggio e utilizzo.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti lontani dall'area durante l'assemblaggio.
5. Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe o farmaco.
6. Le capacità del prodotto si applicano solo al prodotto correttamente e completamente assemblato.
7. Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti, fare riferimento allo Schema di Montaggio di questo manuale. Scartare e separare tutto
   parti in un'area di lavoro pulita. Si prega di tenere i piccoli pezzi di ricambio fuori dalla portata dei bambini.
8. Assemblare e utilizzare questo prodotto SOLO in conformità con queste istruzioni e per lo scopo previsto di rimozione dei cuscinetti e separazione dell'alloggiamento dei cuscinetti.
9. NON esagerare. Mantenere sempre la posizione corretta e l'equilibrio.
10. Mantenere questo prodotto. Controllare eventuali disallineamenti, legature, usura o altri danni prima dell'uso. Se viene rilevato un danno, riparare o sostituire il problema componenti prima di un ulteriore utilizzo.

CONSERVA QUESTE ISTRUZIONI

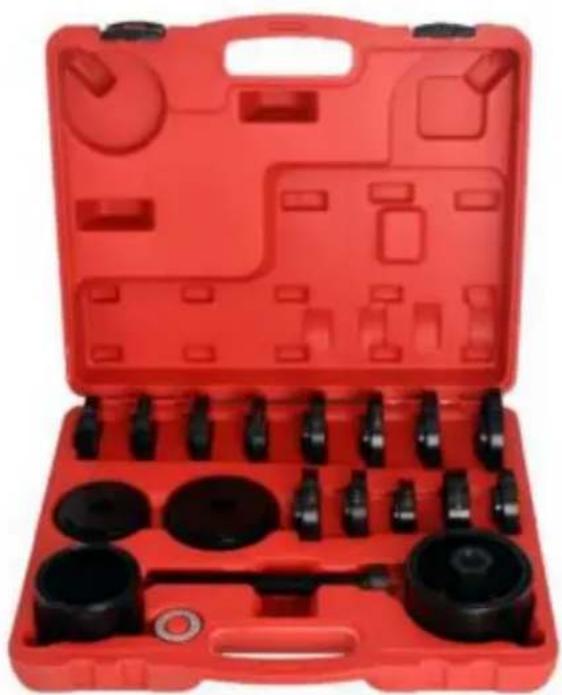

SPECIFICHE ED ELENCO DEI PACCHETTI

ÿ Questo set riduce la possibilità di danni al mozzo e al cuscinetto. ÿ Adatto anche per la rimozione e l'installazione di grandi impianti industriali

Senza nome		Immagine	tipo Qtà
1	Noce		3/4"-10 UNCLunghezza: 74,3 mm	1
2	Bullone		3/4"-10 UNCLunghezza: 195 mm	1
3	piatra di trasmissione		F55,6*17,2 mm	1
			ÿ63,5*19 mm	1
			F66,8*19 mm	1
			F70,6*19 mm	1
			F71,9*19 mm	1
			F71,9*19 mm	1
			ÿ72,9*19 mm	1
			ÿ73,4*19 mm	1
			F74,7*19 mm	1
			ÿ77,5*19 mm	1
			F81,3*19 mm	1
			F83,6*19 mm	1
			F88,3*19 mm	1
4	Supporta la lingua		ÿ82,3*19 mm	1
			F101,6*18,7 mm	1
5	manica		ÿ76,2*64mm	1
			ÿ82,6*64 mm	1
			ÿ92,2*64,6 mm	1
			F101,6*64,6 mm	1
6	Guarnizione piatta		/	2

OPERAZIONE

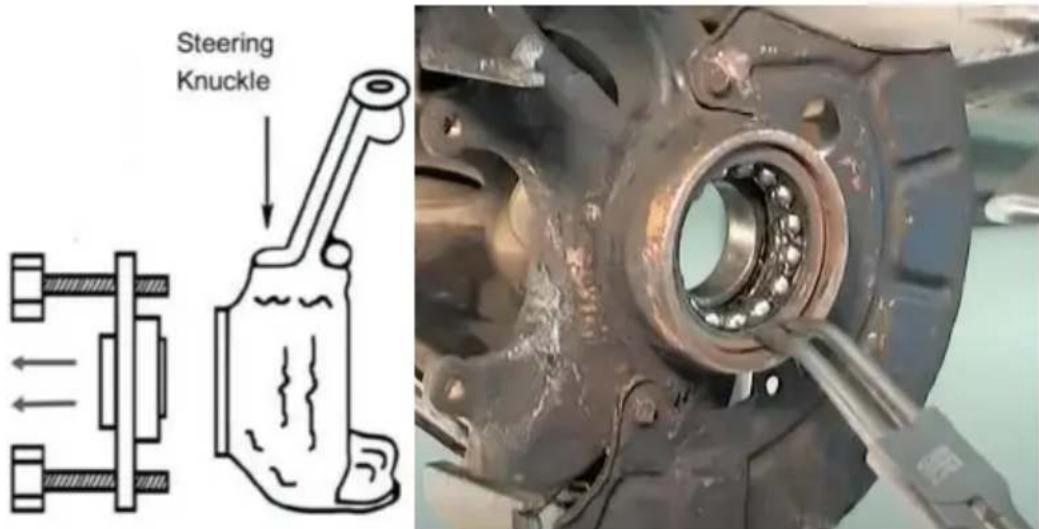

Rimuovere il mozzo della ruota e quindi rimuovere le molle di bloccaggio fisse per lo sterzo cuscinetti a snodo.

Rimuovere i cuscinetti del fuso a snodo (se si sta rimuovendo il fuso a snodo componenti, si consiglia di bloccare prima lo snodo con una morsa rimuovendo i cuscinetti dello snodo.)

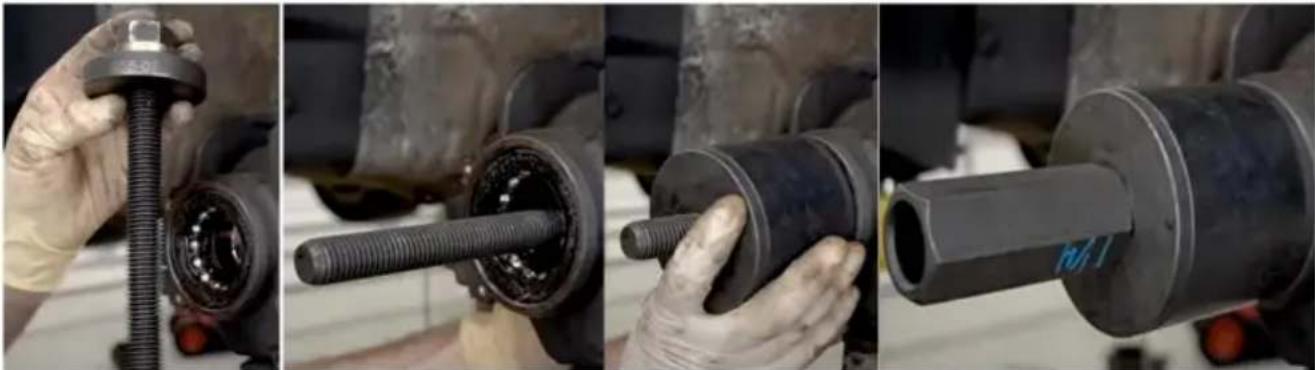

1. Assemblare il bullone lungo, la rondella piatta, il manicotto, il coperchio terminale e la rondella piatta.

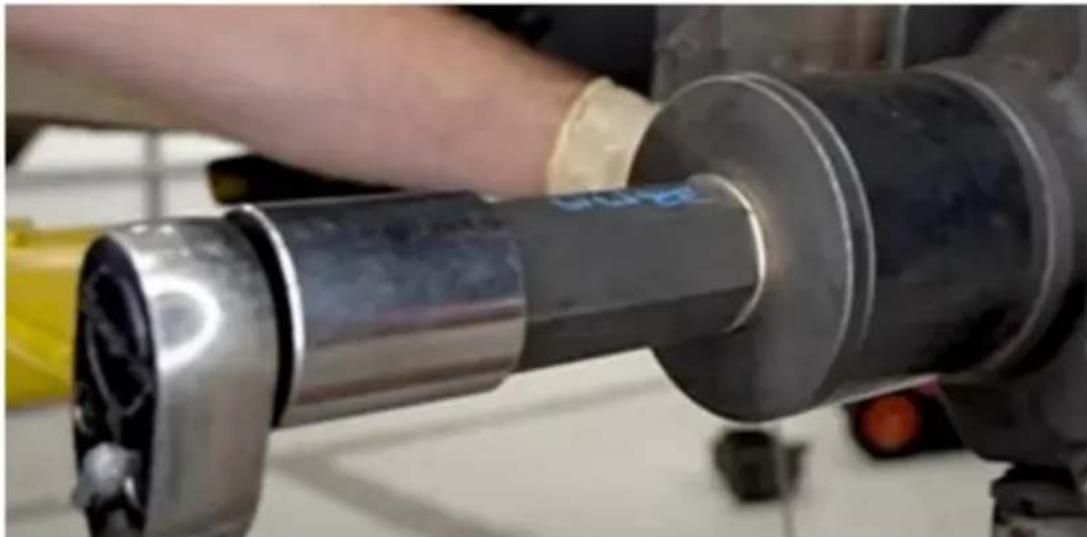

1. Utilizzare una chiave a cricchetto per girare il dado e il cuscinetto dell'articolazione si muove lentamente tirato fuori.

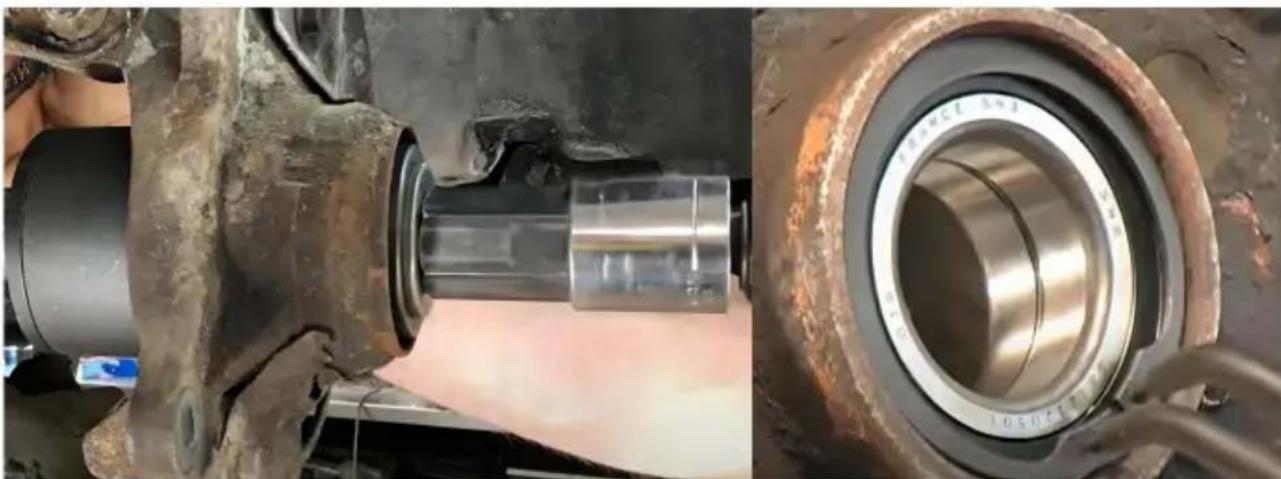

Montaggio cuscinetti fuso a snodo

ÿ Pulire questi strumenti con un panno umido e pulito dopo ogni utilizzo. Non usare prodotti chimici caustici o abrasivi aggressivi. Risciacquare completamente pulito e attendere il tempo asciugare completamente prima di un ulteriore utilizzo. ÿ Lubrificare gli accessori secondo necessità per garantire un funzionamento regolare. ÿ Sostituire i componenti se la loro filettatura inizia a usurarsi e non è possibile utilizzato in modo fluido e sicuro.
