BEDIENUNGSANLEITUNG ZX-B005 Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantiezertifikat www.vevor.com/support

AUSBAU DES RADLAGERS

WERKZEUGSATZ

MODELL: ZX-B005

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

RADLAGER

AUSBAUWERKZEUGSATZ

MODELL:ZX-B005

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren

Sie uns: Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen und verstehen Sie vorher dieses gesamte Handbuch

Bedienung oder Wartung dieses Produkts. Nichtbeachtung dieser Warnungen

und Anweisungen können zu Verletzungen oder Sachschäden führen

Eigentum.

Vermeiden Sie die Verwendung des Produkts durch Kinder. Und dieses Produkt ist kein Spielzeug. Nicht zulassen Kinder zum Spielen.

Vorsichtsmaßnahmen bei der Montage

1. Montieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Montage kann zu Schäden führen Gefahren.
2. Tragen Sie dabei eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe Montage und Verwendung.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen aus dem Bereich fern.
5. Montieren Sie das Gerät nicht, wenn Sie müde sind oder unter Alkohol-, Drogen- oder Drogeneinfluss stehen Medikamente.
6. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieser Anleitung. Alles auspacken und trennen
   Teile in einem sauberen Arbeitsbereich. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf.
8. Montieren und verwenden Sie dieses Produkt NUR gemäß diesen Anweisungen und für den beabsichtigten Zweck der Lagerentfernung und Lagergehäusetrennung.
9. Gehen Sie NICHT zu weit. Achten Sie jederzeit auf den richtigen Stand und das Gleichgewicht.
10. Warten Sie dieses Produkt. Auf Fehlausrichtung, Blockierung, Abnutzung oder andere Schäden prüfen vor Gebrauch. Wenn ein Schaden festgestellt wird, reparieren oder ersetzen Sie das Problem Komponenten vor der weiteren Verwendung.

ANLEITUNG AUFBEWAHREN

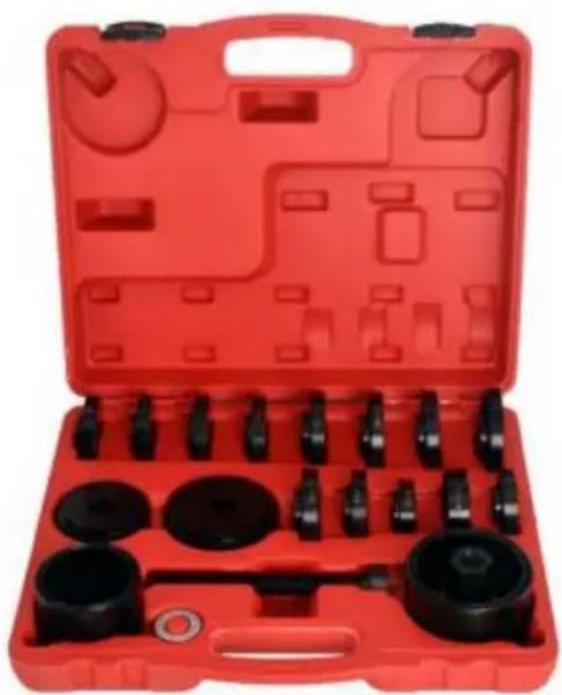

SPEZIFIKATION UND PAKETLISTE

ÿ Dieses Set verringert das Risiko einer Beschädigung von Nabe und Lager. ÿ Auch für den Aus- und Einbau großer Industrieanlagen geeignet

Kein	Name	Bild		Menge Typ
1	Nuss		3/4"-10UNC Länge: 74,3 mm	1
2	Bolzen		3/4"-10UNC Länge: 195 mm	1
3	Antriebsscheibe		F55,6 * 17,2 mm	1
			ÿ63,5*19mm	1
			F66,8*19mm	1
			F70,6*19mm	1
			F71,9*19mm	1
			F71,9*19mm	1
			ÿ72,9*19mm	1
			ÿ73,4*19mm	1
			F74,7*19mm	1
			ÿ77,5*19mm	1
			F81,3*19mm	1
			F83,6*19mm	1
			F88,3*19mm	1
4	Unterstützung lange		ÿ82,3*19mm	1
			F101,6 * 18,7 mm	1
5	Ärmel		ÿ76,2*64mm	1
			ÿ82,6*64mm	1
			ÿ92,2*64,6mm	1
			F101,6 * 64,6 mm	1
6	Flachdichtung		/	2

BETRIEB

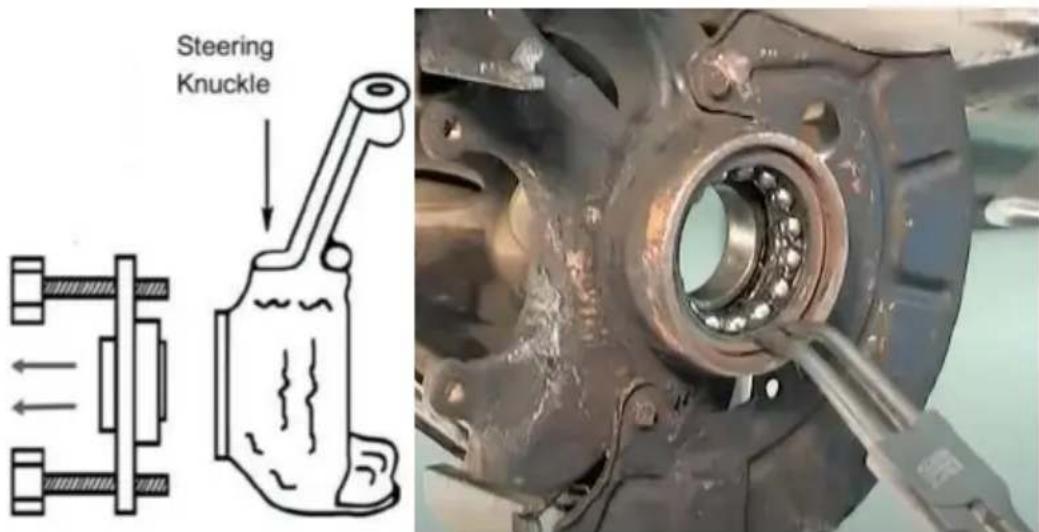

Entfernen Sie die Radnabe und entfernen Sie anschließend die festen Klemmfedern für die Lenkung Achsschenkellager.

Entfernen Sie die Achsschenkellager (wenn Sie den Achsschenkel entfernen).

Bauteile empfiehlt es sich, den Achsschenkel vorher mit einem Schraubstock festzuspannen Entfernen der Achsschenkellager.)

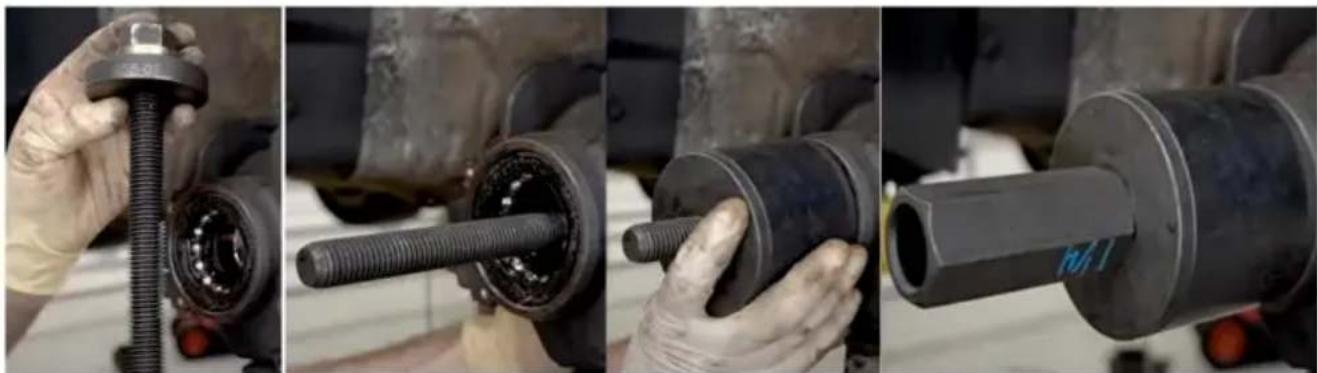

1. Montieren Sie die lange Schraube, die Unterlegscheibe, die Hülse, die Endabdeckung und die Unterlegscheibe.

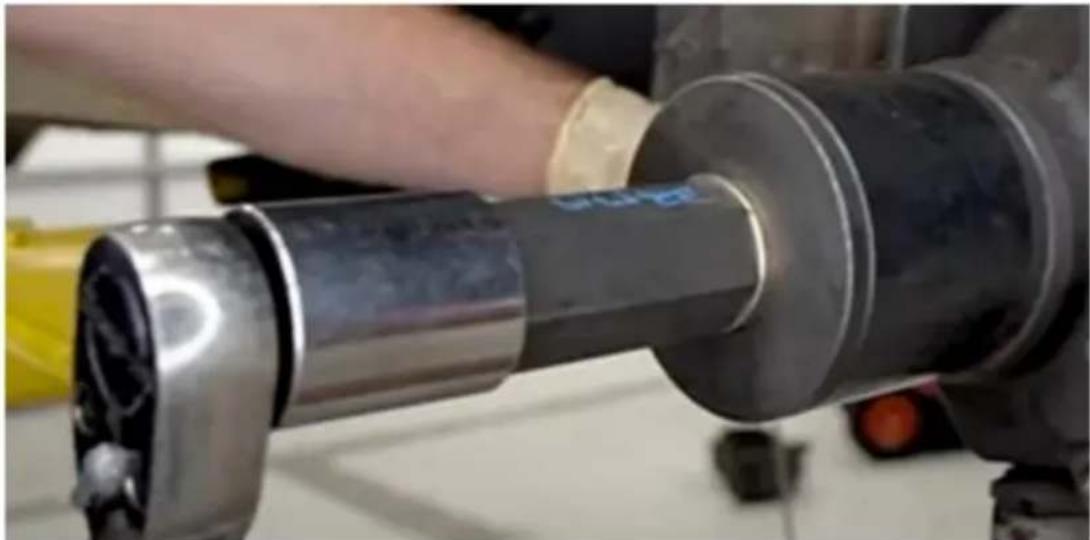

1. Drehen Sie die Mutter mit einem Ratschenschlüssel und drehen Sie das Achsschenkellager langsam rausgezogen.

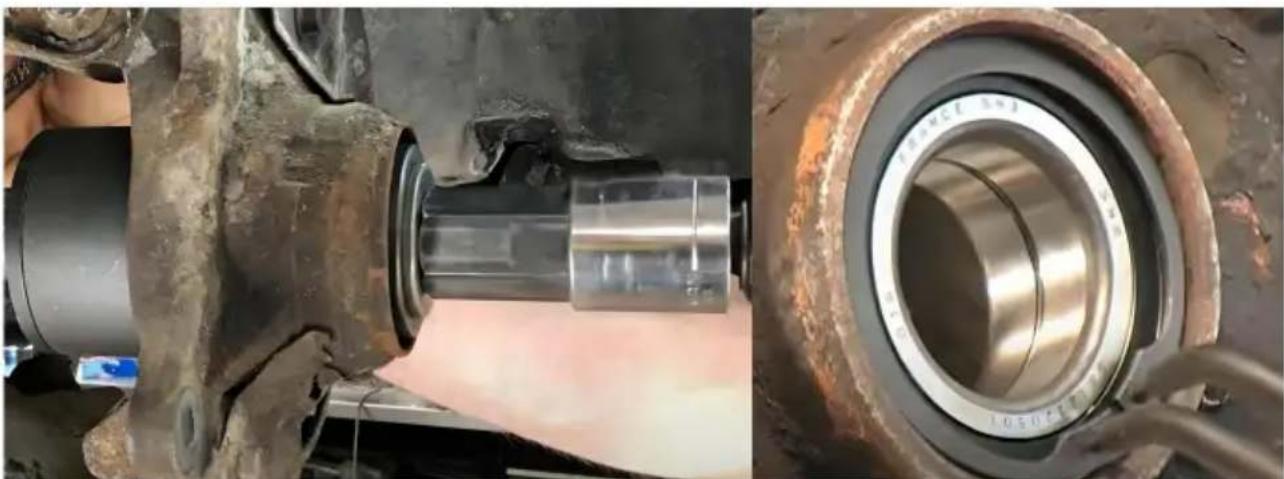

Montage der Achsschenkellager

ÿ Reinigen Sie diese Werkzeuge nach jedem Gebrauch mit einem sauberen, feuchten Tuch. Verwende nicht ätzende Chemikalien oder scharfe Scheuermittel. Völlig sauber ausspülen und Zeit einplanen vor der weiteren Verwendung vollständig trocknen lassen.

ÿ Schmieren Sie die Anbaugeräte nach Bedarf, um einen reibungslosen Betrieb zu gewährleisten.ÿ Ersetzen Sie Komponenten, wenn deren Gewinde zu verschleiißen beginnen und nicht mehr abgenutzt werden können reibungslos und sicher verwendet werden.
