ZX-B005 - Narzędzie mechaniczne Vevor - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia ZX-B005 Vevor w formacie PDF.
| Typ produktu | Zestaw do demontażu i montażu łożysk kół |
| Marka | Vevor |
| Model | ZX-B005 |
| Główne zastosowanie | Demontaż i montaż łożysk kół i zwrotnic |
| Zakres | Odpowiedni do łożysk o średnicy od 55,6 mm do 101,6 mm |
| Materiał | Stal hartowana |
| Zawartość zestawu | 1 nakrętka 3/4"-10UNC, 1 długa śruba 195 mm, 10 płytek napędowych, 2 podpórki, 4 tuleje, 2 podkładki płaskie |
| Wymiary nakrętki | 3/4"-10UNC, długość 74,3 mm |
| Wymiary śruby | 3/4"-10UNC, długość 195 mm |
| Płytki napędowe (średnica) | Φ55,6 / Φ63,5 / Φ66,8 / Φ70,6 / Φ71,9 (x2) / Φ72,9 / Φ73,4 / Φ74,7 / Φ77,5 / Φ81,3 / Φ83,6 / Φ88,3 mm |
| Podpórki (średnica) | Φ82,3 mm i Φ101,6 mm |
| Tuleje (średnica x długość) | Φ76,2x64 mm, Φ82,6x64 mm, Φ92,2x64,6 mm, Φ101,6x64,6 mm |
| Bezpieczeństwo | Nosić okulary ANSI i rękawice robocze; przechowywać poza zasięgiem dzieci |
| Montaż | Tylko zgodnie z instrukcją; czyste i dobrze oświetlone miejsce |
| Konserwacja | Czyścić wilgotną szmatką po każdym użyciu; smarować gwinty w razie potrzeby |
| Gwarancja | Elektroniczny certyfikat gwarancji na stronie www.vevor.com/support |
| Producent | Vevor, wyprodukowano w Chinach |
| Przedstawiciel UE | SHUNSHUN GmbH, Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Niemcy |
| Przedstawiciel Wielkiej Brytanii | Pooledas Group Ltd, Unit 5 Albert Edward House, Preston, Wielka Brytania |
| Importer USA | Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 |
| Środki ostrożności podczas użytkowania | Nie montować w stanie zmęczenia lub pod wpływem; sprawdzić stan części przed użyciem |
| Naprawialność | Części zamienne dostępne poprzez wsparcie Vevor |
Często zadawane pytania - ZX-B005 Vevor
Pytania użytkowników dotyczące ZX-B005 Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Narzędzie mechaniczne w formacie PDF za darmo! Znajdź swoją instrukcję ZX-B005 - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. ZX-B005 marki Vevor.
INSTRUKCJA OBSŁUGI ZX-B005 Vevor
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
DEMONTAŻ ŁOŻYSKA KOŁA
ZESTAW NARZĘDZI
MODEL: ZX-B005
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
ŁOŻYSKO KOŁA
ZESTAW NARZĘDZI DO DEMONTAŻU
MODEL: ZX-B005
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie
techniczne i certyfikat e-gwarancji www.vevor.com/support
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.
WAŻNI OCHRONIARZE
OSTRZEŻENIE: Przeczytaj i zrozum wcześniej całą niniejszą instrukcję
obsługi lub serwisowania tego produktu. Niezastosowanie się do tych ostrzeżeń
i instrukcje mogą spowodować obrażenia ciała lub uszkodzenie przedmiotów wartościowych
nieruchomość. Należy unikać używania produktu przez dzieci. A ten produkt nie jest zabawką. Nie pozwalaj dzieci do zabawy.
Środki ostrożności przy montażu
-
Montaż wyłącznie zgodnie z niniejszą instrukcją. Niewłaściwy montaż może spowodować zagrożenia.
-
Podczas pracy nosić zatwierdzone przez ANSI okulary ochronne i wytrzymałe rękawice robocze montaż i użytkowanie.
-
Utrzymuj miejsce montażu w czystości i dobrze oświetlone.
-
Podczas montażu trzymaj osoby postronne z dala od obszaru.
-
Nie zbieraj się będąc zmęczonym, pod wpływem alkoholu, narkotyków lub narkotyków lek.
-
Możliwości produktu dotyczą wyłącznie produktu prawidłowo i całkowicie zmontowanego.
-
Dodatkowe informacje dotyczące części wymienionych na kolejnych stronach można znaleźć na schemacie montażu w niniejszej instrukcji. Rozwiń i rozdziel wszystko
części w czystym miejscu pracy. Małe części zamienne należy przechowywać poza zasięgiem dzieci.
- Montuj i używaj tego produktu WYŁĄCZNIE zgodnie z niniejszą instrukcją i
zgodnie z jego przeznaczeniem, jakim jest demontaż łożyska i separacja obudowy łożyska.
-
NIE sięgaj zbyt daleko. Przez cały czas utrzymuj właściwą postawę i równowagę.
-
Konserwuj ten produkt. Sprawdź pod kątem niewspółosiowości, zacięć, zużycia lub innych uszkodzeń przed użyciem. W przypadku wykrycia jakichkolwiek uszkodzeń, napraw lub wymień problematyczny element komponentów przed dalszym użyciem.
ZACHOWAJ TE INSTRUKCJE

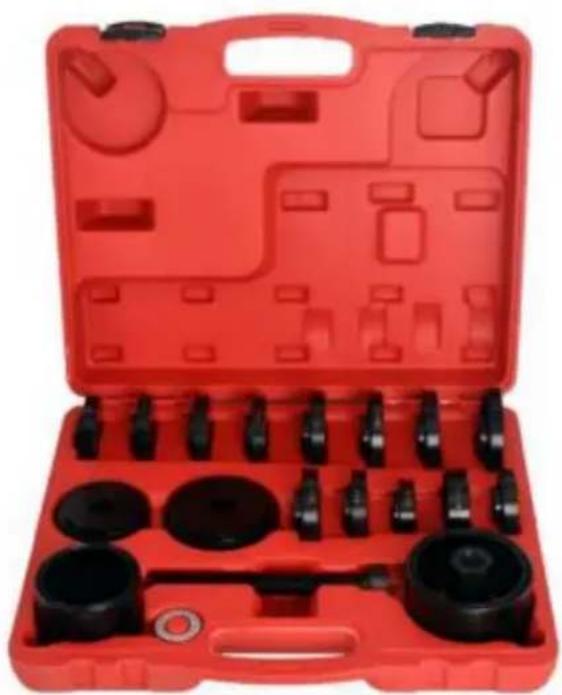

SPECYFIKACJA I LISTA PAKIETÓW
Ten zestaw zmniejsza ryzyko uszkodzenia piasty i łożyska. Nadaje się również do demontażu i montażu dużych obiektów przemysłowych
| Bez nazwy | Zdjęcie | Ilośćty | ||
| 1 | Orzech |  | 3/4"-10UNC długość: 74,3 mm | 1 |
| 2 | Śruba |  | 3/4"-10UNC długość: 195mm | 1 |
| 3 | tarcza napędowa |  | F55,6*17,2 mm | 1 |
| Φ63,5*19 mm | 1 | |||
| F66,8*19 mm | 1 | |||
| F70,6*19 mm | 1 | |||
| F71,9*19 mm | 1 | |||
| F71,9*19 mm | 1 | |||
| Φ72,9*19 mm | 1 | |||
| Φ73,4*19 mm | 1 | |||
| F74,7*19 mm | 1 | |||
| Φ77,5*19mm | 1 | |||
| F81,3*19mm | 1 | |||
| F83,6*19 mm | 1 | |||
| F88,3*19 mm | 1 | |||
| 4 | Język wsparcia |  | Φ82,3*19 mm | 1 |
| F101,6*18,7 mm | 1 | |||
| 5 | rękaw |  | Φ76,2*64 mm | 1 |
| Φ82,6*64mm | 1 | |||
| Φ92,2*64,6 mm | 1 | |||
| F101,6*64,6 mm | 1 | |||
| 6 | Płaska uszczelka |  | / | 2 |
OPERACJA

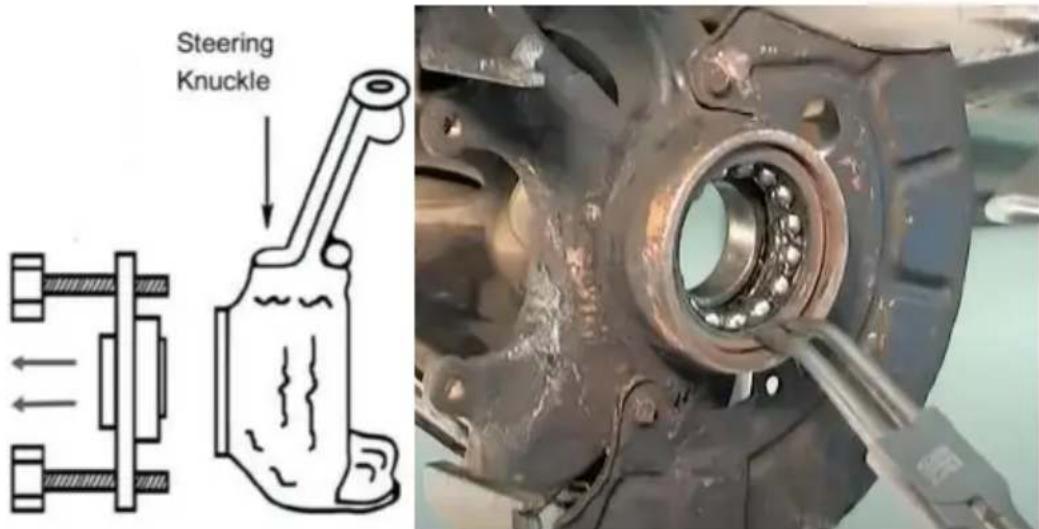

Zdejmij piastę koła, a następnie zdemontuj stałe sprężyny zaciskowe układu kierowniczego łożyska zwrotne.
Wymontuj łożyska zwrotnicy (w przypadku demontażu zwrotnicy elementów, zaleca się wcześniejsze zaciśnięcie przegubu imadłem demontaż łożysk zwrotnicy.)

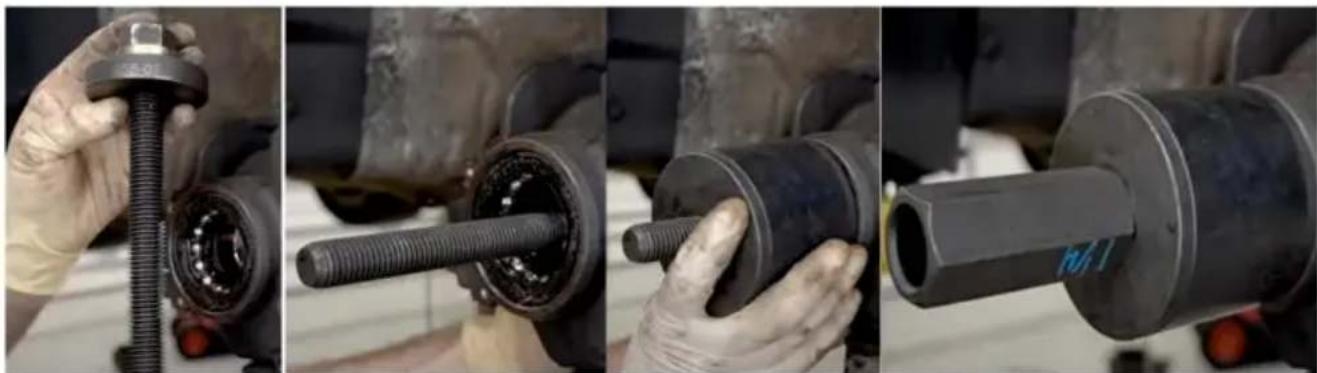

- Zamontuj długą śrubę, płaską podkładkę, tuleję, pokrywę końcową i płaską podkładkę.

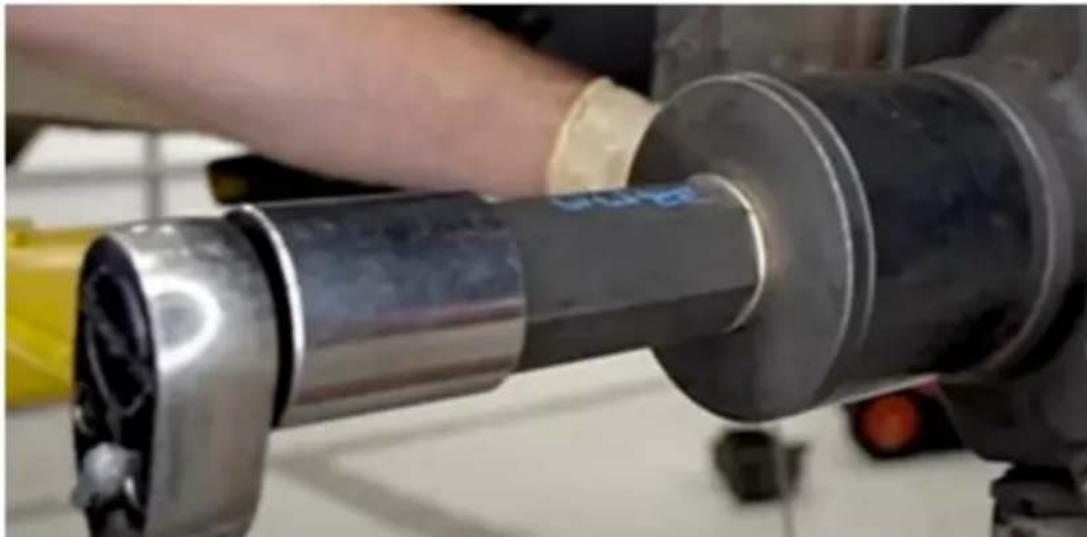

- Użyj klucza grzechotkowego, aby obrócić nakrętkę, a łożysko zwrotnicy będzie powoli wyciągnięte.

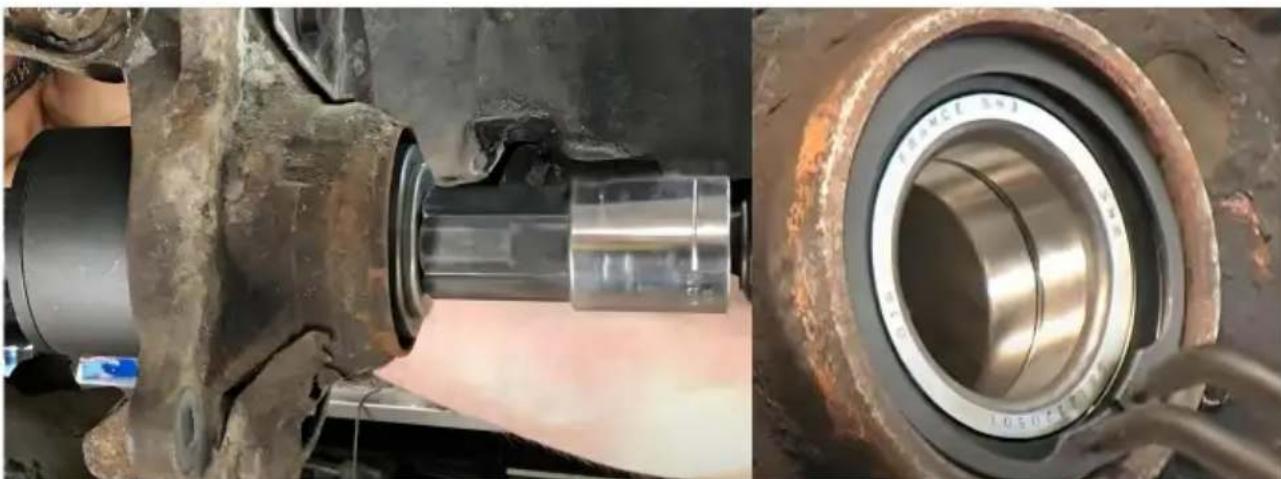

Montaż łożysk zwrotnicy
Po każdym użyciu wyczyść te narzędzia czystą, wilgotną szmatką. Nie używaj żrące chemikalia lub ostre materiały ścierne. Spłucz całkowicie do czysta i poczekaj do całkowitego wyschnięcia przed dalszym użyciem. W razie potrzeby nasmaruj osprzęt, aby zapewnić płynne działanie. Wymień komponenty, jeśli ich gwinty zaczynają się zużywać, a nie mogą używany płynnie i bezpiecznie.
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj Import do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Import do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
| REPUBLIKA | Wielkiej Brytanii |
Pooledas Group Ltd
Jednostka 5 Albert Edward House, pawilony
Preston, Wielka Brytania
| REPREZENT KE |
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Niemcy
Wyprodukowano w Chinach
VEVOR®
TOUGH TOOLS, HALF PRICE
Wsparcie techniczne i certyfikat e-gwarancji
Marka : Vevor
Model : ZX-B005
Kategoria : Narzędzie mechaniczne
