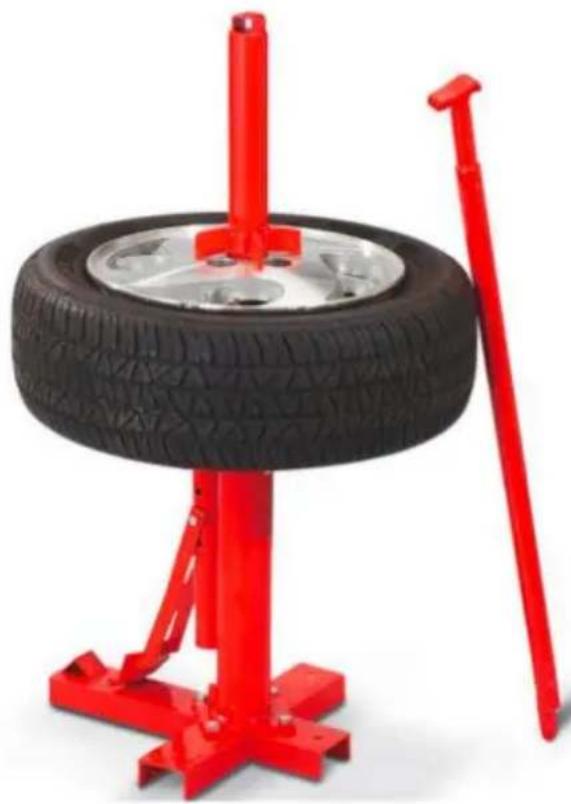

REIFENWECHSLER

MODELL: LTCZ-B

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

REIFENWECHSLER

MODELL: LTCZ-B

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Spezifikationen

Modell	Reifen passendDurchmesser(Zoll)	Nettogewicht(kg)	BruttoGewicht(kg)	Paketgrößeÿmmÿ
LTCZ-B	8-16	14.5	15.5	940×230×230

Sicherheit und Warnung

ÿ Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie mit der Montage, Installation, Bedienung oder Wartung dieses Produkts beginnen. Bei Nichtbeachtung dieser Warnungen und Anweisungen können zu Tod, Verletzungen oder Schäden am wertvolles Eigentum. ÿ
Bitte lassen Sie den Reifendruck ab, bevor Sie diesen Reifenwechsler verwenden. ÿ
Tragen Sie immer eine ANSI-zugelassene Schutzbrille, Stahlkappenstiefel und Schutzhandschuhe während der Bedienung des
Reifenwechslers. ä Überprüfen Sie vor und nach jedem Gebrauch, ob alle Teile fest sitzen. Regelmäßig auf Beschädigungen prüfen. Wenn Ausfransungen oder Verformungen festgestellt, beenden Sie die Verwendung sofort.
ÿ Gehen Sie mit gesundem Menschenverstand an die Arbeit. Bleiben Sie aufmerksam und konzentriert, Einrichten und Verwenden des Reifenwechslers. Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen oder Medikamenten.
ÿ Halten Sie den Arbeitsbereich während der Montage und Verwendung des Reifenwechslers sauber und gut beleuchtet. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern.ÿ Kleiden
Sie sich angemessen. Tragen Sie niemals lose Kleidung oder Schmuck, wenn Arbeiten. Halten Sie lange Haare fern und halten Sie Haare, Kleidung und Handschuhe fern von beweglichen Teilen.

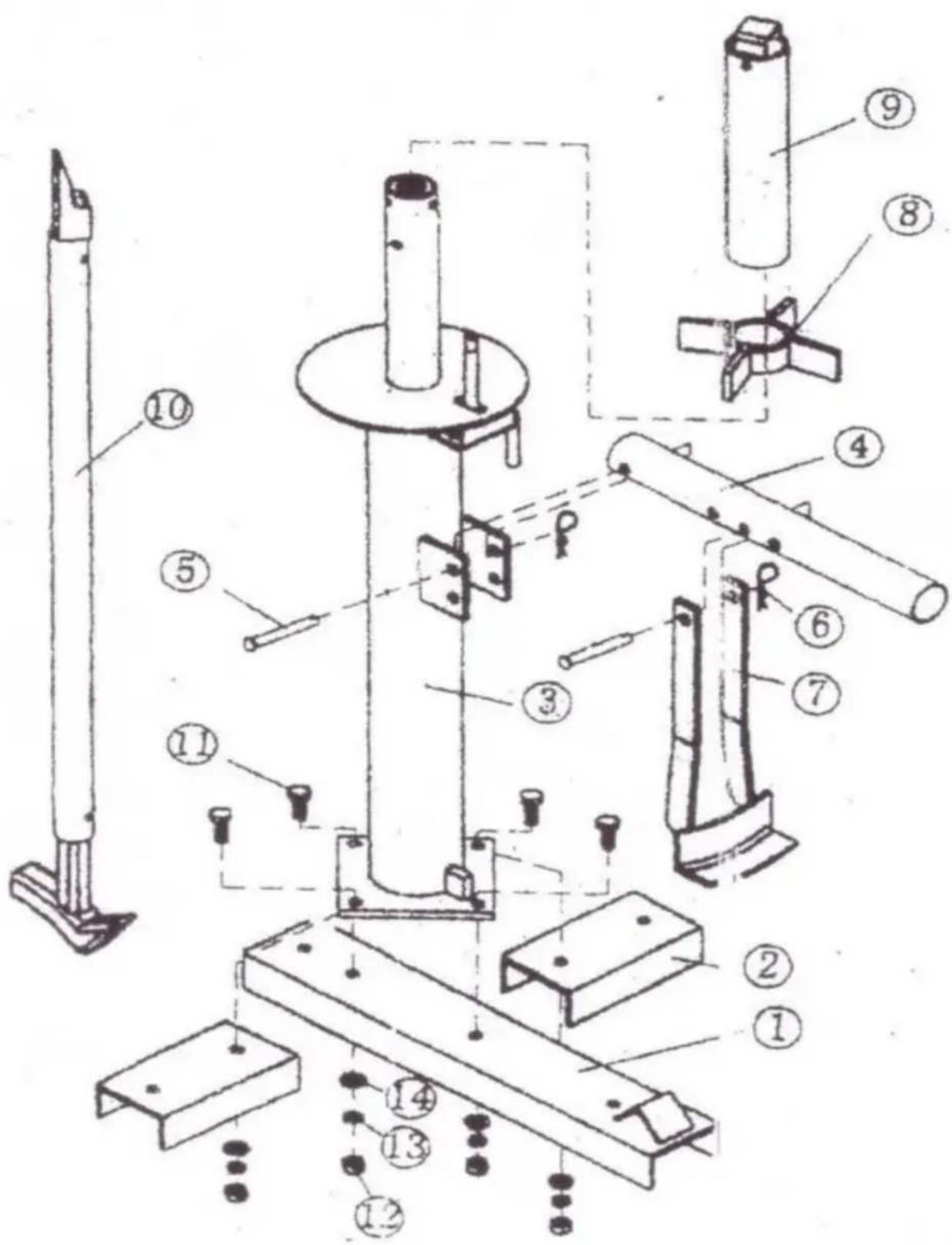

PACKUNGSINHALT

Artikelnr.	Beschreibung Beschreibung	Vange	Artikelnr.		Stk.
1	Langes Bein	1	8	Walze	1
2	Kurzes Bein	2	9	Gewindestange	1
3	Stützstange	1	10	Brecheisen	1
4	Casina-Pfeife	1	11	Schraube M10×25	4
5		2	12	Mutter M10PIN sperren	4
6	R-Pin	2	13	Federscheibe	4
7	Bogenschaufel	1	14	Plattenwaschmaschine	4

INSTALLATIONSANLEITUNG:

A. Platzieren Sie das kurze Bein (2) auf beiden Seiten des langen Beins (1) und richten Sie es aus vertikal. Befestigen Sie die Stützstange (3) am kurzen Bein (2) und am langen Bein (1) mit Schrauben (11), Muttern (12), Federscheibe (13) und Unterlegscheibe (14).
B. Heben Sie das Casina-Rohr (4) an und richten Sie die Lochöffnungen am Casina aus Rohr (4) und Stützstange (3), stecken Sie den Verriegelungsstift (5) in die Löcher, stecken Sie Führen Sie den R-Stift (6) zum Schluss in das Loch des Verriegelungsstifts (5) ein.
C. Heben Sie die Bogenschaufel (7) an und richten Sie die Lochöffnungen auf dem Kasina aus Rohr(4) und Bogenschaufel(7), stecken Sie den Verriegelungsstift(5) in die Löcher, stecken Sie R Führen Sie den Stift (6) zum Schluss in das Loch des Verriegelungsstifts (5) ein.
D. Befestigen Sie das Bauteil am Boden des Arbeitsplatzes mit Dehnschrauben.

BETRIEB.

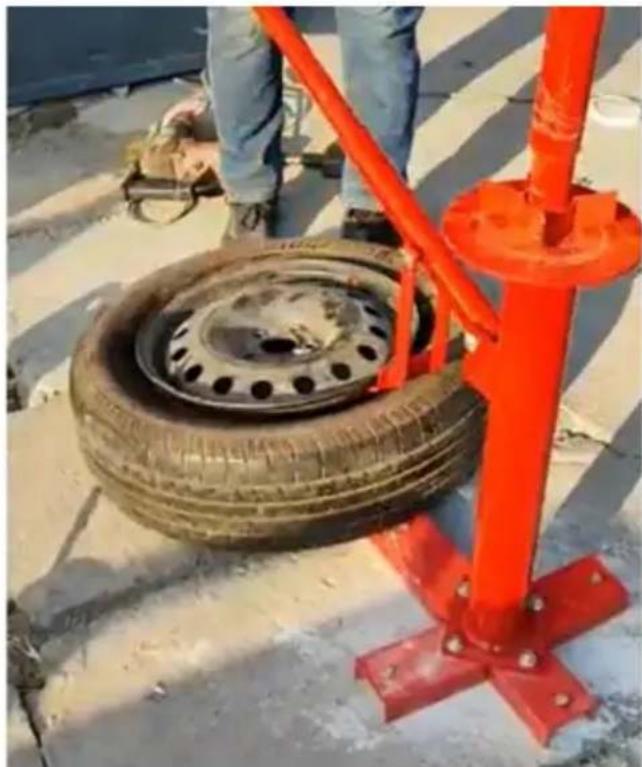

A. Den Reifen abnehmen

1. Führen Sie das Brecheisen (10) in das Casina-Rohr (4) ein. Platzieren Sie die Bogenschaufel zwischen Nabe und Reifen. Drücken Sie fest auf das Brecheisen (10), um den Reifen von der Nabe zu lösen.

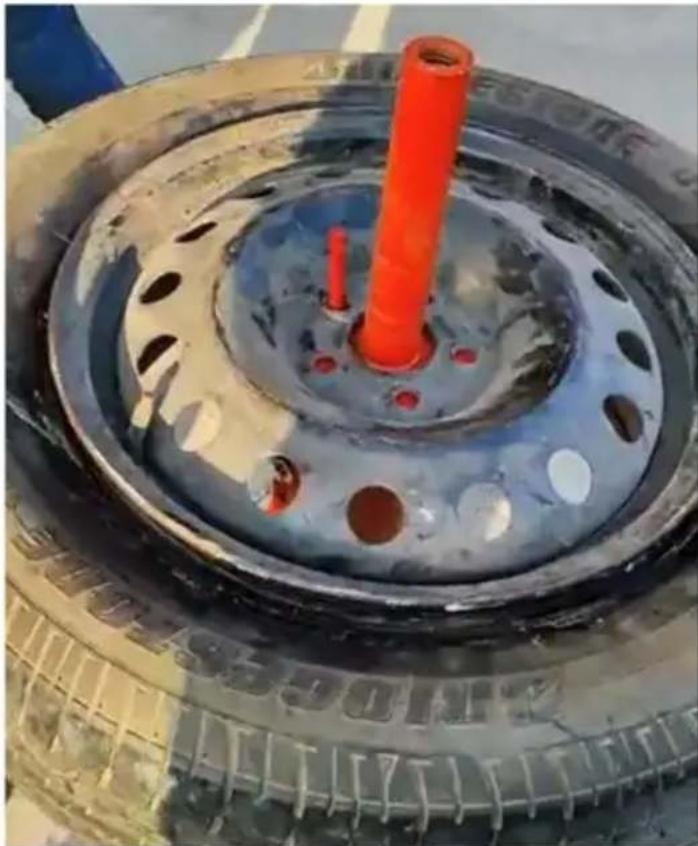

1. Setzen Sie das ganze Rad auf den Reifenwechsler und richten Sie das Loch im Rad auf eine Linie mit dem Passstift aus.

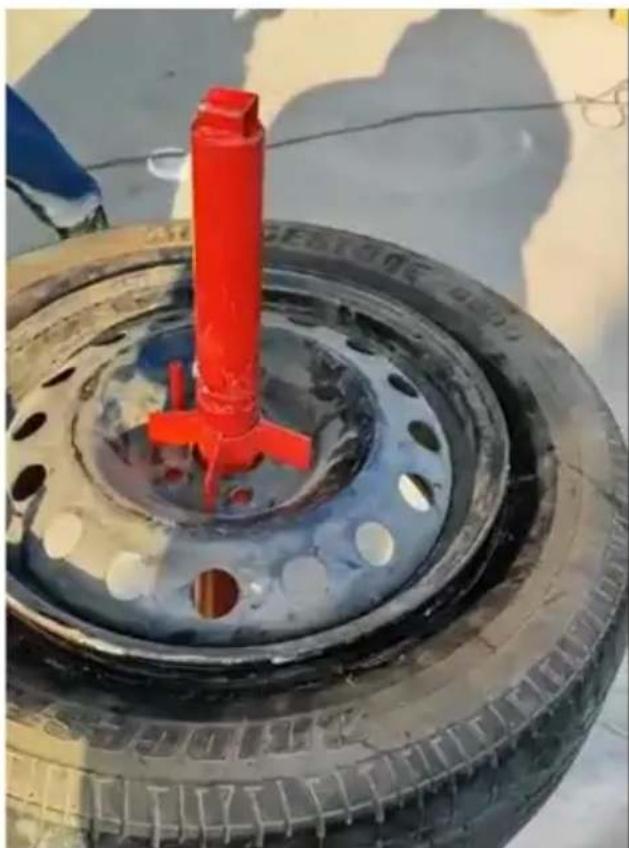

1. Setzen Sie die Platte (8) und die Gewindestange (9) ein und drehen Sie die Gewindestange, sodass die Platte die Nabe verdichtet.

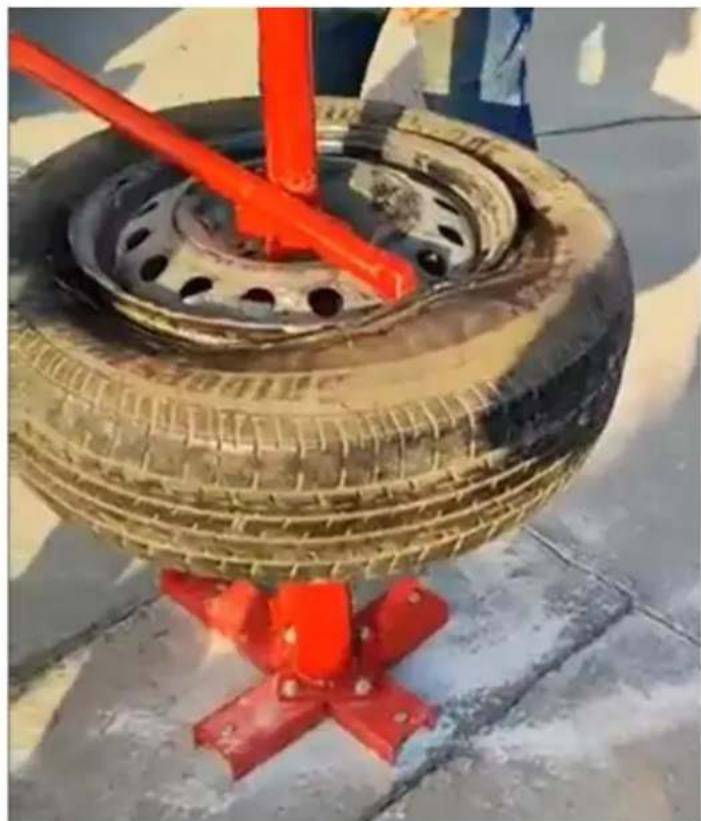

1. Hebeln Sie mit dem Brecheisen (10) eine Seite des Reifens von der Nabe und drehen Sie gegen die Gewindestange (9), um den Reifen von der Nabe zu lösen.

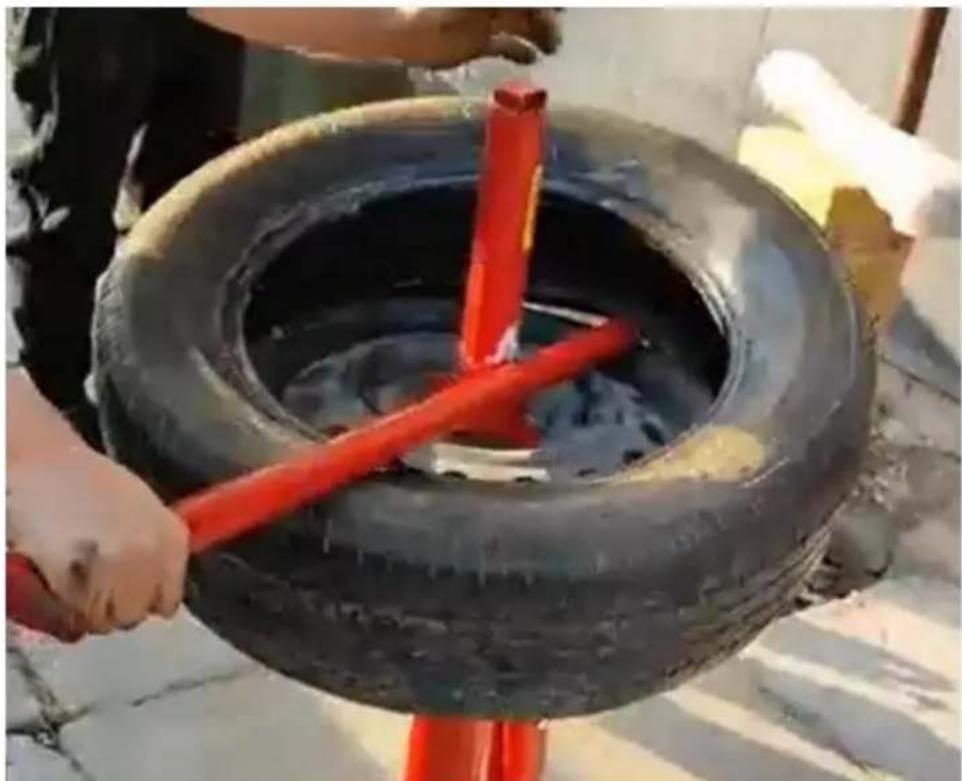

1. Wiederholen Sie Schritt 4, um die andere Seite des Reifens von der Nabe zu entfernen.

B. Reifenmontage

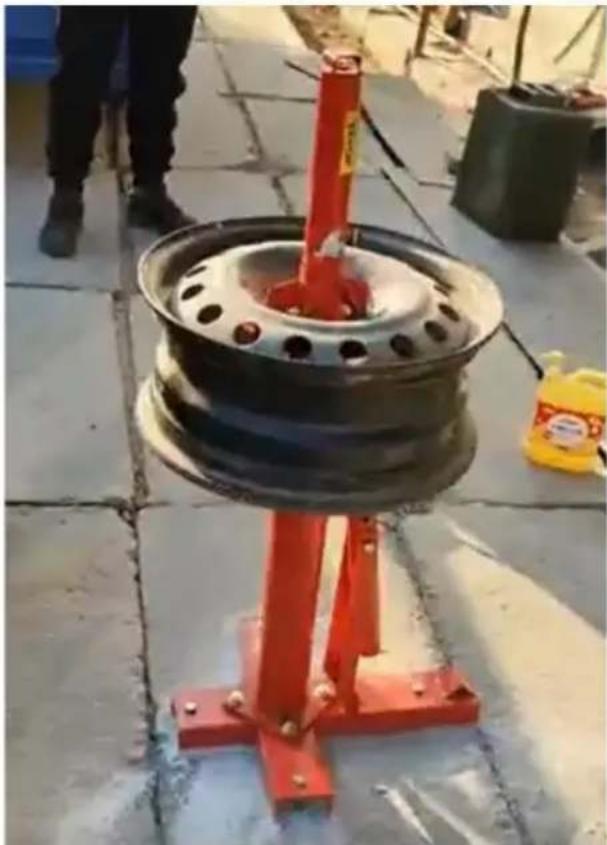

1. Befestigen Sie die Nabe am Reifenwechsler.

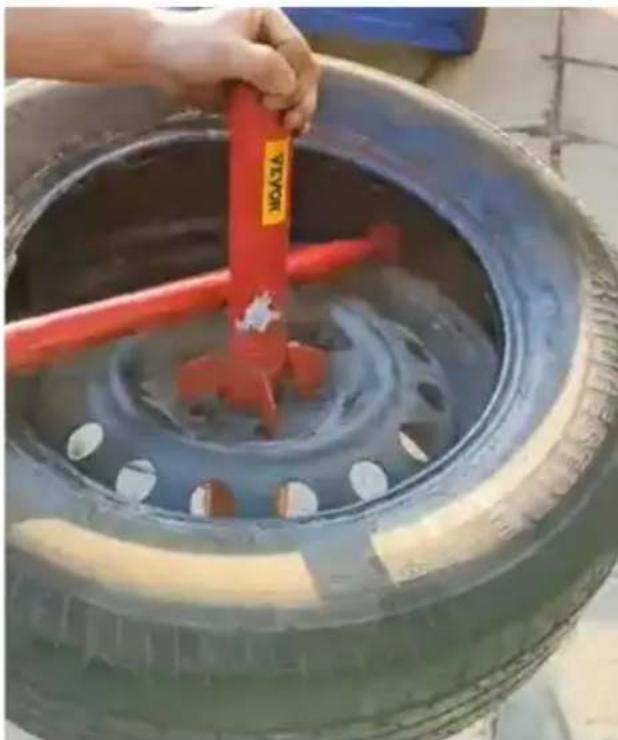

1. Führen Sie eine Seite des Reifens ein und drehen Sie ihn mit dem Brecheisen (10) gege Die Gewindestange (9) dient zum Belasten einer Seite des Reifens in die Nabe.

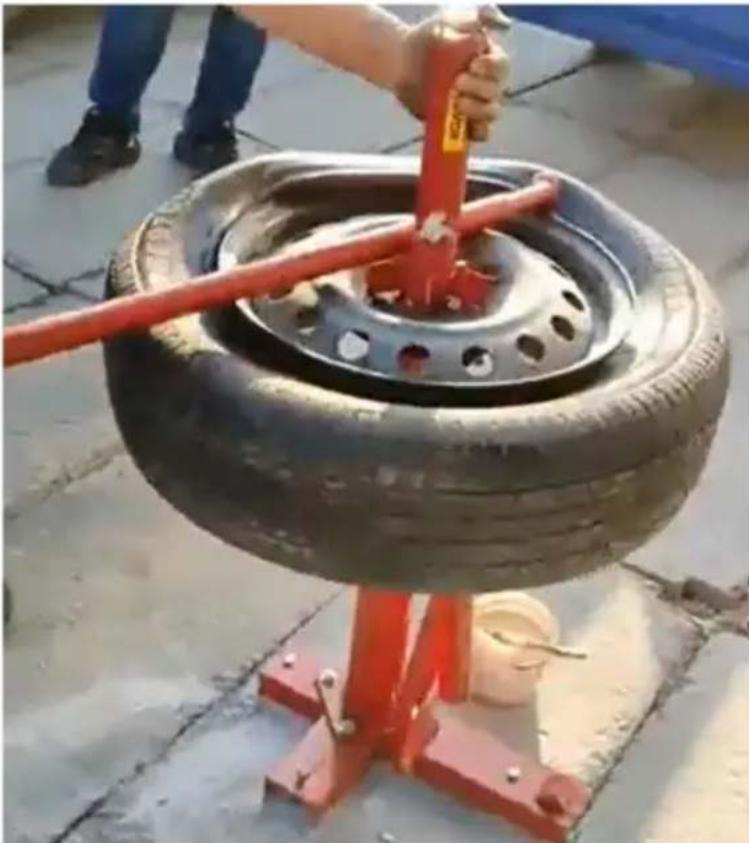

1. Wiederholen Sie Schritt 2, um die andere Seite des Reifens in die Nabe zu laden.
