GEBRUIKSAANWIJZING LTCZ-B Vevor
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.
VEVOR®
TOUGH TOOLS, HALF PRICE

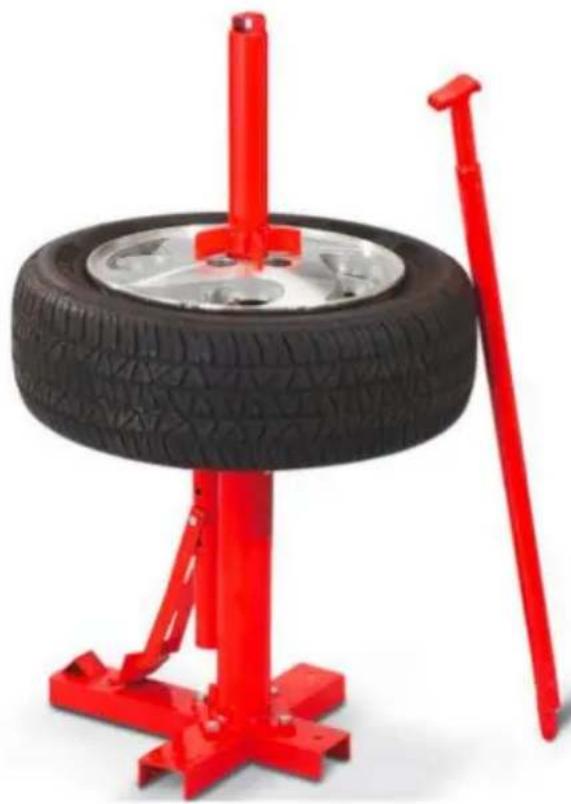

BANDENWISSELAAR
MODEL: LTCZ-B
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact
ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.
SPECIFICATIES
| Model | Band monterenDiameter(duim) | Netto gewicht(kg) | GoorGewicht(kg) | Pakketgrootte(mm) |
| LTCZ-B | 8-16 | 14.5 | 15.5 | 940×230×230 |
Veiligheid en waarschuwing
ÿ Lees en begrijp deze hele handleiding voordat u dit product monteert, installeert, bedient of
onderhoudt. Als u deze waarschuwingen niet opvolgt,
en instructies kunnen de dood, persoonlijk letsel of schade aan uw kind veroorzaken.
waardevolle
eigendommen. ÿ Laat de bandenspanning af voordat u deze bandenwisselaar gebruikt.
ÿ Draag altijd een door de ANSI goedgekeurde veiligheidsbril, stalen neuzen en
beschermende handschoenen bij het bedienen van de
bandenwisselaar. ÿ Controleer voor en na elk gebruik of alle hardware aanwezig is.
stevig vastgezet. Regelmatig controleren op schade. Als er sprake is van rafelen of vervorming
gevonden, stop dan onmiddellijk met het gebruik ervan.
ÿ Gebruik gezond verstand tijdens het werken. Blijf alert en concentreer je wanneer
het instellen en gebruiken van de bandenwisselaar. Werk nooit onder de
invloed van alcohol, drugs of medicijnen.
ÿ Houd de werkplek schoon tijdens het monteren en gebruiken van de bandenwisselaar.
en goed verlicht. Houd toeschouwers en kinderen uit de werkruimte. ÿ Kleed u gepast.
Draag nooit loszittende kleding of sieraden wanneer
werkend. Houd lang haar tegen en houd haar, kleding en handschoenen uit de buurt
van bewegende delen.

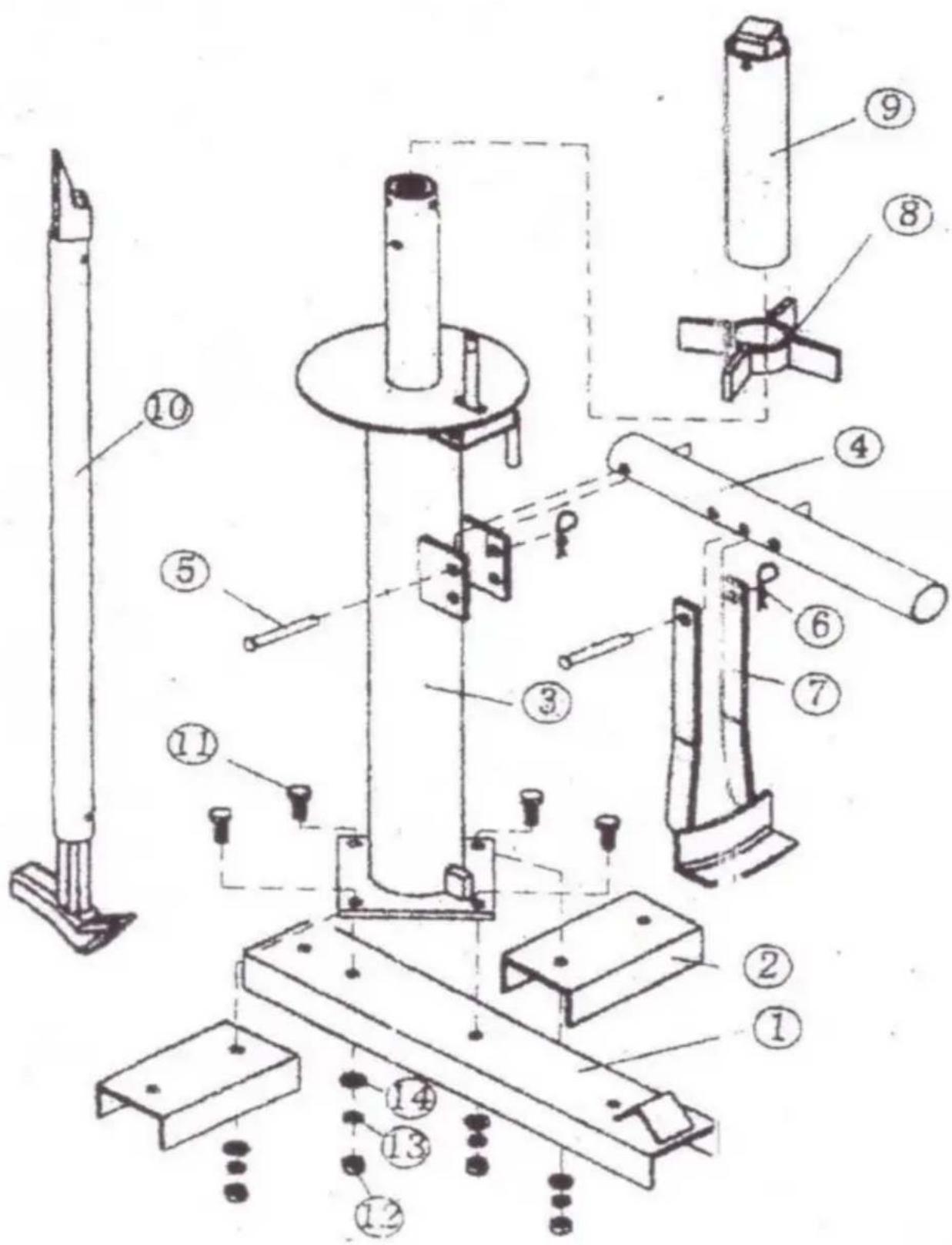

INHOUD VAN HET PAKKET
| Artikelnr. | Beschrijving | Aantal | Artikelnr . | Beschrijving | Aantal |
| 1 | Lange Been | 1 | 8 | Platen | 1 |
| 2 | Korte Been | 2 | 9 | Draadstang | 1 |
| 3 | Steunstang | 1 | 10 | Koevoet | 1 |
| 4 | Casina-pijp | 1 | 11 | Bout M10×25 | 4 |
| 5 | 2 | 12 | Moer M10 _Vergrendeling spincode | 4 | |
| 6 | R-pin | 2 | 13 | Veerring | 4 |
| 7 | Boog schop | 1 | 14 | Plaatwasser | 4 |
INSTALLATIEGIDS:
A. Plaats het korte been (2) aan weerszijden van het lange been (1) en lijn het uit verticaal. Bevestig de steunstang (3) aan de korte poot (2) en de lange poot (1) met bouten (11), moeren (12), veerring (13) en plaatring (14).
B. Til de casinabuis (4) op en lijn de gaten op de casinabuis uit buis (4) en steunstang (3), steek de borgpen (5) in de gaten, steek Bevestig de R-pen (6) ten slotte aan het gat van de borgpen (5).
C. Til de boogschep (7) op en lijn de gaten op de behuizing uit pijp (4) en boogschep (7), steek de borgpen (5) in de gaten, steek R pin(6) ten slotte in het gat van de borgpen(5).
D. Bevestig het onderdeel met behulp van expansieschroeven.
WERKING.

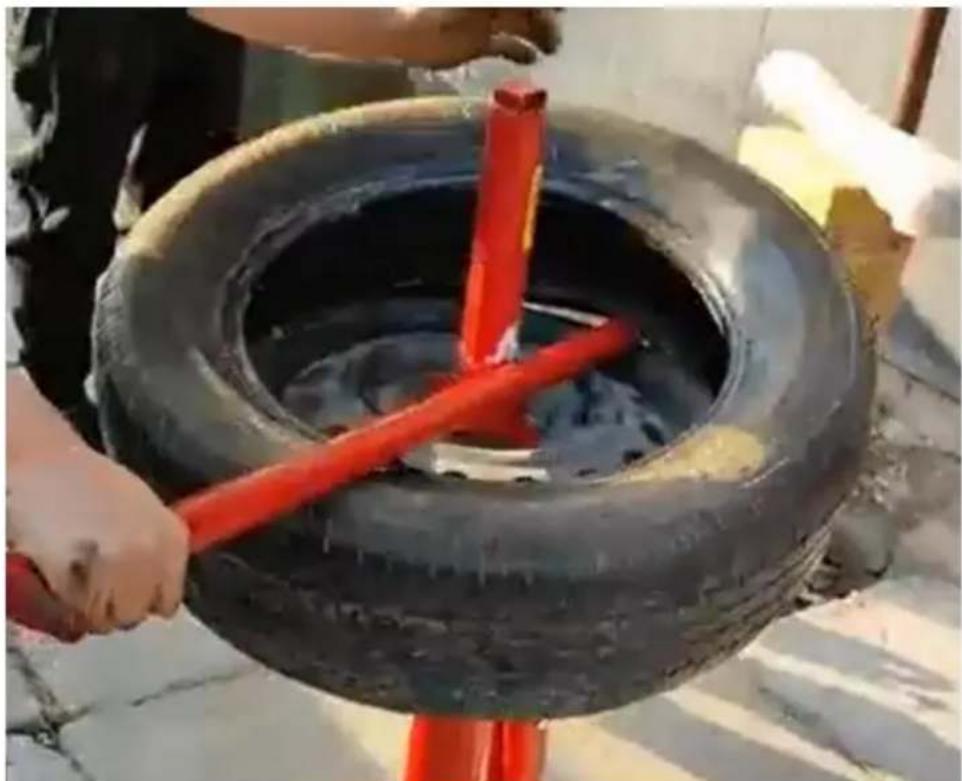

A. Verwijder de band

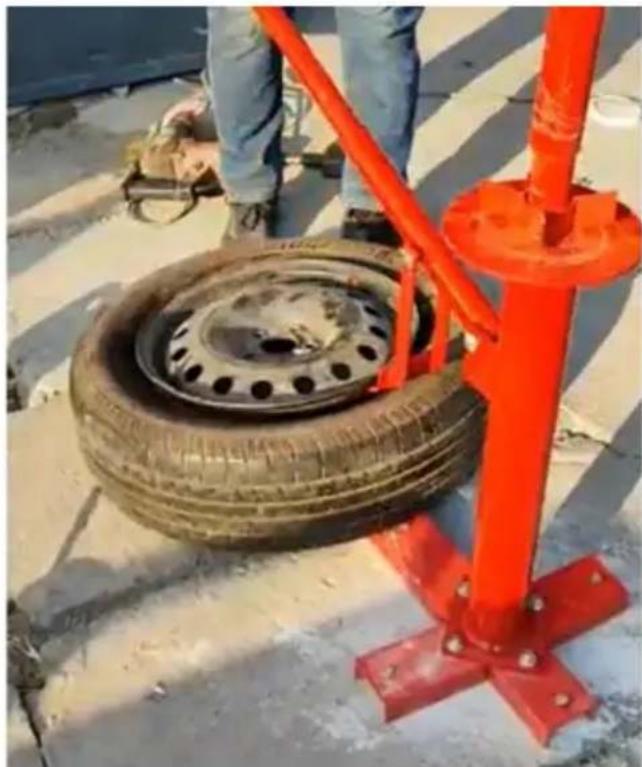

- Steek de koevoet (10) in de buis van de cabine (4). Plaats de boogschep tussen de naaf en de band. Druk hard op de koevoet (10) om de band los te maken van de naaf.

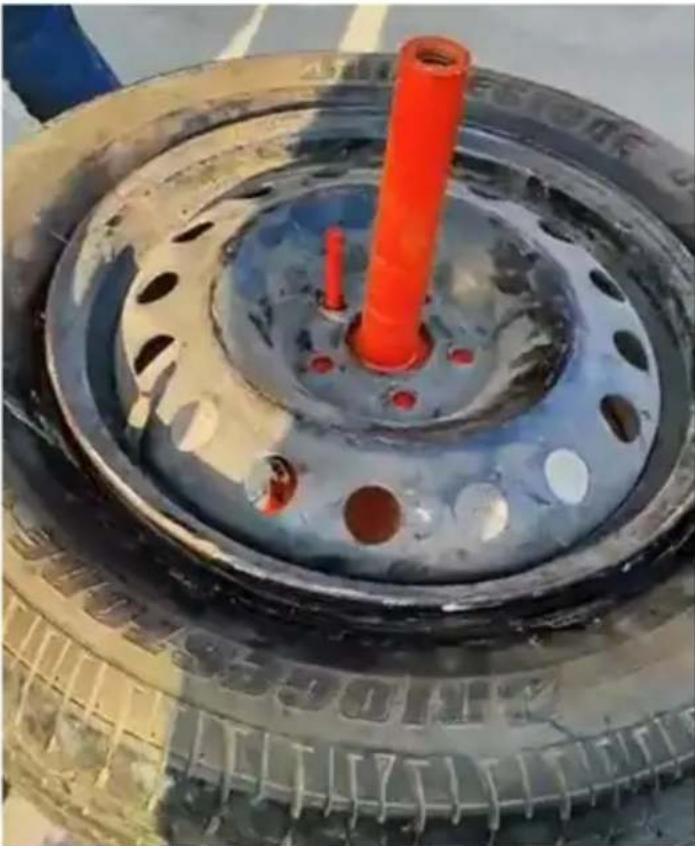

- Plaats het hele wiel op de bandenwisselaar en plaats het gat in het wiel op één lijn met de paspen.

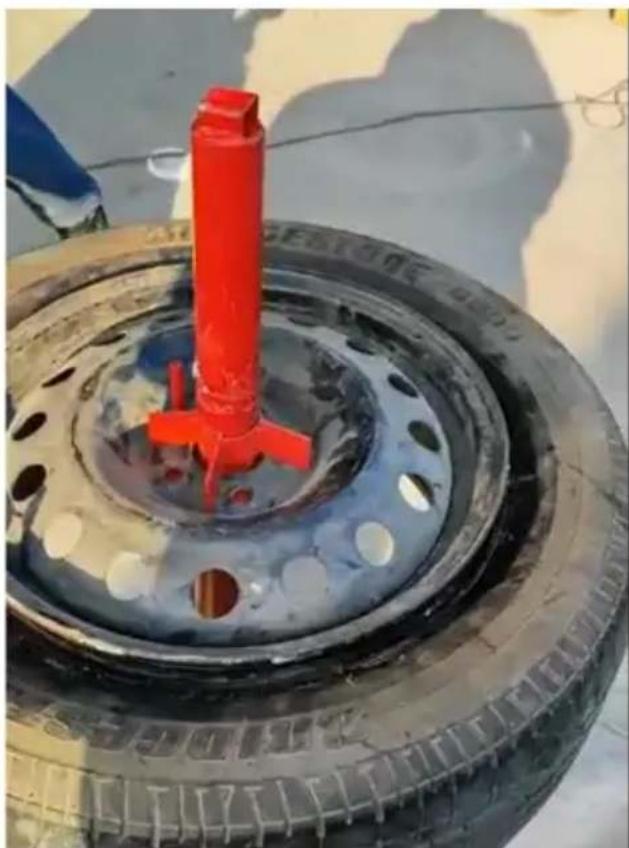

- Plaats de plaat (8) en de draadstang (9), draai de draadstang zodat de plaat de naaf samendrukt.

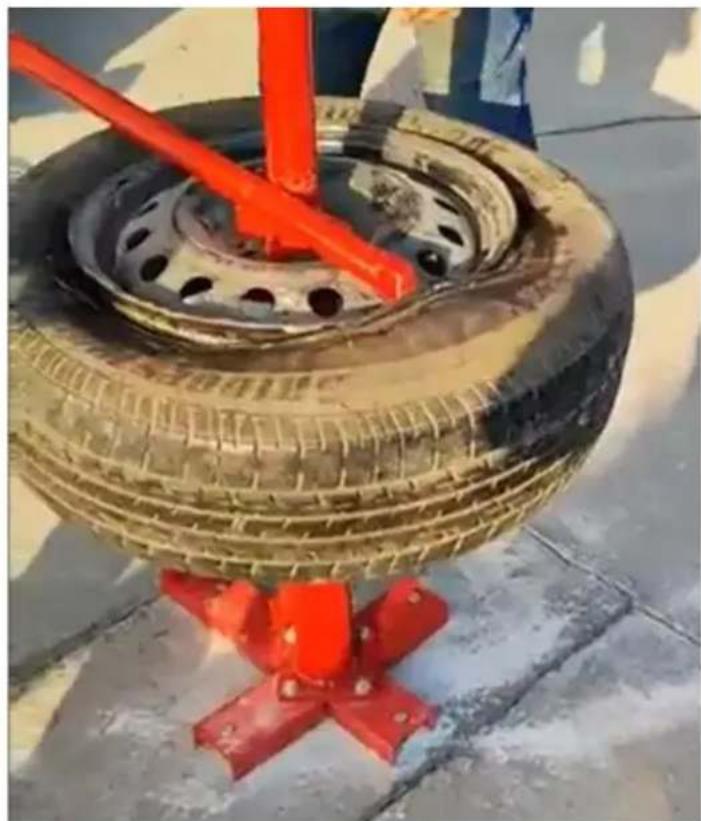

- Gebruik de koevoet (10) om één kant van de band van de naaf los te wrikken en draai tegen de draadstang (9) om de band van de naaf te pellen.
- Herhaal stap 4 om de andere kant van de band van de naaf te verwijderer

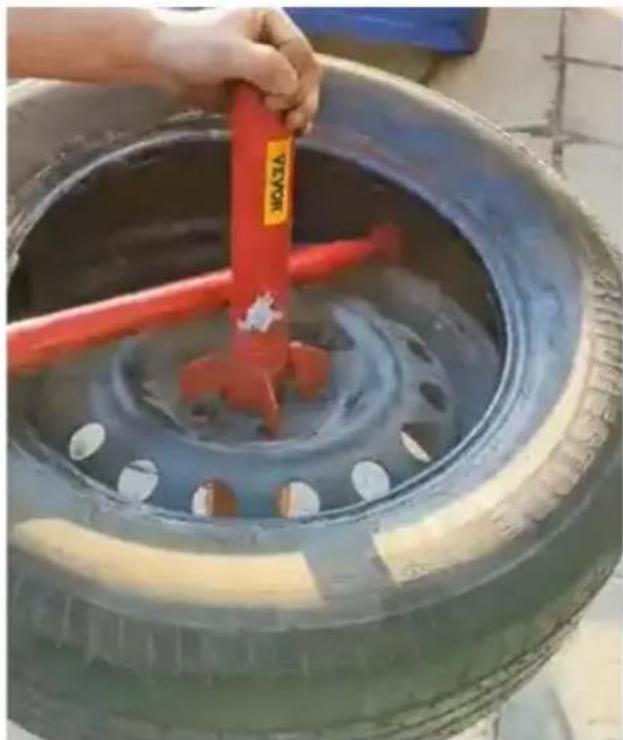

BÿBandenmontage

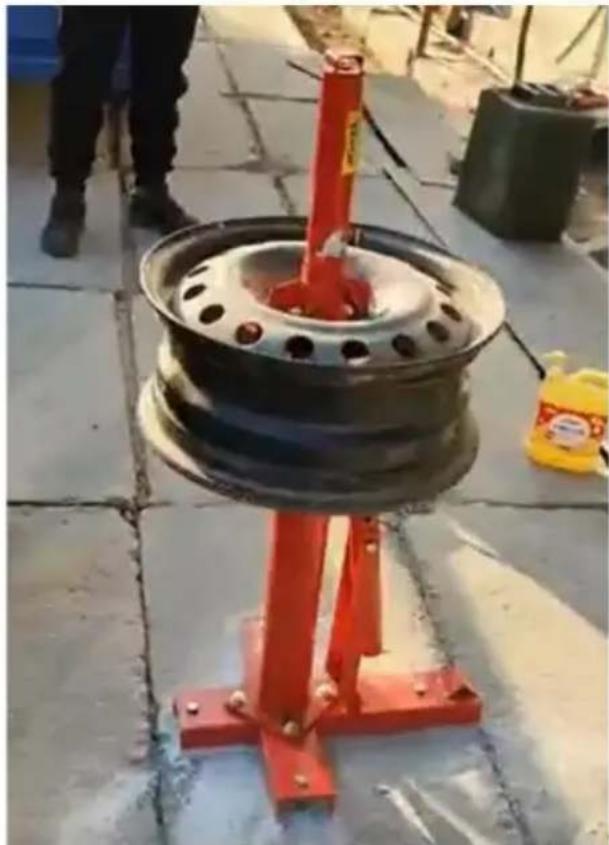

- Bevestig de naaf aan de bandenwisselaar.

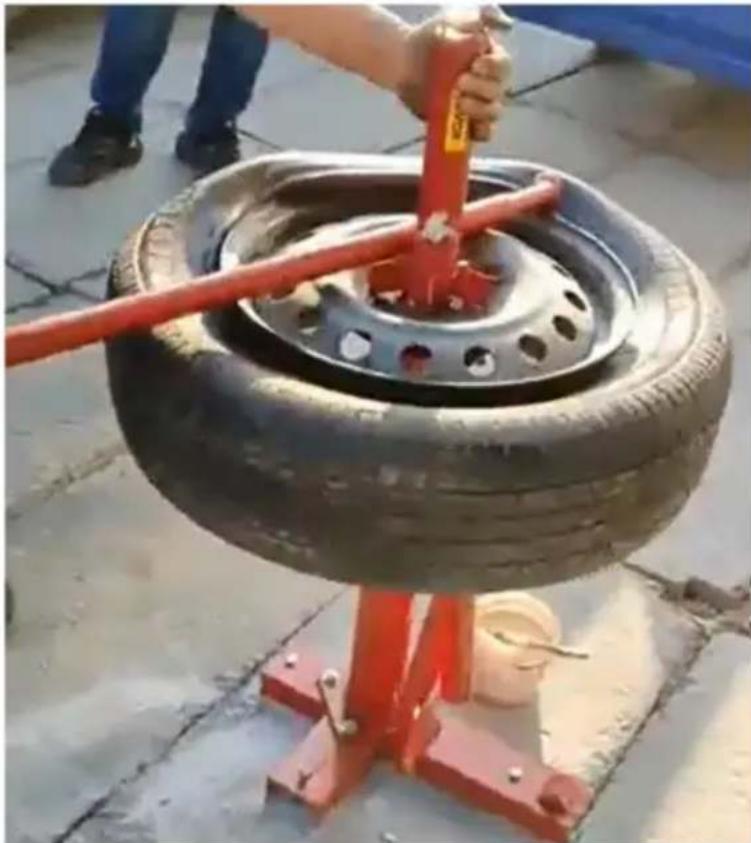

- Plaats één kant van de band en draai met de koevoet (10) tegen de zijkant . de draadstang (9) om één zijde van de band in de naaf te laden.
- Herhaal stap 2 om de andere kant van de band in de naaf te laden.
