8625-4 - Strumento meccanico Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	8625-4
Tipo di prodotto	Estrattore di ingranaggi meccanico
Forza di trazione max (secondo modello)	1 t, 1,5 t, 2,7 t, 4 t
Apertura max delle ganasce (secondo modello)	3 po, 4 po, 6 po, 8 po
Stile strutturale	Meccanico a due o tre gambe
Materiale principale	Acciaio temprato
Parti incluse	Asta filettata, linguetta di trazione (6), bulloni (6), dadi (6), anello di estrazione, piedi artigliati (3)
Funzione principale	Rimuovere cuscinetti, ingranaggi, pulegge dall'albero
Utilizzo consigliato	Manutenzione meccanica, officina, automobili
Sicurezza	Indossare occhiali ANSI, guanti, scarpe di sicurezza; controllare lo stato prima dell'uso
Manutenzione	Pulire dopo ogni utilizzo con un panno; riporre in un luogo asciutto e sicuro
Riparabilità	Utilizzare solo ricambi originali; assistenza tecnica tramite www.vevor.com/support
Garanzia	Certificato di garanzia elettronico disponibile online
Paese di fabbricazione	Cina

Domande frequenti - 8625-4 Vevor

Come utilizzare l'estrattore di ingranaggi Vevor 8625-4 ?

Posizionare la vite centrale nel foro centrale dell'albero. Agganciare gli artigli (piedi artigliati) all'anello esterno del cuscinetto. Ruotare la maniglia per tirare l'artiglio e spostare il cuscinetto verso l'esterno lungo l'asse.

Qual è la forza di trazione massima del modello 8625-4 ?

Il modello 8625-4 è disponibile in diverse varianti con forze di trazione massime di 1 t, 1,5 t, 2,7 t e 4 t a seconda del modello esatto. Controllare l'etichetta del proprio dispositivo.

Come scegliere la giusta apertura delle ganasce ?

Le aperture disponibili sono 3, 4, 6 e 8 pollici. Scegliere un'apertura leggermente superiore al diametro del pezzo da estrarre per un buon aggancio.

Quali precauzioni di sicurezza devo prendere ?

Indossare occhiali di sicurezza certificati ANSI, guanti da lavoro robusti e scarpe di sicurezza. Ispezionare l'utensile prima di ogni utilizzo. Mantenere l'area di lavoro pulita e ben illuminata.

Come si mantiene l'estrattore Vevor 8625-4 ?

Dopo ogni utilizzo, asciugarlo con un panno pulito. Riporlo in un luogo asciutto e sicuro, fuori dalla portata dei bambini. Controllare regolarmente l'assenza di parti rotte o allentate.

Posso utilizzare artigli di ricambio non originali ?

No, utilizzare solo ricambi originali Vevor per garantire la sicurezza e il corretto funzionamento. Contattare l'assistenza tecnica per i ricambi.

Come assemblare l'estrattore ?

Fissare gli artigli (piedi artigliati) alla linguetta di trazione utilizzando i bulloni e i dadi forniti. Per un modello a tre gambe, utilizzare tre artigli; per un modello a due gambe, utilizzarne due. Serrare saldamente.

Dove trovare l'assistenza tecnica ?

Visitare www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico.

Qual è la differenza tra i modelli della serie 8625-4 ?

I modelli differiscono per la forza di trazione massima (1/1,5/2,7/4 t) e l'apertura massima delle ganasce (3/4/6/8 pollici). Il principio di funzionamento rimane lo stesso.

Questo estrattore può essere utilizzato su cuscinetti di automobile ?

Sì, è progettato per la manutenzione meccanica, in particolare per rimuovere cuscinetti da alberi, ingranaggi e pulegge in applicazioni automobilistiche.

MANUALE UTENTE 8625-4 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

ESTRATTORE PER INGRANAGGI

MODELLO:8625-4

Continuiano a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparnia la meta", "Meta prezzo" o qualsi ai altra espressione simile da nei utilizzata rappresenta solo una stima del risparmio potresti darre vantage di determinati utensili da nei rispetto ai principali marchi principali e dosi non necessariamente intendono copire tutte le categorie di utensili da nei offerti. Ti ricordiamo cortesamente di verificare attendamente quando effettui un ordine con nei se stai effettivamente risparmiando la meta rispetto ai principali marchi principali.

VEVOR®

ESTRATTORE PER INGRANAGGI

MODELLO: 8625-4

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattarci: Supporto technique e certificate di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul nostro prodotto.

Sicurezza e avventenza

y Leggere e comprendere l'intero manuale prima di assemblare, installare, utilizzato o effettuare la manutenzione di quello prodotto. La mancata osservanza di queste avvertenze e le istruzioni possono causare morte, lesioni personali o danni preziosi proprieta.
y Durante il montaggio e l'utilizzo di quello prodotto, Maintainere pulita l'area di lavoro e ben illuminati, e tengono gli spettatori e i bambini fuori dal lavoro zona.
y Indossare occhiali di sicurezza approvati ANSI, quanti da lavoro resistenti e scarpe antinfortunistiche durante l'uso.
y Utilizzare solo come previsto. y

Prima di anni utilizzato, ispezionare le condizioni generali del prodotto. Controllare per: parti rotte, incrinate o piegate, parti allentate o mancanti e qualiasi condizione che potrebbe compensettere il corretto funzionamento del prodotto.
Dopogni utilizzato, pulire con un panno pulito. Quindi, conservare il prodotto in un luogo sicuro e asciutto, fuori alla portata dei bambini e di altre persone non autorizzate persone.
y Assicurarsi che vengano utilizzati solo pezioni originali per la sostituzione e la riparazione. y Fare attenzione al carico dinamico! Il movimento improvisato del carico più breveme create un carico eccessivo, causando il guasto del prodotto.

Specifiche

Serie di modelli	8625-4
Forza di trazione massima (t)	1/1,5/2,7/4
Apertura massima della mascella (pollici)	3/4/6/8
Stile strutturale	Meccanico

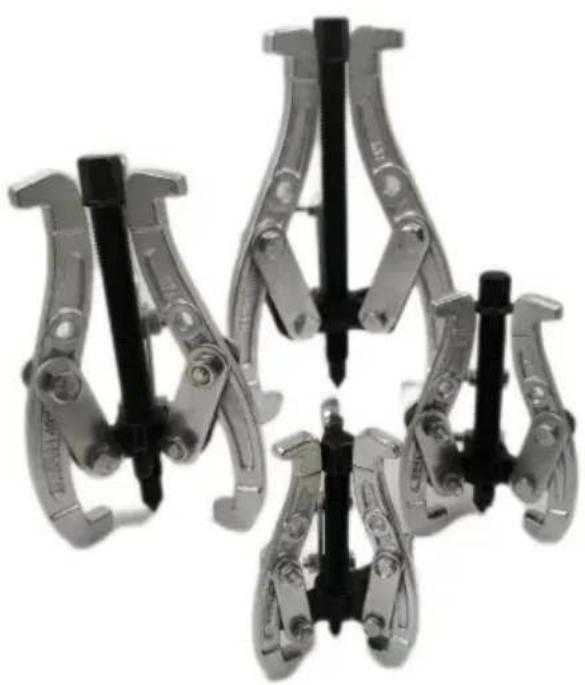

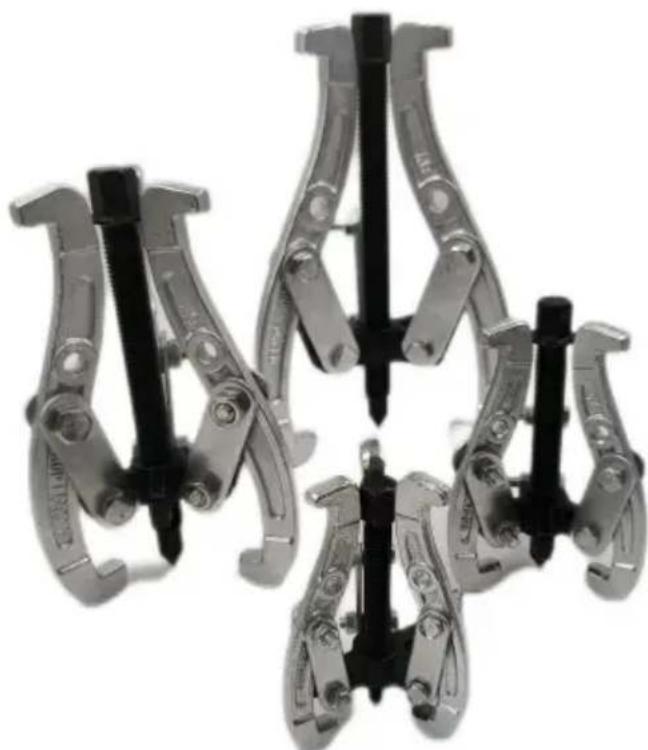

Figura del prodotto

Di seguito sono riportati 4 modelli diversi e la distinta base per ciascun modello.

Parte	Descrizione	Quantità
1	Stelo a vite	1
2	Linguetta di estrazione 6
3	Bullone	6
4	Noce	6
5	Anello di trazione	1
6	Piedi ad artiglio	3

NOTA:

Per il montaggio di agli uomini sono necessari 6 dadi semplici. Inoltre, ti presentiamo 6 dadi anticaduta, che puoi scegliere utilizzare in base al funzionamento effettivo.

Istruzioni per l'installazione

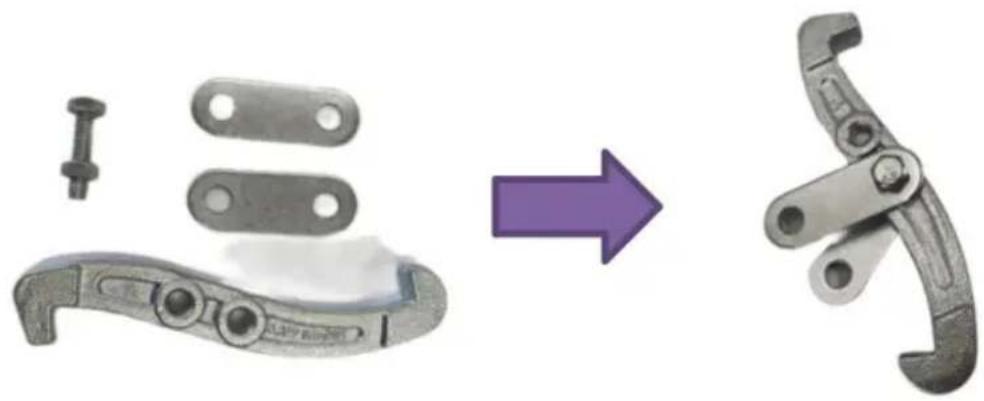

Fase 1.

Fase 2.

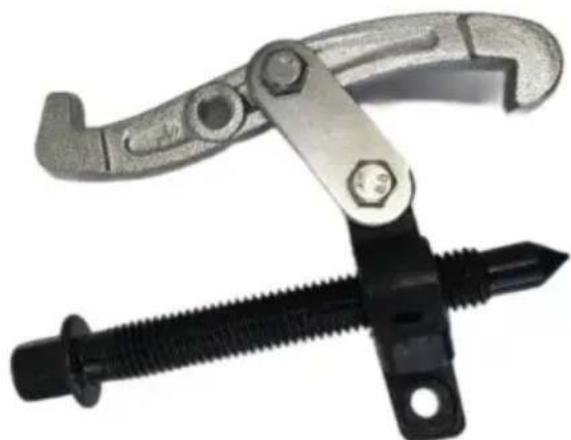

Fase 3.

Fase 4.

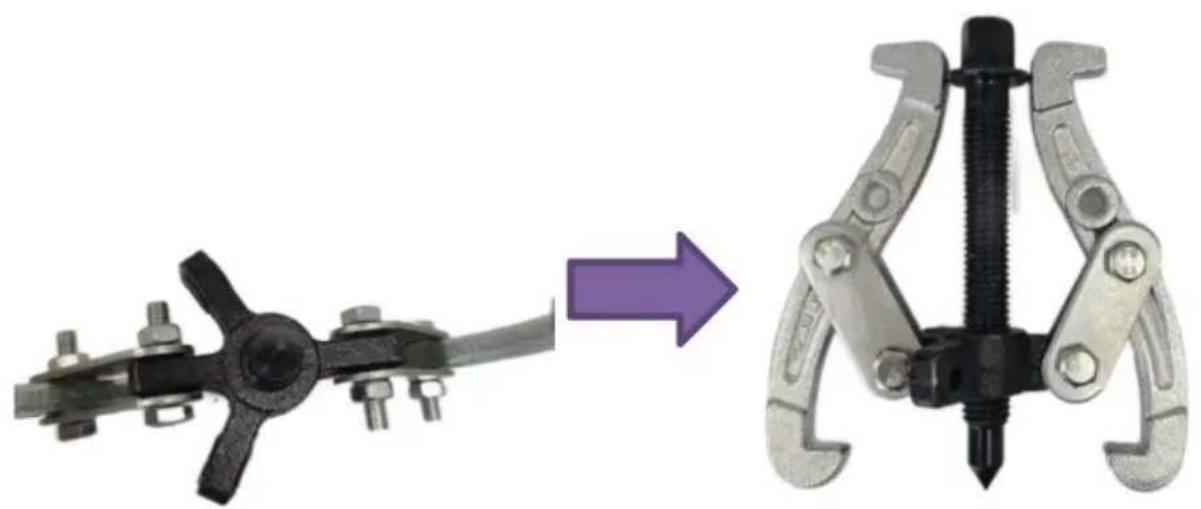

Modello a doppia gamba

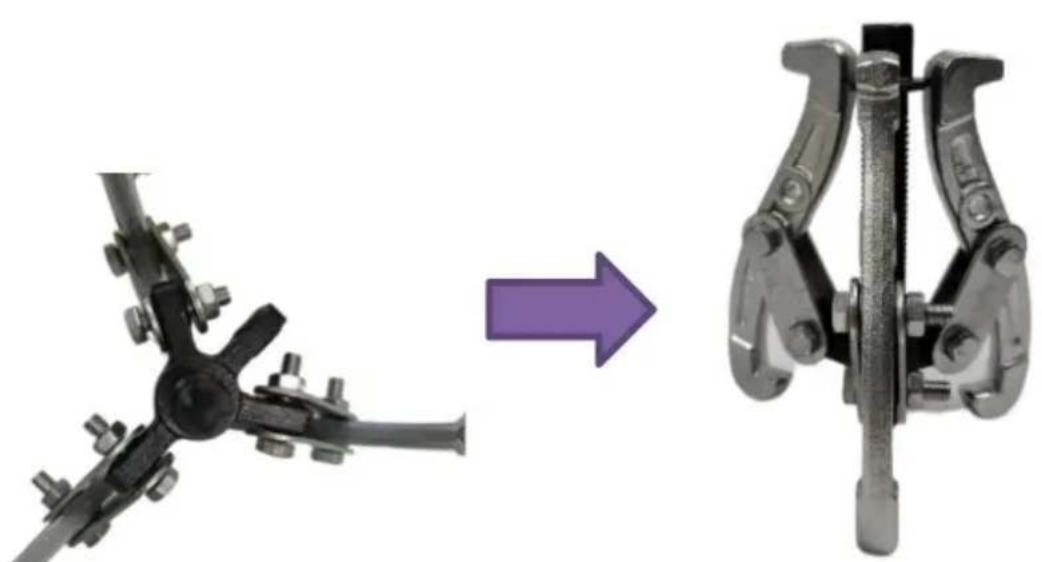

Modello a tre gambe

Istruzioni

A. L'estrattore per ingranaggi viene spesso utilizzato nella manutenzione meccanica.
B. Viene utilizzato principalmente per rimuovere i cuscinetti danneggiati dall'albero lungo l'asse.
C. è costituito principalmente da una maniglia rotante, un'asta filettata e un artiglio di trazione. Ci sono due artigi, tre artigi, la dimensione principale della lunghezza della trazione artiglio, spaziatura dell'artiglio di trazione e lunghezza della vite, per adattarsi a diversi diametri e diverse profondità di installmente coassiale del cuscinetto.
D. Quando è in uso, il centro della vite è posizionato nel foro centrale dell'estremità dell'albero per regolare la posizione dell'artiglio di trazione in modo che l'articlio di trazione sia agganciato all'anello esterno del cuscinetto e la maniglia rotante effettua la trazione azionare l'articlio per spostare il cuscinotto verso l'esterno lungo l'asse e rimuoverlo.

Manufacturer: Shanghaiuxinmuyeyouxiangonsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support Made In China
