MANUALE UTENTE SKF-B40F Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

Macchina per il ghiaccio commerciale

Modello: SKF-B40F SKF-B45F

SKF-C50F SKF-C55F

È importante leggere attentamente queste istruzioni e conservarle per riferimento futuro.

	Avvertenza: per ridurre il rischio di lesioni, l'utente o leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle norm Il funzionamento è soggetto alle seguenti due condizio Questo dispositivo non può causare interferenze danno (2) questo dispositivo deve accettare qualsiasi interfere ricevuta, comprese le interferenze che potrebbero causa funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Dire Europea 2012/19/CE. Il simbolo del bidone della spazz barrato indica che nell'Unione Europea il prodotto richie raccolta differenziata dei rifiuti. Ciò vale per il prodotto accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti i normali rifiuti domestici, ma devono essere portati in u di raccolta per il riciclaggio di dispositivi elettrici ed e

IMPORTANTI ISTRUZIONI DI SICUREZZA

Quando si utilizzano apparecchi elettrici, è necessario seguire le precauzioni di sicurezza di base per ridurre il rischio di incendio, scos elettriche e lesioni A persone o cose. Leggere tutte le istruzioni prima utilizzare la macchina per la prima volta.

ATTENZIONE: IL GHIACCIO NON PUÒ ESSERE CONSERVATO NEL CONTENITORE DEL GHIACCIO DURANTE LA NOTTE, NON È FRIGORIFERO, IL GHIACCIO VERRÀ SCIOLTO IN ACQUA E USCIRÀ DALLA MACCHINA.

1. Se si collega alla rete idrica, ATTENZIONE: è necessario collegare

fornitura di acqua potabile;

1. La macchina è destinata all'uso in applicazioni domestiche e simili come:

-aree cucina per il personale nei negozi, uffici e altri ambienti di lavoro -fattorie

-dai clienti negli hotel, motel e altri ambienti di tipo residenziale;

-Ristorazione e industrie affini.

1. La macchina deve essere utilizzata all'interno di porte e senza ost circondati buon posto di ventilazione. Tra i quattro lati della macchina parete devono esserci almeno 50 cm.

2. Quando si utilizzano apparecchi elettrici, è necessario seguire le precauzioni di sicurezza di base per ridurre il rischio di incendio, scos elettriche e lesioni a persone o cose. Leggere tutte le istruzioni prima utilizzare qualsiasi apparecchio.

3. Non utilizzare questo o qualsiasi altro apparecchio con un cavo danneggiato.

4. Collegare solo a prese adeguatamente polarizzate. Nessun altro apparecchio deve essere collegato alla stessa presa. Assicurarsi che la spina sia completamente inserita nella presa.

5. Non posizionare la macchina e il cavo di alimentazione vicino a materiale infiammabile. Non coprire il cavo. Non immergerlo in acqua.

6. Si sconsiglia l'uso di prolunghe, poiché potrebbe surriscaldarsi e costituire pericolo di incendio.

7. Scollegare il produttore di ghiaccio prima di pulirlo o effettuare qua riparazione o manutenzione.

8. Prestare attenzione e supervisione quando l'apparecchio viene utilizzato vicino a bambini.

9. Non utilizzare il produttore di ghiaccio all'aperto. Evitare la luce si diretta e assicurarsi che ci siano almeno 5 pollici di spazio tra il retti dell'unità e il muro.

10. Non utilizzare liquidi diversi dall'acqua nell'unità per produrre il ghiaccio.

11. Non pulire il produttore di ghiaccio con detergenti infiammabili. I f

possono creare pericolo di incendio o esplosione.

1. Non ribaltare la macchina.
2. Se il produttore di ghiaccio viene portato all'interno dall'esterno du il periodo invernale, attendere alcune ore per riscaldarsi a temperatura ambiente prima di collegarlo alla fonte di alimentazione.
3. Questa unità deve essere adeguatamente messa a terra per la v sicurezza. Il cavo di alimentazione è dotato di una spina a tre poli accoppiata con prese a muro standard a tre poli per ridurre al minim possibilità di scosse elettriche.
4. Collega il tuo apparecchio ad una presa dedicata, presa a muro correttamente installata e collegata a terra. Non, in ogni circostanza l'alimentazione e/o la messa a terra devono essere indirizzate a un elettricista certificato.
5. I materiali schiumosi all'interno sono combustibili e devono essere tenuti lontani dal fuoco.
6. È vietato tirare il cavo per staccare la spina, staccare la spina è d'obbligo.

IMPORTANTE: Per evitare pericoli dovuti a instabilità, l'unità deve es posizionata su una superficie piana e uniforme.

IMPORTANTE: Per evitare pericoli dovuti a instabilità, l'unità deve es posizionata su una superficie piana e uniforme.

ATTENZIONE: questo apparecchio deve essere collegato a terra.

1) Il fusibile sul PCB è da 15 A, se modificato, deve essere azionati tecnico.
2) la fluttuazione della tensione non può essere superata del ±10% ri alla tensione nominale oppure è necessario uno stabilizzatore di tensio IMPORTANZA: A Evitare il pericolo è dovuto a causa di instabilità, l' deve essere posizionata su una superficie piana e uniforme.

PROCEDURE OPERATIVE

DISIMBALLAGGIO DEL PRODUTTORE DI GHIACCIO

1. Rimuovere tutti i materiali di imballaggio esterni ed interni. Controlla

tutti gli accessori seguenti sono inclusi o meno. Se mancano delle contattare il nostro servizio clienti. Dopo aver disimballato la macchina, consiglia di lasciarla riposare per 24 ore prima di accenderla.

1. Pulire l'interno con acqua tiepida e un panno morbido oppure pulir l'unità utilizzando la funzione Self-Clean.
2. Trova una posizione per il produttore di ghiaccio in cui sia protetta luce solare diretta e da altre fonti di calore (ad esempio fornello, forri radiatore). Posizionare il produttore di ghiaccio su una superficie piana Assicurati che ci siano almeno 5 pollici di spazio tra la parte posterici lati del produttore di ghiaccio e il muro.
3. Attendere un'ora affinché il refrigerante si stabilizzi prima di collega l'unità per l'uso iniziale.
4. L'apparecchio deve essere posizionato in un punto in cui la spina accessibile.

Contenuto del pacco

Macchina per il ghiaccio x 1

Suggerimenti caldi : controlla se tutti gli accessori seguenti sono in

Elenco accessori
NO	Descrizione	Immagine	Utilizzo	QUAN TITÀ
1	Manuale		Manuale operativo	1 PC
2	Filtro		Filtra l'acqua	1 PC
3	Tubo di drenaggio		Drenare	1 PC
4	Cucchiaio di ghiaccio		Prendi dei cubetti ghiaccio	1 PC
5	fascette in nylon		Se necessario, riparare il tubo	2 pezzi
6	Anello di salto		se necessario, fissare insieme lo scarico e il tubo drenaggio	1 PC
7	Anello di tenuta		Mettilo nel rubinetto del tubo di aspirazione. L'altro è di riserva.	2 pezzi
8	Clip blu di ricambio		Clip blu di ricambi se necessario.	2 pezzi
9	Spina di ricambio		Tappo di ricambio che collega il serbatoio se necessario.	1 PC

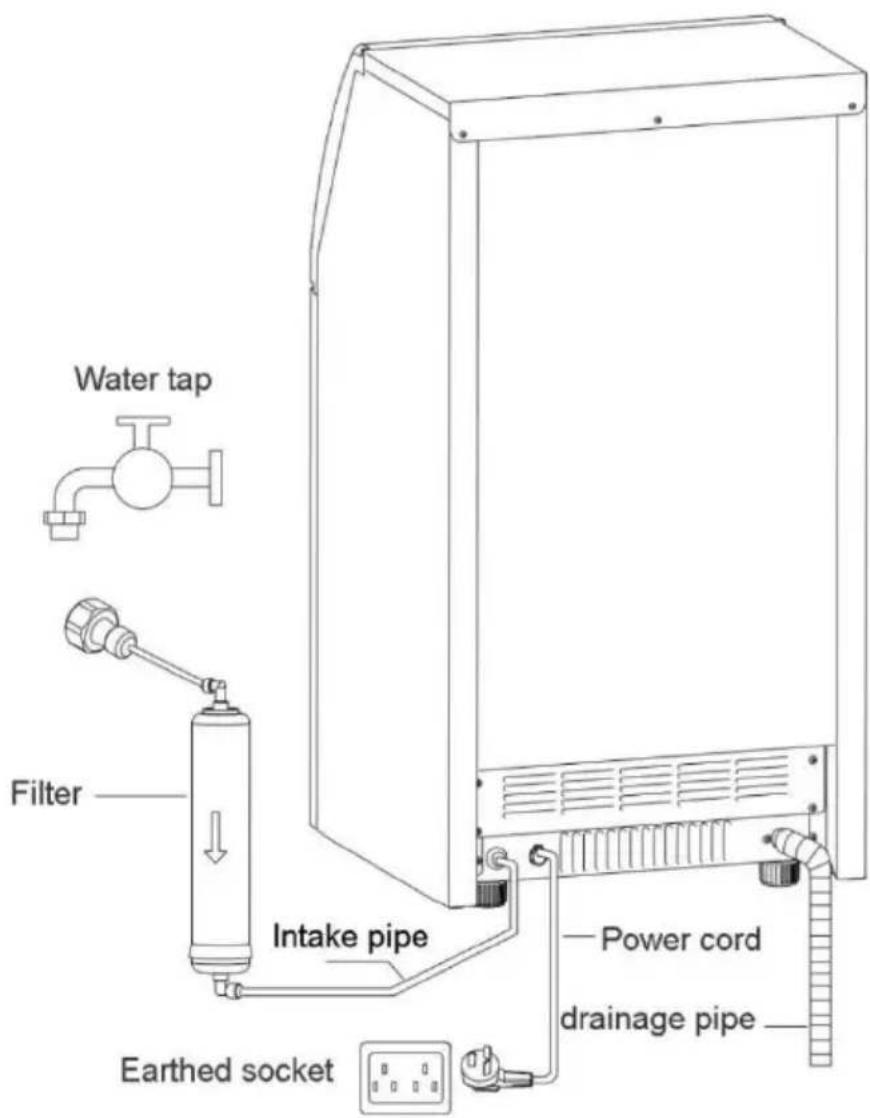

COLLEGAMENTO DEL PRODUTTORE DI GHIACCIO CON ALTRE PARTI

Collegare il produttore di ghiaccio ad altre parti facendo riferimento all schema seguente.

Collegare il tubo di scarico e il tubo di ingresso dell'acqua

Avvertenza: 1) La macchina può essere collegata solo a fonti di acq potabile e deve soddisfare gli standard locali sull'acqua potabile
2) La pressione dell'acqua deve essere compresa tra 0,1-0. 4 Mpa, s supera 0,4 Mpa , è necessario collegare una valvola riduttrice di pres
3 ) Drenaggio: IL l'uscita del tubo di scarico deve essere più bassa dell'uscita della macchina

Avvertenza: poiché il ghiaccio nel serbatoio interno si scioglierà, il tubi scarico deve essere collegato prima dell'uso e inserirlo in un contenito nella fogna.

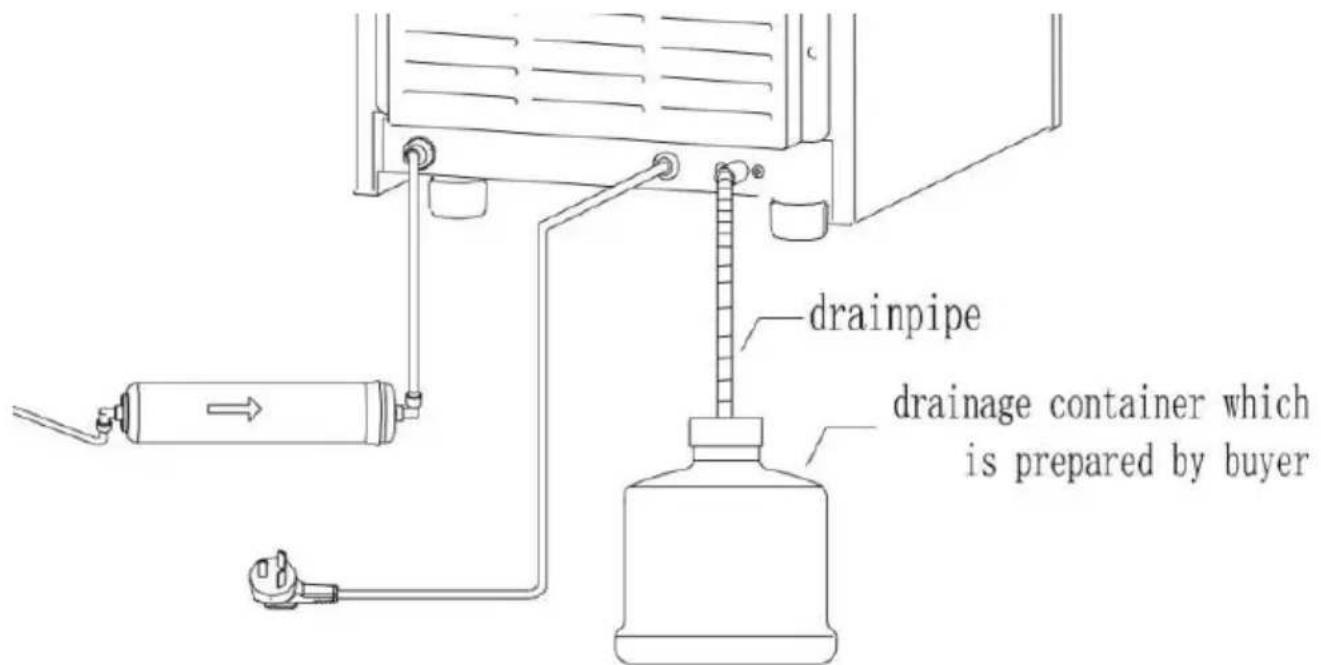

Nota: collegare un'estremità del tubo di scarico alla macchina e l'altra estremità a un contenitore o a una fogna. L'altra porta del tubo di s deve essere più bassa della porta di scarico della macchina.

È possibile utilizzare l'acqua in botte come fonte d'acqua. Ricordatevi rifornire regolarmente l'acqua. Inoltre, ruotare l'interruttore di controllo bl in verticale e chiudere l'alimentazione dell'acqua nel tubo.

1. Se si utilizza il rubinetto dell'acqua come fonte d'acqua, assicurarsi rubinetto dell'acqua sia aperto per una fornitura d'acqua continua. Se

l'acqua finisce, l'indicatore "aggiungere acqua" si accenderà.

1. Se si utilizza l'acqua in botte come fonte d'acqua. Ricordarsi di rile regolarmente l'acqua altrimenti l'indicatore di "arresto" si accenderà.

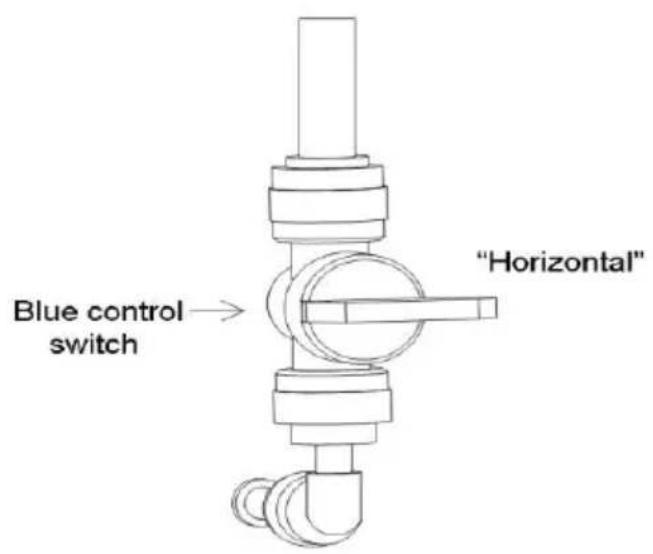

2. Quando si utilizza il rubinetto dell'acqua come fonte d'acqua, ruotar interruttore di controllo blu nella macchina in orizzontale. D'altra parte, utilizza acqua in botte come fonte d'acqua, ruotare l'interruttore di cc blu in verticale. Si prega di fare riferimento all'immagine qui sotto.

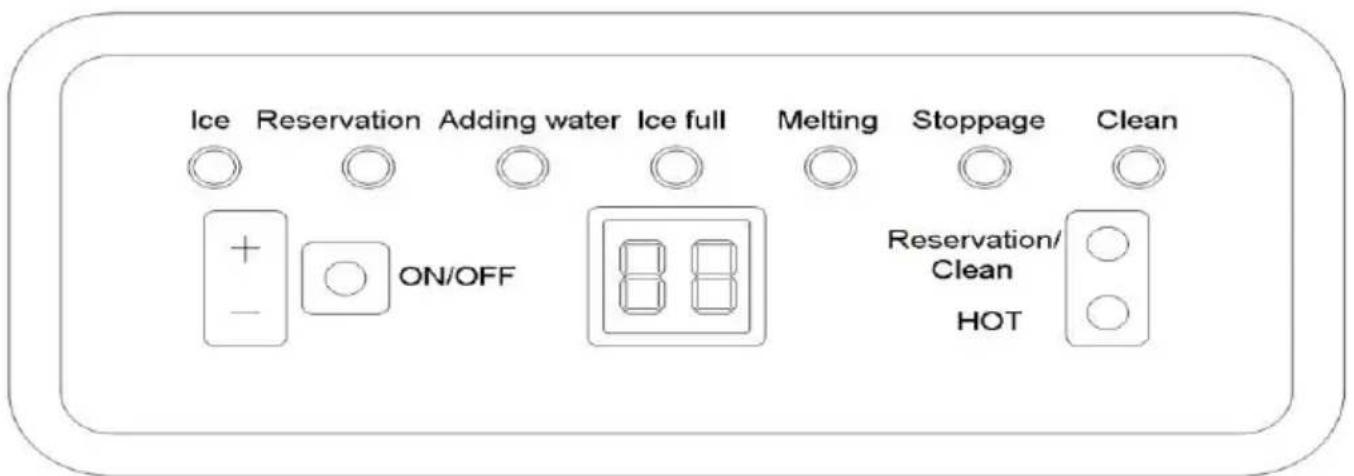

OPERAZIONI DELLA MACCHINA

Operazione di produzione del ghiaccio:

1. Connetti IL macchina A IL energia E premere il pulsante “ON/OFF “produzione del ghiaccio” l'indicatore si accenderà SU.

Attraverso “ + ” / ” - ” per aumentare o diminuire il tempo di pro ghiaccio, che verrà effettuato al ciclo corrente.

Premere Pulsante " + ", se sullo schermo viene visualizzato " 1 " significa che il tempo di produzione del ghiaccio verrà aggiunto 1 mir tempo massimo può essere aggiunto 8 minuti. Se si preme il pulsant e viene visualizzato “ -1 ”, significa che il tempo di produzione del verrà ridotto di 1 minuto, il tempo massimo è di 5 minuti. Ciò signifi tempo può essere regolato da -5 a 8 minuti.

1. Al termine del conto alla rovescia, l'indicatore di "scioglimento" si accenderà. I cubetti di ghiaccio si staccheranno dal pannello di congelamento più tardi.

2. Dopo che i cubetti di ghiaccio si sono staccati. La macchina entre automaticamente in un altro ciclo di produzione del ghiaccio.

Accensione/spegnimento automatico:

1. Quando la macchina è spenta mentre è collegata all'alimentazione, premere il pulsante Prenotazione/Pulizia" pulsante E IL "+"/*-” pulsante A impostato IL accensione automatica tempo (inore). IL macchina Volere automaticamente giri SU Dopo IL conto alla rovescia È finito.

Quando la macchina è nel mezzo della produzione del ghiaccio, prem pulsante Pulsante “Prenotazione/Pulisci”. EIL “+”/“-” pulsante Aimpostato IL spegnimento automaticotempo(Inore). IL la macchina lo farà automaticamente giri spento Dopo IL conto alla rovescia È finito.

Autopulente:

1. Quando la macchina è spenta mentre è collegata all'alimentazione, premere il pulsante "Prenotazione/Pulizia" e tenerlo premuto per un po'. La macchina entrerà automaticamente nel programma di autopulizia.

Appunti:

1) Se si modifica il tempo del conto alla rovescia durante la metà d procedura di produzione del ghiaccio, avrà effetto al ciclo successivo. possibile premere a lungo il pulsante “HOT” durante la produzione de ghiaccio per scaricare i cubetti di ghiaccio in anticipo.
2) La temperatura ambientale circostante influenzerà il tempo necessari per la produzione del ghiaccio.

PULIZIA E MANUTENZIONE

Si prega di pulire accuratamente il produttore di ghiaccio prima dell'us iniziale.

Esterno: l'esterno del produttore di ghiaccio deve essere pulito regolarmente con un detergente delicato e acqua tiepida. Utilizzare sempre un panno morbido per evitare di graffiare o danneggiare l'alloggiamento.

INTERNO: utilizzare la seguente funzione Self-Clean:

1. Aggiungi acqua e aceto o una miscela di succo di limone (rappor
2. Collegare l'unità, tenere premuto il pulsante CLEAN per circa 3 se quindi rilasciarlo. L'unità entrerà automaticamente nel programma di pulizia automatica. Questo processo richiede circa 5-6 minuti. Al termir del programma Self-Clean, l'unità si spegnerà automaticamente.
3. Le pale della ventola ruoteranno. Questo processo risciacqua più ve le parti interne.
4. Una volta completato il programma Self-Clean, scollegare il cavo di alimentazione e scaricare l'acqua scollegando il tappo di scarico sul la

Riposizionare il tappo di scarico.

1. Aggiungere acqua fresca al serbatoio dell'acqua, fino al segno del dell'acqua.
2. Collegare l'unità e ripetere il processo di autopulizia ripetendo i pa da 3 a 5. Questo eliminerà i residui di aceto/limone.
3. Dopo aver scaricato l'acqua, riposizionare e serrare il tappo di sca
4. Asciugare l'interno e l'esterno con un panno pulito e morbido.

NOTA: si consiglia vivamente di pulire l'unità prima dell'uso iniziale o che l'unità non è stata utilizzata per un lungo periodo di tempo.

NOTA

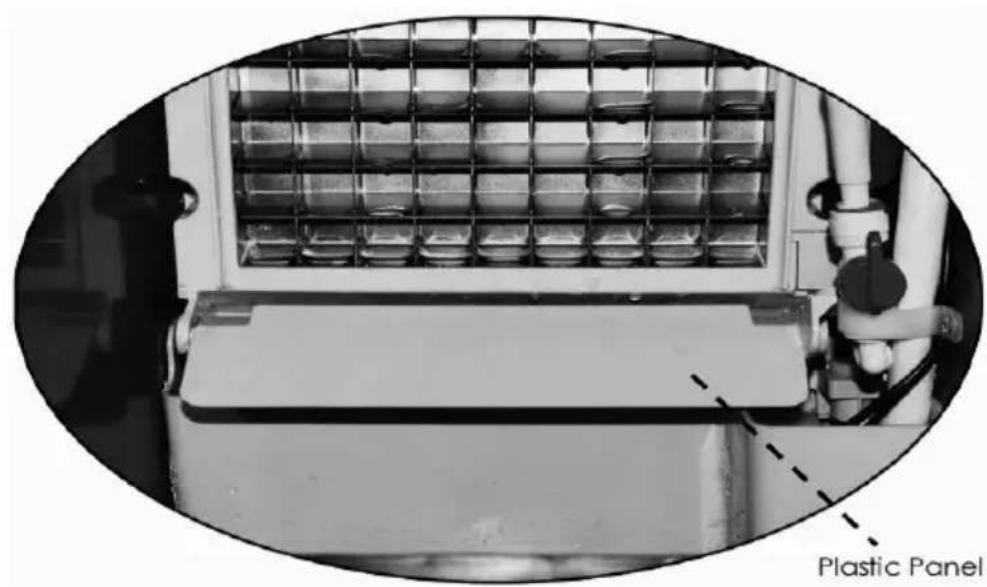

1. All'aumentare della produzione di cubetti di ghiaccio, il pannello di plastica all'interno del m La macchina (mostrata sopra) potrebbe essere premuta dai cubetti di ghiaccio. Quando viene premuto il pann di plastica

giù, la macchina smetterà automaticamente di produrre cubetti di ghiac e il "blocco"

l'indicatore si accenderà. Si prega di pulire regolarmente i cubetti di ghiaccio per mantenere il ghiaccio

fabbricazione.

Analisi dei malfunzionamenti comuni

E1	Nessun deflettore di ghiaccio rilevato	La piastra guida del ghiaccio si è staccat	Reinstallare la guida del ghiaccio
		Interruttore sensibile magnetico danneggiato	Sostituire l'interruttore sensibile magnetico
		La piastra di guida ghiaccio non viene ripristinata	Ripristinare la piastra guida ghiaccio
E2	Ghiaccio fare è normale	Il quarto ciclo del ghiaccio si ferma	Sostituire l'interruttore sensibili magnetico
	Non c'è acqua nella cassetta dell'acqua	Il tappo di scarico r è installato correttamente	Installare correttamente il tappo di scarico
		Approvvigionamento idrico esterno	Controllare la fornitura d'acqu
	Il serbatoio dell'acqua è traboccato nel frigorifero	Approvvigionamento idrico esterno	La valvola dell'acqua sopra il serbatoio non ruota orizzontalmente
		Utilizzare l'acqua del rubinetto come fonte d'acqua	La pressione esterna dell'acqu è troppo elevata per far funzionare la valvola a galleggiante, ridurre la pressione dell'acqua o sostitu una nuova valvola
	C'è acqua nella cassetta	Non c'è acqua, né scorre il tubo della	La pompa è gravemente bloccata, deve essere sostituita
	dell'acqua	doccia	o pulita
			Il tubo della doccia è ostrui Puliscilo
	Solo acqua corrente, non d'raffreddamento o un po' freddo	C'è del ghiaccio sott sullo stampo per il ghiaccio	Aumenta i tempi di produzione premendo il pulsante "+" sul pannello operativo
		C'è del ghiaccio spesso sullo stampo del ghiaccio	Riduci i tempi di produzione premendo il pulsante "-" sul pannello operativo
		Un po' d'acqua è entrata nel frigorifero	Ruotare e regolare il tubo dell doccia
		La parte posteriore della scatola dell'acqua perde nel frigorifero	Regolare la posizione di installazione della scatola dell'acqua
	L'acqua non è fredda	La scheda principale non alimenta il compressore	Sostituire la scheda madre
		Guasto del compressore	Sostituire il compressore
		Compressore ad alta temperatura	Sostituire il compressore
		Il compressore funziona, non raffredo	Perdita di refrigerante, necessita riparazione
E3	Allarme alta temperatura	il sensore della temperatura di condensa è danneggiatoLa ventola di raffreddamento è bloccata da corpi estranei	SostituzioneRimuovere la barricata
		Danni alla ventola di raffreddamento	Sostituzione
E4	Sensore di temperatura di condensazione anomalo	Sensore temperatura di condensazione in corto circuito o aper	Sostituzione
E5_	Sensore temperatura ambiente anomalo r	Cortocircuito o circuit aperto del sensore della temperatura ambiente	Sostituzione
E6_	Mancanza d'acqua	Interruzione della fornitura idrica esterni	Ripristinare l'approvvigionamento idrico
		Elettrovalvola ingresso acqua danneggiata	Sostituzione

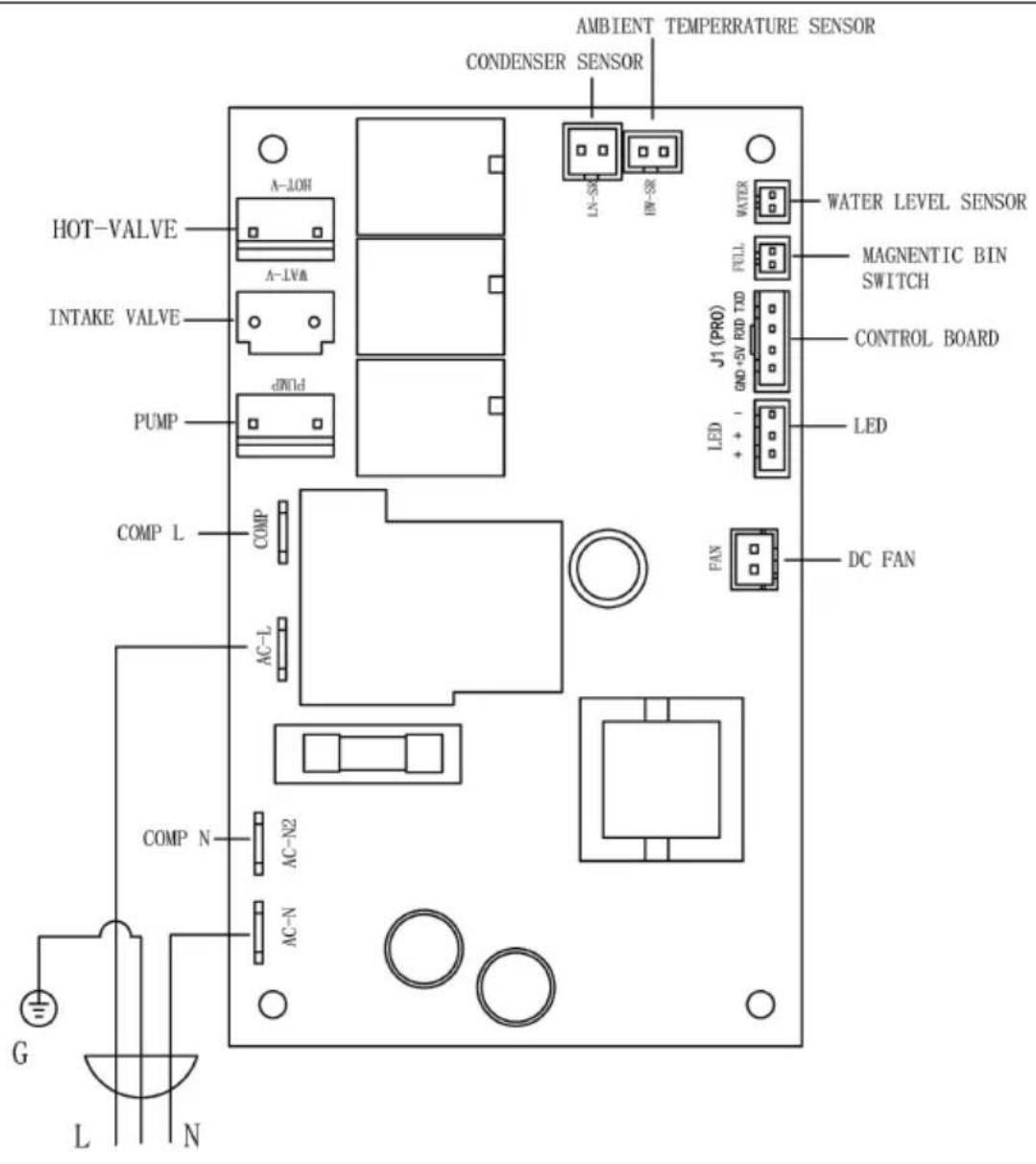

Schema elettrico

AMBIENT TEMPERATURE SENSOR CONDENSER SENSOR HOT-VALVE A-LOH A-LVA INTAKE VALVE dW1d PUMP COMP L COMP AC-L COMP N AC-N2 AC-N G L N LX-SR HV-SR WATER FULL J1 (PRO) GND+5V ROD TXD LED ++ - LED DC FAN MAGNENTIC BIN SWITCH CONTROL BOARD
