Tipo di prodotto	Tagliaferri elettrico portatile
Modello	RC-22
Marca	Vevor
Potenza nominale	1350 W
Tensione di alimentazione	AC 220-240 V 50 Hz o 120 V 60 Hz (a seconda della versione)
Diametro massimo di taglio (acciaio per cemento armato)	22 mm
Diametro minimo di taglio	4 mm
Tempo di taglio tipico	≤ 3,5 secondi
Peso lordo	14,4 kg
Peso netto	14,9 kg
Tipo di olio idraulico	Olio idraulico grado viscosità ISO VG46 (es. Shell Tellus 46)
Capacità del serbatoio dell'olio	Riempimento a filo del corpo pompa
Sistema di taglio	Idraulico con blocchi di taglio reversibili (4 spigoli per blocco)
Fermo regolabile	Sì, per diversi diametri di barre
Interruttore di sicurezza	Blocco di sicurezza, ritorno automatico del pistone
Spazzole di carbone	Sostituzione consigliata ogni 200 ore di utilizzo
Manutenzione ordinaria	Verifica quotidiana del livello dell'olio, pulizia dopo l'uso
Accessori inclusi	Manuale di istruzioni, certificato di garanzia elettronico

Domande frequenti - RC-22 Vevor

Quale olio idraulico utilizzare per il Vevor RC-22?

Utilizzare un olio idraulico di grado ISO VG46 con proprietà antischiuma e antiabrasione, come Shell Tellus 46, Mobil DTE-25 o Esso Uni Power SQ46.

Qual è il diametro massimo di barra d'armatura che può tagliare il RC-22?

Il RC-22 può tagliare barre d'armatura in acciaio fino a 22 mm di diametro. È inoltre adatto per barre da 4 mm minimo.

Come regolare il fermo per diversi diametri di barre?

Inserire la barra a 90° contro il blocco di taglio anteriore, quindi avvitare il tappo di fermo fino a toccare leggermente la barra. Una regolazione corretta evita usura eccessiva e proiezioni.

Cosa fare se il pistone non si ritrae automaticamente?

Scollegare l'apparecchio, quindi spingere manualmente il blocco di taglio posteriore verso l'indietro con l'aiuto di una barra metallica. Non utilizzare mai le mani. Successivamente, pulire il pistone e il corpo dai trucioli. Se il problema persiste, contattare un riparatore autorizzato.

Con quale frequenza cambiare l'olio idraulico?

Cambiare l'olio almeno una volta all'anno o prima se appare sporco. Seguire la procedura di scarico completa descritta nel manuale.

Come sostituire le spazzole di carbone?

Scollegare l'utensile, svitare i cappucci delle spazzole e rimuoverle. Sostituirle se misurano meno di 6 mm (controllare ogni 2 mesi o 200 ore di utilizzo).

Quali sono le istruzioni di sicurezza essenziali?

Indossare occhiali di sicurezza e guanti, utilizzare schermi protettivi per evitare proiezioni, non tagliare sotto la pioggia, e scollegare sempre l'utensile prima della manutenzione. Tenere saldamente l'utensile e mantenere una distanza di sicurezza.

Come pulire il tagliaferri dopo l'uso?

Scollegare l'apparecchio, indossare guanti, e pulire con un panno o spazzola lo sporco e i trucioli. Non utilizzare pistola ad aria compressa per evitare la proiezione di particelle.

Cosa fare se la potenza di taglio diminuisce?

Controllare prima il livello dell'olio (deve essere a filo del foro di riempimento). Se il livello è buono, ispezionare le spazzole di carbone e il serraggio dei bulloni. Un calo di potenza può anche derivare da un surriscaldamento dell'olio (lasciare raffreddare).

Dove trovare pezzi di ricambio per il Vevor RC-22?

Contattare il supporto tecnico Vevor tramite www.vevor.com/support. I blocchi di taglio e le spazzole di carbone sono parti di usura comuni disponibili presso il produttore.

MANUALE UTENTE RC-22 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

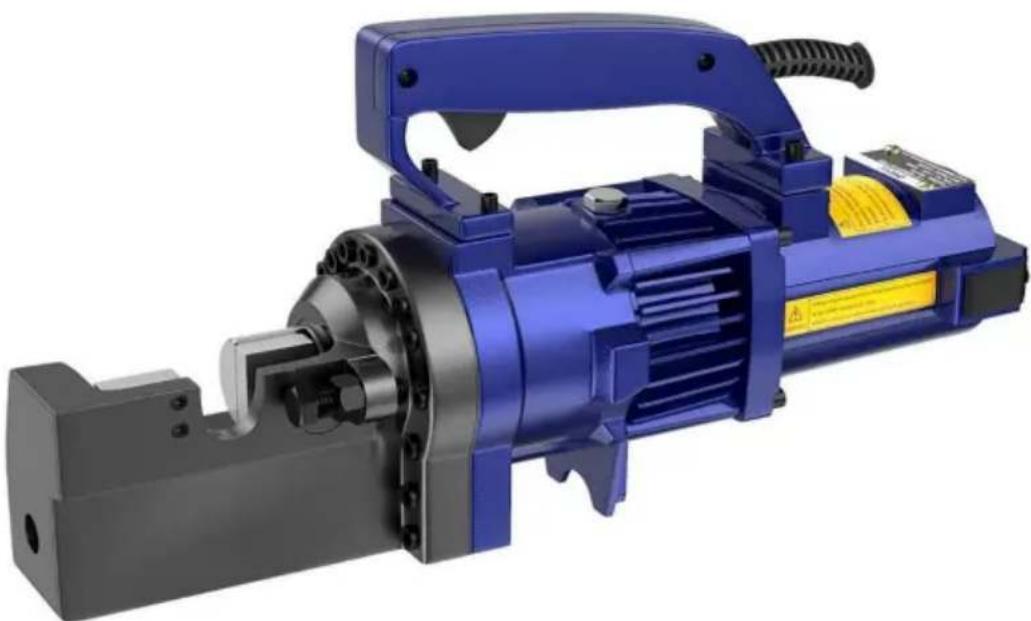

TAGLIAERBA ELETTRICA

MODELLO: RC-16/RC-25/RC-20/RC-22

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

TAGLIAERBA ELETTRICA

MODELLO: RC-16/RC-25/RC-20/RC-22

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

Utilizzo

Utilizzare le frese per armature solo su barre per cemento armato.

Limitare l'uso ai materiali designati

C'è sempre la possibilità che l'estremità tagliata possa fuoriuscire, soprattutto se di lunghezza superiore a 30 cm. Superando notevolmente le specifiche dei materiali designati aumenta questo rischio e danneggerà anche l'utensile. Non tentare di tagliare armature più dure, più spesse o più sottili di quelle specificate.

Utilizzare una protezione per gli occhi.

Indossare occhiali di sicurezza, occhiali di sicurezza con protezioni laterali o una visiera quando si utilizza la taglierina.

Fornire barriere di sicurezza.

Erigere schermi di sicurezza per proteggere i colleghi da possibili estremità volanti. Posizionare uno schermo di sicurezza sotto l'armatura quando si lavora in luoghi alti.

Esercitare un controllo adeguato.

Tenere saldamente la taglierina e mantenere una posizione e un equilibrio adeguati. Quando si lavora in luoghi alti, fissare la taglierina all'impalcatura con una corda di sicurezza. Controllare che il cavo di alimentazione non sia sporco e tenerlo lontano da spigoli vivi e calore. Controllare che tutte le chiavi di regolazione siano state rimosse prima di utilizzare la taglierina.

Protezione contro le scosse elettriche.

Per evitare possibili scosse elettriche, non maneggiare la taglierina con le mani bagnate o utilizzare la taglierina sotto la pioggia o in luoghi umidi. Essere consapevoli di tutte le linee elettriche, circuiti e altri pericoli a cui si può venire in contatto, soprattutto quelli che sono sotto la superficie o altrimenti nascosti alla vista.

Scollegare lo strumento.

Scollegare la taglierina dalla presa quando non in uso e prima di pulire, regolare o effettuare la manutenzione. Non scollegare la spina dalla presa tirando il cordone. Controllare sempre che il blocco dell'interruttore sia su OFF prima di collegarlo.

Attenzione all'ambiente.

Non utilizzare la taglierina in presenza di materiali infiammabili (es. vernici, diluenti, prodotti petroliferi, adesivi).

Non utilizzare la taglierina in un luogo ben illuminato e privo di ostacoli. L'operatore deve avere sempre una visuale libera della taglierina, dell'armatura e dell'area circostante.

Indossare un abbigliamento adeguato.

Non indossare abiti larghi, oggetti penzolanti o gioielli. Trattenere i capelli lunghi.

Si consiglia l'uso del casco di sicurezza e di stivali con suola in gomma. Se

si indossano guanti di sicurezza, prestare particolare attenzione a che i guanti non rimangano impigliati nelle parti in movimento.

Tieni lontani i visitatori.

Mantenere tutti i visitatori a distanza di sicurezza dall'area di lavoro per protezione e per evitare distrazioni dell'operatore.

Mantenere la taglierina con cura.

Ispezionare la taglierina prima di ogni utilizzo. I blocchi coltelli difettosi o allentati potrebbero provocare lesioni personali. Mantenere la maniglia asciutta, pulita e priva di olio e/o grasso. Mantenere l'alloggiamento e il pistone liberi da sporco e limatura di ferro. Controllare che non ci siano viti o bulloni allentati o mancanti. Seguire le istruzioni per la

manutenzione. Ispezionare regolarmente l'interruttore, il cavo, la spina e qualsiasi prolunga a intervalli appropriati.

Conservare con cura.

Quando non in uso, conservare la taglierina e gli accessori in un luogo asciutto e inaccessibile a persone non autorizzate.

ELENCO PARAMETRI

Modello	RC-16	RC-25	RC-20	RC-22
Potenza (W)	1000	1700	1000	1350
GW (kg)	12.34	31.33	18.15	14.4
NO (kg)	12.84	32.13	18.75	14.9
Velocità di taglio Max.	ÿ2,5 secondi	ÿ4S	ÿ3s	ÿ3,5 secondi
Armatura per cemento armato	16mm	25 mm	20 mm	22 mm
Armatura minima	4 mm	5 mm	4 mm	4 mm

Nota: sono disponibili due versioni della tensione del modello di prodotto sopra indicato, rispettivamente AC220-240V 50Hz e 120V 60Hz. Consultare la targhetta dati

del prodotto. ISTRUZIONI

Attenzione: indica un pericolo che potrebbe provocare lesioni personali minori e/o danni al prodotto.

Cura: indica un pericolo che potrebbe causare danni al prodotto.

Controlli pre-utilizzo

Controllare il livello dell'olio.

Controllare le condizioni dei blocchi coltelli e il serraggio dei relativi bulloni.

Attenzione: l'utilizzo di blocchi coltelli allentati o incrinati può provocare lesioni agli operatori e danni all'unità.

Verificare che la fonte di alimentazione sia adatta alla taglierina.

Attenzione: se la tensione è troppo alta, il motore si brucerà. Se la tensione è troppo bassa, verrà generata una potenza insufficiente. Non utilizzare mai corrente continua.

Verificare che l'alimentazione sia correttamente messa a terra.

Attenzione: la mancata messa a terra dell'alimentazione può provocare scosse elettriche all'operatore.

Controllare che il cavo non sia danneggiato e che la spina non sia allentata.

Attenzione: il rivestimento tagliato o abraso potrebbe provocare una breve scossa elettrica all'operatore.

Se si deve utilizzare un cavo di prolunga, assicurarsi che non sia danneggiato e che sia dello spessore adeguato per la lunghezza.

Dimensioni del cavoLunghezza del cavo		110 V	230 V
		AWG	Dimensione della normalizzazione
H	Fino a 10 mt	16	1,0 mm2
	Fino a 15 mt	14	1,25 mm2
	Fino a 30 mt	10	1,5 mm2

Riscaldamento

Con tempo freddo, riscaldare l'unità per 30-60 secondi in modo che l'olio idraulico raggiunga la giusta viscosità. Tirare l'interruttore a grilletto per estendere il pistone e rilasciare quando ha raggiunto la corsa completa, ripetere 15-20 volte.

Regolazione del fermo

La posizione corretta durante il taglio deve essere impostata correttamente per ciascuna dimensione di armatura prima di effettuare un taglio.

1. Avvitare il tappo per garantire spazio sufficiente per l'armatura.
2. Inserire completamente l'armatura nel supporto a forma di U. Assicurarsi che l'armatura sia a riposo sulla base del tappo.
3. Mantenendo l'armatura ad angolo retto (90°) rispetto al blocco coltelli anteriore, svitare il tappo finché non tocca appena l'armatura. Una volta impostato, lo Stooer non ha bisogno di ulteriore regolazione durante il taglio dell'armatura dello stesso diametro, ma deve essere reimpostato per un'armatura di dimensioni diverse.

Attenzione: la mancata corretta impostazione del fermo comporterà un'eccessiva usura del blocco taglierina e potrebbe causare la fuoriuscita dell'estremità tagliata.

Taglio

1. Inserire l'armatura tra il fermo e il blocco coltelli anteriore, assicurandosi che sia correttamente inserita nel supporto a forma di U.
2. Tirare l'interruttore a grilletto e mantenerlo premuto mentre il pistone avanza e l'armatura viene tagliata. (Se l'interruttore viene rilasciato in un punto intermedio, il pistone si fermerà.)
3. Una volta completato il taglio, rilasciare l'interruttore. Il pistone si ritrae automaticamente. (Si noti che l'interruttore non può essere riattivato finché il pistone non è completamente retratto.)

Punti di attenzione

1. Prestare particolare attenzione quando si tagliano pezzi corti (30 cm o meno) poiché l'estremità tagliata tende a volare via.

Attenzione: le estremità volanti rappresentano un pericolo per tutto il personale nelle vicinanze. Eretti schermi di sicurezza.

1. Non coprire le prese d'aria.

Cura: se le prese d'aria sono coperte, il motore si surriscalderà e potrebbe bruciarsi.

3. Se la temperatura dell'olio idraulico supera i 70°C (158°F), la potenza diminuirà.

Lasciare raffreddare prima di riprendere il funzionamento. (Prestare particolare attenzione in estate, quando il corpo della pompa in alluminio si riscalda più velocemente.)

4. Se si osserva un calo di potenza e il motore è insolitamente caldo, controllare le spazzole di carbone.

5. Se il pistone non riesce a rientrare completamente, spingere il blocco coltelli posteriore all'indietro per ritrarre manualmente il chiodo.

Attenzione: a questo scopo utilizzare un'armatura o una barra metallica piatta. Non spingere mai la taglierina per bloccare con qualsiasi parte della mano, anche se guantata.

Una volta retratto il pistone, tirare parzialmente l'interruttore a grilletto

per anticipare il pistone. Scollegare l'unità. E controllare il pistone e l'alloggiamento

per la limatura di ferro accumulata che potrebbe bloccare il pistone. Dopo

la pulizia, se il pistone non si ritrae ancora automaticamente quando è completamente esteso, il

pistone stesso potrebbe danneggiarsi. Restituire l'unità a un agente autorizzato per

la riparazione.

Blocchi taglienti

Prima dell'uso, controllare sempre che i due bulloni su ciascun blocco coltelli siano ben fissati e adeguatamente serrati. L'uso di un blocco allentato causerà danni al blocco e

all'alloggiamento. Controllare anche le condizioni dei blocchi coltelli. Se uno dei taglienti è smussato

o scheggiato, rimuovere i bulloni di fissaggio e ruotare entrambi i blocchi in modo da avere due nuovi

bordi in uso. Sostituire e serrare i bulloni (ogni blocco ne ha quattro

taglienti)

Quando tutti e quattro i taglienti sono stati utilizzati o se uno dei blocchi è rotto o

altrimenti danneggiato, sostituire entrambi i blocchi.

Attenzione: un blocco allentato o rotto può provocare lesioni all'operatore.

Pulizia

Pulizia della taglierina dopo l'uso.

Attenzione: indossare guanti per proteggere le mani dalle schegge metalliche. Non utilizzare una pistola ad aria compressa; la sabbiatura con aria può causare la penetrazione di limatura metallica e/o polvere negli occhi e nel sistema respiratorio.

1. Scollegare l'unità.
2. Pulire o spazzolare via tutto lo sporco e la limatura metallica. Prestare particolare attenzione alla metà inferiore del pistone, dove lo sporco si accumula più facilmente.

Controllo del livello dell'olio

Poiché le frese sono azionate idraulicamente, è necessario controllare il livello dell'olio a intervalli frequenti, preferibilmente ogni giorno. La mancata manutenzione dell'olio a un livello corretto provoca un calo di pressione e una perdita di potenza di taglio.

Attenzione: l'olio idraulico è altamente infiammabile. Tenere lontano da scintille e fiamme nude. Non fumare.

Attenzione: l'olio idraulico può causare infiammazioni agli occhi e alla pelle. Se ingerito, causerà diarrea e vomito.

In caso di contatto con gli occhi, sciacquare con acqua pulita per almeno 15 minuti e consultare un medico. In caso di contatto con la pelle, lavare abbondantemente con sapone e acqua.

In caso di ingestione consultare immediatamente un medico. Non indurre deliberatamente il vomito.

1. L'olio deve essere caldo ma non bollente. Riscaldare l'unità se fa freddo.
2. Regolare il tappo ed eseguire tre o quattro tagli, annotando esattamente in quale punto l'armatura si sta effettivamente rompendo. 3. Pizzicare un breve pezzo di armatura, fermandosi appena prima che si rompa. Scollegare l'unità dalla fonte di alimentazione.
3. Con l'armatura parzialmente tagliata in posizione, capovolgere l'unità in modo che il tappo dell'olio sia più in alto. (Se l'unità è calda, lasciarla raffreddare.)
4. Rimuovere il tappo dell'olio e la rondella di tenuta (guarnizione).

Attenzione: non rimuovere mai il tappo dell'olio quando l'unità è calda, altrimenti l'olio fuoriuscirà.

1. Controllare che l'olio sia a livello con il fondo del foro del tappo (ovvero la custodia della pompa è piena fino all'orlo). Se il livello dell'olio è troppo basso, rabboccare con olio idraulico da 20 pesi.

Proprietà antischiuma e antiabrasione. (Grado di viscosità ISO VG46. Es.

1. Dopo il rabbocco, estrarre l'aria dall'impianto. Inclinare delicatamente la taglierina nel senso della lunghezza e

riportarla in una posizione piana. Rabboccare nuovamente e inclinare nella direzione opposta.

Ripetere questo processo fino a quando tutta l'aria non sarà stata estratta.

Attenzione: la taglierina non può funzionare correttamente se l'olio contiene bolle d'aria.

1. Sostituire la rondella di tenuta (guarnizione) e il tappo. Collegare la taglierina alla fonte di alimentazione

e servire completamente l'armatura.

Cambio olio

L'olio idraulico deve essere cambiato almeno una volta all'anno. Prima se lo fosse

appare sporco.

1. Scollegare l'unità dalla fonte di alimentazione. Rimuovere il tappo dell'olio e la guarnizione. Girare la taglierina

sopra e scaricare l'olio in un recipiente adatto. Quando l'olio smette di defluire,

inclinare l'unità all'indietro in modo che l'olio intrappolato nell'alloggiamento del pistone possa fuoriuscire. Quando

l'alloggiamento è vuoto, inclinare l'unità nella direzione opposta per svuotare i residui

il corpo della pompa.

1. Con il foro di scarico rivolto verso l'alto, riempire lentamente l'unità con olio fresco. Sostituire la spina

e stringere leggermente. Collegare l'unità alla fonte di alimentazione e far avanzare il pistone due o

tre volte. Scollegare l'unità e rimuovere il tappo dell'olio. Rabboccare il livello dell'olio e sostituirlo

tappo.

1. Infine seguire la procedura per il controllo del livello dell'olio.

Nota: smaltire l'olio idraulico in conformità alle normative locali. Non

versare nel mare, fiume, lago o nelle fognature.

Tenuta dei bulloni

Una volta alla settimana o ogni 500 tagli, controllare il serraggio di tutti i bulloni, in particolare quelli che

fissano l'alloggiamento al cilindro. Il risultato saranno bulloni allentati

in una perdita di potere.

Spazzole di carbone

Ispezionare le due spazzole di carbone almeno una volta ogni due mesi. (normale

la durata della spazzola è di 200 ore.)

Attenzione: le spazzole usurate provocano una perdita di potenza e fanno surriscaldare il motore

e danneggiare irrimediabilmente il commutatore dell'indotto.

1. Scollegare l'unità 2.Svitare entrambi i cappucci delle spazzole ed estrarre le spazzole di carbone.
2. Sostituire le spazzole se di lunghezza inferiore a 6 cm.

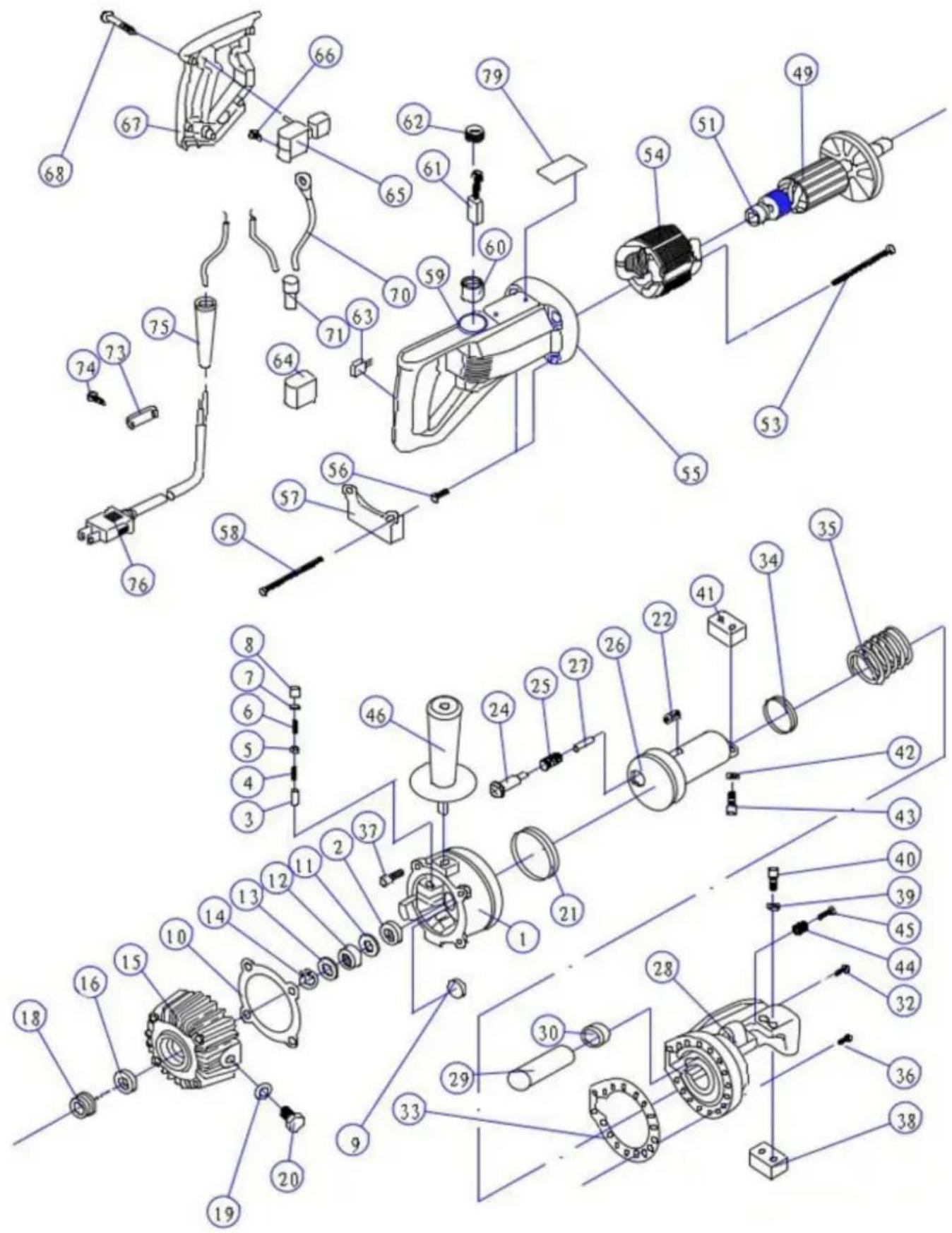

Elenco delle parti della taglierina portatile per armature RC-16

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

60329 Francoforte sul Meno.
