Produkttyp	Bärbar elektrisk armeringsklippare
Modell	RC-22
Märke	Vevor
Nominell effekt	1350 W
Matningsspänning	AC 220-240 V 50 Hz eller 120 V 60 Hz (beroende på version)
Maximal skärdiameter (armeringsstål)	22 mm
Minimal skärdiameter	4 mm
Typisk skärtid	≤ 3,5 sekunder
Bruttovikt	14,4 kg
Nettovikt	14,9 kg
Typ av hydraulolja	Hydraulolja med viskositetsklass ISO VG46 (t.ex. Shell Tellus 46)
Oljetankens kapacitet	Fyllning till brädden av pumphuset
Skärsystem	Hydrauliskt med vändbara skärblock (4 eggar per block)
Justerbart anslag	Ja, för olika stångdiametrar
Säkerhetsbrytare	Säkerhetsspärr, automatisk kolvåtergång
Kolborstar	Byte rekommenderas var 200:e drifttimme
Rutinunderhåll	Daglig kontroll av oljenivå, rengöring efter användning
Medföljande tillbehör	Bruksanvisning, elektroniskt garantibevis

Vanliga frågor - RC-22 Vevor

Vilken hydraulolja ska användas till Vevor RC-22?

Använd en hydraulolja av viskositetsklass ISO VG46 med antiskum- och nötningsskyddsegenskaper, som Shell Tellus 46, Mobil DTE-25 eller Esso Uni Power SQ46.

Vilken är den maximala diametern på armeringsstång som RC-22 kan klippa?

RC-22 kan klippa armeringsstål upp till 22 mm diameter. Den är även lämplig för stänger ner till 4 mm.

Hur justerar man anslaget för olika stångdiametrar?

Sätt in stången i 90° mot det främre skärblocket, skruva sedan anslagsbulten tills den lätt vidrör stången. Korrekt justering förhindrar överdrivet slitage och stänk.

Vad gör man om kolven inte dras tillbaka automatiskt?

Koppla bort apparaten, tryck sedan manuellt det bakre skärblocket bakåt med hjälp av en metallstång. Använd aldrig händerna. Rengör därefter kolven och huset från spån. Om problemet kvarstår, kontakta en auktoriserad reparatör.

Hur ofta ska hydrauloljan bytas?

Byt olja minst en gång per år eller tidigare om den ser smutsig ut. Följ den fullständiga tömningsproceduren som beskrivs i bruksanvisningen.

Hur byter man kolborstar?

Koppla bort verktyget, skruva av borstlocken och ta bort dem. Byt ut dem om de är mindre än 6 mm (kontrollera varannan månad eller var 200:e drifttimme).

Vilka är de viktigaste säkerhetsanvisningarna?

Använd skyddsglasögon och handskar, använd skyddsplåtar för att undvika stänk, klipp inte i regn och koppla alltid bort verktyget före underhåll. Håll verktyget stadigt och håll säkerhetsavstånd.

Hur rengör man klippmaskinen efter användning?

Koppla bort apparaten, använd handskar och torka eller borsta bort smuts och spån. Använd inte tryckluftspistol för att undvika partikelspridning.

Vad göra om skärkraften minskar?

Kontrollera först oljenivån (ska vara i nivå med påfyllningshålets kant). Om nivån är bra, inspektera kolborstar och bultarnas åtdragning. En minskad kraft kan också bero på överhettad olja (låt den svalna).

Var hittar man reservdelar till Vevor RC-22?

Kontakta Vevors tekniska support via www.vevor.com/support. Skärblock och kolborstar är slitagedelar som finns hos tillverkaren.

BRUKSANVISNING RC-22 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

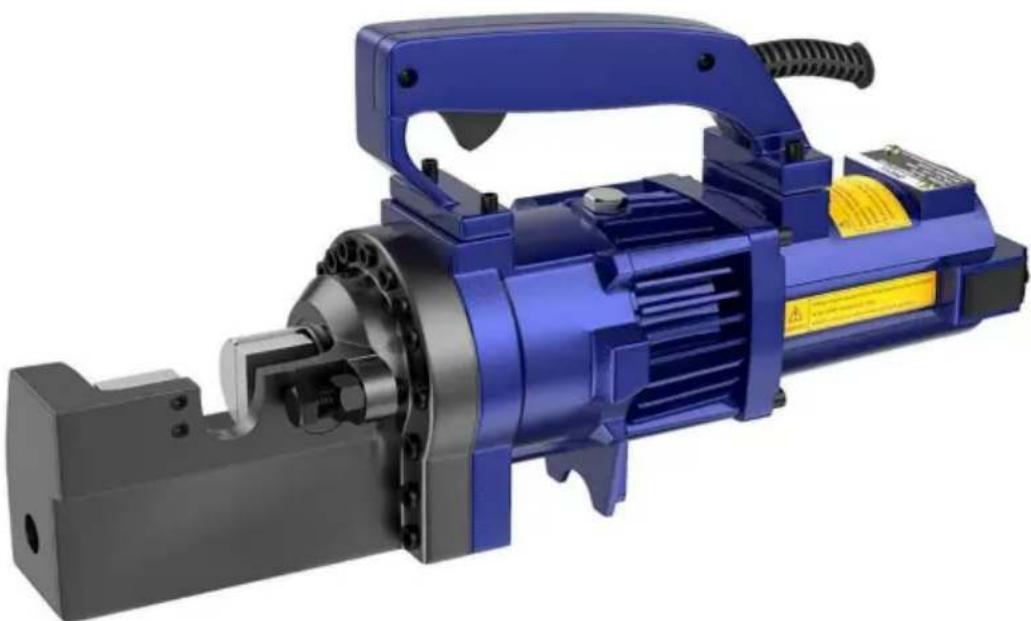

ELEKTRISK ARMERINGSKÄRARE

MODELL:RC-16/RC-25/RC-20/RC-22

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK ARMERINGSKÄRARE

MODELL:RC-16/RC-25/RC-20/RC-22

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETS INSTRUKTIONER

Användande

Använd endast armeringsjärn på armeringsjärn av betong.

Begränsa användningen till avsett material

Det finns alltid en chans att den avskurna änden kan skjuta ut, speciellt om den är mindre än 30 cm lång. Överskrider den angivna materialspecifikationerna avsevärt, ökar denna risk och skadar även verktyget. Försök inte skära armeringsjärn som är hårdare, tjockare eller tunnare än de specificerade.

Använd ögonskydd.

Använd skyddsglasögon, skyddsglasögon med sidoskydd eller ansiktsskydd när du använder fräsen.

Tillhandahåll säkerhetsbarriärer.

Sätt upp säkerhetsskärmar för att skydda medarbetare från eventuella flygande ändar. Placera säkerhetsskärmen under armeringsjärnet vid arbete på höga ställen.

Utöva rätt kontroll.

Håll kniven stadigt och bibehåll rätt fotfäste och balans. Undvik att sträcka dig för långt när du arbetar på höga ställen, fäst fräsen på ställningen med en säkerhetslina. Kontrollera att nätsladden inte är smutsig och håll sladden borta från skarpa kanter och värme. Kontrollera att alla justeringsnycklar har tagits bort innan du använder skäraren.

Skydd mot elektrisk stöt.

För att undvika eventuell elektrisk stöt, hantera inte skäraren med våta händer och använd inte kutter i regn eller på fuktiga platser. Var uppmärksam på alla kraftledningar, elektriska kretsar och andra faror som kan komma i kontakt med, särskilt de som är under ytan eller på annat sätt dolda från synen.

Koppla bort verktyget.

Koppla bort fräsen från uttaget när den inte används och före rengöring, justering eller service. Dra inte ut kontakten ur uttaget genom att dra i sladden. Kontrollera alltid att strömbrytaren låser sig i OFF innan du ansluter den.

Akta dig för miljön.

Använd inte skäraren i närvaro av brandfarliga material (t.ex. färg, thinner, petroleumprodukter, lim).

Använd inte kniven i en eventuellt upplyst och fri från hinder. Operatören ska hela tiden ha fri sikt över fräsen, armeringsjärnet och omgivande område.

Bär ordentliga kläder.

Bär inte löst sittande kläder, dinglande föremål eller smycken. Begränsa långt hår. Användning av skyddshjälm och gummistövlar rekommenderas. Om skyddshandskar bärs, var särskilt försiktig så att handskar inte fastnar i rörliga delar.

Håll besökare borta

Håll alla besökare på säkert avstånd från arbetsområdet för deras egen säkerhet och för att förhindra att operatören distraheras.

Underhåll skäraren med omsorg

Inspektera fräsen före varje användning. Felaktiga eller lösa kutterblock kan resultera i personskada. Håll handtaget torrt, rent och fritt från olja och/eller fett. Håll hus och kolv fria från smuts och järnspån. Kontrollera att inga skruvar eller bultar är lösa eller saknas. Följ underhållsinstruktionerna. Inspektera strömbrytare, sladd, kontakt och eventuell förlängningskabel regelbundet.

Förvara försiktigt

När den inte används, förvara skäraren och tillbehören på en torr plats där de inte kan nås av obehöriga.

PARAMETERLISTA

Modell	RC-16	RC-25	RC-20	RC-22
Watt(W)	1000	1700	1000	1350
GW (kg)	12.34	31.33	18.15	14.4
NW (kg)	12,84	32.13	18.75	14.9
Klipphastighet	ÿ2,5s	ÿ4S	ÿ3s	ÿ3,5s
Max armeringsjärn	16 mm	25 mm	20 mm	22 mm
Min armeringsjärn	4 mm	5 mm	4 mm	4 mm

Obs: Det finns två versioner av spänningen för ovanstående produktmodell, respektive AC220-240V 50Hz och 120V 60Hz, se namnskylten

information om produkten. INSTRUKTIONER

Varning: Indikerar fara som kan resultera i mindre personskada och/eller produktskada.

Skötsel: Indikerar fara som kommer att resultera i produktskador.

Kontroller före användning

Kontrollera oljenivån.

Kontrollera skärblockens skick och åtdragningen av skärblocksbultarna.

Varning: Användning av lösa eller spruckna skärblock kan leda till skador på operatörer samt skador på enheten.

Kontrollera att strömkällan är lämplig för skäraren.

Skötsel: Om spänningen är för hög kommer motorn att brinna ut. Om spänningen är för låg, otillräcklig effekt kommer att genereras. Använd aldrig likström.

Kontrollera att strömförsörjningen är ordentligt jordad.

Varning: Om strömförsörjningen inte jordas kan det leda till elektriska stötar operatör.

Kontrollera att sladden är oskadad och att kontakten inte är lös.

Varning: Avskurna eller nötta hölje kan resultera i kortslutning och elektrisk stöt till operatör.

Om en förlängningskabel ska användas, se till att den är oskadad och att det är rätt tjocklek för längden.

Kabelstorlek		110V	230V
		AWG	Normaliseringsstorlek
h	Upp till 10 m	16	1,0 mm2
	Upp till 15 m	14	1,25 mm2
	Upp till 30 m	10	1,5 mm2

Uppvärmning

I kallt väder, värm upp enheten i 30-60 sekunder så att hydrauloljan når rätt viskositet. Dra i avtryckaren för att förlänga kolven och släpp när den har nått sitt fulla slag. Upprepa 15-20 gånger.

Stopparjustering

Rätt position under skärning måste ställas in korrekt för varje storlek av armeringsjärn innan du gör ett snitt.

1. Skruva in proppen för att ge tillräckligt utrymme för armeringsjärn.
2. Sätt in armeringsjärnet helt i det U-formade stödet. Se till att armeringsjärnet vilar på botten av proppen.
3. Håll armeringsjärnet i rät vinkel (90°) mot främre skärblocket, skruva ut tills den precis vidrör armeringsjärnet. När den väl är inställd behöver stopparen ingen ytterligare justering medan du skär armeringsjärn med samma diameter, men måste återställas för armeringsjärn av annan storlek.

Varning: Underlåtenhet att ställa in proppen korrekt kommer att resultera i överdrivet slitage på skärblocket och kan få den skurna änden att flyga ut.

Skärande

1. Sätt in armeringsjärn mellan stoppet och främre skärblocket och se till att det är korrekt placerat i U-format stöd.
2. Tryck på avtryckaren och håll intryckt medan kolven matas fram och armeringsjärnet skärs. (Om omkopplaren släpps vid en mellanliggande punkt kommer kolven att stanna.)
3. Släpp strömbrytaren när skärningen är klar. Kolven dras in automatiskt.

(Observera att omkopplaren inte kan återaktiveras förrän kolven har dragits in helt.)

Uppmärksamhetspunkter

1. Var särskilt försiktig när du skär av korta längder (30 cm eller mindre) eftersom den skurna änden tenderar att flyga ut.

Varning: Flygande ändar är en fara för all personal i närheten. Upprätta säkerhetsskärmar.

1. Täck inte över luftventilerna.

Vård: Om ventilerna täcks över, överhettas motorn och kan brinna ut.

1. Om hydrauloljans temperatur överstiger 70 °C (158 °F) kommer effekten att sjunka. Låt svalna innan du återupptar driften. (Var särskilt försiktig på sommaren, när pumphuset i aluminium värms upp snabbare.)
2. Om ett effektfall observeras och motorn är ovanligt varm, kontrollera kolborstarna.
3. Om kolven någonsin misslyckas med att dras in helt, tryck på det bakre skärblocket bakåt för att manuellt dra in piton.

Varning: Använd ett armeringsjärn eller platt metallstång för detta ändamål. Tryck aldrig på knivblocket med någon del av handen, även om du bär handskar.

När kolven har dragits in, dra avtryckaren tillräckligt länge för att delvis förflytta kolven. Koppla ur enheten. Och kontrollera kolv och hus för ackumulerade dammjärnspån som kan fastna i kolven. Efter rengöring, om kolven fortfarande inte automatiskt återgår när den är helt utdragen, kan själva kolven vara skadad. Lämna tillbaka enheten till en auktoriserad agent för reparation.

Kutterblock

Före användning, kontrollera alltid att de två bultarna på varje skärblock är ordentligt åtdragna. Att använda ett löst block kommer att resultera i skador på blocket och huset. Kontrollera även skärblockens skick. Om någon av skäreggarna är matt eller flisas, ta bort fästbultarna och rotera båda blocken så att två nya kanter kommer till användning. Byt ut och dra åt bultarna (varje block har fyra skärkanter).

När alla fyra skäreggarna har använts eller om endera blocket är sprucket eller annars skadat, byt ut båda blocken.

Varning: Ett löst eller sprucket block kan leda till skada på operatören.

Rengöring

Rengöringsfräs efter användning.

Varning: Använd handskar för att skydda händerna från metallsplitter. Använd inte en luftpistol, eftersom sprängning med luft kan orsaka att metallspån och/eller damm kommer in i ögonen och andningsorganen.

1. Koppla bort enheten.
2. Torka eller borsta bort all smuts och metallspån. Var särskilt uppmärksam på den nedre halvan av kolven, där smuts lättare samlas.

Oljenivåkontroll

Eftersom knivarna drivs hydrauliskt måste oljenivån kontrolleras med täta intervaller, helst varje dag. Underlåtenhet att hålla oljan vid korrekt nivå resulterar i ett tryckfall och förlust av skärkraft.

Varning: Hydraulolja är mycket brandfarligt. Håll dig borta från gnistor och öppen låga. Rök inte.

Varning: Hydraulolja kan orsaka inflammation i ögon och hud. Om det intas, kommer det att orsaka diarré och kräkningar.

Vid ögonkontakt, skölj i rent vatten i minst 15 minuter och kontakta läkare. Vid hudkontakt, tvätta noggrant med tvål och vatten.

Vid förtäring, kontakta omedelbart läkare. Framkalla inte kräkning medvetet.

1. Oljan ska vara varm men inte het. Värm upp enheten om den är kall.
2. Justera proppen och gör tre eller fyra snitt, notera exakt vid vilken tidpunkt armeringsjärnet faktiskt går av.
3. Nyp en kort bit av armeringsjärnet och stanna precis innan det går av. Koppla ur enheten från strömkällan.
4. Med delvis avskuret armeringsjärn på plats, vänd enheten så att oljepluggen sitter överst. (Om enheten är varm, låt den svalna.)
5. Ta bort oljepluggen och tätningsbrickan (packningen).

Varning: Ta aldrig bort oljepluggen när enheten är varm, annars sprutar olja ut.

6. Kontrollera att oljan är i nivå med botten av plugghålet (dvs. pumphuset är fullt till brädden). Om oljenivån är för låg, fyll på med 20-vikts hydraulolja med

anti-skum och anti-nötningsegenskaper (ISO-viskositetsgrad VG46, t.ex.

Shell Tellus 46, Mobil DTE 25 eller Esso Univis SQ46).

1. Sug ut luft från systemet efter påfyllning. Luta försiktigt fräsen på längden och återför den till ett plant läge. Fyll på igen och luta i motsatt riktning.

Upprepa denna process tills all luft har dragits ut.

Skötsel: Skäraren kan inte fungera korrekt om oljan innehåller luftbubblor.

1. Byt ut tätningsbricka (packning) och plugg. Anslut fräsen till strömkällan och helt tjäna armeringsjärn.

Oljebyte

Hydrauloljan bör bytas minst en gång om året. Förr om det

verkar smutsig.

1. Koppla bort enheten från strömkällan. Ta bort oljepluggen och packningen. Vrid skäraren över och töm oljan i ett lämpligt kärl. När oljan slutar rinna ut, luta enheten bakåt så att olja som fastnat i kolvhuset kan rinna ut. När höljet är tomt, luta enheten i motsatt riktning för att tömma resterna i pumphuset.
2. Med dräneringshålet överst, fyll långsamt enheten med färsk olja. Byt ut kontakten och dra åt lätt. Anslut enheten till strömkällan och för fram kolven två eller tre gånger. Koppla ur enheten och ta bort oljepluggen. Fyll på oljenivån och byt ut pluggen.
3. Följ slutligen proceduren för kontroll av oljenivån.

Obs: Kassera hydraulolja i enlighet med lokala föreskrifter. Låt bli

häll i havet, floden, sjön eller avloppet.

Bulttäthet

En gång i veckan eller efter var 500:e snitt, kontrollera att alla bultar är åtdragna, särskilt de som fäster huset vid cylindern. Lösa bultar blir resultatet i en förlust av makt.

Kolborstar

Inspektera de två kolborstarna minst en gång varannan månad. (vanligt

borstens livslängd är 200 timmar.)

Skötsel: Slitna borstar kommer att resultera i strömavbrott, vilket gör att motorn blir varm

och irreparabelt skada ankarets kommutator.

1. Koppla bort enheten
2. Skruva av båda borstkåporna och dra ut kolborstarna.
3. Byt ut borstar om de är mindre än 6 cm långa.
