Rodzaj produktu	Przenośna elektryczna przecinarka do prętów
Model	RC-22
Marka	Vevor
Moc znamionowa	1350 W
Napięcie zasilania	AC 220-240 V 50 Hz lub 120 V 60 Hz (w zależności od wersji)
Maksymalna średnica cięcia (stal zbrojeniowa)	22 mm
Minimalna średnica cięcia	4 mm
Typowy czas cięcia	≤ 3,5 sekundy
Waga brutto	14,4 kg
Waga netto	14,9 kg
Rodzaj oleju hydraulicznego	Olej hydrauliczny o lepkości ISO VG46 (np. Shell Tellus 46)
Pojemność zbiornika oleju	Napełnienie do krawędzi obudowy pompy
System cięcia	Hydrauliczny z odwracalnymi blokami tnącymi (4 krawędzie na blok)
Regulowany ogranicznik	Tak, dla różnych średnic prętów
Wyłącznik bezpieczeństwa	Blokada bezpieczeństwa, automatyczny powrót tłoka
Szczotki węglowe	Zalecana wymiana co 200 godzin użytkowania
Bieżąca konserwacja	Codzienne sprawdzanie poziomu oleju, czyszczenie po użyciu
Dołączone akcesoria	Instrukcja obsługi, elektroniczny certyfikat gwarancji

Często zadawane pytania - RC-22 Vevor

Jaki olej hydrauliczny stosować do Vevor RC-22?

Stosuj olej hydrauliczny o lepkości ISO VG46 z właściwościami przeciwpiennymi i przeciwzużyciowymi, taki jak Shell Tellus 46, Mobil DTE-25 lub Esso Uni Power SQ46.

Jaka jest maksymalna średnica pręta zbrojeniowego, którą może ciąć RC-22?

RC-22 może ciąć stalowe pręty zbrojeniowe o średnicy do 22 mm. Jest również przystosowany do prętów o minimalnej średnicy 4 mm.

Jak wyregulować ogranicznik dla różnych średnic prętów?

Włóż pręt pod kątem 90° do przedniego bloku tnącego, a następnie wkręć korek ogranicznika, aż delikatnie dotknie pręta. Prawidłowa regulacja zapobiega nadmiernemu zużyciu i odpryskom.

Co zrobić, jeśli tłok nie cofa się automatycznie?

Odłącz urządzenie, a następnie ręcznie odepchnij tylny blok tnący do tyłu za pomocą metalowego pręta. Nigdy nie używaj rąk. Następnie oczyść tłok i obudowę z opiłków. Jeśli problem będzie się powtarzał, skontaktuj się z autoryzowanym serwisem.

Jak często wymieniać olej hydrauliczny?

Wymieniaj olej przynajmniej raz w roku lub wcześniej, jeśli jest brudny. Postępuj zgodnie z procedurą całkowitego spuszczania oleju opisaną w instrukcji.

Jak wymienić szczotki węglowe?

Odłącz narzędzie, odkręć nakładki szczotek i wyjmij je. Wymień je, jeśli mają mniej niż 6 mm (sprawdzaj co 2 miesiące lub 200 godzin użytkowania).

Jakie są podstawowe zasady bezpieczeństwa?

Noś okulary ochronne i rękawice, używaj osłon ochronnych, aby uniknąć odprysków, nie tnij w deszczu, i zawsze odłączaj narzędzie przed konserwacją. Trzymaj narzędzie pewnie i zachowaj bezpieczną odległość.

Jak wyczyścić przecinarkę do prętów po użyciu?

Odłącz urządzenie, załóż rękawice, i wytrzyj lub wyczyść szczotką brud i opiłki. Nie używaj sprężonego powietrza, aby uniknąć rozpryskiwania cząstek.

Co zrobić, jeśli moc cięcia spada?

Najpierw sprawdź poziom oleju (powinien być do krawędzi otworu wlewowego). Jeśli poziom jest dobry, sprawdź szczotki węglowe i dokręcenie śrub. Spadek mocy może również wynikać z przegrzania oleju (pozwól mu ostygnąć).

Gdzie znaleźć części zamienne do Vevor RC-22?

Skontaktuj się z pomocą techniczną Vevor przez www.vevor.com/support. Bloki tnące i szczotki węglowe to typowe części zużywalne dostępne u producenta.

INSTRUKCJA OBSŁUGI RC-22 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

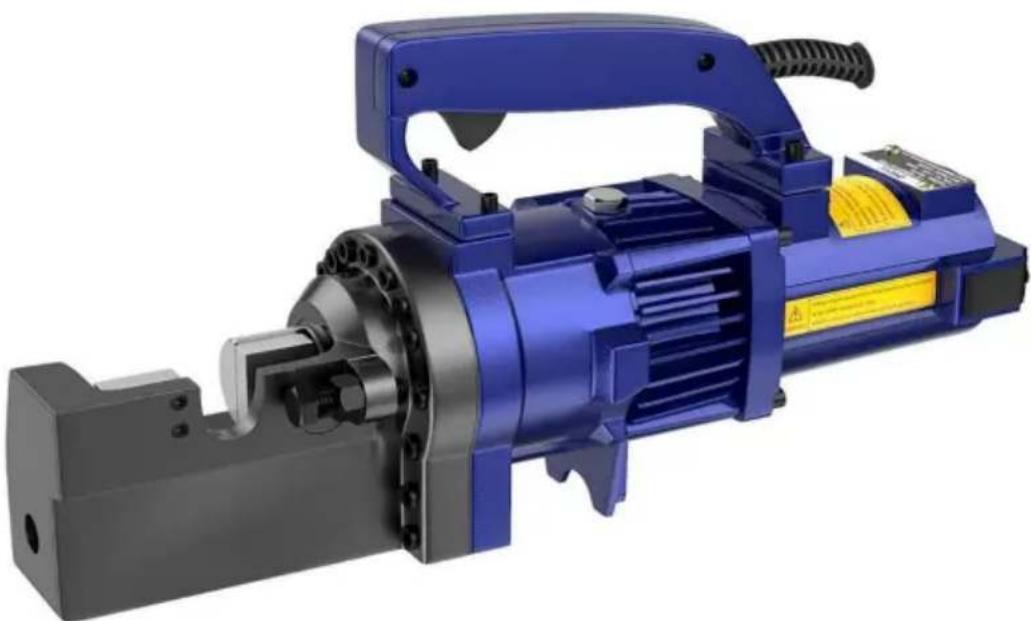

ELEKTRYCZNA PRZECINARKA ZBROJENIA

MODEL:RC-16/RC-25/RC-20/RC-22

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRYCZNA PRZECINARKA ZBROJENIA

MODEL:RC-16/RC-25/RC-20/RC-22

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

INSTRUKCJE BEZPIECZEŃSTWA

Stosowanie

Przecinaków do prętów zbrojeniowych używaj wyłącznie do prętów zbrojeniowych do betonu.

Ogranicz użycie do wyznaczonych materiałów

Zawsze istnieje ryzyko, że odcięty koniec wystrzeli, zwłaszcza jeśli jest mniejszy

niż 30 cm długości. Znaczne przekroczenie wyznaczonych specyfikacji materiałowych

zwiększa to ryzyko i może również spowodować uszkodzenie narzędzia. Nie próbuj ciąć

prętów zbrojeniowych twardszych, grubszych lub cieńszych niż określone.

Stosuj ochronę oczu

Nosić okulary ochronne, okulary ochronne z osłonami bocznymi lub osłonę twarzy podczas używania noża.

Zapewnij bariery ochronne

Ustaw ekrany bezpieczeństwa, aby chronić współpracowników przed możliwymi latającymi końcami. Umieść osłonę zabezpieczającą pod prętem zbrojeniowym podczas pracy na wysokościach.

Zachowaj odpowiednią kontrolę

Trzymaj mocno nóż i utrzymuj właściwą postawę i równowagę. Nie rób

zbyt dużego zasięgu przy pracy na wysokości; zamocuj przecinarkę do rusztowania za pomocą liny zabezpieczającej. Sprawdź, czy przewód zasilający nie jest zabrudzony i trzymaj przewód z dala od ostrych krawędzi i ciepła. Sprawdź, czy wszystkie klucze regulacyjne zostały usunięte przed użyciem noża.

Ochrona przed porażeniem prądem

Aby uniknąć możliwego porażenia prądem, nie obsługuj przecinarki mokrymi rękami lub nie używaj jej w deszczu lub wilgotnych miejscach. Uważaj na wszystkie linie energetyczne, obwody elektryczne i inne zagrożenia, z którymi można się zetknąć, szczególnie te, które mogą być pod powierzchnią lub w inny sposób ukryte przed wzrokiem.

Odłącz narzędzie

Odłącz przecinarkę od gniazdka, gdy nie jest używana oraz przed czyszczeniem, regulacją lub serwisowaniem. Nie odłączaj wtyczki od gniazdka ciągnąc za sznur. Przed podłączeniem zawsze sprawdź, czy przełącznik jest wyłączony.

Uważaj na środowisko

Nie używaj przecinarki w obecności materiałów łatwopalnych (np. farby, rozcieńczalnik, produkty naftowe, kleje).

Nie używaj przecinarki w dobrze oświetlonym i wolnym od przeszkód miejscu. Operator powinien przez cały czas mieć niezakłócony widok na frez, pręt zbrojeniowy i obszar otaczający.

Noś odpowiednią odzież

Nie noś luźnych ubrań, zwisających przedmiotów ani biżuterii. Zwiąż długie włosy. Zaleca się używanie kasku ochronnego i butów na gumowej podeszwie. Jeśli założone są rękawice ochronne, należy zachować szczególną ostrożność, aby rękawice nie zostały złapane przez ruchome części.

Trzymaj gości z daleka

Trzymaj wszystkich gości w bezpiecznej odległości od miejsca pracy, aby zapewnić ochronę i zapobiec rozpraszaniu uwagi operatora.

Ostrożnie konserwuj przecinarkę

Przed każdym użyciem sprawdź nóż. Uszkodzone lub luźne bloki tnące mogą spowodować obrażenia ciała. Trzymaj uchwyt suchy, czysty i wolny od oleju i/lub smaru. Utrzymuj obudowę i tłok w stanie wolnym od brudu i opiłków żelaza. Sprawdź, czy śruby nie są poluzowane lub czy ich nie brakuje. Poniższa instrukcja dotyczy konserwacji. Regularnie sprawdzaj przełącznik, przewód, wtyczkę i przedłużacz w regularnych odstępach czasu.

Przechowuj ostrożnie

Gdy nie jest używany, przechowuj nóż i akcesoria w suchym miejscu, niedostępnym dla osób nieupoważnionych.

LISTA PARAMETRÓW

Model	RC-16	RC-25	RC-20	RC-22
Moc (W)	1000	1700	1000	1350
GW (kg)	12.34	31.33	18.15	14.4
NW (kg)	12.84	32.13	18.75	14.9
Prędkość skrawania	2,5 s	4S	3s	3,5 s
Maks. zbrojenie	16mm	25mm	20mm	22 mm
Minimalne zbrojenie	4mm	5mm	4mm	4mm

Uwaga: Istnieją dwie wersje napięcia powyższego modelu produktu, odpowiednio, AC220-240V 50 Hz i 120 V 60 Hz, patrz tabliczka znamionowa

informacje o produkcie. INSTRUKCJE

Przestroga: Oznacza zagrożenie, które może skutkować drobnymi obrażeniami ciała i/lub uszkodzeniem produktu.

Pielęgnacja: Wskazuje zagrożenie, które spowoduje uszkodzenie produktu.

Kontrole przed użyciem

Sprawdź poziom oleju.

Sprawdź stan bloków tnących i dokręcenie śrub bloku tnącego.

Przestroga: Używanie luźnych lub popękanych bloków tnących może spowodować obrażenia operatorów oraz uszkodzenie urządzenia.

Sprawdź, czy źródło zasilania jest odpowiednie dla przecinarki.

Uwaga: jeśli napięcie jest zbyt wysokie, silnik się spali. Jeśli napięcie jest zbyt niskie, nie będzie generowana wystarczająca moc. Nigdy nie używaj prądu stałego.

Sprawdź, czy zasilanie jest prawidłowo uziemione.

Uwaga: Brak uziemienia zasilania może spowodować porażenie prądem operatora.

Sprawdź, czy przewód nie jest uszkodzony i czy wtyczka nie jest luźna.

Przestroga: Przecięcie lub ścieranie pokrycia może spowodować zwarcie i porażenie prądem operatora.

Jeśli ma być używany przedłużacz, należy upewnić się, że jest nieuszkodzony i czy jest to grubość odpowiednia do długości.

Długość kabla\Rozmiar kabla	110 V	230 V
	AWG	Rozmiar normalizacji
HDo 10 m	16	1,0 mm2
Do 15 m	14	1,25 mm2
Do 30 m	10	1,5 mm2

Rozgrzewka

W zimną pogodę, rozgrzej urządzenie przez 30-60 sekund, aby olej hydrauliczny osiągnął odpowiednią lepkość. Pociągnij przełącznik spustowy, aby wysunąć tłok i zwolnij, gdy osiągnie pełny skok, powtórz 15-20 razy.

Regulacja stopera

Dla każdego rozmiaru należy odpowiednio ustawić prawidłową pozycję podczas cięcia zbrojenia przed wykonaniem cięcia.

1. Wkręcić korek, aby zapewnić wystarczający odstęp dla prętów zbrojeniowych.
2. Włóż całkowicie pręt zbrojeniowy do wspornika w kształcie litery U. Upewnij się, że zbrojenie opiera się na podstawie korka.
3. Trzymając pręt zbrojeniowy pod kątem prostym (90°) do przedniego bloku tnącego, wykręcić zatyczkę, aż dotknie pręta zbrojeniowego. Po ustawieniu, stopper nie wymaga dalszej regulacji podczas cięcia prętów zbrojeniowych o tej samej średnicy, ale musi być ponownie ustawiony dla pręta zbrojeniowego o innym rozmiarze.

Uwaga: Nieprawidłowe ustawienie zatyczki spowoduje nadmierne zużycie bloku tnącego i może spowodować wyrzucenie odciętego końca.

Cięcie

1. Włóż pręt zbrojeniowy pomiędzy ogranicznik a przedni blok tnący, upewniając się, że jest prawidłowo osadzony we wsporniku w kształcie litery U.
2. Pociągnij spust i trzymaj wciśnięty, podczas gdy tłok przesuwa się do przodu i zbrojenie jest cięte. (Jeśli przełącznik zostanie zwolniony w punkcie pośrednim, tłok zatrzyma się.)
3. Po zakończeniu cięcia zwolnij przełącznik. Tłok chowa się automatycznie. (Należy pamiętać, że przełącznika nie można ponownie włączyć, dopóki tłok nie zostanie całkowicie cofnięty.)

Punkty uwagi

1. Zachowaj szczególną ostrożność podczas odcinania krótkich odcinków (30 cm lub mniej), ponieważ odcięty koniec ma tendencję do wyskakiwania.

Uwaga: latające końce stanowią zagrożenie dla całego personelu znajdującego się w pobliżu. Wyprostuj ekrany bezpieczeństwa.

1. Nie zakrywaj otworów wentylacyjnych.

Uwaga: Jeśli otwory są zakryte, silnik przegrzeje się i może się spalić.

1. Jeśli temperatura oleju hydraulicznego przekroczy 70°C (158°F), moc spadnie.

Przed wznowieniem pracy poczekaj, aż ostygnie. (Zachowaj szczególną ostrożność latem, kiedy aluminiowa obudowa pompy nagrzewa się szybciej.)

1. Jeżeli zaobserwujesz spadek mocy i silnik będzie wyjątkowo gorący, sprawdź węgiel szczotka.
2. Jeżeli kiedykolwiek tłok nie cofnie się całkowicie, popchnij tylny blok tnący do tyłu, aby ręcznie wycofać hak.

Uwaga: użyj do tego celu pręta zbrojeniowego lub płaskownika metalowego. Nigdy nie pchaj noża blokować dowolną częścią dłoni, nawet w rękawiczkach.

Po cofnięciu tłoka, pociągnij spust-przełącznika tak długo, aby częściowo

tłok wyprzedzający. Odłącz urządzenie. I sprawdź tłok i obudowę

nagromadzone opiłki żelaza, które mogą blokować tłok. Po

czyszczenia, tłok nadal nie cofa się automatycznie po całkowitym wysunięciu,

sam tłok może zostać uszkodzony. Zwróć urządzenie do autoryzowanego agenta

naprawa.

Bloki tnące

Przed użyciem zawsze sprawdź, czy dwie śruby na każdym bloku tnącym są prawidłowo zamocowane i dokręcone. Użycie luźnego klocka spowoduje uszkodzenie bloku i

mieszkania. Sprawdź także stan bloków tnących. Jeśli jakakolwiek krawędź skrawająca jest tępa

lub wyszczerbione, wyjmij śruby mocujące i obróć oba bloki tak, aby powstały dwa nowe

krawędzie wchodzą w życie. Wymień i dokręć śruby (każdy blok ma cztery

krawędzie tnące)

Gdy wszystkie cztery krawędzie skrawające zostały wykorzystane lub jeśli którykolwiek blok jest pęknięty lub w inny sposób uszkodzone, wymienić oba bloki.

Przestroga: Luźny lub pęknięty blok może spowodować obrażenia operatora.

Czyszczenie

Czyszczenie noża po użyciu.

Uwaga: Nosić rękawice, aby chronić ręce przed metalowymi odłamkami. Nie używaj

pistoletu pneumatycznego, piaskowanie powietrzem może spowodować przedostanie się opiłków metalu i/lub pyłu do oczu

i układ oddechowy.

1. Odłącz urządzenie.
2. Wytrzyj lub wyszczotkuj cały brud i metalowe opiłki. Zwróć szczególną uwagę na

dolna połowa tłoka, gdzie łatwiej gromadzi się brud.

Kontrola poziomu oleju

Ponieważ noże są napędzane hydraulicznie, poziom oleju należy sprawdzać w

częstych przerwach, najlepiej codziennie. Brak konserwacji oleju na

prawidłowym poziomie powoduje spadek ciśnienia i utratę mocy cięcia.

Uwaga: Olej hydrauliczny jest wysoce łatwopalny. Trzymać z dala od iskier i

otwartego ognia. Nie palić.

Uwaga: Olej hydrauliczny może powodować podrażnienie oczu i skóry. W przypadku

połknięcia powoduje biegunkę i wymioty.

W przypadku dostania się do oczu płukać czystą wodą przez co najmniej 15 minut i

skonsultować się z lekarzem. W przypadku kontaktu ze skórą dokładnie umyć mydłem i

wodą.

W przypadku połknięcia natychmiast zasięgnąć porady lekarza. Nie wywoływać celowo

wymiotów.

1. Olej powinien być ciepły, ale nie gorący. Rozgrzej urządzenie, jeśli jest zimne.
2. Wyreguluj zatyczkę i wykonaj trzy lub cztery nacięcia, dokładnie zaznaczając, w którym miejscu

zbrojenie faktycznie pęka.

1. Ściśnij krótki kawałek pręta zbrojeniowego, zatrzymując się tuż przed jego zerwaniem. Odłącz urządzenie

ze źródła zasilania.

1. Po założeniu częściowo odciętego pręta zbrojeniowego obróć urządzenie tak, aby korek oleju był odsłonięty

najwyższy. (Jeśli urządzenie jest gorące, poczekaj, aż ostygnie.)

1. Wymontować korek wlewu oleju i podkładkę uszczelniającą (uszczelnienie)

Przestroga: Nigdy nie wyjmuj korka oleju, gdy urządzenie jest gorące, gdyż może wytrysnąć

olej. 6. sprawdź, czy poziom oleju sięga dna otworu korka. (tj. obudowa pompy jest pełna

po brzegi). Jeśli poziom oleju jest za niski, uzupełnij olejem hydraulicznym o masie 20

właściwości przeciwpieniące i zapobiegające ścieraniu. (stopień lepkości ISO VG46. Np Olej Shell Tellus 46, olej Mobil DTE-25 LUB Esso uni power SQ46.)

1. Po uzupełnieniu odpowietrzyć instalację. Delikatnie przechyl nóż wzdłuż i przywróć go do poziomej pozycji. Dopełnij ponownie i przechyl w przeciwnym kierunku. Powtarzaj ten proces, aż całe powietrze zostanie usunięte.

Pielęgnacja: Przecinarka nie będzie działać prawidłowo, jeśli olej zawiera pęcherzyki powietrza.

1. Wymień podkładkę uszczelniającą (uszczelnienie) i korek. Podłącz przecinarkę do źródła zasilania i całkowicie obsługują zbrojenie.

Wymiana oleju

Olej hydrauliczny należy wymieniać przynajmniej raz w roku. Wcześniej, jeśli wydaje się brudny.

1. Odłącz urządzenie od źródła zasilania. Wyjmij korek oleju i uszczelnienie. Obróć nóż i spuść olej do odpowiedniego pojemnika. Gdy olej przestanie wyciekać, przechyl jednostkę do tyłu, aby olej uwięziony w obudowie tłoka mógł wypłynąć. Gdy obudowa jest pusta, przechyl urządzenie w przeciwnym kierunku, aby opróżnić pozostałości z obudowy pompy.
2. Trzymając otwór spustowy skierowany do góry, powoli napełnij urządzenie świeżym olejem. Wymień wtyczkę i lekko dokręć. Podłącz urządzenie do źródła zasilania i przesuń tłok dwa lub trzy razy. Odłącz urządzenie i wyjmij korek oleju. Uzupełnij poziom oleju i wymień wtyczkę.
3. Na koniec wykonaj procedurę sprawdzania poziomu oleju. Uwaga: Olej hydrauliczny należy utylizować zgodnie z lokalnymi przepisami. Nie wylewaj do morza, rzeki, jeziora lub ścieków.

Szczelność śrub

Raz na tydzień lub co 500 cięć należy sprawdzić dokręcenie wszystkich śrub, szczególnie tych mocujących obudowę do cylindra. Skutkiem luźnych śrub będzie

utrata mocy.

Szczotki węglowe

Sprawdzaj obie szczotki węglowe przynajmniej raz na dwa miesiące. (Normalna żywotność pędzla wynosi 200 godzin.)

Pielęgnacja: Zużyte szczotki powodują utratę mocy i nagrzewanie się silnika

i nieodwracalnie uszkodzić komutator twornika.

1. Odłącz urządzenie. 2. Odkręcić obie nasadki szczotek i wyciągnąć szczotki węglowe. 3. Wymień szczotki, jeśli są krótsze niż 6 cm.

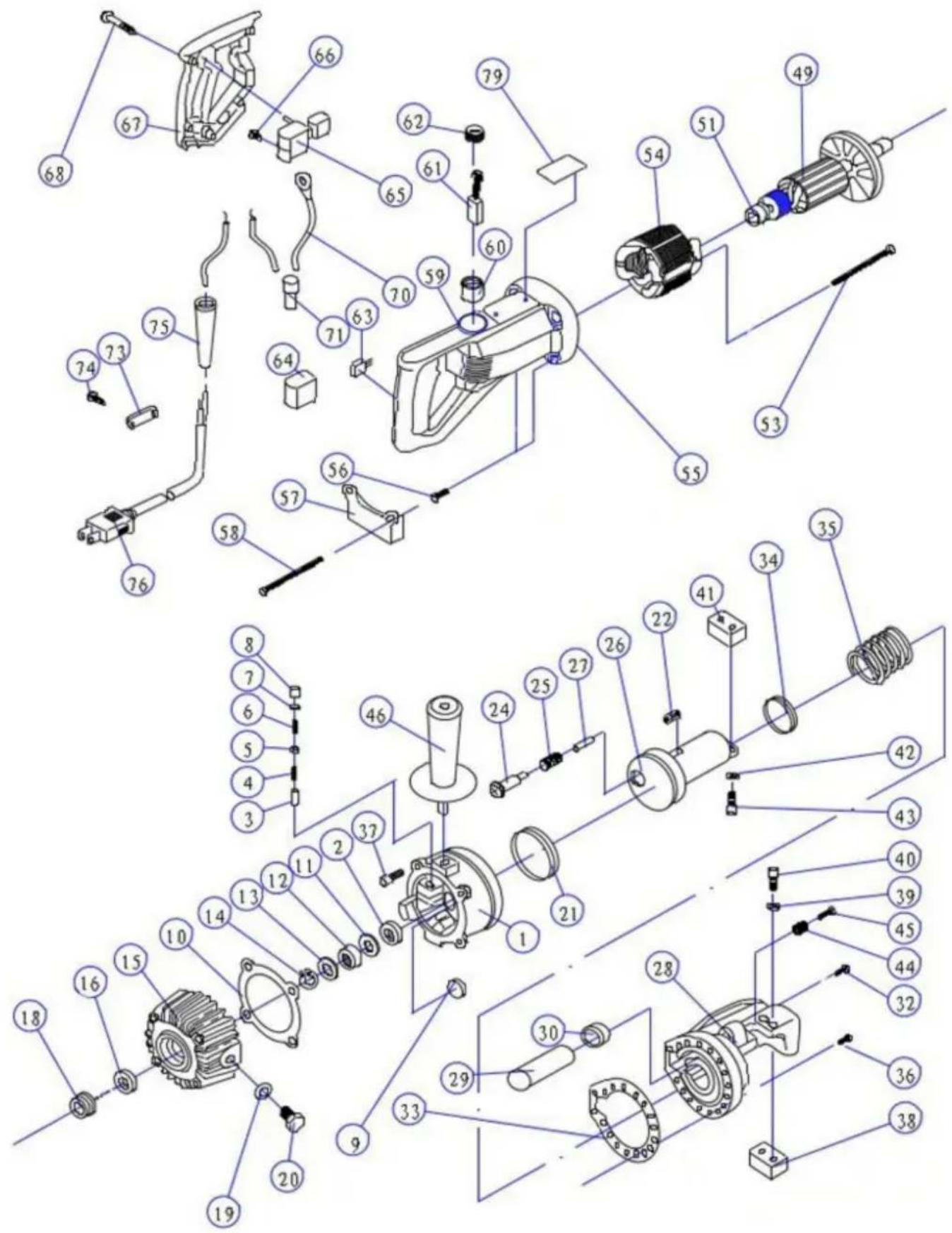

Lista części przenośnej przecinarki do prętów zbrojeniowych RC-16
