MANUALE UTENTE XF8163 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

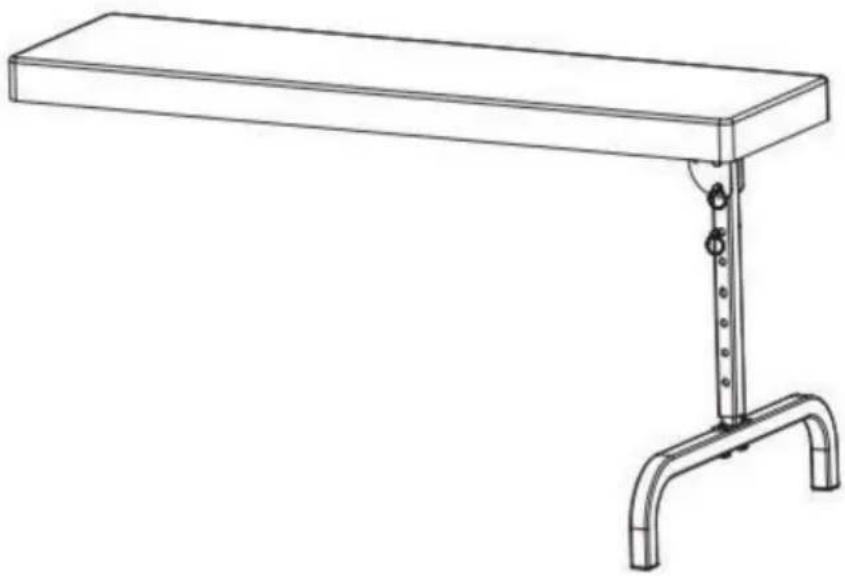

CARRELLO DA GARAGE DI TIPO SOLLEVATO

MODELLO:XF8163

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

GARAGE TIPO SOPRAELEVATO

RAMPICANTE

MODELLO:XF8163

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

Per la tua sicurezza, leggi, comprendi e segui le informazioni fornite con e su

questo tipo elevato Garage Creeper. Il proprietario e l'operatore devono avere un

comprensione di questo prodotto e delle procedure operative sicure prima di tentare di

uso. Il proprietario e l'operatore devono essere consapevoli che l'uso di questo prodotto potrebbe richiedere

competenze e conoscenze speciali. Le istruzioni e le informazioni sulla sicurezza devono essere

trasmesse nella lingua madre dell'operatore prima che l'uso di questo prodotto sia autorizzato.

Assicurarsi che l'operatore comprenda appieno i pericoli intrinseci

associati all'uso e all'uso improprio del prodotto. In caso di dubbi in merito

Per un uso sicuro e corretto del prodotto, toglierlo immediatamente dal servizio.

WARNING

Non utilizzare questo dispositivo per scopi diversi da quelli per cui è stato espressamente concepito. destinato

• Leggere, comprendere e seguire tutte le istruzioni prima di utilizzare questo dispositivo.
• Non superare la capacità nominale. La capacità nominale è di 330 libbre (include utente, utensili, equipaggiamento e oggetti personali)
• Sedetevi delicatamente. Evitate i carichi d'urto causati da salti o cadute sul sedile.
• Non salire in piedi sul sedile.
• Fare attenzione ai rischi di pizzicamento e schiacciamento durante la piegatura e l'apertura.
  · Tenere lontano dalla portata dei bambini! Questo dispositivo non è adatto all'uso da parte dei bambini.

- Utilizzare solo su superfici dure e piane, in grado di sostenere il carico.

ELENCO PARAMETRI

Modello	XF8163
Carico massimo sopportabile	330 libbre
Lunghezza	40 pollici
Dimensioni del distanziatore	38,97 * 10,43 pollici

ELENCO PAPTS

Nome	Quantità
Gruppo piastra reclinabile (piastra reclinabile *1+ quadrato piastra *1+bulloni M6*20 *4)	1
base	1
Leva di regolazione	1
Regolazione del sedile	1
Telaio di collegamento	1
Negozio M6*20	2
Bullone M8*50	1
Negozio M6*40	2
coltogamento di trazione	2
Rondella ÿ18mm	1
Rondella ÿ12mm	2
Dado di bloccaggio M8	1
Controdado M6	2
Chiave inglese aperta da 14 mm	2
Chiave inglese aperta da 10 mm	1
Chiave esagonale da 5 mm	1

ISTRUZIONI

1. Installare la base sulla piastra di ferro del carrello nella direzione indicata e fissarla saldamente con le viti.

1. Assemblare l'asta di regolazione e il relativo supporto insieme al fermo ad anello di trazione come mostrato in figura e verificare che il fermo passi attraverso i tubi interno ed esterno.

1. Come mostrato, montare il gruppo asta di regolazione assemblato sul telaio di supporto e bloccare la vite attraverso il foro con la guarnizione e il dado anti-allentamento M6.

1. Montare il gruppo staffa di regolazione assemblato sulla base come mostrato e bloccare la vite esagonale esterna attraverso il foro della base con guarnizione e dado anti-allentamento M8.

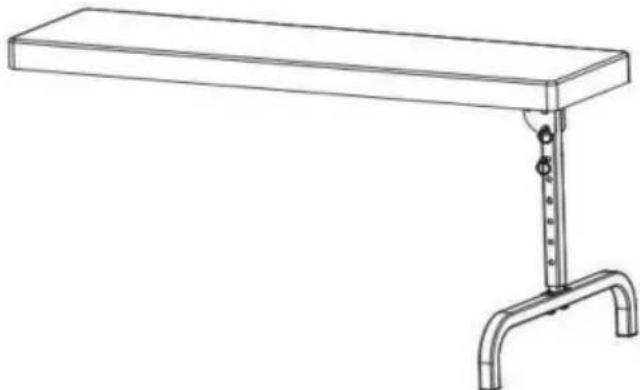

1. Regolando la posizione del fermo dell'anello di trazione, regolare l'altezza, stringere con attenzione la mano. Si noti che questo prodotto deve avere il carrello in posizione orizzontale, altrimenti c'è il rischio di ribaltamento.

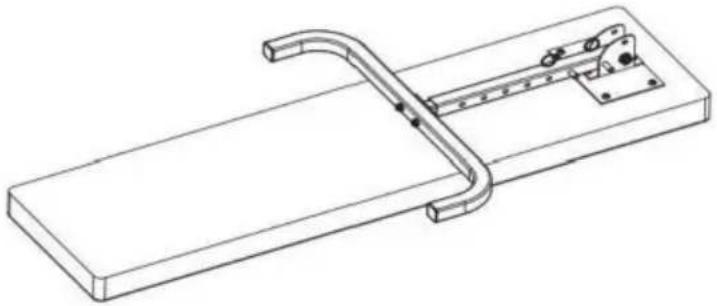

1. Inserire la scheda estraibile del fermo ad anello nella base come mostrato, in modo che il gruppo di supporto di regolazione possa essere disteso per convenienza.
