BRUKSANVISNING XF8163 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

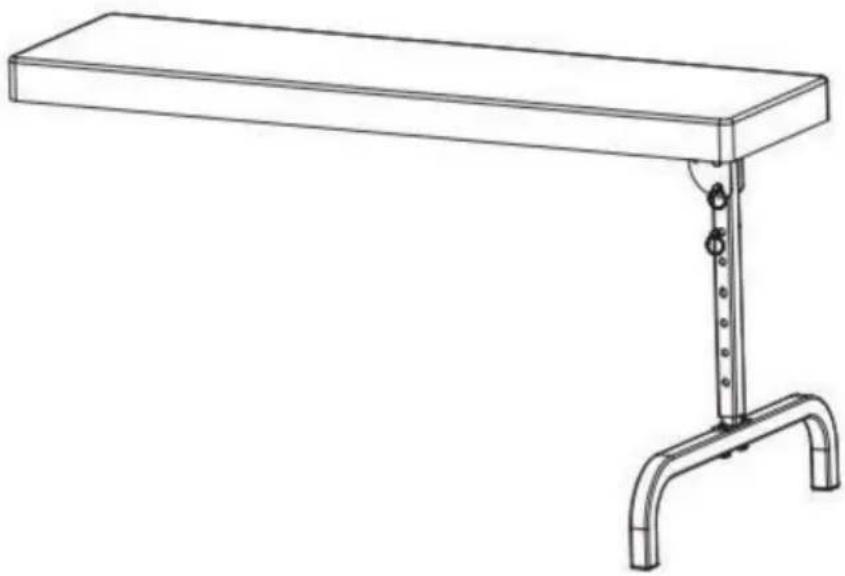

FÖRHÖJD TYP GARAGEKRÄP

MODELL: XF8163

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HÖJD TYP GARAGE

KRYP

MODELL: XF8163

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

För din säkerhet, läs, förstå och följ informationen som medföljer och vidare denna Upphöjda typ Garage Creeper. Ägaren och operatören ska ha en förståelse för denna produkt och säkra driftsprocedurer innan du försöker använda. Ägaren och operatören ska vara medvetna om att användning av denna produkt kan kräva speciella färdigheter och kunskaper. Instruktioner och säkerhetsinformation ska vara förmedlas på operatörens modersmål innan användning av denna produkt godkänns. Se till att operatören förstår de inneboende farorna förknippas med användning och missbruk av produkten. Om det råder tvivel om säker och korrekt användning av denna produkt, ta genast ur bruk.

WARNING

Använd inte denna enhet för något annat ändamål än det den uttryckligen är till för avsedd

• Läs, förstå och följ alla instruktioner innan du använder enheten.
• Överskrid inte den nominella kapaciteten. Nominell kapacitet är 330 lbs. (inkluderar användare, verktyg, utrustning och personliga föremål)
• Sätt dig ner försiktigt. Undvik stötbelastningar orsakade av att hoppa eller falla på sätet.
• Stå inte på sätet.
• Se upp för kläm- och klämrisk vid fällning och utfällning.
• Håll borta från varje barn! Denna enhet är inte lämplig för barns användning.
• Använd endast på hård, jämn yta som kan bära lasten.

PARAMETERLISTA

Modell	XF8163
Maximalt bärande	330 pund
Längd	40 tum
Spacer storlek	38,97*10,43tum

PAPTS LISTA

Namn	Kvantitet
Liggplatta montering (stödplatta *1+ kvadrat platta *1+M6*20 bultar *4)	1
bas	1
Reglerspak	1
Justering av sits	1
Anslutningsram	1
M6*20 butik	2
M8*50 bult	1
M6*40 butik	2
draglänk	2
ÿ18mm bricka	1
ÿ12mm bricka	2
M8 Låsmutter	1
M6 låsmutter	2
14 mm skiftnyckel	2
10 mm skiftnyckel	1
5 mm insexnyckel	1

INSTRUKTIONER

1. Montera basen på järnplattan på krypan i den riktning som visas och lås den ordentligt med skruvar.

1. Montera reglerstången och reglerstångsstödet tillsammans med dragringsspärren enligt bilden, och kontrollera att spärren går genom inner- och ytterrören.

1. Som visas, montera den monterade justerstångsenheten på stödramen och lås skruven genom hålet med packning och M6 anti-lös mutter.

1. Montera den monterade justeringskonsolen på basen enligt bilden och lås den yttre sexkantskruven genom hålet på bas med packning och M8 anti-lös mutter.

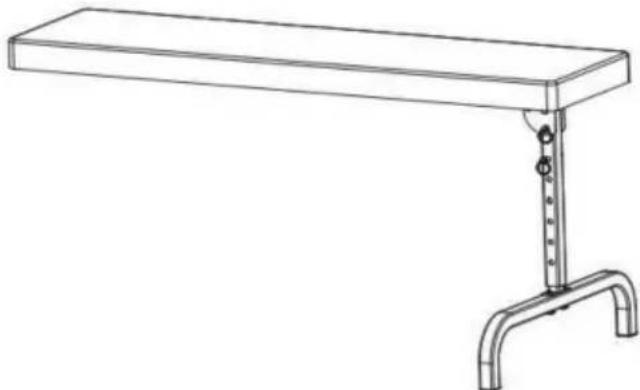

1. Genom att justera positionen för dragringens spärr, justera höjden, kläm försiktigt handen. Observera att denna produkt måste ha krypan i horisontellt tillstånd, annars finns det risk att tippa.

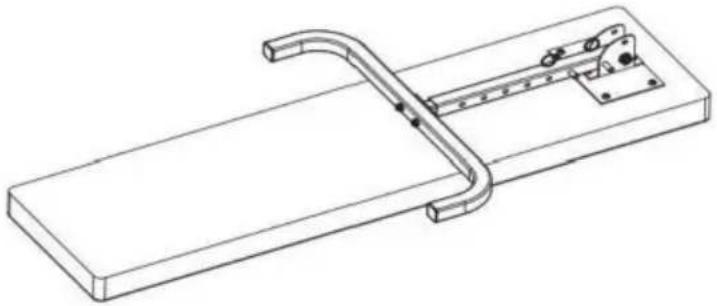

1. Sätt in det utdragbara kortet för dragringspärren i basen som visas, så att justeringsstödet kan läggas plant för bekvämlighet.
