BEDIENUNGSANLEITUNG XF8163 Vevor
E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
VEVOR®
TOUGH TOOLS, HALF PRICE
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

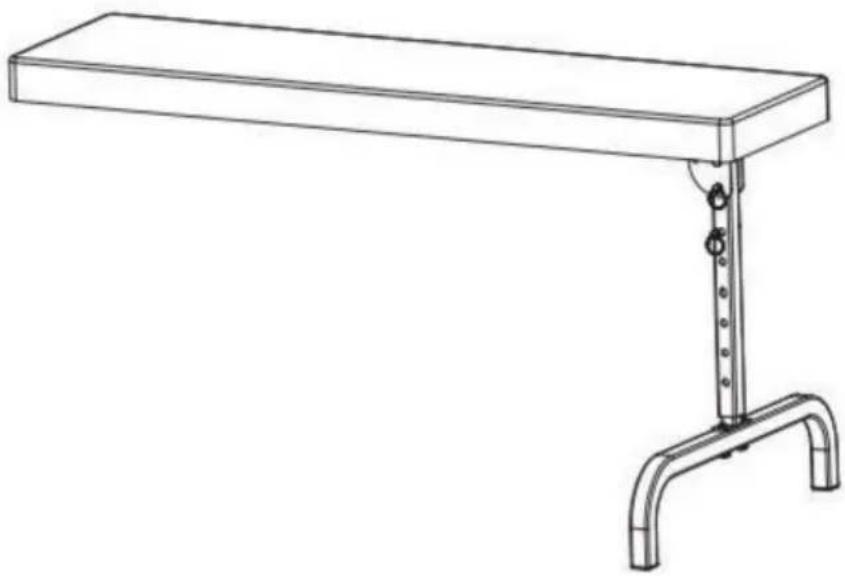

ERHÖHTE GARAGEN-ROLLBAHN
MODELL:XF8163
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
ERHÖHTE GARAGE
KRIECHPFLANZE
MODELL:XF8163
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
SICHERHEITSHINWEISE
Lesen, verstehen und befolgen Sie zu Ihrer Sicherheit die Informationen, die mit und auf
dieser Garagen-Rollbrett vom Typ „Erhöht“. Der Eigentümer und der Betreiber müssen über eine
Verständnis dieses Produkts und der sicheren Betriebsverfahren, bevor Sie versuchen,
Der Eigentümer und Betreiber muss sich darüber im Klaren sein, dass die Verwendung dieses Produkts
besondere Fähigkeiten und Kenntnisse. Anweisungen und Sicherheitshinweise müssen
in der Muttersprache des Bedieners übermittelt werden, bevor die Verwendung dieses Produkts autorisiert wird.
Stellen Sie sicher, dass der Bediener die damit verbundenen Gefahren genau versteht
im Zusammenhang mit der Verwendung und dem Missbrauch des Produkts.Wenn Zweifel bestehen über die
Bei sicherheitsrelevanter und sachgemäßer Verwendung dieses Produkts ist es unverzüglich außer Betrieb zu nehmen.
WARNING
Verwenden Sie dieses Gerät nicht für andere Zwecke als die, für die es ausdrücklich vorgesehen ist. beabsichtigt
- Lesen, verstehen und befolgen Sie alle Anweisungen, bevor Sie dieses Gerät in Betrieb nehmen.
- Die Nennkapazität darf nicht überschritten werden. Die Nennkapazität beträgt 330 Pfund (einschließlich Benutzer,
Werkzeuge, Ausrüstung und persönliche Gegenstände).
- Setzen Sie sich sanft hin. Vermeiden Sie Stoßbelastungen durch Springen oder Stürze auf den Sitz.
- Nicht auf den Sitz stellen.
- Achten Sie beim Zusammen- und Auseinanderklappen auf Klemm- und Quetschgefahren.
- Außerhalb der Reichweite von Kindern aufbewahren! Dieses Gerät ist nicht für die Benutzung durch Kinder geeignet.
·Nur auf harten, ebenen Oberflächen verwenden, die der Last standhalten können.
PARAMETERLISTE
| Modell | XF8163 |
| Maximale Tragfähigkeit | 330 Pfund |
| Länge | 40 Zoll |
| Abstandshaltergröße | 38,97 * 10,43 Zoll |
PAPTS-LISTE
| Name | Menge |
| Liegeplattenmontage (Liegeplatte *1+ Quadrat Platte *1+M6*20 Bolzen *4) | 1 |
| Base | 1 |
| Regulierhebel | 1 |
| Sitz einstellen | 1 |
| Verbindungsrahmen | 1 |
| M6*20 Shop | 2 |
| M8*50 Schraube | 1 |
| M6*40 Shop | 2 |
| Zugglied | 2 |
| ÿ18mm Unterlegscheibe | 1 |
| ÿ12mm Unterlegscheibe | 2 |
| M8 Kontermutter | 1 |
| M6 Kontermutter | 2 |
| 14 mm Maulschlüssel | 2 |
| 10-mm-Maulschlüssel | 1 |
| 5 mm Inbusschlüssel | 1 |
ANWEISUNGEN
- Montieren Sie die Basis in der gezeigten Richtung auf der Eisenplatte am Rollbrett und befestigen Sie sie fest mit den Schrauben.
- Montieren Sie die Regelstange und die Regelstangenhalterung zusammen mit dem Zugringriegel wie gezeigt und vergewissern Sie sich, dass der Riegel durch die Innen- und Außenrohre verläuft.
- Montieren Sie die zusammengebaute Einstellstangenbaugruppe wie gezeigt am Stützrahmen und sichern Sie die Schraube durch das Loch mit einer Dichtung und einer M6-Sicherungsmutter.
- Montieren Sie die montierte Justierungshalterung wie gezeigt auf der Basis und verriegeln Sie die äußere Sechskantschraube durch das Loch der Sockel mit Dichtung und M8-Sicherungsmutter.

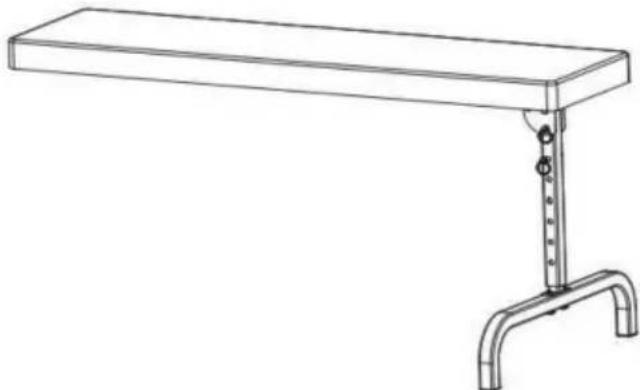

- Passen Sie die Höhe an, indem Sie die Position des Zugringriegels anpassen, und klemmen Sie die Hand vorsichtig fest. Beachten Sie, dass sich der Rollwagen bei diesem Produkt in horizontaler Lage befinden muss, da sonst die Gefahr des Umkippens besteht.

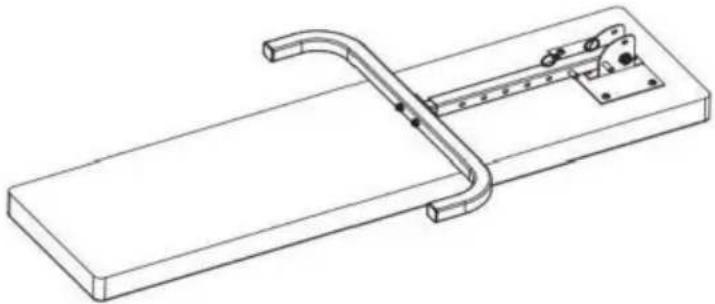

- Stecken Sie die Ausziehkarte des Zugringverschlusses wie gezeigt in die Basis, so dass die Einstellhalterung flach gelegt werden kann, Bequemlichkeit.
