MANUALE UTENTE 170D Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

IDROPULITRICE A GAS

MODELLO:170D/180D

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

PRESSIONE DEL GAS

RONDELLA

MODELLO:170D/180D

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO!

Leggere e comprendere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza tutte le istruzioni elencate di seguito possono causare esplosioni, rotture o gravi lesioni personali.

ATTENZIONE! Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza

seguire le avvertenze e le istruzioni elencate di seguito potrebbe causare un esplosione o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

termine"UTENSILE PER MOTORE A BENZINA":Macchina azionata da un motore a combustione motore, destinato a svolgere un lavoro meccanico.

1. Sicurezza dell'area di lavoro

a. Mantenere l'area di lavoro pulita e ben illuminata. Disordine o scarsa illuminazione nell'area di lavoro aree possono causare incidenti.

b. Non utilizzare il dispositivo in un ambiente con rischio di esplosione, dove

ci sono combustibili liquidi, gas o materiale in polvere. Combustione interna

motori producono scintille che possono incendiare materiali in polvere o vapori. c. Tenere i bambini e le altre persone lontano dall'area di lavoro quando si utilizza il macchina. Una distrazione può farti perdere il controllo della macchina.

2. Sicurezza personale

a. Fai attenzione a quello che fai e usa la macchina con saggezza. Non usare la macchina se si è stanchi o dopo aver assunto alcol, droghe o medicinali.

Non prestare attenzione durante l'utilizzo di un motore a combustione interna può causare lesioni gravi. b.

Utilizzare dispositivi di protezione individuale. Indossare sempre occhiali, respiratori e protezione dell'udito. Dispositivi di protezione come una maschera antipolvere, antiscivolo

scarpe antinfortunistiche, elmetto o protezioni acustiche, utilizzati in condizioni appropriate, contribuiranno a ridurre i danni personali.

c. Evitare l'avvio involontario. Assicurarsi che l'interruttore sia in posizione di spegnimento prima di sollevare o trasportare la macchina. Trasportare con il dito su

l'interruttore o il collegamento con l'interruttore acceso può causare incidenti. d.

Rimuovere tutti gli utensili di regolazione o le chiavi a forchetta prima di iniziare. A

un utensile o una chiave inglese fissati a una parte rotante della macchina possono causare lesioni quando si inizia.

e. Siate prudenti. Evitate di adottare una posizione che affatica il vostro corpo; mantenete un appoggio saldo sul terreno e mantenere l'equilibrio in ogni momento. Questo consentono di controllare meglio la macchina in caso di imprevisti situazione.

f. Indossare indumenti appropriati. Non indossare abiti larghi o gioielli. Mantenere

i capelli, i vestiti e i guanti lontano dalle parti in movimento. Allentare

vestiti, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.

è possibile utilizzare apparecchiature di aspirazione o di raccolta della polvere assicurarsi che sia installato e utilizzato correttamente. L'uso di apparecchiature di raccolta della polvere riduce i rischi derivanti dalla polvere.

ATTENZIONE: Questo dispositivo non è destinato all'uso da parte di persone

(compresi i bambini) con capacità fisiche, sensoriali o mentali diverse o ridotte

capacità, o mancanza di esperienza o conoscenza, a meno che non siano stati

supervisione o formazione sull'uso dell'apparecchio da parte di una persona

responsabile della tua sicurezza. I bambini devono essere sorvegliati per garantire che

non utilizzare l'apparecchio come un giocattolo.

3. Sicurezza personale

a. Non sovraccaricare l'apparecchio. Utilizzare la macchina destinata al lavoro da svolgere.

eseguito. Con la macchina giusta potrai lavorare meglio e in modo più sicuro

entro l'intervallo di potenza indicato. b. Non

utilizzare macchine con un interruttore difettoso. Macchine che non possono essere

accesi o spenti sono pericolosi e devono essere riparati.

c. Spegnere prima di effettuare regolazioni, cambiare accessori o riporre macchina. Questa misura preventiva riduce il rischio di accidentale avviare la macchina. d.

Assicurarsi che le macchine siano fuori dalla portata dei bambini e delle persone non familiarità con il loro utilizzo. Macchine a combustione interna utilizzate da le persone inesperte sono pericolose. Prenditi cura delle tue macchine.

Controllare che funzionino correttamente,

ovvero che le parti mobili non si incastrino e che non vi siano parti rotte o parti deteriorate che potrebbero comprometterne il funzionamento. Se la macchina è difettoso, fallo riparare prima di riutilizzarlo. Molti incidenti sono dovuti a scarsa manutenzione.

f. Mantenere gli utensili da taglio affilati e puliti. Utensili da taglio tenuti correttamente con affilatura i bordi taglienti hanno meno probabilità di legarsi e sono più facili da controllare.9. Utilizzare il macchina, accessori e altre parti in conformità con queste istruzioni, tenendo conto delle condizioni di lavoro e del compito da svolgere eseguito. L'uso di macchine a combustione interna per lavori diversi da quelli per cui sono stati progettati possono essere pericolosi.

IMPORTANTE: questo dispositivo non deve essere esposto a gocce di liquido

schizzi.

4. Uso e cura delle macchine a benzina

Fate riparare il vostro dispositivo solo da personale tecnico autorizzato utilizzando solo ricambi originali. Questo è l'unico modo per garantire la sicurezza del macchina.

ATTENZIONE: questo prodotto non deve essere esposto a spruzzi di liquidi gocciolanti.

ULTERIORI AVVERTENZE DI SICUREZZA PER LA PRESSIONE RONDELLA.

A. Non utilizzare accessori che non siano stati specificatamente progettati e consigliato dal produttore dell'idropulitrice.

B. Gli accessori di dimensioni non corrette non possono essere adeguatamente protetti e

controllato.

Non utilizzare un accessorio danneggiato. Ispezionare l'accessorio prima di ogni utilizzo, ad esempio, l'imballaggio per verificare che non presenti crepe o segni di usura.

idropulitrice o accessorio cade, ispezionare per eventuali danni o installare un

accessorio noto come funzionante. Dopo aver ispezionato e installato un accessorio,

posizionatevi e posizionate gli astanti lontano dal piano dell'accessorio e

far funzionare lo strumento per un minuto. Gli accessori danneggiati solitamente si romperanno durante questo test.

Utilizzare dispositivi di protezione individuale. A seconda dell'applicazione, è possibile

devono indossare una maschera antipolvere, protezioni acustiche, guanti, ecc. Prolungato

l'esposizione a rumori forti può causare la perdita dell'udito.

NOTA: Modello 180D senza pipetta, 180D con scatola di pulizia.
Elenco delle parti

A:ospite *1 pz	B:ruota * 2 pezzi	C: kit boccola * 1 pz
D:maniglia*1 pz	E:pistola*1pz	F:Kit pannello x 1 pz.
G:gancio*1	H: Kit tubo di ingresso acqua * 1 pz	lo:pipetta * 1 pz.
J: tubo flessibile ad alta pressione*1 pz	K:Kit chiave inglese*1 pz	L:Perno ruotakit*2 pezzi
M:Kit viti M5*4 pz N:ST4*14 viti*4 pz		O:cacciavite*1 pz

ELENCO PARAMETRI

Modello	170B	180D
Pressione	3400 psi 10	3950 psi
Fluire	l/min (2,6 GPM)	10 l/min (2,6 GPM)
Potenza nominale	7HP	7HP
Velocità del motore	3600 giri/	3600 giri al minuto
Ammissibiletemperatura	min 0-60°CISTRUZIONIS	ISTRUZIONE 0-60°N.S.
Capacità carburante		3 litri3 litri
Tipo di carburante	benzina senza piombo	benzina senza piombo
Capacità dell'olio	0,6L	0,6 litri

IMPORTANTE: Alcuni dei seguenti simboli potrebbero essere utilizzati sul

dispositivo. Si prega di studiarli e imparare il loro significato. Una corretta interpretazione di questi simboli ti consentirà di utilizzare il dispositivo in modo migliore e più sicuro.

ATTENZIONE: Non modificare mai l'apparecchio. Non sarà ritenuta responsabile per

garantire la macchina se si modifica, si altera l'apparecchio o non si seguire attentamente le istruzioni e le precauzioni riportate nel presente manuale.

	Leggi le istruzioni:Il manuale di istruzioni contiene messaggi speciali per richiamare l'attenzione su questioni di sicurezza, possibili danni a l'apparecchio e informazioni utili sull'funzionamento e manutenzione dell'apparecchio, è suggeriamo di leggere attentamente tutte le informazioni per evitare lesioni personali e danni all'apparecchio.
	Indossare protezioni per la testa, gli occhi e le orecchie:È necessario indossare protezioni per la testa, gli occhi e le orecchie per evitare lesioni gravi.
	Utilizzare protezioni per le mani:E' necessario utilizzare protezioni per le mani, si consiglia di utilizzare guanti antiscivolo per avere un migliore controllo del macchina.
	Utilizzare protezioni per i piedi:Sono necessarie protezioni per i piedi e stivali da lavoro antiscivolo sono consigliabili.
	I getti ad alta pressione possono essere pericolosi se usati in modo improprio. non mirare a persone, animali, apparecchiature elettriche attive o sull'apparecchio stesso.
	Pericolo:Indica una situazione di pericolo imminente che, se se non evitato, provocherà morte o lesioni gravi.
	Vietato l'uso in caso di temporali o pioggia:È necessario evitare di utilizzare la macchina sotto la pioggia e temporali, poiché vi è il rischio di scosse elettriche. Tenere l'apparecchio in un luogo asciutto.
	Vietato fumare:è vietato fumare in prossimità della macchina in funzione,poiché potrebbe causare scintille e fiamme libere.
	Monossido di carbonio (CO): imotori a benzina generano monossido di carbonio, un gas inodore,tossico e mortale. Non far funzionare la macchina in luoghi chiusi.
	Avvertenza o sicurezza:indica pericolo, avvertenza o cautela. Significa ATTENZIONE!La tua sicurezza è in gioco.
	Scossa elettrica:Indica che alcune parti della macchina conducono correntielettriche per il suo funzionamento, pertanto queste parti nondevono mai essere toccate mentre la macchina è in uso.
	Rischio di ustione:Indica che alcune parti della macchina raggiungono temperature elevateo che queste parti non devono mai essere toccate finché lamacchina non si è raffreddata.
	Oggetti volatili:Qualsiasi utensile motorizzato in funzione può lanciare oggetti, perquesto motivo è consigliabile utilizzare la macchina inluoghi con poche persone e di mantenere grandi distanze di separazione,nel caso in cui ci siano più persone nel lavorozona.
	Fuoco:Il motore della macchina è progettato per funzionare con miscele dicarburanti altamente infiammabili. Non riempire mai il serbatoio delcarburante della macchina in prossimità di fuochi, fornellio trasformatori elettrici.

IMPORTANTE: La manutenzione degli utensili a gas richiede estrema cura e

conoscenza tecnica e deve seguire le istruzioni

Per la tua sicurezza, leggi e comprendi tutte le istruzioni prima di utilizzare il gas strumento. Seguire tutte le istruzioni di sicurezza. La mancata osservanza delle istruzioni descritte contenute nel presente manuale d'uso possono provocare gravi lesioni personali.

ATTENZIONE: leggere attentamente il manuale di istruzioni prima di iniziare

utilizzare l'utensile a gas. Prestare la massima attenzione alle norme di sicurezza, avvertenza simboli, avvisi di pericolo, cautela e avvertenza. Queste norme di sicurezza sono per la tua sicurezza e per evitare possibili gravi lesioni. Se utilizzi l'apparecchio correttamente e solo per gli scopi specificati, l'apparecchio ti fornirà molti anni di servizio sicuro e affidabile.

ATTENZIONE:Qualsiasi utensile a gas o elettrico in funzione può lanciare oggetti

negli occhi, che può causare gravi danni agli stessi, prima di accendere

l'utensile a gas o elettrico, indossare sempre occhiali di sicurezza o occhiali con lenti laterali scudi e una visiera completa se necessario, è sempre consigliabile controllare che gli occhiali di sicurezza sono adatti alla protezione di questo tipo di lavoro.

è sempre consigliabile verificare che questi occhiali di sicurezza siano conformi alle Standard ANSI Z87.1.

Leggi tutte le istruzioni

1. Prendere familiarità con l'utensile a gas o elettrico.
2. Leggere attentamente il manuale d'uso.
3. Imparare gli usi e i limiti dell'utensile elettrico nonché le specifiche potenziali pericoli.

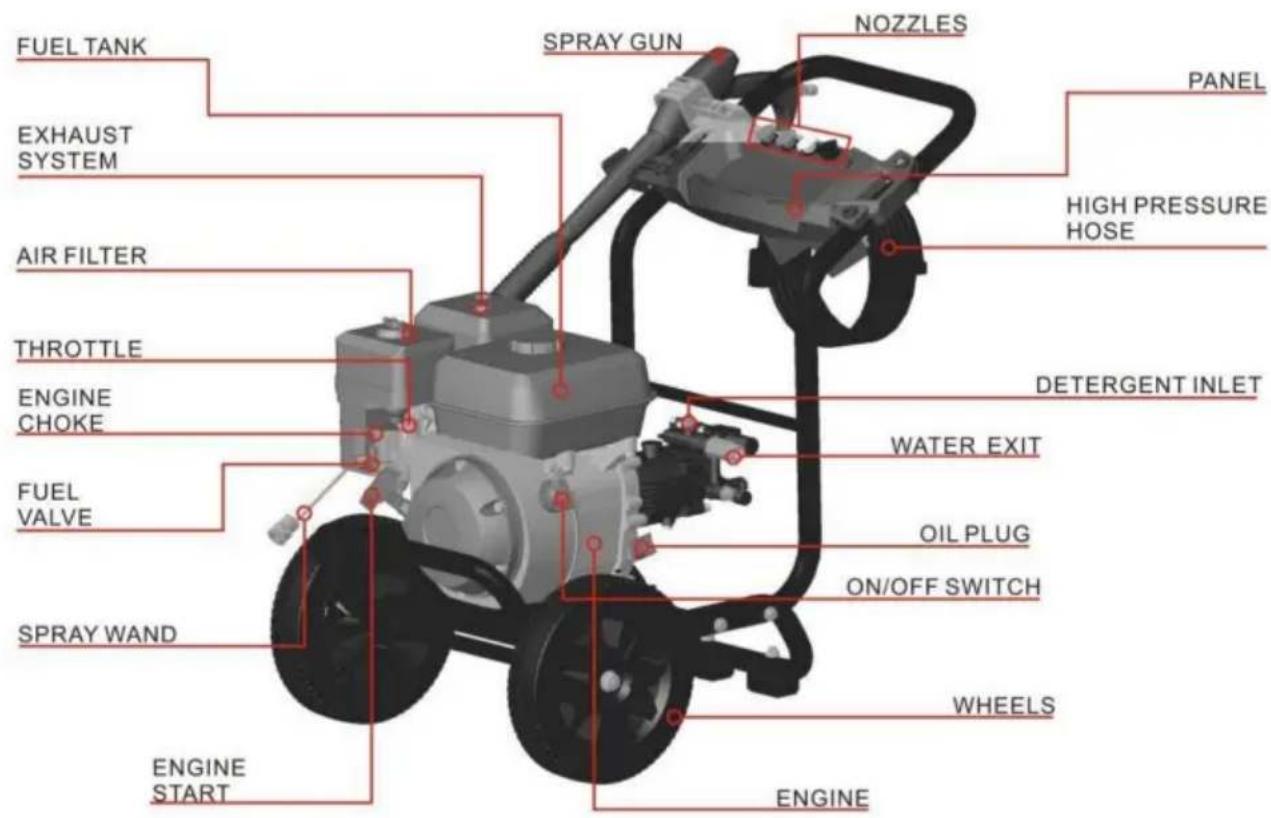

PARTI

FUEL TANK EXHAUST SYSTEM AIR FILTER THROTTLE ENGINE CHOKE FUEL VALVE SPRAY WAND ENGINE START SPRAY GUN NOZZLES PANEL HIGH PRESSURE HOSE DETERGENT INLET WATER EXIT OIL PLUG ON/OFF SWITCH WHEELS ENGINE

Nota: questo prodotto potrebbe non corrispondere alle immagini presenti nel manuale. Fare riferimento all'oggetto fisico.

ASSEMBLEA DELL'ARTICOLO:

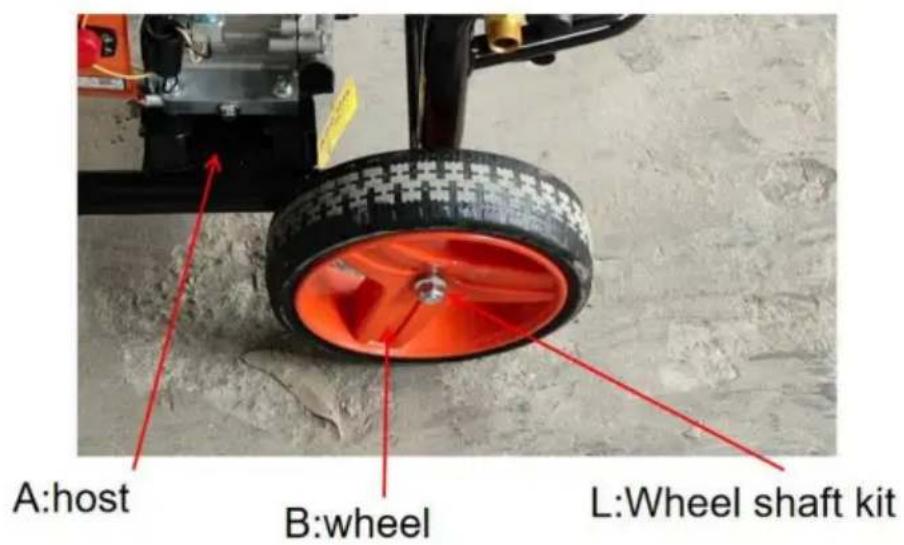

Fase 1. Fissare entrambe le ruote su entrambi i lati dell'host con il kit albero ruota

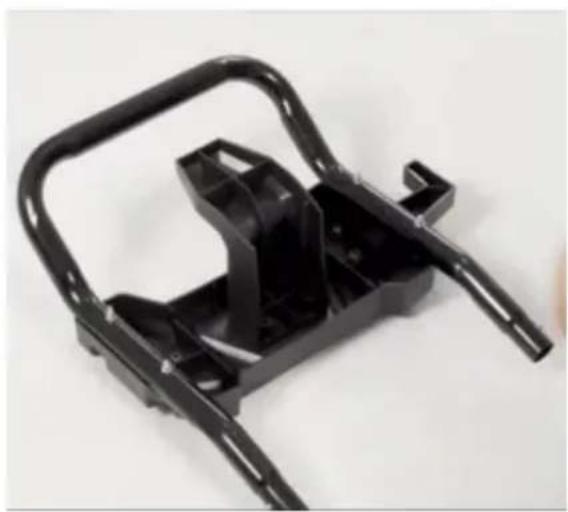

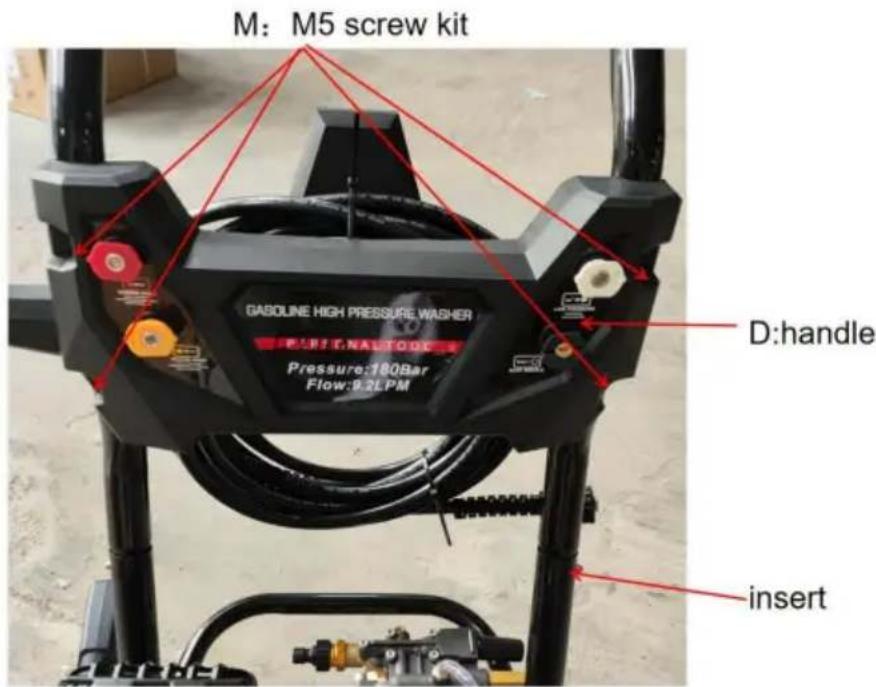

Fase 2. Allineare la maniglia al tubo ospite e utilizzare la vite per bloccare il pannello nella maniglia.

M: M5 screw kit GASOLINE HIGH PRESSURE WASHER E:\FIN.NALTODE Pressure:180Bar Flow:9.2LPM D:handle insert

Fase 3. Utilizzare la vite N per bloccare il gancio con il kit pannello

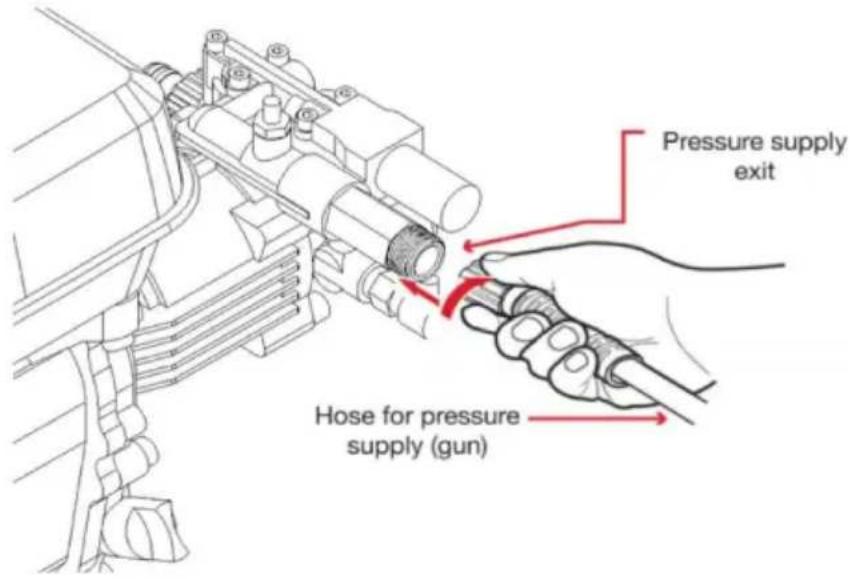

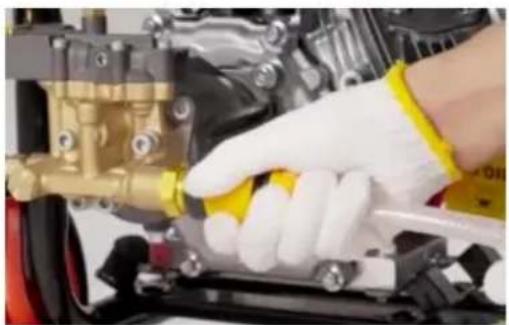

Fase 4. Tubo flessibile ad alta pressione J all'uscita di pressione e assemblaggio del pistola a

spruzzo. a) Tirare indietro il collare del tubo flessibile ad alta pressione, inserire il tubo flessibile a pressione nell'uscita di pressione dell'idropulitrice e rilasciare il collare. Tirare il tubo flessibile per assicurarsi che sia collegato saldamente.

NOTA: se si acquista una macchina standard statunitense, è necessario installare il rame

connettore R sul connettore dell'acqua del motore principale.

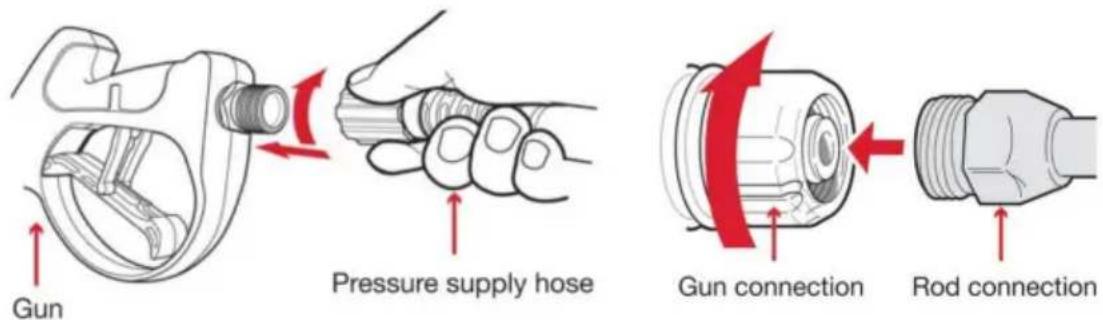

b) Collegare l'altra estremità del tubo all'attacco rapido dello spruzzatore

c) Fissare la lancia alla pistola. Nota: durante il fissaggio, allineare le due sporgenze sulla lancia con le scanalature sulla pistola.

Fase 6. Chiudere la valvola di alimentazione dell'acqua, il kit tubo di ingresso dell'acqua H al connettore di ingresso dell'acqua (MAX.20 PSI, temperatura massima 60°C) e aprire completamente l'acqua.

Utilizzare l'operazione

PRECAUZIONI PRIMA DI OPERARE

Per massimizzare la durata della tua attrezzatura e la tua sicurezza, è molto importante prendersi un momento prima di azionare l'idropulitrice per controllarne la condizione. Assicurati di prestare attenzione a eventuali problemi riscontrati o di avere un il meccanico li corregga prima di azionare l'idropulitrice.

AVVERTIMENTO!

Qualsiasi manutenzione impropria dell'idropulitrice o negligenza di qualsiasi problemi prima di iniziare il funzionamento possono causare malfunzionamenti e gravi lesioni all'operatore. Eseguire sempre prima dell'operazione l'ispezione e correggere eventuali problemi.

Prima di iniziare a utilizzare l'idropulitrice, assicurarsi che sia in piano e l'interruttore di alimentazione è spento.

1. Controllare le condizioni generali dell'idropulitrice

a. Guardare intorno e sotto l'idropulitrice per individuare olio o benzina perdite
b. Controllare che tutti i dadi, i bulloni, le viti e il tubo flessibile siano ben
serrati. c. Rimuovere qualsiasi eccesso di sporco o detriti, in particolare attorno al silenziatore di avviamento. e il rinculo.
d. Osservare eventuali segni di danneggiamento.

2. Controllare i tubi di scarico

a. Controllare le condizioni generali dei tubi flessibili. Assicurarsi che i tubi flessibili siano in buone condizioni prima di collegarli all'idropulitrice. b. Controllare che i tubi siano installati correttamente. c. Verificare che il filtro sia in buone condizioni.

3. Controllare il livello dell'olio motore.

a. Far funzionare il motore con un livello dell'olio basso può causare danni al motore.

il sensore dell'olio arresterà automaticamente il motore prima che il livello dell'olio scenda sotto limiti di sicurezza. Tuttavia, per evitare l'inconveniente di un arresto imprevisto, controllare sempre il livello dell'olio motore prima di avviare. b. Controllare il filtro dell'aria.

Un bocchettone di riempimento dell'aria sporco limiterà il flusso d'aria al carburatore.riduzione delle prestazioni del motore.

C. Controllare il livello del carburante. Iniziare con il serbatoio pieno aiuterà a eliminare o ridurre interruzioni di esercizio dovute al rifornimento di carburante.

AVVERTIMENTO!

Il monossido di carbonio è tossico. L'inalazione di monossido di carbonio può causare incoscienza e persino la morte. Evitare luoghi o azioni che espongano al monossido di carbonio.

ISTRUZIONI DI MONTAGGIO E FUNZIONAMENTO

Prima di utilizzare il motore per la prima volta, leggere attentamente le istruzioni di sicurezza, le istruzioni aggiuntive e le precauzioni prima dell'uso.

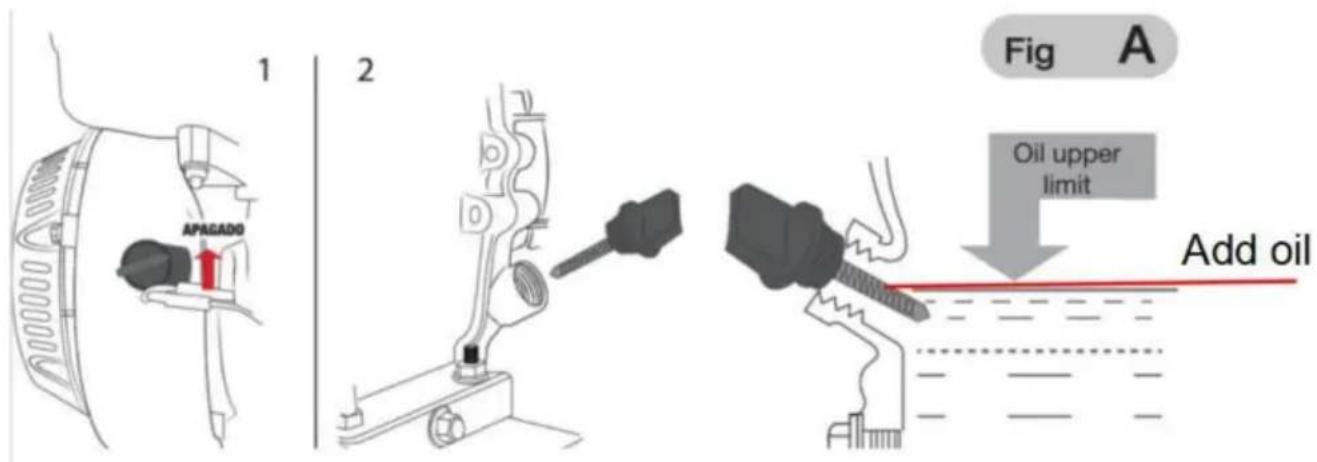

ISTRUZIONI DI MONTAGGIO POSIZIONAMENTO E CONTROLLO PRIMA DEL

AVVIAMENTO (Fig.A)

a. Posizionare l'idropulitrice su una superficie solida e piana: evitare terreni sabbiosi o innevati superfici. Il carburante potrebbe fuoriuscire se l'idropulitrice viene inclinata o capovolta. Anche se la l'idropulitrice si ribalta o affonda in una superficie morbida, sabbia, polvere o acqua potrebbe essere introdotto nella macchina.

b.Assicurati che l'apparecchiatura sia in posizione di spegnimento.(1)

c. Controllare il livello dell'olio (non è fornito con l'olio di fabbrica) per un corretto funzionamento funzionamento. L'idropulitrice necessita di 600 ml di olio per funzionare.

L'idropulitrice ha un meccanismo di sicurezza che se il livello dell'olio non è adeguato, non si avvia.(2)

d.Riempire il serbatoio del gas. Il serbatoio ha una capacità di 3 litri.

e. Collegare il tubo alla pistola e l'altra estremità del tubo alla presa alta.

collegamento del tubo flessibile di pressione.

f. Collegare un'alimentazione idrica alla propria idropulitrice all'alimentazione idrica

connettore.

g. Aprire l'alimentazione idrica alla tua attrezzatura. Aprire l'alimentazione idrica alla tua attrezzatura per iniziare il riempimento.

ATTENZIONE:

Durante il funzionamento, l'impianto di scarico diventa molto caldo e rimane caldo per un po' di tempo dopo aver spento il motore. Non toccare l'impianto di scarico mentre è caldo.

1.Selezione dell'ugello di spruzzatura

	Ugello rosso -0° :Questo ugello fornisce un getto sottile di acqua pressurizzata ed è estremamente potente, coprendo solo una piccola area di pulizia.Questo ugello deve essere diretto solo su superfici che possono resistere ad alta pressione, come metalli o cemento. Non utilizzare questo ugello perlegno pulito o altri materiali delicati.
	Ugello giallo -15°: questo ugello offre un potente getto d'acqua con un'apertura angolata di 15 gradi per una pulizia intensa di piccole aree. Questo ugello deve essere utilizzato solo su aree e materiali che possono resistere ad alta pressione.Ugello verde-25°: questo ugello offre uno schema di spruzzo con un angolo di apertura di 25° per una pulizia intensa di aree più grandi. Questo ugello deve essere utilizzato solo in aree che possono sopportare la pressione di questo ugello.
	Ugello bianco-40°: questo ugello offre uno schema di spruzzo con un'apertura angolata di 40 gradi e un getto d'acqua meno potente. Questo ugello può coprire un'area molto più ampia e dovrebbe essere utilizzato per la maggior parte lavori di pulizia generale.

Ugello nero: questo ugello viene utilizzato per applicare prodotti chimici per la pulizia (come shampoo detergenti, soluzioni di sapone, ecc.). Questo ugello produce la pressione più debole dei cinque ugelli.

Gli ugelli dell'idropulitrice sono conservati in contenitori situati sul pannello montato vicino alla maniglia dell'idropulitrice. I colori sul pannello identificano la posizione di ciascun ugello e corrispondono a quelli elencati sopra.

2. Posizionamento degli

ugelli 1. Per fissare l'ugello, inserirlo nell'attacco rapido femmina e premere verso il basso per fissarlo.

1. Per staccarlo, far scorrere l'anello scorrevole verso il basso sulla presa a sgancio rapido per espellere l'ugello.
