DD15S-1 - Idropulitrice Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pulitore di superficie rotante ad alta pressione
Marca	Vevor
Modello	DD15S-1
Pressione massima	4000 PSI (276 bar)
Pressione minima	1500 PSI (104 bar)
Portata massima	2,9 GPM (10,94 L/min)
Temperatura massima dell'acqua	60 °C (140 °F)
Diametro	15 pollici (38 cm)
Ugelli inclusi	5 ugelli con angoli 0°, 15°, 25°, 40°, 65°
Ruote	3 rotelle universali
Accessori forniti	Dadi M6 (6), viti M6x15 (7), chiave esagonale 5, chiave, nastro sigillante, O-ring (4), ugelli di ricambio (2), ago passante, prolunghe (2)
Alimentazione	Collegamento a un'idropulitrice (lancia con attacco rapido)
Funzioni principali	Pulizia di superfici esterne: cemento, asfalto, pavé, vialetti piscina, ponti
Manutenzione	Pulizia degli ugelli con una graffetta o sostituzione se ostruiti
Sicurezza	Verificare il bloccaggio dell'attacco rapido (clic), non utilizzare su finestre, non rimanere fermo più di 2 secondi su una superficie morbida
Ricambi e riparabilità	Ugelli, O-ring, dadi, viti disponibili; manuale con istruzioni di sostituzione
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support

Domande frequenti - DD15S-1 Vevor

Come installare le rotelle universali?

Tirare il collare all'indietro sull'attacco rapido, spingere il pulitore di superficie in posizione, quindi spingere il collare in avanti fino allo scatto. Assicurarsi che sia saldamente fissato.

Quali tipi di superfici posso pulire con questo pulitore?

Il pulitore è progettato per la pulizia ad alta pressione di superfici esterne come cemento, asfalto, pavé, vialetti piscina e ponti.

Cosa fare se l'ugello è ostruito?

Spegnere il pulitore, chiudere l'acqua, rilasciare la pressione. Rimuovere l'ugello, utilizzare una graffetta spiegata per rimuovere i detriti, quindi risciacquare con acqua in senso inverso. Se ancora ostruito, sostituire l'ugello.

Come collegare il pulitore di superficie alla mia idropulitrice?

Utilizzare l'attacco rapido: tirare il collare, inserire il raccordo, quindi spingere il collare. Si deve sentire un clic per confermare il bloccaggio. Tirare per verificare.

Posso usare questo pulitore sulle finestre?

No, è sconsigliato utilizzare questo pulitore sulle finestre. Rischio di rottura o danni.

Qual è la pressione dell'acqua minima richiesta?

La pressione minima di funzionamento è di 1500 PSI (104 bar).

Come evitare aloni o vortici durante la pulizia?

Camminare lentamente dietro l'apparecchio. Se compaiono striature, rallentare il passo. Se persistono, le setole della gonna potrebbero essere usurate e necessitano di sostituzione.

Posso lasciare il pulitore fermo su una superficie morbida?

No, non lasciare l'apparecchio fermo su superfici morbide come il legno. Potrebbe danneggiare la superficie.

Come rilasciare la pressione residua dopo l'uso?

Premere il grilletto della pistola dopo aver spento il pulitore per rilasciare la pressione residua. Quindi bloccare il grilletto.

Dove trovare assistenza tecnica o garanzia?

Visitare il sito www.vevor.com/support per assistenza tecnica e certificato di garanzia elettronico.

MANUALE UTENTE DD15S-1 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

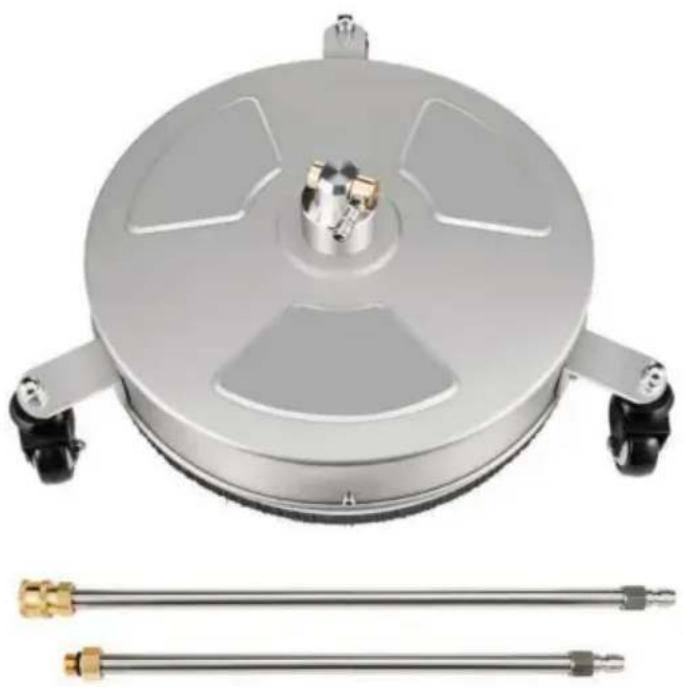

PULITORE PER SUPERFICI CON IDROPULITRICE

MODELLO: DD15S-1

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

IDROPULITRICE

DETERGENTE PER SUPERFICI

MODELLO:DD15S-1

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

INTRODUZIONE

Congratulazioni per l'acquisto del tuo nuovo pulitore rotante per superfici! puoi essere certo che questo pulitore è stato costruito e progettato con qualità e prestazioni in mente. Ogni componente è stato rigorosamente testato per garantire un elevato livello di accettazione.

Questo pulitore per superfici è progettato per la pulizia ad alta pressione di una varietà di superfici esterne come cemento, asfalto, pavimentazione in pietra, passerelle, piscine ponti ecc. Basta collegare il pulitore rotante per superfici alla pressione lavatrice, premi il grilletto e cammina dietro per una pulizia rapida ed efficiente!

SPECIFICHE

Pressione massima (PSI/BAR)	4.000/276
Pressione minima (PSI/BAR)	1.500/104
Portata massima (GPM/LPM)	2.9/10.94
Temperatura massima (°F/ÿ)	140/60

Elenchi dei pacchetti:

1 x 15" Surface Cleaner 3 x Ruote universali

6 x Dadi M6

7 x Viti M6*15 (una di queste è una vite di scorta)

1 x Hey Key 5

1 x Chiave inglese

x punte per ugelli diverse 1 x nastro sigillante per filettature

4 x O-ring 1 x

2 x ugello di ricambio

ago passante

2 x bacchetta di prolunga

1 x Manuale

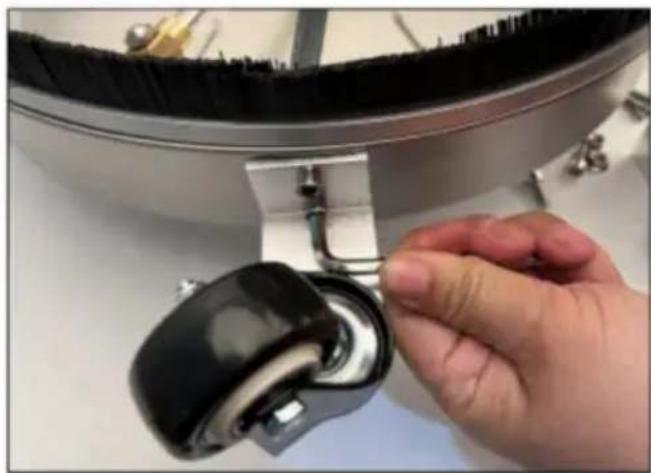

Procedura per l'installazione delle rotelle universali

Fase 1:

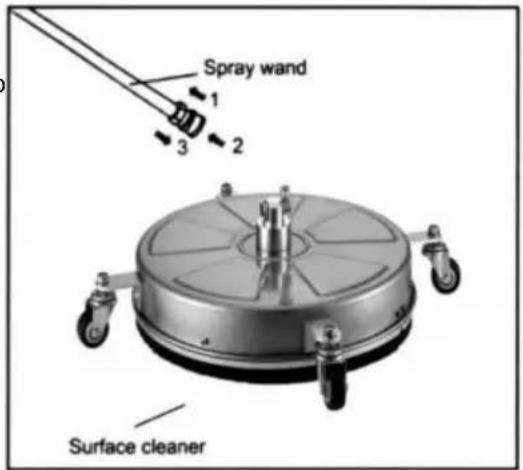

CONFIGURAZIONE (Figura 1.)

1. Tirare indietro il collare sull'estremità di collegamento rapido di bacchetta.
2. Spingere il detergente per superfici in posizione.
3. Spingere il collare in avanti, inserire la superficie pulitore e rilasciare il collare. Assicurarsi che il

il colletto scivola completamente in avanti. Tirare sul detergente per superfici per assicurarsi che sia

saldamente in posizione.

1. Per evitare perdite, assicurarsi che l'O-ring sia staccato prima dell'uso.
2. Per collegare facilmente le bacchette di sezione, immergere un po' d'acqua o di olio nel nero O-ring all'estremità delle bacchette di sezione. Quindi collegare entrambe le bacchette di sezione insieme.

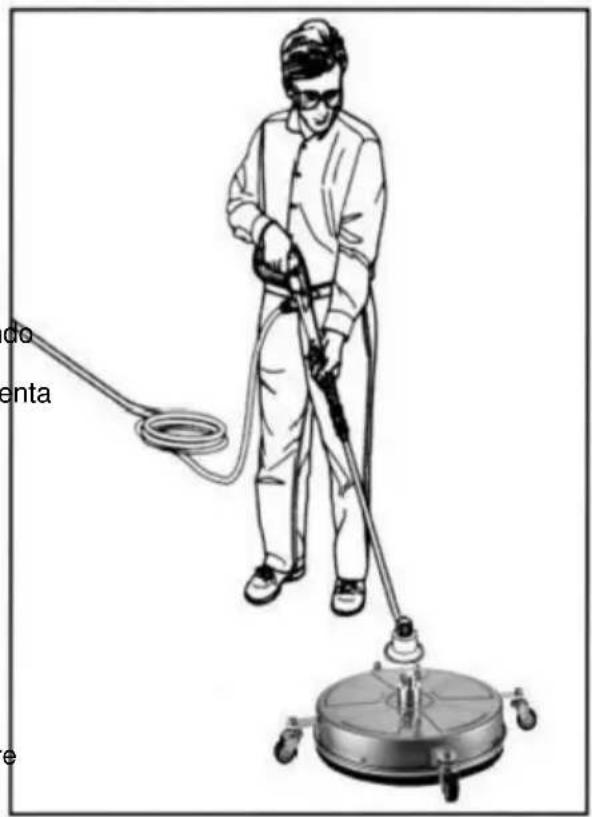

AVVIO

1. Assicurarsi che tutti i collegamenti siano sicuri.

2. Sbloccare il grilletto della pistola e premere

il grilletto durante l'avvio della pressione

Lavatrice. L'acqua inizierà a scorrere dalla

ugelli del Surface Cleaner. Assicurarsi

gli ugelli non sono intasati e il modello di spruzzo

non è irregolare. Cammina lentamente dietro l'unità, pulendo

man mano che procedi. Se si verificano delle strisce, rallenta

rallentare il ritmo. Non permettere alla macchina di

rimanere fermi su superfici morbide come

legna.

NOTA: se si verificano striature o vortici, rallentare

il tuo ritmo. Se le strisce o i vortici continuano,

le setole della gonna del pulitore di superficie possono essere

usurato e necessita di sostituzione.

NOTA: premere sempre il grilletto della pistola per rilasciare qualsiasi pressione residua immediatamente dopo l'uso. Inserire il blocco del grilletto quando non è in uso.

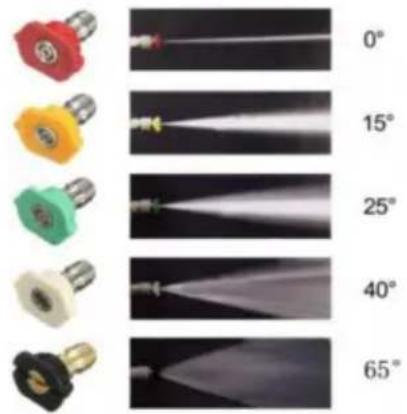

1. 5 Gli ugelli di spruzzo hanno angoli di spruzzo diversi

(0°ÿ15°ÿ25°ÿ40°ÿ65°)

1. Rosso: linea retta dell'acqua a 0 gradi

2. Giallo: acqua a ventaglio a 15 gradi

3. Verde: acqua a ventaglio a 25 gradi

4. Bianco: acqua a ventaglio a 40 gradi

5. Nero: ugello in schiuma a ventaglio grande da 65 gradi

Manutenzione (Figura 3 e Figura 4.)

Si prega di utilizzare un filtro per l'acqua in linea per evitare che l'ugello venga bloccato dalla sabbia o altri detriti. Un ugello intasato o sporco provocherà una pompata eccessiva pressione che provoca una sensazione pulsante.

1. Spegnere l'idropulitrice e chiudere l'erogazione dell'acqua. Rilasciare il pressione residua comprimendo il grilletto della pistola.

2. Scollegare l'idropulitrice dal detergente per superfici.

3. Utilizzare una chiave di dimensioni appropriate (non fornito) per rimuovere l'ugello dalla barra spruzzatrice.

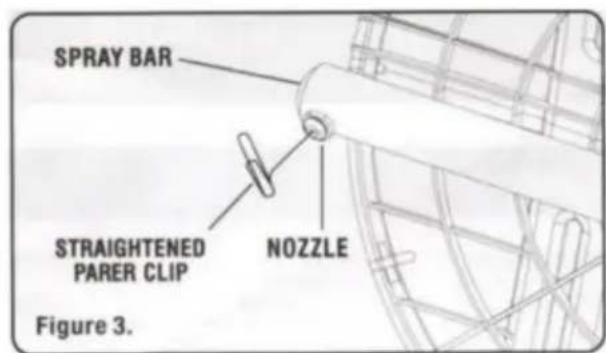

4. Utilizzando una graffetta raddrizzata, libera qualsiasi materiale estraneo che ostruisce o restringendo l'ugello. Vedere Figura 3.

5. Utilizzare un tubo da giardino per eliminare i detriti fuori dall'ugello. Dirigere il flusso di

acqua attraverso l'ugello all'indietro, dall'esterno verso l'interno.

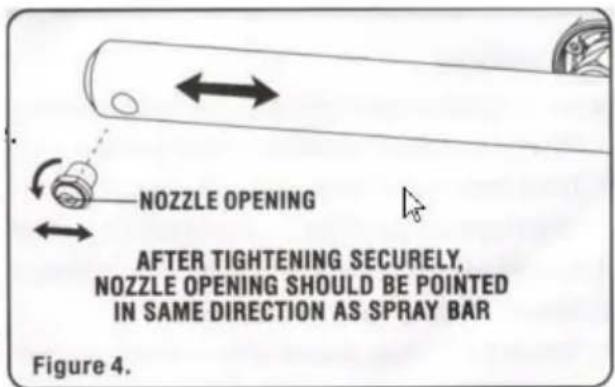

1. Reinstallare l'ugello sulla barra di spruzzatura. Serrare saldamente. Allineare l'ugello apertura come mostrato nella Figura 4.

2. Ricollegare il pulitore per superfici all'idropulitrice.

3. Se l'ugello è gravemente bloccato e non funziona con i passaggi precedenti, è necessario sostituire gli ugelli. Rimuovere l'ugello dalla barra di spruzzatura

utilizzando una chiave di dimensioni appropriate (non fornita) — Reinstallare i nuovi ugelli alla barra di spruzzatura. Serrare saldamente. Allineare l'apertura dell'ugello come mostrato in Figura 4.

ATTENZIONE

1. Alta pressione nell'area di pulizia della superficie. Rischio di lesioni causate da pulitore di superficie bloccato in modo improprio. Assicurati di sentire il "clic" quando inserendo la punta del pulitore per superfici nell'attacco rapido.
2. Tirare il pulitore di superficie per assicurarsi che sia posizionato correttamente prima utilizzo della tua unità.
3. L'urto contro un ostacolo sollevato durante l'utilizzo del pulitore per superfici danneggerà l'unità. Se il contatto si verifica e provoca vibrazioni durante il funzionamento dell'idropulitrice, interrompere immediatamente l'uso. Continuare a far funzionare l'unità potrebbe causare lesioni gravi.
4. Non usare su finestre. Non passare su angoli indipendenti.
5. Non operare mai nella stessa area per più di 2 secondi, altrimenti si rischia di danneggiare potrebbe verificarsi.
6. Il detergente per superfici non è adatto per strofinare o strofinare.
