Produkttyp	Rotierender Hochdruck-Flächenreiniger
Marke	Vevor
Modell	DD15S-1
Maximaldruck	4000 PSI (276 bar)
Mindestdruck	1500 PSI (104 bar)
Maximaler Durchfluss	2,9 GPM (10,94 L/min)
Maximale Wassertemperatur	60 °C (140 °F)
Durchmesser	15 Zoll (38 cm)
Enthaltene Düsen	5 Düsen mit Winkeln 0°, 15°, 25°, 40°, 65°
Räder	3 Universalrollen
Mitgeliefertes Zubehör	M6-Muttern (6), M6x15-Schrauben (7), Innensechskantschlüssel 5, Schraubenschlüssel, Dichtungsband, O-Ringe (4), Ersatzdüsen (2), Durchstechnadel, Verlängerungen (2)
Stromversorgung	Anschluss an Hochdruckreiniger (Schnellkupplungspistole)
Hauptfunktionen	Reinigung von Außenflächen: Beton, Asphalt, Pflastersteine, Poolumrandungen, Terrassen
Wartung	Reinigung der Düsen mit einer Büroklammer oder Austausch bei Verstopfung
Sicherheit	Überprüfen Sie die Verriegelung der Schnellkupplung (Klick), nicht auf Fenstern verwenden, nicht länger als 2 Sekunden auf einer weichen Oberfläche stillstehen
Ersatzteile und Reparierbarkeit	Düsen, O-Ringe, Muttern, Schrauben erhältlich; Handbuch mit Austauschanleitung
Garantie	Elektronisches Garantiezertifikat auf www.vevor.com/support

Häufig gestellte Fragen - DD15S-1 Vevor

Wie installiere ich die Universalrollen?

Ziehen Sie die Hülse an der Schnellkupplung nach hinten, schieben Sie den Flächenreiniger auf, dann schieben Sie die Hülse nach vorne bis zum Klick. Stellen Sie sicher, dass er fest sitzt.

Welche Arten von Oberflächen kann ich mit diesem Reiniger reinigen?

Der Reiniger ist für die Hochdruckreinigung von Außenflächen wie Beton, Asphalt, Pflastersteine, Poolumrandungen und Terrassen ausgelegt.

Was tun, wenn die Düse verstopft ist?

Schalten Sie den Reiniger aus, stellen Sie die Wasserzufuhr ab, lassen Sie den Druck ab. Entfernen Sie die Düse, verwenden Sie eine aufgebogene Büroklammer, um Ablagerungen zu entfernen, spülen Sie dann mit Wasser in entgegengesetzter Richtung. Wenn immer noch verstopft, tauschen Sie die Düse aus.

Wie schließe ich den Flächenreiniger an meinen Hochdruckreiniger an?

Verwenden Sie die Schnellkupplung: Ziehen Sie die Hülse, stecken Sie den Anschluss ein, dann schieben Sie die Hülse. Sie sollten ein Klick hören, um die Verriegelung zu bestätigen. Ziehen Sie daran, um zu überprüfen.

Kann ich diesen Reiniger auf Fenstern verwenden?

Nein, es wird nicht empfohlen, diesen Reiniger auf Fenstern zu verwenden. Bruch- oder Beschädigungsgefahr.

Welcher Mindestwasserdruck ist erforderlich?

Der minimale Betriebsdruck beträgt 1500 PSI (104 bar).

Wie vermeide ich Spuren oder Wirbel beim Reinigen?

Gehen Sie langsam hinter dem Gerät. Wenn Kratzer auftreten, verlangsamen Sie Ihr Tempo. Wenn sie bestehen bleiben, können die Borsten des Schürze abgenutzt sein und müssen ersetzt werden.

Kann ich den Reiniger stationär auf einer weichen Oberfläche lassen?

Nein, lassen Sie das Gerät nicht stationär auf weichen Oberflächen wie Holz. Dies könnte die Oberfläche beschädigen.

Wie entlüfte ich den Restdruck nach Gebrauch?

Drücken Sie den Abzug der Pistole, nachdem Sie den Reiniger ausgeschaltet haben, um den Restdruck abzulassen. Verriegeln Sie dann den Abzug.

Wo finde ich technischen Support oder Garantie?

Besuchen Sie die Website www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG DD15S-1 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

HOCHDRUCKWASSER-OBERFLÄCHENREINIGER

MODELL: DD15S-1

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

HOCHDRUCKREINIGER OBERFLÄCHENREINIGER

MODELL:DD15S-1

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer

Lesen Sie die Bedienungsanleitung sorgfältig durch.

EINFÜHRUNG

Herzlichen Glückwunsch zum Kauf Ihres neuen Rotations-Oberflächenreinigers! Sie können sicher sein, dass dieser Reiniger mit Qualität konstruiert und entworfen wurde und Leistung im Auge hat. Jede Komponente wurde rigoros getestet, um eine hohe Akzeptanz zu gewährleisten.

Dieser Oberflächenreiniger ist für die Hochdruckreinigung einer Vielzahl von

Außenflächen wie Beton, Asphalt, Pflasterstein, Gehwege, Pool

Decks usw. Schließen Sie den Rotationsflächenreiniger einfach an Ihren Hochdruckreiniger an.

Waschmaschine, ziehen Sie den Auslöser und gehen Sie hinterher für eine schnelle und effiziente Reinigung!

Spezifikationen
Max. Druck (PSI/BAR)	4.000/276
Min. Druck (PSI/BAR)	1.500/104
Max. Durchflussrate (GPM/LPM)	2,9/10,94
Max. Temperatur (°F/ÿ)	140/60

Paketlisten:

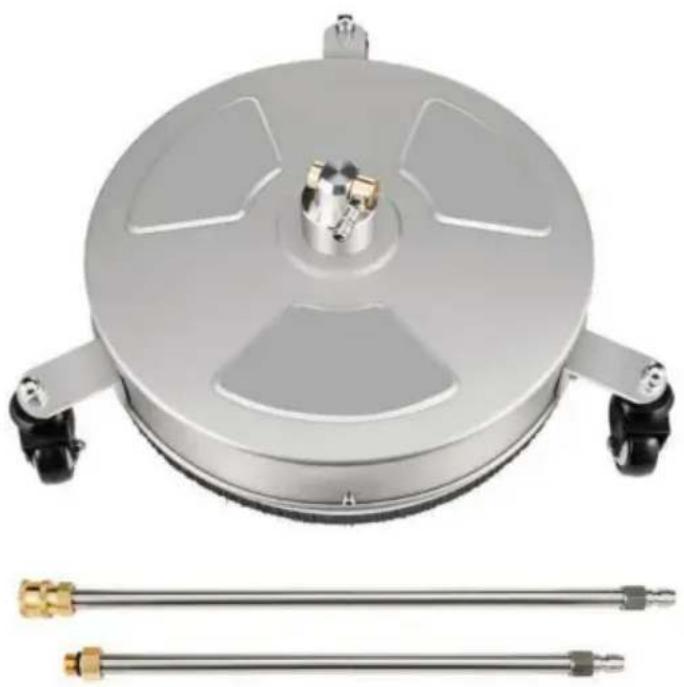

1 x 15" Oberflächenreiniger, 3 x Universalrollen

6 x Muttern M6

7 x Schrauben M6*15 (Eine davon ist eine Ersatzschraube)

1 x Hey Key

5 x Verschiedene Düsenspitzen, 1 x Gewindedichtband

4 x O-Ringe

1 x Ersatzdüse

1 x Durchgangslochnadel

2 x Verlängerungsstab

1 x Handbuch

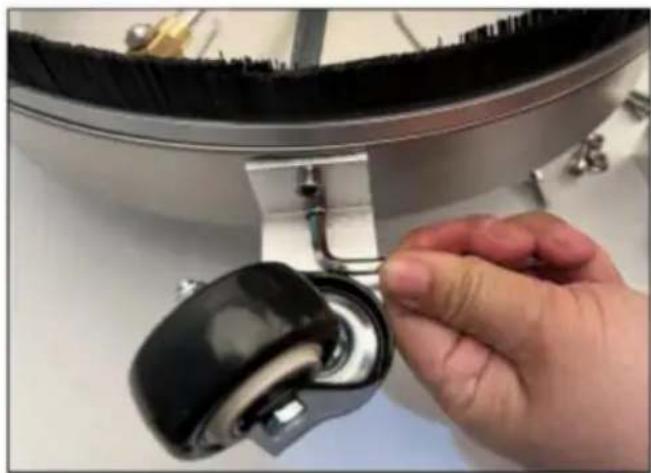

Vorgehensweise zur Installation von Universalrollen

Schritt 1:

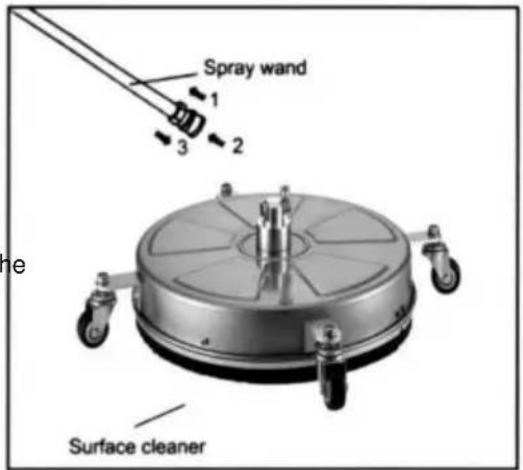

SETUP (Abbildung 1.)

1. Den Kragen am Schnellanschlussende des Zauberstabs zurückziehen.
2. Drücken Sie den Oberflächenreiniger an die richtige Stelle.
3. Drücken Sie den Kragen nach vorne, legen Sie den Oberflächenreiniger an und entriegeln Sie den Kragen. Stellen Sie sicher, dass der

Kragen ganz nach vorne gleitet. Ziehen Sie am Oberflächenreiniger, um sicherzustellen, dass er sicher an Ort und Stelle ist.

1. Um ein Auslaufen zu verhindern, stellen Sie bitte sicher, dass der O-Ring vor der Verwendung abgenommen ist.
2. Um die Sektionsstäbe einfach anzuschließen, tauchen Sie bitte etwas Wasser oder Öl in die schwarzen O-Ringe am Ende der Sektionsstäbe. Verbinden Sie dann beide Sektionsstäbe zusammen.

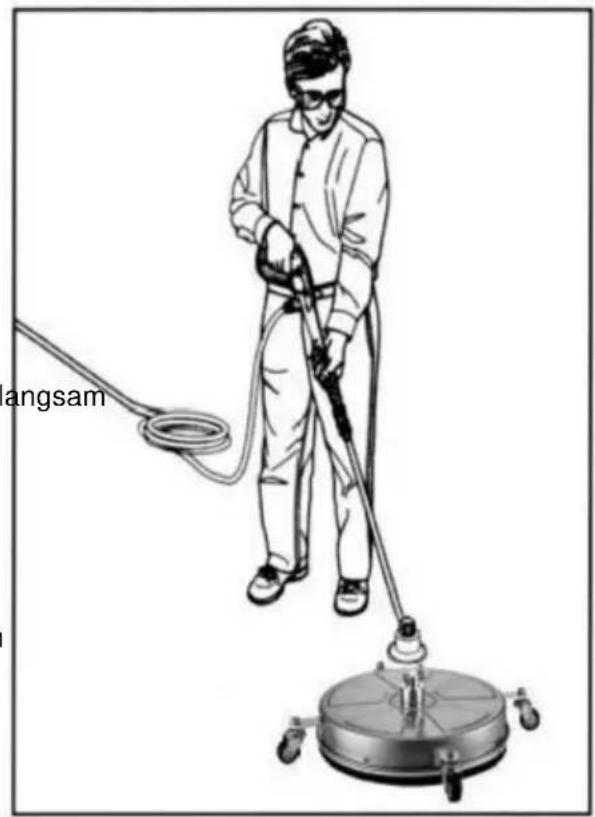

START-UP

1. Stellen Sie sicher, dass alle Verbindungen sicher sind.
2. Entriegeln Sie die Pistole und drücken Sie

den Auslöser beim Starten der Druck

waschmaschine. Wasser fließt aus der

Düsen des Oberflächenreinigers. Stellen Sie sicher,

dass die Düsen nicht verstopft sind und das Sprühmuster

nicht unregelmäßig ist. Gehen Sie langsam hinter dem

Gerät und reinigen Sie dabei. Wenn Streifen auftreten,

verringern Sie das Tempo. Lassen Sie die Maschine nicht

auf weichen Oberflächen wie

Holz stehen.

HINWEIS: Wenn Streifen oder Wirbel auftreten, verlangsamen Sie Ihr Tempo. Wenn Streifen oder Wirbel weiter auftreten,

können die Borsten des Oberflächenreinigers abgenutzt sein und müssen ersetzt werden.

HINWEIS: Drücken Sie immer den Abzug der Pistole, um den Restdruck abzulassen, sofort nach Gebrauch. Aktivieren Sie die Abzugssperre, wenn Sie das Gerät nicht verwenden.

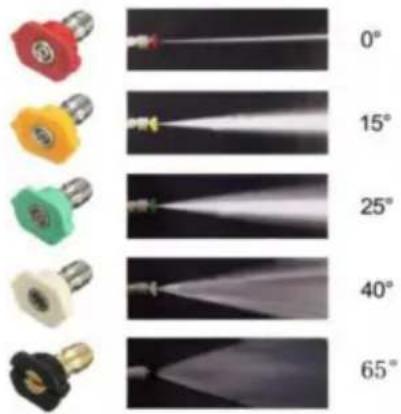

1. 5 Sprühdüsen haben unterschiedliche Sprühwinkel

(0°, 15°, 25°, 40°, 65°)

1. Rot: 0 Grad gerade Wasserlinie
2. Gelb: 15 Grad fächerförmiges Wasser
3. Grün: 25 Grad fächerförmiges Wasser
4. Weiß: 40 Grad fächerförmiges Wasser
5. Schwarz: 65 Grad, große Fächerschaumdüse

Wartung (Abbildung 3 und Abbildung 4)

Bitte verwenden Sie einen Inline-Wasserfilter, um zu verhindern, dass die Düse durch Sand oder andere Verunreinigungen verstopft wird. Eine verstopfte oder verschmutzte Düse führt zu übermäßigem

Druck, der ein pulsierendes Gefühl verursacht.

1. Schalten Sie den Hochdruckreiniger aus und stellen Sie die Wasserzufuhr ab.

Restdruck durch Zusammendrücken des Abzugs der Waffe ablassen.

1. Den Hochdruckreiniger vom Oberflächenreiniger abschalten.
2. Verwenden Sie einen Schraubenschlüssel der passenden Größe (nicht im Lieferumfang enthalten) zum Entfernen der Düse von der Sprühstange.

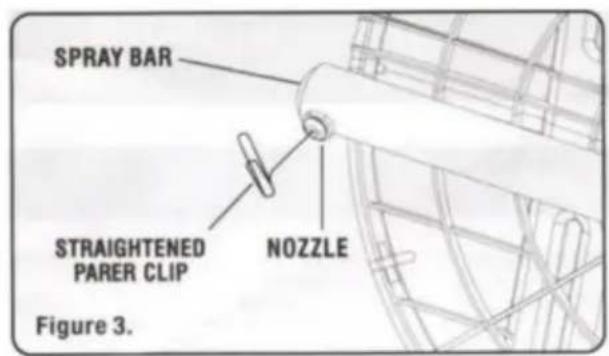

3. Mit einer aufgebogenen Büroklammer jegliche Verstopfung durch Fremdkörper oder die Düse verengen. Siehe Abbildung 3.
4. Spülen Sie Schmutz mit einem Gartenschlauch weg aus der Düse. Richten Sie den Fluss von

Wasser durch die Düse rückwärts von außen nach innen.

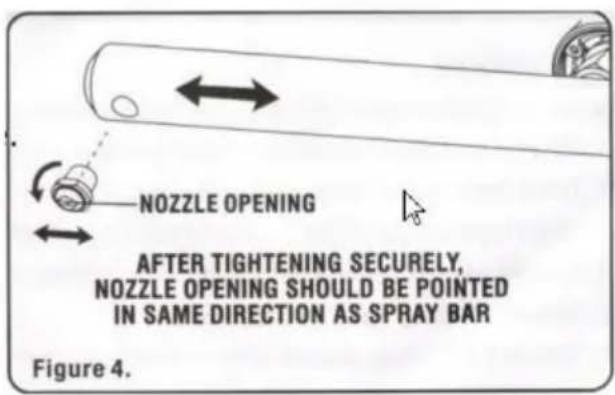

1. Montieren Sie die Düse wieder an der Sprühstange. Ziehen Sie sie fest an. Richten Sie die Düse Öffnung wie in Abbildung 4 gezeigt.
2. Schließen Sie den Flächenreiniger wieder an den Hochdruckreiniger an.
3. Wenn die Düse stark verstopft ist und die oben genannten Schritte nicht funktionieren, müssen Sie die Düsen austauschen. Entfernen Sie die Düse von der Sprühleiste

mit einem passenden Schraubenschlüssel (nicht im Lieferumfang enthalten) — Neue Düsen wieder einsetzen an der Sprühstange anbringen. Fest anziehen. Die Düsenöffnung wie in Abbildung 4.

VORSICHT

1. Hoher Druck im Bereich des Flächenreinigers. Verletzungsgefahr durch nicht richtig verriegelter Flächenreiniger. Achten Sie darauf, dass Sie das „Klicken“ hören, wenn Einstecken der Oberflächenreinigerspitze in die Schnellkupplung.
2. Ziehen Sie den Oberflächenreiniger heraus, um sicherzustellen, dass er richtig sitzt, bevor Bedienung Ihres Geräts.
3. Das Auftreffen auf ein erhöhtes Hindernis während der Verwendung des Oberflächenreinigers beschädigt das Gerät. Sollte es dennoch zu einem Kontakt kommen und beim Betrieb des Geräts Vibrationen verursachen, stellen Sie den Einsatz sofort ein. Der weitere Betrieb des Gerätes kann zu schweren Verletzungen führen.
4. Nicht an Fenstern anwenden. Nicht über freistehende Ecken laufen.
5. Betreiben Sie den gleichen Bereich nie länger als 2 Sekunden, da sonst Schäden entstehen können.
