MANUALE UTENTE 47-PRO E Vario SABO

Traduzione delle istruzioni d'uso originali

DE

Avvisi di sicurezza generali per elettroutensili 2

Note di sicurezza specifiche per tagliaerba....4

1 Introduzione....5

2 Spiegazione della targhetta identificativa applicata sulla macchina.....5

3 Spiegazione dei pittogrammi 5

4 Spiegazione dei simboli....5

5 Impiego conforme allo scopo previsto 6

6 Norme di sicurezza generali per il tagliaerba rotativo manuale......6

Avvisi di sicurezza generali 6

Misure preliminari 7

Uso....7

Manutenzione e stoccaggio....8

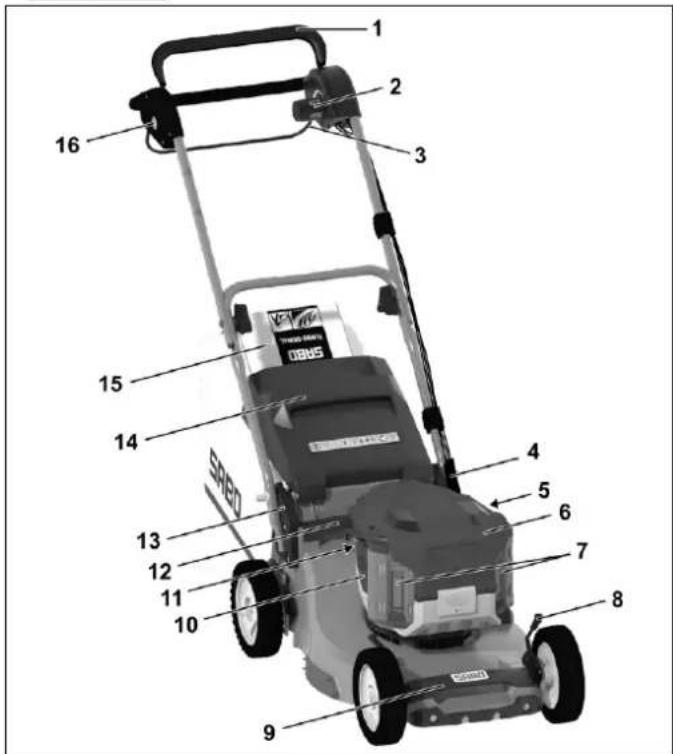

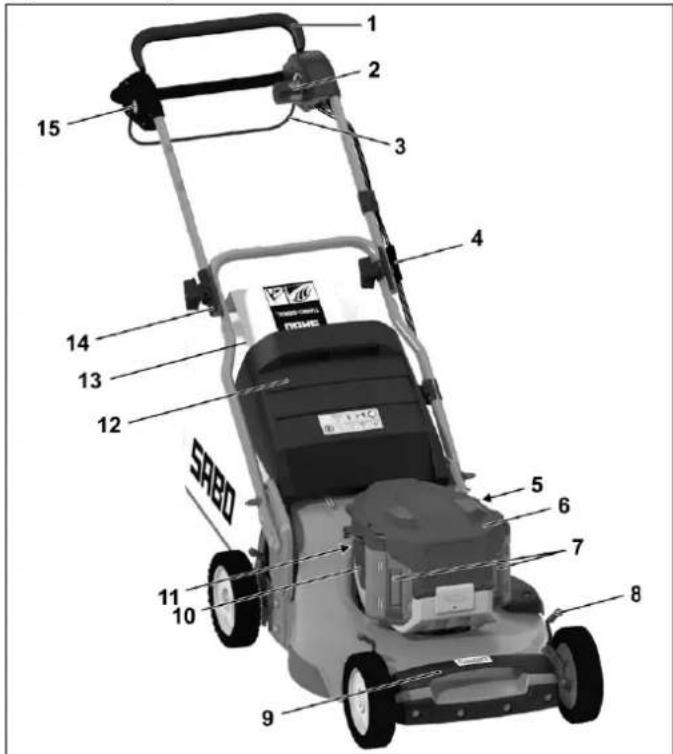

7 Descrizione dei componenti....9

8 Lavori di preparazione....9

Regolazione in altezza della barra di guida (Figura A1 + B1 + E1)....9

Regolazione in altezza della barra di guida (Figura A1 + C1 + E1)....10

Appendere il sacco di raccolta al tagliaerba (Figura R1 + S1) 10

Regolazione dell'altezza di taglio (Figura I + I1) 10

Inserimento della batteria carica (Figura V1)....10

Rimozione della batteria (Figura F + N2) 10

9 Prima della messa in funzione iniziale....10

Caricamento della batteria (Figura W2)....10

Indicazione dello stato della batteria (Figura U4)....11

10 Attivazione/Disattivazione della modalità Standby (Figura A2 + N2) .... 11

Attivazione della modalità Standby (Figura A2)....11

Disattivazione della modalità Standby (Figura A2)....11

11 Modifica del numero di giri del motore (Attivazione/Disattivazione della modalità Risparmio energetico) (Figura F + H1).... 11

12 Avvio del motore (Figura A2 + A3 + D)....11

13 Spegnimento del motore (Figura F + N2)....12

14 Arresto in caso di emergenza....12

15 Trazione....12

Comando della trazione posteriore (Figura E2)....12

Regolazione della velocità (Figura H)....12

16 Dispositivo di raccolta dell'erba 12

Funzionamento con sacco di raccolta dell'erba 12

Segnale Turbo (indicazione che il sacco di raccolta dell'erba è pieno) (Figura J + K) 12

Svuotamento del sacco di raccolta dell'erba (Figura F + L)....12

Funzionamento senza sacco di raccolta dell'erba 12

17 Funzionamento del tagliaerba....12

Falciatura in pendenza 12

Controllo della sicurezza di funzionamento....12

Limitazioni temporali....13

Consigli per la cura del prato (Figura M)....13

Trasformazione per espulsione posteriore (Figura F + N2 + U2 + S1) ..... 13

18 Intervalli di manutenzione....13

19 Pulizia e manutenzione del tagliaerba 13

Pulizia (Figura O)....13

Conservazione....14

Ribaltamento della barra di guida (Figura B4) 14

Trasporto e fissaggio dell'apparecchio (Figura N + N1 + N4)....14

Manutenzione della barra di taglio 14

Riaffilatura e bilanciamento della barra di taglio (Figura Q)....14

Sostituzione della barra di taglio 14

Manutenzione delle ruote anteriori....14

Manutenzione delle ruote (Figura R)....14

Manutenzione della trazione ....14

Sostituzione della cinghia trapezoidale della trazione 14

Servizio clienti....14

20 Manutenzione del motore....14

Pulizia o sostituzione del filtro dell'aria (Figura W + W1)....15

21 Cause di anomalie e loro eliminazione....15

22 Segnalazione guasti Unità motore (Figura A2)....16

23 Dati tecnici....16

Motore 16

Caricabatterie....16

Batteria....16

Tagliaerba 16

Livello di potenza sonora....17

Livello di pressione sonora....17

Oscillazioni....17

24 Pezzi di ricambio originali e accessori....17

Dichiarazione di conformità..... vedere nel seguito, dopo l'ultima lingua

Avvisi di sicurezza generali per elettroutensili

AVVERTENZA Leggere tutti gli avvisi di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti a corredo del presente elettroutensile. Il mancato rispetto delle seguenti istruzioni può causare scossa elettrica, incendio e/o lesioni gravi.

Conservare per il futuro tutti gli avvisi di sicurezza e tutte le istruzioni.

Il termine utilizzato negli avvisi di sicurezza “elettroutensile” si riferisce a utensili elettrici alimentati a rete (con cavo di rete) e a utensili elettrici a batteria (senza cavo di rete).

1) Sicurezza sul posto di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Disordine o aree di lavoro non illuminate possono provocare incidenti.
b) Non lavorare con l'elettroutensile in ambienti a rischio di esplosione in cui sono presenti liquidi infiammabili, gas o polveri. Gli elettroutensili generano scintille che possono infiammare polveri o vapori.
c) Durante l'utilizzo dell'elettroutensile, tenere lontano bambini e altre persone. In caso di distrazione, è possibile perdere il controllo dell'elettroutensile.

2) Sicurezza elettrica

a) Il connettore dell'elettroutensile deve entrare nella presa. Il connettore non può venire modificato in alcun modo. Non utilizzare adattatori per spina con elettroutensili dotato di messa a terra. Connettori non modificati e prese idonee riducono il rischio di scossa elettrica.
b) Evitare il contatto fisico con superfici dotate di messa a terra come quelle di tubi, riscaldatori, fornelli e frigoriferi. Se il corpo dell'operatore dispone di messa a terra, sussiste un maggiore rischio di scossa elettrica.
c) Tenere gli elettroutensili lontano da pioggia o umidità. La penetrazione di acqua in un elettroutensile aumenta il rischio di scossa elettrica.
d) Non utilizzare il cavo di collegamento in modo improprio, ad esempio per trasportare o appendere l'elettroutensile o per estrarre il connettore dalla presa. Tenere il cavo di collegamento lontano da calore, olio, bordi affilati o parti mobili. Cavi di collegamento danneggiati o attorcigliati aumentano il pericolo di scossa elettrica.
e) Per lavorare all'aperto con un elettroutensile utilizzare esclusivamente cavi di prolunga adatti anche all'ambiente esterno. L'utilizzo di un cavo di prolunga adatto per ambiente esterno riduce il rischio di scossa elettrica.
f) Se l'utilizzo dell'elettroutensile in un ambiente umido è inevitabile, utilizzare un'alimentazione protetta con un interruttore di sicurezza per correnti di guasto. L'utilizzo di un interruttore di sicurezza per correnti di guasto riduce il pericolo di scossa elettrica.

3) Sicurezza delle persone

a) Fare attenzione, rimanere concentrati sul proprio operato e usare raziocinio mentre si lavora con un elettroutensile. Non utilizzare un elettroutensile se si è stanchi o sotto l'influenza di droghe, alcol o medicinali. Un momento di disattenzione durante l'utilizzo dell'elettroutensile può provocare lesioni serie.
b) Utilizzare dispositivi di protezione individuale e indossare sempre occhiali protettivi. Indossare dispositivi di protezione individuale, come una maschera antipolvere, scarpe antinfortunistiche antiscivolo, casco protettivo o un dispositivo di protezione dell'udito, a seconda del tipo e dell'utilizzo dell'elettroutensile, riduce il rischio di lesioni.
c) Evitare una messa in funzione non intenzionale. Assicurarsi che l'elettroutensile sia spento prima di collegarlo all'alimentazione di corrente e/o alla batteria, prima di avviarlo o trasportarlo. Se durante il trasporto dell'elettroutensile l'operatore ha il dito sull'interruttore o se l'utensile viene collegato all'alimentazione di corrente con interruttore azionato, ciò può provocare incidenti.
d) Prima di attivare l'elettroutensile, rimuovere utensili di regolazione o chiavi inglesi. Un utensile o una chiave, che si trova nella parte rotante dell'utensile può provocare lesioni.
e) Evitare di tenere una postura anomala. Assicurare una posizione sicura e mantenere sempre l'equilibrio. In tal modo, è possibile controllare meglio l'elettroutensile in situazioni impreviste.
f) Indossare degli indumenti adeguati. Non indossare indumenti larghi o gioielli. Tenere capelli e indumenti lontano da parti in movimento. Indumenti liberi, gioielli o capelli lunghi possono essere agganciati da parti in movimento.
g) Qualora sia possibile montare dispositivi di aspirazione e di raccolta della polvere, assicurarsi che questi vengano collegati e utilizzati correttamente. L'utilizzo di un dispositivo di aspirazione della polvere può ridurre pericoli dovuti alla polvere.

IT

h) Non lasciarsi indurre ad una falsa sicurezza e non trascurare le regole di sicurezza per elettroutensili, anche qualora si sia acquisita dimestichezza a seguito del frequente utilizzo dell'utensile. Agire con imprudenza può provocare gravi lesioni nell'arco di frazioni di secondo.

4) Utilizzo e gestione di elettroutensili

a) Non sovraccaricare l'elettroutensile. Utilizzare per il proprio lavoro l'apposito elettroutensile. L'utilizzo dell'adeguato elettroutensile consente di lavorare meglio e con maggiore sicurezza nel campo di prestazione indicato.
b) Non utilizzare un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non può più essere acceso o spento, è pericoloso e deve essere riparato.
c) Prima di eseguire impostazioni dell'apparecchio, di sostituire accessori o riporre l'apparecchio, estrarre il connettore dalla presa e/o rimuovere la batteria estraibile. Questa misura precauzionale impedisce l'avvio non intenzionale dell'elettroutensile.
d) Conservare gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non far utilizzare l'elettroutensile a persone che non hanno familiarità con esso o che non hanno letto le presenti istruzioni. Gli elettroutensili sono pericolosi se vengono utilizzati da persone inesperte.
e) Eseguire con cura la manutenzione dell'elettroutensile e dei relativi accessori. Verificare il corretto funzionamento delle parti mobili assicurandosi che non vi siano componenti inceppati, rotti o danneggiati che compromettono il funzionamento dell'apparecchio elettrico. Fare riparare eventuali parti danneggiate, prima di utilizzare l'apparecchio elettrico. La causa di molti incidenti risiede in elettroutensili sottoposti a inadeguata manutenzione.
f) Tenere gli utensili di taglio affilati e puliti. Utensili di taglio sottoposti ad accurata manutenzione e conservati con bordi di taglio appuntiti si incastrano meno e sono più facili da guidare.
g) Utilizzare gli elettroutensili, l'inserto, gli inserti ecc. conformemente alle presenti istruzioni. A tale proposito, tenere conto delle condizioni di lavoro e dell'attività da eseguire. L'utilizzo di elettroutensili per applicazioni diverse da quelle previste può causare l'insorgere di situazioni pericolose.
h) Tenere le maniglie e le superfici di presa asciutte, pulite e prive di olio e grasso. In situazioni impreviste, maniglie e superfici di presa scivolose non consentono una gestione e un controllo sicuri dell'elettroutensile.

5) Utilizzo e gestione di utensili a batteria

a) Caricare la batteria solo con caricabatterie consigliati dal produttore. Un caricabatterie adatto ad un determinato tipo di batterie può costituire pericolo di incendio se viene utilizzato con batterie diverse da quelle prescritte dal produttore.
b) Per ciascun apparecchio elettrico utilizzare esclusivamente lo specifico tipo di batterie. L'utilizzo di qualsiasi altro tipo di batteria può causare lesioni e pericolo di incendio.
c) Tenere le batterie non utilizzate lontano da graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero provocare il ponticellamento dei contatti. Il cortocircuito dei contatti della batteria può provocare combustioni o incendi.
d) In caso di uso improprio può fuoriuscire liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Se il liquido è venuto a contatto con gli occhi, consultare un medico. La fuoriuscita di liquido può causare irritazioni cutanee o ustioni.
e) Non utilizzare batterie danneggiate o modificate. Le batterie danneggiate o modificate possono mostrare un comportamento imprevedibile e provocare incendi, esplosioni o pericoli di lesioni.
f) Non esporre una batteria al fuoco o a temperature eccessive. L'azione del fuoco o di temperature superiori a 130 °C (265 °F) può provocare esplosioni.
g) Seguire tutte le istruzioni e non caricare la batteria o l'utensile a batteria al di fuori dell'intervallo di temperatura indicato nel manuale d'uso. Una ricarica errata o eseguita con temperature al di fuori dell'intervallo consentito può danneggiare la batteria e aumentare il pericolo di incendio.

6) Assistenza

a) Far riparare il proprio elettroutensile esclusivamente da personale specializzato qualificato e solo con pezzi di ricambio originali. Ciò assicura il mantenimento della sicurezza dell'elettroutensile.
b) Non sottoporre mai a manutenzione batterie danneggiate. La manutenzione di pacchi batteria deve essere effettuata esclusivamente dal produttore o da centri di assistenza autorizzati.

Note di sicurezza specifiche per tagliaerba

a) Non utilizzare il tagliaerba in caso di cattive condizioni meteorologiche, in particolare non in caso di temporali. Ciò riduce il pericolo di venire colpiti da un fulmine.
b) Controllare accuratamente l'area di lavoro per escludere la presenza di animali selvatici. Il tagliaerba in movimento potrebbe ferire gli animali selvatici.
c) Controllare accuratamente l'area di lavoro e rimuovere sassi, bastoncini, fili, ossi e altri corpi estranei. Gli oggetti scagliati potrebbero causare lesioni.
d) Prima di utilizzare il tagliaerba controllare sempre che la lama di taglio e il gruppo falciente non siano usurati o danneggiati. Componenti usurati o danneggiati aumentano il rischio di lesioni.
e) Controllare con regolarità l'usura o il logorio del dispositivo di raccolta dell'erba. Un dispositivo di raccolta dell'erba usurato o danneggiato aumenta il rischio di lesioni.
f) Lasciare le coperture di protezione nella loro posizione. Le coperture di protezione devono essere montate correttamente in modo da essere operative. Coperture di protezione lasche, danneggiate o non correttamente funzionanti possono causare lesioni.
g) Tenere le prese d'aria di raffreddamento prive di detriti. Prese d'aria ostruite e detriti possono causare il surriscaldamento dell'apparecchio o pericolo d'incendio.
h) Durante l'utilizzo del tagliaerba indossare sempre scarpe antinfortunistiche antiscivolo. Non lavorare mai a piedi nudi o con sandali aperti. In tal modo si riduce il rischio di lesioni ai piedi causate dal contatto con lama di taglio in rotazione.
i) Durante l'utilizzo del tagliaerba indossare sempre pantaloni lunghi. Indumenti che lasciano nuda la pelle aumenta la probabilità di lesioni causate dagli oggetti proiettati dalla macchina.
j) Non utilizzare il tagliaerba sull'erba bagnata. Procedere lentamente, senza correre. In tal modo si riduce il rischio di scivolare e cadere, con conseguenti lesioni.
k) Non utilizzare il tagliaerba su pendii troppo ripidi. In tal modo si riduce il rischio di perdere il controllo, scivolare e cadere, con conseguenti lesioni.
l) Lavorando su tratti in pendenza mantenere sempre una posizione ben salda: procedere sempre trasversalmente al pendio, mai in salita o in discesa e prestare estrema attenzione durante il cambio della direzione di lavoro. In tal modo si riduce il rischio di perdere il controllo, scivolare e cadere, con conseguenti lesioni.
m) Prestare particolare attenzione durante la falciatura in retromarcia o nel tirare il tagliaerba verso di sé. Prestare sempre attenzione all'ambiente circostante. In tal modo si riduce il rischio di inciampare durante il lavoro con il tagliaerba.
n) Non toccare le lame o altre parti pericolose ancora in movimento. In tal modo si riduce il rischio di lesioni da contatto con parti in movimento.
o) Assicurarsi che tutti gli interruttori siano stati disinseriti e che la batteria sia stata scollegata prima di rimuovere il materiale rimasto incastrato o di pulire il tagliaerba. Un funzionamento imprevisto del tagliaerba può provocare gravi lesioni.

IT

1 INTRODUZIONE

Cara amica e caro amico amanti del giardino,

quando dopo un lavoro di giardinaggio ben fatto, si gioisce di aver ottenuto un prato ben curato, allora ci si rende conto di quanto valgono gli attrezzi di giardinaggio che si sono utilizzati. Con questo nuovo tagliaerba avete fatto un'ottima scelta. La potenza delle prestazioni di un importante marchio della tradizione è associata all'innovazione della moderna alta tecnologia. Ciò diventa ancor più evidente quando lo usate e ancor più ne gioirete quando vedrete il meraviglioso risultato. Prima di iniziare a prendervi cura del prato, ecco alcune importanti informazioni che occorre assolutamente osservare.

Prima di mettere in funzione il tagliaerba per la prima volta, è opportuno leggere attentamente il presente manuale d'uso per familiarizzare con il funzionamento e la manutenzione corretti della macchina e per evitare di riportare lesioni o danneggiare il tagliaerba.

Leggere e osservare inoltre le separate istruzioni per l'uso del caricabatterie e delle batterie, in particolare i relativi avvisi di sicurezza.

Utilizzare il tagliaerba con prudenza. Fare attenzione alle più importanti precauzioni riportate sui pittogrammi applicati sull'apparecchio.

Gli avvisi di sicurezza riportati nel presente manuale d'uso sono contrassegnati da simboli.

I significati dei pittogrammi e dei simboli sono descritti nei seguenti capitoli.

Le indicazioni "sinistra" e "destra" sono sempre riferite ai lati sinistro e destro rispetto al senso di marcia dell'apparecchio.

La corretta osservazione delle istruzioni tecniche fa sì che il tagliaerba funzioni con la massima affidabilità. Si prega di fare attenzione al fatto che eventuali danni al tagliaerba, derivanti da errori di utilizzo, non sono soggetti ad obblighi di garanzia legale e contrattuale.

Vi auguriamo buon divertimento durante i lavori per la cura del prato e del terreno.

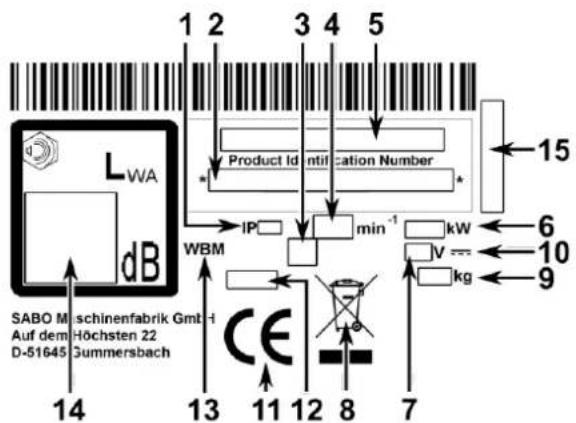

2 SPIEGAZIONE DELLA TARGHETTA IDENTIFICATIVA APPLICATA SULLA MACCHINA

1 2 3 4 5 LWA dB Product Identification Number IP min⁻¹ kW V kg 15 6 10 9 WBM SABO Maschinenfabrik GmbH Auf dem Höchsten 22 D-51645 Gummersbach 14 13 11 12 8 7

1 Tipo di protezione

2 Numero di identificazione del prodotto

3 Simbolo della classe di protezione

4 Regime nominale

5 Modello

6 Potenza

7 Tensione nominale

8 Questo apparecchio non deve essere smaltito con i rifiuti domestici. Riciclare l'apparecchio, gli accessori e l'imballaggio in modo ecocompatibile

9 Peso

10 Simbolo della tensione continua

11 Marchio di conformità CE

12 Anno di costruzione

13 Tagliaerba manuale

14 Livello di potenza sonora garantito

15 Numero di serie

Il presente manuale d'uso è valido per i seguenti modelli:

47-PRO E VARIO (SA621724): Larghezza di taglio 470 mm

54-PRO E VARIO (SA622424): Larghezza di taglio 540 mm

La corretta denominazione del modello del vostro apparecchio e il numero di serie sono riportati sulla targhetta identificativa.

La sezione sotto un titolo nel testo in corsivo e sottolineato vale per il relativo modello fino al successivo titolo così evidenziato.

3 SPIEGAZIONE DEI PITTOGRAMMI

Prima della messa in funzione si raccomanda di leggere e osservare il manuale d'uso e gli avvisi di sicurezza!

Pericolo di pezzi scagliati via mentre il motore è in funzione - Mantenere la distanza di sicurezza / Tenere eventuali soggetti terzi lontano dalla zona di pericolo!

I cavi elettrici devono essere tenuti lontano dall'utensile di taglio.

Attenzione alle lame affiliate! Evitare il contatto con la barra di taglio in rotazione! Prestare attenzione ed evitare che mani e piedi finiscano sotto il carter! - Prima dei lavori di pulizia e manutenzione spegnere il motore ed estrarre la batteria/le batterie. Pericolo acustico - Protezione auricolare raccomandata in caso di uso prolongato.

Batterie e caricabatterie non devono essere smaltiti con i rifiuti domestici.

Consegnare la batteria/le batterie e/o il caricabatterie al proprio rivenditore oppure conferirli ad un centro di raccolta pubblico.

Questo apparecchio non deve essere smaltito con i rifiuti domestici. Riciclare l'apparecchio, gli accessori e l'imballaggio in modo ecocompatibile.

1 2 3 4 1 + 2 + 3 4

Avviare il motore della lama:

1 Premere il pulsante ON/OFF per attivare la modalità Standby.

2 Entro 120 secondi premere e tenere premuto il pulsante.

3 Azionare la staffa di comando di sicurezza. Avviare il motore della lama e la lama. Dopodiché è possibile rilasciare il pulsante (2) continuando a tenere la staffa di comando di sicurezza affinché la lama continui a girare.

Non appena l'apparecchio passa in modalità Standby (passo 1), sono sufficienti i passi 2 e 3 per avviare nuovamente il motore della lama.

4 Per attivare la trazione, azionare la staffa di comando inferiore. Nota: La trazione funziona solo a motore lama in funzione.

STOP motore:

Rilasciare la staffa di comando inferiore:

la trazione si arresta e il tagliaerba si ferma.

Rilasciare la staffa di comando di sicurezza:

il motore della lama e la lama si arrestano.

Attenzione: la barra di taglio continua a funzionare ancora per qualche istante!

4 SPIEGAZIONE DEI SIMBOLI

	AVVERTENZALeggere e osservare scrupolosamente il manuale d'uso e le disposizioni di sicurezza. Conservare il manuale d'uso per consultarlo in un secondo tempo.L'impiego appropriato prevede anche il rispetto del manuale d'uso, di manutenzione e riparazione fornito dal produttore.
	AVVERTENZAMantenere la distanza / Mantenere lontane altre persone dalla zona di pericolo!Il contatto con la barra di taglio in rotazione può causare gravi lesioni.Gli oggetti proiettati possono causare gravi lesioni.Non tagliare mai l'erba quando altre persone, in particolare bambini, o animali si trovano nelle immediate vicinanze.

AVVERTENZA

Le scosse elettriche possono causare gravi lesioni.

L'equipaggiamento elettrico non deve essere modificato.

Leggere e osservare gli avvisi di sicurezza per l'utilizzo della batteria/delle batterie e del caricabatterie, riportati nelle rispettive separate istruzioni per l'uso.

Non spruzzare acqua sull'apparecchio. L'impianto elettrico potrebbe danneggiarsi.

AVVERTENZA

Le scosse elettriche possono causare gravi lesioni.

Non passare mai sopra cavi elettrici con l'utensile di taglio acceso.

Prima e durante la falciatura del prato controllare se sul terreno

sono presenti cavi elettrici e, laddove possibile, rimuoverli.

In caso di danneggiamento di un cavo elettrico, spegnere l'apparecchio e disinserire il cavo dalla rete di alimentazione.

AVVERTENZA

Attenzione alle lame affiliate! Il contatto con la barra di taglio in rotazione può causare gravi lesioni ai piedi.

Avviare il motore tenendosi esclusivamente dietro il tagliaerba

Prestare attenzione ed evitare che i piedi finiscano sotto il carter.

AVVERTENZA

Attenzione alle lame affiliate! Il contatto con la barra di taglio in rotazione può causare gravi lesioni a mani e piedi.

Rispettare la necessaria distanza di sicurezza con il motore/la lama in moto, in base alla lunghezza della barra di guida.

Prestare attenzione ed evitare che mani e piedi finiscano sotto il carter.

AVVERTENZA

Gli oggetti proiettati possono causare gravi lesioni.

Prima della falciatura, specialmente in aree ricoperte di fogliame, rimuovere tutte le pietre, i bastoni, i fili, i giocattoli e altri corp estranei dal prato.

Non utilizzare mai l'apparecchio con dispositivi di protezione danneggiati o mancanti.

La mancanza o il danneggiamento dei dispositivi di sicurezza e protezione mettono in pericolo la sicurezza dell'operatore e di eventuali terzi.

Prima della messa in funzione iniziale controllare il fissaggio della vite della lama; in seguito controllare ogni volta, prima di ogni falciatura, che la barra di taglio sia saldamente posizionata, non sia usurata né danneggiata. Fare sostituire da un'officina specializzata autorizzata la lama usurata o danneggiata. Far fissare la vite della lama da un'officina specializzata autorizzata.

AVVERTENZA

Se si lavora all'apparecchio senza avere rimosso le batterie, il motore potrebbe avviarsi causando gravi lesioni.

Il contatto con la barra di taglio in rotazione può causare gravi lesioni a mani e piedi. Gli oggetti proiettati possono causare gravi lesioni.

Tenere sempre presente che una volta rilasciata la staffa di comando di sicurezza arresto motore, la barra di taglio continua a funzionare per un breve lasso di tempo.

Spegnere il motore, attendere che l'utensile di taglio si sia completamente fermato e rimuovere la batteria/le batterie:

- prima di lavori di manutenzione e riparazione;

- quando è necessario sollevare o inclinare il tagliaerba, ad esempio per il trasporto;

- durante la marcia fuori dall'erba su sentieri o strade;

- quando si trasporta la macchina da e verso la superficie da falciare;

- prima di rimuovere o appendere il sacco di raccolta dell'erba;

- prima di inserire il tappo per pacciame nel canale di espulsione o rimuoverlo da esso;

- quando la macchina rimane incustodita;

Prima di estrarre le batterie dal relativo vano nel motore o prima di inserirvele, spegnere il motore e attendere che l'utensile di taglio si sia completamente fermato!

Per le avvertenze sulla pulizia o sulla manutenzione, consultare il manuale d'uso.

Un'insufficiente manutenzione dell'apparecchio può causare anomalie e conseguente pericolo per la sicurezza.

AVVERTENZA

Il contatto con la barra di taglio in rotazione può causare gravi lesioni a mani e piedi. Gli oggetti proiettati possono causare gravi lesioni.

Spegnere il motore e attendere che l'utensile di taglio si sia completamente fermato:

- prima di regolare l'altezza di taglio;

- prima di rimuovere il sacco di raccolta dell'erba!

PRUDENZA

Il contatto con i bordi affilati della barra di taglio e altri bordi affilati dell'apparecchio può causare lesioni.

Indossare sempre guanti di protezione durante l'esecuzione dei lavori di manutenzione e pulizia.

5 IMPIEGO CONFORME ALLO SCOPO PREVISTO

• L'apparecchio è destinato esclusivamente alla falciaatura di superfici erbose e prati per la cura e la manutenzione di giardini e paesaggi ("Impiego conforme allo scopo previsto"). Ogni altro uso è da considerarsi improprio; per eventuali danni da essi derivanti il produttore non è responsabile e il rischio è esclusivamente a carico dell'utilizzatore. L'impiego appropriato prevede anche il rispetto del manuale d'uso, di manutenzione e riparazione fornito dal produttore.
• Per l'utilizzo in spazi pubblici, parchi, strutture sportive, su strade e negli ambiti agricoli e forestali, è necessaria particolare cautela.
• Il tagliaerba non deve essere utilizzato in particolare per rifilare cespugli, siepi e arbusti o per il taglio di rampicanti o vegetazione sui tetti e nelle fioriere, per aspirare e/o soffiare via foglie dai marciapiedi.
• Non è consentito qualsiasi uso di parti di ricambio e di accessori non ammessi dal produttore. Nel caso in cui si utilizzino parti di ricambio ed accessori non originali la conformità CE e le richieste di intervento in garanzia decadono. Eventuali modifiche non autorizzate apportate al tagliaerba escludono ogni responsabilità del produttore per gli eventuali danni che ne dovessero risultare.

6 NORME DI SICUREZZA GENERALI PER IL TAGLIAERBA ROTATIVO MANUALE

Avvisi di sicurezza generali

Per la propria sicurezza e per garantire il funzionamento ottimale della macchina, leggere attentamente il manuale d'uso. Prendere dimestichezza con i comandi e l'uso corretto della macchina. Conservare il manuale d'uso per consultarlo in un secondo tempo.

• Tenere presente che l'operatore della macchina è responsabile, oltre che per danni ad altre persone o beni, anche per infortuni verso terzi.
• Questo manuale d'uso è stato fornito insieme alla macchina e va consegnato, in caso di vendita a terzi, anche al successivo acquirente dell'apparecchio.
• Non consentire mai l'uso della macchina a bambini o a persone di età inferiore ai 16 anni, né ad altre persone che non conoscano il manuale d'uso. L'età minima può variare in base alle normative locali.
• Illustrare ai potenziali utenti della macchina i pericoli e il modo in cui evitarli. Questo apparecchio deve essere usato, manutentato e riparato esclusivamente da persone che sono familiarizzate con la macchina e che sono state informate dei pericoli legati ad essa. Sono da osservare e rispettare le relative norme antinfortunistiche nonché le altre regolamentazioni tecniche e mediche generalmente approvate per la sicurezza e per le direttive e prescrizioni vigenti.
• Questo apparecchio non è destinato ad essere utilizzato da parte di persone con capacità fisiche, sensoriali e mentali ridotte o non in possesso di abbastanza esperienze e/o conoscenze, a meno che non lavorino sotto stretta vigilanza di una persona competente per la loro sicurezza e dopo essere state sottoposte ad un addestramento per utilizzare l'apparecchio. La persona addetta alla vigilanza deve decidere in anticipo se la persona con capacità fisiche, sensoriali o mentali ridotte è adatta a svolgere tale attività.

Non tagliare mai l'erba quando altre persone, in particolare bambini, o animali si trovano nelle immediate vicinanze.

• Conservare la macchina al sicuro! Gli apparecchi non utilizzati devono essere sempre conservati in un luogo chiuso e asciutto, senza le batterie inserite, fuori dalla portata dei bambini.
• Non è consentito manipolare né disattivare i dispositivi di sicurezza e di protezione della macchina!
• La posa dei cavi non deve essere manipolata, ad es. togliendo morsetti o applicando fascette serracavi addizionali! I cavi devono aderire al lato esterno della barra in modo che in caso di un suo reclinamento non vengano né schiacciati né tesi eccessivamente. Un cavo danneggiato può causare un difetto tecnico dell'apparecchio.

IT

Misure preliminari

• Durante la falciatura è necessario indossare sempre scarpe rigide, chiuse e antiscivolo o scarpe antinfortunistiche e pantaloni lunghi. Evitare di indossare abiti o indumenti larghi con lacci o cinture che pendono. Non eseguire la falciatura a piedi nudi o indossando sandali. Proteggere gli occhi indossando occhiali protettivi.
• Rumori intensi possono causare danni all'udito. Indossare cuffie di protezione acustica.

Prima e durante la falciatura, controllare a fondo il terreno su cui viene utilizzato l'apparecchio e rimuovere pietre, bastoni, fili, giocattoli e qualunque altro corpo estraneo che possa venire preso e scagliato via.

Prima e durante la falcatura del prato controllare se sul terreno sono presenti cavi elettrici e, laddove possibile, rimuoverli. Non passare mai sopra cavi elettrici con l'utensile di taglio acceso. Pericolo di scossa elettrica! In caso di danneggiamento di un cavo elettrico, spegnere l'apparecchio e disinserire il cavo dalla rete di alimentazione.

- Se per la cura del prato viene utilizzato anche un tagliaerba robotizzato, osservare le seguenti istruzioni di sicurezza in merito alla superficie di lavoro del tagliaerba:

• prima della falciatura di queste superfici, controllare sempre l'area del cavo di delimitazione.
• se i cavi sono interrati, questi devono essere controllati e non devono essere a vista; si richiede inoltre particolare attenzione alla zona della stazione di carica.
• se i cavi di delimitazione sono posati sopra terra, questi dovrebbero essere ben distesi sul terreno e non trovarsi laschi sull'erba. I cavi devono essere sufficientemente fissati con chiodi di delimitazione, vedere le istruzioni per l'uso.
• i chiodi di delimitazione non devono sporgere, altrimenti è necessario premerli nel terreno.
• prima della falciatura rimuovere i resti dei cavi sparsi. Nelle condizioni sopra descritte sussiste il pericolo che i cavi vengano tirati e impigliati nell'utensile di lavoro causando gravi lesioni.

- Rami che pendono dall'alto e ostacoli simili possono ferire l'utente o impedire la falciaatura. I cavi potrebbero rimanere impigliati e venire danneggiati o tagliati. Un cavo danneggiato può causare un difetto tecnico dell'apparecchio. Prima e durante la falciaatura controllare che non vi siano possibili ostacoli, ad esempio rami che pendono; se necessario, tagliarli o rimuoverli.

L'equipaggiamento elettrico non deve essere modificato. Leggere e osservare gli avvisi di sicurezza per l'utilizzo della batteria e del caricabatterie, riportati nelle rispettive separate istruzioni per l'uso.

• Prima dell'utilizzo è sempre necessario eseguire un controllo visivo per verificare che l'utensile di taglio, le viti di fissaggio e l'intera unità di taglio non presentino usura o danni. Per evitare uno squilibrio, fare sostituire da un'officina specializzata autorizzata le lame e le viti di fissaggio usurate o danneggiate.
• Ad ogni impiego controllare le condizioni dei pittogrammi. I pittogrammi usurati o danneggiati vanno sostituiti.

Uso

- Caricare le batterie esclusivamente con un caricabatterie autorizzato allo scopo. Sussiste pericolo per se stessi o di danneggiamento dell'apparecchio. Utilizzare il tagliaerba esclusivamente con le batterie autorizzate allo scopo. L'errato utilizzo delle batterie e del caricabatterie può provocare folgorazione o incendio.

Batterie e caricabatterie ammessi: vedere il capitolo "Ricambi originali e accessori"

• Non è consentito utilizzare l'apparecchio in zone a rischio di esplosione.
• Non eseguire la falciatura in caso di cattive condizioni meteorologiche, quando sussiste pericolo di fulmini.
• Non esporre l'apparecchio a pioggia o umidità.
• Non indossare cuffie per la radio o per la musica. Per la sicurezza durante la manutenzione e l'utilizzo della macchina è necessario prestare assoluta attenzione.
• Eseguire la falciatura solo con luce diurna o in presenza di una buona illuminazione. Condurre la macchina alla cadenza del passo.
• Adattare la velocità di marcia alla persona e al terreno. Aumentare lentamente la velocità di marcia fino a raggiungere la velocità adeguata.

• Prestare la massima attenzione nel caso in cui angoli, cespugli, alberi o altri ostacoli possano compromettere la visibilità.

• Non avvicinarsi troppo a buche, fossi e scarpate. La macchina potrebbe ribaltarsi improvvisamente qualora la ruota passi sopra il bordo di un fosso o di una scarpata, oppure se dovesse improvvisamente franare un bordo.

• Prestare attenzione quando si esegue la scarificazione sotto strutture di gioco (ad es. altalene). L'apparecchio potrebbe portarsi in posizione non sicura. Pericolo di lesioni.
  • Non usare la macchina in caso di malattia, stanchezza o sotto effetto di alcolici, farmaci o sostanze stupefacenti.
• Evitare possibilmente di utilizzare l'apparecchio con l'erba bagnata. Persiste un imminente pericolo di scivolamento.
• Sulle pendenze controllare sempre la stabilità. Falciare trasversalmente al pendio, mai in salita o in discesa. Prestare particolare attenzione durante i cambi di direzione in pendenza.
• Non falciare su pendii eccessivamente ripidi! La falciatura su pendii cela sempre pericoli.

Il tagliaerba può essere usato su scarpate e pendil con una pendenza fino al 48% (inclinazione 26°).

Tuttavia, per motivi di sicurezza consigliamo caldamente di non sfruttare questo potenziale teorico. Mantenere sempre una posizione ben salda. Fondamentalmente i tagliaerba manuali non dovrebbero essere utilizzati su pendii con pendenza superiore al 26% (inclinazione 15°). Sussiste il rischio di perdere stabilità!

• Prestare particolare attenzione nel girare o nel tirare la macchina o l'apparecchio verso di sé.
• Spostando la macchina in retromarcia c'è pericolo di inciampare. Evitare i movimenti in retromarcia. Evitare un portamento anomalo. Cercare sempre una buona stabilità e mantenere sempre l'equilibrio.
• Mantenere sempre la distanza di sicurezza prevista dalla lunghezza della barra di guida.
• Per evitare che l'apparecchio scivoli durante il trasporto, prendere sempre la macchina con i dispositivi di presa appositamente previsti (maniglia, carcassa, estremità della barra o barra trasversale della parte inferiore della barra di guida). Non afferrare dalla ribalta d'espulsione!
• Prima di sollevare o trasportare la macchina, fare sempre attenzione al suo peso (fare riferimento al capitolo "Dati tecnici"). Il sollevamento di grandi pesi può causare problemi di salute.
• Non sollevare né trasportare mai una macchina con motore funzionante.
  • Non utilizzare mai la macchina con dispositivi di sicurezza e protezione danneggiati o mancanti.

La mancanza o il danneggiamento dei dispositivi di sicurezza e protezione mettono in pericolo la sicurezza dell'operatore e di eventuali terzi.

I dispositivi di sicurezza sono (vedere il capitolo "Descrizione dei componenti"):

- Staffa di comando di sicurezza arresto motore (1)

Il tagliaerba è dotato di un dispositivo di arresto motore.

Durante il funzionamento e in situazioni di pericolo il motore viene disinserito mediante rilascio della staffa di comando di sicurezza arresto motore.

La lama deve arrestarsi entro 3 secondi.

Dopo il rilascio, la staffa di comando di sicurezza deve tornare in ogni caso alla posizione indicata nella Figura "Descrizione dei componenti".

In caso contrario, predisporre una verifica immediata presso un'officina specializzata autorizzata.

Pericolo di lesioni!

Se il tempo di funzionamento per inerzia della lama è superiore, non utilizzare più l'apparecchio e portarlo ad un'officina specializzata autorizzata.

Misurazione del tempo di funzionamento per inerzia

Dopo l'avvio del motore, la lama ruota e si percepisce un rumore simile a quello del vento.

Il tempo di funzionamento per inerzia corrisponde alla durata di tale rumore del vento dopo lo spegnimento del motore, misurabile con un cronografo.

In nessun caso è consentito mettere fuori servizio la staffa di comando di sicurezza.

Accertarsi del corretto funzionamento della staffa di comando di sicurezza. Qualora la staffa di comando di sicurezza non funzioni correttamente, incaricare della riparazione un'officina specializzata autorizzata.

- Batteria/e (7)

Questo dispositivo di sicurezza protegge da lesioni che potrebbero essere causate da un involontario avvio del motore.

Al fine di evitare azionamenti non autorizzati della macchina, per eseguire qualsiasi intervento alla macchina, prima dei lavori di manutenzione e riparazione, quando ci si allontana dalla macchina e per lo stoccaggio, rimuovere tutte le batterie.

I dispositivi di protezione sono (vedere il capitolo "Descrizione dei componenti"):

- carter, sacco di raccolta dell'erba (13) in 47-PRO E VARIO e (15) in 54-PRO E VARIO), ribalta d'espulsione ((12) in 47-PRO E VARIO e (14) in 54-PRO E VARIO)

Questi dispositivi di protezione proteggono da lesioni causate da eventuali oggetti scagliati ad elevata velocità.

Non è consentito utilizzare l'apparecchio con carter danneggiato senza avere correttamente fissato il sacco di raccolta dell'erba sul carter o sulla vicina ribalta d'espulsione.

- Carter

Questo sistema di protezione evita lesioni causate dal contatto con la barra di taglio in rotazione.

Non utilizzare l'apparecchio con carter danneggiato. Prestare attenzione ed evitare che mani e piedi finiscano sotto il carter.

- Coperture della trasmissione a cinghia (5)

Questi dispositivi di protezione proteggono da lesioni causate da parti in movimento.

Non utilizzare l'apparecchio con coperture danneggiate o non correttamente fissate.

- Elementi isolanti (disinserzione del tirante Bowden (4), gusci isolanti ((13) in 47-PRO E VARIO e (14) in 54-PRO E VARIO))

Questi dispositivi di sicurezza offrono ulteriore protezione contro lesioni da scossa elettrica.

Non utilizzare l'apparecchio con elementi isolanti danneggiati. Durante l'utilizzo prestare attenzione a collocare le mani esclusivamente nelle apposite posizioni (parte superiore della barra).

• Non è consentito modificare i dispositivi di protezione.
• Non attivare la trazione durante la procedura di avvio.

Per la messa in funzione tenere i piedi a distanza di sicurezza dall'utensile di taglio.

All'avvio del motore, non inclinare eccessivamente la macchina, altrimenti, se necessario, abbassare la barra di guida in posizione obliqua in maniera tale che l'utensile di taglio sia rivolto nella direzione opposta all'utente, inclinando la macchina solo quanto strettamente necessario. Fin quando l'apparecchio non è posizionato con tutte le 4 ruote sul terreno, entrambe le mani devono trovarsi sulla parte superiore della barra.

Non avviare il motore, se persone o animali si trovano davanti al tagliaerba.

Non avvicinare né inserire mani o piedi in prossimità delle o sotto le parti rotanti. Prestare attenzione ed evitare che mani e piedi finiscano sotto il carter.

Spegnere il motore rilasciando la staffa di comando di sicurezza arresto motore, quindi accertarsi che tutte le parti mobili siano completamente ferme e tutte le batterie siano state rimosse:

• quando la macchina viene lasciata incustodita;
• prima di controllare o pulire la macchina oppure prima di eseguire lavori su di essa;

• quando è necessario sollevare o inclinare la macchina, ad esempio per il trasporto;

• quando la macchina viene trasportata da e verso la superficie da falciare;

• prima di rimuovere o agganciare il sacco di raccolta dell'erba;
• prima di inserire il tappo per pacciame nel canale di espulsione o rimuoverlo da esso;
• durante la marcia al di fuori dell'erba;
• prima di risolvere blocchi o rimuovere gli intasamenti dal canale d'espulsione;
  – se viene trovato un corpo estraneo;
• in caso di anomalia;
• se la macchina inizia a emettere vibrazioni insolite.

• Qualora fosse stato colpito un corpo estraneo e in caso di blocchi della macchina, dovuti ad esempio a urti contro ostacoli, un esperto dovrà verificare

se gli elementi dell'apparecchio hanno subito danneggiamenti o deformazioni. Anche le riparazioni eventualmente necessarie devono essere affidate ad un'officina specializzata autorizzata. Prima di ciò, non riavviare né utilizzare la macchina.

- Nel caso in cui la macchina inizi a vibrare con forza in modo inusuale o emetta insoliti rumori, fare eseguire tempestivamente una verifica da un'officina specializzata autorizzata.

Forti vibrazioni sulle mani possono causare danni alla salute. Nel caso in cui si rilevino forti vibrazioni, rivolgersi tempestivamente ad un'officina specializzata autorizzata.

Spegnere il motore rilasciando la staffa arresto motore e accertarsi che tutte le parti mobili siano completamente ferme,

• prima di rimuovere/inserire la batteria/le batterie dal/nel vano batterie nel motore;
• se si desidera regolare l'altezza di taglio;
• prima di rimuovere il sacco di raccolta dell'erba.

• AVVERTENZA

Il valore delle vibrazioni e i livelli di rumorosità indicati nelle presenti istruzioni per l'uso sono stati determinati conformemente alla normativa e durante l'utilizzo della macchina possono discostarsi da tali valori. Ciò dipende dalla modalità di utilizzo della macchina.

A tutela dell'operatore è necessario definire misure di sicurezza basate su una valutazione dell'esposizione alle vibrazioni nelle effettive condizioni di utilizzo. A tale scopo tenere conto di tutte le fasi del ciclo di lavoro, ad esempio i tempi in cui la macchina è spenta, o quelli in cui è accesa ma funziona senza emissione di vibrazioni.

L'uso di utensili di taglio non equilibrati, l'eccessiva velocità di marcia e la mancata manutenzione hanno un'influenza significativa sulle emissioni sonore e sulle vibrazioni. Di conseguenza, occorre adottare provvedimenti preventivi per eliminare i possibili danni dovuti agli elevati livelli di rumorosità e allo stress da vibrazione.

Mantenere la macchina in buone condizioni, usare una protezione per l'udito e fare pause durante il lavoro.

Eseguire gli interventi di manutenzione descritti nelle presenti istruzioni per l'uso e fare eseguire regolarmente il controllo e la manutenzione dell'apparecchio da un'officina specializzata autorizzata.

Manutenzione e stoccaggio

• Un'insufficiente manutenzione dell'apparecchio può causare anomalie e conseguente pericolo per la sicurezza.
• Controllare che tutti i raccordi a vite siano serrati a fondo e che l'apparecchio si trovi in una condizione operativa sicura.

Aprire la ribalta d'espulsione e asportare il sacco di raccolta dell'erba o rimuovere il tappo del pacciame solo a motore spento e a barra di taglio completamente ferma.

Prima di ogni falciatura controllare lo stato di usura del dispositivo di raccolta dell'erba o l'eventuale perdita della sua funzionalità.

Prima di ogni falciatura verificare lo stato e il saldo posizionamento della lama. Per il serraggio della vite di fissaggio della lama incaricare sempre un'officina specializzata autorizzata. In caso di eccessivo o insufficiente serraggio della vite della lama, il fissaggio lama e la barra di taglio potrebbero danneggiarsi o staccarsi causando gravi lesioni. Una lama usurata o danneggiata deve essere tassativamente sostituita.

La sostituzione, la riaffilatura e l'equilibratura della lama devono essere eseguite da un'officina specializzata autorizzata.

Un fissaggio lama non correttamente assemblato può causare l'allentamento della barra di taglio con possibili conseguenti lesioni gravi.

Una lama non correttamente affilata o non equilibrata può provocare forti vibrazioni e danneggiare il tagliaerba.

• Per motivi di sicurezza, sostituire parti usurate o danneggiate.
  • Non pulire l'apparecchio sotto acqua corrente o con idropulitrici ad alta pressione. L'impianto elettrico potrebbe danneggiarsi.
• Svuotare il sacco di raccolta dell'erba prima dello stoccaggio.

Durante i lavori di manutenzione e pulizia indossare sempre guanti di protezione.

- Quando si utilizzano materiali d'esercizio, come ad esempio lubrificanti, è necessario indossare mezzi di protezione idonei (ad es. adeguati guanti protettivi).

IT

Osservare le schede tecniche dei materiali d'esercizio.

I lavori di manutenzione e pulizia devono essere eseguiti su superfici pianee solo a motore spento e dopo avere rimosso tutte le batterie. Una regolare manutenzione è indispensabile per la sicurezza e il mantenimento dell'efficienza.

Riporre sempre l'apparecchio in perfetto stato di pulizia e manutenzione in uno spazio chiuso e asciutto, fuori dalla portata dei bambini.

Prima dello stoccaggio della macchina rimuovere sempre tutte le batterie per impedire l'azionamento non autorizzato della macchina.

Per motivi relativi alle prestazioni di garanzia e alla sicurezza devono essere utilizzati solo pezzi di ricambio originali.

Pezzi di ricambio non equivalenti possono danneggiare la macchina e inficiarne la sicurezza.

7 DESCRIZIONE DEI COMPONENTI

47-PRO E VARIO

1 2 3 16 15 14 4 5 6 7 8 9 10 11 12 13 SPRD

1 Staffa di comando di sicurezza arresto motore
2 Azionamento Vario
3 Staffa di comando dell'azionamento
4 Disinserzione tirante Bowden (per ogni tirante Bowden)
5 Coperture della trasmissione a cinghia
6 Copertura della batteria
7 Batteria/e (sotto la relativa copertura)
8 Manopola di regolazione per l'impostazione dell'altezza di taglio
9 Maniglia di trasporto anteriore
10 Uscita aria
11 Filtro dell'aria
12 Maniglia di trasporto posteriore
13 Guscio isolante (su entrambi i lati)
14 Ribalta d'espulsione
15 Sacco di raccolta
16 Tasto di sblocco avvio motore (rosso)

54-PRO E VARIO

1 2 3 4 15 14 13 12 SRBD 5 6 7 8 9 10 11

1 Staffa di comando di sicurezza arresto motore
2 Azionamento Vario
3 Staffa di comando dell'azionamento
4 Disinserzione tirante Bowden (per ogni tirante Bowden)
5 Coperture della trasmissione a cinghia
6 Copertura della batteria
7 Batteria/e (sotto la relativa copertura)
8 Manopola di regolazione per l'impostazione dell'altezza di taglio
9 Maniglia di trasporto anteriore
10 Uscita aria
11 Filtro dell'aria
12 Ribalta d'espulsione
13 Sacco di raccolta
14 Guscio isolante (su entrambi i lati)
15 Tasto di sblocco avvio motore (rosso)

Tutti i modelli

8 LAVORI DI PREPARAZIONE

Nell'imballaggio sono presenti i seguenti pezzi singoli per il montaggio del tagliaerba:

• Tagliaerba con barra di guida premontata
  • Telo di raccolta, telaio del sacco di raccolta

• Sacchetto utensili con il seguente contenuto:

• Manuale d'uso con dichiarazione di conformità

• Condizioni di garanzia (in base al modello)
• Diversi pezzi di fissaggio.

Qualora manchi inaspettatamente un pezzo, contattare il proprio rivenditore specializzato.

47-PRO E VARIO

Regolazione in altezza della barra di guida (Figura A1 + B1 + E1)

Sollevare la barra di guida ripiegata a forma di Z nella sequenza seguente:

- Sollevare prima la parte inferiore della barra di guida (1) A1, separare le estremità della parte inferiore fino a far scattare nei rispettivi fori B1 le camme di arresto (2) rivolte verso l'interno su entrambi i lati. Per la barra possono essere impostate tre diverse altezze.

Nota

Nel ribaltare la parte inferiore della barra di guida assicurarsi che i tiranti Bowden non restino incastrati.

- Per il fissaggio applicare ai due perni superiori (3) una rondella bombata (4) e una boccola distanziale (5) e avvitare con un dado a testa esagonale (6) B1 (dal sacchetto utensili).

- A questo punto sollevare la parte superiore della barra di guida (7). Quando la parte superiore e quella inferiore si trovano sullo stesso livello, serrare a mano i dadi zigrinati (8) E1.

Nota

Nel ribaltare la parte superiore della barra di guida assicurarsi che i tiranti Bowden non restino incastrati.

PRUDENZA

Quando si aziona il regolatore dell'altezza della barra allentando i dadi a testa esagonale (6) B1 per fissare la parte inferiore della barra al carter e sganciando le camme di arresto dal forl dell'attacco della barra, può capitare che la barra si ribalti accidentalmente. Inoltre possono formarsi punti di schiacciamento tra la parte inferiore della barra e l'attacco della barra/l'alloggiamento. Pericolo di lesioni!

54-PRO E VARIO

Regolazione in altezza della barra di guida (Figura A1 + C1 + E1)

Sollevare la barra di guida ripiegata a forma di Z nella sequenza seguente:

• Dapprima portare indietro la parte inferiore della barra di guida A1 facendo in modo che il foro all'estremità della barra si sovrapponga ad uno dei due fori nell'attacco della barra.
• Inserire le due viti a testa esagonale M8x30 (1) (dal sacchetto utensili) con rondelle autobloccanti (2) dall'esterno attraverso barra e attacco della barra, quindi serrare C1.
  Per la barra possono essere impostate due diverse altezze.

Nota

Nel ribaltare la parte inferiore della barra di guida assicurarsi che i tiranti Bowden non restino incastrati.

- Per il fissaggio applicare ai due perni superiori una rondella bombata (3) e una boccola distanziale (4) e avvitare con un dado a testa esagonale (5) C1 (dal sacchetto utensili).

- A questo punto sollevare la parte superiore della barra di guida (6). Quando la parte superiore e quella inferiore si trovano sullo stesso livello, serrare a mano i dadi zigrinati (7) E1.

IMPORTANTE

Nel ribaltare la parte superiore della barra di guida assicurarsi che i tiranti Bowden non restino incastrati.

PRUDENZA

Nell'azionare la regolazione dell'altezza della barra allentando i dadi a testa esagonale (5) C1 (allentarli solo quanto necessario affinché la barra si muova agevolmente) e le viti di fissaggio (1) C1 fra la parte inferiore della barra e l'attacco della barra, la barra potrebbe accidentalmente ribaltarsi. Inoltre possono formarsi punti di schiacciamento tra la parte inferiore della barra e l'attacco della barra/l'alloggiamento. Pericolo di lesioni!

Tutti i modelli

IMPORTANTE

Accertarsi che durante l'abbassamento e il sollevamento della barra di guida i cavi non vengano incastrati, schiacciati, sottoposti a torsioni o tesi eccessivamente! Far passare i cavi sempre sul lato esterno del raccordo della barra. Un cavo danneggiato può causare un difetto tecnico dell'apparecchio.

Appendere il sacco di raccolta al tagliaerba (Figura R1 + S1)

• Inserire il telaio del sacco di raccolta con la staffa in avanti nel telo di raccolta. Allineare le cuciture superiori del telo di raccolta alla staffa.
  Nel 54-PRO E VARIO assicurarsi che gli angoli di protezione del sacco di raccolta avvolgano gli angoli posteriori del telaio del sacco di raccolta.

- Spingere i profilati di supporto sul telaio anteriore del sacco di raccolta R1.

- Aprire verso l'alto la ribalta d'espulsione del tagliaerba.

- Sollevare il sacco di raccolta dell'erba dalla staffa di sostegno, inserire lo scivolo (1) R1 della bocca del sacco di raccolta nel foro di espulsione e appendere il sacco con i due ganci laterali alla parte superiore del carter del tagliaerba S1.

- Rovesciare la ribalta d'espulsione sul sacco di raccolta dell'erba.

Regolazione dell'altezza di taglio (Figura I + I1)

Nota di sicurezza!

Per la spiegazione dei simboli vedere la tabella a pagina

- Per ogni ruota, tirare la leva (1) verso la ruota stessa e bloccarla dopo averla spostata lateralmente nella posizione desiderata I.

- Tutte le quattro leve devono essere nella stessa posizione!

PRUDENZA

Per la regolazione dell'altezza di taglio, afferrare la leva di regolazione come mostrato in Figura 11. In questo modo si evita che la mano scivoli in fase di regolazione con possibili conseguenti lesioni.

IMPORTANTE

La falciatura all'altezza di taglio più bassa dovrebbe essere eseguita soltanto su superfici d'erba lisce e pianel

Osservare che le seguenti impostazioni dell'altezza di taglio devono essere utilizzate solo in condizioni ottimali. Se viene regolata un'altezza di taglio

troppo bassa, il tappeto erboso potrebbe venire danneggiato e, in determinate condizioni, perfino distrutto.

Oltre all'altezza di taglio, anche la velocità di marcia influisce sull'impatto visivo del taglio e sull'esito della raccolta. Adattare l'altezza di taglio e la velocità di movimento all'altezza dell'erba da falciare, eventualmente non accendere la trazione.

Inserimento della batteria carica (Figura V1)

L'utilizzo del caricabatterie e della batteria/delle batterie è descritto nelle rispettive separate istruzioni per l'uso. In particolare leggere e osservare gli avvisi di sicurezza! Prima della messa in funzione iniziale caricare completamente la batteria/le batterie!

È consigliato l'impiego di due batterie di uguale capacità, con almeno 7,5 Ah (preferibilmente 12,0 Ah) e uguale stato di carica.

Qualora si utilizzi una sola batteria o più batterie con capacità inferiore a 7,5 Ah, la potenza del motore disponibile sarà solo dell'80%.

• Aprire e tenere ferma la copertura della batteria.
• Spingere la batteria nel vano batterie fino all'udibile innesto del bloccaggio V1. Accertarsi che il bloccaggio sia mobile e si innesti correttamente.
• Chiudere la copertura della batteria. Accertarsi che la copertura si chiuda autonomamente. La sporcizia e i residui di erba potrebbero impedirne la chiusura e devono pertanto essere rimossi.

Rimozione della batteria (Figura F + N2)

• Spegnere il motore F.
• Aprire e tenere ferma la copertura della batteria.
• Premere il tasto di sblocco sull'unità motore (1) e rimuovere la batteria dal relativo vano (2) N2.
• Chiudere la copertura della batteria. Accertarsi che la copertura si chiuda autonomamente. La sporcizia e i residui di erba potrebbero impedirne la chiusura e devono pertanto essere rimossi.

9 PRIMA DELLA MESSA IN FUNZIONE INIZIALE

Nota di sicurezza!

Per la spiegazione dei simboli vedere la tabella a pagina 5

Controllare che tutte le connessioni a vite siano ben salde. Stringere le viti se necessario! In particolare controllare il fissaggio della barra di taglio (vedere il capitolo "Manutenzione della barra di taglio").

Per il serraggio della vite di fissaggio della lama incaricare sempre un'officina specializzata autorizzata. In caso di eccessivo o insufficiente serraggio della vite della lama, il fissaggio lama e la barra di taglio potrebbero danneggiarsi o staccarsi causando gravi lesioni.

Il tagliaerba è dotato di un dispositivo di arresto motore.

Prima della messa in funzione iniziale accertarsi che la staffa di comando di sicurezza arresto motore funzioni perfettamente. Una volta rilasciata la staffa di comando di sicurezza, la barra di taglio deve arrestarsi entro 3 secondi.

Dopo il rilascio, la staffa di comando di sicurezza deve tornare in ogni caso alla posizione indicata nella figura "Descrizione dei componenti".

In caso contrario, predisporre una verifica immediata presso un'officina specializzata autorizzata.

Pericolo di lesioni!

Se il tempo di funzionamento per inerzia della lama è superiore, non utilizzare più l'apparecchio e portarlo ad un'officina specializzata autorizzata.

Misurazione del tempo di funzionamento per inerzia

Dopo l'avvio del motore, la lama ruota e si percepisce un rumore simile a quello del vento.

Il tempo di funzionamento per inerzia corrisponde alla durata di tale rumore del vento dopo lo spegnimento del motore, misurabile con un cronografo.

Non è consentito manipolare né disattivare i dispositivi di sicurezza e di protezione della macchina!

Accertarsi che tutti i dispositivi di protezione siano applicati correttamente e non siano danneggiati!

Caricamento della batteria (Figura W2)

L'utilizzo del caricabatterie e della batteria/delle batterie è descritto nelle rispettive separate istruzioni per l'uso. In particolare leggere e osservare gli avvisi di sicurezza! Prima della messa in funzione iniziale caricare completamente la batteria/le batterie! W2

Tutti gli avvisi di sicurezza relativi a utilizzo, stoccaggio, conservazione, trasporto, smaltimento della batteria agli lioni di litio, misure di primo soccorso e misure antincendio sono riportati nella "Scheda dati sulla sicurezza del prodotto" all'indirizzo www.sabo-online.com nelle istruzioni per l'uso.

Numero di telefono per informazioni sulle batterie agli ioni di litio

[phone]

Indicazione dello stato della batteria (Figura U4)

Per controllare la carica disponibile premere il tasto di indicazione dello stato della batteria presente sulla batteria (1). I LED di segnalazione (2) si illuminano in base allo stato di carica della batteria:

LED	Indicazione dello stato di carica e/o di funzionamento	Spiegazione
5 LED verdi illuminati		Carica batteria fra 80 e 100%
4 LED verdi illuminati		Carica batteria fra 60 e 80%
3 LED verdi illuminati		Carica batteria fra 40 e 60%
2 LED verdi illuminati		Carica batteria fra 20 e 40%
1 LED verde illuminato		Carica batteria fra 10 e 20%
1 LED rosso lampeggiante		Batteria carica a meno del 10%, ricaricare al più presto
5 LED rossi lampeggianti		La batteria è quasi scarica e deve essere immediatamente ricaricata per evitare danni irreparabili (batteria completamente scarica)
5 LED rossi illuminati		SurriscaldamentoLasciare raffreddare la batteria sotto i 67 °C
Per BA1400T/BA2242/BA2800T/BA4200T/BA5600T/BA6720T:5 LED rossi illuminati per 10 sec., spenti per 10 sec., di nuovo illuminati per 10 sec. oppure5 LED verdi lampeggianti ogni 2 sec. (a seconda della versione della batteria).In entrambe le indicazioni i LED seguono il ciclo fino al completamento della manutenzione automatica.Per BA2240T:nessuna indicazione particolare.	----	Manutenzione automatica

10 ATTIVAZIONE/DISATTIVAZIONE DELLA MODALITÀ STANDBY (FIGURA A2 + N2)

L'attivazione della modalità Standby è il presupposto essenziale per poter utilizzare il tagliaerba.

Dapprima assicurarsi che

- nel vano batterie siano presenti una o due batterie cariche (vedere il capitolo "Inserimento della batteria carica"),

Attivazione della modalità Standby (Figura A2)

– Premere il pulsante ON/OFF (1).

I LED dell'unità motore si illuminano con luce verde.

- Per la falciatura avviare il motore della lama entro 120 dall'attivazione della modalità Standby (vedere il capitolo "Avvio del motore della lama").

Per preservare la batteria/le batterie, la modalità Standby si disattiva automaticamente se il motore della lama non viene avviato entro 120 secondi.

Il LED dell'unità motore si spegne.

Un eventuale diverso colore del LED indica un'anomalia che deve essere risolta tempestivamente (vedere il capitolo "Segnalazione guasti") o la necessità di contattare un'officina autorizzata.

Disattivazione della modalità Standby (Figura A2)

– Premere nuovamente il pulsante ON/OFF (1).

Il LED dell'unità motore si spegne.

Prima di un lungo periodo di non utilizzo dell'apparecchio:

- Estrarre la batteria/le batterie dal relativo vano N2.

11 MODIFICA DEL NUMERO DI GIRI DEL MOTORE (ATTIVAZIONE/DISATTIVAZIONE DELLA MODALITÀ RISPARMIO ENERGETICO) (FIGURA F + H1)

Il numero di giri standard (TURBO) del motore della lama è di 2800 giri al minuto. La modifica del numero di giri del motore viene acquisita solo a motore fermo.

Per preservare la batteria e risparmiare energia, la velocità può essere ridotta a 2400 giri al minuto (ECO):

- Spegnere il motore F, attendere che la barra di taglio si fermi.

— Aprire e tenere ferma la copertura della batteria.

- Portare la manopola di regolazione del numero di giri nell'unità motore da "TURBO" a "ECO" H1.

- Chiudere la copertura della batteria. Accertarsi che la copertura si chiuda autonomamente. La sporcizia e i residui di erba potrebbero impedirne la chiusura e devono pertanto essere rimossi.

- Per l'avvio del motore vedere il capitolo "AVVIO DEL MOTORE". Il tagliaerba esegue la falciatura solo a 2400 giri al minuto.

Ripristino del numero di giri standard:

- Spegnere il motore F, attendere che la barra di taglio si fermi.

- Aprire e tenere ferma la copertura della batteria.

- Portare la manopola di regolazione del numero di giri nell'unità motore da "ECO" a "TURBO" H1.

- Chiudere la copertura della batteria. Accertarsi che la copertura si chiuda autonomamente. La sporcizia e i residui di erba potrebbero impedirne la chiusura e devono pertanto essere rimossi.

- Per l'avvio del motore vedere il capitolo "AVVIO DEL MOTORE". Il tagliaerba esegue di nuovo la falciatura a 2800 giri al minuto.

IMPORTANTE

Utilizzare la modalità Risparmio energetico unicamente per facili condizioni di falciatura, ad es. In caso di erba corta e asclutta e bassa velocità di marcia. Condizioni diverse da quelle indicate possono determinare una peggiore qualità di taglio e ostruzione del canale di espulsione.

12 AVVIO DEL MOTORE (FIGURA A2 + A3 + D)

Nota di sicurezza!

Per la spiegazione dei simboli vedere la tabella a pagina 5

Avviare il motore tenendosi esclusivamente dietro il tagliaerba.

In ogni caso posizionare il tagliaerba su terreno piano che non sia ricoperto con erba troppo alta (l'erba troppo alta blocca l'accensione della barra di taglio e rende più difficile la procedura di avviamento). All'avvio del motore, non inclinare eccessivamente la macchina, altrimenti, se necessario, abbassare la barra di guida in posizione obliqua in maniera tale che l'utensile di taglio sia rivolto nella direzione opposta all'utente, inclinando la macchina solo quanto strettamente necessario. Fin quando l'apparecchio non è posizionato su tutte le 4 ruote, entrambe le mani devono trovarsi sulla parte superiore della barra.

Assicurarsi dapprima che nel vano batterie siano presenti una o due batterie cariche (vedere il capitolo "Inserimento della batteria carica").

È consigliato l'impiego di due batterie di uguale capacità, con almeno 7,5 Ah (preferibilmente 12,0 Ah) e uguale stato di carica.

Qualora si utilizzi una sola batteria o più batterie con capacità inferiore a 7,5 Ah, la potenza del motore disponibile sarà solo dell'80%.

- Premere il pulsante ON//OFF dell'unità motore per attivare la modalità Standby (vedere il capitolo "Attivazione/Disattivazione della modalità Standby") A2.

- Per accendere il motore, innanzitutto premere e tenere premuto il tasto di sblocco Avvio motore (1) A3.

- Con l'altra mano tirare la staffa di comando (2) sulla parte superiore della barra A3. Durante il funzionamento, la staffa di comando deve essere tenuta ferma in questa posizione.

– Il tasto di sblocco Avvio motore può quindi essere rilasciato.

- La lama funziona fin quando viene tenuta premuta la staffa di comando di sicurezza arresto motore.

- Al rilascio della staffa di comando di sicurezza arresto motore, il motore della lama e la lama si arrestano.

- Dopo il rilascio della staffa di comando di sicurezza arresto motore, l'apparecchio rimane 120 secondi in modalità Standby, riconoscibile dal LED illuminato dell'unità motore. Fintanto che il LED è illuminato, il motore della lama può essere riavviato in qualunque momento tenendo premuto il tasto di sblocco Avvio motore e azionando la staffa di comando.

- Per preservare la batteria/le batterie, la modalità Standby si disattiva automaticamente se il motore della lama non viene riavviato entro 120 secondi.

Il LED dell'unità motore si spegne.

Per avviare il motore della lama attivare nuovamente la modalità Standby.

13 SPEGNIMENTO DEL MOTORE (FIGURA F + N2)

– Rilasciare la staffa di comando di sicurezza F.

- Attendere che la barra di taglio si fermi.

- Estrarre la batteria/le batterie dal relativo vano N2.

14 ARRESTO IN CASO DI EMERGENZA

Rilasciare la staffa di comando di sicurezza e la staffa di comando della trazione.

- Il motore della lama si arresta e la lama si ferma.

- Il motore della trazione si arresta e il tagliaerba si ferma.

ATTENZIONE

Prima di ogni falciatura, accertarsi che la staffa di comando di sicurezza arresto motore e

la staffa di comando della trazione funzionino correttamente:

- una volta rilasciata la staffa di comando di sicurezza, la lama deve arrestarsi entro 3 secondi.

- una volta rilasciata la staffa di comando della trazione, la trazione deve arrestarsi immediatamente e il tagliaerba deve fermarsi.

In caso contrario rivolgersi all'officina specializzata autorizzata più vicina.

15 TRAZIONE

NOTA

In caso di insufficiente tensione della batteria, il motore della lama si spegne automaticamente. Ricaricare tempestivamente la batteria/le batterie.

Comando della trazione posteriore (Figura E2)

La trazione posteriore viene inserita e disinserita attraverso la staffa di comando dell'azionamento (1) nella barra di guida superiore (2) a motore acceso:

- Stringere la staffa di comando e tenerla ferma = il tagliaerba si mette in moto.

- Rilasciare la staffa di comando = il tagliaerba si ferma (posizione 0).

La staffa di comando dell'azionamento deve sempre essere stretta a fondo sulla barra superiore. Un inadeguato azionamento determina l'usura della trasmissione.

NOTA

Se il tagliaerba viene spostato in avanti, le ruote posteriori producono un "clic".

Regolazione della velocità (Figura H)

IMPORTANTE

Per evitare danni, la velocità deve essere regolata esclusivamente a motore avviato!

NOTA

La falciatura a velocità eccessiva produce uno spiacevole impatto visivo del taglio e/o un cattivo raccolto. Adattare sempre la velocità alle specifiche condizioni. Per tagli d'erba più lunghi dovrebbe essere selezionata una velocità inferiore.

La velocità di marcia viene impostata con la manopola di accelerazione applicata a sinistra.

- Per la regolazione della velocità, ruotare la manopola nella direzione corrispondente all'impostazione della velocità desiderata. La freccia sulla manopola di accelerazione indica la velocità.

- Posizione "lepre" = marcia veloce (velocità massima)

- Posizione "tartaruga" = marcia lenta (velocità minima)

16 DISPOSITIVO DI RACCOLTA DELL'ERBA

Funzionamento con sacco di raccolta dell'erba

AVVERTENZA

Durante il funzionamento con sacco di raccolta dell'erba, quest'ultimo deve essere interamente montato e presentare uno stato tecnico ineccepibile.

IMPORTANTE

Maneggiando il sacco di raccolta dell'erba fare attenzione che lo scivolo (1) R1 non venga piegato.

Durante il taglio dell'erba aver cura di vuotare prontamente il sacco di raccolta dell'erba. Il segnale Turbo sul sacco di raccolta dell'erba indica quando è giunto il momento di vuotarlo.

Segnale Turbo (indicazione che il sacco di raccolta dell'erba è pieno) (Figura J + K)

Sulla parte superiore del sacco di raccolta si trova un indicatore che segnala se il sacco è pieno o vuoto:

• Con il sacco di raccolta vuoto e mentre si taglia l'erba, il segnale Turbo si gonfia J.
• Con il sacco di raccolta pieno, invece, il segnale Turbo si sgonfia; in tal caso, cessare immediatamente l'attività di taglio e svuotare il sacco di raccolta K.

IMPORTANTE

Se il tessuto del sacco di raccolta è molto sporco, il segnale turbo non si gonfia – Pulire subito il tessuto. Soltanto con un sacco di raccolta che lascia traspirare aria, si ottiene una raccolta d'erba perfetta.

IMPORTANTE

Non lavare il sacco di raccolta dell'erba con acqua calda!

Svuotamento del sacco di raccolta dell'erba (Figura F + L)

- Spegnere il motore F, attendere che la barra di taglio si fermi.

• Sollevare la ribalta d'espulsione.
• Dalla staffa di trasporto sganciare dal tagliaerba il sacco di raccolta dell'erba pieno – la ribalta d'espulsione si chiude autonomamente.
• Scuotere accuratamente il sacco di raccolta dell'erba mantenendolo dalla staffa di trasporto e dalla maniglia a incasso nella parte inferiore del fondo L.

Funzionamento senza sacco di raccolta dell'erba

AVVERTENZA

Per il funzionamento senza sacco di raccolta dell'erba è necessario che la ribalta d'espulsione nel carter del tagliaerba sia sempre chiusa (ribaltata verso Il basso).

17 FUNZIONAMENTO DEL TAGLIAERBA

Nota di sicurezza!

Per la spiegazione dei simboli vedere la

tabella a pagina 5

NOTA

In caso di insufficiente tensione della batteria, il motore della lama si spegne automaticamente. Ricaricare tempestivamente la batteria/le batterie.

Falciatura in pendenza

ATTENZIONE

Il tagliaerba può essere usato su scarpate e pendii con una pendenza fino al 48% (inclinazione 26°).

Tuttavia, per motivi di sicurezza consigliamo caldamente di non sfruttare questo potenziale teorico. Mantenere sempre una posizione ben salda. Fondamentalmente i tagllaerba manuali non dovrebbero essere utilizzati su pendii con pendenza superiore al 26% (inclinazione 15°). Sussiste il rischio di perdere stabilità!

Controllo della sicurezza di funzionamento

Il tagliaerba è dotato di un dispositivo di arresto motore.

Prima di ogni falciatura accertarsi che la staffa di comando di sicurezza arresto motore funzioni correttamente. Una volta rilasciata la staffa di comando di sicurezza, la barra di taglio deve arrestarsi entro 3 secondi.

Dopo il rilascio, la staffa di comando di sicurezza deve tornare in ogni caso alla posizione indicata nella Figura "Descrizione dei componenti".

In caso contrario, predisporre una verifica immediata presso un'officina specializzata autorizzata.

Pericolo di lesioni!

Se il tempo di funzionamento per inerzia della lama è superiore, non utilizzare più l'apparecchio e portarlo ad un'officina specializzata autorizzata.

Misurazione del tempo di funzionamento per inerzia

Dopo l'avvio del motore della lama, la lama ruota e si percepisce un rumore simile a quello del vento.

Il tempo di funzionamento per inerzia corrisponde alla durata di tale rumore del vento dopo lo spegnimento del motore, misurabile con un cronografo.

Non è consentito manipolare né disattivare i dispositivi di sicurezza e di protezione della macchina!

Prima di ogni falciatura deve essere verificato anche il corretto funzionamento della staffa di comando della trazione. Una volta rilasciata la staffa di comando della trazione, la trazione deve arrestarsi immediatamente e il tagliaerba deve fermarsi. In caso contrario, predisporre una verifica immediata presso un'officina specializzata autorizzata.

Accertarsi che tutti i dispositivi di protezione siano applicati correttamente e non siano danneggiati!

IT

Per prevenire qualsiasi pericolo, prima di ogni falc iatura verificare lo stato e il saldo posizionamento della lama. Per il serraggio della vite di fissaggio della lama incaricare sempre un'officina specializzata autorizzata. In caso di eccessivo o insufficiente serraggio della vite della lama, il fissaggio lama e la barra di taglio potrebbero danneggiarsi o staccarsi causando gravi lesioni. Una lama usurata o danneggiata deve essere tassativamente sostituita (vedere il capitolo

"Manutenzione della barra di taglio").

Ogni 10 ore di esercizio controllare che la ventola, il fissaggio lama e l'alloggiamento della ventola non siano usurati e che siano in posizione. Inoltre controllare che tutte le viti e i dadi dell'apparecchio siano ben saldi e stringerli se necessario!

Se il gruppo falciante si blocca, ad esempio dopo avere urtato un ostacolo, fare controllare da un'officina specializzata autorizzata se il tagliaerba presenta componenti danneggiati o deformati. Fare eseguire sempre da un'officina specializzata autorizzata anche le eventuali riparazioni che dovessero rendersi necessarie.

Nel caso in cui la macchina inizi a vibrare con forza in modo inusuale o emetta insoliti rumori intensi, fare eseguire tempestivamente una verifica da un'officina specializzata autorizzata.

Limitazioni temporali

In Germania l'orario di utilizzo dei tagliaerba è regolato dal "32° Regolamento di esecuzione della Legge federale sulla protezione contro le immissioni (32. BimSch-V)".

Sono inoltre possibili restrizioni regionali (ad es. per il rispetto della quiete all'ora di pranzo), di cui è possibile ricevere informazioni presso le autorità comunali di competenza.

Consigli per la cura del prato (Figura M)

AVVERTENZA

Prima di ogni taglio rimuovere dal prato tutti i corpi estranei (pietre, legno, rami ecc.); tuttavia anche durante la falciatura prestare attenzione ad eventuali oggetti circostanti.

Su richiesta è possibile ricevere dal proprio rivenditore uno specifico addestramento sulla cura del prato. Ulteriori informazioni e suggerimenti sulla rasatura sono disponibili anche sulla home page del costruttore.

Pacciamatura

Il tagliaerba può essere corredato da un kit per la pacciamatura. Il relativo kit di conversione al sistema di pacciamatura è in vendita come accessorio presso i negozi specializzati (per il codice d'ordine del kit di conversione, vedere "Pezzi di ricambio originali e accessori").

Il kit per la pacciamatura contiene anche suggerimenti ed informazioni sulla pacciamatura. Sulla home page del costruttore sono disponibili Informazioni sulla pacciamatura.

AVVERTENZA

La conversione del tagliaerba al sistema di pacciamatura deve essere eseguita solo da un'officina specializzata autorizzata. Un fissaggio lama non correttamente assemblato o un eccessivo o insufficiente serraggio della vite della lama può causare l'allentamento della barra di taglio con possibili conseguenti lesioni gravi.

Quando l'erba è di nuovo troppo alta per eseguire la pacciamatura, in poche mosse è possibile adattare la pacciamatrice per la falciatura applicando il sacco di raccolta dell'erba.

Trasformazione per espulsione posteriore (Figura F + N2 + U2 + S1)

- Spegnere il motore F, attendere che la barra di taglio si fermi.

- Rimuovere il tappo per pacciame dal canale U2.

- Rimuovere il sacco di raccolta dell'erba.

- Agganciare il sacco di raccolta dell'erba nell'apposito supporto del carter del tagliaerba S1.

- Chiudere la ribalta d'espulsione.

Non è necessario modificare il sistema di lame per pacciame! In caso di difficili condizioni di falciatura (ad es. se l'erba è bagnata), il sacco di raccolta può riempirsi in misura ridotta.

Per poter riutilizzare l'apparecchio come pacciamatrice, è necessario riapplicare il tappo per pacciame. A tale scopo spegnere il motore, attendere che la barra di taglio si fermi, estrarre la batteria/le batterie, sollevare la ribalta d'espulsione, rimuovere il sacco di raccolta dell'erba, inserire il tappo per pacciame nel canale di espulsione e chiudere la ribalta d'espulsione.

Pulire prima il canale di espulsione.

18 INTERVALLI DI MANUTENZIONE

IMPORTANTE

Evitare danni! In condizioni estreme e straordinarie occorrono eventualmente intervalli di manutenzione più brevi rispetto a quelli indicati in basso. Se si riscontrano difetti, rivolgersi ad un'officina specializzata autorizzata.

Eseguire le manutenzioni di routine sulla macchina rispettando gli intervalli di manutenzione riportati di seguito.

I seguenti intervalli di manutenzione si devono eseguire oltre ai lavori di manutenzione riportati nel presente manuale d'uso.

Prima della messa in funzione iniziale

• Caricare la batteria/le batterie come indicato nelle separate istruzioni per l'uso del caricabatterie.
• Controllare che tutte le connessioni a vite siano ben salde.
• Controllare la vite della lama ed eventualmente farla stringere da un'officina specializzata autorizzata.
• Controllare che la staffa di comando di sicurezza per l'arresto del motore funzioni perfettamente.
• Controllare che la staffa di comando della trazione funzioni correttamente.
• Controllare che tutti i dispositivi di protezione siano applicati correttamente e non siano danneggiati.

Prima di ogni impiego

• Controllare la superficie del prato e rimuovere tutti i corpi estranei, in particolare i cavi elettrici.
• Controllare l'area del cavo di limitazione (se si utilizza un tagliaerba automatico per la cura del prato).
• Controllare la carica delle batterie (vedere il capitolo "Indicazione dello stato della batteria").
• Controllare lo stato e il saldo posizionamento della lama ed eventualmente fare stringere la vite della lama da un'officina specializzata autorizzata.
• Controllare che la staffa di comando di sicurezza per l'arresto del motore funzioni perfettamente.
• Controllare che la staffa di comando della trazione funzioni correttamente.
• Controllare che tutti i dispositivi di protezione siano applicati correttamente e non siano danneggiati.
• Controllare l'usura del dispositivo di raccolta dell'erba o la perdita di funzionalità.
• Verificare che il filtro dell'aria sia pulito e in ottimo stato.

Ogni 10 ore di esercizio

• Controllare che tutte le connessioni a vite siano ben salde.
• Controllare che la ventola, il fissaggio lama e l'alloggiamento della ventola non siano usurati e che siano in posizione.

Dopo ogni implego

• Pulire il tagliaerba.
• Controllare che la lama non sia danneggiata o usurata.

Ogni 50 ore di esercizio

• Pulire il filtro dell'aria W.
• Lubrificare i supporti della trazione posteriore R.

In occasione dell'ispezione annuale

• Fare sostituire l'elemento di filtrazione dell'aria W1.
• Fare pulire la trasmissione e l'area sotto la copertura della cinghia.
• Controllare tutti i tiranti Bowden ed eventualmente farli regolare.

19 PULIZIA E MANUTENZIONE DEL TAGLIAERBA

Una regolare manutenzione è la migliore garanzia per un funzionamento duraturo e senza problemi! Un'insufficiente manutenzione dell'apparecchio può causare anomalie e conseguente pericolo per la sicurezza!

Utilizzare solo pezzi di ricambio originali in quanto gli unici in grado di garantire sicurezza e qualità!

Nota di sicurezza!

Per la spiegazione dei simboli vedere la tabella a pagina 5

Pulizia (Figura O)

IMPORTANTE

Per interventi di pulizia e manutenzione disattivare l'unità motore: a tale scopo disattivare la modalità Standby (vedere il capitolo

"ATTIVAZIONE/DISATTIVAZIONE DELLA MODALITÀ STANDBY")

e rimuovere le batterie (1.); solo a questo punto sollevare frontalmente il tagliaerba (2.). O. Se fosse necessario collocare il tagliaerba sul fianco, posizionarlo sul lato sinistro e in nessun caso sul lato destro, poiché altrimenti potrebbe venire premuto il tasto di sblocco Avvio motore sulla parte superiore della barra.

Nel sollevare il tagliaerba accertarsi che la ribalta d'espulsione non venga danneggiata. Assicurare il tagliaerba in posizione sollevata!

Subito dopo la falciatura del prato rimuovere sporcizia e residui di erba. Per la pulizia utilizzare una spazzola o uno straccio.

ATTENZIONE

Non inserire le dita nelle aperture dell'alloggiamento della ventola e tenere ferma la ventola. Se la barra di taglio viene ruotata durante la pullizia, sussiste il pericolo che le dita vengano schiacciate tra la ventola e l'alloggiamento della ventola!

IMPORTANTE

Non spruzzare mai acqua sul tagliaerba. L'impianto elettrico potrebbe danneggiarsi.

Conservazione

Immagazzinare sempre l'apparecchio senza batterie inserite.

Riporre sempre l'apparecchio in perfetto stato di pulizia e manutenzione in uno spazio chiuso e asciutto, fuori dalla portata dei bambini.

Prima dello stoccaggio, lasciare sempre raffreddare l'apparecchio.

Svuotare il sacco di raccolta dell'erba prima dello stoccaggio.

Ribaltamento della barra di guida (Figura B4)

IMPORTANTE

Accertarsi che durante l'abbassamento e il sollevamento della barra di guida i cavi non vengano incastrati, schiacciati, sottoposti a torsioni o tesi eccessivamente! Far passare i cavi sempre sul lato esterno del raccordo della barra. Un cavo danneggiato può causare un difetto tecnico dell'apparecchio.

• Per risparmiare spazio di stoccaggio o facilitare il trasporto, allentare i dadi zigrinati fino a poter ribaltare la barra di guida superiore verso il motore senza incontrare resistenza.
• Durante questa operazione non piegare o schiacciare i tiranti Bowden.

PRUDENZA

Nell'azionare la barra per il trasporto e lo stoccaggio, con l'allentamento dei dadi zigrinati la barra potrebbe accidentalmente ribaltarsi. Inoltre potrebbero formarsi punti di schiacciamento tra la parte inferiore e superiore della barra e il carter. Pericolo di lesioni!

Trasporto e fissaggio dell'apparecchio (Figura N + N1 + N4)

• Per trasportare l'apparecchio, non afferrarlo dalla ribalta d'espulsione.
  Afferrare 47-PRO E VARIO frontalmente e posteriormente dalla maniglia di trasporto (vedere la Figura N).
  Afferrare 54-PRO E VARIO frontalmente dalla maniglia di trasporto (1) e posteriormente dalla barra trasversale della parte inferiore della barra di guida (2) (vedere la Figura N1).
  Prima del sollevamento o del trasporto, prestare attenzione al peso della macchina (vedere il capitolo "Dati tecnici"). Il sollevamento di grandi pesi può causare problemi di salute.
  Se non sono disponibili altri ausili, consigliamo di fare effettuare il sollevamento o il trasporto dell'apparecchio sempre da almeno due persone. Se l'apparecchio viene trasportato su una superficie di carico, per il carico e lo scarico dovrebbe essere utilizzata un'apposita rampa.
• Per evitare danni all'apparecchio e lesioni a persone, trasportare l'apparecchio in verticale su tutte le 4 ruote.

ATTENZIONE

Evitare eventuali lesioni! Per il carico e lo scarico della macchina procedere con particolare attenzione.
In caso di utilizzo di un rimorchio, si raccomanda di accertarsi che questo disponga di sponde laterali stabili.
Per il fissaggio dell'apparecchio utilizzare esclusivamente gli appositi punti del mezzo di trasporto.

- Parcheggiare il mezzo di trasporto su un fondo piano, in modo che l'apparecchio non possa rotolare via prima di essere messo in sicurezza.

- Sganciare il sacco di raccolta dell'erba e fissarlo separatamente durante il trasporto.

- Fissare correttamente l'apparecchio sul o nel veicolo con mezzi di fissaggio del carico omologati (ad es. cinghie di fissaggio con elemento di serraggio). Le cinghie di fissaggio sono cinghie in fibra sintetica. Ciascuna cinghia di serraggio è contrassegnata da un'etichetta. L'etichetta contiene indicazioni importanti per l'uso. Per l'uso della cinghia di fissaggio si devono rispettare le indicazioni di questa etichetta.

- Per carichi che possono rotolare via si consiglia l'ancoraggio diretto con quattro cinghie di fissaggio. A tal fine le cinghie vengono fissate e leggermente pretensionate direttamente ai punti di fissaggio sull'apparecchio e ai punti di ancoraggio sulla superficie di carico N4.

ATTENZIONE

Non stringere eccessivamente le cinghie. Un fissaggio eccessivo dell'apparecchio può provocare danni.

54-PRO E VARIO

PRUDENZA

Nell'azionare la barra per il trasporto e lo stoccaggio, con l'allentamento dei dadi a testa esagonale (5) C1 (allentarli solo quanto necessario affinché la barra si nuova agevolmente) e delle viti di fissaggio (1) C1 fra la parte inferiore della barra e l'attacco della barra, la barra potrebbe accidentalmente ribaltarsi. Inoltre possono formarsi punti di schiacciamento tra la parte inferiore della barra e l'attacco della barra/l'alloggiamento. Pericolo di lesioni!

Tutti i modelli

Manutenzione della barra di taglio

Una lama affilata garantisce un taglio ottimale. Prima di ogni falciatura verificare lo stato e il saldo posizionamento della lama. Per il serraggio della vite di fissaggio

della lama incaricare sempre un'officina specializzata autorizzata. In caso di eccessivo o insufficiente serraggio della vite della lama, il fissaggio lama e la barra di taglio potrebbero danneggiarsi o staccarsi causando gravi lesioni. Una lama usurata o danneggiata deve essere tassativamente sostituita.

Riaffilatura e bilanciamento della barra di taglio (Figura Q)

AVVERTENZA

La riaffilatura e l'equilibratura della barra di taglio devono essere eseguite da un'officina specializzata autorizzata. Una lama non correttamente affilata o non equilibrata può provocare forti vibrazioni e danneggiare il tagliaerba.

Gli spigoli di taglio della barra di taglio possono essere riaffilati solo finché non sia stato raggiunto il relativo valore (vedere figura Q) o il contrassegno (1) sulla barra di taglio (anello). Attenzione! Osservare l'angolazione di rettifica di 30°.

La vostra officina specializzata può controllare per voi questo valore (limite di usura)!

AVVERTENZA

Una lama che ha ormai superato il suo limite di usura (marcatura) potrebbe spezzarsi ed essere proiettata via, causando gravi lesioni.

Sostituzione della barra di taglio

AVVERTENZA

La sostituzione della barra di taglio deve essere eseguita da un'officina specializzata autorizzata. Un fissaggio lama non correttamente assemblato o un eccessivo o insufficiente serraggio della vite della lama può causare l'allentamento della barra di taglio con possibili conseguenti lesioni gravi.

• Per la sostituzione della barra di taglio utilizzare esclusivamente componenti originali. Pezzi di ricambio non equivalenti possono danneggiare la macchina e inficiarne la sicurezza.
• Le barre di taglio di ricambio devono essere contrassegnate in modo permanente con il nome e/o il marchio de costruttore o del fornitore e con il codice prodotto.

Manutenzione delle ruote anteriori

Le ruote sono dotate di cuscinetti che non richiedono manutenzione. Non è necessaria alcuna manutenzione.

Manutenzione delle ruote (Figura R)

Lubrificare i cuscinetti delle ruote ogni 50 ore di esercizio.

- Estrarre le ruote motrici dall'asse ruote dopo avere allentato il dado e rimosso il coperchio parapolvere dall'asse ruote.

- Rimuovere il copriruota facendo attenzione alla rondella di spallamento.

- Rimuovere lo sporco dal copriruota, dal pignone della marcia in folle sull'albero di trasmissione e dalla corona dentata sul lato interno della ruota.

NOTA

Non rimuovere il pignone della marcia in folle dall'albero di trasmissione!

• Lubrificare l'asse ruote con grasso per cuscinetti "Grasso permanente Kajo LZR 2". Non lubrificare il pignone della marcia in folle e la corona dentata nella ruota!
• Rimontare la copertura della ruota e la rondella di spallamento sull'asse ruote. Nell'inserire la ruota motrice accertarsi che il pignone e la corona dentata ingranino tra loro; se necessario, ruotare leggermente la ruota sull'asse.
• Applicare il coperchio parapolvere, fissare con una chiave esagonale e stringere in modo tale che le ruote possano leggermente ruotare, ma senza gioco.

Manutenzione della trazione

Per il funzionamento ottimale della trasmissione a cinghia è assolutamente necessario che il tirante Bowden per l'accensione e lo spegnimento della trazione scorra agevolmente.

Sostituzione della cinghia trapezoidale della trazione

Fare eseguire la sostituzione della cinghia trapezoidale della trazione esclusivamente da un'officina specializzata autorizzata.

Servizio clienti

Il servizio clienti viene svolto da un rivenditore specializzato autorizzato. Per la Germania, sulla nostra homepage all'indirizzo www.sabo-online.com e nella scheda "Assistenza" / "Ricerca rivenditori specializzati" è possibile trovare il rivenditore specializzato di zona. Per eventuali domande mettersi in contatto con il proprio partner di vendita.

20 MANUTENZIONE DEL MOTORE

Nota di sicurezza!

Per la spiegazione dei simboli vedere la

tabella a pagina 5

IMPORTANTE

Per interventi di pulizia e manutenzione disattivare l'unità motore: a tale scopo disattivare la modalità Standby (vedere il capitolo "ATTIVAZIONE/DISATTIVAZIONE DELLA MODALITÀ STANDBY") e rimuovere le batterie (1.); solo a questo punto sollevare frontalmente il tagliaerba (2.). O. Se fosse necessario collocare il tagliaerba sul fianco,

IT

posizionarlo sul lato sinistro e in nessun caso sul lato destro, poiché altrimenti potrebbe venire premuto il tasto di sblocco Avvio motore sulla parte superiore della barra.

Nel sollevare il tagliaerba accertarsi che la ribalta d'espulsione non venga danneggiata. Assicurare il tagliaerba in posizione sollevata!

IMPORTANTE

Non pulire mai il motore con un'idropulltrice ad alta pressione o un normale getto d'acqua. Ciò potrebbe causare danni e/o costose riparazioni.

L'esecuzione regolare degli interventi di manutenzione e pulizia prescritti è la condizione preliminare indispensabile per un funzionamento duraturo e senza anomalie del motore ed è anche condizione preliminare per avere diritto alla garanzia.

Mantenere il motore sempre pulito, soprattutto esternamente, in particolare il vano batterie e le fessure di aerazione devono essere sempre libere da corpi estranei (ad es. residui di erba).

È garantito un corretto raffreddamento soltanto se le fessure di aerazione sono sempre pulite e libere da corpi estranei.

Pulizia o sostituzione del filtro dell'aria (Figura W + W1) IMPORTANTE

Non avviare mai né lasciare in funzione il motore con il filtro dell'aria rimosso.

• Ruotare in senso antiorario il selettore di blocco sul filtro dell'aria portandolo sull'opportunità simbolo (1) W.
• Estrarre il filtro dell'aria W1.
• Pulire l'elemento filtrante (2) ogni 50 ore di esercizio W1. In caso di sporco leggero, batterlo leggermente contro una superficie liscia. In caso di sporco più intenso o danni, procedere alla sostituzione. Non lavare il filtro, non soffiare con aria compressa e non oliare.
• Dopo la pulizia e/o sostituzione inserire l'elemento filtrante (2) nella piastra del filtro dell'aria (1).
  Il materiale deve poggiare su tutti i lati senza ondulazioni W1.
• Inserire correttamente il filtro dell'aria nell'unità motore.
• Premere il selettore di regolazione sul filtro dell'aria e ruotarlo in senso orario sul simbolo opportuno (2) per bloccare in posizione il filtro dell'aria W. In condizioni di impiego sfavorevoli (forte sviluppo di polvere), la pulizia deve essere eseguita ad ogni falciatura. Sostituire l'elemento filtrante annualmente oppure ogni 100 ore di funzionamento. (Per il codice d'ordine dell'elemento filtrante vedere il capitolo "Batterie e caricabatterie ammessi: vedere il capitolo "Ricambi originali e accessori")

21 CAUSE DI ANOMALIE E LORO ELIMINAZIONE

Disturbi	Possibili cause	Soluzione
Il motore non si avvia	Routine di avvio non correttamente eseguita	Premere il pulsante ON//OFF dell'unità motore per attivare la modalità Standby.Entro 120 secondi premere e tenere premuto il pulsante sulla barra superiore.Azionare la staffa di comando di sicurezza.Avviare il motore della lama e la lama.Dopodiché è possibile rilasciare il pulsante (2) continuando a tenere la staffa di comando di sicurezza affinché la lama continui a girare.Non appena l'apparecchio passa in modalità Standby (passo 1), sono sufficienti i passi 2 e 3 per avviare nuovamente il motore della lama.
	Batteria non carica	Caricare la batteria (vedere le separate istruzioni per l'uso del caricabatterie).
	La batteria non funziona o non è possibile caricarla.	Sostituire la batteria.
	Altezza di taglio impostata troppo bassa (erba troppo alta impedisce l'avvio del motore).	Impostare un'altezza di taglio maggiore I. Reclinare la macchina all'avvio.

In caso di guasti o difetti non menzionati nel presente documento, rivolgersi all'officina specializzata autorizzata più vicina.
Riparazioni che necessitano di conoscenze speciali devono essere eseguite da uno specialista. La vostra officina specializzata autorizzata sarà felice di aiutarvi se non volete eseguire autonomamente i lavori di manutenzione.

	Troppa erba nel carter o nel canale di scarico.	Pulire il vano di taglio/canale di scarico dall'erba, mantenere pulita la fessura tra la ventola e il carter (prima estrarre le batterie N2!).
	Il filtro dell'aria è imbrattato.	Pulire o sostituire l'elemento di filtrazione dell'aria W + W1.
	Tirante Bowden allungato	Fare controllare ed event. sostituire da un'officina specializzata autorizzata.
		Fare eseguire un controllo da un'officina specializzata autorizzata.
Il motore si spegne durante la falciatura	Altezza di taglio troppo bassa.	Impostare un'altezza di taglio maggiore I.
	La batteria è scarica	Caricare la batteria (vedere le separate istruzioni per l'uso del caricabatterie).
	Troppa erba nel carter o nel canale di scarico.	Pulire il vano di taglio/canale di scarico dall'erba, mantenere pulita la fessura tra la ventola e il carter (prima estrarre le batterie N2!).
Perdita di potenza del motore	Barra di taglio non affilata.	La riaffilatura e l'equilibratura devono essere eseguite da un'officina specializzata autorizzata Q.
	Tensione batteria insufficiente	Caricare la batteria (vedere le separate istruzioni per l'uso del caricabatterie).
	Troppa erba nel carter o nel canale di scarico.	Pulire il vano di taglio/canale di scarico dall'erba, mantenere pulita la fessura tra la ventola e il carter (prima estrarre le batterie N2!).
	Il filtro dell'aria è imbrattato.	Pulire o sostituire l'elemento di filtrazione dell'aria W+ W1.
Il tagliaerba non si avvia	Staffa di comando della trazione non tirata	Tirare la staffa di comando della trazione G.
	L'impostazione della velocità è stata eseguita a motore avviato	A motore avviato ruotare l'impostazione della velocità nella posizione massima, poi a motore avviato portarla al livello minimo.
	Cinghie saltate	Per evitare danni, la velocità deve essere regolata esclusivamente a motore avviato! Fare eseguire un controllo da un'officina specializzata autorizzata.
		Fare eseguire un controllo da un'officina specializzata autorizzata.
Impossibile regolare la velocità di movimento	L'impostazione della velocità è stata eseguita a motore non avviato	A motore avviato ruotare l'impostazione della velocità nella posizione massima, poi a motore avviato portarla al livello minimo.
	Cinghie saltate	Per evitare danni, la velocità deve essere regolata esclusivamente a motore avviato! Fare eseguire un controllo da un'officina specializzata autorizzata.Fare eseguire un controllo da un'officina specializzata autorizzata.
Forti scossoni (vibrazioni)
Il taglio non è pulito, Il prato ingialisce	Barra di taglio non affilata.	La riaffilatura e l'equilibratura devono essere eseguite da un'officina specializzata autorizzata Q.
	Altezza di taglio troppo bassa.	Impostare un'altezza di taglio maggiore I.
	Numero di giri motore troppo basso.	Passare da "ECO" a "TURBO" (vedere il capitolo "MODIFICA DEL NUMERO DI GIRI DEL MOTORE (ATTIVAZIONE/DISATTIVA ZIONE DELLA MODALITÀ RISPARMIO ENERGETICO)")
	Velocità di falciatura troppo elevata.	Adattare la velocità di falciatura.
	Le guide di falciatura non sono sufficientemente sovrapposte.	Nel caso di erba alta le guide di falciatura devono essere, se opportuno, maggiormente sovrapposte.
	Prato infeltrito.	Con l'ausilio di uno scarificatore è possibile ottenere evidenti miglioramenti.
Espulsione ostruita	Non viene osservato il segnale Turbo J + K.	Svuotare il sacco di raccolta dell'erba L
	Altezza di taglio troppo bassa per erba troppo alta.	Impostare un'altezza di taglio maggiore I.
	Velocità di falciatura troppo elevata.	Adattare la velocità di falciatura.
	L'erba è umida.	Lasciare asciugare il prato.
L'erba pacciamata non ha un bell'aspetto: Zolle, quantità di taglio eccessive, taglio grossolano	Barra di taglio non affilata.	La riaffilatura e l'equilibratura devono essere eseguite da un'officina specializzata autorizzata.
	Non si è osservata la regola di pacciamatura (taglio a max. 1/3 dell'altezza dell'erba; l'altezza dell'erba da tagliare deve essere inferiore a 10 cm).	Impostare un'altezza di taglio maggiore I.
	Eccessiva velocità di marcia.	Adattare la velocità di marcia.
	Accumulo di erba sotto il gruppo falciente.	Impostare un'altezza di taglio maggiore I.
	Le guide di falciatura non sono sufficientemente sovrapposte.	Nel caso di erba alta le guide di falciatura devono essere, se opportuno, maggiormente sovrapposte.
	L'erba è umida.	Impostare un'altezza di taglio maggiore I. Lasciare asciugare il prato.

22 SEGNALAZIONE GUASTI UNITÀ MOTORE (FIGURA A2)

Spla di segnalazione	Significato	Eliminazione del guasto
LED verde illuminato	L'unità motore non funziona correttamente	Non necessaria.
LED arancione illuminato	L'unità motore è surriscaldata	Controllare e pulire il filtro dell'aria W + W1.Fare raffreddare il tagliaerba.

		Ridurre il carico e non utilizzare l'unità motore con elevata temperatura ambiente.Fare raffreddare il tagliaerba.
LED rosso lampeggiante	La batteria è scarica	Caricare la batteria.
LED arancione lampeggiante	Sovraccarico del motore della lama	Pulire il vano di taglio/canale di scarico dall'erba, eliminare eventuali blocchi (prima estrarre le batterie N2 I).
		Impostare un'altezza di taglio maggiore I.
		Falciatura in pendenza: Ridurre la velocità di movimento oppure disattivare la trazione.Falciare trasversalmente al pendio, non in salita.
Lampeggio alternato del LED rosso e giallo	Comunicazione disturbata fra batteria e scheda elettronica	Verificare il corretto posizionamento della batteria/delle batterie nel relativo vano, event. correggere e riavviare il motore.
		Fare eseguire un controllo da un'officina specializzata autorizzata.

23 DATI TECNICI

Motore

Motore	Motore a corrente continua da 56 V
Numero di giri motore ECO	2400 min ^-1
TURBO	2800 min ^-1
Potenza del motore ECO	1,7 kW
TURBO	2,4 kW

Caricabatterie

Vedere le separate istruzioni per l'uso del caricabatterie.

Range di temperatura consentito per la carica

da + 5 a + 40 °C

Batteria

Vedere le separate istruzioni per l'uso della batteria.

Range di temperatura consigliato per lo stoccaggio

da + 10 a + 26 °C

Tagliaerba

47-PRO E VARIO

Carter		Pressofusione in alluminio con ferri di armatura
Larghezza di taglio		470 mm
Altezze di taglio		Ruota semplice, 25, 28, 35, 45, 55, 70, 80 mm
Barra di guida regolabile in altezza		tripla
Volume del sacco di raccolta dell'erba		65 litri
Velocità di marcia	ECO	2,3 – 3,9 km/h
	TURBO	2,7 – 4,5 km/h
Peso Macchina con sacco di raccolta vuoto		45,5 kg
Aggiunta di 2 batterie da 56 V 12 Ah		52,8 kg
Lunghezza		1740 mm
Larghezza		510 mm
Altezza		1075 mm
Ruote anteriori/posteriori		∅ 210 mm / ∅ 210 mm
Cuscinetti anteriori		Cuscinetto a rullini
Cuscinetti posteriori		Bronzine
Range di temperatura consentito per l'utilizzo		da 0 a + 45 °C

IT

Range di temperatura consentito per lo stoccaggio	da - 5 a + 60 °C
Max. umidità dell'aria consentita	70%, senza condensa

54-PRO E VARIO

Carter	Pressofusione in alluminio con ferri di armatura
Larghezza di taglio	540 mm
Altezze di taglio	Ruota semplice, 15, 30, 40, 50, 60, 70, 85, 95 mm
Barra di guida regolabile in altezza	doppia
Volume del sacco di raccolta dell'erba	75 litri
Velocità di marcia ECO	2,3 – 4,1 km/h
TURBO	2,7 – 4,8 km/h
Peso Macchina con sacco di raccolta vuoto	52,5 kg
Aggiunta di 2 batterie da 56 V 12 Ah	59,8 kg
Lunghezza	1730 mm
Larghezza	600 mm
Altezza	1050 mm
Ruote anteriori/posteriori	210 mm / 210 mm
Cuscinetti anteriori	Cuscinetto a rullini
Cuscinetti posteriori	Bronzine
Range di temperatura consentito per l'utilizzo	da 0 a + 45 °C
Range di temperatura consentito per lo stoccaggio	da - 5 a + 60 °C
Max. umidità dell'aria consentita	70%, senza condensa

Livello di potenza sonora

47-PRO E VARIO

Livello di potenza sonora; misurato secondo DIN EN IEC 62841-4-3 Incertezze di misura; secondo DIN EN ISO 4871	L_wa = 92.8 dB(A) 1,4 dB
Livello di potenza sonora garantito; misurato secondo 2000/14/CE	L_wa = 94 dB(A)

54-PRO E VARIO

Livello di potenza sonora; misurato secondo DIN EN IEC 62841-4-3 Incertezze di misura; secondo DIN EN ISO 4871	L_wa = 94,3 dB(A) 1,3 dB
Livello di potenza sonora garantito; misurato secondo 2000/14/CE	L_wa = 96 dB(A)

Livello di pressione sonora

47-PRO E VARIO

Livello di pressione sonora delle emissioni sul posto operatore; misurato secondo DIN EN IEC 62841-4-3	L_pA = 81 dB(A)
Incertezze di misura; secondo DIN EN ISO 4871	3 dB

54-PRO E VARIO

Livello di pressione sonora delle emissioni sul posto operatore; misurato secondo DIN EN IEC 62841-4-3 Incertezze di misura; secondo DIN EN ISO 4871	L_pA = 83 dB(A)
	3 dB

Oscillazioni

Il valore di vibrazione indicato è stato misurato secondo un metodo di prova standardizzato e può essere utilizzato per confrontare la presente macchina con un'altra. Tale valore può essere utilizzato in una valutazione preliminare dell'esposizione alle vibrazioni.

47-PRO E VARIO

Oscillazioni nella barra di guida;	a_HW = 1,1 m/s^2
misurato secondo DIN EN IEC 62841-4-3
Incertezze di misura; secondo DIN EN 12096	0,55 m/s^2

54-PRO E VARIO

Oscillazioni nella barra di guida; misurato secondo DIN EN IEC 62841-4-3	a_hW = 0,70 m/s^2
Incertezze di misura; secondo DIN EN 12096	0,35 m/s^2

24 PEZZI DI RICAMBIO ORIGINALI E ACCESSORI

Batterie agli ioni di litio consigliate	BA6720T (12 Ah, 672 Wh)(N. ord. SAB10424)Tutte le batterie agli ioni di litio ammesse sono indicate nelle istruzioni per l'uso della batteria
Caricabatterie consigliati	CH7000E (700 W)(N. ord. SAB10524)Tutti i caricabatterie ammessi sono indicati nelle istruzioni per l'uso della batteria
Filtro	SAE10418
Grasso per cuscinetti a rulli	SAA11300
Kit di conversione al sistema di pacciamatura	SAB10124 (47-PRO E VARIO)SAB10324 (54-PRO E VARIO)
Barra di taglio	Per motivi di sicurezza la sostituzione della barra di taglio deve essere eseguita esclusivamente da un'officina specializzata autorizzata. Tale officina specializzata dispone anche dell'appropriato codice del pezzo di ricambio della barra di taglio.

EG Konformitätserklärung / CE Déclaration de conformité / EC Declaration of Conformity / CE Verklaring van conformiteit / Declaración de conformidad CE / Dichiarazione di conformità CE

Nome e indirizzo della persona della comunità autorizzata a mettere insieme la documentazione tecnica:

Sebastian Majewski

Lugar de la declaración / Luogo della dichiarazione: Gummersbach, Alemania / Germania

Name / Nom / Name / Naam / Nombre / Nome: Lars Daniel

Fecha de la declaración / Data della dichiarazione:

Unidad industrial / Centro di produzione: D-51645 Gummersbach

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.sabo-online.com

EG Konformitätserklärung / CE Déclaration de conformité / EC Declaration of Conformity / CE Verklaring van conformiteit / Declaración de conformidad CE / Dichiarazione di conformità CE

Nome e indirizzo della persona della comunità autorizzata a mettere insieme la documentazione tecnica:

Sebastian Majewski

Fecha de la declaración / Data della dichiarazione:

Unidad industrial / Centro di produzione: D-51645 Gummersbach

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.sabo-online.com
