MANUALE UTENTE ES500 Ceado

Questo apparecchio è una centrifuga professionale per la preparazione di succhi di frutta e di verdura con eliminazione automatica delle scorie.

Come tutti gli elettrodomestici deve essere utilizzato con particolare prudenza per evitare lesioni a persone e danni all'apparecchio.

Leggere perciò con cura le presenti istruzioni per l'uso prima della messa in funzione ed attene alle prescrizioni relative alla sicurezza.

Non utilizzare l'apparecchio se non si conoscono adeguatamente le istruzioni per l'uso!

|

Pagina 4

JUICE EXTRACTOR

1 Base
2 Vasca
3 Beccuccio
4 Voluta
5 Maniglia di chiusura
6 Pestello
7 Tubo di alimentazione
8 Vaso portascorie
9 Cestello

10 Ritentore di polpa
11 Disco dentato
12 Pulsante START
13 Pulsante STOP
14 Albero motore
15 Girante

Modello ES900 (Fig. 5)

16 Raccordo di scarico
17 Supporto vaso portascorie

11

6

7

5

9

4

10

2

2

3

14

1

15

12

1

13

Fig. 2

8

Fig. 1

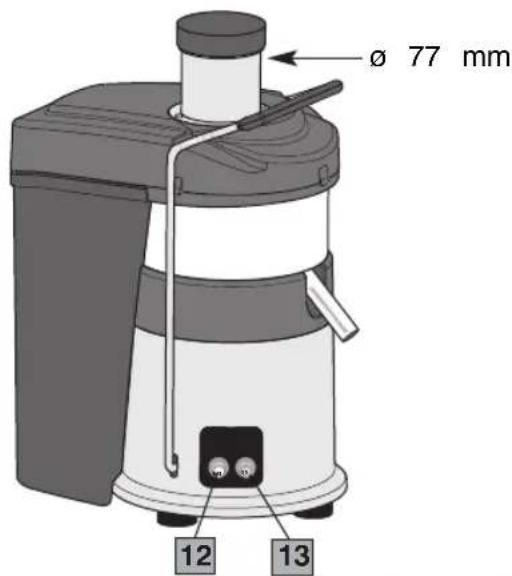

Modello ES500 con tubo di alimentazione ∅ 77

Ø 77 mm 12 13

Fig. 3

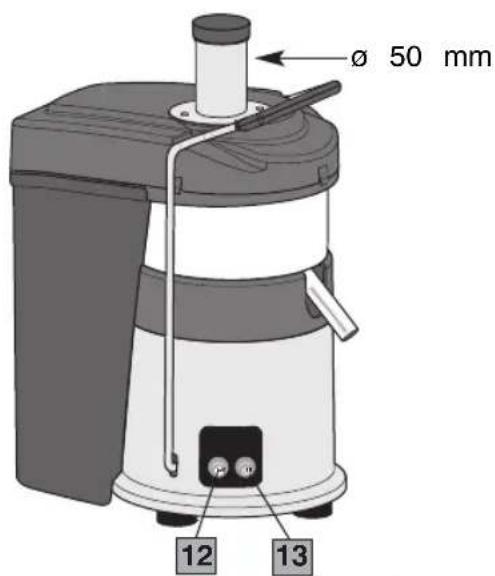

nModello ES500S con tubo di alimentazione ∅ 50 mm

Ø 50 mm 12 13

Fig. 4

Modello ES900 con doppio tubo di alimentazione ∅ 77 mm e ∅ 50 mm

1. Leggere attentamente le seguenti istruzioni prima di utilizzare l'apparecchio.
2. L'installazione ed ogni operazione di manutenzione devono essere effettuate da personale specializzato.
3. Questo apparecchio è destinato all'uso professionale perciò deve essere utilizzato solo da persone adulte e qualificate.
4. Questo apparecchio non è destinato all'utilizzo da parte di persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o senza esperienza e conoscenza, a meno che abbiano ricevuto istruzioni relativamente all'uso dell'apparecchio e siano controllati da una persona responsabile per la loro sicurezza.

I BAMBINI DOVREBBERO ESSERE CONTROLLATI IN MODO DA ASSICURARE CHE NON GIOCHINO CON L'APPARECCHIO.

1. Non utilizzare questo apparecchio per operazioni diverse da quella di centrifugare frutta e verdure a pezzi. Ogni altro uso è pericolos

2. Lavorare sempre in condizioni di sicurezza, evitare di usare l'apparecchio con le mani o i piedi bagnati e all'aperto.

3. Conservare l'imballaggio originale per un eventuale futuro impiego. È infatti il mezzo più adatto per una corretta protezione dagli urti durante il trasporto.

4. In caso di incendio utilizzare estintori ad Anidride Carbonica (CO Non utilizzare acqua o estintori a polvere.

5. Non immergere mai l'apparecchio nell'acqua!

6. È severamente vietato smontare l'apparecchio o cercare di intervenire in qualsiasi modo all'interno dello stesso.

7. Staccare sempre la spina dalla presa di corrente prima di ogni operazione di manutenzione e pulizia e quando l'apparecchio non è in uso.

8. Non spostare l'apparecchio tirandolo per il cavo. Non scollegare mai la spina tirandola per il cavo o toccandola con le mani bagnate.

Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

1. FARE ATTENZIONE a non inserire mai utensili, metalli o altri materiali duri nel cestello. Questo è pericoloso e può causare dai
2. Durante qualsiasi operazione di manutenzione, compreso il disimballaggio della macchina, evitare di afferrare o sollevare l'apparecchio dalla maniglia di chiusura della voluta.
3. Durante le operazioni di pulizia, manipolare con cautela il cestell fine di non alterarne l'assetto e di non compromettere il funzionamento ottimale dell'apparecchio.
4. Non operare mai con l'apparecchio danneggiato o con parti allentate, ma rivolgersi subito ad un Centro di Assistenza Autorizzato.
5. Non spingere prodotti dentro al tubo di alimentazione con le dita Usare sempre il pestello in dotazione.
6. Non toccare i denti affilati del disco dentato.
7. Non centrifugare frutta con nocciolo (ad es. pesche, albicocche, ecc.) prima di rimuovere il nocciolo.
8. Nel modello con due tubi di alimentazione non inserire mai il pestello ∅ 50 nel tubo ∅ 77.
9. Non usare mai l'apparecchio se il cestello rotante è danneggiato

AVVERTENZA: NON METTERE LE MANI O OGGETTI DIVERS DAL PESTELLO IN DOTAZIONE ALL'INTERNO DEL TUBO DI ALIMENTAZIONE. UTILIZZARE SEMPRE IL PESTELLO IN DOTAZIONE PER SPINGERE LA FRUTTA VERSO IL DISCO DENTATO IN ROTAZIONE.

CONSERVARE QUESTE ISTRUZIONI

CE

La dichiarazione di conformità CE di questo apparecchio è disponibile nella sezione Prodotti del nostro sito web www.ceado.com.

INSTALLAZIONE

Prima di installare l'apparecchio attenersi scrupolosamente alle Norme di sicurezza sopra indicate.

1. Prima di iniziare ad usare l'apparecchio lavare ed asciugare accuratamente tutte le parti rimovibili a contatto con gli alimenti.
2. Assicurarsi che la tensione della rete di alimentazione corrisponda a quella indicata sulla targa dell'apparecchio e che l'impianto elettrico sia dotato di messa a terra ed interruttore differenziale.

3. Scegliere una posizione ASCIUTTA e RIPARATA, lontana da spruzzi d'acqua, fonti di calore, fiamme libere e sostanze infiammabili.
   Collocare l'apparecchio su un piano orizzontale stabile dove non possa essere rovesciato.

4. Allacciare il cavo di alimentazione ad una presa protetta da interruttore magnetotermico o con fusibili.

Evitare l'uso di adattatori e spine multiple.

1. Distendere il cavo di alimentazione per l'intera lunghezza. Non farlo passare in corrispondenza di spigoli taglienti o superfici calde. Evitare di metterlo a contatto con olio. Evitare che il cavo di alimentazione penda liberamente dal piano di appoggio dell'apparecchio.

2. Per un utilizzo più confortevole, si consiglia di posizionare l'apparecchio su un tavolo o un p di lavoro, in modo che il beccuccio di uscita del succo e i pulsanti siano rivolti alla destra dell'utente (altezza consigliata del piano di lavoro da terra: 90 cm, da adattare in funzione dell'altezza dell'utente).

Installazione del modello ES900: “on counter” e “in counter”

Installazione "ON counter" (Fig. A)

1. Posizionare il supporto del vaso portascorie (17, Fig. 5) vicino alla base dalla parte posteriore
2. Appoggiare il vaso portascorie al suo supporto facendo attenzione a posizionarlo perfettamente dritto.
3. Spostare l'insieme vaso portascorie e supporto nella sua posizione facendo attenzione ad inserire il gancio di gomma del supporto attorno al piedino sotto al fondello dell'apparecchio (3, Fig. A).
4. Completare l'installazione dell'apparecchio posizionando correttamente la vasca e la voluta e chiudendo la maniglia.

Installazione "IN counter" (Fig. B)

1. Tagliare il vaso portascorie con un taglierino seguendo il segno di pretaglio sul fondo del va (1, Fig. B).

2. Forare il piano di lavoro per l'inserimento del raccordo di scarico utilizzando la "DIMA di installazione" fornita in dotazione (vedere foglio allegato).

3. Posizionare l'apparecchio senza la voluta, il vaso portascorie e la vasca nella posizione definitiva aiutandosi con l'indicazione della posizione dei piedini presente sulla dima di installazione.

4. Posizionare il raccordo di scarico (16, Fig. 5) dentro al foro appena creato facendo attenzione ad inserire correttamente i ganci di fissaggio "b" dentro gli appositi fori "c" nel fondo dell'apparecchio (4, Fig. B).

5. Infilare completamente il vaso portascorie dentro al raccordo di scarico, facendo attenzione a posizionarlo perfettamente dritto.

6. Completare l'installazione dell'apparecchio posizionando correttamente la vasca e la voluta e chiudendo la maniglia.

Modello ES900 - On counter

Assicurarsi che il piano di appoggio e i piedini stiano sempre puliti per garantire la mas aderenza.

Al primo utilizzo: sciacquare con acqua corrente tutti gli elementi a contatto con gli alimenti: il pestello, la voluta, il cestello, la vasca, il vaso portascorie e il ritentore di polpa (per smontare i vari componenti vedere Fig. 9, Fig. 10 e Fig. 11).

Suggerimento (solo per i modelli ES500, ES500S e ES700): per ridurre al minimo le operazioni di pulizia suggeriamo di posizionare un sacchetto di plastica biodegradabile all'i del vaso portascorie ripiegando l'orlo del sacchetto sopra e all'esterno del vaso portascori (vedere Fig. 6). Utilizzando questo sistema, al termine delle operazioni si potranno gettare direttamente gli scarti nei contenitori per rifiuti umidi.

1 Lavare la frutta da centrifugare.

NOTA: Molta frutta come ad esempio mele, carote e cetrioli, riesce a passare nel tubo di alimentazione anche da intera. Quando si centrifugano carote è consigliabile posizionare la della carota nel tubo di alimentazione per ultima oppure tagliare le carote in due/tre pezzi. Per i modelli provvisti di un tubo di alimentazione di diametro 50 mm, utilizzare quest'ultim centrifugare le carote e per ottimizzare la resa di succo tagliando la frutta in pezzetti più

2 Assicurarsi che la centrifuga sia assemblata correttamente. Assicurarsi che il cestello sia completamente pulito prima di ogni utilizzo.

3 Accertarsi che la maniglia di chiusura sia agganciata alla voluta.

4 Posizionare un recipiente sotto il beccuccio della vasca.

5 Avviare il motore premendo il pulsante "START".

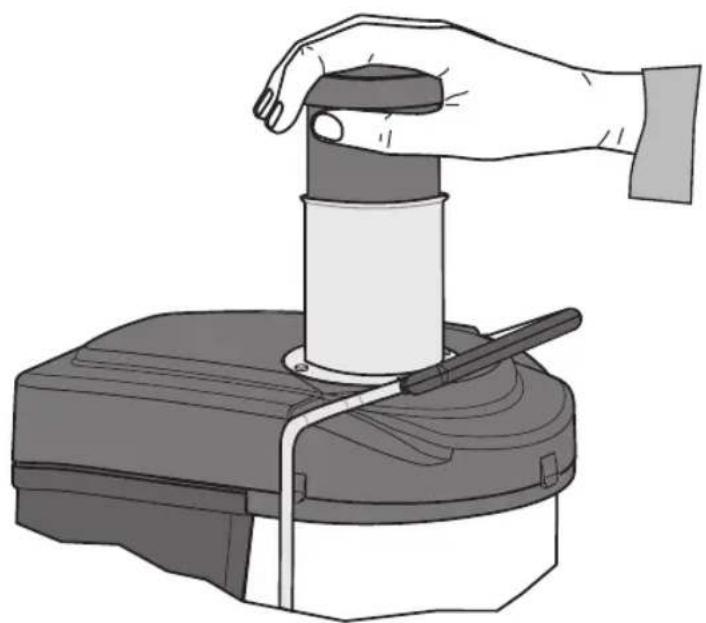

6 Usando il pestello in dotazione, spingere gradualmente la frutta e/o la verdura in fondo al alimentazione verso il disco dentato in rotazione (vedere Fig. 7). Per ottenere più succo sp sempre il pestello lentamente. Non inserire frutta e/o verdura quando il motore è spento.

NON USARE MAI LE DITA PER SPINGERE LA FRUTTA E/O LA VERDURA IN FOND AL TUBO DI ALIMENTAZIONE O PER PULIRE IL TUBO STESSO. USARE SEMPRE II PESTELLO IN DOTAZIONE.

7 Il succo defluirà dal beccuccio nel recipiente posizionato al di sotto dello stesso. La polpa separata si accumulerà nel vaso portascorie.

8 Far funzionare l'apparecchio fino a riempire il recipiente per il succo o fino all'esaurimento c frutta o della verdura da lavorare. Controllare inoltre il livello delle scorie nell'apposito vaso.

9 Spegnere il motore premendo il pulsante "STOP".

Nota: Attendere sempre l'arresto completo del motore prima di togliere la maniglia di chiusu

Non utilizzare la maniglia di chiusura per spegnere l'apparecchio. Questo potrebbe consumare i dispositivi di sicurezza (microinterruttore di sicurezza e freno motore).

In fase di riposo lasciare la maniglia di chiusura agganciata alla voluta.

Solo per i modelli ES500, ES500S e ES700:

Durante la fase di lavorazione, a motore spento, controllare il livello di riempimento del va portascorie. La quantità di prodotto che è possibile lavorare prima di raggiungere il livello massimo di riempimento del vaso varia in funzione del prodotto stesso.

Qualora, durante la lavorazione, si verifichi un intasamento molto prima del riempimento de vaso portascorie, può risultare opportuno spegnere la macchina e verificare la causa dell'intasamento.

NOTA! Il vaso portascorie può essere svuotato durante l'utilizzo della centrifuga spegnendola e quindi rimuovendo con cautela il vaso portascorie (riposizionare il vaso portascorie prima di riaccendere la centrifuga).

PULIZIA E MANUTENZIONE

Suggerimento (solo per i modelli ES500, ES500S e ES700): per ridurre al minimo le operazio pulizia suggeriamo di posizionare un sacchetto di plastica biodegradabile all'interno del vaso portascorie ripiegando l'orlo del sacchetto sopra e all'esterno del vaso portascorie (vedi Fig. 6). Utilizzando questo sistema, al termine delle operazioni si potrà gettare direttamente gli scarti nei contenitori per rifiuti umidi.

Prima di ogni operazione di pulizia staccare la spina di alimentazione.

Mantenere l'apparecchio ben pulito ed in ordine garantisce una qualità ottimale dei prodotti e u maggiore durata dell'apparecchio stesso. Per questa ragione, dopo ogni uso, pulire il cestello, la vasca, la voluta, il vaso portascorie, il ritentore di polpa, il pestello, evitando che residui di pro secchino.

Per la pulizia della base, pulire con un panno umido di acqua o alcol o con un deterge generico spray.

Asciugare con un panno asciutto.

Non lavare mai con getti d'acqua e non immergere mai l'apparecchio.

Per la pulizia della voluta, della vasca, del cestello, del vaso portascorie, del ritentore polpa e del pestello: risciacquare sotto il rubinetto e lavare con acqua tiepida e detersivo per piatti. Risciacquare e asciugare.

Per smontare questi componenti, sganciare la maniglia di chiusura e togliere nell'ordine il pestello, la voluta, il cestello, il ritentore di polpa e la vasca (Fig. 9, Fig. 10). Montare ne inverso facendo attenzione di: posizionare il beccuccio di convogliamento del succo nell'apposita rientranza della base, posizionare correttamente il ritentore di polpa, posizionare il cestello nella vasca, verificando il corretto posizionamento del trascinatore del cestello sull girante e posizionare la voluta sulla vasca.

• Le parti rimuovibili della centrifuga ad eccezione del vaso portascorie sono lavabili in lavastoviglie. Il vaso portascorie non va immerso in acqua calda. L'acqua calda può deform e rendere inutilizzabile il vaso portascorie.
• Per ottenere una più alta resa di succo assicurarsi sempre che il cestello sia pulito accuratamente utilizzando una spazzola in nylon. Utilizzando questa spazzola, tenere il

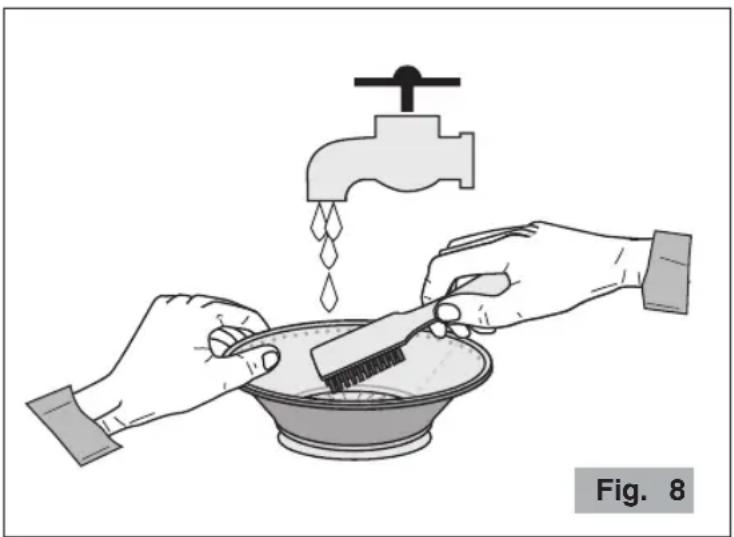

cestello sotto al rubinetto e spazzolare la parte interna del setaccio (vedere Fig. 8), controllare poi in controluce che non ci siano fori del setaccio ostruiti. Se dovessero esserci fori ostruiti, immergere il cestello in una soluzione di acqua calda con il 12% di succo di limone o aceto in maniera da liberare i fori. In alternativa lavare il cestello in lavastoviglie.

- Trattare con cura il cestello, ogni minimo danneggiamento può far insorgere la presenza di vibrazioni anomale durante l'utilizzo della centrifuga.

ES700
ES900

Alcuni prodotti (come ad esempio agrumi sbucciati, sedano, pomodori) possono incrostare oppure otturare più facilmente i fori del setaccio, è opportuno pertanto pulire più frequentemente il cestello.

IL CESTELLO CONTIENE PICCOLI DENTI PUNGENTI. NON TOCCARE I DENTI QUANDO SI MANEGGIA IL CESTELLO.

Non utilizzare prodotti o panni abrasivi per la pulizia del cestello.

Evitare di lasciare seccare gli alimenti nel vaso, nel cestello e nella voluta e sul pestello.

Non utilizzare mai varechina o detersivi a base di cloro.

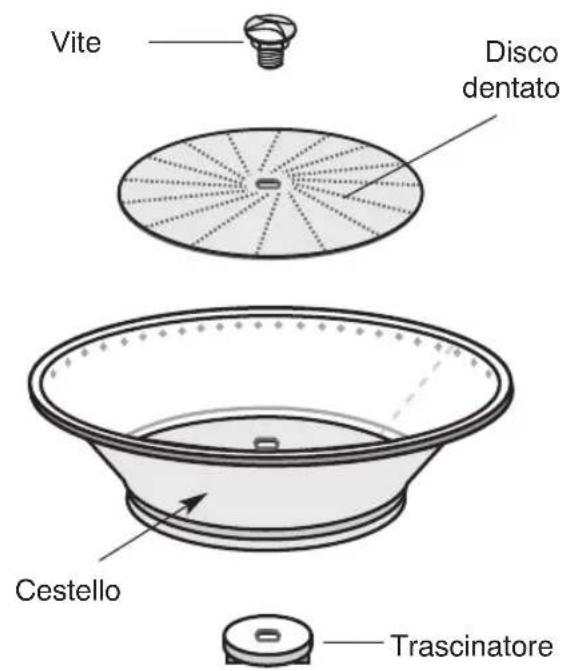

Per la pulizia periodica completa si possono smontare gli elementi del cestello svitando i trascinatore (Fig. 11).

Per smontare gli elementi del cestello, tenere fermo con una mano il cestello e svitare trascinatore. Spingere in seguito la vite del cestello estraendola.

Lavare tutto in acqua tiepida e detersivo per piatti, rimuovendo eventuali residui solidi con spazzola.

Riassemblare nell'ordine inverso (Fig. 11) assicurandosi di serrare adeguatamente.

Vite Disco dentato Cestello Trascinatore

Fig. 11

INFORMAZIONI SUI CENTRIFUGATI DI FRUTTA E VERDURA

Succhi appena centrifugati dovrebbero essere consumati appena dopo la preparazione così da evitare perdite nell'apporto vitaminico.

ACQUISTO E MAGAZZINAGGIO DI FRUTTA E VERDURA

• Lavare sempre i prodotti prima di centrifugarli.
• Utilizzare sempre prodotti freschi.
• Per risparmiare ed ottenere centrifugati migliori conviene sempre acquistare frutta e verdura di stagione.
• Tenere sempre pronti i prodotti da centrifugare lavandoli prima di metterli in frigo.
• La maggior parte dei frutti e della verdura a polpa più dura possono essere conservati a temperatura ambiente. I vegetali più delicati, come ad esempio pomodori, frutti di bosco, insalate in foglia, sedano, cetrioli ed erbette dovrebbero essere conservati in frigorifero fino all'utilizzo.
• Non utilizzare frutta troppo matura perché intasa molto rapidamente il cestello.

PREPARAZIONE DEI PRODOTTI

• Frutta o vegetali a scorza dura o non commestibile come ad esempio melone, ananas, mango, kiwi, ecc., devono sempre essere sbucciati prima di essere centrifugati.
• Tutti gli agrumi devono essere sbucciati prima di essere centrifugati.
• Tutta la frutta con nocciolo o con semi duri come ad esempio pesche, albicocche, prugne, ecc., deve essere snocciolata prima di essere centrifugata.
• Una piccola quantità di succo di limone può essere aggiunta al succo di mela per prevenirne l'imbrunimento.

Suggerimento: la centrifuga è in grado di offrire un'ottima resa anche con le arance. Ricordarsi sempre di sbucciare le arance e tutti gli agrumi prima di centrifugarli (è consigliabile mettere in frigorifero le arance prima di centrifugarle).

LA TECNICA PIÙ CORRETTA

Quando si centrifugano diverse varietà di ingredienti di diversa consistenza, è bene cominciare a centrifugare quelli più soffici e quindi passare a quelli più sodi.

Quando si centrifugano erbette o insalata in foglia è opportuno formare un nucleo compatto impaccando più foglie oppure mischiare le foglie agli ingredienti di polpa più soda per ottenere un migliore risultato.

NOTA! Quando si centrifugano erbette o insalate in foglia, la resa è molto bassa. Ciò è c'alle caratteristiche dei vegetali ed alla centrifugazione stessa. È quindi consigliabile centrifugare sempre questi vegetali assieme a frutta o vegetali a polpa soda.

I diversi tipi di frutta o vegetali hanno rese di succo diverse. La resa di succo varia anche da frutto a frutto dello stesso tipo, ad esempio una mela può rendere più succo di un'altra mela di identica specie e peso. Dal momento che le ricette dei centrifugati non sono scienza esatta, le quantità precise di ogni succo non sono determinanti per il successo di una determinata miscela.

NOTA! Per ottenere la massima resa di succo premere sempre il pestello lentamente.

GUASTI E RIMEDI

(Vedi Tabella pagina seguente)

In caso di malfunzionamento, difetto all'apparecchio o se si sospetta un guasto in seguito a ur caduta, staccare immediatamente la spina dalla presa di corrente.

Se non si riesce ad eliminare il guasto, attenendosi alle indicazioni della tabella che segue, riv ad un centro di Assistenza Autorizzato.

Soltanto gli specialisti competenti possono effettuare interventi e riparazioni sull'apparecchio.

Si declina ogni responsabilità per danni causati da riparazioni eseguite non correttamente e da personale non autorizzato. In questi casi viene a decadere la copertura della garanzia.

Problema	Soluzione
L'apparecchio non si accende.	Controllare che il tubo di alimentazione sia vuoto.Controllare che la spina sia inserita.Controllare che l'interruttore di protezione a muro sia acceso.Controllare che la maniglia di chiusura sia agganciata correttamente alla voluta.Se il problema si manifesta dopo un lungo periodo di uso intensivo, o ad un sovraccarico, è possibile che il motore sia in protezione termica! Attendere almeno 20 minuti e riprovare. Si può ridurre il tempo di attesa posizionando l'apparecchio in un posto fresco.
L'apparecchio vibra in modo anomalo.	La vibrazione può essere causata da:Posizionamento scorretto del cestello, verificarne il posizionamento.Deterioramento dell'assetto del cestello, verificare e sostituire se necessario.Accumulo di polpa sul cestello, verificare e rimuovere la polpa.Vaso pieno.
Non esce succo dal beccuccio.	Intasamento del cestello. Verificare e pulire il cestello.Il foro del beccuccio è intasato. Verificare e pulire vasca e beccuccio.Frutta troppo polposa o troppo matura. Verificare e pulire vasca e cestello.
Accumulo eccessivo di polpa nel cestello.	Provare a centrifugare alternativamente frutti a polpa soffice e frutti a polpa dura.
Polpa espulsa molto bagnata e inferiore quantità di succo estratto.	Provare una centrifugazione più lenta premendo la frutta con minor forza.Assicurarsi sempre che il cestello sia pulito accuratamente utilizzando una spazzola in nylon. Utilizzando questa spazzola, tenere il cestello sotto al rubinetto e spazzolare la parte interna del setaccio (vedi Fig. 8), controllare poi in controluce che non ci siano fori del setaccio ostruiti. Se dovessero esserci fori ostruiti, immergere il cestello in una soluzione di acqua calda con il 12% di succo di limone o aceto in maniera da liberare i fori. In alternativa lavare il cestello in lavastoviglie.Frutta troppo matura.

SMALTIMENTO

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronic

(Applicabile nei paesi dell'Unione Europea ed in quelli con sistema di raccolta differenziata in conformità con la direttiva europea 2012/19/UE e successivi aggiornamenti)

Questo prodotto è stato realizzato con materiali e componenti di qualità adatti al riciclaggio e riutilizzabili.

Non gettare pertanto l'apparecchio nei normali rifiuti domestici quando è arrivato il momento di smaltirlo bensì consegnarlo presso i punti sul raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Ciò viene indicato dal simbolo raffigurato a lato sul prodotto e nelle istruzioni per l'uso.

Informarsi sui punti di raccolta pubblici presso il proprio comune.

na di 9/UE prima ando nti di viene oni per

CONDIZIONI DI GARANZIA

Questo prodotto è garantito per difetti dei materiali o di costruzione.

Il periodo di garanzia può variare in base a leggi locali o usi commerciali del paese in cui il viene commercializzato. Si prega pertanto di contattare il rivenditore presso il quale è stato acquistato il prodotto.

Nel periodo di garanzia questo prodotto potrà essere riparato o sostituito, a giudizio del produtta senza costi aggiuntivi solo nel caso in cui esso sia stato utilizzato secondo quanto prescritto di presente manuale d'uso e manutenzione.

Nel caso in cui questo prodotto necessiti di manutenzione o riparazione nel periodo coperto da garanzia, si prega di contattare il rivenditore per le istruzioni per la spedizione. Il prodotto dovi essere spedito nel suo imballo originale o in un imballo adeguato.

Questa garanzia non si applica nei casi di abuso, improprio utilizzo o nel caso di riparazione autorizzata. Questa garanzia non si applica inoltre a quelle parti del prodotto soggette ad usura ad esempio cestello, disco dentato ecc.

La garanzia copre limitatamente i costi di riparazione o sostituzione del prodotto o delle sue p. difettate, o un ammontare pari al prezzo pagato per l'acquisto. Sono da escludere ulteriori richi di danni.

Le istruzioni sopra riportate devono essere osservate pena la decadenza della garanzia e delle responsabilità del costruttore.

In ogni caso queste istruzioni non possono coprire ogni possibile condizione per cui si raccomanda l'uso responsabile dell'apparecchio.
