MANUALE UTENTE ELEGANCE TOWER S Sonnenkönig

Manuale di istruzioni

1 Avvertenze di sicurezza 27
2 Pulizia e manutenzione....28
3 L'installazione....29
4 Pannello di controllo e display....29
5 Funzionamento....30
6 Dati tecnici ....33
7 Garanzia / Smaltimento / Modifiche tecniche....34

ERP 48

1 Avvertenze di sicurezza

Prima di mettere in funzione per la prima volta la stufa, si raccomanda di leggere con cura le istruzioni d'uso e di rispettare le avvertenze di sicurezza al fine di evitare un utilizzo improprio o sbagliato come pure condizioni ambientali non idonee. Si raccomanda di conservare le istruzioni per futura consultazione.

Controllare l'apparecchio dopo averlo rimosso dall'imballo. In caso di sospetto danneggiamento non mettere in funzione l'apparecchio e rivolgersi ad un tecnico specializzato. Non conservare alla portata dei bambini il materiale d'imballo riciclabile, ma provvedere all'opportunità smaltimento.

Utilizzare l'apparecchio esclusivamente per lo scopo per il quale è stato espressamente progettato, vale a dire la riscaldamento di locali. Qualsiasi altro impiego è improprio e quindi da ritenersi pericoloso. Il fornitore non risponde di eventuali danni a cose e persone, che sono imputabili ad un utilizzo inappropriato o errato.

Eventuali riparazioni su apparecchi elettrici devono essere svolte esclusivamente da personale tecnico qualificato. Riparazioni e modifiche effettuate in maniera non qualificata possono avere conseguenze pericolose per l'utente, per le quali si declina ogni responsabilità e garanzia.

Nell'utilizzare le apparecchiature elettriche occorre osservare sempre alcune regole fondamentali:

• Non toccare l'apparecchio con mani o piedi bagnati
• Non esporre l'apparecchio agli agenti atmosferici
- I bambini o persone deboli non devono usare l'apparecchio senza adeguata sorveglianza.
- Estrarre la spina dalla presa quando non si usa più l'apparecchio. Non tirare il cavo di corrente o l'apparecchio per estrarre la spina.
- Prima di ogni intervento di pulizia o manutenzione estrarre la spina dell'apparecchio.
- Il aspirazione dell'aria deve essere pulito almeno una volta alla settimana.
- Non usare l'apparecchio nelle vicinanze di vasche da bagno, docce, lavandini o piscine.
- Non usare accessori non autorizzati dal costruttore.
- Non introdurre alcun oggetto all'interno dell'apparecchio.
• Non coprire l'apparecchio con degli oggetti.

Non usare l'apparecchio in presenza delle seguenti condizioni:

• In locali con pericolo di esplosione.
• In locali con atmosfera aggressiva.
• In locali con elevata concentrazione di solventi.
• In locali con carico di polvere estremamente elevato.
• In presenza di condizioni d'uso dubbie, si raccomanda di contattare l'ufficio tecnico della ditta SONNENKÖNIG o un rivenditore. L'utilizzo di un riscaldamento alle condizioni vietate comporta l'estinzione della garanzia!

Questo apparecchio può essere utilizzato da bambini a partire dall'età di 8 anni così come da persone con capacità fisiche, sensoriali o intellettuali ridotte o prive d'esperienza o conoscenza, nel caso queste siano adeguatamente sorvegliate o istruite riguardo all'uso sicuro dell'apparecchio e ne comprendano i rischi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non possono essere eseguite da bambini senza sorveglianza. I bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio, ammenoché non si trovino sotto costante sorveglianza.

I bambini di età superiore ai 3 e inferiore agli 8 anni possono solamente accendere o spegnere l'apparecchio sotto sorveglianza, o se istruiti riguardo all'uso sicuro dell'apparecchio e ne comprendano i rischi e a condizione che l'apparecchio sia piazzato o installato nella sua normale posizione d'utilizzo. I bambini di età superiore ai 3 e inferiore agli 8 anni non possono inserire la spina nella presa di corrente, regolare l'apparecchio, pulire l'apparecchio o effettuare la manutenzione.

2 Pulizia e manutenzione

IT

2.1 Pulizia

Disconnettere sempre il radiatore e lasciarlo raffreddare completamente prima della pulizia. Non immergere in acqua e non schizzare acqua su di esso. Pulire il radiatore con un panno umido e morbido. Per i modelli in vetro usare un panno morbido e un detergente per vetro. Non usare un panno umido e accertarsi di asciugare il radiatore con un panno asciutto. Non usare materiali, solventi, o spugne dure per la pulizia, perché ciò potrebbe provocare graffi o altri danni irreparabili. Prima di azionare nuovamente il radiatore, deve essere completamente asciutto.

2.2 Uso/azionamento

Notare che il radiatore potrebbe scolorirsi con l'uso. Ciò è dovuto all'inquinamento trasporto dall'aria e non è un vizio. Non coprire il radiatore con fogli colorati e non verniciare né stampare il radiatore. Ciò potrebbe danneggiare l'elemento riscaldante e annullare la garanzia. In caso di rumori, odori, cambiamenti visibili, o temperature molto alte, interrompere l'uso e contattare un rivenditore autorizzato SON-NENKÖNIG.

20 cm 20 cm20 cm

Il riscaldatore deve trovarsi ad almeno 20 cm di distanza da tutti gli oggetti, dalle pareti, dal soffitto e dal pavimento.

3 Installazione

IT

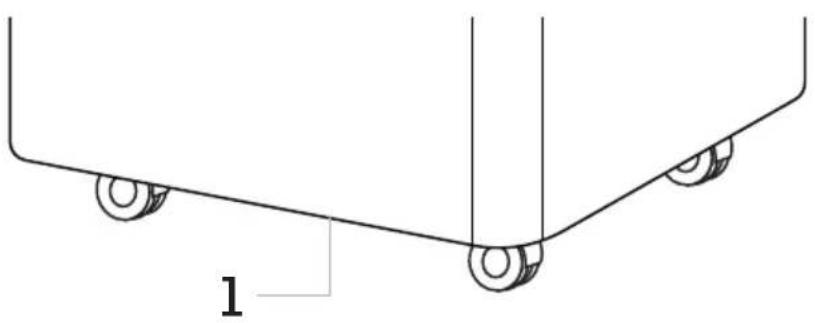

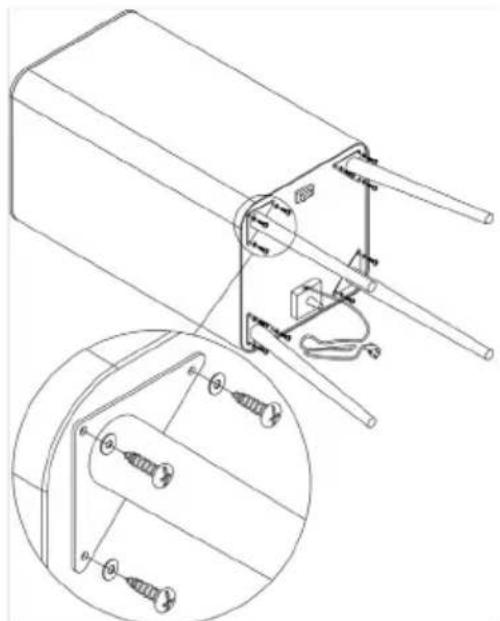

Attenzione: Non utilizzare l'apparecchio se non sono stati installati i piedini. Seguire le istruzioni riportate di seguito.

Se si desidera fissare la torre in modo permanente, utilizzare la staffa a Z contenuta nella confezione. Fissare un lato alla base del riscalda- tore e l'altro al pavimento.

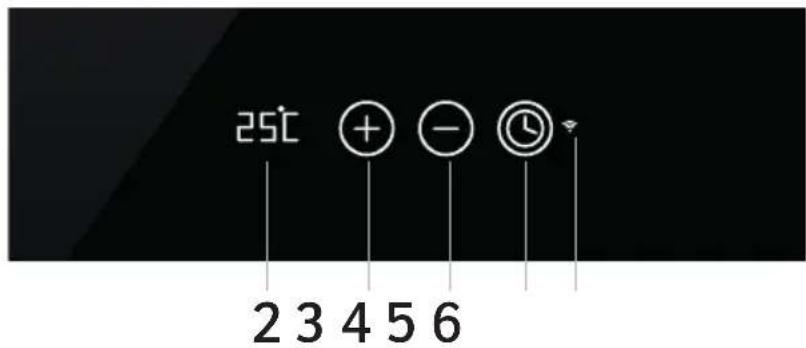

4 Pannello di controllo e display

25°C 2 3 4 5 6

1. ON/OFF Tasto
2. Visualizzazione della temperatura
3. Plus-Tasto
4. Minus-Tasto
5. Timer
6. Indicatore WIFI

5.1 Introduzione generale del sistema di controllo

IL ELEGANCE TOWER S è dotato di una centralina di controllo WiFi touchscreen integrata, il che significa che non c'è bisogno di un altro termostato aggiuntivo per controllare il riscaldatore.

Il pannello può essere controllato manualmente tramite il touch screen ad azionamento manuale sulla superficie di vetro o tramite smartphone. Una volta che il riscaldatore è stato collegato all'APP, lo smart phone prenderà il controllo insieme all'unità di controllo.

Se la rete Internet di casa non funziona, è comunque possibile comandare il riscaldatore tramite touchscreen. Una volta che il riscaldatore è ricollegato al WiFi, il riscaldatore si ricollegherà automaticamente allo smartphone.

5.2 Funzione WIFI on/off

Premere a lungo il pulsante per 8 secondi per disabilitare la connessione WIFI e il simbolo WIFI sullo schermo scomparirà, premere a lungo il pulsante per 8 secondi per riaccenderlo.

5.3 Controllo manuale della temperatura

Se si preme il tasto ON/OFF, la temperatura ambiente corrente viene visualizzata sul display della temperatura. Impostare la temperatura ambiente desiderata premendo il tasto □ - o . +

5.4 Controllo manuale del tempo

Per impostare manualmente il timer, premere il pulsante. Lo schermo visualizza „1H“ dopo averlo toccato una volta. Il riscaldamento è ora in modalità conto alla rovescia e si spegne dopo 1 ora. Premere di nuovo per passare a „2H“, poi a „3H“, ecc.

5.5 ON / OFF tramite touchscreen

Premere a lungo il tasto per 3 secondi per accendere/spegnere il riscal- datore tramite touchscreen

5.6 Termostato

Il termostato incorporato misura regolarmente la temperatura ambiente. Quando la temperatura impostata è uguale o superiore alla temperatura ambiente, il riscaldamento si spegne e riprende a riscaldarsi solo quando la temperatura scende nuovamente.

IT

5.7 Blocco bambini

Premere contemporaneamente i pulsanti e per 3 secondi per attivare la modalità blocco bambini. Lo schermo mostrerà „CL“. Premere nuovamente i pulsanti e per disattivare la modalità blocco bambini.

5.8 Rilevamento finestra aperta

Questo radiatore è dotato di una funzione di rilevamento finestra aperta. Per impostazione predefinita, la funzione è disattivata, ma è possibile attivarla dopo aver collegato il radiatore all'applicazione. Quando la funzione è attiva, il radiatore monitora il sistema di riscaldamento. In caso di diminuzione drastica della temperatura in breve tempo, „OPE“ lampeggerà sullo schermo. Il sistema spegnerà il radiatore e dopo 30 minuti riprenderà il funzionamento normale. Premendo qualsiasi pulsante nel frattempo, il radiatore tornerà al funzionamento normale.

5.8 Calibrazione della temperatura

Accendere il radiatore e tenere premuto il pulsante „+“ finché la temperatura non viene visualizzata sullo schermo. Tenere quindi premuto il pulsante del timer per 5 secondi per attivare la calibrazione della temperatura e modificare il numero premendo i pulsanti o. (È possibile regolare tra +5/-5 gradi).

Impostazioni di fabbrica

In caso di problemi durante il funzionamento (compresa la connessione Wi-Fi), provare la modalità di fabbrica per ripristinare il radiatore. Accendere il radiatore e la temperatura verrà visualizzata sullo schermo. Tenere premuto il pulsante per 5 secondi per ripristinare il radiatore.

Dopo il ripristino di fabbrica, il radiatore cancellerà tutte le impostazioni di temperatura precedenti e funzionerà in modalità manuale.

IT

5.6 Funzionamento WIFI

Scansionare il codice QR seguente per scaricare l'app „Smart Remote King“ o cerca l'app „Smart Remote King“ sull'app store o Google Play store per avviare la procedura di download dell'app, aprire l'app e registrare il proprio numero di telefono o indirizzo e-mail.

1. Dopo aver collegato l'unità all'alimentazione e aver premuto l'interruttore principale, il simbolo WIFI sul display inizia a lampeggiare rapidamente. Il modulo WIFI è ora pronto per la normale modalità di collegamento.

2.3.

1. Toccare l'icona + nell'applicazione o il pulsante „Add Device“.

3 Nell'elenco selezionare prima „Apparecchi (piccoli)" e poi „Riscaldamento".

4.5.6.

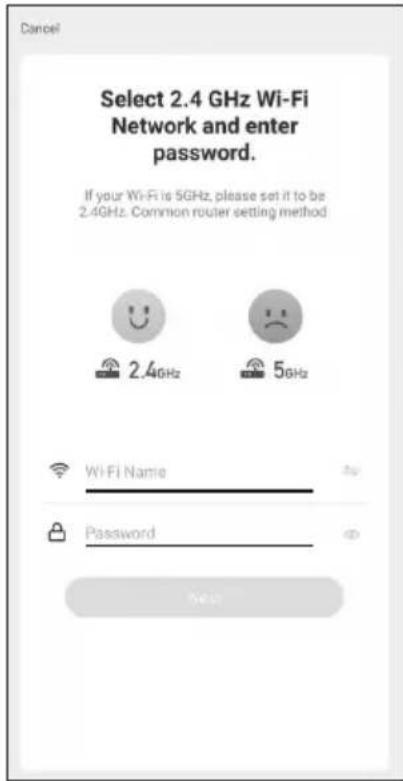

1. Assicurarsi che lo smartphone sia connesso alla WIFI e quindi inserire la passphrase o la password del router WIFI.
2. Controllare nuovamente che il simbolo WIFI sul display a torre a infrarossi lampeggi velocemente e spuntare la casella prima di premere nuovamente.
3. Attendere che lo stato di connessione mostri il 100%. Dare un nome al dispositivo in modo che possa essere assegnato in seguito.

Risoluzione dei problemi

Se non è stato possibile stabilire un collegamento dopo il tempo trascorso, spegnere l'alimentazione, riaccenderla dopo un certo periodo di tempo, controllare i punti sottostanti e riprovare.

• Il vostro dispositivo e il vostro smartphone sono vicini al router?
• Il vostro segnale WIFI ha la necessaria frequenza di 2,4 GHz?
• Il vostro router è già sovraccaricato da altri dispositivi WIFI?

Impostazione del modo di collegamento WIFI

Durante la configurazione Wifi è possibile selezionare due modalità di connessione. Per passare da uno all'altro, premere il tasto „-“ per 8 secondi.

IT

7 Garanzia / Smaltimento / Modifiche tecnche

Garanzia

I prodotti vengono controllati attentamente prima della spedizione. Se dovesse comunque presentarsi un vizio sul vostro apparecchio, vi invitiamo a rivolgervi in tutta tranquillità al vostro rivenditore. Vi rammentiamo di portare appresso la ricevuta d'acquisto, che deve essere presentata per ogni prestazione in garanzia. Il periodo di garanzia è di 24 mesi dalla data di acquisto.

Smaltimento

Provvedere ad un corretto smaltimento del prodotto. L'apparecchio può essere consegnato gratuitamente per il relativo smaltimento a qualsiasi rivenditore specializzato.

Modifiche tecniche

Con riserva di eventuali modifiche tecniche e di progettazione.

Attenzione, Alcuni elementi dell'apparecchio possono surriscaldarsi e causare ustioni! Particolare prudenza è richiesta in presenza di bambini e persone bisognose di protezione.

CE-Dichiarazione di Conformità

Il dispositivo è conforme alle seguenti norme

EMC EN 55014-1:2021

EN 55014-2:2021

EN 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

LVD EN 60335-1:2012/A15:2021

EN 60335-2-30:2009/A12:2020

EN 62233:2008

EMC 2014/30/EU

LVD 2014/35/EU

RoHS 2015/863/EU

RED 2014/53/EU

IT

INFORMATIVA SMALTIMENTO RELATIVA ALLA PARTE ELETTRICA DEL PRODOTTO Ai sensi del D.L. 14 marzo 2014 art. 26, di attuazione della direttiva 2012/19/EU e del D.L. 27 del 31 marzo 2015, di attuazione della direttiva 2015/863/EU relativa alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti.

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separata- mente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettro- tecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno ad uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile, contribuisce ad evita- re possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente. Eventuali pile o batterie ricaricabili contenute nel dispositivo devono essere smaltite separatamente negli appositi raccoglitori prepos- ti alla raccolta delle pile esauste.

SMALTIMENTO PILE E ACCUMULATORI

Ai sensi del D. Lgs. 20 novembre 2008 n. 188, di attuazione della Direttiva 2006/66/CE concernente pile, accumulatori e relativi rifiuti, il simbolo del bidone barrato posto sulla batteria indica che è fatto divieto di smaltire batterie esauste nei rifiuti domestici.

Pile e batterie contengono sostanze altamente inquinanti per l'ambiente. E' fatto obbligo all'utilizzatore di smaltire le batterie esauste nei centri di raccolta siti nel comune di appartenenza o negli appositi contenitori. Il servizio è gratuito. In tal modo verranno rispettate le norme di legge contribuendo alla salvaguardia dell'ambiente. I simboli identificativi di sostanze pericolose eventualmente presenti in pile e batterie sono i seguenti: Hg= Mercurio, Cd= Cadmio, Pb= Piombo.
