BEDIENUNGSANLEITUNG ELEGANCE TOWER S Sonnenkönig

1 Sicherheitshinweise....03
2 Reinigung und Wartung....04
3 Installation....05
4 Bedienpanel und Display....05
5 Bedienung 06
6 Eigenschaften....09
7 Garantie / Entsorgung / Technische Änderung 10

ERP 48

1 Sicherheitshinweise

Bitte lesen Sie vor erster Inbetriebnahme die Gebrauchsanweisung genau durch und beachten Sie die Sicherheits-hinweise, um Schäden durch falsche oder unsachgemässe Bedienung sowie unzulässige Umgebungsbedingungen zu vermeiden. Bewahren Sie diese zum späteren Nachschlagen gut auf.

Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen Fachmann. Das recyclingfähige Verpackungsmaterial darf nicht für Kleinkinder zugänglich aufbewahrt, sondern muss fachgerecht entsorgt werden.

Dieses Gerät darf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet werden. Jeder andere Gebrauch ist als unsachgemäss und folglich als gefährlich anzusehen. Der Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachgemässen oder falschen Gebrauch zurückzuführen sind.

Reparaturen an elektrischen Geräten dürfen nur von Fachkräften durchgeführt werden. Unsachgemäss durchgeführte Reparaturen und Abänderungen an den Geräten können gefährliche Folgen für den Benutzer nach sich ziehen, worauf die Garantieansprüche abgelehnt werden.

Beim Gebrauch aller elektrischen Geräte sind einige grundlegend wichtige Regeln zu beachten:

• Berühren Sie das Gerät nicht mit nassen Händen oder Füssen.
• Setzen Sie das Gerät nicht den Wettereinflüssen aus.
• Ziehen Sie den Stecker aus der Steckdose, wenn Sie es nicht mehr benötigen.
• Nicht am Stromkabel oder am Gerät ziehen, um es auszustecken.
• Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Netzstecker des Gerätes.
• Verwenden Sie das Gerät nicht in unmittelbarer Nähe von Badewannen, Duschen, Waschbecken oder Schwimmbädern.
• Verwenden Sie keine Zubehörteile oder Vorrichtungen, die nicht vom Hersteller genehmigt sind.
• Fügen Sie keine Gegenstände ins Innere des Gerätes ein.
• Bedecken Sie das Gerät nicht mit Gegenständen.

Das Gerät darf nicht eingesetzt werden unter folgenden Bedingungen:

• In Räumen mit explosionsgefährdeten Atmosphären.
• In Räumen mit aggressiven Atmosphären.
• In Räumen mit hoher Lösemittelkonzentration.
• In Räumen mit extrem hoher Staubbelastung.
• Bei fragwürdigen Einsatzbedingungen empfiehlt es sich, die technische Abteilung von SONNENKÖNIG oder einen Fachhändler zu kontaktieren. Der Einsatz einer Elektroheizung unter unzulässigen Bedingungen führt zum Erlöschen der Garantieansprüche!

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt zu werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht.

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durchführen.

2.1 Reinigung

Vor jeder Reinigung sollte das Gerät abgesteckt werden und abkühlen. Tauschen Sie das Gerät niemals in Wasser oder leeren Flüssigkeiten darüber. Reinigen Sie das Gerät nur mit weichen feuchten Tuch. Für Glasobeflächen kann zusätzlich Glasreiniger verwendet werden. Stellen Sie sicher, dass das Gerät vor Inbetriebnahme vollständig trocken ist, wischen Sie die Heizung mit einem trockenen Tuch nach der Reinigung ab. Verwenden Sie keine reibenden Materialien, Lösungen oder harsche Schwämme um Kratzer oder Schäden an der Oberfläche zu vermeiden.

2.2 Betrieb

Bitte beachten Sie, dass sich die Oberfläche des Gerätes mit der Zeit leicht verfärben kann. Dies ist hervorgerufen durch Luftverschmutzung und ist kein Defekt. Überziehen Sie das Gerät niemals mit einer Klebefolie oder bemalen oder bedrucken es selbst. Dies könnte das Heizelement beschädigen und kann zu Garantieverlust führen. Wenn Sie Geräusche, Gerüche oder visuelle Veränderungen am Gerät feststellen sollten, kontaktieren Sie bitte umgehend Ihren Hersteller oder Lieferanten und nehmen das Gerät vom Strom.

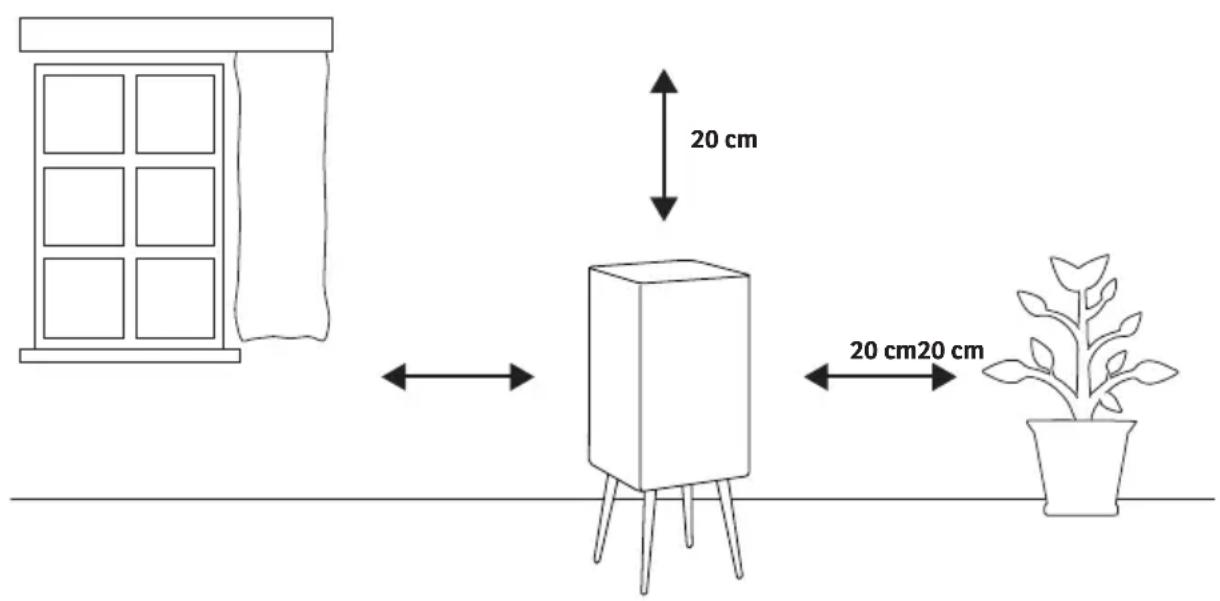

20 cm 20 cm20 cm

Das Heizgerät muss mindestens 20 cm von allen Gegenständen, Wänden und der Decke entfernt sein.

3 Installation

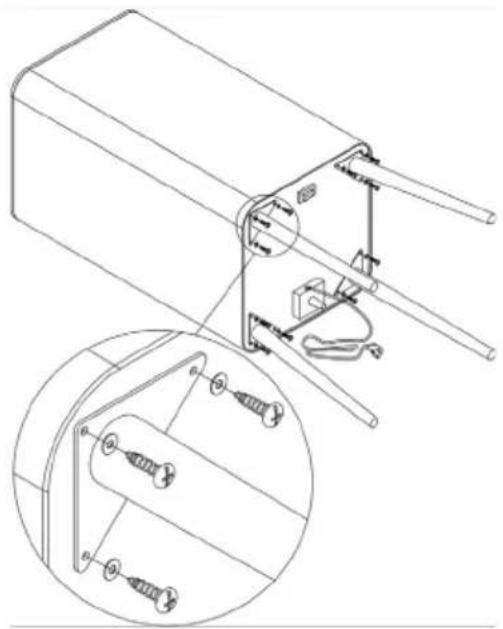

Achtung: Verwenden Sie das Gerät nur, wenn Sie die Füsse installiert haben. Folgen Sie dazu der Anleitung:

Wenn Sie den Turm dauerhaft befestigen möchten, verwenden Sie die im Paket enthaltene Z-förmige Halterung. Befestigen Sie eine Seite an der Unterseite des Ofens und die andere Seite am Boden.

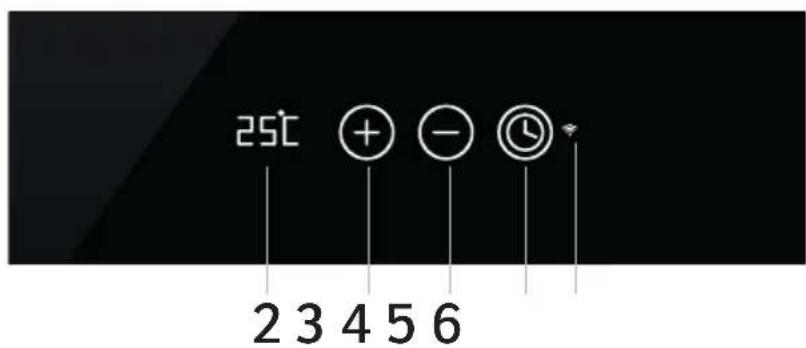

4 Bedienpanel und Display

25°C 2 3 4 5 6

1. AN/AUS Taste
2. Temperaturanzeige
3. Plus-Taste
4. Minus-Taste
5. Timer Taste
6. WIFI-Indikator

5.1 Generelle Einführung des Steuerungssystems

Der ELEGANCE TOWER S verfügt über eine integrierte WiFi-Touch-screen-Bedieneinheit, so dass kein weiterer zusätzlicher Thermostat zur Steuerung der Heizung erforderlich ist.

Der Turm kann entweder über den Touchscreen oder über ein Smartphone bedient werden. Sobald das Heizgerät an das APP angeschlossen ist, übernimmt das Smartphone zusammen mit der Steuerung die Steuerung.

Wenn Ihr Heim-Internet nicht funktioniert, ist es trotzdem möglich, die Heizung über den Touchscreen zu bedienen. Sobald das Heizgerät wieder mit dem WiFi verbunden ist, verbindet sich das Heizgerät automatisch wieder mit dem Smartphone.

5.2 WIFI Fuktion AN/AUS

Drücken Sie die Taste-8 Sekunden lang, um die WIFI-Verbindung zu deaktivieren, und das WIFI-Schild auf dem Bildschirm verschwindet, drücken Sie die Taste-8 Sekunden lang, um sie wieder einzuschalten.

5.3 Manuelle Temperatursteuerung

Wenn Sie die AN/AUS Taste betätigen, wird auf der Temperaturanzeige die aktuelle Raumtemperatur angezeigt. Stellen Sie die gewünschte Raumtemperatur durch Drücken der Taste oder ein.

5.4 Manuelle Zeitsteuerung

Um die Zeitschaltuhr manuell einzustellen, können Sie die Zeitschaltuhr-Taste 📋 drücken. Auf dem Bildschirm wird „1H“ angezeigt nach eimaligem Berühren. Die Heizung ist nun im Countdown-Modus und schaltet sich nach 1 Stunde aus. Drücken Sie erneut, um zu „2H“, dann zu „3H“ usw. zu wechseln (bis zu 24 Stunden möglich).

5.5 ON / OFF über den Touchscreen

Drücken Sie die +Tasten 3 Sekunden lang, um das Heizgerät über den Touchscreen ein-/auszuschalten.

5.6 Thermostat

Das eingebaute Thermostat misst regelmässig die Umgebungstemperatur. Wenn die eingestellte Temperatur, der Umgebungstemperatur übereinstimmt oder übersteigt, schaltet die Heizung aus und beginnt erst wieder zu heizen wenn die Temperatur wieder abfällt.

5.7 Kindersicherung

Drücken Sie die Taste und gleichzeitig für 3 Sekunden, um den Kindersicherungsmodus zu aktivieren. Der Bildschirm zeigt „KL“ an. Drücken Sie erneut die Tasten und „um den Kindersicherungsmodus zu deaktivieren.

5.8 Fenster-Offen-Erkennung

Dieser Heizkörper verfügt über eine Funktion zur Erkennung offener Fenster. Standardmäßig ist die Funktion ausgeschaltet, aber Sie können diese Funktion aktivieren, nachdem Sie Ihren Heizkörper mit der APP verbunden haben. Wenn die Funktion aktiviert ist, überwacht der Heizkörper das Heizsystem. Im Falle eines dramatischen Temperaturabfalls innerhalb kurzer Zeit wird „OPE“ auf dem Bildschirm blinken. Das System schaltet den Heizkörper aus, und nach 30 Minuten wird der normale Betrieb wieder aufgenommen. Durch Drücken einer beliebigen Taste kehrt der Heizkörper vorzeitig in den normalen Betrieb zurück.

5.8 Temperaturkalibrierung

Schalten Sie den Heizkörper ein und halten Sie die Taste + gedrückt, bis auf dem Bildschirm die Temperatur angezeigt wird. Halten Sie die Timer-Taste 5 Sekunden lang gedrückt, um die Temperaturkalibrierung zu aktivieren, und bearbeiten Sie die Zahl, indem Sie die Taste + oder - drücken. (Sie können zwischen +5/-5 Grad justieren).

Werkseinstellungen

Wenn während des Betriebs Probleme auftreten (einschließlich WLAN-Verbindung), versuchen Sie den Werkseinstellungsmodus, um Ihren Heizkörper zurückzusetzen. Schalten Sie den Heizkörper ein, und die Temperaturanzeige wird auf dem Bildschirm angezeigt. Halten Sie die Taste 5 Sekunden lang gedrückt, um den Heizkörper zurückzusetzen.

Nach dem Zurücksetzen auf die Werkseinstellungen löscht der Heizkörper alle vorherigen Temperatur-Einstellungen und arbeitet im manuellen Modus.

WIFI Einrichtung

Scannen Sie den folgenden QR-Code, um die App SMART REMOTE KING herunterzuladen, oder suchen Sie im App Store oder im Google Play Store nach der App SMART REMOTE KING, um den Vorgang zum Herunterladen der App zu starten. Öffnen Sie die App und registrieren Sie sich mit Ihrer Telefonnummer oder E-Mail-Adresse.

1. Nachdem Sie das Gerät am Strom anschliessen und den Hauptschalter betätigen, beginnt auf dem Anzeige-Display das WIFI-Symbol schnell zu blinken. Das WIFI-Modul ist nun bereit für den normalen Verbindungsmodus.

2. 1. 3.

1. Drücken Sie in Ihrer App auf das + Symbol oder auf den „Gerät Hinzufügen“ Button.
2. Wählen Sie in der Auflistung zuerst „Haushaltsgeräte (klein)“ und anschliessend „Heizung“.

4.5.6.

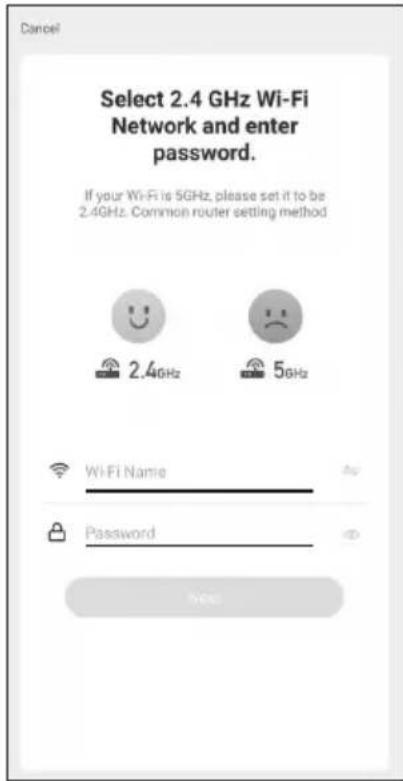

1. Versichern Sie sich, dass Ihr Smartphone mit dem WIFI verbunden ist und geben Sie anschliessend die Sicherheitsphrase bzw. Passwort Ihres WIFI-Routers ein.

2. Überprüfen Sie erneut ob das WIFI-Symbol auf dem Display des Infra-rot-Turms schnell blinkt und setzen Sie den Haken bevor Sie auf weiter drücken.

3. Warten Sie bis der Verbindungsstatus 100 % anzeigt. Geben Sie dem Gerät einen Namen damit Sie es später zuordnen können.

Problemlösung

Falls nach ablauf der Zeit keine Verbindung aufgebaut werden konnte, schalten Sie das Gerät aus, nach einiger Zeit wieder ein, überprüfen Sie die unten genannten Punkte und versuchen Sie es erneut.

• Befindet sich Ihr Gerät und Smartphone in der Nähe des Routers?
• Hat Ihr WIFI Signal die nötige 2.4 GHz Frequenz?
• Ist Ihr Router schon mit anderen WIFI Geräten überlastet?

WIFI-Verbindungsmodus anpassen

Sie Können während dem Wifi-Setup zwei Verbindungsmodi wählen. Um zwischen diesen zu wechseln, drücken Sie für 8 Sekunden auf die „-“ Taste.

7 Garantie / Entsorgung / Technische Änderung

Garantie

Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte trotzdem einmal ein Mangel an Ihrem Gerät auftreten, wenden Sie sich vertrauensvoll an Ihren Verkäufer. Bitte bringen Sie den Kaufbeleg mit, denn dieser ist für jede Garantieleistung vorzulegen.

Die Garantie beträgt 24 Monaten ab dem Kaufdatum.

Entsorgung

Das Gerät muss fachgerecht entsorgt werden. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden.

Technische Änderungen

Änderungen in Technik und Design vorbehalten. Wir haften nicht für technische oder redaktionelle Änderungen oder Auslassungen in diesem Dokument.

CE-Konformitätserklärung

Das Gerät entspricht folgenden Standards

EMC EN 55014-1:2021

EN 55014-2:2021

EN 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

LVD EN 60335-1:2012/A15:2021

EN 60335-2-30:2009/A12:2020

EN 62233:2008

EMC 2014/30/EU

LVD 2014/35/EU

RoHS 2015/863/EU

RED 2014/53/EU

ENTSORGUNGSHINWEISE FÜR DEN ELEKTRISCHEN TEIL DES PRODUKTS

Gemäss Artikel 26 des Gesetzesvertretenden Dekrets vom 14. März 2014 zur Umsetzung der Richtlinie 2012/19/EG und des Gesetzes vom 31. März 2015 zur Umsetzung der Richtlinie 2015/863/EG zur Verringerung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten und zur Abfallentsorgung.

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder der Verpackung weist darauf hin, dass der die am Ende ihrer Nutzungsdauer anfallen, müssen getrennt von anderen Abfällen gesammelt werden. Der Benutzer muss das Gerät daher am Ende seiner Lebensdauer zu den entsprechenden Sammelstellen bringen. Elektronik- und Elektroschrott sortieren oder an den Händler zurückschicken die Anschaffung von neuen, gleichwertigen Geräten im Eins-zu-Eins-Verfahren. L'adeguata getrennte Sammlung für die anschliessende Inbetriebnahme der Geräte, die dem Recycling zugeführt werden, Behandlung und umweltverträgliche Entsorgung, hilft, eine mögliche negative Auswirkungen auf die Umwelt und die Gesundheit und fördern die Wiederverwendung und/oder das Recycling der Materialien, zu denen sie gehören. komponierte die Ausrüstung. Der Missbrauch dieses Produkts durch den Benutzer führt dazu, dass Anwendung der in den geltenden Rechtsvorschriften vorgesehenen Verwaltungsstrafen. Im Gerät enthaltene Akkus oder Batterien sind getrennt zu entsorgen. in den entsprechenden Behältern für die Sammlung von Alt-batterien.

ENTSORGUNG VON BATTERIEN UND AKKUMULATOREN

Gemäss der Gesetzesverordnung 188 vom 20. November 2008 zur Umsetzung der Richtlinie 2006/66/EG über Batterien, Akkumulatoren und verwandte Abfälle weist das Symbol der durchgestrichenen Mülltonne auf der Batterie darauf hin, dass es verboten ist, Altbatterien im Hausmüll zu entsorgen.

Batterien und Akkus enthalten stark umweltbelastende Stoffe. Der Benutzer ist verpflichtet, Altbatterien an den Sammelstellen in der Gemeinde oder in den entsprechenden Behältern zu entsorgen. Der Service ist kostenlos. Auf diese Weise werden die gesetzlichen Anforderungen eingehalten und die Umwelt geschont. Die Symbole zur Kennzeichnung gefährlicher Stoffe, die in Batterien enthalten sein können und der Batterien, sind wie folgt: Hg= Quecksilber, Cd= Cadmium, Pb= Blei.
