MANUALE UTENTE Sombrano S+ Glatz

IT Manuale di funzionamento e montaggio 32

Accessori opzionali 33

Dati tecnici 33

Avvertenze di sicurezza 34

Montaggio e messa in funzione 36

Utilizzo 38

Manutenzione e cura 40

Smontaggio 40

Garanzia 41

Smaltimento 41

Utilizzo conforme

Il prodotto è un dispositivo destinato alla protezione del corpo umano dai raggi solari. L'utilizzo del prodotto è consentito solo presso abitazioni private e in ambito alberghiero e della ristorazione, oppure in ambiti simili. L'apparecchio deve essere utilizzato soltanto conformemente agli manuale di funzionamento e montaggio. Ogni utilizzo diverso da quanto previsto nel presente manuale di funzionamento e montaggio, è considerato non conforme. Sono fatte salve le modifiche dovute ai progressi tecnologici. Nelle presenti istruzioni d'uso, l'ombrellone SOMBRANO S+ viene definito anche «prodotto» o «ombrellone».

Terminologia di avvertenza utilizzata

!PERICOLO Situazione di rischio diretto che può causare lesioni gravi, anche mortali.

!ATTENZIONE Situazione di rischio potenziale che può causare lesioni medio-lievi.

!SEGNALAZIONE Una situazione che può causare danni alle cose.

33

Benvenuti

Congratulazioni per l'acquisto del vostro nuovo SOMBRANO S ^+ . Si tratta di un prodotto di alta qualità. Il manuale accompagna il prodotto e contiene importanti informazioni per gli utenti sulla sicurezza, l'utilizzo e lo smaltimento. Prima di utilizzare il prodotto, leggere tutte le informazioni contenute nel manuale. Il prodotto deve essere utilizzato solo come qui descritto e nelle situazioni applicative indicate. Seguendo accuratamente le indicazioni d'uso e cura del prodotto, l'ombrellone SOMBRANO S ^+ funzionerà alla perfezione per molti anni.

Accessori opzionali

Per l'ombrellone è disponibile una vasta gamma di accessori di alta qualità, tra cui i seguenti prodotti perfettamente compatibili:

• Base
• Piastre di montaggio
• Capsula da incassare
• Morsetto murale
• OSYRIION Spot

In caso di interesse rivolgersi al proprio rivenditore GLATZ.

Dati tecnici

Grandezza nominale [cm]	Superficie di base [ m^2 ]	Altezza di chiusura [cm]	Altezza di passaggio [cm]	Altezza totale [cm] chiuso / aperto
ø 350	9.6	90	205	285 / 285
ø 400	12.6	85	210	300 / 295
300 x 300	9	55	215	285 / 285
350 x 350	12.2	40	215	300 / 295
400 x 300	12	35	210	300 / 295

Dettagli quando si usa il capsula da incassare M4

Avvertenze di sicurezza

LEGGERE ATTENTAMENTE TUTTE LE AVVERTENZE DI SICUREZZA E ASSICURARSI DI AVERLE COMPRESE.

• Osservare tutte le indicazioni, in modo da evitare incidenti, incendi, esplosioni, scosse elettriche o altri pericoli, causa a loro volta di danni materiali e/o lesioni gravi, anche mortali.
• Verificare che ogni persona che utilizza il prodotto abbia letto e osservi le avvertenze e le istruzioni per l'uso fornite.
• Conservare questo manuale di funzionamento e montaggio per il futuro. Deve essere trasmesso agli utenti successivi del prodotto.
• Il produttore declina ogni responsabilità per danni materiali o lesioni riconducibili a un errato utilizzo o all'inosservanza delle indicazioni di sicurezza. In questi casi la garanzia legale perde validità.
• L'azione protettiva contro i raggi UV pericolosi varia in base alle condizioni ambientali. Può risultare necessario adottare misure di protezione della pelle supplementari.
• I bambini non devono giocare con il prodotto.
• !PERICOLO Tenere i bambini lontani dai materiali d'imballaggio: pericolo di soffocamento. I bambini non sono in grado di riconoscere adeguatamente i potenziali pericoli. Questo prodotto non è un giocattolo.
• L'utilizzo dell'apparecchio è previsto da parte di bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadeguate, solo con supervisione o istruzione iniziale sull'utilizzo dell'apparecchio da parte di chi è responsabile della loro sicurezza e a fronte di illustrazione degli eventuali pericoli collegati. Gli interventi di pulizia e manutenzione non possono essere svolti da bambini senza sorveglianza.
• Non utilizzare il prodotto in caso di mancanza di concentrazione / attenzione e/o sotto l'effetto di stupefacenti, alcol o farmaci.
• Collocare il prodotto su una base di peso adeguato o una capsula da incasso con ancoraggio sufficientemente fisso.
  • Non far cadere o urtare il prodotto.
• Prima di aprire o chiudere l'ombrellone, verificarne l'ampiezza di apertura.

• Verificare che non siano presenti persone o oggetti nella zona di movimento per l'apertura, la chiusura o l'inclinazione. In caso contrario, si possono verificare lesioni o danni.

• !PERICOLO Chiudere l'ombrellone in caso di aumento del vento, di temporali e / o neve.

• Rispettare le indicazioni relative alla velocità del vento massima consentita, in caso di ancoraggio fisso al suolo (capsula da incasso inserita nel calcestruzzo). Se viene utilizzato un altro metodo di fissaggio, la velocità del vento consentita si riduce.
• Non lasciare incustoditi gli ombrelloni aperti. Legare sempre l'ombrellone chiuso con un legaccio.
• Usare solo accessori e ricambi originali.
• Non è consentito modificare il prodotto o apportare modifiche tecniche.
• Controllare l'ombrellone durante l'apertura e la chiusura.
• La manovella può essere lasciata nell'apposito supporto quando il ombrellone è aperto e chiuso. Conservare la manovella rimossa in un luogo facilmente accessibile in qualsiasi momento.
• Verificare regolarmente la presenza di usura eccessiva o di danni nell'ombrellone e negli accessori. Correggere eventuali anomalie, prima del riutilizzo.
  • Non utilizzare solventi né detergenti abrasivi.
• Conservare l'ombrellone smontato solo in posizione orizzontale.
• Un uso / conservazione improprio può danneggiare il tessuto.
• Utilizzando un ancoraggio fisso al suolo, affidare l'installazione a personale specificatamente addestrato e istruito conformemente a quanto indicato nelle istruzioni di montaggio separate.
• Evitare fiamme libere in prossimità o direttamente sotto l'ombrellone.
• Non collocare oggetti su l'ombrellone e non attaccarli allo stesso.

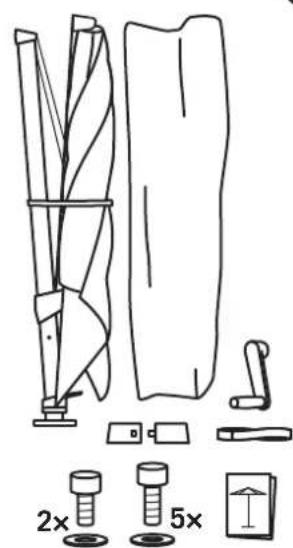

Montaggio e messa in funzione

• Ombrellone
• Manovella
• Supporto girevole con pedale
• Legaccio (solo per qualità dei tessuti 4/5)
• Fodera di protezione
• 5 viti di fissaggio M10 (fissaggio al suolo)
• 5 rondelle
• 2 viti di fissaggio M8 (fissaggio del supporto girevole con pedale)
• 2 rondelle
• 2 brugole
• Copertura del supporto girevole con pedale
• Istruzioni per l'uso

! Smaltire il materiale d'imballaggio in modo appropriato e tenerlo lontano dalla portata dei bambini. Non mettere in funzione il prodotto se è difettoso. In caso di danni, informare immediatamente il vettore / l'impresa di spedizione.

! Collocare con cautela l'ombrellone pulito in posizione orizzontale. L'ombrellone è molto pesante. Lavorare in due e tenere ben fermo l'ombrellone.

(3) Preparare il fissaggio a pavimento

Posizionare il fissaggio a pavimento confor- memente a quanto indicato nelle istruzioni separate.

Grandezza Min.peso Max. intensità del vento* [cm] [kg] [km/h (Bft.)]

ø 350 120 45 (6)
ø 400	180	35 (5)
300×300	120 45 (6)
350×350	180	35 (5)
400×300	180	35 (5)

* Max. intensità del vento con ancoraggio fisso nel suolo.

4.1 4.2 all'indie- tro 5x 4.4 4

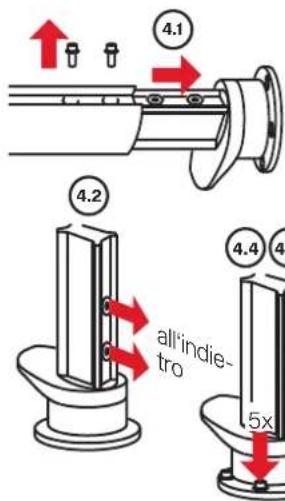

4 Preassemblare il supporto girevole con pedale

1. Estrarre il supporto girevole con pedale dal palo
2. Posizionare il supporto girevole con pedale sul fissaggio al suolo. Il lato con i due fori filettati deve essere rivolto verso la parte posteriore (di spalle al tetto dell'ombrellone)
3. Orientare lo schema di foratura e la posizione
4. Applicare 5 rondelle
5. Preassemblare il supporto girevole con pedale con 5 viti di fissaggio
   Il lato con i due fori filettati deve mostrare verso la parte posteriore (non in direzione ombrellone).

5.1 5.2 5.4 5.5

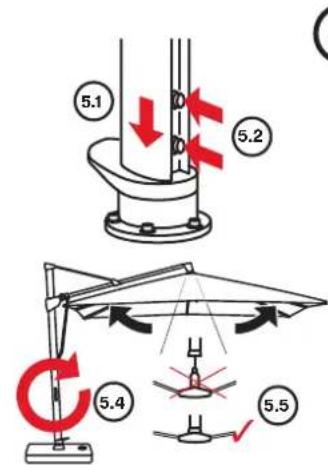

5 Premontare l'ombrellone

1. Posizionare l'ombrellone sul supporto girevole con pedale
2. Avvitare saldamente l'ombrellone al supporto girevole con pedale con 2 rondelle e 2 viti di fissaggio (20 Nm)
3. Slacciare il legaccio/nastro, allentare le stecche e tirarle leggermente verso l'esterno
4. Montare la manovella nel supporto della manovella e aprire il parasole con la manovella
5. Accertarsi che gli elementi interni si incastrino tra di loro

! L'ombrellone è molto pesante. Lavorare in due e tenere ben fermo l'ombrellone.

⑥ Fissare l'ombrellone

1. Orientare definitivamente la posizione dell'ombrellone
2. Avvitare saldamente 5 viti di fissaggio (56 Nm)
3. Inserire e fare scattare in posizione su entrambi i lati la copertura del supporto girevole con pedale
4. Chiudere l'ombrellone

Utilizzo

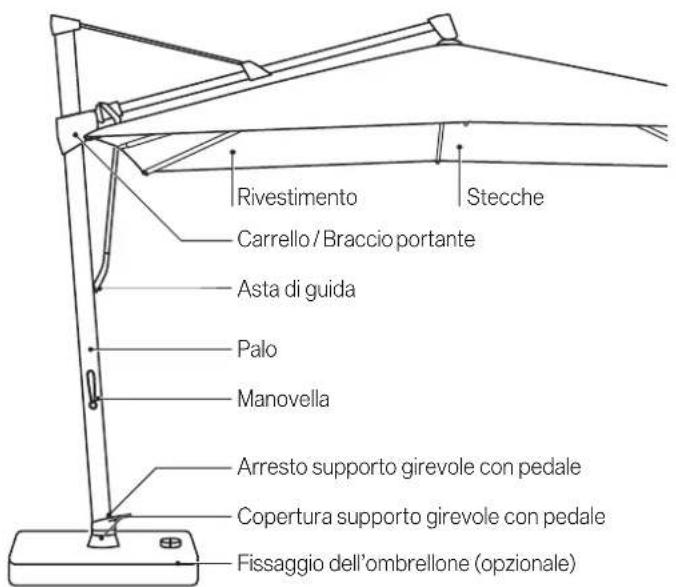

Rivestimento Stecche Carrello / Braccio portante Asta di guida Palo Manovella Arresto supporto girevole con pedale Copertura supporto girevole con pedale Fissaggio dell'ombrellone (opzionale)

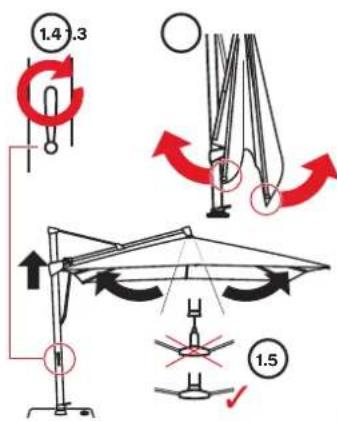

(1) Aprire l'ombrellone

1. Rimuovere tutte le fodere di protezione
2. Slegare il legaccio / il nastro
3. Allentare le stecche e tirarle leggermente verso l'esterno
4. Montare la manovella nel supporto della manovella e aprire il parasole con la manovella
5. Assicurarsi che i componenti interni combacino correttamente

1.4 1.3 1.5

! Quando si apre/chiude, non appoggiare la mano sotto/sopra il carrello. L'ombrellone si porta automaticamente in posizione orizzontale. Per un utilizzo sicuro, i componenti interni devono combaciare perfettamente tra loro!

2.2 360° 2.1

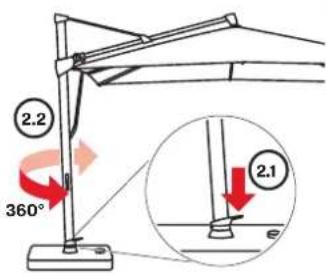

2 Girare l'ombrellone

1. Spingere verso il basso l'arresto del supporto girevole con pedale
2. Girare l'ombrellone sul palo nella posizione desiderata
3. Rilasciare l'arresto del supporto girevole con pedale
4. Accertarsi che l'ombrellone sia bloccato del tutto

! Durante la rotazione accertarsi che l'ombrellone non tocchi da nessuna parte.

3.1 3.3 3.2 3.4

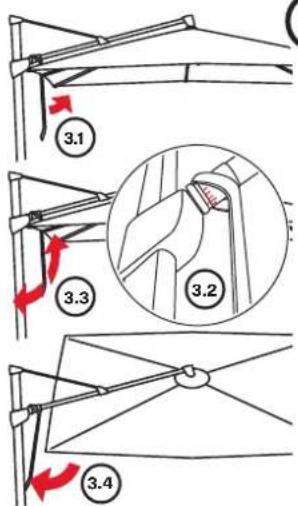

3) Regolare l'inclinazione

1. Estrarla l'asta di guida dalla scanalatura del palo fino a quando il braccio portante sarà sganciato
2. Sulla scala selezionare l'inclinazione desiderata, agganciare in quel punto l'asta di guida
3. Allentare l'asta di guida verso il basso in direzione del palo. Il tetto dell'ombrellone si inclina di conseguenza.
4. Inserire l'asta di guida nella scanalatura del palo

! L'inclinazione è consentita soltanto nell'ambito della scala. Dopo aver regolato l'inclinazione, accertarsi che l'asta di guida sia nuovamente scattata in sicurezza in posizione nella scanalatura del palo.

4.2 4.3 4.4 4.5

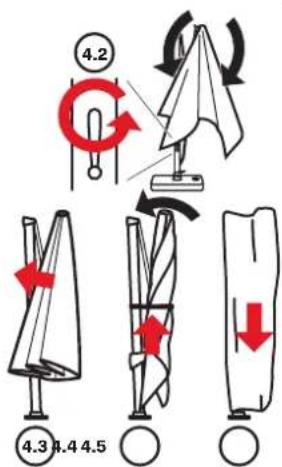

4) Chiusura dell'ombrellone

1. Posizionare il tetto dell'ombrellone diritto
2. Girare la manovella manuale per chiudere l'ombrellone
3. Estrarre e avvolgere i lembi di stoffa
4. Fissare il legaccio / il nastro
5. Se necessario, inserire la fodera di protezione

! Avvolgere e impacchettare l'ombrello ne solo se completamente asciutto.

Cura e manutenzione

• Fa rasciugare l'ombrellone aperto, per evitare la formazione di muffa e lo scolorimento.
• La fodera di protezione protegge l'ombrellone e ne prolunga la durata.
• Inserire la fodera di protezione solo sull'ombrellone asciutto.
  • Non lavare la fodera né in lavatrice né a secco.
• Raccomandazione: rimuovere la manovella prima di montare la fodera di protezione.
• Se necessario, pulire il rivestimento dell'ombrellone con acqua tiepida e detergente delicato, utilizzando una spugna.
• Non utilizzare candeggianti né oggetti appuntiti, per non danneggiare il rivestimento.
• Verificare regolarmente la presenza di viti allentate ed eventualmente serrarle.
• Se l'ombrellone viene collocato il posizione molto esposta, bisogna prevedere un'usura maggiore. In questi casi, si consiglia una maggiore cura e manutenzione.
• Nella maggior parte dei casi, gli ombrelloni difettosi vengono riparati dal proprio rivenditore GLATZ. Utilizzare esclusivamente ricambi originali GLATZ:.

Smontaggio

Smontare l'ombrellone in caso di inutilizzo prolungato.

PERICOLO! PERICOLO DI RIBALTAMENTO. PERICOLO DI LESIONI DOVUTE AL RIBALTAMENTO DELL'OMBRELLONE.

1. Chiudere adeguatamente e legare l'ombrellone.
2. Smontare l'ombrellone eseguendo la procedura di montaggio in senso inverso.
3. Riporre orizzontalmente l'ombrellone e tutti gli accessori in un luogo asciutto.

Garanzia

Prima di specire il prodotto, contattare il proprio rivenditore GLATZ. La garanzia dell'ombrellone è valida per 24 mesi dalla data di acquisto. La garanzia decade nei seguenti casi:

• Atti violenti esterni
• Utilizzo e manutenzione dell'ombrellone impropri
  • Danni per cause di forza maggiore

La garanzia in caso di vento con ombrellone aperto è limitata. La velocità del vento massima consentita richiede sempre un ancoraggio fisso al suolo. In caso di più ombrelloni, mantenere una distanza minima di 20 cm tra 2 ombrelloni. La stessa distanza di 20 cm deve essere mantenuta tra l'ombrellone e la parete.

Smaltimento

Questo simbolo apposto sul prodotto, sugli accessori o sull'imballo indica che questi non devono essere smaltiti nella raccolta domestica indifferenziata, bensì separatamente. Smaltire il prodotto presso un apposito centro di raccolta per il riciclo.

L'imballo è realizzato con materiali ecosostenibili che possono essere smaltiti nelle attrezzature di riciclo locali. Il corretto smaltimento degli imballaggi e dei residui di imballaggio, contribuisce a evitare i rischi per l'ambiente e la salute. Il prodotto è costituito di metallo e parti in plastica. Lo smaltimento a fine vita deve avvenire conformemente alle prescrizioni regionali ambientali e in materia di rifiuti.

42
