MANUALE UTENTE PORT15UHF-MKII-TWS IBIZA SOUND

CE In conformità con gli standard dell'Unione Europea

Il prodotto è solo per uso interno

IMPORTANTI ISTRUZIONI DI SICU-REZZA E AVVERTENZE DI PERICOLO

- Si prega di leggere attentamente questo manuale e di conservarlo per riferimento futuro.

- Tutte le istruzioni e le avvertenze di sicurezza devono essere rispettate. Fanno parte del manuale e devono essere conservati insieme al manuale.

- Il mancato rispetto di queste istruzioni invaliderà qualsiasi richiesta di garanzia. Non ci assumiamo alcuna responsabilità per eventuali danni derivanti da ciò.

- Non ci assumiamo alcuna responsabilità per lesioni personali o danni materiali causati da un utilizzo improprio o dal mancato rispetto delle istruzioni di sicurezza. In tali casi, qualsiasi richiesta di garanzia sarà nulla.

- Non autorizzate all'unità non sono consentite per motivi di sicurezza e di licenza (CE).

- L'apparecchio è approvato solo per l'uso in spazi chiusi e asciutti. Non utilizzare l'apparecchio vicino all'acqua, ad esempio nei bagni o vicino alle piscine.

- Durante il funzionamento l'apparecchio non deve essere esposto a temperature estreme (< +5°C / > +35°C).

- Non esporre l'apparecchio a forti vibrazioni o carichi meccanici pesanti.

- Non esporre l'apparecchio a umidità eccessiva (ad es. gocciolamenti o spruzzi). Non posizionare oggetti pieni di liquidi, come bicchieri o vasi, sopra o accanto all'apparecchio. Potrebbero cadere e causare la fuoriuscita di acqua nella macchina. Non versare mai liquidi sull'apparecchio. Non posizionare piccoli oggetti, come monete o graffette, sulla macchina poiché potrebbero cadere all'interno della macchina. Il rischio di incendio o di scossa elettrica mortale è elevato! Se liquidi o oggetti cadono all'interno dell'apparecchio, scollegare immediatamente l'apparecchio dalla presa a muro e contattare un centro di assistenza autorizzato.

- Scollegare sempre il cavo di alimentazione dalla presa a muro

a) prima di pulire la macchina.
b) Durante i temporali.
c) Se si prevede di non utilizzare l'apparecchio

per un lungo periodo (>1 settimana).

• Tenere gli apparecchi elettrici fuori dalla portata dei bambini. Prestare particolare attenzione in presenza di bambini. I bambini non sono consapevoli dei pericoli derivanti da un uso improprio degli apparecchi elettrici. I bambini
  potrebbero tentare di inserire oggetti nell'apparecchio. Esiste il pericolo di morte per scossa elettrica.
• Non lasciare l'apparecchio incustodito mentre è in uso.
• Non posizionare mai l'apparecchio su una superficie instabile o in movimento. l'apparecchio potrebbe cadere, provocando lesioni alle persone o danni all'apparecchio.
• Quando si utilizza un rack, assicurarsi che sia in una posizione stabile e che sia trasportato in modo sicuro. L'installazione su superfici irregolari e inclinate o l'arresto improvviso del rack durante il trasporto potrebbero causare il ribaltamento del rack o la caduta dell'apparecchiatura dal o fuori dal rack, con conseguenti lesioni alle persone.
• I componenti sotto tensione possono essere esposti aprendo le coperture o rimuovendo i componenti (a meno che ciò non possa essere fatto senza strumenti). I punti di contatto possono anche essere attivi. Se l'apparecchiatura deve essere aperta per calibrare, sottoporre a manutenzione, riparare o sostituire componenti o sottogruppi, deve prima essere scollegata da tutte le fonti di tensione. Se è necessario lasciare l'apparecchio aperto e sotto tensione durante la manutenzione o la riparazione, questo lavoro può essere eseguito solo da uno specialista che abbia familiarità con i rischi connessi e le normative pertinenti.
• Non collegare mai l'apparecchio direttamente dopo averlo spostato da una stanza fredda a una stanza calda. La condensa che si forma potrebbe distruggere l'unità o causare scosse elettriche. Lasciare che l'unità raggiunga la temperatura ambiente prima di collegarla. Attendere l'evaporazione della condensa. L'operazione potrebbe richiedere diverse ore.
• Non posizionare fiamme libere, come candele accese, sopra o vicino all'apparecchio.
• Non posizionare l'apparecchio su superfici morbide come tappeti o letti. Non coprire le aperture di ventilazione dell'apparecchio. Non ostruire la circolazione dell'aria con oggetti come riviste, tovaglie o tende. Ciò impedirà la dissipazione del calore dall'apparecchio e potrebbe causare il surriscaldamento.
• Utilizzare l'apparecchio solo in un clima moderato, non in ambienti tropicali.

PER TUTTI I PAESI DELL'UE

Per i prodotti che includono l'uscita audio

Prevenire la perdita dell'udito

ATTENZIONE: si può verificare una perdita permanente dell'udito se gli auricolari o le cuffie vengono

utilizzati ad alto volume per periodi prolungati.

Per la Francia, i prodotti sono stati testati per soddisfare i requisiti di livello di pressione sonora della norma NF EN 50332 L.5232-1 applicabile.

NOTA: per evitare possibili danni all'udito, non ascoltare ad alto volume per lunghi periodi di tempo.

AVVISO RAEE

La Direttiva sui Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE), entrata in vigore come legge europea il 14/02/2014, ha comportato un cambiamento importante nel trattamento delle apparecchiature elettriche a fine vita.

L'obiettivo principale di questa Diret-

tiva è prevenire i rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e promuovere il riutilizzo, il riciclaggio e altre forme di recupero di tali rifiuti al fine di ridurne lo smaltimento.

Il logo RAEE sul prodotto o sulla sua scatola che indica la raccolta di apparecchiature elettriche ed elettroniche è costituito dal bidone della spazzatura barrato, come mostrato di seguito.

Questo prodotto non deve essere smaltito con gli altri rifiuti domestici. È tua responsabilità smaltire le tue apparecchiature elettriche ed elettroniche di scarto in un punto di raccolta designato per il riciclaggio per contribuire a preservare le risorse naturali. Per saperne di più sui corretti punti di riciclaggio e raccolta, contatta l'autorità locale, il servizio di smaltimento dei rifiuti domestici o il negozio in cui hai acquistato il prodotto.

CONFORMITÀ ROHS

Questo prodotto è conforme alla Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

LOTRONIC International dichiara che questa apparecchiatura è conforme alla direttiva EMC 2014/30/UE e alla direttiva LVD 2014/35/UE. La dichiarazione di conformità può essere consultata nella sezione supporto del nostro sito Web, accessibile da www.lotronic.net.

LOTRONIC International dichiara che questa apparecchiatura è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva 2014/53/UE. La dichiarazione di conformità può essere consultata nella sezione supporto del nostro sito Web, accessibile da www.lotronic.net.

RACCOMANDAZIONI PER LE BATTERIE

Questo simbolo indica che le batterie usate non devono essere smaltite con i rifiuti domestici, ma devono essere smal-

tite correttamente in conformità con le normative locali.

Le batterie non devono essere esposte a calore eccessivo come luce solare, fuoco o simili.

Se le batterie interne non devono essere utilizzate, rimuoverle per evitare danni dovuti a perdite o corrosione.

ATTENZIONE: pericolo di esplosione se la batteria viene sostituita in modo errato. Sostituire solo con lo stesso tipo o equivalente.

AVVERTENZA: non ingoiare la batteria. Rischio di ustioni chimiche. Tenere le batterie nuove e usate fuori dalla portata dei bambini.

Se il vano batteria non si chiude correttamente, smettere di utilizzare il prodotto e tenerlo fuori dalla portata dei bambini.

In caso di dubbi sul fatto che le batterie siano state ingerite o introdotte in un'altra parte del corpo, consultare immediatamente un medico.

CONTENUTO DELLA SCATOLA

• Altoparlante
• Microfono UHF portatile (863 MHz)
• Microfono headset con trasmettitore con clip da cintura (865 MHz)
• Telecomando
  • Copertura di protezione
  • Cavo di alimentazione
• Guida Rapida

PANORAMICA DEL PRODOTTO / PANNELLO POSTERIORE

1. Ingresso USB

Collegare un dispositivo di archiviazione USB che contenga file MP3 (formato: exFat32).

2. Slot per scheda SD

Collega una scheda SD che contiene file MP3 (formato: exFat32).

3. Display

Mostra informazioni sulla modalità corrente, traccia, timer, equalizzatore, numero di tracce sul dispositivo, ecc.

CONTROLLI MULTIMEDIALI

4. Avanti / Precedente

Passa alla traccia successiva / precedente del lettore USB/SD. Premere a lungo per aumentare / diminuire il volume del lettore USB/SD.

5. Modalità

Selezionare tra Bluetooth (standard), USB, SD, Linea (commuta solo tra gli ingressi attivi).

Premere a lungo per accedere al menu.

Navigare nel menu utilizzando i pulsanti Precedente/Successivo.

Utilizzare Play per accedere a un menu.

Utilizzare la modalità per uscire.

Menù principale:

MUSICA - INGRESSO AUDIO - IMPOSTAZIONI

MUSICA:

Modalità di ripetizione: Tutto, cartella, singolo, casuale.

Modalità EQ: Normale, popolare, Rock&Roll, jazz, classico, morbido, subwoofer.

Navigazione tra dei file: sfoglia cartelle e file.

INGRESSO AUDIO: cambia la sorgente.

IMPOSTAZIONI:

Durata dell'illuminazione del display: 0-240 s.

Contrasto: 0-20 (il valore predefinito è 10).

Versione firmware: mostra la versione.

Impostazioni di fabbrica: ripristina le impostazioni predefinite.

6. Pulsante EQ

Premi per scorrere tra Normale, Pop, Rock, Classico, Soft, Subwoofer.

7. Pulsante TWS

Premi per commutare l'unità in modalità di associazione TWS per connetterti a un 2º box PORT-UHF-MKII.

8. Tasto REC

Avvia/arresta la registrazione del microfono quando è collegato un dispositivo USB/SD. Tenere premuto per eliminare il file. Utilizzare il pulsante PLAY/PAUSE per mettere in pausa e riprendere la registrazione.

9. Riproduci/Pausa

Premere per riprodurre/mettere in pausa/ri-

prendere una traccia sul lettore USB/SD.

CONTROLLI DEL SUONO

10. Controllo degli acuti / bassi

Regola il livello degli acuti / dei bassi.

11. Controllo del volume principale

Controlla il volume generale del lettore USB/SD e dei microfoni UHF.

12. Controllo dell'eco

Regola l'effetto eco dei microfoni.

13. VOLUME DEL MIC

Regola il volume degli ingressi MIC cablati.

14. Controllo vocale (VOX/VCV)

Interruttore ON/OFF. Quando è impostato su ON, il volume della musica diminuirà quando qualcuno parla nel microfono.

INGRESSI / USCITE

15. Ingresso MIC1/chitarra

Ingresso per microfono cablato 1 o chitarra: jack di ingresso mono da 1/4" per il collegamento di un microfono cablato o di una chitarra.

16. Ingresso MIC2

Ingresso per microfono a filo 2: ingresso mono da 1/4" per un altro microfono a filo.

17. USCITA MIX / USCITA RCA

Collega le uscite dei canali sinistro e destro all'ingresso di un mixer, amplificatore o secondo altoparlante.

18. LINEA IN/RCA IN

Collegare a un dispositivo audio esterno utilizzando un cavo audio RCA sinistro e destro (non in dotazione).

19. Ingresso AUX/jack da 3,5 mm

Collegare a un dispositivo audio esterno utilizzando un cavo audio da 3,5 mm (non in dotazione).

SEZIONE WIRELESS

1. MIC ON/OFF/Controllo volume A (microfono da mano 863 MHz)

Ruotare per accendere il microfono da mano e regolare il volume.

21. LED RF del canale MIC A

Si illumina di rosso quando è associato al microfono 863 MHz.

LED ON del canale microfono A

Si illumina di blu quando il microfono da mano è acceso.

LED AF del canale MIC A

Si illumina di verde quando si parla nel microfono da mano.

22. MIC ON/OFF/Controllo volume B (microfono headset 865 MHz)

Ruotare per accendere il microfono headset e regolare il volume

23. LED RF del canale MIC B

Si illumina di rosso quando è associato al microfono headset 865 MHz.

LED ON del canale microfono B

Si illumina di blu quando il microfono headset è acceso.

LED AF del canale MIC B

Si illumina di verde quando si parla nel micro- fono headset

RECONNESSIONE ELETTRICA

24. Ingresso alimentazione CC

Collegare l'adattatore di rete in dotazione all'ingresso 15V 4A (24) sul pannello posteriore.

25. LED di alimentazione

Si illumina in verde quando l'altoparlante è acceso. Si illumina in rosso quando acceso con batteria scarica.

26. Interruttore di alimentazione principale

Premere sulla posizione ON per accendere l'altoparlante.

27. Indicatore LED di carica

Si illumina in rosso quando la batteria deve essere ricaricata. Si illumina in arancione quando la batteria è in carica. Si illumina in verde quando la batteria è completamente carica.

ALIMENTAZIONE: FUNZIONAMENTO A BATTERIA E CA

PRIMA CARICA

Prima di utilizzare questo sistema per la prima volta, collegare l'adattatore di rete in dotazione all'ingresso 15V 4A (24) sul pannello posteriore e l'altra estremità ad una presa a muro adatta. Assicurarsi che l'INDICATORE DI CARICA" sia acceso per 14 ore consecutive.

QUANDO DOVREBBE ESSERE CARICATO L'AL- TOPARLANTE PORTUALE?

Si prega di caricare la batteria quando l'indicatore CHARGE (25) si illumina di rosso.

Si prega di caricare regolarmente la batteria dopo ogni utilizzo, non aspettare che sia scarica!

Collegare un'estremità del cavo di alimentazione alla presa di rete (24) sul pannello posteriore e l'altra estremità ad una presa a muro adatta.

Durante la ricarica, l'indicatore LED sarà arancione. Diventerà verde quando la batteria è completamente carica.

NOTA: spegnere l'interruttore di alimentazione una volta terminato di utilizzare il sistema.

NOTA IMPORTANTE SULLE BATTERIE AL PIOMBO

1. PRIMA di utilizzare l'apparecchio per la prima volta, caricare completamente la batteria senza interruzioni.

2. Caricare regolarmente la batteria dopo ogni utilizzo. Non aspettare che la batteria sia scarica!

3. NON lasciare che la batteria si scarichi completamente, poiché ciò causerebbe la perdita del 20% della sua capacità o addirittura si danneggerebbe completamente! Se la tensione è troppo bassa i circuiti interni non verranno alimentati e sarà impossibile ricaricare la batteria!

4. Se non si utilizza l'unità per un lungo periodo, si consiglia di caricarla una volta al mese.

La durata della batteria dipende dal rispetto di queste raccomandazioni.

\*\* LE BATTERIE NON SONO COPERTE DA GARANZIA \*\*

Non possiamo essere ritenuti responsabili per batterie danneggiate a seguito della mancata osservanza di queste regole fondamentali.

TELECOMANDO

INSTALLAZIONE DELLE BATTERIE NEL TELECOMANDO

La batteria del telecomando (CR2025) è inclusa e in posizione, è sufficiente estrarre la striscia di plastica affinché il telecomando funzioni.

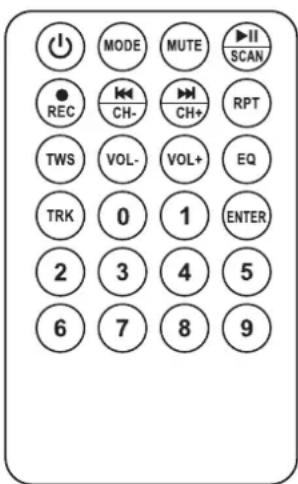

TELECOMANDO PER LETTORE USB/SD

MODE MUTE ▶II SCAN REC CH- CH+ RPT TWS VOL- VOL+ EQ TRK 0 1 ENTER 2 3 4 5 6 7 8 9

Si prega di notare che il telecomando controlla solo il lettore multimediale, non le altre sorgenti di ingresso dell'apparecchio. Se il volume del lettore multimediale è impostato al minimo, non verrà emesso alcun suono, anche se il controllo del volume principale dell'altoparlante è impostato al massimo.

ON/OFF: accende e spegne il lettore.

MODALITÀ: premere finché non viene visualizzata la modalità desiderata.

MUTE: disattivà o ripristina il volume.

Riproduci/Pausa: premere per riprodurre/mettere in pausa/riprendere una traccia sul lettore USB/SD.

REC: premere per avviare/interrompere la registrazione quando è collegato un dispositivo USB/SD.

◀: Ritorna alla traccia precedente.

▶ Passa alla traccia successiva.

REPEAT: premere per modificare la modalità di ripetizione: una, tutte le tracce, nessuna ripetizione.

TWS: premere per commutare l'unità in modalità di associazione TWS per connettersi a un box 2. PORT-UHF-MKII

VOL-: diminuire il volume del lettore multimediale.

VOL+: aumentare il volume del lettore USB/SD

EQ: selezionare tra diverse modalità audio (Rock, Pop, Jazz, Classic, Flat)

TRK: selezione traccia. Premere il pulsante TRK, selezionare una traccia tramite i tasti numerici (0-9) e premere ENTER per confermare

Pulsanti numerici: premere il numero della traccia desiderata

ENTER: una volta effettuata la selezione, premere ENTER per confermare.

USANDO IL TUO PORT

COME ASSOCIARE IL BLUETOOTH AI DISPOSITIVI

Attiva la funzione Bluetooth sul tuo dispositivo BT, cerca "IBIZA-PORT" nell'elenco dei dispositivi trovati e connettiti allo speaker.

Una volta connesso a un dispositivo in BT, puoi usare il pulsante MODE per passare da Line a BT. Il pulsante MODE funziona solo tra sorgenti attive e connesse.

Riproduci/metti in pausa la musica sul tuo dispositivo BT connesso.

Ti consigliamo di impostare il volume del dispositivo associato al massimo e di regolarlo sullo speaker stesso.

CONNESSIONE TWS

Questa funzione consente di associare 2 unità della gamma PORT-UHF-MKII a 1 singola sorgente Bluetooth per goderti un suono stereo wireless.

Disattiva la funzione Bluetooth sul tuo smartphone. Accendi entrambi gli speaker e tieni premuto il pulsante "TWS" (7) su uno degli speaker (speaker master) per alcuni secondi. Se la connessione è andata a buon fine, sentirai il messaggio "canale sinistro" dallo speaker master e "canale destro" dallo speaker slave.

Attiva la funzione Bluetooth del tuo smartphone e seleziona IBIZA-PORT nell'elenco dei dispositivi trovati. Ora l'altoparlante master è connesso alla tua sorgente Bluetooth. Dopodiché, puoi usare qualsiasi modalità per riprodurre musica in modalità TWS.

LETTORE USB/SD

Inserire una chiavetta USB (1) o una scheda SD (2) nell'apposita presa.

La chiave USB deve essere formattata in exFat o FAT32 per essere riconosciuta. Se il dispositivo di archiviazione ad alta capacità non funziona sull'altoparlante, utilizzare un dispositivo di archiviazione di capacità inferiore.

L'unità passerà automaticamente al lettore USB/SD quando viene rilevato un dispositivo e inizierà la lettura.

È possibile passare tra i dispositivi collegati e gli ingressi utilizzando il pulsante MODE (5).

Selezionare una traccia utilizzando i pulsanti o

» sull'altoparlante o sul telecomando e premere » (9) per mettere in pausa o riprendere la riproduzione.

Per regolare il volume dell'altoparlante USB/SD, sono disponibili 2 volumi separati:

- Volume principale dell'altoparlante.

- Volume USB/SD del lettore (può essere aumentato o diminuito sull'altoparlante utilizzando i pulsanti Precedente/Successivo o il telecomando).

Collegare una spina RCA alle prese LINE IN (18). Se LINE non viene visualizzato per impostazione predefinita, premere il pulsante MODE (5) finché non viene visualizzato LINE.

Regolare il controllo del volume della sorgente di linea (11).

Puoi collegare qualsiasi dispositivo di linea (mixer, amplificatore, un altro altoparlante attivo, TV, ecc.) a questo ingresso RCA.

COLLEGAMENTI AUX IN (JACK DA 3,5 MM)

Collega qualsiasi dispositivo dotato di connettore da 3,5 mm, come un computer, uno smartphone o un tablet, per riprodurre i tuoi contenuti sulla PORT.

Se LINE/AUX non viene visualizzato per impostazione predefinita, premere il pulsante MODE (5) finché non viene visualizzato LINE.

JACK 6.35: COLLEGAMENTO MICROFONO/CHITARRA

Collega i microfoni cablati agli ingressi jack da 1/4" (15 o 16) per cantare o parlare, oppure una chitarra a MIC1 (15) per suonare la chitarra utilizzando PORT come amplificatore.

Il volume dei microfoni a filo e della chitarra può essere regolato utilizzando la manopola del volume MIC dedicata (15).

MICROFONI

Sono forniti in dotazione un microfono manuale wireless (canale A - 863 MHz) e un microfono headset wireless con trasmettitore a clip da cintura (canale B - 865 MHz).

Ruotare il pulsante UHF ON/OFF/Volume (20 o 22) per accendere il microfono wireless palmare o auricolare. L'indicatore ON (21 o 23) si illuminerà in blu.

Accendere il microfono a mano e/o il microfono headset (interruttore ON/OFF sul microfono o trasmettitore con clip da cintura).

Regolare il volume dell'altoparlante al livello desiderato utilizzando il controllo del volume dedicato. Per il microfono headset, regolare anche il volume sul trasmettitore della clip da cintura. Se uno dei controlli del volume è impostato al minimo, non verrà emesso alcun suono.

CANTANDO INSIEME

Se vuoi cantare seguendo la musica, attiva la funzione microfono wireless (20 o 22) e accendi il microfono wireless oppure collega un microfono con filo a MIC INPUT (15 o 16). Regolare il volume del microfono a filo utilizzando il controllo MIC VOL (15). Regolare il volume dei microfoni wireless utilizzando il pulsante (20 o 22).

UTILIZZO DELLA FUNZIONE VOX (VOCE)

Quando la funzione VOX è attivata, il livello della musica diminuisce quando qualcuno parla in uno dei microfoni. Il livello della musica ritorna normale quando l'utente smette di parlare nel microfono.

Per attivare questa funzione, posizionare l'interruttore VCV (14) su on. Per disattivare questa funzione, impostare l'interruttore su off.

FUNZIONE DI REGISTRAZIONE (REC)

Tieni presente che è possibile registrare SOLO IL SUONO DAI MICROFONI (microfoni wireless, microfoni cablati collegati e/o chitarra). È possibile registrare solo su un dispositivo USB o SD.

Per avviare la registrazione, premere il pulsante RECORD (8) sull'altoparlante o il pulsante RECORD sul telecomando.

Viene creato un file sulla chiavetta USB o sulla scheda SD (in una cartella specifica nella radice del dispositivo USB/SD).

Per interrompere la registrazione, premere nuovamente il pulsante RECORD.

Per ascoltare la tua registrazione, seleziona il brano sulla scheda SD o sulla chiavetta USB.

Tieni presente che non puoi utilizzare lo stesso dispositivo USB/SD per riprodurre e registrare contemporaneamente.

CONTROLLI DEL VOLUME

Ogni sezione di ingresso (lettore multimediale, microfoni a filo, microfoni wireless) ha i propri controlli di volume, che devono essere regolati sul retro degli altoparlanti, ad eccezione del lettore multimediale, che può essere regolato con il telecomando.

Se questi controlli sono impostati al minimo, non verrà emesso alcun suono anche se il volume principale è impostato al massimo.

Imposta il volume principale su un livello appropriato e regola il volume dei singoli ingressi utilizzando i rispettivi controlli del volume.

Entrambi i microfoni UHF wireless sono disponibili in entrambe le frequenze.

Quindi, se preferisci usare 2 microfoni da mano o 2 microfoni headset, puoi farlo.

Di seguito sono riportati i codici ordine

Per il microfono palmare nella frequenza 865MHz, ordina:

PORTUHF-HAND2 (codice: 16-6091

Per il microfono con auricolare nella frequenza 863MHz, ordina:

PORTUHF-HEAD (codice: 15-6092)

CURA

Scollegare la macchina prima della pulizia. Non utilizzare detersivi aggressivi. Utilizzare un panno pulito per rimuovere polvere o sporco dal prodotto. Non siamo responsabili per danni causati da manipolazione errata, uso improprio o usura. Ci riserviamo il diritto di apportare modifiche tecniche senza preavviso..

SPECIFICHE

Woofer ....da 15"/38 cm

Tweeter ....driver a compressione da 1"/25mm

Sensibilità 101 dB±2 dB

SPL massimo....115 dB

Impedenza 4 Ohm

Intervallo di frequenza 40-20.000 Hz

Batteria integrata .....PIOMBO-ACID 12V/4,5Ah

Batteria di ricambio rif. .....BAT-PORT7.2A - 15-6012

Formato USB ......FAT32

Formati supportati ....mp3, .wma, .wav

Frequenza Bluetooth 2402-2480 MHz

Potenza RF massimo di Bluetooth ....3.29 dBm

Frequenza del microfono portatile UHF. ..863 MHz

Microfono di mano sostituisce ....

.PORTUHF-HAND - 15-6090

Frequenza microfono headset. 865 MHz

Microfono headset sostituisce ....

..PORTUHF-HEAD2-15-6093

Potenza RF massimo micro di mano .....8.37 dBm

Potenza RF massimo micro headset .....8.16 dBm

Batteria del telecomando CR2025

Alimentazione CC 15V=4A

Dimensioni del prodotto .....440 x 400 x 690mm

Peso netto 18.5 kg

RISOLUZIONE DEI PROBLEMI

SISTEMA

L'altoparlante non si accende

- La batteria è scarica e l'adattatore CA non è collegato correttamente.

BATTERIA

II LED è ancora rosso

- Controllare che la spina di alimentazione sia collegata correttamente.

La batteria è ancora scarica dopo ore di ricarica

- Potrebbe non essere possibile caricare una batteria troppo vecchia o che non è stata caricata secondo le avvertenze sulla batteria. L'altoparlante necessita di una nuova batteria.

SUONO

Nessun suono all'accensione

- Collega un dispositivo all'altoparlante (USB/SD, jack AUX IN da 3,5 mm, RCA) e assicurati che funzioni.

- Controllare il controllo del volume sull'altoparlante e il volume del dispositivo sorgente collegato.

Il volume è molto basso

- Controllare il controllo del volume sull'altoparlante e il volume del dispositivo sorgente collegato.

- Se stai utilizzando un dispositivo USB/SD, controlla anche il volume del lettore interno tenendo premuto il pulsante Avanti.

LETTORE USB/SD

La chiave USB/scheda SD non legge la musica

- Verificare che il dispositivo USB sia formattato in exFAT /FAT32.

- Verificare che il dispositivo USB/SD sia inserito correttamente.

- Controllare il volume principale (11) e il volume del lettore MP3 (4 - pressione lunga).

- L'ingresso USB non funziona per collegare un altro dispositivo con USB (come un computer), per riprodurre musica con USB, inserire una chiavetta USB.

BLUETOOTH

Disconnessione BT

- Prova a spostare il dispositivo che desideri connettere più vicino all'altoparlante.

PORTA non trovata dal dispositivo BT

- Controlla la funzione BT del tuo dispositivo.

- Verifica che nessun altro dispositivo sia attualmente collegato all'altoparlante.

MICROFONO

Il microfono non si collega

• Verificare che la funzione UHF sull'altoparlante sia attivata.
• Controlla che il microfono sia acceso.
• Sostituisci la batteria attuale nel microfono.

TELECOMANDA

Non funziona

• Controllare la batteria del telecomando (CR2025)
• Prova a puntare direttamente verso il ricevitore IR posizionato sul pannello posteriore dell'alto-parlante.
• Tieni presente che il telecomando controlla solo il lettore USB/SD

OGGETTI MANCANTI

Mancano alcune parti

• Controllare tutte le aperture del cartone, alcuni articoli sono posizionati nella schiuma nella parte superiore e inferiore del prodotto/cartone.
• Verificare che tutti i componenti, la schiuma e i materiali protettivi siano stati rimossi dal cartone.

VIKTIGA SÄKERHETSINSTRUKTIONER OCH FAROVARNINGAR

FÖRKLARING AV TECKEN

Uppfyller CE-standarder
