MANUALE UTENTE BP409C BEKO

Prima dell'utilizzo, leggere il presente manuale.

Gentile Cliente,

grazie per aver scelto un prodotto Beko. Ci auguriamo che sia soddisfatto del prodotto che è stato realizzato secondo elevati standard di qualità e con una tecnologia all'avanguardia. Prima di utilizzare il prodotto, si raccomanda di leggere attentamente tutto il manuale e i documenti che lo accompagnano avendo cura di conservarli per un riferimento futuro. In caso di cessione del prodotto a terzi, si raccomanda di fornire anche il manuale utente. Seguire sempre tutte le avvertenze e le informazioni riportate nel presente manuale.

Significato dei simboli

I seguenti simboli sono utilizzati in diverse sezioni del presente manuale:

Informazioni importanti o suggerimenti pratici sull'utilizzo.

Avvertenza: situazioni che mettono a rischio l'incolumità di persone o cose.

Avvertenza: operazioni da non eseguire mai.

Attenzione: rischio di scosse elettriche.

Questo simbolo indica che sono disponibili informazioni quali il manuale operativo o il manuale di installazione.

Non coprirlo.

Questo simbolo indica che il manuale operativo deve essere letto con attenzione.

Questo simbolo indica che il personale addetto all'assistenza deve maneggiare questo dispositivo con riferimento al manuale di installazione.

(Per il tipo con gas R32/R290)

Questo simbolo indica che questo dispositivo usa un refrigerante infiammabile. Se il refrigerante perde ed è esposto a una fonte di ignizione esterna, c'è un rischio di incendio.

SOMMARIO

1 Informazioni sulla sicurezza 46

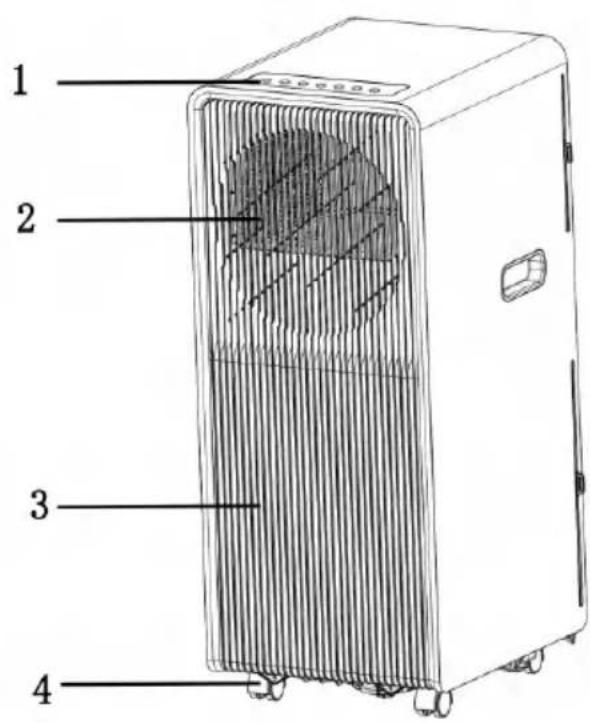

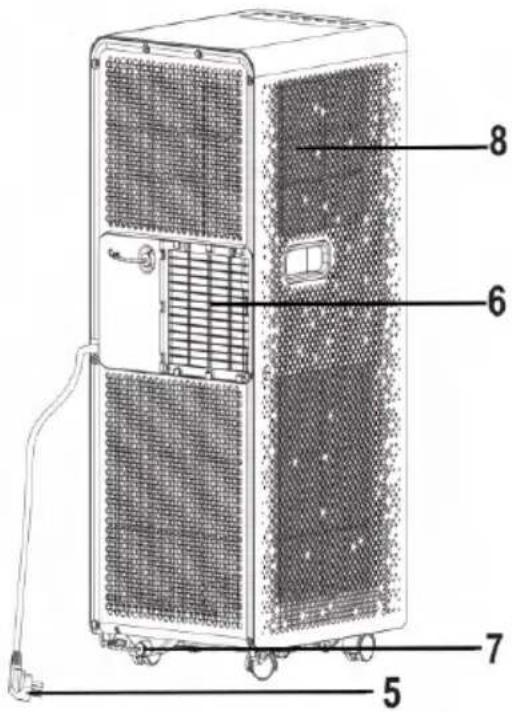

2 Nome dei componenti 71
3 Accessori 72

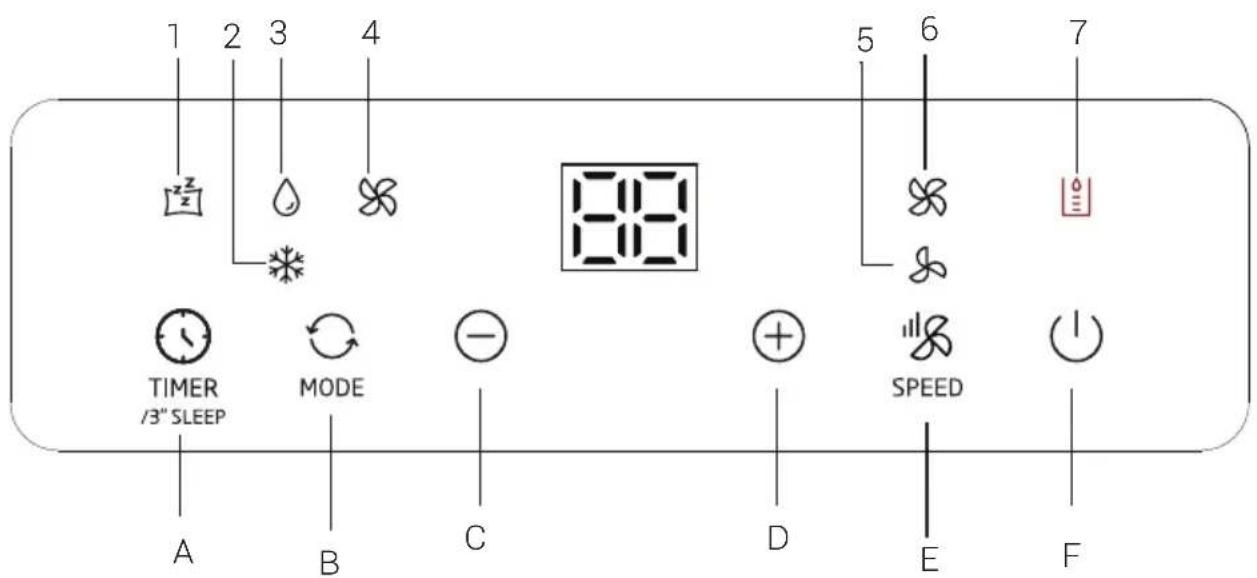

4 Aspetto e funzioni del pannello di controllo 74

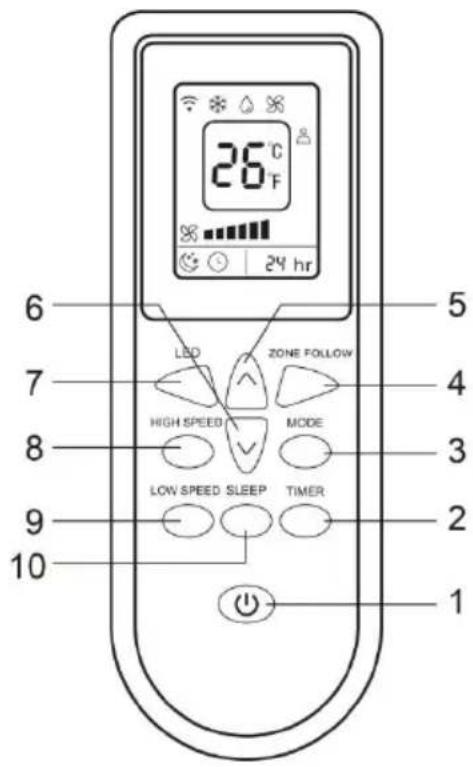

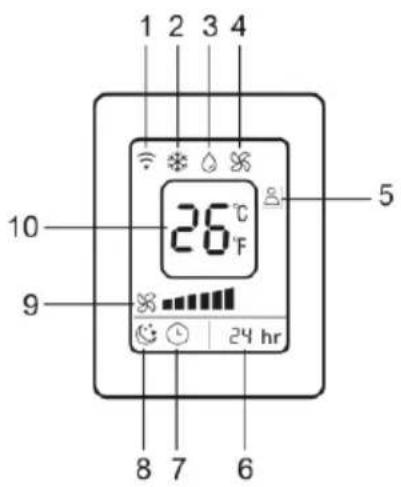

5 Aspetto e funzioni del telecomando 75

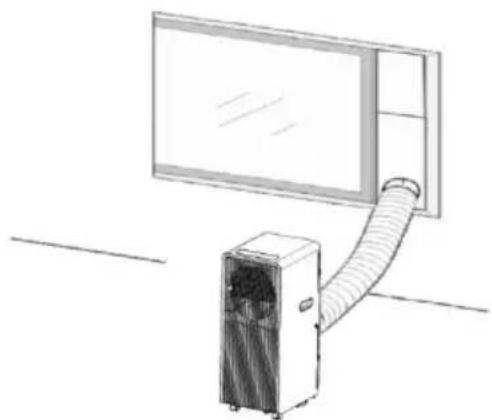

6 Funzionamento 76

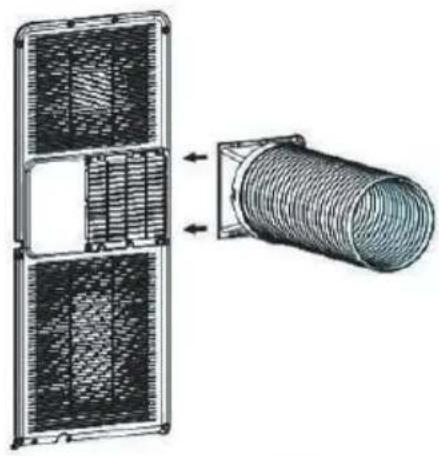

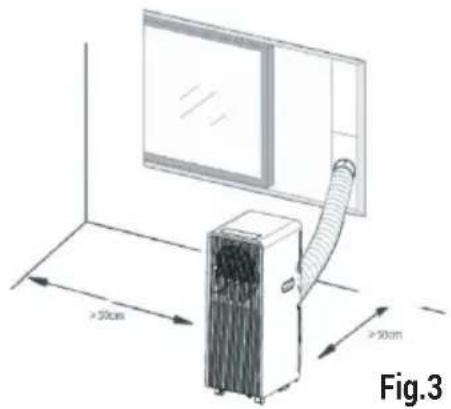

7 Informazioni sull'installazione 79
8 Manutenzione 82
9 Risoluzione dei problemi 83
10 Normative europee per lo smaltimento 84
11 Istruzioni per i gas fluorurati 85
12 Specifiche tecniche 86

1 Informazioni sulla sicurezza

ESTREMAMENTE IMPORTANTE!

Non installare o utilizzare il condizionatore d'aria portatile prima di aver letto attentamente il presente manuale. Conservare il manuale di istruzioni per un eventuale garanzia sul prodotto e per riferimento futuro.

Avvertenza:

Non utilizzare mezzi di accelerazione del processo di sbrinamento o per la pulizia diversi da quelli consigliati dal produttore.

L'apparecchio deve essere conservato in una stanza senza fonti di ignizione a funzionamento continuo (ad esempio: fiamme libere, un apparecchio a gas in funzione o un riscaldatore elettrico in funzione).

Non perforare, né bruciare.

Tenere presente che i refrigeranti potrebbero essere inodore.

L'apparecchio deve essere installato, messo in funzione e

1 Informazioni sulla sicurezza

conservato in una stanza con una superficie maggiore di Xm ^2 .

MODELLO X ( m^2 )
7000Btu/h 4
9000Btu/h	12
12000Btu/h	15

La manutenzione deve essere eseguita esclusivamente secondo quanto indicato dal produttore.

L'apparecchio deve essere conservato in un'area ben ventilata, in una stanza la cui area corrisponda a quella specificata per il funzionamento. Qualsiasi procedura di lavoro che influisca sui dispositivi di sicurezza deve essere effettuata solo da personale qualificato.

Avvertenza (per R290)

Informazioni specifiche concernenti gli apparecchi con gas refrigerante R290.

- Leggere attentamente tutte le avvertenze.

- Quando si sbrina e pulisce l'apparecchio, non utilizzare strumenti diversi da quelli consigliati dal produttore.

- L'apparecchio deve essere collocato in un'area priva di fonti di accensione (ad esempio: fiamme libere, apparecchi a gas o elettrici in funzionamento).

- Non perforare alcuna parte del circuito refrigerante.

- Questo apparecchio contiene Y g (consultare l'etichetta nominale sul retro dell'unità) del gas refrigerante R290.

- L'R290 è un gas refrigerante conforme alle direttive europee sull'ambiente. Non

1 Informazioni sulla sicurezza

perforare alcuna parte del circuito refrigerante.

- Se l'apparecchio è installato, utilizzato o conservato in una zona non ventilata, la stanza deve essere progettata in modo da evitare l'accumulo di perdite di refrigerante onde evitare il rischio di incendi o esplosioni dovuti all'accensione del gas stesso provocata da caloriferi elettrici, stufe o altre fonti di ignizione.

• L'apparecchio deve essere conservato in modo da evitare guasti meccanici.
- Chiunque utilizzi o lavori sul circuito refrigerante deve disporre di una certificazione adeguata emessa da un'organizzazione accreditata che garantisca le competenze nella manipolazione dei refrigeranti in conformità con una specifica valutazione

riconosciuta da associazioni del settore.

• Le riparazioni devono essere eseguite secondo le raccomandazioni della società produttrice. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale qualificato devono essere eseguite sotto la supervisione di una persona autorizzata all'uso di refrigeranti infiammabili.
• I condotti collegati a un apparecchio non devono contenere una sorgente potenziale di innesco.

Istruzioni generali per la sicurezza

1. L'apparecchio è destinato solo all'uso in interni.
2. Non utilizzare l'unità su una presa non funzionante o non installata correttamente.
3. Nei seguenti casi non utilizzare l'unità e attenersi alle seguenti precauzioni:

1 Informazioni sulla sicurezza

A. In prossimità di fonti di incendio.
B. In una zona dove possano prodursi schizzi d'olio.
C. In una zona esposta alla luce solare diretta.

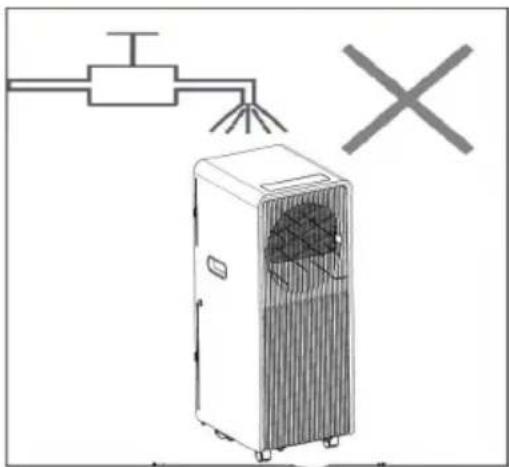

D. In una zona dove possano prodursi schizzi d'acqua.
E. In prossimità di bagni, lavanderie, docce o piscine.

1. Non inserire dita o bastoni nell'uscita dell'aria. Prendere particolari precauzioni avvertendo i bambini di questi pericoli.

2. Tenere l'unità rivolta verso l'alto durante trasporto e lo stoccaggio, in modo da posizionare adeguatamente il compressore.

3. Prima di pulire il condizionatore, spegnerlo sempre o scollegare l'alimentazione.

4. Quando si sposta il condizionatore, spegnerlo sempre o scollegare l'alimentazione, muovendolo lentamente.

5. Per scongiurare il rischio di incendi, non coprire il condizionatore.
6. Tutte le prese del condizionatore devono essere omologate in conformità ai requisiti per la sicurezza elettrica locali. Se necessario, verificare quali sono i requisiti.
7. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'elettrodomestico.
8. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio assistenza o da personale qualificato, al fine di evitare rischi.

1 Informazioni sulla sicurezza

1. Questo apparecchio può essere utilizzato dai bambini dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte, o prive dell'esperienza o delle conoscenze necessarie, solo se supervisionati o istruiti in merito all'uso sicuro dell'apparecchio e se hanno compreso i rischi che ne derivano. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini non controllati.
2. L'apparecchio deve essere installato in conformità con le normative di cablaggio nazionali.

3. Dettagli sul tipo e la tensione nominale dei fusibili: T, 250 V CA, 2 A o 3,15 A.

4. Riciclo.

Conformità alla direttiva RAEE e smaltimento del prodotto:

Questo prodotto è conforme alla direttiva RAEE dell'UE (2012/19/EU). Su questo prodotto è presente un simbolo di classificazione per i rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

Il presente simbolo indica che questo prodotto non può essere smaltito insieme ai rifiuti domestici al termine del suo ciclo di vita. Il dispositivo usato deve essere conferito presso il punto di raccolta ufficiale di riciclo di dispositivi elettrici ed elettronici. Al fine di individuare tali sistemi di raccolta, contattare le autorità locali o il rivenditore presso il cui negozio è stato acquistato l'articolo. Ciascun utente

1 Informazioni sulla sicurezza

svolge un ruolo importante nel recupero e nel riciclo di vecchie apparecchiature. Lo smaltimento appropriato aiuta a prevenire potenziali conseguenze negative per l'ambiente e la salute umana.

1. Contattare il tecnico autorizzato al servizio di assistenza per la riparazione o la manutenzione di questa unità.

2. Non tirare, deformare o modificare il cavo di alimentazione, né immergerlo in acqua. Tirando o utilizzando in modo improprio il cavo di alimentazione, l'unità potrebbe danneggiarsi provocando folgorazioni.

3. Occorre osservare la conformità con la normativa nazionale sul gas.

4. Mantenere le prese d'aria libere da ostruzioni.

5. Eventuali addetti ai lavori con il circuito refrigerante devono detenere un certificato valido recente da un'autorità

di valutazione accreditata del settore, che autorizzi le competenze nel gestire in modo sicuro i refrigeranti in conformità con le specifiche di valutazione riconosciute dal settore.

1. La manutenzione deve essere effettuata come raccomandato dal produttore del dispositivo. Manutenzione e riparazioni che richiedono l'assistenza di altro personale qualificato saranno eseguite sotto la supervisione di una persona competente nell'uso di refrigeranti infiammabili.

2. Non utilizzare o spegnere l'unità inserendo o estraendo il cavo di alimentazione in quanto ciò può causare folgorazioni o incendi a causa della generazione di calore.

3. Scollegare l'unità nel caso in cui si avvertano rumori o odori strani, oppure se fuoriesce del fumo dall'unità.

1 Informazioni sulla sicurezza

-Se sono presenti parti danneggiate, rivolgersi al rivenditore o a un centro riparazioni designato.
-In caso di danni, spegnere l'interruttore dell'aria, scollegare il cavo di alimentazione e rivolgersi al rivenditore o a un centro riparazioni designato.
-In qualunque caso, il cavo di alimentazione deve essere saldamente collegato a terra.
-Per scongiurare la possibilità di pericoli, se il cavo di alimentazione è danneggiato, spegnere l'interruttore del condizionatore e scollegare il cavo di alimentazione.
Deve essere sostituito dal rivenditore o da un punto di riparazione designato.

ISTRUZIONI PER LA RIPARAZIONE DEGLI APPARECCHI CONTENENTI R290

1 ISTRUZIONI GENERALI

1.1 Controlli dell'area

Prima di iniziare l'intervento sui sistemi contenenti

refrigeranti infiammabili, sono necessari controlli di sicurezza per garantire di ridurre al minimo il rischio di combustione. Per la riparazione del sistema di refrigerazione, attenersi

1 Informazioni sulla sicurezza

alle precauzioni prima di effettuare interventi sul sistema.

1.2 Procedura di intervento

Gli interventi devono essere eseguiti in una procedura controllata in modo da ridurre al minimo il rischio di presenza di gas o vapori infiammabili durante l'esecuzione del lavoro.

1.3 Area di lavoro generale

Tutto il personale di manutenzione e gli altri che lavorano nell'area locale devono essere istruiti sulla natura del lavoro svolto. Il lavoro in spazi ristretti deve essere evitato. L'area intorno allo spazio di lavoro deve essere sezionata. Assicurarsi che le condizioni all'interno dell'area siano state rese sicure dal controllo del materiale infiammabile.

1.4 Controllo della presenza di refrigerante

L'area deve essere controllata con un rilevatore di refrigerante adeguato prima e durante il lavoro, per assicurarsi che il tecnico sia consapevole della presenza di ambienti potenzialmente infiammabili. Assicurarsi che l'attrezzatura per il rilevamento delle perdite utilizzata sia adatta all'uso con refrigeranti infiammabili, ovvero che non produca scintille e che sia adeguatamente sigillata o a sicurezza intrinseca.

1.5 Presenza di estintori

Se si deve effettuare un intervento a caldo nelle apparecchiature di refrigerazione o in qualsiasi parte associata, tenere a portata di mano dispositivi antincendio. Tenere un estintore a polvere asciutta o

1 Informazioni sulla sicurezza

con CO _2 nei pressi dell'area di carica.

1.6 Nessuna fonte di combustione

Il personale che interviene in un sistema di refrigerazione esponendo le tubazioni che contengono o hanno contenuto refrigerante infiammabile non deve utilizzare fonti di ignizione in modo che possa comportare il rischio di incendio o esplosione. Il personale non deve essere fumare durante l'intervento. Tutte le possibili fonti di ignizione, compreso il fumo di sigaretta, devono essere tenute sufficientemente lontane dal sito di installazione, riparazione, rimozione e smaltimento, nel quale spazio circostante è possibile che venga rilasciato refrigerante infiammabile.

Prima dell'intervento, è necessario controllare l'area intorno alle apparecchiature per assicurarsi che non vi siano pericoli infiammabili o rischi di ignizione. Devono essere apposti cartelli di "Vietato fumare".

1.7 Area ventilata

Assicurarsi che l'area sia aperta o venga adeguatamente ventilata prima di intervenire nel sistema o effettuare qualsiasi intervento a caldo. Fornire un grado di ventilazione continua durante il periodo dell'intervento. La ventilazione deve disperdere in modo sicuro il refrigerante rilasciato e preferibilmente espellerlo all'esterno nell'atmosfera.

1.8 Controlli degli apparecchi di refrigerazione

I componenti elettrici sostituiti devono essere

1 Informazioni sulla sicurezza

idonei allo scopo e alle specifiche corrette. Attenersi sempre alle linee guida di manutenzione e assistenza del produttore. In caso di dubbi, rivolgersi al reparto tecnico del produttore per assistenza. Effettuare i seguenti controlli su impianti che utilizzano refrigeranti infiammabili: la quantità di carica deve essere conforme alle dimensioni del locale in cui sono installate le parti contenenti refrigerante; i meccanismi e le prese di ventilazione devono funzionare in modo adeguato e non devono essere ostruiti; se viene utilizzato un circuito di refrigerazione indiretta, il circuito secondario deve essere controllato per verificare la presenza di refrigerante; i contrassegni sull'apparecchiatura devono essere sempre visibili e

leggibili. I contrassegni e i segni illeggibili devono essere corretti; il tubo o i componenti di refrigerazione sono installati in una posizione in cui è improbabile che possano essere esposti a qualsiasi sostanza che possa corrodere componenti contenenti refrigerante, a meno che i componenti non siano realizzati con materiali che sono intrinsecamente resistenti alla corrosione o adeguatamente protetti da corrosione.

1.9 Controlli dei dispositivi elettrici

La riparazione e la manutenzione di componenti elettrici comprendono controlli di sicurezza iniziali e procedure di ispezione dei componenti. In presenza di un guasto che potrebbe compromettere la sicurezza, l'alimentazione elettrica

1 Informazioni sulla sicurezza

non deve essere collegata al circuito finché il guasto non viene riparato in modo soddisfacente. Se il guasto non può essere riparato immediatamente, ma è necessario continuare l'operazione, adottare un'adeguata soluzione temporanea. Il proprietario del materiale deve essere informato o avvisato in modo che possa avvisare tutti.

I controlli di sicurezza iniziali devono comprendere: lo scaricamento dei condensatori: questa operazione deve essere eseguita in modo sicuro per evitare scintille; non devono esservi componenti elettrici sotto tensione e cavi scoperti durante la carica, il recupero o lo spurgo del sistema; la messa a terra deve essere continua.

2 RIPARAZIONI DEI COMPONENTI SIGILLATI

2.1 Durante le riparazioni dei componenti sigillati, scollegare da ogni fonte di alimentazione gli apparecchi da sottoporre ad intervento prima della rimozione delle coperture sigillate, ecc. Se è assolutamente necessario alimentare gli apparecchi durante la manutenzione, collocare un rilevatore di perdite sempre attivo nel punto più critico per segnalare una situazione potenzialmente pericolosa.

La manutenzione deve essere eseguita esclusivamente secondo quanto indicato dal produttore.

L'apparecchio deve essere conservato in un'area ben ventilata, in una stanza la cui area corrisponda a quella specificata per il funzionamento.

1 Informazioni sulla sicurezza

2.2 Prestare particolare attenzione a quanto segue per garantire che, intervenendo sui componenti elettrici, l'alloggiamento non venga alterato in modo tale da influire negativamente sul livello di protezione.

Ciò include danni ai cavi, eccessive connessioni, terminali non

realizzati secondo le specifiche originali, danni alle guarnizioni, montaggio non corretto dei pressacavi, ecc. Assicurarsi che l'apparecchio sia montato saldamente. Assicurarsi che le guarnizioni o i materiali di tenuta non siano degradati in modo da essere inutilizzabili per impedire l'ingresso di atmosfere infiammabili.

Le parti di ricambio devono essere conformi alle specifiche del produttore.

Nota:

L'uso di sigillante siliconico potrebbe inibire l'efficacia di alcuni tipi di apparecchiature di rilevamento di perdite. I componenti a sicurezza intrinseca non devono essere isolati prima di intervenire su di essi.

3 RIPARAZIONE DEI COMPONENTI A SICUREZZA INTRINSECA

Non applicare carichi induttivi o capacitivi permanenti al circuito senza garantire che non superino la tensione ammissibile e la corrente consentita per le apparecchiature in uso.

I componenti a sicurezza intrinseca sono gli unici su cui si può intervenire mentre sono sotto tensione in presenza di un'atmosfera infiammabile.

1 Informazioni sulla sicurezza

Le apparecchiature di test devono disporre di una portata nominale adeguata. Sostituire i componenti solo con i ricambi specificati dal produttore.

Le parti non specificate dal produttore possono provocare l'ignizione del refrigerante nell'atmosfera a causa di una perdita.

4 CABLAGGIO

Controllare che il cablaggio non sarà soggetto ad usura, corrosione, pressione eccessiva, vibrazioni, bordi taglienti o altri effetti negativi sull'ambiente. Il controllo deve inoltre tener conto degli effetti dell'invecchiamento o delle vibrazioni continue provenienti da fonti quali compressori o ventilatori.

5 RILEVAMENTO DEI REFRIGERANTI INFIAMMABILI

In nessun caso devono essere utilizzate potenziali fonti di ignizione per la ricerca o il rilevamento di perdite

di refrigerante. Non si deve utilizzare una torcia alogena (o qualsiasi altro rivelatore che utilizza una fiamma libera).

6 METODI DI RILEVAMENTO DELLE PERDITE

I rilevatori elettronici di perdite devono essere utilizzati per individuare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata o potrebbe essere necessaria. I rilevatori elettronici di perdite devono essere utilizzati per rilevare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata oppure potrebbero necessitare di una ricalibrazione (le apparecchiature di rilevamento devono essere calibrate in un'area priva di refrigerante). Assicurarsi che il rivelatore non sia una fonte potenziale di ignizione e sia adatto per il refrigerante utilizzato. Le apparecchiature per il rilevamento delle perdite

1 Informazioni sulla sicurezza

devono essere impostate ad una percentuale di LFL del refrigerante e calibrate in base al refrigerante impiegato; inoltre, la percentuale appropriata di gas (25% massimo) deve essere verificata. I fluidi di rilevamento delle perdite sono adatti per l'uso con la maggior parte dei refrigeranti, ma si deve evitare l'uso di detergenti a base di cloro in quanto il cloro potrebbe reagire con il refrigerante e corrodere le tubazioni di rame. Se si sospetta una fuga, tutte le fiamme libere devono essere rimosse/spente. In caso di perdita di refrigerante che richiede brasatura, tutto il refrigerante viene recuperato dal sistema o isolato (tramite valvole di isolamento) in una parte del sistema lontana dalla perdita. L'azoto esente da ossigeno (OFN) viene quindi spurgato attraverso il sistema sia prima che durante il processo di brasatura.

7 RIMOZIONE E SVUOTAMENTO

Quando si interviene sul circuito refrigerante per effettuare delle riparazioni o per qualsiasi altro scopo, utilizzare le procedure convenzionali. Tuttavia, è importante osservare le migliori prassi tenendo in considerazione l'infiammabilità. Attenersi alla seguente procedura: rimuovere il refrigerante; spurgare il circuito con gas inerte; svuotarlo; spurgare di nuovo con gas inerte; interrompere il circuito tramite intercettazione o brasatura.

La carica di refrigerante deve essere recuperata nelle bombole di recupero corrette. Eseguire il “flussaggio” del sistema con OFN per rendere sicura l’unità.

Potrebbe essere necessario ripetere più volte questa procedura. Non utilizzare aria compressa o ossigeno per questa operazione. Il flussaggio si ottiene interrompendo il vuoto nel sistema con OFN e

1 Informazioni sulla sicurezza

continuando a riempire fino al raggiungimento della pressione di esercizio, quindi sfiatando nell'atmosfera e infine tirando verso il vuoto. Questo processo deve essere ripetuto finché non vi è più refrigerante all'interno del sistema. Quando si utilizza la carica OFN finale, il sistema deve essere sfiatato fino alla pressione atmosferica per consentire l'intervento. Questa operazione è assolutamente vitale se si devono effettuare operazioni di brasatura sulle tubazioni.

Assicurarsi che la presa della pompa del vuoto non si trovi vicino a fonti di ignizione e che sia conforme alla norma IEC 60079-15:2010.

Informazioni sulle procedure di lavoro corrette:

a) Messa in servizio

• Assicurarsi che la superficie del suolo sia sufficiente per ricaricare il refrigerante o che

il condotto di ventilazione sia assemblato correttamente.

• Collegare i tubi e condurre un test di tenuta prima di caricare il refrigerante.
• Controllare le apparecchiature per la sicurezza prima della messa in servizio.

b) Manutenzione

• L'apparecchio portatile deve essere riparato all'esterno o in un luogo appositamente adibito alla riparazione di unità con refrigeranti infiammabili.

- Garantire una ventilazione sufficiente nel luogo di riparazione.

- Malfunzionamenti dell'apparecchio possono essere provocati da dispersioni di refrigerante e sono possibili perdite di refrigerante.

- Scaricare i condensatori in modo che non producano scintille. La procedura

1 Informazioni sulla sicurezza

standard per cortocircuitare i terminali dei condensatori crea generalmente scintille.

• Rimontare accuratamente gli involucri sigillati. Se le guarnizioni sono consumate, sostituirle.
• Controllare le apparecchiature per la sicurezza prima della messa in servizio.

c) Riparazione

• L'apparecchio portatile deve essere riparato all'esterno o in un luogo appositamente adibito alla riparazione di unità con refrigeranti infiammabili.
• Garantire una ventilazione sufficiente nel luogo di riparazione.

• Malfunzionamenti dell'apparecchio possono essere provocati da dispersioni di refrigerante e sono possibili perdite di refrigerante.

• Scaricare i condensatori in modo che non producano scintille.

• Se occorre la brasatura, è necessario eseguire le seguenti procedure nell'ordine corretto:

-Rimuovere il refrigerante.

Se il recupero non è necessario in base alle normative nazionali, drenare il refrigerante all'esterno.

Prestare attenzione in modo che il refrigerante drenato non rappresenti una fonte di pericolo. Nel dubbio, incaricare una persona di controllare lo sfiato. Prestare particolare attenzione in modo che il refrigerante scaricato non ritorni nell'edificio.

-Scaricare il circuito refrigerante.
-Spurgare il circuito del refrigerante con azoto per

1 Informazioni sulla sicurezza

5 minuti, quindi svuotare nuovamente.

-Rimuovere le parti da sostituire tramite intercettazione o brasatura.

-Spurgare il punto di brasatura con azoto durante la procedura.

-Condurre un test di tenuta prima di caricare il refrigerante.

- Rimontare accuratamente gli involucri sigillati. Se le guarnizioni sono consumate, sostituirle.

- Controllare le apparecchiature per la sicurezza prima della messa in servizio.

d) Dismissione

- Se durante la messa fuori servizio dell'apparecchio la sicurezza ne risente, è necessario prima rimuovere la carica di refrigerante.

- Garantire una ventilazione sufficiente nel luogo dove si trova l'apparecchio.

- Malfunzionamenti dell'apparecchio possono essere provocati da dispersioni di refrigerante e sono possibili perdite di refrigerante.

- Scaricare i condensatori in modo che non producano scintille.

Rimuovere il refrigerante. Se il recupero non è necessario in base alle normative nazionali, drenare l'aria presente.

8 PROCEDURE DI RICARICA

Oltre alle procedure di carica convenzionali, attenersi ai seguenti requisiti:

-Assicurarsi che non si verifichi la contaminazione di diversi refrigeranti quando si utilizzano apparecchiature di carica. I flessibili o i condotti devono essere più corti

1 Informazioni sulla sicurezza

possibili per ridurre al minimo la quantità di refrigerante contenuta.

-Le bombole devono essere tenute in posizione verticale.
-Assicurarsi che il sistema refrigerante sia collegato a terra prima di caricare il sistema con refrigerante.
- Etichettare il sistema al termine della carica (se non è già etichettato).
–Prestare estrema cautela a non riempire eccessivamente il sistema refrigerante.

Prima di ricaricare il sistema, è necessario testare la pressione con OFN. Devono essere testate eventuali perdite del sistema al termine di ricarica, ma prima della messa in servizio. Prima di uscire dal sito, è necessario effettuare un ulteriore test di perdite.

9 DISMISSIONE

Prima di effettuare questa procedura è fondamentale che il tecnico conosca perfettamente l'apparecchio e tutti i suoi dettagli. Si raccomanda di adottare una buona prassi per recuperare in modo sicuro tutti i refrigeranti. Prima di effettuare l'operazione, nel caso in cui sia necessaria l'analisi del refrigerante recuperato prima del riutilizzo, prelevare un campione di olio e refrigerante. È essenziale che l'alimentazione elettrica sia disponibile prima di iniziare operazione.

a) Acquisire familiarità con l'apparecchio e il relativo funzionamento.
b) Isolare elettricamente il sistema.
c) Prima di eseguire la procedura, verificare quanto segue: le apparecchiature meccaniche di movimentazione sono disponibili, ove necessario, per la

1 Informazioni sulla sicurezza

movimentazione di bombole di refrigerante; tutte le attrezzature di protezione individuale sono disponibili e utilizzate in modo corretto; il processo di recupero è monitorato in ogni momento da personale competente; gli apparecchi di recupero e le bombole sono conformi agli standard adeguati.

d) Ove possibile, svuotare il sistema refrigerante.
e) Se non è possibile realizzare il vuoto, realizzare un collettore in modo che il refrigerante possa essere rimosso dalle varie parti del sistema.
f) Assicurarsi che la bombola sia posizionata sulle bilance prima di procedere al recupero.
g) Avviare la macchina di recupero e azionarla secondo le istruzioni del produttore.
h) Non riempire eccessivamente le bombole. (Non oltre l'80% del volume di carica del liquido).

i) Non superare la pressione massima di esercizio delle bombole, seppur temporaneamente.
j) Una volta riempite correttamente le bombole e terminato il processo, assicurarsi che le bombole e l'apparecchiatura siano state rimosse tempestivamente dal sito e che tutte le valvole di isolamento sull'apparecchio siano state chiuse.
k) Il refrigerante recuperato non deve essere caricato in un altro sistema di refrigerazione a meno che non sia stato pulito e controllato.

10 ETICHETTAMENTO

Le apparecchiature devono essere etichettate indicando la messa fuori servizio e lo svuotamento di refrigerante.

L'etichetta deve essere datata e firmata.

Assicurarsi che sulle apparecchiature siano presenti

1 Informazioni sulla sicurezza

delle etichette che indichino la presenza di refrigerante infiammabile.

11 RECUPERO

Quando si rimuove il refrigerante da un sistema, per la manutenzione o la messa fuori servizio, si raccomanda di adottare una buona prassi per rimuovere in modo sicuro tutti i refrigeranti. Quando si trasferisce il refrigerante in bombole, assicurarsi di utilizzare esclusivamente bombole adeguate per il recupero del refrigerante. Assicurarsi che sia disponibile il numero corretto di bombole per la carica totale del sistema. Tutte le bombole da utilizzare sono appositamente progettate per il refrigerante recuperato ed etichettate per tale refrigerante (ovvero devono essere bombole speciali per il recupero del refrigerante). Le bombole devono essere dotate di valvola di sicurezza e relative valvole di isolamento in buone condizioni. Le bombole di recupero sono evacuate e, ove possibile, raffreddate prima del recupero.

Le apparecchiature di recupero devono essere in buone condizioni con una serie di istruzioni relative alle apparecchiature a portata di mano e devono essere adeguate per il recupero dei refrigeranti infiammabili. Inoltre, una serie di bilance calibrate deve essere disponibile e in buone condizioni. I flessibili devono essere dotati di attacchi di scollegamento privi di perdite e in buone condizioni. Prima di utilizzare la macchina di recupero, verificare che sia in condizioni di funzionamento soddisfacente, sia stata effettuata una corretta manutenzione e tutti i componenti elettrici associati siano sigillati per evitare l'ignizione in caso di rilascio di

1 Informazioni sulla sicurezza

refrigerante. In caso di dubbi, consultare il produttore.

Il refrigerante recuperato deve essere riportato al fornitore del refrigerante nella bombola di recupero adeguata e con la relativa Nota di trasferimento dei rifiuti compilata. Non mischiare i refrigeranti in unità di recupero e, soprattutto, non in bombole.

Se si devono rimuovere compressori o olio per compressori, assicurarsi che siano stati evacuati ad un livello accettabile per garantire che il refrigerante infiammabile non rimanga all'interno del lubrificante. Il processo di evacuazione deve essere effettuato prima di riportare il compressore ai fornitori. Adottare esclusivamente il riscaldamento elettrico sul corpo del compressore per accelerare questo processo. Quando si scarica l'olio da un sistema,

l'operazione deve essere eseguita in modo sicuro.

Competenze del personale qualificato - Informazioni generali

È richiesto una formazione speciale aggiuntiva alle consuete procedure di riparazione delle apparecchiature di refrigerazione quando si tratta di attrezzatura con refrigeranti infiammabili. In molti paesi, questa formazione viene fornita da organizzazioni nazionali di formazione che sono accreditate per insegnare i pertinenti standard di competenza nazionali che possono essere stabiliti nella legislazione.

La competenza acquisita dovrebbe essere documentata da un certificato.

Formazione

La formazione deve comprendere quanto segue:

1 Informazioni sulla sicurezza

Informazioni circa il potenziale esplosivo dei refrigeranti infiammabili per istruire sulla pericolosità dei materiali infiammabili se manipolati senza attenzione.

Informazioni sulle potenziali fonti di ignizione, in particolari quelle non ovvie come accendini, interruttori della luce, aspirapolveri e termosifoni elettrici.

Informazioni sui diversi concetti di sicurezza:

Scarsa ventilazione: (vedere Clausola GG.2) La sicurezza dell'apparecchio non dipende dalla ventilazione dell'alloggiamento. Lo spegnimento dell'apparecchio o l'apertura dell'alloggiamento non produce effettivi significativi sulla sicurezza. Tuttavia, è possibile che a seguito di perdite possa accumularsi del refrigerante all'interno dell'involucro, rilasciando un'atmosfera

infiammabile all'apertura dello stesso.

Ventilazione dell'involucro: (vedere Clausola GG.4) La sicurezza dell'apparecchio dipende dalla ventilazione dell'alloggiamento. Lo spegnimento dell'apparecchio o l'apertura dell'involucro produce effettivi significativi sulla sicurezza. Occorre garantire una ventilazione sufficiente.

Ventilazione dell'ambiente: (vedere Clausola GG.5) La sicurezza dell'apparecchio dipende dalla ventilazione dell'ambiente. Lo spegnimento dell'apparecchio o l'apertura dell'alloggiamento non produce effettivi significativi sulla sicurezza. La ventilazione dell'ambiente non deve essere spenta durante le procedure di riparazione.

Informazioni sul concetto di componenti sigillati e involucri sigillati che trasportano il

1 Informazioni sulla sicurezza

refrigerante verso l'esterno.

Prestare attenzione in modo che il refrigerante drenato non rappresenti una fonte di pericolo. Nel dubbio, incaricare una persona di controllare lo sfiato. Prestare particolare attenzione in modo che il refrigerante scaricato non ritorni nell'edificio.

• Scaricare il circuito refrigerante.
• Spurgare il circuito refrigerante con azoto per 5 minuti.
• Scaricare di nuovo.
• Riempire con azoto fino al raggiungimento della pressione atmosferica.
• Affiggere un'etichetta sull'apparecchio indicante la rimozione del refrigerante.
  e) Smaltimento
• Garantire una ventilazione sufficiente nel luogo di funzionamento.

- Rimuovere il refrigerante. Se il recupero non è necessario in base alle normative nazionali, drenare il refrigerante all'esterno. Prestare attenzione in modo che il refrigerante drenato non rappresenti una fonte di pericolo. Nel dubbio, incaricare una persona di controllare lo sfiato. Prestare particolare attenzione in modo che il refrigerante scaricato non ritorni nell'edificio.

- Scaricare il circuito refrigerante.

- Spurgare il circuito refrigerante con azoto per 5 minuti.

- Scaricare di nuovo.

- Arrestare il compressore e spurgare l'olio.

- Trasporto, marcatura e stoccaggio di unità che impiegano refrigeranti infiammabili Trasporto

1 Informazioni sulla sicurezza

di apparecchi contenenti refrigeranti infiammabili

• Prestare attenzione al fatto che possono esistere normative supplementari sul trasporto concernenti apparecchi contenenti gas infiammabili. Il numero massimo di pezzi di apparecchiature o di configurazione di apparecchiature, autorizzati ad essere trasportati insieme sarà determinato dalle normative di trasporto vigenti.
• Contrassegni delle apparecchiature utilizzando cartelli

• Contrassegni per apparecchi simili utilizzati in una zona di lavoro sono generalmente indirizzati da normative locali e forniscono i requisiti minimi per la sicurezza e/o la salute sul luogo di lavoro.

• Tutti i contrassegni devono essere mantenuti e i datori di lavoro devono garantire che i dipendenti siano adeguatamente istruiti e formati in merito al significato degli stessi e delle operazioni da intraprendere in relazione a questi contrassegni.

• L'efficacia dei contrassegni non deve essere ridotta dall'apposizione di un numero troppo elevato degli stessi. I pittogrammi utilizzati devono essere il più semplice possibile e contenere solo dettagli essenziali.
• Smaltimento di apparecchi che utilizzano refrigeranti infiammabili. Vedere le normative nazionali.
• Stoccaggio di attrezzature/apparecchi
• Lo stoccaggio delle apparecchiature deve essere conforme alle istruzioni del

1 Informazioni sulla sicurezza

produttore. Stoccaggio di apparecchiature imballate (invendute)

• La protezione delle confezioni stoccate deve essere costruita in modo tale che il danno meccanico all'apparecchiatura all'interno del pacco non provochi una perdita di carica del refrigerante.
• Il numero massimo di pezzi di apparecchiature autorizzati per essere stoccati insieme sarà determinato dalle normative locali.

Informazioni sull'imballaggio

I materiali di imballaggio del prodotto sono realizzati con materiali riciclabili in conformità con le normative ambientali nazionali. Non smaltire i materiali di imballaggio insieme ai rifiuti domestici o di altro tipo. Portarli presso i punti di raccolta dei materiali di imballaggio designati dalle autorità locali.

Conformità con la direttiva RoHS

Il prodotto acquistato è conforme alla Direttiva RoHS dell'UE (2011/65/UE). Non contiene materiali nocivi e vietati, come specificati nella Direttiva.

2 Nome dei componenti

1 2 3 4

1 Pannello di controllo 5 Cavo di alimentazione
2 Deflettore 6 Uscita dell'aria
3 Pannello anteriore 7 Sbocco di drenaggio
4 Rotella 8 Ingresso dell'aria

3 Accessori

Componente Descrizione Quantità
	Tubo di scarico 1
	Connettore per finestra 1
	Adattatore per alloggiamento	1
	Telecomando LCD 1
	Kit per la finestra 1
	Tassello 2
	Uscita dell'aria 1
	Tubo dell'acqua 1
	Batterie 2
	Telo per installazione su finestre	1 (opzionale)

3 Accessori

Componente Descrizione Quantità
	Nastro arrotolato 1 (opzionale)

Dopo aver aperto la confezione, verificare che gli accessori di cui sopra siano conformi alla relativa funzione riportata nell'introduzione all'installazione nel presente manuale.

4 Aspetto e funzioni del pannello di controllo

Modello solo raffreddamento

1 2 3 4 TIMER /3" SLEEP MODE - + SPEED A B C D E F

A Accensione/spegnimento timer /Notte 1 Sleep (Notte)
B MODALITÀ di funzionamento 2 Raffreddamento
C Riduzione della temperatura 3 Deumidificatore
D Aumento della temperatura 4 Ventilazione
E Velocità ventilazione 5 Velocità di ventilazione bassa
F Accensione/spegnimento 6 Velocità di ventilazione elevata
		7 Vaschetta dell'acqua piena

5 Aspetto e funzioni del telecomando

Telecomando con display LCD solo per raffreddamento (per alcuni modelli)

26°C 24 hr 6 7 8 9 10 5 4 3 2 1

1 Accensione/spegnimento

2 Accensione/spegnimento timer

3 MODALITÀ di funzionamento

4 Zone follow (Temperatura zona)

5 Aumento della temperatura

6 Riduzione della temperatura

7 Display a LED

8 Velocità elevata

9 Velocità bassa

10 Modalità Notturna

1 2 3 4 26°C °F 5 9 24 hr 8 7 6

1 Segnale ricevitore

2 Raffreddamento

3 Deumidificatore

4 Ventilazione

5 Zone follow (Temperatura zona)

6 Orario

7 Accensione/spegnimento timer

8 Modalità Notturna

9 Velocità ventilazione

10 Visualizzazione Temperatura

Note:

- Non far cadere il telecomando.

- Non collocare il telecomando in un luogo esposto a luce solare diretta.

6 Funzionamento

Prima di mettere in funzione l'apparecchio eseguire quanto segue:

1) Individuare un luogo dotato di una presa di corrente.

2) Come mostrato in Fig. 2 e Fig. 2a., installare il tubo di scarico e regolare bene la posizione della finestra.

5) Premere il pulsante di POWER (ACCENSIONE) per accendere il condizionatore.

3) Come mostrato in Fig. 6, collegare bene il tubo di drenaggio (solo per il modello di riscaldamento);

4) Inserire il cavo di alimentazione in una presa CA 220-240 V/50 Hz dotata di messa a terra.

1. Prima dell'uso

	Nota:Intervallo della temperatura di esercizio:
		Raffreddamento massimo	Raffreddamento minimo
	DB/WB (°C) | 35/24 18/12
		Riscaldamento massimo	Riscaldamento minimo
	DB/WB (°C) I	27/-	7/-

Verificare che il tubo di scarico sia stato montato correttamente.

Precauzioni per le operazioni di raffreddamento e deumidificazione:

- Durante l'uso delle funzioni di raffreddamento e deumidificazione, attendere almeno 3 minuti prima di ogni ACCENSIONE.

- L'alimentazione deve soddisfare i requisiti. La presa deve erogare corrente CA.

- Non condividere la presa elettrica con altre apparecchiature.

- L'alimentazione è 220-240 V CA, 50 Hz.

6 Funzionamento

1. Modalità raffreddamento

2. Premere il pulsante "Mode" (Modalità) finché non si visualizza l'icona "Cool" (Raffreddamento).

3. Premere il pulsante " ^" o " √ per selezionare la temperatura ambiente desiderata (16 °C - 31 °C).
4. Premere il pulsante "Fan Speed" (Velocità di ventilazione) per selezionare la velocità di ventilazione.
5. Modalità deumidificatore

Premere il pulsante "Mode" (Modalità) finché non viene visualizzata l'icona "Deumidificatore".

• Viene impostata automaticamente una differenza con la temperatura dell'ambiente di meno 2 °C.

• Viene impostata automaticamente la ventilazione a velocità bassa.

• Modalità Fan (Ventilazione)

• Premere il pulsante "Mode" (Modalità) finché non viene visualizzata l'icona "Ventilatore".

• Premere il pulsante "Fan Speed" (Velocità di ventilazione) per selezionare la velocità di ventilazione.

• Modalità Timer

Impostazione di accensione del timer

• Quando il condizionatore è spento, premere il pulsante "Timer" (Timer) e selezionare l'orario di accensione desiderato tramite i pulsanti di impostazione della temperatura e dell'ora.
• Una volta impostato il timer di accensione, le ore preimpostate di "ON Time" continueranno a essere visualizzate nella parte 88 del display. L'ora di accensione è regolabile in qualsiasi momento delle 24 ore.

- Per disattivare la funzione timer, premere ripetutamente il pulsante "Timer" 2 volte finché il display del timer preimpostato non si spegne.

Impostazione di spegnimento del timer

• Quando il condizionatore è acceso, premere il pulsante "Timer" (Timer) e selezionare l'orario di spegnimento desiderato tramite i pulsanti di impostazione della temperatura e dell'ora.

• Sul pannello di controllo si visualizza "Preset Off Time" (Ora di spegnimento preimpostata). L'ora di spegnimento è regolabile in qualsiasi momento delle 24 ore.

• "Preset OFF Time" verrà visualizzato sul display 88 per un minuto. Il tempo di OFF può essere regolato in qualsiasi momento in 0-24 ore.

• Per disattivare la funzione timer, premere ripetutamente il pulsante "Timer" 2 volte finché il display del timer preimpostato non si spegne.

• Modalità "SLEEP" (notturna)

- Durante la modalità di raffreddamento, premere il tasto SLEEP per 3 secondi (modalità notturna) per impostare la temperatura. Aumenta di 1 °C dopo un'ora e al massimo di 2 °C dopo 2 ore.

• In modalità di riscaldamento, premere il tasto SLEEP per 3 secondi (modalità notturna) per impostare la temperatura. Diminuisce di 1 °C dopo un'ora e al massimo di 2 °C dopo 2 ore.

• Premere di nuovo il tasto SLEEP per 3 secondi (modalità notturna) per annullare l'impostazione.

• Funzione Zone follow (Temperatura zona)

- È possibile accendere o spegnere la funzione Zone follow (Temperatura zona) tramite il telecomando;

- Quando la funzione è attivata, l'unità controllerà la temperatura dell'ambiente tramite il sensore apposito contenuto nel

6 Funzionamento

telecomando (il sensore della temperatura ambiente nell'apparecchio non funzionerà)

- Questa funzione si disattiverà se l'unità non riceve segnali dal telecomando entro 30 minuti. Il controllo della temperatura passerà quindi al normale sensore della temperatura ambiente interno all'unità.

8. Drenaggio dell'acqua

Funzione Allarme vaschetta dell'acqua piena

- La vaschetta di raccolta dell'acqua nel condizionatore dispone di un interruttore di sicurezza che controlla il livello dell'acqua. Quando il livello dell'acqua raggiunge una determinata altezza, si accende una spia. Quando l'acqua raggiunge il livello massimo, rimuovere il tappo in gomma dal foro di drenaggio nella parte inferiore dell'unità per far drenare l'acqua all'esterno.

Scarico continuo

• Quando l'unità non viene utilizzata per lunghi periodi di tempo, rimuovere il tappo in gomma dal foro di drenaggio nella parte inferiore dell'unità per far drenare l'acqua all'esterno.
• È possibile utilizzare lo scarico continuo con un apposito tubo collegato al foro di drenaggio inferiore, quando l'unità funziona in modalità HEAT (Riscaldamento).
• Non è necessario applicare lo scarico continuo quando l'unità funziona in modalità COOL (Raffreddamento) o DEHUMIDIFY (Deumidificazione) L'unità fa evaporare automaticamente l'acqua di condensa grazie al motore a spruzzo. Assicurarsi che i fori di drenaggio siano adeguati.
• In presenza di danni al motore a spruzzo d'acqua, è possibile drenare l'acqua in modo continuo. Collegare il tubo di drenaggio al

foro di drenaggio inferiore (Fig. 6), l'unità funzionerà normalmente.

- In presenza di danni al motore a spruzzo, è anche possibile drenare l'acqua in modo intermittente. In queste condizioni, quando si accende la spia che indica che la vaschetta dell'acqua è piena, collegare un tubo di drenaggio al foro di drenaggio inferiore per svuotare l'acqua della vaschetta all'esterno. Ad ogni modo l'unità funzionerà normalmente.

7 Informazioni sull'installazione

1. Informazioni sull'installazione:

- Il condizionatore deve essere installato su una superficie piana e ben aerata. Non ostruire l'uscita dell'aria e rispettare la distanza minima di circa 50 cm. (Vedere Fig. 3)

• Non deve essere installato in luoghi umidi, come ad es. lavanderie.
• Il cablaggio della presa deve essere conforme ai requisiti elettrici per la sicurezza locali.

Introduzione all'installazione del tubo di scarico

A) Installazione temporanea

1. Collegare l'adattatore per alloggiamento e il connettore per finestra alle estremità del tubo di scarico.
2. Inserire la clip di fissaggio dell'adattatore per alloggiamento nei fori sul retro del condizionatore.
3. Collocare l'altra estremità del tubo di scarico nella finestra più vicina (vedere la Fig. 4).

7 Informazioni sull'installazione

B) Installazione del kit per finestra

La modalità di installazione del kit per la finestra a scorrimento è principalmente in orizzontale o verticale. Come mostrato in Fig. 5 e Fig. 5a, verificare le dimensioni minime e massime della finestra prima di procedere con l'installazione.

1. Installare l'apposito kit sulla finestra (Fig. 5, Fig. 5a);
2. Regolare la lunghezza del kit per la finestra a scorrimento in base alla larghezza o all'altezza della finestra e fissarlo con il tassello;
3. Inserire il tubo di collegamento alla finestra nel foro dell'apposito kit (Fig. 5b).

①

Altezza finestra
min: 67,5 cm
max: 123 cm

②

7 Informazioni sull'installazione

Funzione Allarme vaschetta dell'acqua piena

La vaschetta di raccolta dell'acqua interna al condizionatore dispone di un interruttore di sicurezza che controlla il livello dell'acqua.

Quando il livello dell'acqua raggiunge una determinata altezza, si accende una spia. (Se il motore a spruzzo d'acqua è danneggiato, quando

l'acqua raggiunge il livello, rimuovere il tappo in gomma nella parte inferiore dell'unità per far drenare l'acqua all'esterno).

1) Prima di procedere alla pulizia, assicurarsi di scollegare l'unità da qualsiasi presa di corrente elettrica;

2) Non utilizzare benzina o altre sostanze chimiche per la pulizia dell'unità;

3) Non lavare direttamente l'unità con acqua.

4) In caso di guasti al condizionatore, rivolgersi al rivenditore o a un punto di riparazione.

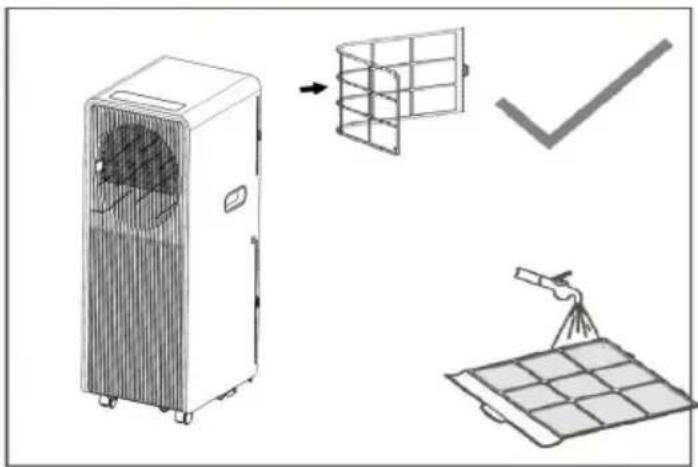

- Se il filtro dell'aria è ostruito con polvere/ sporcizia, è necessario pulirlo ogni due settimane.

- Smontaggio

Aprire la griglia di entrata dell'aria ed estrarre il filtro dell'aria.

- Pulizia

Pulire il filtro dell'aria con detergente neutro e acqua tiepida (40 °C) e lasciar asciugare all'ombra.

- Montaggio

Inserire il filtro dell'aria nella griglia di entrata dell'aria e riposizionare i componenti.

1. Pulire la superficie del condizionatore.

Prima pulire la superficie con un detergente neutro e un panno umido, quindi asciugare con un panno asciutto.

9 Risoluzione dei problemi

Problemi Possibili	cause Rimedi consigliati
1. L'unità non si accende premendo il tasto on/off (accensione/spegnimento)	La spia dell'acqua lampeggia e la vaschetta dell'acqua è piena.	Svuotare l'acqua dalla vaschetta.
	La temperatura ambiente è superiore alla temperatura impostata.(Modalità riscaldamento elettrico)	Resettare la temperatura.
	La temperatura ambiente è inferiore alla temperatura impostata.(Modalità di raffreddamento)	Resettare la temperatura.
2. L'ambiente non è abbastanza freddo	Le porte e le finestre non sono chiuse.	Assicurarsi che tutte le finestre e le porte siano chiuse.
	Ci sono fonti di calore all'interno della stanza.	Rimuovere le fonti di calore, se possibile.
	Il tubo di scarico dell'aria non è collegato o è bloccato.	Collegare o pulire il tubo dell'aria di scarico.
	La temperatura impostata è troppo alta.	Resettare la temperatura.
	La presa dell'aria è ostruita. Pulire la presa d'aria.
3. Rumore Il pavimento non livellato o non è abbastanza piano		Posizionare l'unità su una superficie piana e livellata, se possibile
		È normale.
4. Codice EO Errore del sensore di temperatura ambiente.		Sostituire il sensore di temperatura ambiente (l'unità funziona anche senza la sostituzione.)
5. Codice E1 Errore del sensore di temperatura del condensatore.		Sostituire il sensore di temperatura del condensatore.
6. Codice E2 Vassoio dell'acqua pieno Estrarre il tappo di gomma e svuotare il serbatoio.
7. Codice E3 Errore del sensore di temperatura dell'evaporatore.		Sostituire il sensore di temperatura dell'evaporatore.

Nota:

I prodotti effettivi potrebbero essere diversi.

10 Normative europee per lo smaltimento

Questo apparecchio contiene refrigerante e altri materiali potenzialmente pericolosi. Quando si smaltisce questo apparecchio, la legge richiede una raccolta e un trattamento speciali: non smaltire questo prodotto come rifiuto domestico o nei rifiuti urbani indifferenziati.

Quando si smaltisce questo apparecchio, sono possibili le seguenti opzioni:

• Smaltire l'apparecchio presso gli impianti di raccolta dei rifiuti elettronici municipali designati.
• Quando si acquista un nuovo apparecchio, il rivenditore ritira il vecchio apparecchio gratuitamente.
• Il produttore ritira il vecchio apparecchio gratuitamente.
• Vendere l'apparecchio a rivenditori autorizzati di rottami metallici.

Avviso speciale: Lo smaltimento di questo apparecchio nei boschi o in altri ambienti naturali danneggia la propria salute ed è nocivo per l'ambiente. Le sostanze nocive possono penetrare nelle falde acquifere e quindi nella catena alimentare.

Il presente simbolo indica che questo prodotto non può essere smaltito insieme ai rifiuti domestici al termine del suo ciclo di vita. Il dispositivo usato deve essere conferito presso il punto di raccolta ufficiale di riciclo di dispositivi elettrici ed elettronici. Al fine di individuare tali sistemi di raccolta, contattare le autorità locali o il rivenditore presso il cui negozio è stato acquistato l'articolo. Ciascun utente svolge un ruolo importante nel recupero e nel riciclo di vecchie apparecchiature. Lo smaltimento appropriato aiuta a prevenire potenziali conseguenze negative per l'ambiente e la salute umana.

11 Istruzioni per i gas fluorurati

Questo prodotto contiene gas fluorurati a effetto serra.

I gas fluorurati ad effetto serra sono contenuti in attrezzatura sigillata ermeticamente.

Installazioni, riparazioni, manutenzione, controlli della presenza di perdite, smantellamento e riciclo del prodotto devono essere effettuati da personale qualificato.

Se il sistema è dotato di un sistema di rilevamento delle perdite, è necessario eseguire i controlli delle perdite almeno ogni 12 mesi per assicurarsi che il sistema funzioni correttamente.

Ogni qual volta vengono eseguiti controlli delle perdite, occorre specificare il ciclo di controllo, creare e conservare dei registri concernenti le verifiche.

Nota: non è necessario eseguire i controlli delle perdite per gli apparecchi sigillati ermeticamente, i condizionatori d'aria portatili, i condizionatori d'aria a finestra e i deumidificatori se l'equivalente di CO₂ dei gas fluorurati ad effetto serra è inferiore a 10 tonnellate.

12 Specifiche tecniche

Nome modello BP407C BP409C BP412C
Refrigerante R290 R290 R290
Quantità totale di refrigerante (g) 80 140 185
Classe climatica T1 T1 T1
Capacità di raffreddamento (Btu/h) 6824 8871 11942
Capacità di raffreddamento (kW) 2,0 2,6 3,5
Efficienza energetica in raffreddamento (W/W) - EER	2,6	2,6	2,6
Livello di energia - raffreddamento	A	A	A
Potenza assorbita in raffreddamento (KW)	0,769	1,000	1,346
Tensione/Frequenza (V/Hz)	220-240 V~/50 Hz	220-240 V~/50 Hz	220-240 V~/50 Hz
Livello di potenza del rumore (dBA) - (potenza sonora)	65/63	65/63	65/63
Livello di potenza del rumore (dBA) - (pressione sonora)	52/50	52/50	53/51
Volume del flusso d'aria ( m^3 /h)	300 300 320
Rimozione dell'umidità (L/h) 0,8 1,0 1,2
Intervallo della temperatura di esercizio durante il raffreddamento (°C)	18 °C - 35 °C	18 °C - 35 °C	18 °C - 35 °C
Peso netto dell'unità (Kg)	20,0	22,0	23,5
Dimensioni nette dell'unità (mm) - (L x A x P)	285*335*698	285*335*698	285*335*698

Nota:
1. Le specifiche sono valori standard calcolati in base alle condizioni di funzionamento nominali. Queste variano in base alle condizioni di lavoro.
2. I valori nominali di raffreddamento sono calcolati sotto i 35/24 (interna) Condizione 35/24 (esterna).

Prvo pročitajte ovo korisničko uputstvo!

Poštovani korisniče,

Hvala vam što ste odabrali Bekov proizvod. Nadamo se da ćete od ovog proizvoda, proizvedenog najsavremenijom visokokvalitetnom tehnologijom, dobiti najbolje moguće performanse. Stoga vas molimo da pažljivo pročitate ovo uputstvo i sva ostala prateća dokumenta u celosti, pre korišćenja proizvoda, i sačuvajte ih da biste mogli da ih konsultujete u budućnosti. Ako proizvod dajete nekom drugom, dajte im i ovo korisničko uputstvo. Pridržavajte se svih upozorenja i smernica iz ovog korisničkog uputstva.

Značenja simbola
