MANUALE UTENTE SS-24405 Sogo

Dichiarazione di conformità, Responsabilità dello smaltimento dei prodotti elettronici, Informazioni sugli importatori eAssistenza post-vendita nelle ultime pagine.

Estimado usuario,

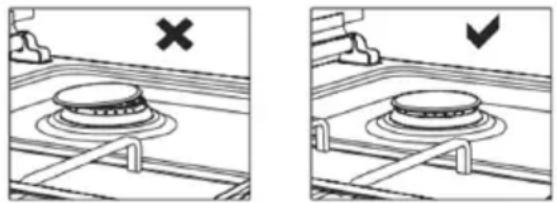

Incorreto Incorreto Incorreto Correto

Tipos de programas:

Il nostro obiettivo è fare in modo che questo prodotto vi fornisca la migliore resa, prodotta nei nostri moderni impianti in un ambiente di lavoro attento, nel rispetto del concetto di qualità totale.

Si consiglia pertanto di leggere attentamente il manuale d'uso prima di utilizzare il prodotto e di tenerlo sempre a disposizione.

Nota: Questo manuale d'uso è stato redatto per più di un modello. Alcune delle funzioni specificate nel manuale potrebbero non essere disponibili nel vostro apparecchio.

Tutti i nostri apparecchi sono solo per domestico, non per commerciale. I prodotti contrassegnati con (*) sono opzionali.

"QUESTO APPARECCHIO DEVE ESSERE INSTALLATO IN CONFORMITÀ ALLE NORME VIGENTI E UTILIZZATO SOLO IN UNO SPAZIO BEN VENTILATO. LEGGERE LE ISTRUZIONI PRIMA DI INSTALLARE O UTILIZZARE QUESTO APPARECCHIO".

"Conforme alle RAEE".

1. IMPORTANTE:

• Leggere sempre attentamente il libretto di istruzioni prima dell'uso.
• Questo manuale può essere scaricato dalla nostra pagina web www.sogo.es
• Conservare queste istruzioni per riferimenti futuri.

2. Istruzioni di sicurezza:

⚠️ Istruzioni generali / Precauzioni:

• Leggere attentamente le presenti istruzioni per l'uso. Solo così sarà possibile utilizzare l'apparecchio in modo sicuro e corretto.
• Questo apparecchio è destinato alla cottura. Non deve essere utilizzato per altri scopi, come il riscaldamento di un ambiente.
• Assicurarsi che lo sportello del forno sia completamente chiuso dopo aver inserito gli alimenti nel forno.
  ATTENZIONE: Il processo di cottura deve essere supervisionato. Il processo di cottura deve essere sempre supervisionato.
• Questo dispositivo è stato progettato solo per uso domestico.
• L'apparecchio non può essere utilizzato con un timer esterno o con un sistema di controllo a distanza separato.
• La maniglia del forno non è un'asciugatrice. Non appendere asciugamani, ecc. alla maniglia del forno.
• Dopo ogni utilizzo, verificare che l'unità sia spenta.
• È importante posizionare correttamente la griglia e il vassoio sulle

rastrelliere e/o posizionare correttamente il vassoio rastrelliera. Posizionare la griglia o il vassoio tra due guide e assicurarsi che sia in equilibrio prima di metterci sopra il cibo.

• Contro il rischio di toccare gli elementi riscaldanti del forno, rimuovere le parti in eccesso della carta da forno che pendono dall'accessorio o dal contenitore.
• Quando lo sportello è aperto, non collocare oggetti pesanti sullo sportello e non permettere ai bambini di sedersi su di esso. Si potrebbe causare il ribaltamento del forno o il danneggiamento delle cerniere dello sportello.
• Non utilizzare detergenti abrasivi o raschietti metallici affilati per pulire il vetro, poiché i graffi che potrebbero formarsi sulla superficie del vetro della porta potrebbero causare la rottura del vetro.
• L'alimentazione del forno può essere scollegata durante i lavori di costruzione in casa. Al termine dei lavori, il ricollegamento del forno deve essere effettuato da un servizio di assistenza autorizzato.
• Spegnere l'apparecchio prima di rimuovere le protezioni. Dopo la pulizia, installare le protezioni secondo le istruzioni.
• Il punto di fissaggio dei cavi deve essere protetto.
• Non cuocere gli alimenti direttamente sul vassoio o sulla griglia. Prima di informare, inserire gli alimenti in o su appositi strumenti.
• L'installazione e la riparazione devono sempre essere eseguite da un "SERVIZIO AUTORIZZATO". Il produttore non sarà ritenuto responsabile per operazioni eseguite da persone non autorizzate.

Limitazioni per evitare lesioni personali.

• Evitare di toccare gli elementi riscaldanti.
• Quando si inseriscono o si tolgono gli alimenti dal forno, ecc. utiliz- zare sempre quanti da forno resistenti al calore.
• Non utilizzare il prodotto in stati di intossicazione e/o sotto l'influenza di alcolici che possono compromettere la capacità di giudizio.
• L'utente deve prestare attenzione durante la pulizia dei bruciatori a gas. Potrebbe causare danni alle persone.
• Il cibo può fuoriuscire quando il piede del forno viene smontato o si rompe, fare attenzione. Potrebbe causare danni alle persone.
• Durante l'utilizzo, le superfici interne ed esterne del forno si riscaldano. Quando si apre lo sportello del forno, fare un passo indietro per evitare che il vapore caldo fuoriesca dall'interno. C'è il rischio di bruciarsi.
• Il coperchio superiore del forno può essere chiuso per un motivo, quindi le pentole possono inciampare. Allontanatevi per evitare che il cibo caldo vi arrivi addosso. C'è il rischio di bruciarsi.

Restrizioni all'uso in cattive condizioni o in caso di guasto.

• Se l'apparecchio è difettoso o presenta danni visibili, non metterlo in funzione.
• ATTENZIONE: Se il vetro dell'apparecchio è rotto, spegnere immediatamente l'elemento riscaldante e scollegare l'apparecchio dalla fonte di alimentazione; non utilizzare l'apparecchio.
• Se l'apparecchio è difettoso o presenta danni visibili, non metterlo in funzione.

Restrizioni nell'uso con i bambini.

- Tenere lontani i bambini di età inferiore agli 8 anni e gli animali domestici durante il funzionamento.

ERTENZA: le parti accessibili possono essere calde ante l'uso del grill. Tenere lontano dalla portata dei bambini.

- I bambini di età inferiore agli 8 anni devono essere tenuti lontani, se non possono essere monitorati costantemente.

- I bambini non devono giocare con l'apparecchio. La pulizia o la manutenzione dell'apparecchio da parte dell'utente non devono essere eseguite da bambini, a meno che non abbiano più di 8 anni e non siano sorvegliati da adulti.

- Tenere l'apparecchio e il suo cavo di alimentazione lontano dai bambini di età inferiore agli 8 anni.

- Non collocare sull'apparecchio oggetti che possano essere raggiunti dai bambini.

- I materiali di imballaggio sono pericolosi per i bambini. Tenere i materiali di imballaggio lontano dalla portata dei bambini.

- Questo dispositivo può essere utilizzato da bambini di età superiore agli 8 anni, da persone con problemi fisici, uditivi o mentali o da persone con scarsa esperienza o conoscenza, purché sia garantito il controllo o siano fornite informazioni sui pericoli.

Avvertenze importanti.

• AVVERTENZA: pericolo di incendio; non conservare i materiali sul piano di cottura.
  • AVVERTENZA: Durante il funzionamento, l'apparecchio e le parti accessibili sono caldi.
  • AVVERTENZA: non utilizzare contemporaneamente i bruciatori del forno e del grill.
• Per la pulizia dell'apparecchio, non utilizzare pulitori a vapore.
• Non cercare MAI di spegnere il fuoco con l'acqua. Interrompere il circuito del dispositivo e coprire la fiamma con un coperchio o una coperta antincendio.
• Prima di iniziare a utilizzare l'apparecchio, allontanare

dall'apparecchio tende, tulle, carta o qualsiasi materiale infiammabile. Non mettere materiali infiammabili o incendiabili sopra o dentro l'apparecchio.

• Non riscaldare barattoli chiusi e vasetti di vetro. La pressione potrebbe far esplodere i barattoli.
• Non collocare le teglie, le piastre o i fogli di alluminio direttamente sulla base del forno. Il calore accumulato potrebbe danneggiare la base del forno.
• Fate attenzione quando usate l'alcol negli alimenti. L'alcol evapora ad alte temperature e può prendere fuoco e provocare un incendio se entra in contatto con superfici calde.
• Non utilizzare l'apparecchio con il vetro dello sportello anteriore rimosso o rotto.
• Non collocare l'apparecchio su una superficie coperta da tappeti. Le parti elettriche si surriscaldano perché non c'è ventilazione dal basso. Ciò provoca il malfunzionamento dell'apparecchio.
  • L'utente non deve maneggiare il forno da solo.
• L'utente non deve dislocare la resistenza durante la pulizia. Potrebbe causare una scossa elettrica.
• Non rimuovere gli interruttori di accensione dall'apparecchio. In caso contrario, è possibile accedere a cavi elettrici sotto tensione. Ciò potrebbe causare una scossa elettrica.
• Per evitare il surriscaldamento, l'apparecchio non deve essere installato dietro una copertura decorativa.
• Superficie calda, lasciare raffreddare prima di chiudere il coperchio.
• Chiedete al vostro fornitore di gas locale i numeri di telefono per le emergenze relative al gas e le misure da adottare quando viene rilevato un odore di gas.
• Il gas deve bruciare bene nei prodotti a gas. Un gas che brucia bene si può capire dalla fiamma blu e dalla combustione continua. Se il gas non brucia a sufficienza, si può generare monossido di carbonio (CO). Il monossido di carbonio è un gas incolore, inodore e molto tossico; anche piccole quantità hanno un effetto letale.

Istruzioni per l'uso del dispositivo.

- Mantenere aperti i canali di ventilazione.

- Non toccare la spina con le mani bagnate. Non tirare il cavo per staccare la spina, ma tenerlo sempre in mano.

- Non collocare oggetti pesanti quando la porta del forno è aperta, per evitare il rischio di ribaltamento.

- Non utilizzarla mai a temperature del forno superiori a quella massima indicata sulla carta da forno. Non collocare la carta da forno sulla base del forno.

- Mettere la carta da forno insieme al cibo in un forno preriscaldato,

inserendola all'interno di una pentola o su un accessorio del forno (vassoio, griglia metallica, ecc.).

- Non appoggiare sulla superficie dell'apparecchio utensili metallici come coltelli, forchette, cucchiai, perché si surriscaldano.

Sicurezza elettrica:

• Collegare l'apparecchio a una presa di corrente dotata di messa a terra e protetta da un fusibile conforme ai valori indicati nella tabella delle caratteristiche tecniche.
• Rivolgersi a un elettricista autorizzato per la messa a terra. La nostra azienda non sarà responsabile dei danni che si verificheranno a causa dell'utilizzo del prodotto senza messa a terra secondo le normative locali.
• Gli interruttori del forno devono essere posizionati in modo che l'utente finale possa raggiungerli quando il forno è installato.
• Il cavo di alimentazione (il cavo con la spina) non deve entrare in contatto con le parti calde dell'apparecchio.
• Se il cavo di alimentazione (il cavo con la spina) è danneggiato, deve essere sostituito dal produttore o dal suo agente di assistenza o da personale ugualmente qualificato per evitare una situazione di pericolo.
• Non lavare mai il prodotto spruzzando o versando acqua! C'è il rischio di folgorazione.
  • AVVERTENZA: per evitare scosse elettriche, assicurarsi che il circuito del dispositivo sia aperto prima di sostituire la lampada.
• AVVERTENZA: interrompere tutti i collegamenti del circuito di alimentazione prima di accedere ai terminali.
• AWVERTENZA: se la superficie è incrinata, spegnere l'apparecchio per evitare il rischio di scosse elettriche.
• Non utilizzare cavi tagliati o danneggiati o prolunghe diverse da quelle originali.
• Assicurarsi che non vi siano liquidi o umidità nella presa in cui è installata la spina del prodotto.
• Anche la superficie posteriore del forno si riscalda quando il forno è in funzione. I collegamenti elettrici non devono toccare la superficie posteriore, altrimenti i collegamenti possono essere danneggiati.
• Non stringere i cavi di collegamento allo sportello del forno e non farli passare su superfici calde. La fusione del cavo potrebbe causare un cortocircuito del forno e persino un incendio.
• Scollegare l'unità durante l'installazione, la manutenzione, la pulizia e la riparazione.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal servizio tecnico autorizzato o da altro personale qualificato allo stesso livello, al fine di evitare qualsiasi situazione di

pericolo.

• Assicurarsi che la spina sia inserita saldamente nella presa a muro per evitare scintille.
• Non utilizzare pulitori a vapore per la pulizia dell'apparecchio, altrimenti si potrebbero verificare scosse elettriche.

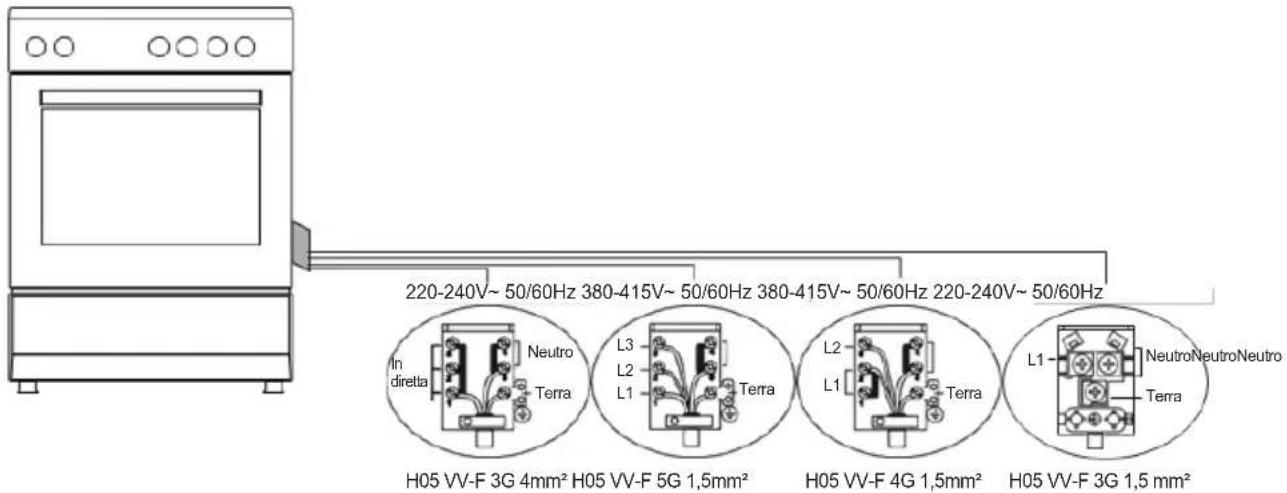

• Per l'installazione è necessario un interruttore omni-polare in grado di scollegare l'alimentazione. La disconnessione dall'alimentazione deve essere assicurata da un interruttore o da un fusibile integrato installato sull'alimentazione fissa secondo le norme edilizie.
  • L'apparecchio è dotato di un cavo di tipo "Y".
• I collegamenti fissi devono essere collegati a un'alimentazione che consenta la disconnessione omni-polare. Per gli apparecchi con categoria di sovratensione inferiore a III, il dispositivo di disconnessione deve essere collegato all'alimentazione fissa in base al codice di cablaggio.

Sicurezza del gas:

• Questo apparecchio non è collegato a un dispositivo di evacuazione dei prodotti infiammabili. Questo apparecchio deve essere collegato e installato secondo le norme di installazione in vigore. È necessario tenere conto delle condizioni di ventilazione.
• Quando si utilizza un apparecchio di cottura a gas, nella stanza si generano umidità, calore e prodotti di combustione. Prima di tutto, assicurarsi che la cucina sia ben ventilata quando si utilizza l'apparecchio e mantenere le aperture di ventilazione naturale o installare un dispositivo di ventilazione meccanica.
• Dopo un uso intensivo dell'apparecchio per un periodo di tempo prolungato, potrebbe essere necessaria una ventilazione supplementare. Ad esempio, aprire una finestra o regolare una velocità più elevata per la ventilazione meccanica, se presente.
• Prima di posizionare l'apparecchio, accertarsi che le condizioni della rete locale (tipo e pressione del gas) soddisfino i requisiti dell'apparecchio.
• Il meccanismo non può funzionare per più di 15 secondi. Se il bruciatore non si accende dopo 15 secondi, arrestare il meccanismo e attendere almeno un minuto prima di provare a riaccendere il bruciatore.
• Tutti i tipi di operazioni da eseguire sull'impianto a gas devono essere eseguiti da persone autorizzate e competenti.
• Questo apparecchio è predisposto per il gas naturale (NG). Se si desidera utilizzare il prodotto con un tipo di gas diverso, è necessario rivolgersi a un centro di assistenza autorizzato per la conversione.
• Per un corretto funzionamento, la cappa, il tubo del gas e la fascetta devono essere sostituiti periodicamente secondo le raccomandazio-

ni del produttore e quando necessario.

• Il gas deve bruciare bene nei prodotti a gas. Un gas che brucia bene si può capire dalla fiamma blu e dalla combustione continua. Se il gas non brucia a sufficienza, si può generare monossido di carbonio (CO). Il monossido di carbonio è un gas incolore, inodore e molto tossico; anche piccole quantità hanno un effetto letale.
• Chiedete al vostro fornitore di gas locale i numeri di telefono per le emergenze relative al gas e le misure da adottare quando viene rilevato un odore di gas.

Cosa fare in caso di rilevamento di odore di gas:

1. Non utilizzare fiamme libere e non fumare.
2. Non azionare alcun interruttore elettrico. (Ad esempio: interruttore della lampada o campanello).
3. Non usare il telefono o il cellulare.
4. Aprite le porte e le finestre.
5. Chiuderè tutte le valvole degli apparecchi che utilizzano il gas e i contatori del gas.
6. Chiamare i vigili del fuoco da un telefono esterno all'abitazione.
7. Controllare che tutti i tubi e i loro collegamenti non presentino perdite. Se si sente ancora odore di gas, uscire di casa e avvertire i vicini.
8. Non entrate in casa finché le autorità non avranno accertato che è sicura.

Uso previsto:

1. Questo prodotto è progettato per l'uso domestico. Non è consentito l'uso commerciale dell'apparecchio.
2. Questo apparecchio può essere utilizzato solo per cucinare. Non deve essere utilizzato per altri scopi, come il riscaldamento di un ambiente.
3. Questo apparecchio non deve essere utilizzato per riscaldare le piastre sotto la griglia, per asciugare i vestiti o gli asciugamani appendendoli alla maniglia o per riscaldare.
4. Il produttore non si assumè alcuna responsabilità per eventuali danni dovuti a un uso improprio o a una cattiva gestione.
5. La parte del forno può essere utilizzata per scongelare, arrostire, friggere e grigliare i cibi.
6. La vita operativa del prodotto acquistato è di 10 anni. Questo è il periodo per il quale il produttore fornisce i pezzi di ricambio necessari per il funzionamento di questo prodotto come definito.

Specifiche 50x55 50x60 60x60
Larghezza esterna 500 mm 500 mm	600 mm
Profondità esterna 565 mm 630 mm	630 mm
Altezza esterna 855 mm 855 mm 855 mm
Potenza della lampada 15-25 W
Elemento riscaldante inferiore 1000	W 1000 W 1200 W
Elemento riscaldante superiore 800	W 800 W 1000 W
Elemento riscaldante turbo ---- 1800	W 2200 W
Elemento di riscaldamento della griglia	1500 W 1500 W 2000 W
Tensione di alimentazione	220-240 V AC / 380-415V AC 50/60 Hz
Piastra calda 145 mm * 1000 W
Piastra calda 180 mm * 1500 W
Piastra rapida 145 mm *	1500 W
Piastra rapida 180 mm *	2000 W

AVVERTENZA: Per le modifiche che devono essere eseguite da un servizio di assistenza autorizzato, si deve tenere conto di questa tabella. Il produttore non può essere ritenuto responsabile di eventuali problemi derivanti da modifiche errate.

AVVERTENZA: Al fine di aumentare la qualità del prodotto, il tecnico le specifiche possono essere modificate senza.

AVVERTENZA: I valori forniti con l'apparecchio o i documenti di accompagnamento sono letture di laboratorio in conformità alle rispettive norme. Questi valori possono variare a seconda dell'uso e delle condizioni ambientali.

Bruciatore	G20,20 mbar G25,25 mbar			G20,25 mbar		G20,13 mbar
Specifiche	Gas naturale			Gas naturale		Gas naturale
Bruciatore Wok	Iniettore	1,40	mm	1,28	mm	1,60	mm
	Flusso di gas	0,333	m^3/h	0,333	m^3/h	0,333	m^3/h
	Potenza	3,50	kW	3,50	kW	3,50	kW
Bruciatore rapido	Iniettore	1,15	mm	1,10	mm	1,45	mm
	Flusso di gas	0,276	m^3/h	0,276	m^3/h	0,276	m^3/h
	Potenza	2,90	kW	2,90	kW	2,90	kW
Bruciatore semirapido	Iniettore	0,97	mm	0,92	mm	1,10	mm
	Flusso di gas	0,162	m^3/h	0,162	m^3/h	0,162	m^3/h
	Potenza	1,70	kW	1,70	kW	1,70	kW
Bruciatore ausiliario	Iniettore	0,72	mm	0,70	mm	0,85	mm
	Flusso di gas	0,96	m^3/h	0,96	m^3/h	0,96	m^3/h
	Potenza	0,95	kW	0,95	kW	0,95	kW
Bruciatore della griglia	Iniettore 1,00	mm 0,92	mm 1,35	mm
	Flusso di gas	0,196 m^3/h	0,196 m^3/h	0,196 m^3/h
	Potenza 2,00	kW 2,00	kW 2,00	kW
Bruciatore del forno	Iniettore 1,10	mm 1,00	mm 1,50	mm
	Flusso di gas	0,235 m^3/h	0,235 m^3/h	0,235 m^3/h
	Potenza 2,50	kW 2,50	kW 2,50	kW

Bruciatore	G30,28-30 mbar G31,37 mbar			G30,50 mbar		G30,37 mbar
Specifiche	GPL			GPL		GPL
Bruciatore Wok Iniettore	0,96 mm 0,76 mm 0,96 mm
	Flusso di gas	254 g/h 254 g/h 254 g/h
	Potenza 3,50 kW 3,50 kW 3,50 kW
Bruciatore rapido	Iniettore 0,85 mm 0,75 mm 0,85 mm
	Flusso di gas	211	g/h	211	g/h	211	g/h
	Potenza 2,90 kW 2,90 kW 2,90 kW
Bruciatore semirapido	Iniettore 0,65 mm 0,60 mm 0,65 mm
	Flusso di gas	124 g/h 124 g/h 124 g/h
	Potenza 1,70 kW 1,70 kW 1,70 kW
Bruciatore ausiliario	Iniettore 0,50 mm 0,43 mm 0,50 mm
	Flusso di gas	69	g/h	69	g/h	69	g/h
	Potenza 0,95 kW 0,95 kW 0,95 kW
Bruciatore della griglia	Iniettore 0,70 mm 0,60 mm 0,65 mm
	Flusso di gas	145 g/h 145 g/h 145 g/h
	Potenza 2,00 kW 2,00 kW 2,00 kW
Bruciatore del forno	Iniettore 0,75 mm 0,65 mm 0,70 mm
	Flusso di gas	182 g/h 182 g/h 182 g/h
	Potenza 2,50 kW 2,50 kW 2,50 kW

AVVERTENZA: i valori di diametro scritti sull'iniettore sono specificati senza virgola. Ad esempio, il diametro di 1,70 mm è specificato come 170 sull'iniettore.

Consumo energetico in modalità off: 0,0 W

Consumo energetico in modalità standby: 0,0 W

Tempo dopo il quale il prodotto entra in modalità off: 0 min.

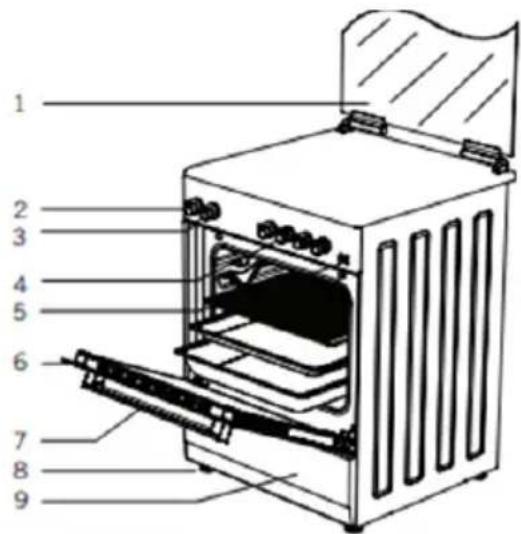

4. DESCRIZIONE DELLE PARTI

1. Porta in vetro (porta in lamiera).
2. Impostazione del termostato.
3. Impostazione del forno.
4. Interruttori di controllo della sezione cottura.
5. Accendino a pulsante*.
6. Porta.
7. Maniglia.
8. Gamba in plastica.
9. Anta inferiore del mobile.
   9.1 Cassetto*
   9.2 Porta a ribalta*.
10. Lampada.
11. Grill.
12. Bruciatore grande.
13. Bruciatore centrale.
14. Bruciatore ausiliario.
15. Bruciatore di lavoro*.
16. Piastra calda ^* (∅ 145 mm o ∅185 mm).

1- Vassoio / Vassoio di vetro: Utilizzato per pasticceria (biscotti, fette biscottate, ecc.), alimenti surgelati
2- Griglia a filo: Utilizzata per arrostire o posizionare i cibi da al forno, arrostiti e congelati nel rack desiderato.

INSTALLAZIONE DEL FORNO : Collegamento elettrico

1. Il forno richiede un fusibile da 16 o 32 Ampere in base alle caratteristiche dell'alimentazione. Se necessario, si raccomanda l'installazione da parte di un elettricista qualificato.
2. Il forno è regolato in base all'alimentazione elettrica 220-240V AC/380-415V AC 50/60Hz. Se la rete elettrica è diversa da questo valore specificato, contattare il servizio di assistenza autorizzato.
3. Il collegamento elettrico del forno deve essere effettuato solo tramite prese con impianto di terra installate secondo le norme vigenti. Se nel luogo in cui verrà collocato il forno non è presente una presa con impianto di terra, contattare immediatamente un elettricista qualificato. Il produttore non sarà mai responsabile dei danni che si verificheranno a causa di prese collegate all'apparecchio senza impianto di terra. Se le estremità del cavo di collegamento elettrico sono aperte, a seconda del tipo di apparecchio, installare un apposito interruttore nella rete elettrica che consenta di scollegare tutte le estremità in caso di collegamento/scollegamento dalla/alla rete.
4. Se il cavo di alimentazione è difettoso, deve essere assolutamente sostituito dal servizio di assistenza autorizzato o da elettricisti qualificati per evitare pericoli.
5. Il cavo elettrico non deve toccare le parti calde dell'apparecchio.
6. Utilizzare il forno in un ambiente asciutto.

SCHEMA DI COLLEGAMENTO ELETTRICO

220-240V~ 50/60Hz 380-415V~ 50/60Hz 380-415V~ 50/60Hz 220-240V~ 50/60Hz In direta Neutro Terra L3 L2 L1 Terra L2 L1 Terra H05 VV-F 3G 4mm² H05 VV-F 5G 1,5mm² H05 VV-F 4G 1,5mm² H05 VV-F 3G 1,5 mm² NeutroNeutroNeutro Terra

Verificare che l'impianto elettrico sia adeguato per mettere in funzione l'apparecchio. Se l'impianto elettrico non è adatto, chiamare un elettricista e un idraulico per sistemare le utenze come necessario. Il produttore non è responsabile dei danni causati da operazioni eseguite da persone non autorizzate.

AVVERTENZA: È responsabilità del cliente preparare il luogo in cui il prodotto deve essere collocato e predisporre l'impianto elettrico.

AVVERTENZA: Durante l'installazione del prodotto è necessario attenersi alle norme locali in materia di impianti elettrici.

AVVERTENZA: Prima di procedere all'installazione, verificare la presenza di eventuali danni sull'apparecchio. Non installare il prodotto se è danneggiato. I prodotti danneggiati comportano un rischio per la vostra sicurezza.

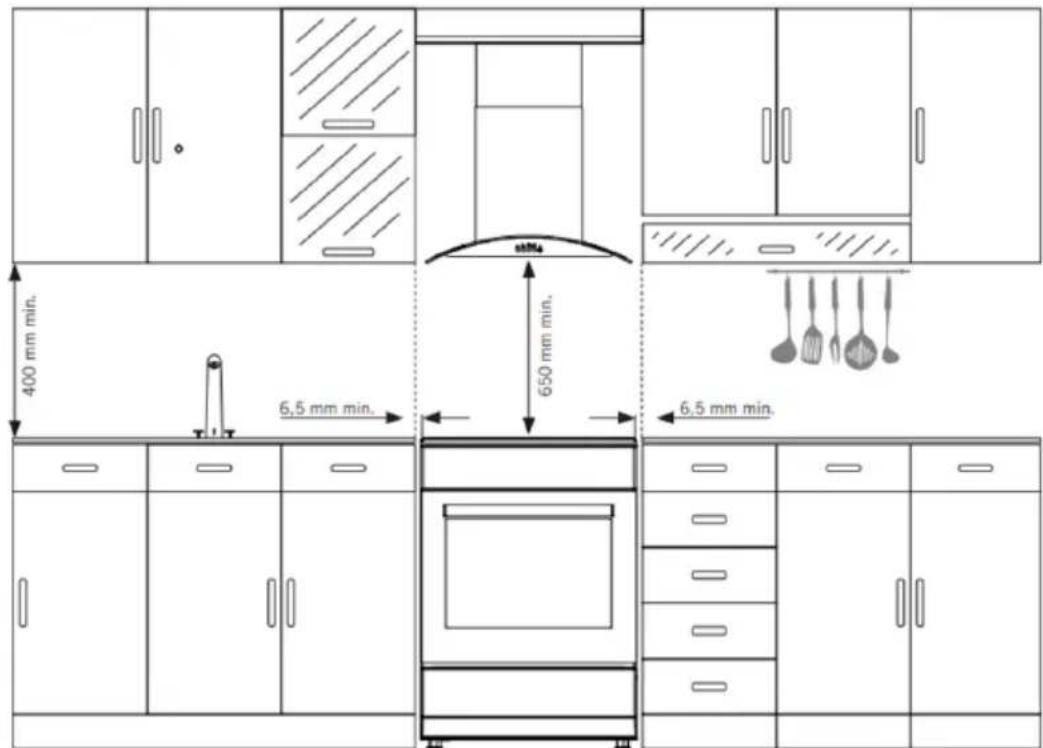

Posto giusto per l'installazione e avvertenze importanti:

I piedini dell'apparecchio non devono essere appoggiati su superfici morbide come i tappeti. Il pavimento della cucina deve essere resistente per sostenere il peso dell'apparecchio e di qualsiasi altro oggetto da cucina che possa essere utilizzato sul forno.

L'apparecchio deve essere utilizzato con una distanza minima di 400 mm dalle superfici superiori del piano cottura e di 6,5 mm dalle superfici laterali all'interno dei mobili della cucina.

L'apparecchio può essere utilizzato su entrambe le pareti laterali, senza alcun supporto o senza essere installato in un mobile. Se sopra la cucina viene installata una cappa o un aspiratore, seguire le istruzioni del produttore per l'altezza di montaggio. (min. 650 mm).

AVVERTENZA: I mobili della cucina vicini all'apparecchio devono essere resistenti al calore. AVVERTENZA: Non installare l'apparecchio accanto a frigoriferi o refrigeratori. Il calore irradiato dall'apparecchio aumenta il consumo energetico dei dispositivi di raffreddamento. AVVERTENZA: Non utilizzare la porta e/o la maniglia per trasportare o spostare l'apparecchio.

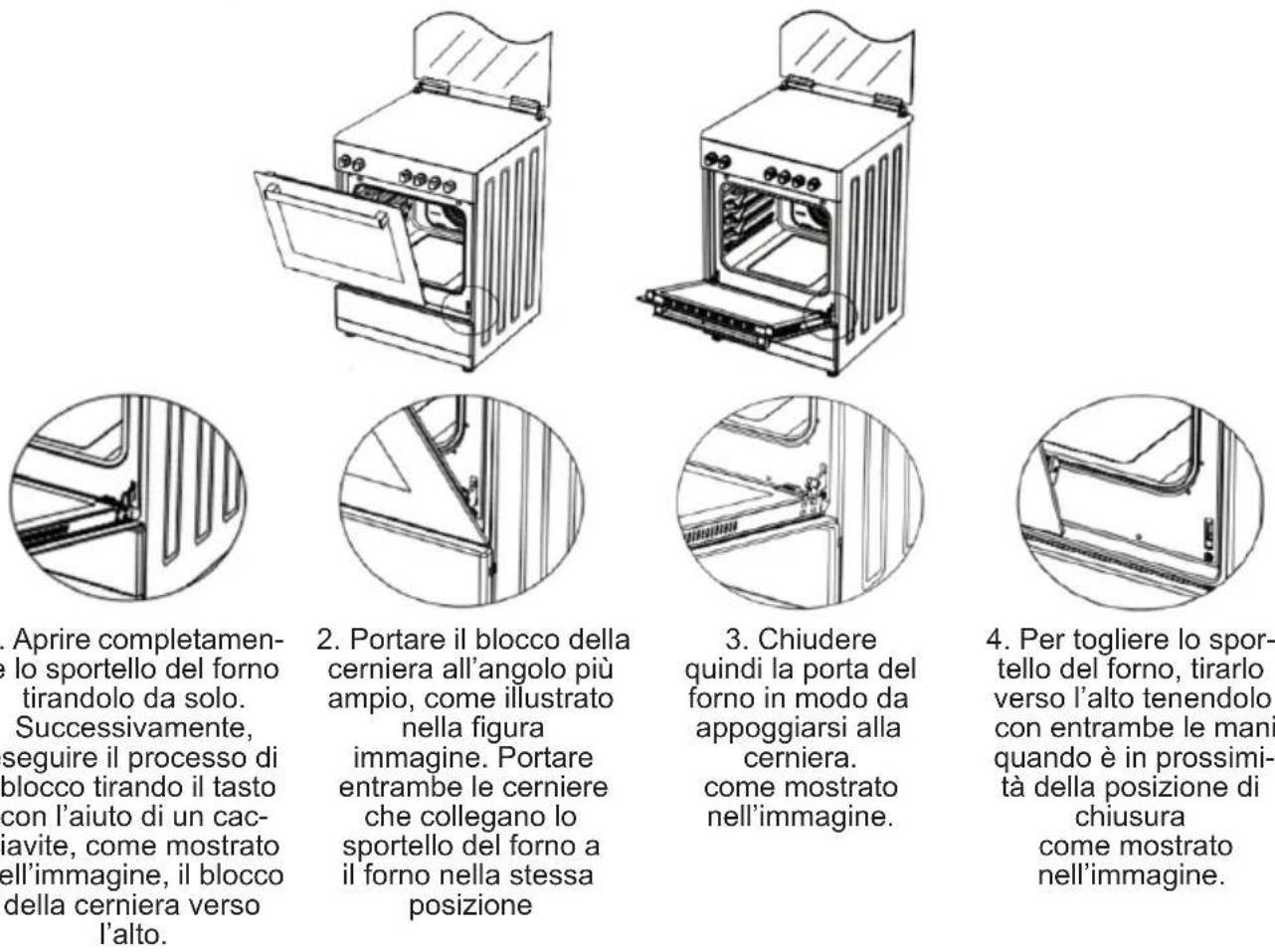

Installazione della porta del forno:

1. Aprire completamente lo sportello del forno tirandolo da solo. Successivamente, eseguire il processo di sblocco tirando il tasto con l'aiuto di un cacciavite, come mostrato nell'immagine, il blocco della cerniera verso l'alto.

2. Portare il blocco della cerniera all'angolo più ampio, come illustrato nella figura immagine. Portare entrambe le cerniere che collegano lo sportello del forno a il forno nella stessa posizione

3. Chiudere quindi la porta del forno in modo da appoggiarsi alla cerniera. come mostrato nell'immagine.

4. Per togliere lo sportello del forno, tirarlo verso l'alto tenendolo con entrambe le mani quando è in prossimità della posizione di chiusura come mostrato nell'immagine.

Nota: per riposizionare lo sportello del forno, eseguire le operazioni sopra descritte al contrario.

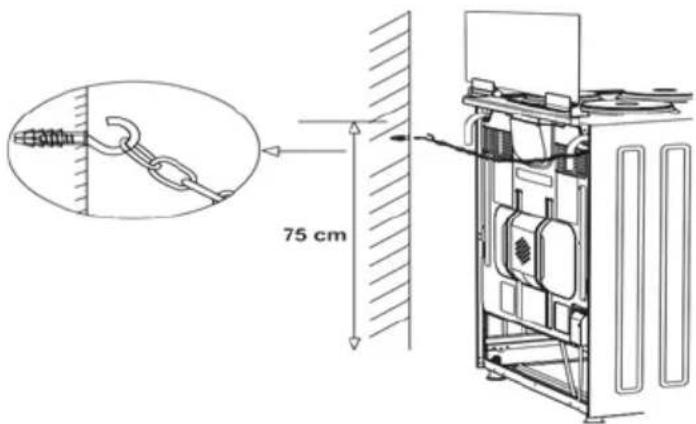

Illustrazione delle catene di fissaggio

Prima di utilizzare l'apparecchio, per per garantire un utilizzo sicuro, assicurarsi di fissare l'apparecchio alla parete con la catena e il gancio vite in dotazione. Assicurarsi che il gancio è avvitato saldamente alla parete.

75 cm

Allacciamento al gas:

AVVERTENZA: Prima di iniziare qualsiasi lavoro relativo all'installazione del gas, interrompere l'alimentazione del gas. Rischio di esplosione. Utilizzare il forno in un ambiente asciutto.

1. Montare la fascetta sul tubo. Spingere uno dei tubi flessibili fino all'estremità del tubo.
2. Per il controllo della tenuta, assicurarsi che i pulsanti del pannello di controllo siano chiusi, ma che la bombola del gas sia aperta. Applicare alcune bolle di sapone al collegamento. Se c'è una perdita di gas, nell'area insaponata si formerà della schiuma.
3. Il forno deve essere utilizzato in un luogo ben ventilato e deve essere installato su un terreno pianeggiante.

4. Ispezionare nuovamente il collegamento del gas.

5. Quando si posiziona il forno nella sua sede, assicurarsi che sia a livello del bancone. Se necessario, portare il forno al livello del bancone regolando i piedini.

6. Non far passare il tubo del gas e il cavo elettrico del forno attraverso le aree riscaldate, in particolare attraverso il lato posteriore del forno. Non spostare il forno collegato al gas. Poiché la forzatura allenta il tubo flessibile, potrebbero verificarsi perdite di gas.
7. Per il collegamento al gas utilizzare un tubo flessibile.

Per il collegamento al GPL

Per il collegamento al GPL (bombola), applicare una fascetta metallica sul tubo proveniente dalla bombola GPL. Fissare un bordo del connettore di ingresso del tubo flessibile dietro l'apparecchio, spingendo l'estremità del tubo in acqua bollente. Successivamente, portare la fascetta verso la parte finale del tubo e serrarla con un cacciavite. La guarnizione e il connettore di ingresso del tubo necessari per il collegamento sono quelli illustrati nella figura seguente.

Nota: il regolatore da applicare alla bombola di GPL deve avere una caratteristica SS di 300 mm.

Per l'allacciamento al gas naturale

AVVERTENZA: L'allacciamento al gas naturale deve essere effettuato da un servizio di assistenza autorizzato. Per l'allacciamento al gas naturale, inserire la guarnizione nel dado sul bordo del tubo di collegamento al gas naturale. Per installare il tubo sul tubo principale del gas, girare il dado. Completare il collegamento effettuando il controllo delle perdite di gas.

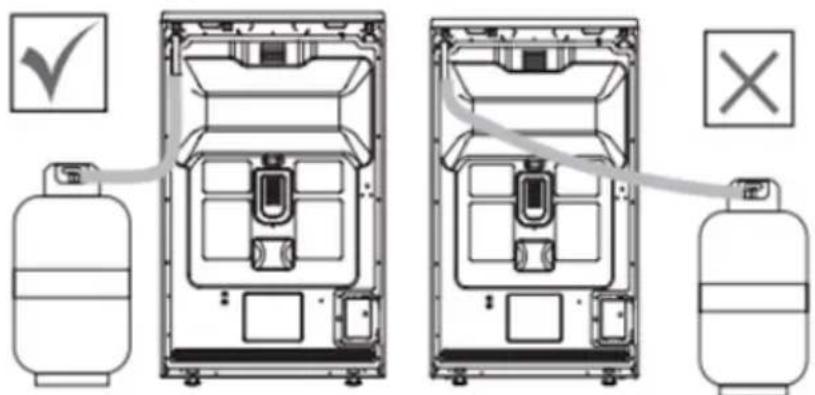

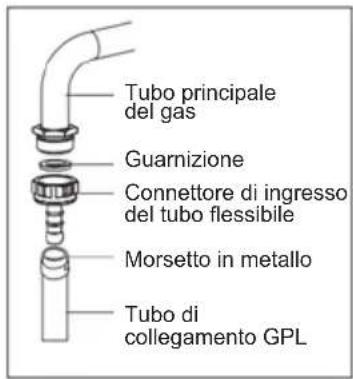

Passaggio del tubo del gas:

Tubo principale del gas Guarnizione Connettore di ingresso del tubo flessibile Morsetto in metallo Tubo di collegamento GPL

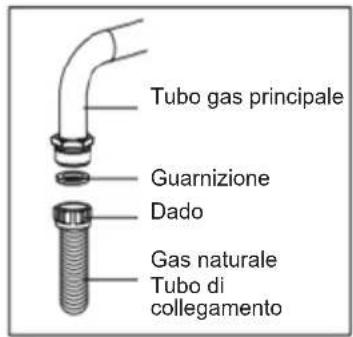

Tubo gas principale Guarnizione Dado Gas naturale Tubo di collegamento

Collegare l'apparecchio al rubinetto della tubazione del gas con il percorso più breve possibile e in modo da garantire che non si verifichino perdite di gas. Per effettuare un controllo di sicurezza della tenuta e della sigillatura, assicurarsi che le manopole del pannello di controllo siano chiuse e che la bombola del gas sia aperta.

AVVERTENZA: durante il controllo delle perdite di gas, non utilizzare mai accendini, fiammiferi, sigarette o altre sostanze infiammabili. Applicare una bolla di sapone sui punti di connessione. Se ci sono perdite di qualsiasi tipo, si formeranno delle bolle. Durante l'inserimento dell'apparecchio, assicurarsi che sia allo stesso livello del piano di lavoro. Se necessario, regolare i piedini in modo che siano a livello con il piano di lavoro. Utilizzare l'apparecchio su una superficie piana e in un ambiente ben ventilato.

AVVERTENZA: Prima di collocare l'apparecchio, verificare che le condizioni di distribuzione locali (tipo e pressione del gas) siano conformi alle impostazioni del prodotto.

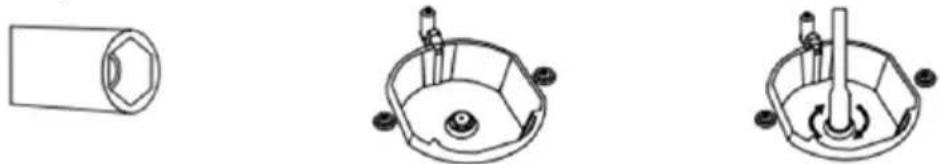

Sostituzione dell'ugello Funzionamento:

1. Utilizzare un driver con testa speciale per la rimozione e l'installazione dell'ugello (figura 3).
2. Rimuovere l'ugello (figura 4) dal bruciatore con l'apposito driver per ugelli e installare un nuovo ugello. (figura 5).

Figura 3 Figura 4 Figura 5

Ventilazione del locale:

L'aria necessaria per la combustione proviene dall'aria ambiente e i gas emessi vengono immessi direttamente nell'ambiente. Per un funzionamento sicuro del prodotto, una buona ventilazione del locale è una condizione essenziale. Se non è disponibile una finestra o una stanza da utilizzare per la ventilazione del locale, è necessario installare una ventilazione supplementare. Tuttavia, se il locale ha una porta che si apre all'esterno, non è necessario praticare fori di ventilazione.

Dimensioni del locale Apertura di ventilazione
Meno di 5 m^3	min. 100 cm^2
Tra 5 m^3 - 10 m^3	min. 50 cm^2
Più grande di 10 m^3	non necessario
In cantina o in un seminterrato min. 65 cm^2

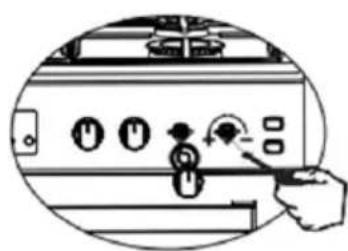

Impostazione della portata del gas ridotta per i del piano cottura

1. Accendere il bruciatore da regolare e ruotare la manopola in posizione ridotta.

2. Rimuovere la manopola dal rubinetto del gas.

3. Utilizzare un cacciavite di dimensioni adeguate per regolare la vite di regolazione della portata. Per il GPL (butano) girare la vite in senso orario. Per il gas naturale, è necessario ruotare la vite in senso antiorario una volta. "La lunghezza normale di una fiamma diritta in posizione ridotta dovrebbe essere di 6-7 mm.

4. Se la fiamma è più alta della posizione desiderata, ruotare la vite in senso orario. Se è più piccola, ruotare in senso antiorario.

5. Per l'ultimo controllo, portare il bruciatore sia in posizione di fiamma alta che di fiamma ridotta e verificare se la fiamma è accesa o spenta. A seconda del tipo di rubinetto del gas utilizzato nell'apparecchio, la posizione della vite di regolazione può variare. Per regolare il forno secondo il tipo di gas, effettuare la regolazione per la fiamma ridotta ruotando con cautela con un piccolo cacciavite come illustrato di seguito sulla vite al centro del rubinetto del gas e cambiare l'ugello. (figura 6 e 7).

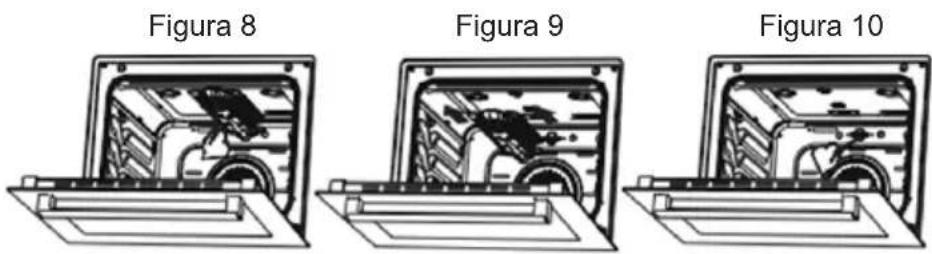

Rimozione del bruciatore inferiore e superiore e installazione dell'iniettore sul forno a gas: Rimozione del bruciatore superiore:

Con l'aiuto di un cacciavite, rimuovere la vite come mostrato nella figura 8. Come mostrato nella figura 9, rimuovere il bruciatore dalla sua sede tirandolo verso di sé. Come mostrato nella figura 10, rimuovere l'iniettore nel cuscinetto con una chiave a bussola. Per riposizionare il bruciatore, applicare il processo di rimozione in modo inverso.

Figura 8 Figura 9 Figura 10

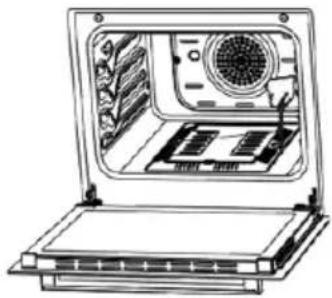

Rimozione del bruciatore inferiore:

Lo sportello inferiore del bruciatore è fissato con due viti. Come mostrato nella figura 11, rimuoverlo con l'aiuto di un cacciavite. Rimuovere lo sportello tirando verso l'alto come mostrato nella figura 12. Rimuovere il bruciatore dalla sua sede tirandolo verso di sé, come mostrato nella figura 13. Come mostrato nella figura 14, rimuovere l'iniettore nel cuscinetto con una chiave a bussola. Per sostituire il bruciatore, applicare il processo di rimozione in modo inverso.

Figura 11

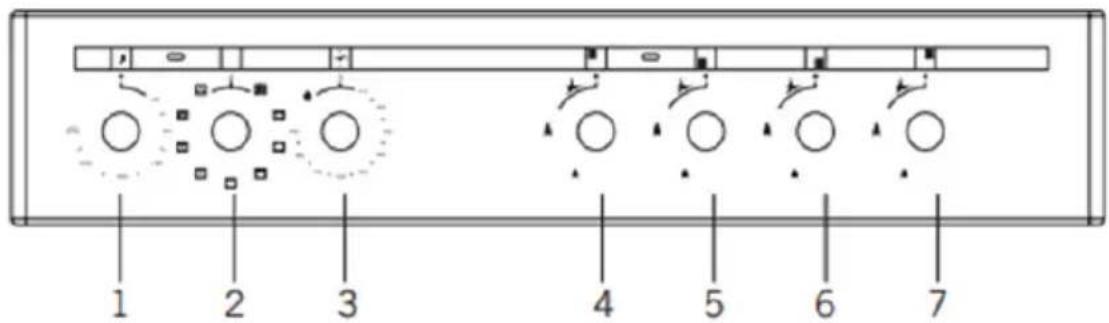

Pannello di controllo:

1 2 3 4 5 6 7

1- Termostato.
2- Pulsante di selezione delle funzioni.
3- Timer meccanico.
4- Riscaldatore posteriore sinistro.

5- Riscaldatore anteriore sinistro.
6- Riscaldatore anteriore destro.
7- Riscaldatore posteriore destro.

AVVERTENZA: Il pannello di controllo di cui sopra è solo per a scopo illustrativo. Si consideri il pannello di controllo su il dispositivo.

Termostato: Utilizzato per determinare la cottura temperatura della pietanza da cuocere in forno. Dopo aver posizionato il cibo all'interno del forno, girare l'interruttore per regolare l'impostazione della temperatura desiderata tra 40-240 °C. Per le temperature di cottura di diversi alimenti, vedere la tabella di cottura.

Timer meccanico*: Utilizzato per determinare il tempo di per la cottura in forno. Quando si regola il tempo scaduto, l'alimentazione dei riscaldatori viene disattivata e viene emesso un segnale di viene emesso un segnale acustico di avvertimento. Timer meccanico può essere regolata in base al periodo desiderato tra 0-90 minuti. Per i periodi di cottura, vedere le tabelle di cottura.

Come utilizzare il forno:

Utilizzo del bruciatore del forno

1. Se il forno è dotato di bruciatori che funzionano a gas, è necessario utilizzare l'apposita manopola per accendere i bruciatori. Alcuni modelli sono dotati di accensione automatica dalla manopola; è facile accendere il bruciatore ruotando la manopola. Inoltre, i bruciatori possono essere accesi premendo il pulsante di accensione oppure possono essere accesi con un fiammifero o un accendino.
2. Non azionare continuamente l'accenditore per più di 15 secondi. Se il bruciatore non si accende, attendere almeno un minuto prima di riprovare. Se il bruciatore si spegne per qualsiasi motivo, chiudere la valvola di controllo del gas e attendere almeno un minuto prima di riprovare.

Utilizzo degli elementi riscaldanti del forno:

1. Quando il forno viene messo in funzione per la prima volta, si diffonde un odore che deriva dall'utilizzo degli elementi riscaldanti. Per eliminarlo, è necessario farlo funzionare a 240 °C per 45-60 minuti quando è vuoto.
2. La manopola di controllo del forno deve essere posizionata sul valore desiderato, altrimenti il forno non funziona.
3. I tipi di pasti, i tempi di cottura e le posizioni del termostato sono indicati nella tabella di cottura. I valori riportati nella tabella di cottura sono valori caratteristici e sono stati ottenuti a seguito di test effettuati nel nostro laboratorio. A seconda delle vostre abitudini di cottura e di utilizzo, potete trovare diversi sapori adatti ai vostri gusti.
4. Con gli accessori è possibile far girare il pollo nel forno.
5. Tempi di cottura: I risultati possono variare a seconda della tensione dell'area e del materiale di diversa qualità, quantità e temperatura.
6. Durante la cottura nel forno, il coperchio del forno non deve essere aperto frequentemente. In caso contrario, la circolazione calore potrebbe essere squilibrata e i risultati potrebbero cambiare.

Utilizzo della griglia:

1. Quando si posiziona la griglia sul ripiano superiore, il cibo sulla griglia non deve toccare la griglia stessa.
2. Si può preriscaldare per 5 minuti mentre si griglia. Se necessario, potete capovolgere il cibo.
3. Gli alimenti devono trovarsi al centro della griglia per garantire il massimo flusso d'aria attraverso il forno.

Per accendere il grill:

1. Posizionare il pulsante di funzione sul simbolo del grill.
2. Quindi, impostare la temperatura del grill desiderata.

Per spegnere il grill:

1. Impostare il pulsante di funzione sulla posizione OFF.

AVVERTENZA: Tenere lo sportello del forno chiuso durante la cottura alla griglia. (grill elettrico con termostato) AVVERTENZA: Tenere aperto lo sportello del forno durante la cottura alla griglia. (grill a gas ed elettrici senza termostato).

Utilizzo dell'arrosto di pollo:

Posizionare lo spiedo sul telaio. Far scorrere il telaio dello spiedo nel forno al livello desiderato. Individuare sgocciolatore attraverso il fondo per raccogliere i residui di cottura. Aggiungere un po' d'acqua nella leccarda per facilitare la pulizia. Non dimenticare di rimuovere la parte in plastica dallo spiedo. Dopo aver grigliato, avvitare il manico in plastilina allo spiedo e togliere il cibo dal forno.

Come utilizzare il fornello:

Utilizzo di bruciatori a gas

Dispositivo di sicurezza tagliafiamma (FFD) *; funziona istantaneamente quando il meccanismo di sicurezza si attiva a causa del traboccamento liquido sui piani di cottura superiori.

1. Le valvole che controllano le cucine a gas hanno uno speciale meccanismo di sicurezza. Per accendere il fornello, premere sempre l'interruttore in avanti e portarlo sul simbolo della fiamma ruotandolo in senso antiorario. Tutti gli accendini si azioneranno e si accenderà solo il fornello da voi comandato. Tenere premuto l'interruttore fino all'accensione. Premere il pulsante dell'accendino e ruotare la manopola in senso antiorario.

2. Non azionare continuamente l'accenditore per più di 15 secondi. Se il bruciatore non si accende, attendere almeno un minuto prima di riprovare.

3.Nei modelli con sistema di sicurezza del gas, quando la fiamma della pentola si spegne, la valvola di controllo interrompe automaticamente il gas. Per azionare i bruciatori con sistema di sicurezza del gas è necessario premere la manopola e ruotarla in senso antiorario. Dopo l'accensione è necessario attendere circa 5-10 secondi per l'attivazione del sistema di sicurezza del gas. Se il bruciatore si spegne per qualsiasi motivo, chiudere la valvola di controllo del gas e attendere almeno un minuto prima di riprovare.

1. Chiuso Completamente aperto. Mezzolaperto.

2. Prima di mettere in funzione il piano di cottura, accertarsi che i tappi dei bruciatori siano ben posizionati. Il corretto posizionamento dei tappi dei bruciatori è illustrato di seguito.

Utilizzo di piastre calde:

1. Le piastre elettriche hanno uno standard di 6 livelli di temperatura. (come descritto sopra)
2. Al primo utilizzo, far funzionare la piastra elettrica in posizione 6 per 5 minuti. In questo modo l'agente della piastra, sensibile al calore, si indurisce bruciando.
3. Utilizzate pentole a fondo piatto che siano il più a contatto con il calore, in modo da utilizzare l'energia in modo più produttivo.

Dimensioni della pentola

	50*55 50*60	60*60
Bruciatore piccolo	12-18 cm	12-18 cm	12-18 cm
Bruciatore normale	18-20 cm	18-20 cm	18-20 cm
Bruciatore grande	22-24 cm	22-26 cm	22-26 cm
Bruciatore WOK	24-28 cm	--- 24-26 cm

Non corretto

Non corretto

Non corretto

Corretto

Tipi di programma:

Pulsante funzione: Consente di determinare i riscaldatori da utilizzare cottura della pietanza da cuocere nel forno. programmi di riscaldamento in questo pulsante e le loro funzioni sono descritte di seguito. Tutti i I tipi di programma e i tipi di programma costituiti da questi riscaldatori potrebbero non essere disponibili in tutti i modelli.

	Pollo arrosto Ventilatore
	Elementi riscaldanti inferiori e superiori		Riscaldamento e ventilatore turbo
	Lámpara Elemento riscaldante infere e superiore e ventola
	Elemento riscaldante inferiore e ventola		Griglia e ventilatore
	Pollo alla griglia e arrosto Griglia
	Griglia e lampada Elemento riscaldanti inferiore superiore
	Timer elettrico Elemento riscaldanti inferiore
	Fiamma Accendino

AVVERTENZA: tutti i tipi di riscaldatori e i programmi composti da questi riscaldatori potrebbero non essere disponibili per tutti i modelli.

Tabella dei tempi di cottura:

AVVERTENZA: il forno deve essere preriscaldato per 10 minuti prima di inserirvi gli alimenti.

Cibi Funzione di cottura	Temperatura	(°C)	Posizione del rack	Durata della cottura (min.)
Torta (vassoio / stampo)	Statico / Statico+ventilato	170-180 2 35-45
Piccole torte Statico /	Turbo+ventilato	170-180 2 25-30
Patty	Statico / Statico+ventilato	180-200 2 35-45
Pasticceria Statico	180-190 2 25-30
Biscotto	Statico	170-180 3 20-25
Torta di mele	Statico / Turbo+ventilato	180-190 2 50-70
Pan di Spagna	Statico	200/150 *	2 20-25

Pizza Statico+ventilato 180-200 3 20-30
Lasagne Statico 180-200 2 25-40
Meringa Statico 100 2 60
Pollo Statico+ventilato / Turbo+ventilato	180-190 2 45-50
Pollo alla griglia ** Griglia	200-220 4 25-30
Pesce alla griglia **	Grill+ventilatore	200-220 4 25-30
Bistecca di controfiletto **	Grill+ventilatore	Max.	4
Polpette di carne alla griglia **	Griglia	Max. 4 20-25

* Senza preriscaldamento. La metà della cottura deve avvenire a 200°C e la seconda metà a 150°C.
** Durante la metà della cottura, il pasto deve essere girato.

5. PULIZIA E MANUTENZIONE

1. Scollegare dalla presa di corrente la spina che alimenta il forno.
2. Durante il funzionamento del forno o poco dopo l'inizio del funzionamento, il forno è estremamente caldo. È necessario evitare di toccare gli elementi riscaldanti.
3. Non pulire mai le parti interne, il pannello, il coperchio, i vassoi e tutte le altre parti del forno con strumenti come spazzole dure, maglie per la pulizia o coltelli. Non utilizzare agenti abrasivi, graffianti o detergenti.
4. Dopo aver pulito le parti interne del forno con un panno insaponato, sciacquarlo e asciugarlo accuratamente con un panno morbido.
5. Pulire le superfici del vetro con detergenti speciali.
6. Non pulire il forno con detergenti a vapore.
7. Prima di aprire il coperchio superiore del forno, pulire il liquido versato dal coperchio. Inoltre, prima di chiudere il coperchio, assicurarsi che il piano di cottura sia sufficientemente raffreddato.
8. Non utilizzare mai agenti infiammabili come acidi, diluenti e benzina quando pulizia del forno.
9. Non lavare nessuna parte del forno in lavastoviglie.
10. Per pulire il coperchio anteriore in vetro del forno, rimuovere le viti di fissaggio della maniglia con un cacciavite e togliere la porta del forno. Quindi pulirlo e sciacquarlo accuratamente. Dopo l'asciugatura, posizionare correttamente il vetro del forno e reinstallare la maniglia.

Pulizia e manutenzione del vetro della porta anteriore del forno:

Rimuovere il profilo premendo i fermi di plastica su entrambi i lati destro e sinistro, come mostrato nella figura 15, e tirando il profilo verso di sé, come mostrato nella figura 16. Quindi rimuovere il vetro interno, come mostrato nella figura 17. Se necessario, il vetro centrale può essere rimosso nello stesso. Al termine delle di pulizia e manutenzione, rimontare i vetri e il profilo in ordine inverso. Assicurarsi che il profilo sia correttamente inserito nella sua sede.

Se necessario, il vetro centrale può essere rimosso nello stesso . Al termine delle di pulizia e manutenzione, rimontare i vetri e il profilo in ordine inverso. Assicurarsi che il profilo sia correttamente inserito nella sua sede.

Pareti catalitiche\*:

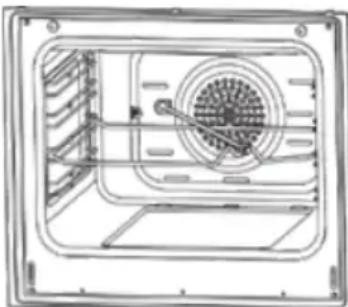

Le pareti catalitiche sono situate a sinistra e a destra di cavità che si apre alle guide. Le pareti catalitiche bandiscono i cattivi e ottenere le migliori prestazioni dalla pentola. Le pareti catalitiche assorbono anche i residui di olio e puliscono il forno. Mentre è in funzione

Rimozione delle pareti catalitiche

Per rimuovere le pareti catalitiche è necessario estrarre le guide. Non le guide vengono estratte, le pareti catalitiche si liberano automaticamente. Le pareti catalitiche devono essere sostituite dopo 2-3 anni.

È importante inserire correttamente la griglia metallica nel forno. La griglia non deve toccare la parete posteriore del forno. Le posizioni dei rack sono mostrate nella figura successiva. È possibile posizionare un vassoio profondo o un vassoio standard nei cestelli a filo inferiori e superiori.

Rack 4 Rack 3 Rack 2 Rack 1

Installazione e rimozione di rastrelliere in filo metallico:

Per rimuovere i rack in filo metallico, premere le clip indicate con le frecce nell'immagine sopra, rimuovere prima il lato inferiore e poi quello superiore dalla posizione di installazione. Per installare i rack in filo metallico, invertire la procedura di rimozione del rack in filo metallico.

Sostituzione della lampada del forno:

Per evitare scosse elettriche, assicurarsi che il circuito dell'apparecchio sia aperto prima di sostituire la lampada. (se il circuito è aperto significa che l'apparecchio è spento). Per prima cosa scollegare l'alimentazione dell'apparecchio e assicurarsi che l'apparecchio sia freddo. Rimuovere la protezione del vetro ruotando come indicato nell'immagine.

Se avete difficoltà a girare, utilizzate dei guanti di plastica che vi aiuteranno a farlo. Quindi rimuovere la lampada ruotando, installare la nuova lampada con le stesse specifiche. Reinstallare la protezione del vetro, collegare il cavo di alimentazione dell'apparecchio alla presa elettrica e completare la sostituzione. Ora è possibile utilizzare il forno.

Lampada di tipo G9 Lampada di tipo E14

Attenzione: Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.

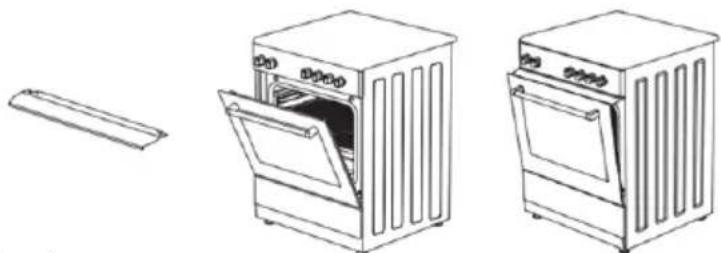

Utilizzo del foglio deflettore della griglia (opzionale):

1. Un pannello di sicurezza è progettato per proteggere il pannello di controllo e i pulsanti quando il forno è in modalità grill (come mostrato nella prima immagine qui sotto).
2. Utilizzare questo pannello di sicurezza per evitare che il calore danneggi il pannello di controllo e i pulsanti quando il forno è in modalità grill.
   AVVERTENZA: le parti accessibili possono essere calde quando il grill è in funzione. I bambini piccoli devono essere tenuti lontani.
3. Posizionare il pannello di sicurezza sotto il pannello di controllo aprendo la parte anteriore del forno. vetro di copertura. (seconda immagine).
4. Quindi, fissare il pannello di sicurezza tra il forno e il coperchio anteriore mediante chiudendo delicatamente il coperchio. (terza immagine)
5. E importante per la cottura tenere il coperchio aperto alla distanza specificata quando si cucina in modalità grill.
6. Il pannello di sicurezza garantisce una situazione di cottura ideale e protegge il pannello di controllo e i pulsanti.

AVVERTENZA: Se la cucina dispone dell'opzione "grill chiuso" con termostato, è possibile tenere la porta del forno chiusa durante il funzionamento; in questo caso il foglio deflettore del grill non sarà necessario.

Risoluzione dei problemi:

Per risolvere i problemi riscontrati con il prodotto, prima di rivolgersi al servizio di assistenza tecnica è possibile verificare i seguenti punti.

Punti di controllo:

Nel caso in cui si verifichi un problema con il forno, controllare innanzitutto la tabella di seguito e provare i suggerimenti.

N°.	Problema Possibile causa	Cosa fare
1 Il forno non funziona Alimentazione non disponibile Controllare			l'alimentazione
			Alimentazione del gas non disponibile.
			Assicurarsi che il tubo del gas sia collegato al forno.
			Verificare se si sta utilizzando una valvola del gas adeguata.
2 Il forno si ferma durante la cottura		La spina esce dalla presa a muro	Reinserire la spina nella presa di corrente.
3 Si spegne durante la cottura		Funzionamento continuo troppo lungo	Lasciare raffreddare il forno dopo lunghi cicli di cottura
		Più di una spina in una presa di corrente	Utilizzare una sola spina per ogni presa a muro.
4 Lo sportello del forno non si apre correttamente		Residui di cibo incastrati tra la porta e la cavità interna	Pulire bene il forno e provare a riaprire la porta.
5 Accendino non funzionale non funzionale		Le punte o il corpo delle candele di accensione sono intasate	Pulire le punte o il corpo delle candele di accensione del bruciatore a gas
		I tubi del bruciatore del gas sono intasati.	Pulire i tubi del bruciatore a gas.
6 Scossa elettrica quando si tocca il forno		Assenza di una messa a terra adeguata	Assicurarsi che l'alimentazione sia correttamente collegata a terra.
		Viene utilizzata una presa a muro senza messa a terra
7 Acqua che cade In determinate condizioni, a seconda degli alimenti da cuocere, è possibile che si generi acqua o vapore. Questo non è un difetto dell'apparecchio.			Lasciare raffreddare il forno e poi asciugare con un panno per piatti.
8 Il vapore esce da una fessura della porta del forno
9 Acqua rimasta all'interno del forno.
10	El horno no calienta	La puerta del horno está abierta	Cierra la puerta y vuelve a arrancar.
		Los mandos del horno no están correctamente ajustados.	Lea la sección relativa al funzionale del horno y reinicielo.
		Se ha disparado el fusible o se ha desconectado el disyuntor.	Cambie el fusible o restablezca el disyuntor. Si esto se repite con frecuencia, llame a un electricista.

11 Fuoriuscita di fumo durante il funzionamento	Quando si utilizza il forno per la prima volta.	Dai riscaldatori esce del fumo.Non si tratta di un guasto. Dopo 2-3 cicli, non ci sarà più fumo.
	Cibo sul riscaldamento. Lasciare	raffreddare il forno e pulirei residui di cibo dal riscaldatore.
12 Quando si aziona il for-no, fuoriesce un odore di bruciato o di plastica.	All'interno del forno vengono utiliz-zati accessori in plastica o non resistenti al calore.	In caso di temperature eleva-te, utilizzare accessori in vetro adatti.
13 Il forno non cuoce bene Lo s	sportello del forno viene aperto frequentemente durante la cottura.	Non aprire frequentemente lo sportello del forno se il cibo che si sta cucinando non richiede di essere girato. Se si apre spesso lo sportello, la temperatura interna si abbassa e quindi il risultato della cottura ne risente.
14 La luce interna è fioca o non funziona.	Oggetto estraneo che copre la lampada durante la cottura.	Pulire la superficie interna del forno e ricontrollare.
	La lampada potrebbe essere guasta.	Sostituire con una lampada dello stesso tipo specifiche.

Regole di manipolazione:

1. Non utilizzare lo sportello e/o la maniglia per trasportare o spostare l'apparecchio.
2. Effettuare la movimentazione e il trasporto nell'imballaggio originale.
3. Prestare la massima attenzione all'apparecchio durante le operazioni di carico/scarico e di movimentazione.
4. Assicurarsi che l'imballaggio sia ben chiuso durante la movimentazione e il trasporto.
5. Proteggere da fattori esterni (come umidità, acqua, ecc.) che potrebbero danneggiare l'imballaggio.
6. Fare attenzione a non danneggiare l'apparecchio a causa di urti, cadute, ecc. durante la movimentazione e il trasporto e a non romperlo o deformarlo durante il funzionamento.

Raccomandazioni per il risparmio energetico:

I dettagli che seguono vi aiuteranno a utilizzare il vostro prodotto in modo ecologico ed economico.
1. Utilizzate contenitori di colore scuro e smalto che conducono meglio il calore nel forno.
2. Durante la cottura dei cibi, se la ricetta o il manuale d'uso indicano che è necessario un preriscaldamento, preriscaldare il forno.
3. Non aprire frequentemente la porta del forno durante la cottura.
4. Cercate di non cuocere più piatti contemporaneamente nel forno. È possibile cucinare contemporaneamente posizionando due pentole sulla griglia.
5. Cuocere più piatti in successione. Il forno non perde calore.
6. Spegnere il forno qualche minuto prima della scadenza della cottura. In questo caso, non aprire la porta del forno.
7. Scongelare gli alimenti congelati prima della cottura.

Smaltire l'imballaggio in modo ecologico.

Questo apparecchio è etichettato in conformità con la Direttiva Europea 2012/19/UE relativa agli apparecchi elettrici ed elettronici usati (rifiuti apparecchiature elettriche ed elettroniche (RAEE). La linea guida determina il quadro di riferimento per la restituzione e il riciclaggio degli apparecchi usati come applicabile in tutta l'UE.

Informazioni sulla confezione:

I materiali di imballaggio del prodotto sono realizzati con materiali riciclabili in conformità con le nostre normative ambientali nazionali. Non smaltire i materiali di imballaggio insieme ai rifiuti domestici o ad altri rifiuti. Portarli ai punti di raccolta dei materiali di imballaggio designati dalle autorità locali.

DICHIARAZIONE DI CONFORMITÀ

Questo dispositivo è conforme alla direttiva (UE) 2016/426/AB relativa agli apparecchi a gas che bruciano combustibili gassosi. Questo dispositivo è conforme alla Direttiva UE sulla bassa tensione 2014/35/CE. Direttiva Compatibilità Elettromagnetica 2014/30/UE Direttiva 2015/863/UE sulla restrizione dell'uso di determinate sostanze pericolose in ambito elettrico. Direttiva 2009/125/CE sui requisiti di progettazione ecocompatibile applicabili ai prodotti connessi all'energia.

Questo simbolo sul prodotto o sulla confezione indica che questo prodotto non può essere smaltito come normale rifiuto domestico o rifiuto domestico. Tutte le apparecchiature elettriche, elettroniche e le unità alimentate a batteria devono essere riciclate in modo adeguato e secondo le leggi locali comunali. Puoi riciclarli portandoli in un centro di smaltimento autorizzato dal governo o in contenitori specializzati che puoi trovare nei grandi supermercati, nei negozi di prodotti elettronici o elettrodomestici o nei centri commerciali che dispongono di questo tipo di strutture nelle vicinanze.

Progettato da: SOGO basato su standard di qualità europei Importato da: Sanysan Appliances SL, NIF: B98753056, C/ Barcas 2, 2, 46002 Valencia, Spagna Prodotto fabbricato in Türkiye. Servizio post-vendita: [e-mail] / 0034 911 084 833

SOGO®

Human Technology
