MANUALE UTENTE FRITZ!DECT 200 AVM

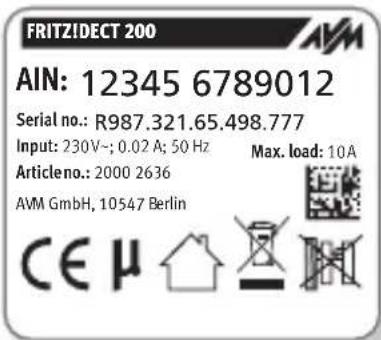

Tutti i dispositivi FRITZ!DECT dispongono di un AlN (numero identificazione attuatore). L'AlN è individuale. Viene mostrato nell'interfaccia utente del FRITZ!Box e sulla targhetta che si trova sul retro del dispositivo:

FRITZIDECT 200 AIN: 12345 6789012 Serial no.: R987.321.65.498.777 Input: 230V~; 0.02 A; 50 Hz Max. load: 10A Articleno.: 2000 2636 AVM GmbH, 10547 Berlin CE μ

Sicurezza

Non sottoponete il FRITZ!DECT 200 a un carico superiore a 2300 W/10 A (carico ohmico). Il sovraccarico può danneggiare il FRITZ!DECT 200, causare malfunzionamenti o incidenti elettrici.

- Usate il FRITZ!DECT 200 solo all'interno degli edifici.

- Usate il FRITZ!DECT 200 solo in un ambiente asciutto, privo di polvere, protetto dalle irradiazioni solari e sufficientemente ventilato.

• Inserite il FRITZ!DECT 200 in una presa di corrente di facile accesso.

•Non inserite il FRITZ!DECT 200 in un altro FRITZ!DECT 200.

• Non collegate al FRITZ!DECT 200 dispositivi soggetti a rischio d'incendio che non vengono sorvegliati (ad esempio, ferri da stiro, apparecchi di riscaldamento).

- Evitate che si infiltrino liquidi nel FRITZ!DECT 200.

- Non manipulate il FRITZ!DECT 200. Il FRITZ!DECT 200 non deve essere aperto, trasformato o modificato né riparato in modo inappropriato.

- Configure per il FRITZ!DECT 200 una commutazione automatica soltanto se i dispositivi collegati sono predisposti a tale scopo. L'accensione e lo spegnimento frequenti di un dispositivo elettrico ne possono ridurre la durata. AVM non si assume alcuna responsabilità per eventuali danni ai dispositivi collegati.

Dati tecnici

•Standard radio DECT
•Gamma di frequenza DECT: 1880 MHz – 1900 MHz
- Potenza di trasmissione massima DECT: 250 mW
- Portata: negli edifici fino a 40 m, all'aperto fino a 300 m
- Potenza assorbita:
• massima: circa 1,1 W - in standby: circa 0,5 W
- 230 V, 50 Hz A/C

• Precisione di misura:
  •Dimensioni (senza spina):
• Peso: circa 135 g
  •Per dispositivi collegati fino a
  •Condizioni ambientali:

$$ + / - 1 0 0 \mathrm{mW} (\text { f i n o a } 5 \mathrm{W}) $$

$$ + / - 2 \% \text {(a partire da 5 W)} $$

$$ 9 3 \times 5 9 \times 4 1 \mathrm{mm} $$

$$ 2 3 0 0 \mathrm{W} / 1 0 \mathrm{A} $$

$$ - \text { temperatura di funzionamento: } $$

$$ 0 ^ {\circ} \mathrm{C} - 4 0 ^ {\circ} \mathrm{C} $$

$$ - \text{umidità dell'aria relativa: da} 10\% $$

$$ - 90 \% \text{senza condensa} $$

Guida online

Oltre a questa guida rapida, la guida online contiene una descrizione di tutte le funzioni e istruzioni per l'utilizzo di FRITZ!DECT 200.

Si accede alla guida online dall'interfaccia utente del FRITZ!Box (http://fritz.box) cliccando sul simbolo con il punto di domanda ?

Registrazione su un FRITZ!Box

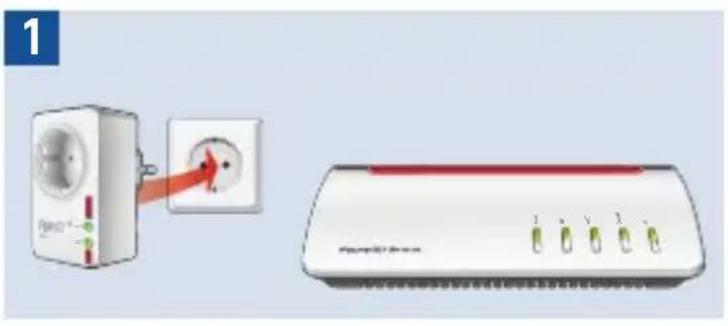

1. Inserite il FRITZ!DECT 200 in una presa di corrente in prossimità del FRITZ!Box. Il LED DECT lampeggia a intervalli regolari.
2. Premere entro 2 minuti il tasto DECT del FRITZ!Box fino a quando il LED Info o il LED DECT lampeggia.

Il FRITZ!DECT 200 viene registrato sul FRITZ!Box. La connessione radio è stata stabilita quando il LED DECT del FRITZ!DECT 200 rimane acceso fisso.

Se il LED DECT continua a lampeggiare, significa che la registrazione è fallita. Estraete il FRITZ!DECT 200 dalla presa e ripetete la registrazione.

1. Inserite ora il FRITZ!DECT 200 nella presa di corrente alla quale desiderate collegare il dispositivo.

Il FRITZ!DECT si registra di nuovo automaticamente sul FRITZ!Box. Quando la connessione è stabilita, il LED DECT è acceso.

Se il LED DECT lampeggia costantemente, provate a effettuare la registrazione da un'altra presa più vicina al FRITZ!Box. La presa deve trovarsi entro la portata della rete radio DECT del FRITZ!Box.

Configurazione dal computer

Il FRITZ!DECT 200 può essere configurato nell'interfaccia utente del FRITZ!Box con un profilo Smart Home:

1. Aprite un browser web.
2. Digitate http://fritz.box.
3. Aprite il menu Smart Home / Gestione dei dispositivi.
4. Cliccate su di fianco al vostro FRITZ!DECT 200.

Appare il profilo Smart Home del FRITZ!DECT 200.

Profilo Smart Home

• Un profilo Smart Home combina funzioni quali display a LED, commutazione automatica, (ad esempio timer), stato di commutazione e servizio Push.
• Le modifiche manuali vengono mante-nute fino al raggiungimento del punto di commutazione successivo che è stato configurato nel profilo Smart Home. Il profilo Smart Home non viene modificato da impostazioni manuali.
• Fate riferimento alla guida online del FRITZ!Box per le descrizioni dettagliate delle funzioni e le opzioni di utilizzo del profilo Smart Home.

Attivazione/disattivazione della presa

• con il tasto On/Off sul FRITZ!DECT 200
- con un computer tramite l'interfaccia utente del FRITZ!Box nel menu Smart Home / Impiego
•con un FRITZ!Fon, vedi pag. 66
- con un interruttore FRITZ!DECT 400, vedi pag. 66
• con la FRITZ! App Smart Home, vedi pag. 67

Potete inoltre configurare una commutazione automatica e gestire FRITZ!DECT 200 ad esempio con un calendario settimanale o di Google.

Anche nel caso in cui sia attivata la commutazione automatica potete attivare e disattivare il FRITZ!DECT 200 in qualsiasi momento a mano, sul computer, tramite FRITZ!Fon, FRITZ!DECT 400 e FRITZ!App Smart Home.

Configurazione della commutazione automatica

1. Aprite un browser web.
2. Digitate http://fritz.box.
3. Aprite il menu Smart Home / Gestione dei dispositivi.
4. Cliccate su dietro il vostro FRITZ!DECT 200.
5. Andate alla scheda Commutazione automatica.
6. Attivate l'opzione Commutazione automatica attiva.
7. Selezionate un tipo di commutazione e configurate la commutazione.

I tipi di commutazione vengono descritti dettagliatamente nella guida online del FRITZ!Box. Cliccate nell'interfaccia utente del FRITZ!Box su ?

1. Cliccate su OK per salvare le impostazioni.

Gestione con dispositivi FRITZ!

FRITZ!Fon

Con la schermata iniziale Smart Home potete gestire FRITZ!DECT 200 e altri dispositivi Smart Home.

Ferry5000 1 = 2 = 3 = 4 = 5 = 6 = 7 = 8 = 9 = 10 = 11 = 12 = 13 = 14 = 15 = 16 = 17 = 18 = 19 = 20 = 21 = 22 = 23 = 24 = 25 = 26 = 27 = 28 = 29 = 30 = 31 = 32 = 33 = 34 = 35 = 36 = 37 = 38 = 39 = 40 = 41 = 42 = 43 = 44 = 45 = 46 = 47 = 48 = 49 = 50 = 51 = 52 = 53 = 54 = 55 = 56 = 57 = 58 = 59 = 60 = 61 = 62 = 63 = 64 = 65 = 66 = 67 = 68 = 69 = 70 = 71 = 72 = 73 = 74 = 75 = 76 = 77 = 78 = 79 = 80 = 81 = 82 = 83 = 84 = 85 = 86 = 87 = 88 = 89 = 90 = 91 = 92 = 93 = 94 = 95 = 96 = 97 = 98 = 99 = 100

Fay3D Fox 1 2 3 4 5 6 7 8 9 0 1 2 3

FRITZ!DECT 400

Con l'interruttore FRITZ!DECT 400 potete utilizzare il FRITZ!DECT 200.

Per istruzioni su come configurare il FRITZ!DECT 400, consultate le istruzioni disponibili sulla pagina

en.avm.de/service/fritzdect-400.

Commutazione con FRITZ!App Smart Home

Con la FRITZ!App Smart Home potete commutare i FRITZ!DECT 200. A tale scopo, la App deve essere installata sullo smartphone e connessa direttamente al FRITZ!Box o tramite un accesso remoto.

Nella App è possibile visualizzare lo stato di commutazione, la potenza attuale e la temperatura misurata.

Potete scaricare gratuitamente la FRITZ!App Smart Home dall'AppStore e da GooglePlay.

Se desiderate registrare il FRITZ!DECT 200 su un altro FRITZ!Box, dovete prima disconnetterlo dal FRITZ!Box su cui è registrato ora:

1. Premete il tasto DECT per almeno 6 secondi.
2. Il FRITZ!DECT 200 viene disconnesso dal FRITZ!Box.
3. Dopo breve tempo, il LED DECT inizia a lampeggiare.

Ora potete registrare il FRITZ!DECT su un altro FRITZ!Box, vedi pag. 62.

Il FRITZ!DECT 200 non si disconnette dal FRITZ!Box semplicemente estraendolo dalla presa.

App StoreGoogle Play Store

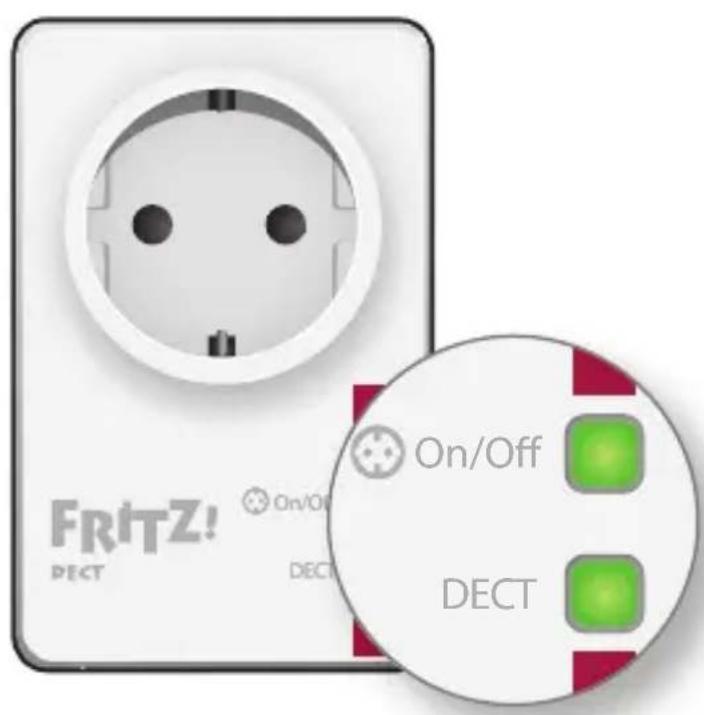

LED e tasti

FRITZ! DECT On/Off DECT On/Off DECT

	Indicazione/uso
	Pressione del tasto
	spento
	acceso
	lampeggia
	lampeggia breve-mente a intervalli regolari
DECT	Pressione del tasto per almeno 6 sec.
	acceso
	lampeggia
	lampeggia breve-mente a intervalli regolari

ato

ttivazione e disattivazione della presa

attivata

ivata

mento firmware

La presa è disattivata perché è stato superato il limite di potenza, vedi pag. 61

Disconnessione, vedi pag. 67

un FRITZ!Box

strato su un FRITZ!Box o aggiornamento firmware

Nessuna connessione con il FRITZ!BoxFRITZ!DECT 200 non è registrato o si trova al di fuori della portata del FRITZ!Box.

Cosa fare in caso di errori

Nessuna connessione con il FRITZ!Box

Il LED DECT lampeggia brevemente a intervalli regolari.

1. Inserite il FRITZ!DECT in una presa di corrente in prossimità del FRITZ!Box.
2. Se il LED DECT è acceso, significa che la prima presa si trova fuori dalla portata del FRITZ!Box oppure che la connessione radio era disturbata. Le sorgenti di disturbo tipiche sono, ad esempio, le porte chiuse o gli ambienti con molta umidità (pareti umide, stendibiancheria).

Se la presa si trova al di fuori della portata del FRITZ!Box ed è necessaria in questo luogo, utiliz-zate un FRITZ!DECT Repeater.

Se il LED DECT continua a lampeggiare, significa che il FRITZ!DECT 200 non è registrato sul FRITZ!Box. Registrate di nuovo il FRITZ!DECT 200.

Presa disattivata

Il LED On/Off lampeggia brevemente a intervalli regolari e il dispositivo elettrico collegato non funziona. La presa è disattivata.

1. Disconnettete il dispositivo elettrico dal FRITZ!DECT 200.
2. Premete il tasto On/Off. La presa di corrente viene riattivata. Il LED On/Off resta acceso.
3. Inserite nuovamente il dispositivo elettrico nel FRITZ!DECT 200

Smaltimento

In conformità con le leggi europee e con la legge tedesca sulle apparecchiature elettriche, il FRITZ!DECT 200 non va smaltito con i rifiuti domestici, bensì consegnato, al termine del suo ciclo di vita, presso un centro di raccolta autorizzato.

Conformità CE

CE AVM dichiara che il dispositivo è conforme ai requisiti fondamentali e alle disposizioni inerenti delle direttive 2014/53/UE, 2009/125/CE e 2011/65/UE.

Il testo integrale della dichiarazione di conformità CE è disponibile in lingua inglese all'indirizzo http://en.avm.de/ce.

Garanzia del produttore

In qualità di produttore di questo prodotto, offriamo ai nostri clienti una garanzia di 2 anni sull'hardware. Il periodo di garanzia inizia a partire dalla data di acquisto da parte del primo consumatore finale. La durata del periodo di garanzia si può dimostrare presentando la fattura originale o documenti equivalenti. Questa garanzia non limita i diritti alla garanzia derivanti dal contratto di acquisto né i diritti previsti dalla legge.

Durante il periodo di garanzia saranno eliminati tutti i difetti del prodotto dimostratamente riconducibili al materiale o a un errore di fabbricazione. Saranno esclusi i difetti derivati da installazione non conforme alle disposizioni, impiego inappropriato, mancata osservanza del manuale, normale usura o difetti nell'ambiente del sistema (software o hardware di terzi). Siamo autorizzati a scegliere fra eliminazione di vizi e sostituzione della merce. Questa garanzia non include alcun nuovo diritto oltre a quelli riportati nelle condizioni di garanzia relativamente all'eliminazione dei difetti del prodotto.

Garantiamo ai nostri clienti che il software risponde alle specifiche generali, ma non che soddisfi le loro esigenze particolari. Le spese di spedizione non saranno rimborsate. I prodotti sostituiti tornano a essere di nostra proprietà. Le prestazioni in garanzia non estendono il periodo di garanzia né hanno come conseguenza un nuovo inizio dello stesso. Nel caso in cui rifiutiamo un diritto di garanzia, esso cade in prescrizione al più tardi sei mesi dopo il nostro rifiuto.

Per questa garanzia vale il diritto tedesco, con esclusione della Convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).
