MANUALE UTENTE SAFE 35 SMART PLUS Indel B

istruzioni per l'uso

L'apparecchio non è destinato a essere usato da persona (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio. I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio.

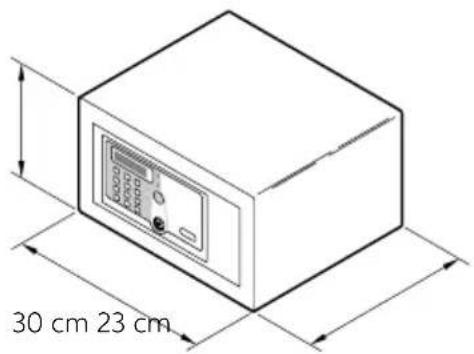

DIMENSIONI D'INGOMBRO

SAFE 10 SMART

16,9 cm

30 cm 23 cm

SAFE 30 SMART

22 cm

43 cm 35 cm

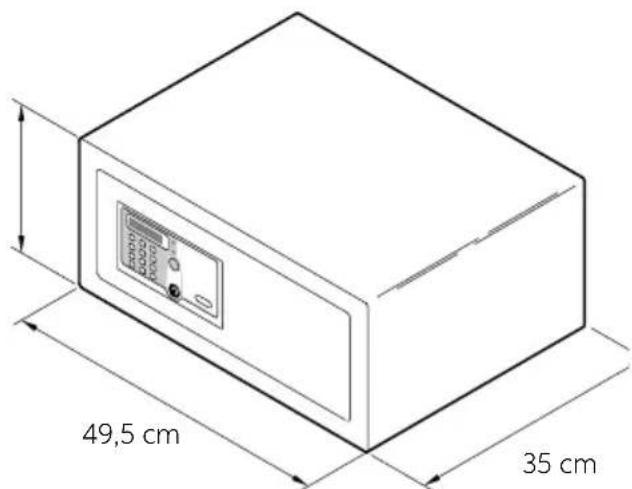

SAFE 35 SMART PLUS

22 cm

49,5 cm 35 cm

SAFE 10/30 SMART - 35 SMART PLUS

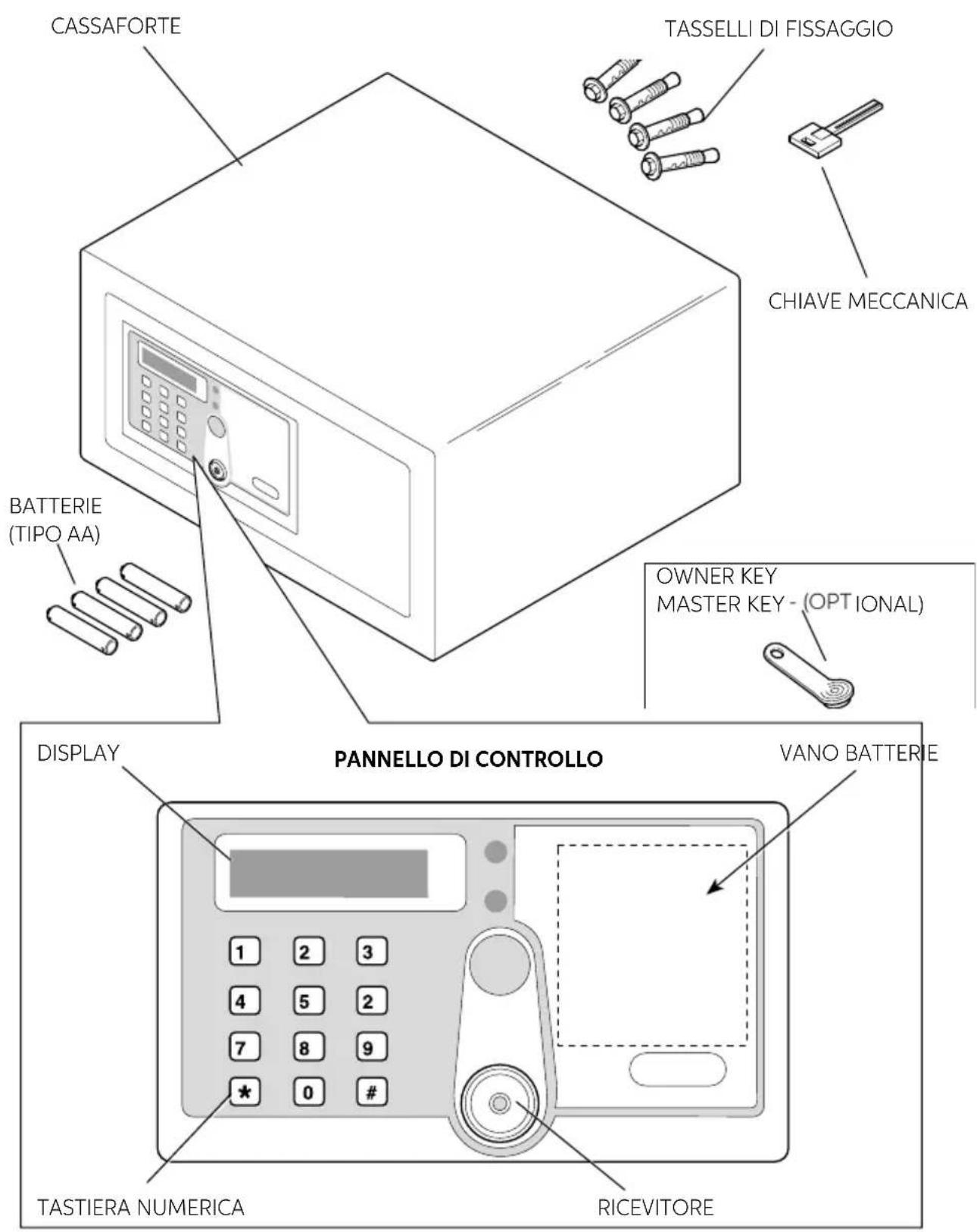

MATERIALE CONTENUTO ALL'INTERNO DELL'IMBALLO

CASSAFORTE TASSELLI DI FISSAGGIO CHIAVE MECCANICA BATTERIE (TIPO AA) OWNER KEY MASTER KEY - (OPTIONAL) DISPLAY PANNELLO DI CONTROLLO VANO BATTERIE 1 2 3 4 5 2 7 8 9 * 0 # TASTIERA NUMERICA RICEVITORE

SAFE_10_30_35_SMART_IM_20190517

INSTALLAZIONE

Al ricevimento della cassaforte occorre procedere all'installazione di quest'ultima, effettuando alcune semplici operazioni, per renderne possibile l'utilizzo.

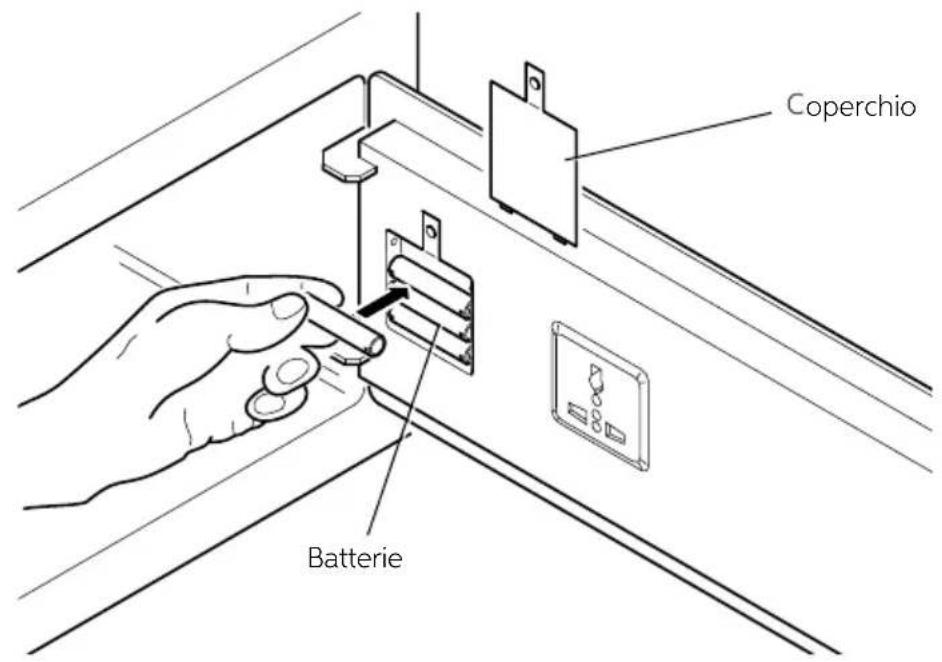

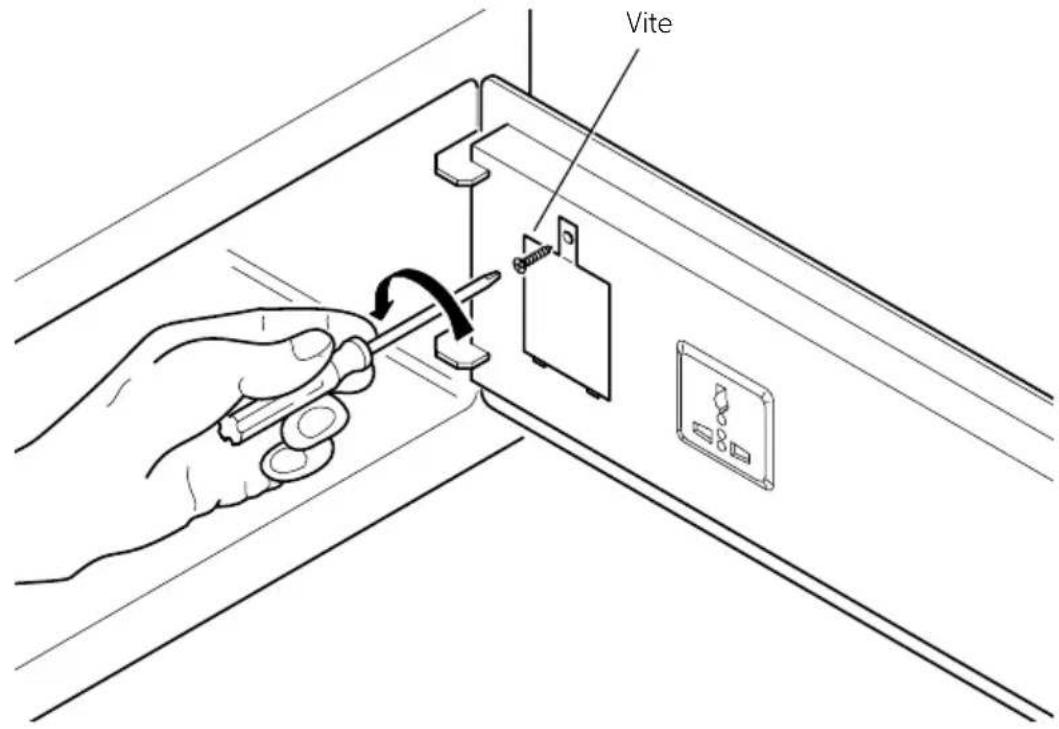

Togliere il coperchio di protezione svitando la vite e inserire le batterie nelle apposite sedi.

Vite

Coperchio Batterie

SAFE 10/30 SMART - 35 SMART PLUS

POSIZIONAMENTO

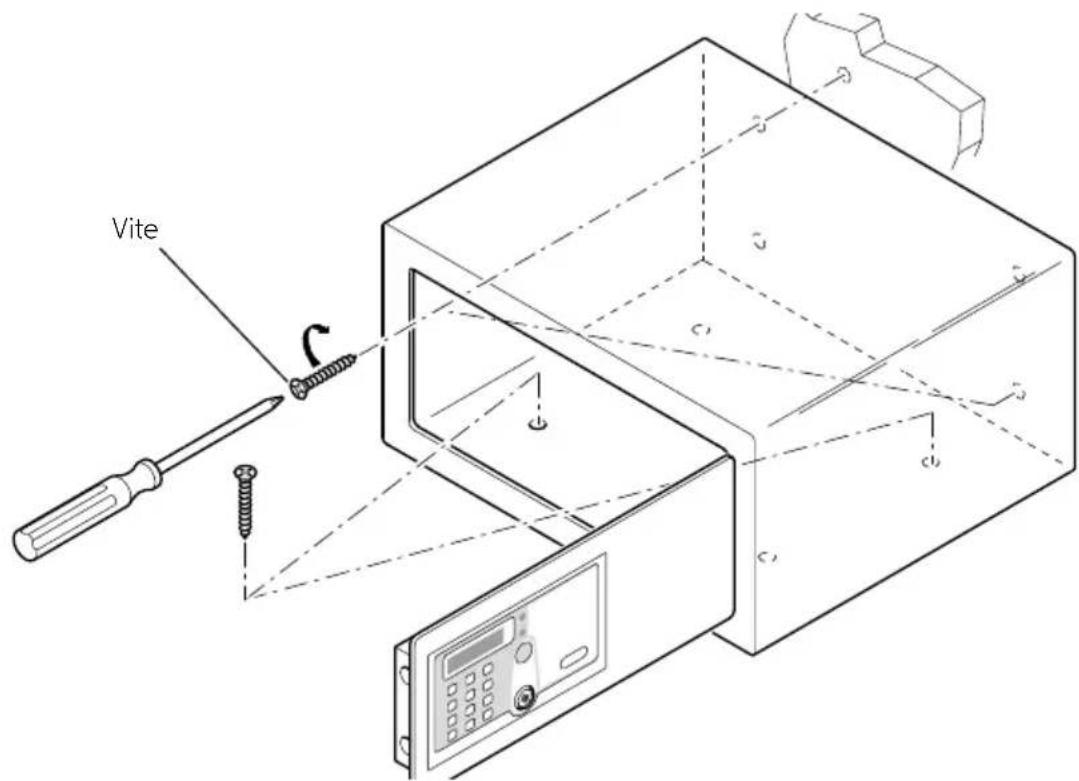

A questo punto è possibile posizionare la cassaforte sopra un mobile o dentro un armadio, bloccandola con n° 2 viti di fissaggio fornite in dotazione.

La cassaforte è dotata, per il fissaggio, di 8 fori passanti, 4 sulla parete posteriore e 4 sul piano orizzontale, da utilizzare, a discrezione dell'installatore, a seconda del luogo in cui verrà posizionata la cassaforte stessa.

Nota: Fissare la cassaforte utilizzando due fori di fissaggio, in diagonale sullo stesso lato.

Vite

SAFE_10_30_35_SMART_IM_20190517

Questa operazione è necessaria solo per cassaforti già utilizzate ed inizializzate in precedenza. Non è necessaria per cassaforti nuove, appena acquistate ed installate.

Per resettare la memoria, premere il pulsante RESET (vedere capitolo Istruzioni d'Uso), dopo tre segnalazioni acustiche ("beep"), l'inizializzazione della cassaforte è stata completata e le chiavi e i codici memorizzati, sono stati eliminati.

OWNER KEY

L'Owner Key è la chiave "padre" necessaria alla configurazione della cassaforte ed all'apertura in caso di emergenza.

ATTIVAZIONE OWNER KEY (ROSSA O BLU)

Eseguita l'inizializzazione appoggiare la prima IB Key (rossa o blu) sul ricevitore. Dopo tre segnalazioni acustiche ("beeps"), la cassaforte si apre e la IB Key diventa la Owner Key. La prima chiave elettronica appoggiata sulla cassaforte diventa la Owner Key (rossa o blu). Verrà settata una sola Owner Key per ogni cassaforte.

APERTURA DELLA CASSAFORTE CON LA OWNER KEY

Appoggiare la Owner Key sul ricevitore, dopo una segnalazione acustica ("beep") la cassaforte si apre.

ELIMINAZIONE DELLA OWNER KEY

Premere il pulsante di RESET (vedere capitolo Istruzioni d'Uso), dopo tre beep la Owner Key risulterà eliminata.

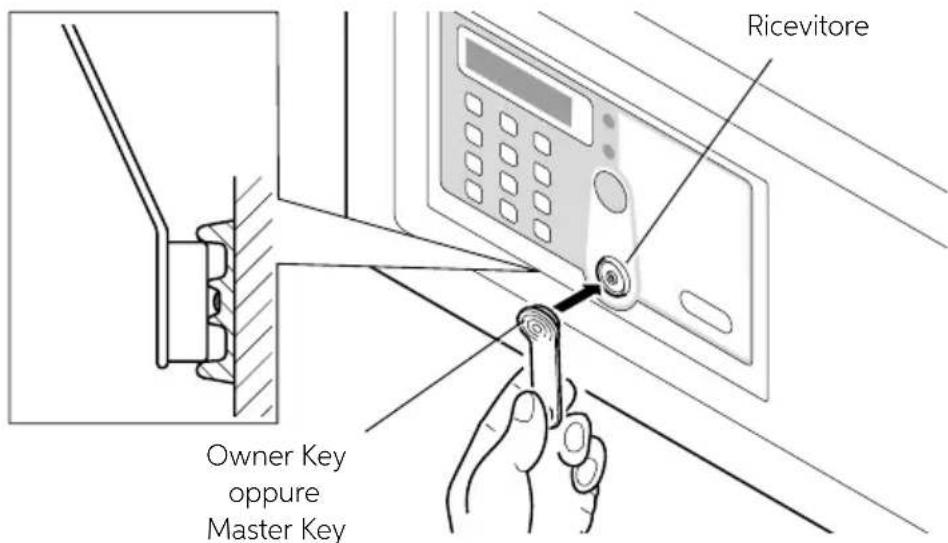

Ricevitore Owner Key oppure Master Key

SAFE_10_30_35_SMART_IM_20190517

MASTER KEY

Le Master Key sono le chiave "figlie" necessarie all'apertura della cassaforte in caso di emergenza. ATTIVAZIONE MASTER KEY (ROSSA O BLU)

Appoggiare la Owner Key sul ricevitore, dopo un beep, appoggiarla nuovamente, dopo un altro beep appoggiare una IB Key sul ricevitore, dopo un beep la IB Key diventa la Master Key. È possibile attivare un massimo di cinque Master Key per ogni cassaforte.

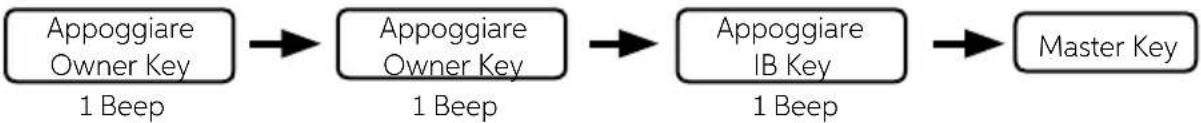

Per settare una IB Key come Master Key, appoggiarla sul ricevitore entro 4 secondi dall'ultima digitazione. La cassaforte emetterà quattro beeps per indicare che la Master Key è stata attivata.

APERTURA DELLA CASSAFORTE CON LA MASTER KEY

Appoggiare la Master Key sul ricevitore, dopo un beep la cassaforte si apre.

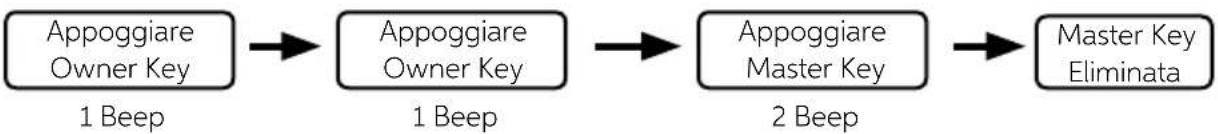

ELIMINAZIONE DI UNA MASTER KEY

Appoggiare la Owner Key sul ricevitore, dopo un beep, appoggiarla nuovamente, dopo un altro beep appoggiare la Master Key sul ricevitore, dopo 2 beep la Master Key viene eliminata.

Si possono continuare ad eliminare le Master Key entro 4 secondi dall'ultima digitazione

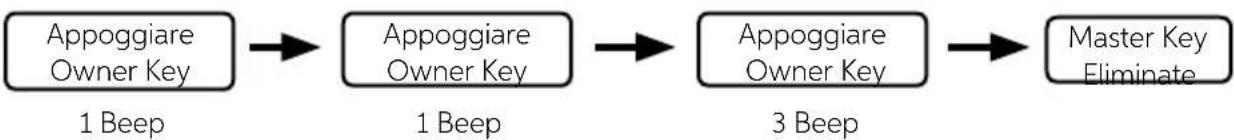

ELIMINAZIONE DI TUTTE LE MASTER KEY

Appoggiare la Owner Key sul ricevitore, dopo un beep, appoggiarla nuovamente, dopo un altro beep appoggiarla nuovamente, dopo 3 beep tutte le Master Key verranno eliminate.

AVVERTENZA

A questo punto Master Key non può più aprire la cassaforte; per riattivarlo eseguire nuovamente le procedure descritte in precedenza.

SAFE 10/30 SMART - 35 SMART PLUS

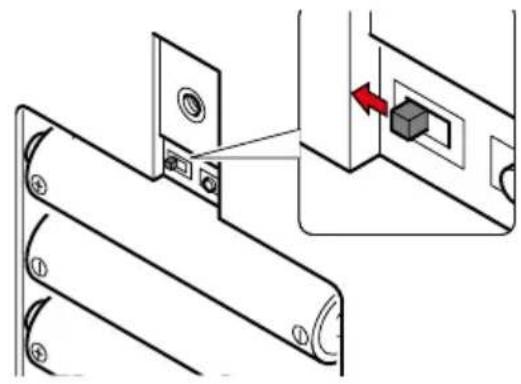

CODICE TEMPORANEO - POSIZIONARE L'INTERRUTTORE A SLITTA VERSO SINISTRA (LATO CERNIERA PORTA) - (VANO BATTERIE)

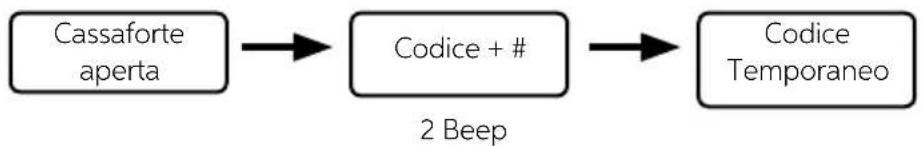

IMPOSTAZIONE CODICE TEMPORANEO

Con la cassaforte aperta, inserire un codice da 4 a 9 cifre seguito da #. Dopo due beep la cassaforte si chiude e il codice inserito diventerà il Codice Temporaneo. È possibile impostare un codice temporaneo per ogni cassaforte fino a che non verrà sostituito dal nuovo codice permanente.
    note right of B "2 Beep"

CHIUSURA CASSAFORTE

inserire il Codice temporaneo da 4-9 cifre seguito da #, la cassaforte emette un beep e si chiude.

APERTURA CASSAFORTE

Inserire il Codice Temporaneo: la cassaforte si apre.

In caso si sia dimenticato il Codice Temporaneo, appoggiare la Owner Key o la Master Key: la cassaforte si apre.

SAFE_10_30_35_SMART_IM_20190517

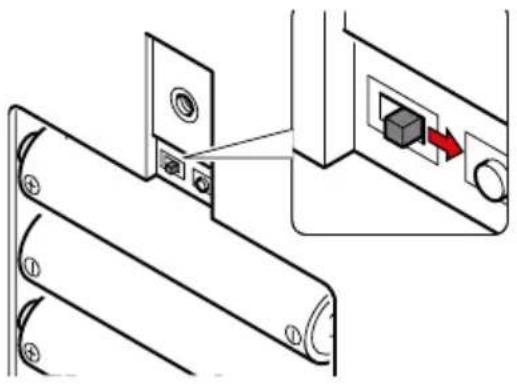

CODICE PERMANENTE - POSIZIONARE L'INTERRUTTORE A SLITTA VERSO DESTRA (LATO SERRATURA PORTA) - (VANO BATTERIE)

Premere il pulsante appoggiare la Owner Key sul ricevitore, dopo un beep, inserire un codice da 4 a 9 cifre seguito da #. Dopo due beep la cassaforte mostrerà la scritta "CLOSE" sul display e il codice inserito diventerà il Codice Permanente. Verrà assegnato un solo Codice Permanente per ogni cassaforte.

APERTURA CASSAFORTE

Premere il pulsante *premere nuovamente il pulsante *iserire il Codice Permanente seguito da #, appoggiare la Owner Key o la Master Key sul ricevitore e la cassaforte verrà aperta.

CHIUSURA CASSAFORTE

Premere il pulsante #, dopo due beep la cassaforte verrà chiusa.

SAFE 10/30 SMART - 35 SMART PLUS

ISTRUZIONI D'USO

La cassaforte si presenta all'utilizzatore con lo sportello aperto e pronta all'uso.

CHIUSURA E APERTURA CASSAFORTE

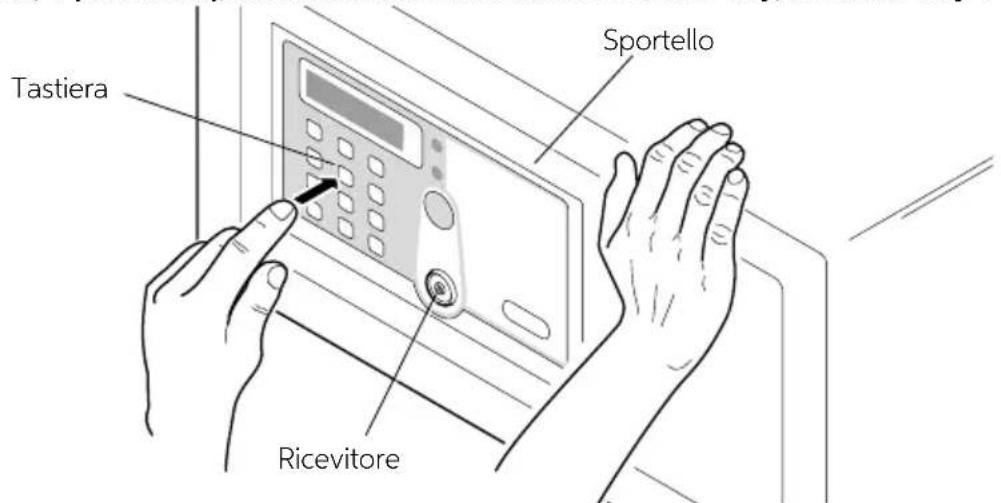

Per la chiusura, l'utilizzatore deve tenere premuto lo sportello e digitare nella tastiera il codice seguito dal tasto #. Tale codice può essere composto da quattro a nove cifre, a discrezione dell'utilizzatore.

Per l'apertura della cassaforte è sufficiente digitare lo stesso codice sempre seguito dal tasto #. Mentre si imposta il codice, se viene digitata una cifra sbagliata, premere il tasto * per cancellarla e inserire la cifra corretta.

È possibile variare il codice segreto ad ogni ciclo di chiusura-apertura della cassaforte.

AVVERTENZA

Se l'utilizzatore dimentica il codice con la cassaforte chiusa, oppure se l'utilizzatore lascia la camera con la cassaforte chiusa, è possibile aprire la cassaforte utilizzando la Owner Key, la Master Key o la chiave meccanica.

Sportello Tastiera Ricevitore

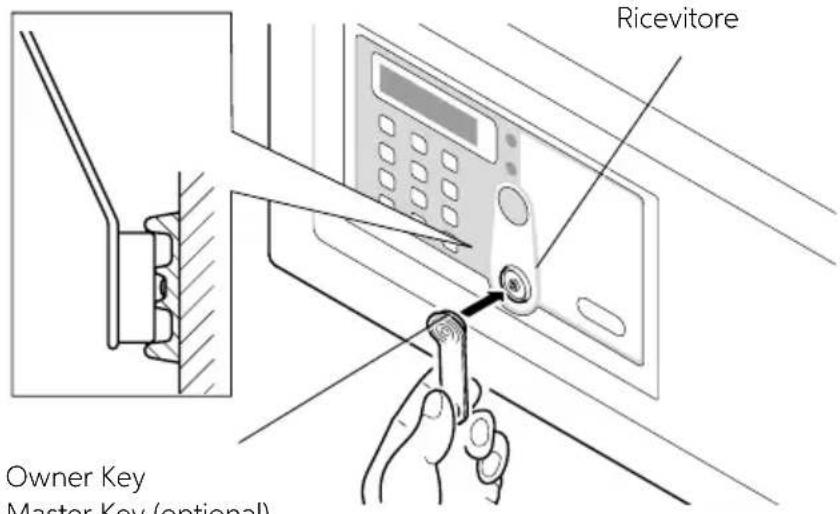

UTILIZZO OWNER KEY - MASTER KEY

Nel caso in cui l'utilizzatore dimentichi il codice digitato a cassaforte chiusa, è possibile aprirla con l'utilizzo della chiave Owner Key o Master Key, procedendo come segue.

Appoggiare la Owner Key o Master Key al ricevitore; un segnale acustico ("beep") conferma l'apertura della cassaforte.

Ricevitore Owner Key Master Key (optional)

SAFE_10_30_35_SMART_IM_20190517

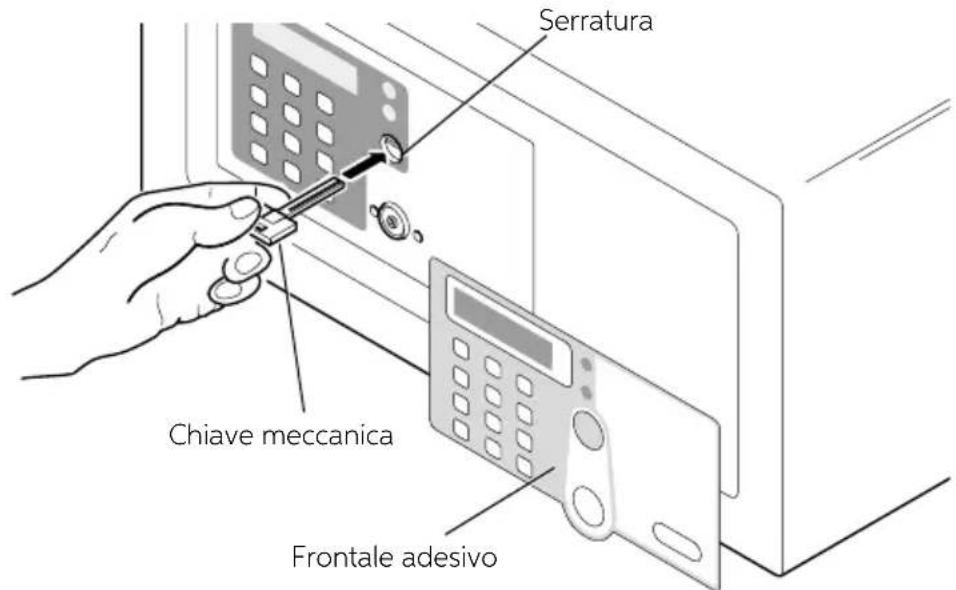

UTILIZZO CHIAVE MECCANICA

In caso di smarrimento accidentale della Owner Key, della Master Key, o di malfunzionamento della scheda elettronica, è possibile aprire la cassaforte con la chiave meccanica, procedendo come segue. Togliere il frontale adesivo dallo sportello e inserire la chiave meccanica, in dotazione, nell'apposita serratura. A questo punto si può aprire lo sportello manualmente.

Serratura Chiave meccanica Frontale adesivo

AVVERTENZA

Non lasciare mai la chiave meccanica e le Owner e Master Key all'interno della cassaforte.

FUNZIONE DI ALLARME

Quando si tenta di inserire un codice sbagliato, dopo la terza volta, la cassaforte emette un segale acustico di allarme per sessanta secondi, e si blocca.

Trascorsi i sessanta secondi la cassaforte è nuovamente utilizzabile.

PULSANTE DI RESET

Il pulsante RESET, posizionato nella parte superiore del vano batterie, cancella tutti i dati memorizzati dalla cassaforte, relativi alle Key associati.

Premendo il tasto RESET con la punta di un piccolo cacciavite, come indicato in figura, tutte le Key, non sono più associati alla cassaforte, ed è quindi possibile impostarne di nuovi.

Si consiglia di utilizzare la funzione RESET, premendo il relativo tasto, in caso, ad esempio, di smarrimento di almeno una delle Key.

SOSTITUZIONE BATTERIE

Se la cassaforte emette un segnale acustico ("beep") dopo ogni apertura e chiusura, le batterie devono essere sostituite.

Per svolgere tale operazione togliere il coperchio di protezione svitando la vite e sostituire le batterie esauste, con quelle nuove.

AVVERTENZA

Assicurarsi che le batterie in questione siano del tipo alcaline a 1,5 Volt. Rischio di esplosione in caso di sostituzione delle batterie con un tipo non indicato dal Costruttore.

Smaltire le batterie esauste secondo la normativa vigente.

AVVERTENZA

Le batterie sono fornite gratuitamente per il test di funzionamento e sono da sostituire in breve tempo.

ALIMENTAZIONE DI EMERGENZA

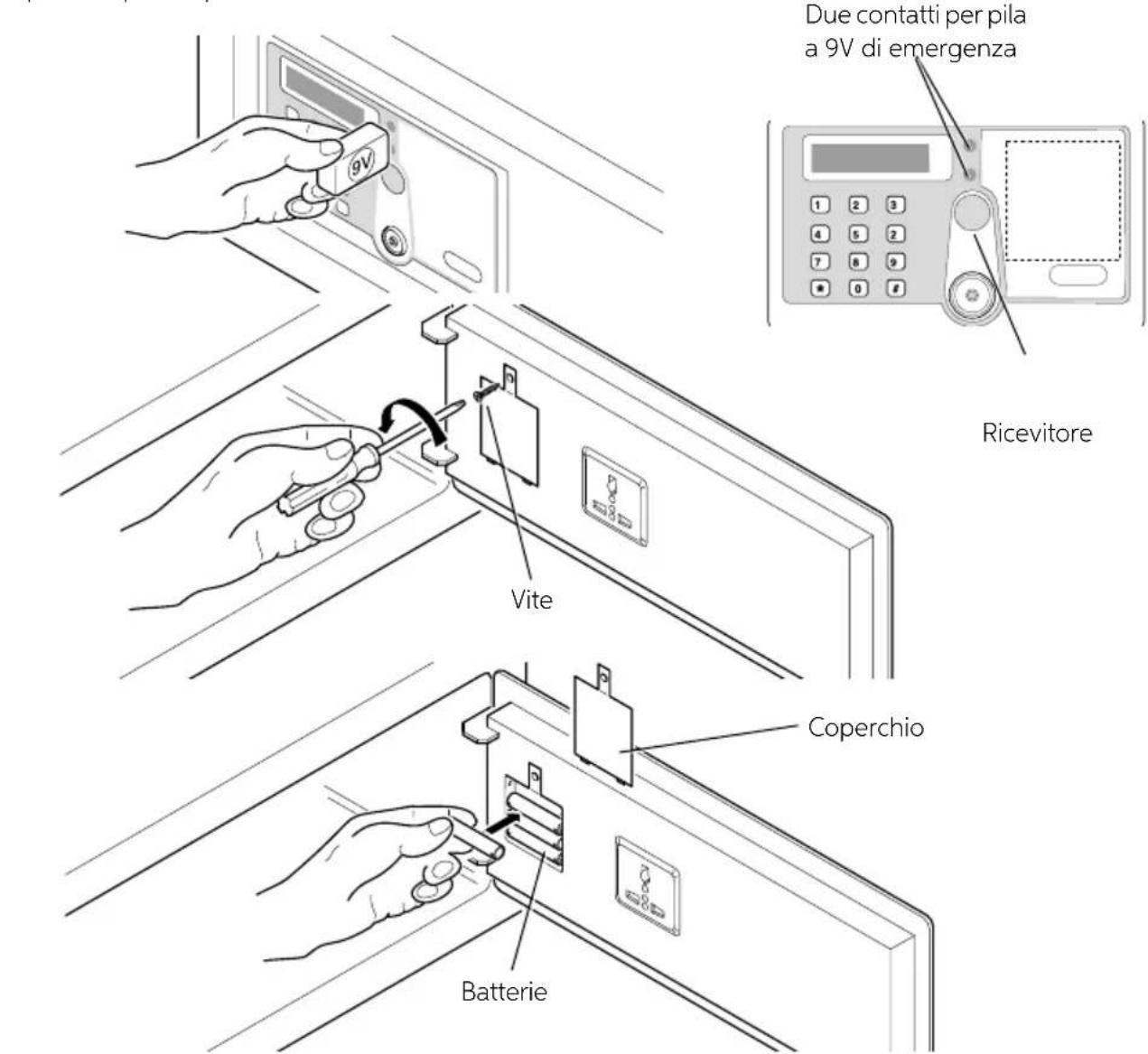

Se le batterie non vengono sostituite prima che si esauriscano completamente, è possibile appoggiare una pila da 9V nei due contatti che si trovano a destra del display per alimentare temporaneamente la cassaforte e poterla quindi aprire.

9V Due contatti per pila a 9V di emergenza Ricevitore Vite Coperchio Batterie

SAFE_10_30_35_SMART_IM_20190517

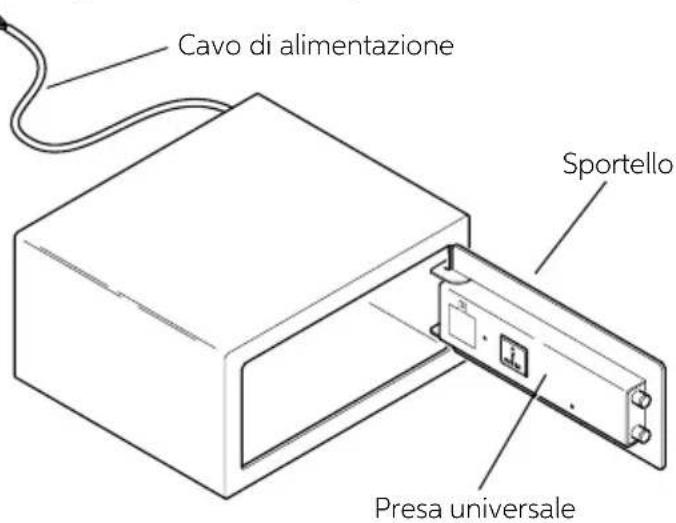

PRESA UNIVERSALE (SOLO PER SAFE 30/35)

È prevista una presa universale di corrente, posizionata sull'interno dello sportello della cassaforte, per il collegamento alla rete elettrica di varie apparecchiature come ad esempio un personal computer o un carica batterie per telefono cellulare. Il cavo di alimentazione della suddetta presa esce dal retro della cassaforte e termina con i tre cavetti (fase, neutro e terra) collegabili direttamente ai morsetti dell'impianto elettrico oppure a una normale spina.

In caso di collegamento diretto, all'impianto elettrico, quest'ultimo deve essere dotato di un dispositivo di sezionamento completo (disconnessione omnipolare) della linea, con una distanza minima di apertura dei contatti di 3,5 mm. In caso di collegamento del cavo di alimentazione ad una normale spina, quest'ultima deve essere lasciata perfettamente accessibile.

AVVERTENZA

Se per qualsiasi motivo il cavo di alimentazione dovesse risultare danneggiato, disconnetterlo dall'impianto di alimentazione (oppure estrarre la spina dalla presa) e contattare il Servizio di Assistenza Tecnica.

Cavo di alimentazione Sportello Presa universale

INDEL B SMART BOX

È possibile utilizzare un programma denominato Indel B Smart Box, che memorizza le aperture della cassaforte, in un archivio dati. Tale programma gestisce l'archivio in funzione del codice cliente utilizzato e/o del tipo di chiave utilizzata (Owner Key, Master Key o chiave meccanica), mostrando la data e l'ora d'apertura della cassaforte.

AVVERTENZA

Per procedere all'installazione del programma sono necessari alcuni requisiti minimi di sistema. Tali requisiti sono:

Memoria Ram: 64 MB di Ram

Processore: Pentium III

INTERFACCIA USB

INTERFACCIA SERIALE

DATA CARD (GIALLA)

Windows Xp, Windows 2000, Windows 98 di Ram ENCODER TIME CARD (VERDE)

SAFE 10/30 SMART - 35 SMART PLUS

ACESSORI IN DOTAZIONE NEL KIT

INSTALLAZIONE SOFTWARE

Per prima cosa è necessario scaricare il software di installazione digitando il seguente link www.indelb.it/smartboxsoftware.

Una volta terminata la procedura di download avviare il file denominato IndelBSmartBoxV2014.10.

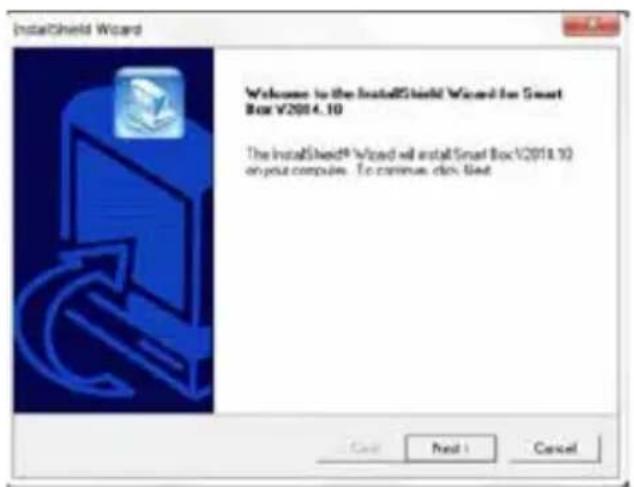

Fatto questo si apriranno, in successione, una serie di finestre di installazione che guidano l'utilizzatore passo-passo, nell'installazione del software.

In questa finestra sono visualizzate le generalità del software da installare.

Premere il tasto "Next" per proseguire l'installazione.

Premere il tasto "Cancel" per uscire l'installazione.

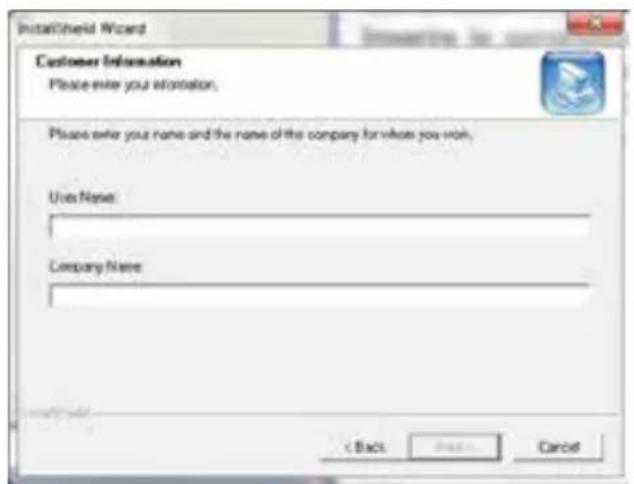

In questa finestra è necessario fornire le generalità dell'utilizzatore e del costruttore.

Inserire le generalità dell'utilizzatore, nel settore denominato "Name" e il nome del costruttore, nel settore denominato "Company".

Premere il tasto "Back" per ritornare alla finestra precedente.

SAFE_10_30_35_SMART_IM_20190517

indelB

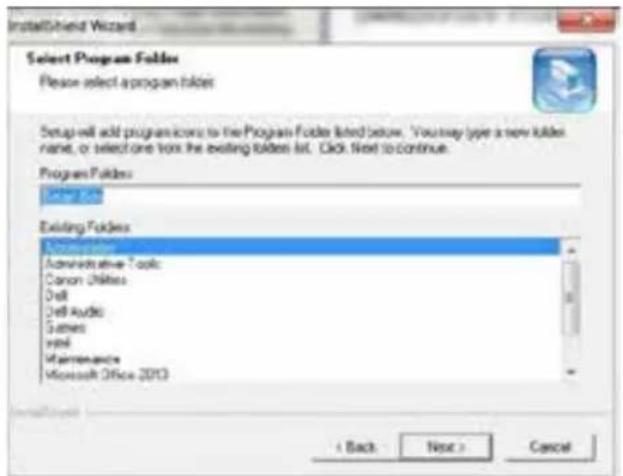

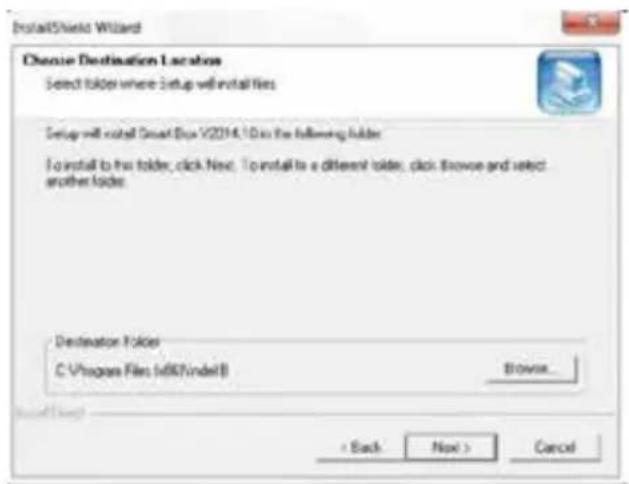

In questa finestra viene chiesto di scegliere il percorso di destinazione del software. Premere il tasto "Browse" per selezionare un'eventuale altra destinazione.

In questa finestra viene indicato il nome della cartella. Premere "Next" per continuare l'installazione.

SAFE 10/30 SMART - 35 SMART PLUS

INSTALLAZIONE ENCODER

Terminata l'installazione del software, è necessario collegare l'encoder al computer tramite un interfaccia Seriale o un interfaccia Usb.

Deciso il tipo di collegamento da effettuare, si apriranno, in successione, una serie di finestre di installazione del driver dell'encoder, che guidano l'utilizzatore passo-passo, nell'installazione.

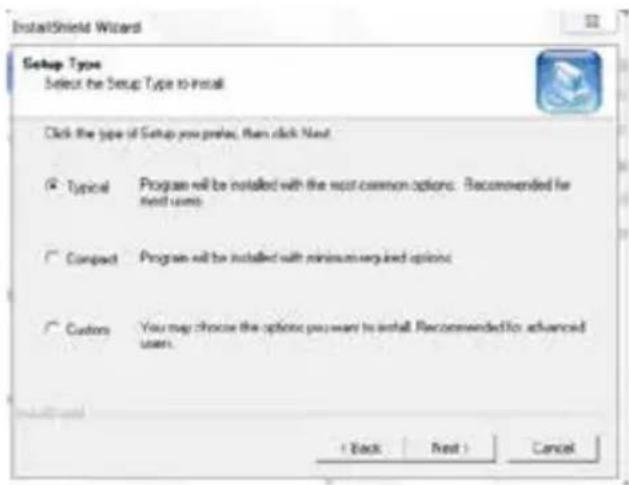

In questa finestra è richiesta la scelta del tipo di installazione da eseguire.

Scegliere nella prima schermata "No, non ora" poi cliccare su "Avanti". Scegliere "Installa software automaticamente (scelta consigliata) nella seconda schermata e poi cliccare su "Avanti".

Premere il tasto "Avanti" per proseguire l'installazione. Premere il tasto "Annulla" per non eseguire l'installazione.

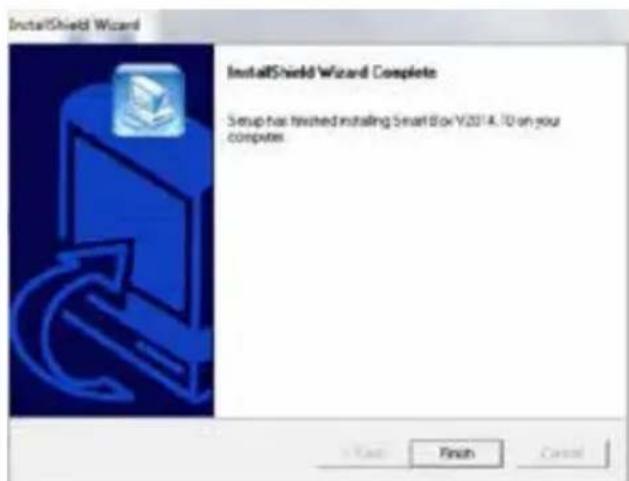

A questo punto l'installazione del driver è completata.

Premere "Fine" per terminare l'installazione.

AVVERTENZA

A questo punto il programma Indel B Smart Box è pronto per essere utilizzato e viene avviato automaticamente dal computer a fine installazione. Se questo non avviene, ricercarlo nel menu dei programmi e avviarlo manualmente.

SAFE_10_30_35_SMART_IM_20190517

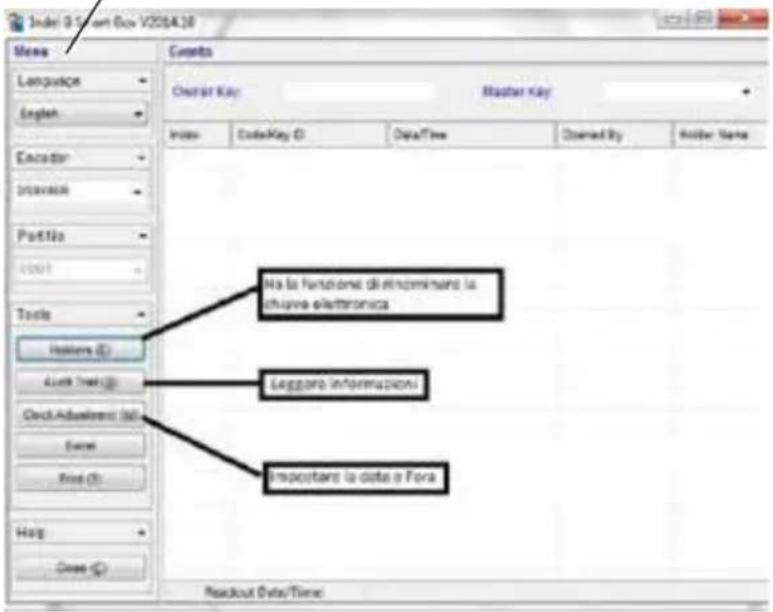

INTERFACCIA OPERATORE

PANNELLO OPERATORE

DS9490R Impostato di default

Index 0 - Start Box V2014.16 Menu Language English Encoder Preview Portfolio [0001] Tools Hostens (C) Audio Train (I) Check Adjustment (M) Event Find (F) Hot Close (C) Contents Order Key: Master Key Index CodeKey C DataTime Observed By Master Name Na la funzione di riconminare la chluve elettronica Leggere informazioni: Importare la data o Fora Readout Data/Time

SETTAGGI INIZIALI

All'apertura del programma selezionare dal pannello operatore il tipo di interfaccia utilizzato.

I tasti Holders, Audit Trail, Clock Adjustment, Excel, Print, Close, servono rispettivamente per rinominare la chiave elettronica (Holders), leggere informazioni (Audit Trail), impostare data e ora (Clock Adjustment), salvare i dati scaricati in formato Excel (Excel), stampare i dati archiviati (Print), chiudere il programma (Close).

IMPOSTAZIONE DATA E ORA CASSAFORTE

Prima di procedere nell'utilizzo del programma, è necessario impostare la data e l'orario corretti nella cassaforte. La data che verrà memorizzata dalla time card è la data e l'ora impostata sul computer. Per tale operazione procedere come segue.

AVVERTENZA

La non sincronizzazione tra data impostata su cassaforte e data impostata su computer, è data dal tempo trascorso tra la memorizzazione della data nella time card e memorizzazione della data nella cassaforte.

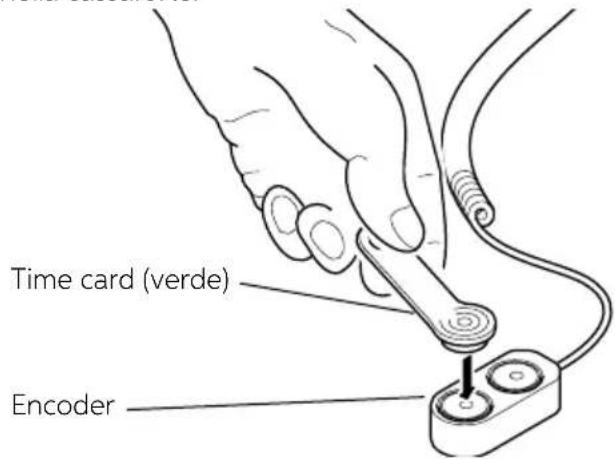

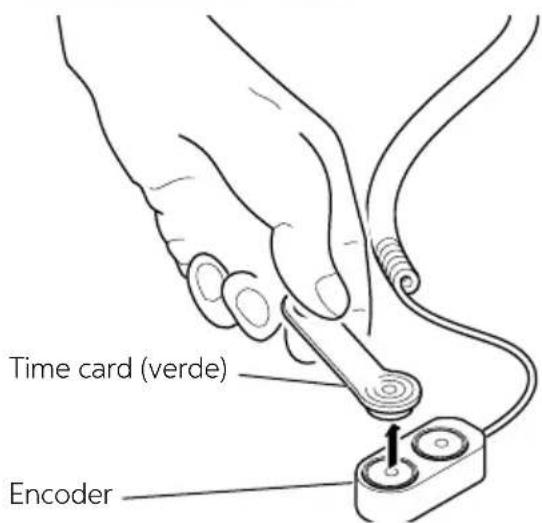

Time card (verde) Encoder

Collegare la time card (verde), a una delle due porte dell'encoder e premere il tasto Write nel pannello operatore.

SAFE 10/30 SMART - 35 SMART PLUS

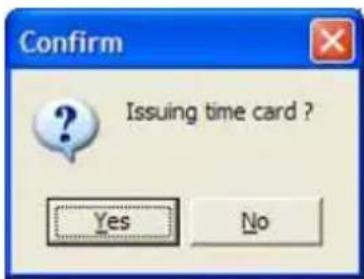

A questo punto si aprirà una finestra che chiederà conferma della vostra scelta.

Premere il tasto Yes.

Si aprirà un'altra finestra di conferma.

Premere il tasto Ok.

Time card (verde) Encoder

Togliere la time card (verde), dalla porta dell'encoder.

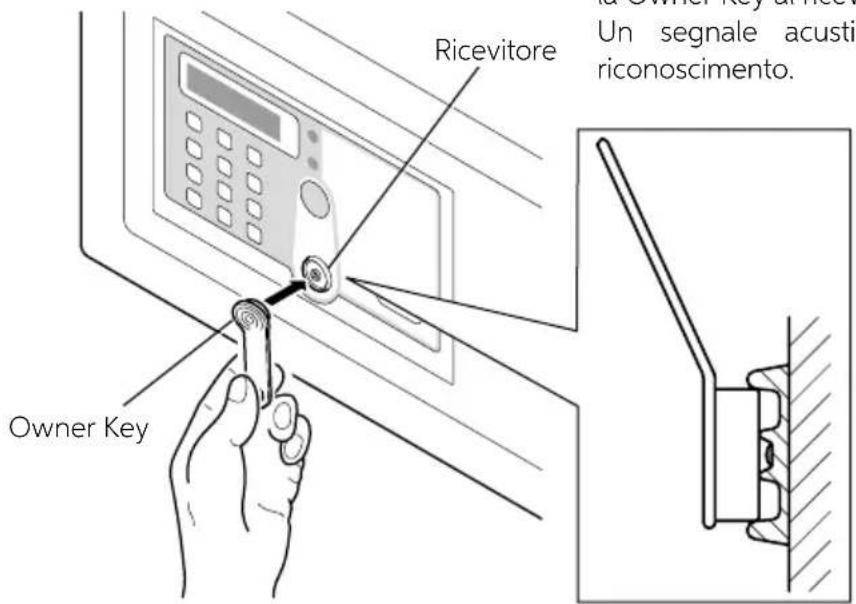

Digitare sulla tastiera della cassaforte il tasto * e appoggiare la Owner Key al ricevitore.

Un segnale acustico ("beep") confermerà l'avvenuto riconoscimento.

Ricevitore Un segnale acusti riconoscimento. Owner Key

SAFE_10_30_35_SMART_IM_20190517

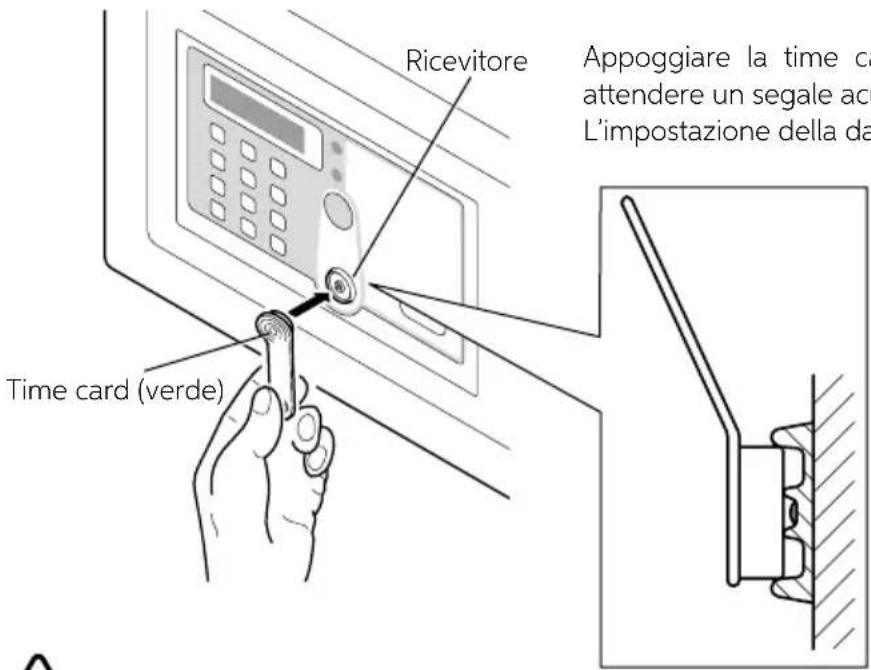

Ricevitore Appoggiare la time ca attendere un segale ac L'impostazione della da Time card (verde)

AVVERTENZA

Appoggiare la time card (verde) al ricevitore. Se questo non avviene è necessario premere nuovamente il tasto *, appoggiare la Owner Key al ricevitore e poi appoggiare la time card (verde).

ARCHIVIAZIONE DATI

Per l'archiviazione dei dati su computer è necessario trasferirli dalla cassaforte, tramite la data card (gialla).

Tale archivio può contenere un massimo di trecento aperture.

Per la procedura di trasferimento procedere come segue.

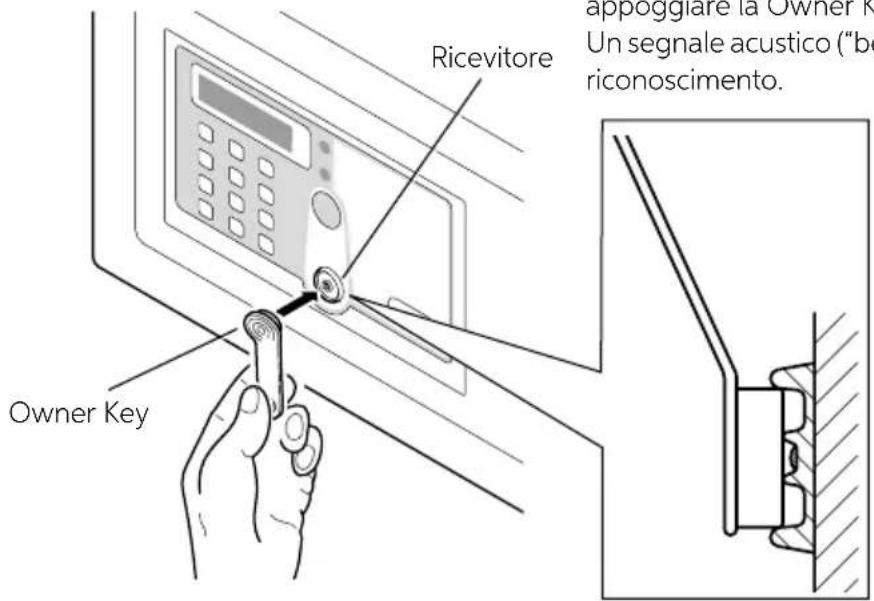

Ricevitore Appoggiare la Owner Key Un segnale acustico ("be riconoscimento. Owner Key

Digitare sulla tastiera della cassaforte il tasto * e appoggiare la Owner Key al ricevitore.

Un segnale acustico ("beep") confermerà l'avvenuto riconoscimento.

SAFE 10/30 SMART - 35 SMART PLUS

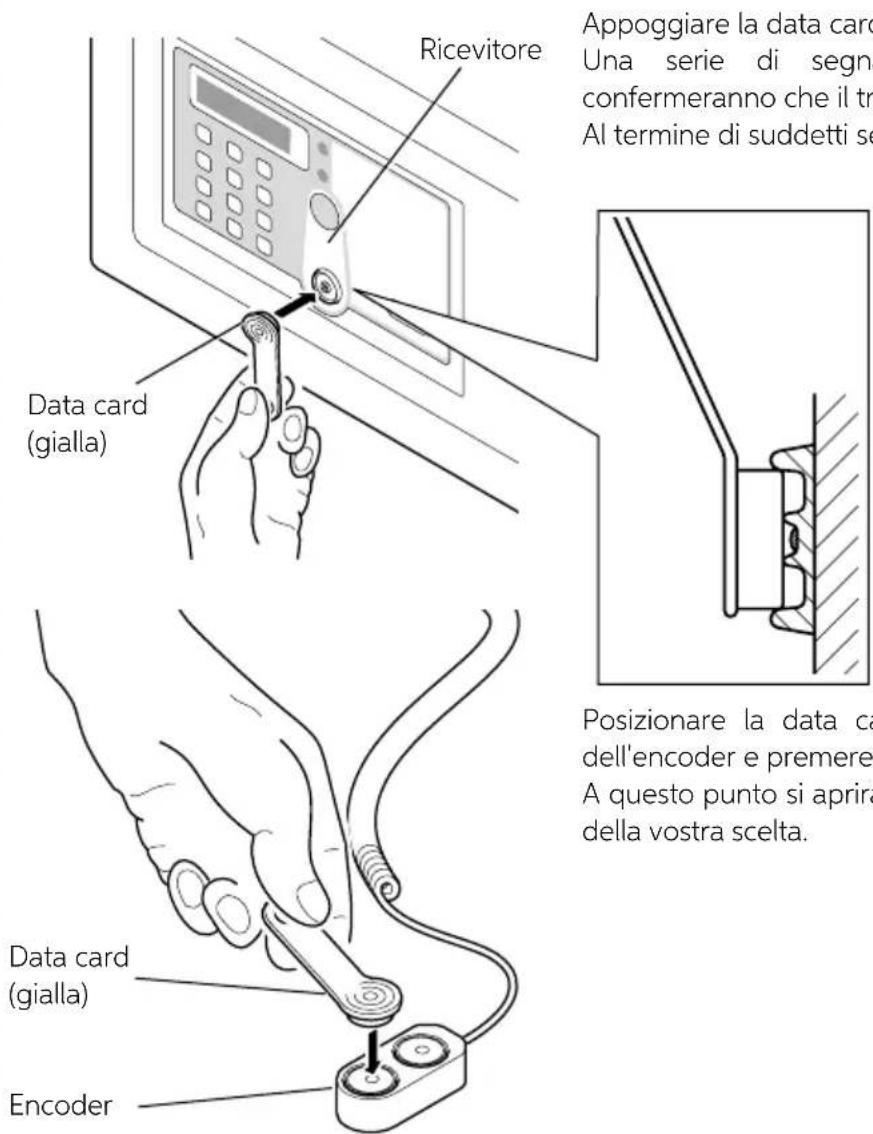

Ricevitore Appoggiare la data card Una serie di segna confermeranno che il tr Al termine di suddetti se Data card (gialla) Posizionare la data ca dell'encoder e premere A questo punto si aprirà della vostra scelta. Data card (gialla) Encoder

Appoggiare la data card (gialla) al ricevitore.

Una serie di segnali acustici ("beep") intermittenti confermeranno che il trasferimento dati è in corso.

Al termine di suddetti segnali il trasferimento sarà compiuto.

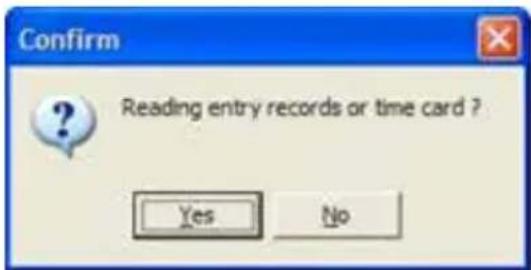

Posizionare la data card (gialla), a una delle due porte dell'encoder e premere il tasto Read nel pannello operatore. A questo punto si aprirà una finestra che chiederà conferma della vostra scelta.

Premere il tasto Yes.

Inizierà poi il trasferimento dei dati della data card (gialla), al computer, che richiederà qualche minuto.

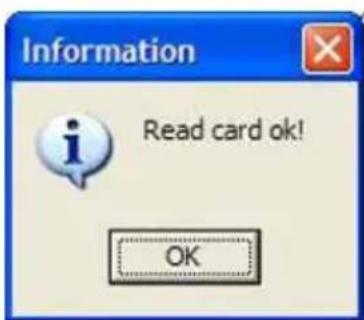

A trasferimento dati avvenuto apparirà una finestra di conferma.

Premere il tasto Ok.

SAFE_10_30_35_SMART_IM_20190517

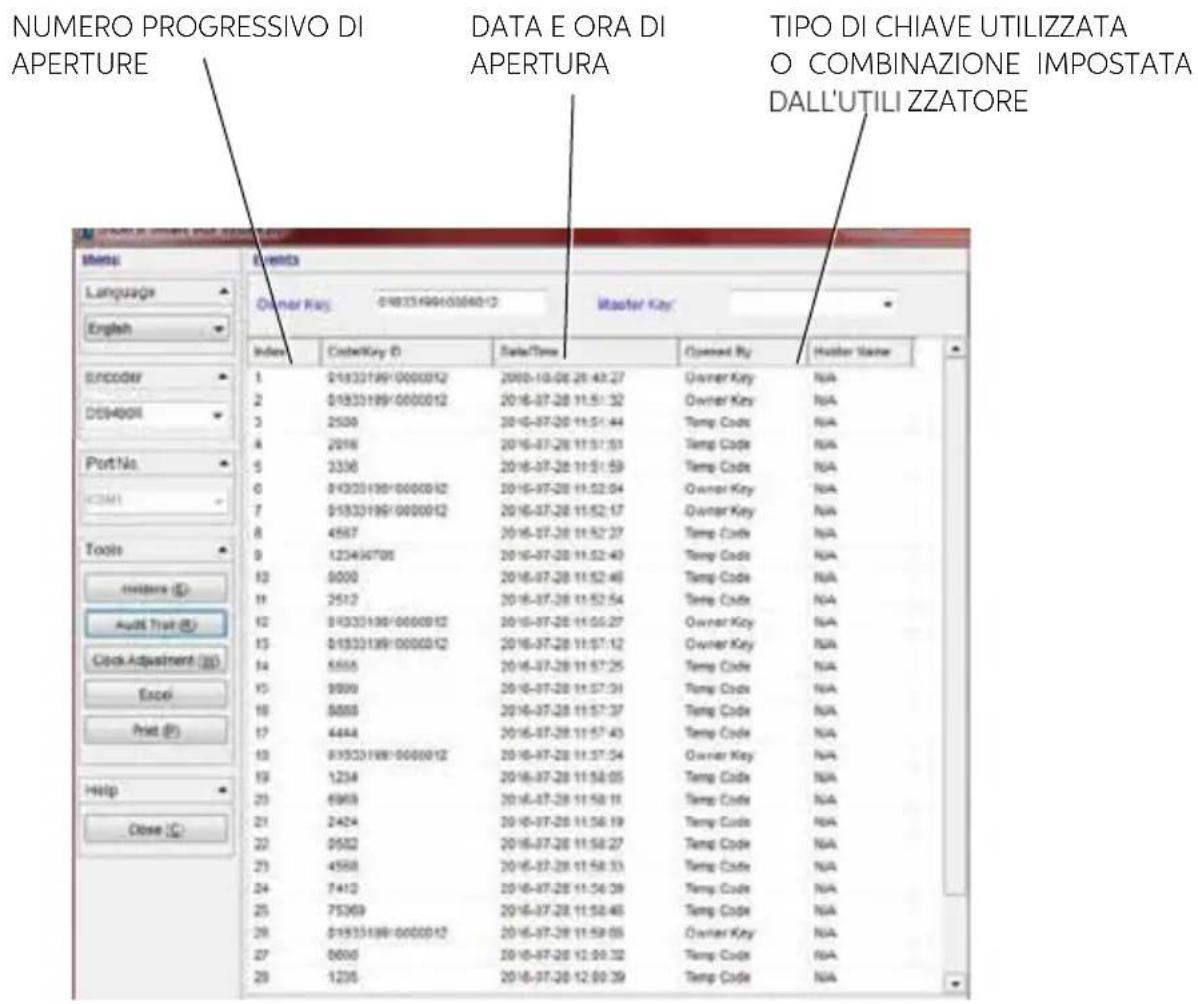

Ora è possibile visualizzare, ed eventualmente stampare, l'archiviazione dei dati relativi a tutte le aperture effettuate.

Mantenere leggermente inclinata la data card (gialla) e la Owner Key o Master Key, quando si appoggiano al ricevitore, avendo cura che le card tocchino il centro del ricevitore, come in figura 1.

AVVERTENZA

Appoggiare la data card (gialla) al ricevitore. Se questo non avviene è necessario ripetere la procedura dall'inizio.

AVVERTENZA

Nel trasferimento dati, si digita sulla tastiera della cassaforte il tasto * prima di appoggiare la Owner Key o Master Key al ricevitore, perché diversamente la cassaforte si aprirebbe senza rendere possibile l'operazione.

SAFE 10/30 SMART - 35 SMART PLUS
