MANUALE UTENTE CPG 64SXD CANDY

6. 3awura okpyaloWeñ cpegbi …

INDICE Indicaziont Di Sicurezza .

1. Istruzioni Per L'installatore

1.1. Installazione 1.2. Locazioni Consigliate 2.1. Connessione Elettric. 2.2. Connessione Gas . 2.8. Adattare Il Piano Cottura Con 2.4. Regolare Il Minimo Della Fiamma

3. Uso Del Piano - Istruzioni Utente

3.1. Uso Del Bruciatore Gas .

4. Manutenzione E Pulizia

6. Rispetto Dell'ambiente

1.1. Incorporare . 1.2. Amplasare...

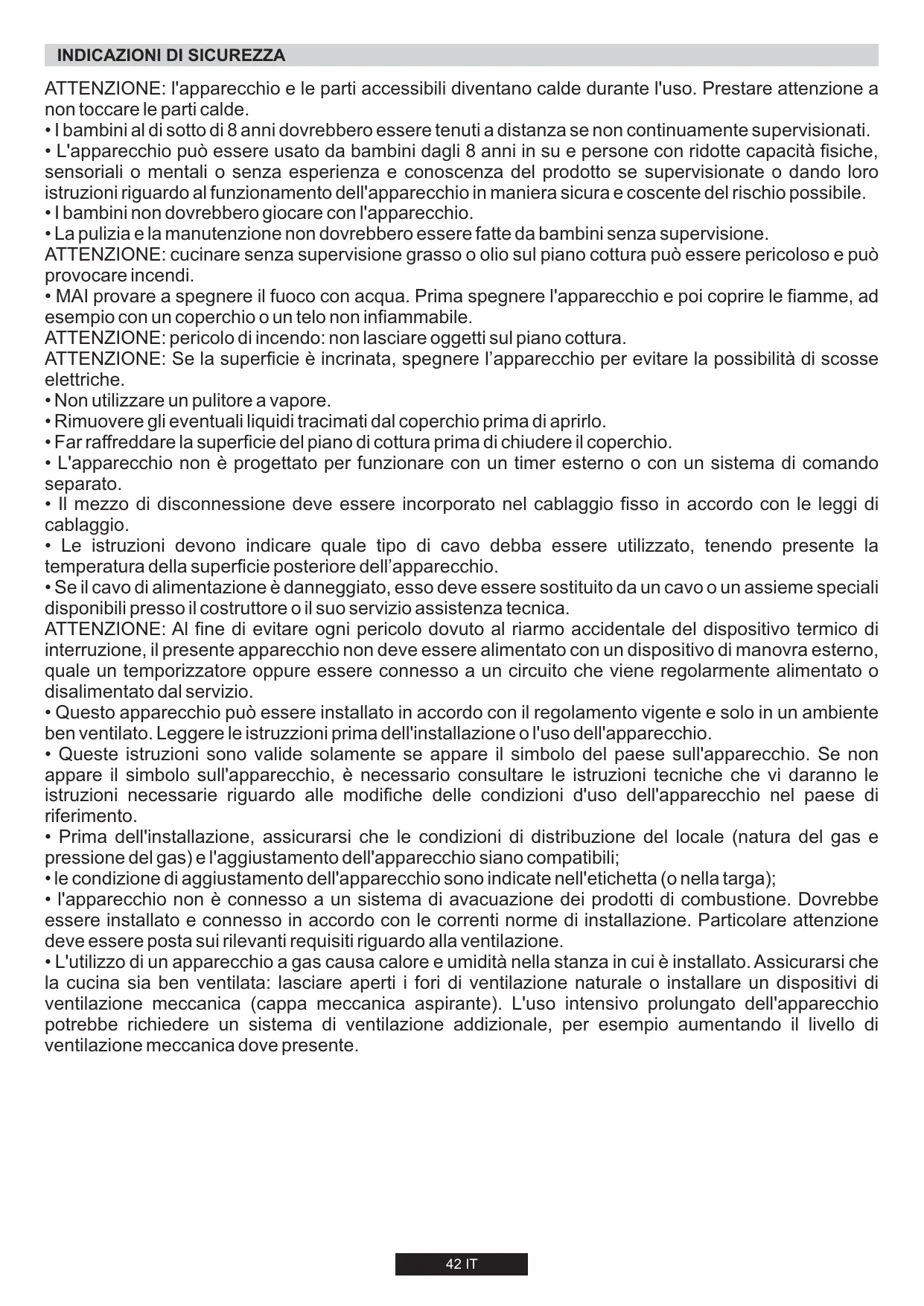

INDICAZIONI DI SICUREZZA

ATTENZIONE: l'apparecchio e le parti accessibili diventano calde durante l'uso. Prestare attenzione a non toccare le parti calde. - lbambini al di sotto di 8 anni dovrebbero essere tenuti a distanza se non continuamente supervisionati. + L'apparecchio pud essere usato da bambini dagjli 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenza del prodotto se supervisionate o dando loro istruzioni riguardo al funzionamento dell'apparecchio in maniera sicura e coscente del rischio possibile. - lbambini non dovrebbero giocare con l'apparecchio. - La pulizia e la manutenzione non dovrebbero essere fatte da bambini senza supervisione. ATTENZIONE: cucinare senza supervisione grasso o olio sul piano cottura puù essere pericoloso e pud provocare incendi. + MAI provare a spegnere il fuoco con acqua. Prima spegnere l'apparecchio e poi coprire le flamme, ad esempio con un coperchio o un telo non infiammabile. ATTENZIONE: pericolo di incendo: non lasciare oggetti sul piano cottura. ATTENZIONE: Se la superficie à incrinata, spegnere l’apparecchio per evitare la possibilità di scosse elettriche. -Nonutilizzare un pulitore a vapore. - Rimuovere gli eventuali liquidi tracimati dal coperchio prima di aprirlo. - Far raffreddare la superficie del piano di cottura prima di chiudere il coperchio. + L'apparecchio non è progettato per funzionare con un timer esterno o con un sistema di comando separato. + I| mezzo di disconnessione deve essere incorporato nel cablaggio fisso in accordo con le leggi di cablaggio. + Le istruzioni devono indicare quale tipo di cavo debba essere utilizzato, tenendo presente la temperatura della superficie posteriore dell'apparecchio. + Seil cavo di alimentazione à danneggjiato, esso deve essere sostituito da un cavo o un assieme speciali disponibili pressoil costruttore oil suo servizio assistenza tecnica. ATTENZIONE: AI fine di evitare ogni pericolo dovuto al riarmo accidentale del dispositivo termico di interruzione, il presente apparecchio non deve essere alimentato con un dispositivo di manovra esterno, quale un temporizzatore oppure essere connesso a un circuito che viene regolarmente alimentato o disalimentato dal servizio. + Questo apparecchio pud essere installato in accordo con il regolamento vigente e solo in un ambiente ben ventilato. Leggere le istruzzioni prima dell'installazione o l'uso dell'apparecchio. + Queste istruzioni sono valide solamente se appare il simbolo del paese sull'apparecchio. Se non appare il simbolo sull'apparecchio, à necessario consultare le istruzioni tecniche che vi daranno le istruzioni necessarie riguardo alle modifiche delle condizioni d'uso dell'apparecchio nel paese di riferimento. + Prima dell'installazione, assicurarsi che le condizioni di distribuzione del locale (natura del gas e pressione del gas) e l'aggiustamento dell'apparecchio siano compatibili; -le condizione di aggiustamento dell'apparecchio sono indicate nell'etichetta (o nella targa); - l'apparecchio non à connesso a un sistema di avacuazione dei prodotti di combustione. Dovrebbe essere installato e connesso in accordo con le correnti norme di installazione. Particolare attenzione deve essere posta sui rilevanti requisiti riguardo alla ventilazione. - L'utilizzo di un apparecchio a gas causa calore e umidità nella stanza in cui à installato. Assicurarsi che la cucina sia ben ventilata: lasciare aperti i fori di ventilazione naturale o installare un dispositivi di ventilazione meccanica (cappa meccanica aspirante). L'uso intensivo prolungato dell'apparecchio potrebbe richiedere un sistema di ventilazione addizionale, per esempio aumentando il livello di ventilazione meccanica dove presente.

INSTALLARE UN ELETTRODOMESTICO PUÔ ESSERE UN'OPERAZIONE COMPLICATA CHE, SE NON ESEGUITA CORRETTAMENTE, PUd COMPROMETTERE SERIAMENTE LA SICUREZZA DELL'UTENTE. È PER QUESTA RAGIONE CHE L'OPERAZIONE DEV'ESSERE CONDOTTA DA PERSONALE PROFESSIONALMENTE QUALIFICATO CHE TENGA PRESENTE LE NORME VIGENTI. NEL CASO IN CUI QUESTO AVVISO VENGA IGNORATO E L'INSTALLAZIONE VENGA ESEGUITA DA PERSONALE NON QUALIFICATO, IL PRODUTTORE DECLINA OGNI RESPONSABILITÀ PER OGNIPROBLEMATECNICO DEL PRODOTTO SIA IN CASO DIDANNI A COSE O PERSONE SIAIN ASSENZADI ESSI. 1.1. INSTALLAZIONE Il plano cottura puè essere Installato In qualsiasi top che siaresistente ad una temperatura di 100°C e abbia uno spessore di 25-45 mm. La dimensione del vano di Inserimento del plano cottura à mostrata In Figura 2. Qualora Il plano venga Incassato In modo che sul suo lato sinistro o destro ci sia una parete, la distanza non dev'essere Inferiore a 15 cm (vedere Figura 4); mentre la distanza tra la parete posteriore e Il plano deve essere di almeno 5,5 cm. La distanza tra Il plano cottura e qualsiasi altro apparecchio sopra di esso (es. una cappa) non deve essere Inferiore a 70 cm (Figura 4). Qualora sotto Il plano cottura vi sia un vano accessibile bisogna predisporre un parete di divisione In materiale Isolante (legno o simili) (Figura 3) importante - Il diagramma In figura 1 mostra come deve essere applicatoil sigillante. Il piano cottura à fissato grazie a morsetti di supporto agganciati alla base. Se un piano cottura da 60 cm è posizionato sopra un fomo non equipaggiato con un sistema di raffreddamento a ventola si raccomanda di predisporre delle aperture che assicurino una corretta circolazione d'aria. La dimensione di queste aperture deve essere di almeno 300 cm? e posizionate come in Figura 5. Quando un piano cottura da 75 cm viene posizionato sopra un forno, la parte posteriore deve essere raffreddata ad aria. 1.2. LOCAZIONI CONSIGLIATE Questo apparecchio puè essere installato in accordo con il regolamento vigente e solo in un ambiente ben ventilato. Leggere le istruzzioni prima dellinstallazione o l'uso dell'apparecchio Un piano gas produce umidità e calore nell'area in cui à installato. Per questa ragione bisogna garantire una buona ventilazione sia tramite passaggio di aria naturale sia grazie all'installazione di una cappa d'aspirazione. Un uso intensivo e prolungato dell'apparecchio richiede una ventilazione maggiore, come l'apertura di una finestra o aumentando la velocità di ventole di raffreddamento, se possibile. Se non vi à la possibilità di installare una cappa, un aspiratore pud essere installato su una parete esterna o su una finestra affinché ci siano delle correnti d'aria nell'area Una ventola elettrica à in grado di assicurare un cambio d'aria completo nella cucina 3-5 volte ogni ora. L'installatore dovrà seguire gli standard nazionali pertinenti. 2.1. CONNESSIONE ELETTRICA Controllare i dati sulla placca segnaletica, situata sotto l'unità, per assicurarsi che il collegamento elettrico sia corretto. Prima della connessione, controllare l'impianto di messa a terra. Per legge, quest'apparecchio deve avere la messa a terra. Se questa operazione non viene eseguita, il produttore non sarà responsabile di eventuali danni occorsi a persone o proprietà. Se non à già applicata una spina, applicarne una appropriata come indicato sulla placca segnaletica. Il cavo di messa a terra è di color verde/giallo. La spina deve essere posizionata in modo tale che sia sempre accessible. Qualora il piano cottura sia connesso direttamente all'alimentazione principale, bisognerà predisporre anche un salvavita. Se il cavo di alimentazione à danneggiato dovrà essere sostituito da personale qualificato in modo da prevenire qualsiasi potenziale rischio. Il cavo di messa a terra (di color verde/giallo) deve essere più lungo di almeno 10 mm rispetto ai cavi neutro e fase. La sezione del cavo usato deve essere delle giuste dimension in base all'assorbimento dell'apparecchio. Si prega di controllare la placca segnaletica per i dettagli riguardanti la potenza dell'aparecchio e assicurare che il cavo di connessione sia dei tipi 3x0.75 mm HOSRR-F. . ._ [FASE__[F] Cavo Marrone Alimentezione |TERRA Cavo Verde/Giallo Pre NEUTRA [N] Cavo Blu Cavo di alimentazione Il mezzo di disconnessione deve essere incorporato nel cablaggio fisso in accordo con le leggji di cablaggio. Per il collegamento diretto alla rete, à necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione Ill, conformemente alle regole diinstallazione 2.2. CONNESSIONE GAS Queste istruzioni sono per personale qualificato, l'installazione dell'apparecchio deve seguire le direttive standard nazionali. (Solo per U.K.: per legge l'installazione deve essere commissionata ad un operatore “Corgi") Quaisiasi operazione deve essere svolta staccando la corrente elettrica. La placca segnaletica sotto il piano cottura mostrailtipo di gas con cui bisogna allacciare l'apparecchio. La connessione all'alimentazione gas principale deve essere apportata dopo aver controllato che sia regolata in base al tipo di gas previsto dall'apparecchio. Se non à regolata correttamente guardare le istruzioni nei paragrafi seguenti per cambiare le impostazioni gas. Per il gas liquido GPL usare dei regolatori di pressione che siano conformi con gli standard nazionali Usare solo tubazioni, guarnizioni e sigillanti che siano conformi con gli standard nazionali Per alcuni modelli viene fomnito in dotazione una raccordo conico, come attrezzatura per l'installazione, nei paesi dove à obbligatorio per legge: in Figura 8 viene mostrato come riconoscere i diversi tipi di raccordi (CŸ=cilindrico, CO=conico). In qualsiasi caso la parte cilindrica del raccordo sarà connessa al piano cottura. Quando la connessione del piano all'alimentazione gas verrà effettuata utilizzando manicotti flessibili assicurarsi che la distanza massima coperta dal tubo non superi 2 metri. Il tubo flessibile deve essere sistemato in modo tale che non possa entrare in contatto con parti mobile dell'unità abitativa (ad esempio un cassetto) e non passi attraverso alcuno spazio che sia suscettibile a congestionamento. Per prevenire qualsiasi danno al piano seguire l'installazione seguendo questa sequenza (Figura 6):

1) Comeillustrato, assemblare le partiin sequenza:

À: 1/2 Adattatore cilindrico maschio B: 2 Sigillante C: 1/2 Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico

2) Stringere le giunture con la chiave inglese, ricordando di

mettere le tubature in posizione.

3) Attaccare l'elemento C all'alimentazione gas usando tubi

rame o manicotti flessibili in acciaio. IMPORTANTE: eseguire un ultimo controllo con una soluzione a base di sapone per controllare che le tubature non perdano. Non usare mai una fiamma. Inoltre assicurarsi che il manicotto flessibile non venga a contatto con una parte mobile della cucina (es. cassetto) e che non sia situato dove possa essere danneggiato. Attenzione: se si awverte odore di gas in vicinanza dell'apparecchio spegnere l'alimentazione e chiamare il tecnico. Non cercare un'eventuale perdita con una fiamma.

Per adattare il piano cottura all‘ uso di diversi tipi di gas, seguire le seguentiistruzioni: +rimuovere le griglie e i bruciatori + inserire una chiave esagonale a tubo (7 mm) dentro il supporto bruciatore (Figura 7) + svitare l'iniettore e sostituirlo con uno compatible con il tipo di gas che verrà utilizzato (vedere latabella tipi di gas)

2.4. REGOLARE IL MINIMO DELLA FIAMMA

Dopo aver acceso i bruciatori, girare la manopola del gas sul minimo quindi rimuovere la manopola (pud esere rimossa con una leggera pressione) L'apparecchio puè essere usato da bambini dagli 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenza del prodotto se supervisionate o dando loro istruzioni riguardo al funzionamento dell'apparecchio in maniera sicurae coscente del rischio possibile. Usare una piccola estermità come un cacciavite per regolare la vite come mostrato in Figura 9. Girando la vite in senso orario si riduce il flusso di gas, viceversa in senso antiorario si aumenta il lusso - Usate questi aggiustamenti per ottenere una fiamma approssimativamente di 3/4 mm di lunghezza dopodiché riposizionare la manopola. Nel caso in cui l'alimentazione sia di tipo GPL - la vite per regolare la fiamma ideale deve essere ruotata (in senso orario) verso fine corsa Una volta che si à impostata la nuova regolazione, sostituire la vecchia placca segnaletica sull'apparecchio con una adatta al tipo di alimentazione gas che é statainstallata.

3. USO DEL PIANO - ISTRUZIONI UTENTE

Quest'apparecchio deve essere utilizzato solo per gli scopi con cui à stato pensato, qualsiasi altro utilizzo pud essere considerato improprio e quindi pericoloso. Il produttore non à responsabile per qualsiasi danno o perdita dovuti ad un uso inappropriato Questo apparecchio non à pensato per essere usato da persone (inclusi bambini) con handicap fisici, sensoriali o capacità mentali limitate, con mancanza di esperienza e conoscenza, a meno che non siano supervisionati o istruiti all' uso dell'apparecchio da una persona responsabile della loro incolumità. 1 bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.

3.1. USO DEL BRUCIATORE GAS

Per l'accensione basta premere e girare la manopola sul simbolo di accensione Il sistema di accensione partirà generando scintille. Quando la fiamma si à accesa, tenere premuta la manopola per 5/6 secondi dopodiché regolare la potenza. Se non c'é corrente elettrica, accendere la fiamma con un fiammifero. Se il bruciatore non si accende entro 3 secondi girare la manopola sulla posizione 0, attendere un minuto e ripetere l'operazione. ATTENZIONE: Prima di accendere il gas assicurarsi che i bruciatori e i rispettivi coperchi siano al loro posto AVVISI GENERICI: Per risultati migliori, la dimensione delle pentole deve seguire la dimensione del bruciatore come mostrato qui a seguito. Tabella A. : : C1) Potenza | G20/20 mbar | G30/28-30 mbar Tipo di bruciatore (em) (kW) (Metano) (LPG) A Ausiliario 12-18 | 1,00 95 1/h 73 glh SR Semi rapido 18-24 | 1,75 167 Uh 127 g/h R Rapido 24-26 | 2,50 238 lh 182 g/h UR Ultra rapido 24-28 | 3,50 333 1h 255 g/h QC Quadrupla corona | 24-28 | 4,00 381 l/h 291 g/h Tabella A Per contenitori più piccoli il bruciatore gas pud essere regolato in modo che la fiamma non superi la pase della pentola. Recipienti con una base concava o convessa non possono essere usati. ATTENZIONE: se un bruciatore si spegne accidentalemente, ortare la monopola sulla posizione spenta e non tentare di riaccenderlo prima che sia passato 1 minuto. Se col passare del tempo il rubinetto del gas siindurisce à necessario lubrificarlo Questo tipo di operazione deve essere eseguita da personale qualificato.

4. MANUTENZIONE E PULIZIA

Prima di pulire il piano cottura, assicurarsi che l'apparecchio si sia raffreddato. La pulizia e la manutenzione non dovrebbero essere fatte da bambini senza supervisione. Rimuovere la spina dalla presa corrente o (se connessa direttamente all'alimentazione generale) togliere la corrente dall'impianto generale. Non usare sostanze abrasive, detergenti corrosivi, agenti sbiancanti o acidi. Evitare ogni tipo di acido o sostanza alcalina (limone, aceto, etc.) per pulire le parti smaltate, laccate o in acciao inox. Quando bisogna pulire le parti smaltate, laccate o cromate, usare acqua calda con sapone o un detergente non corrosivo. Per l'acciaio antimacchia usare una soluzione appropriata. lbruciatori possono essere puliti con acqua e sapone. Per ripristinare la loro brillantezza originale, usare un comune prodotto di pulizia per superfici in acciaio. Dopo averli puliti, asciugarli e ricollocari al loro posto. É importante che i bruciatori vengano riposizionati correttamente. Griglie cromate e bruciatori Le griglie cromate e i bruciatori tendono a diventare scuri con l'uso. Questo & un fenomeno normale ed inevitabile, che tuttavia non compromette assolutamente il buon funzionamento del piano cottura. In ogni caso sono disponibili, pressoi centriservizio post vendita, i pezzi diricambio.

Prima di contattare un tecnico del Centro Assistenza si prega di controllare: + Che la spina siabeninseritae collegata; + Che l'alimetazione gas non sia difettosa: Se il malfunzionamento non è identificabile: spegnere l'apparecchio - non manometterlo - e chiamare il Centro Assistenza.

6. RISPETTO DELL'AMBIENTE

Questo apparecchio è conforme alle direttive Europee 2002/96/EC sullo smaltimento di apparecchi elettrici edelettronici (WEEE) Garantendo che questo prodotto sia disposto correttamente, puoi aiutare a prevenire delle potenziali conseguenze negative per l'ambiente e la salute D ‘20070 che possono essere causate anche da un inappropriato smaltimento di questo prodotto. Il simbolo sul prodotto indica che non puè essere considerato come un normale rifiuto domestico. Puè invece essere consegnato in punti di raccolta adeguati per lo smaltimento di apparecchi elettrici o elettronici. Lo smaltimento deve essere eseguito in accordo con le regolamentazioni locali per la disposizione di questo tipo di apparecchi. Per informazioni più dettagliate circa trattamento, recupero e riciclaggio di questo prodotto, si prega di contattare il proprio ufficio cittadino, il centro di smaltimento riiuti locale o il negozio dove si è acquistatoil prodotto. Dichiarazione di conformità: questo apparacchio, nelle parti progettate per venire a contatto con cibi, à conforme con le CE re20amentazioniespresse nelle diretive EEC 89/109 Apparecchio conforme con le direttive Europee 2006/95/EC, 2004/108/EC e 2009/142/EC, e emendamenti successivi. /! produttore non si rende responsabile per alcuna imprecisione dovuta a errori di stampa o trascrizione contenuti nel libretto. Ci riserviamo il diritto di apportare modifiche al prodotto qualora sia necessario, inclusi i consumi, senza compromettere le caratteristiche inerentila sicurezza del funzionamento.
