MANUALE UTENTE IRM 320W DIMPLEX

1. Note per l'utente

i NOTA

Gentile cliente,

La invitiamo a conservare con cura le istruzioni e a consegnarle eventualmente al successivo proprietario.

ATTENZIONE!

L'apparecchio può essere usato dai bambini a partire dagli 8 anni di età e anche dalle persone con ridotte capacità fisiche, mentali o sensoriali oppure con scarsa conoscenza ed esperienza, purché siano sotto la sorveglianza di un adulto o sia stato insegnato loro a usare l'apparecchio in modo sicuro ed essi capiscano i pericoli che ne derivano! I bambini non devono giocare con l'apparecchio. Non far eseguire gli interventi di pulizia e manutenzione a bambini senza alcuna supervisione!

ATTENZIONE!

I bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio, a meno che non siano sorvegliati costantemente. I bambini a partire dai 3 anni e di età inferiore agli 8 anni possono accendere e spegnere l'apparecchio sotto la supervisione di un adulto o se è stato insegnato loro a usare l'apparecchio in modo sicuro ed essi abbiano compreso i pericoli che ne derivano, purché l'apparecchio si trovi o venga installato nella sua normale posizione di utilizzo!

ATTENZIONE!

I bambini a partire dai 3 anni e di età inferiore agli 8 anni non devono accendere l'apparecchio né tanto meno pulirlo o eseguirne la manutenzione!

ATTENZIONE!

Non coprire l'apparecchio da riscaldamento in modo da evitare che si surriscaldi!

ATTENZIONE!

Parti dell'apparecchio possono diventare molto calde e provocare ustioni. Prestare particolare attenzione se ci sono bambini o soggetti vulnerabili nelle vicinanze!

ATTENZIONE!

Se il cavo di rete risulta danneggiato, deve essere sostituito dal produttore al fine di escludere qualsiasi fonte di pericolo!

ATTENZIONE!

L'apparecchio deve essere installato in modo tale da non poter essere toccato da una persona che si trova nella vasca da bagno o sotto la doccia!

2. Montaggio

ATTENZIONE!

Utilizzare i supporti originali forniti in dotazione.

È possibile montare gli apparecchi in verticale o in orizzontale a parete o a soffitto.

Devono essere installati in modo che oggetti infiammabili non possano prendere fuoco.

Durante l'installazione dell'apparecchio da riscaldamento con presa elettrica e termostato ambiente rispettare rigorosamente l'ambito di protezione a norma VDE 100-701.

Misure fori, cavo di rete

Non installare l'apparecchio sotto una presa a muro!

È consentito il montaggio su una parete in legno.

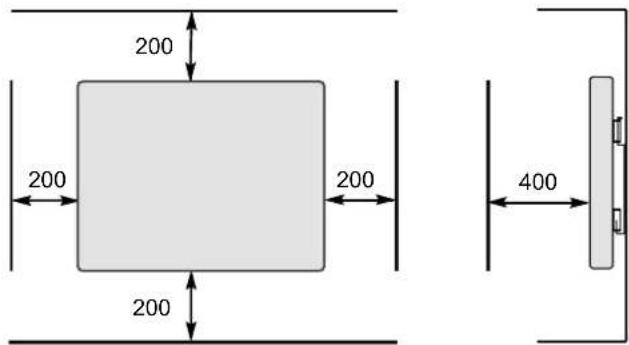

L'apparecchio da riscaldamento deve essere installato su una parete in verticale, come mostrato in figura. Le distanze minime devono essere rispettate. Inoltre, occorre calcolare una distanza di 400 mm dal lato anteriore dell'apparecchio. Tutte le misure si intendono in mm.

200 200 200 200 400

■ Segnare i fori di montaggio, forarli e tassellarli.
Avvitare le viti con rondelle nella parete. Calcolare una distanza massima di 4 mm per appendere il supporto a parete.
Allineare il supporto a parete come mostrato nell'immagine e appendere l'apparecchio da riscaldamento al supporto in questione.


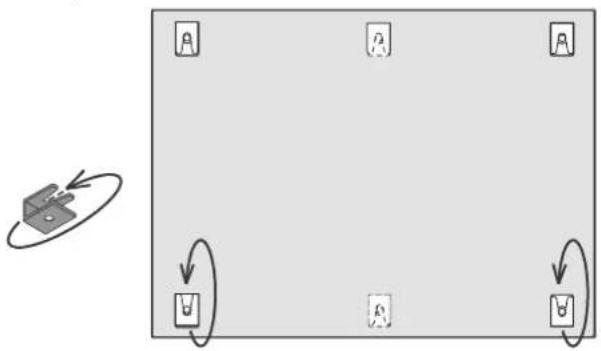

■ Ruotare due dei supporti a parete di circa 180° per evitarne il distacco.
Serrare le viti di fissaggio sull'apparecchio da riscaldamento (apertura della chiave 8 mm) e le viti di fissaggio per la parete (apertura della chiave 10 mm).


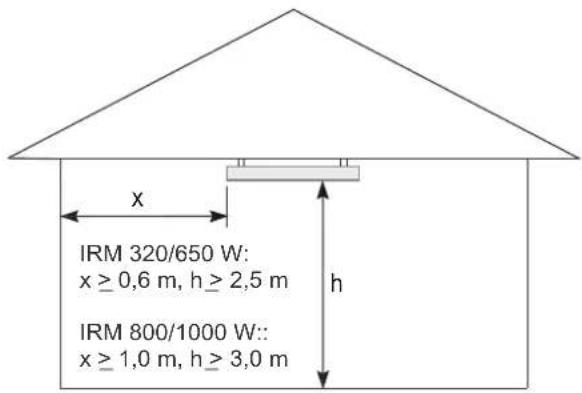

Montaggio a soffitto

IRM 320/650 W: x ≥ 0,6 m, h ≥ 2,5 m IRM 800/1000 W:: x ≥ 1,0 m, h ≥ 3,0 m x h

L'apparecchio da riscaldamento deve essere installato su un soffitto in orizzontale, come mostrato in figura. Le dimensioni x e h rappresentano delle raccomandazioni per offrire un gradevole effetto radiante e, se necessario, possono essere regolate (rispettare le distanze minime).

3. Allacciamento elettrico

L'indicazione della tensione sulla targhetta dati deve coincidere con la tensione di rete.

Si consiglia di predisporre un circuito elettrico apposito per la corrente di alimentazione.

L'apparecchio da riscaldamento è predisposto per l'allacciamento fisso a una presa a parete. Per il montaggio a parete posare la linea di allacciamento dell'apparecchio verso il basso.

L'apparecchio può essere installato e riparato solo da un elettricista esperto secondo le norme di sicurezza vigenti.

Collegare l'apparecchio solo alle linee a posa fissa! Nell'impianto elettrico occorre inserire un dispositivo di sezionamento con almeno 3 mm di apertura dei contatti su ciascun polo (ad es. interruttore automatico).

4. Esercizio di riscaldamento

i NOTA

Utilizzare l'apparecchio solo per riscaldare l'aria ambiente all'interno di spazi chiusi.

Il funzionamento dell'apparecchio da riscaldamento è consentito esclusivamente in combinazione con un termostato ambiente esterno che presenta le seguenti funzioni:

■ programma settimanale a regolazione elettronica,
■ regolazione adattiva dell'avvio del riscaldamento,
■ altre funzioni di risparmio energetico.

Attenersi in proposito alle istruzioni per l'uso del termostato ambiente.

Termostato ambiente consigliato: Dimplex DTB 2R.

5. Guasti

Se l'apparecchio da riscaldamento non emette calore, controllare la temperatura impostata sul termostato ambiente, quindi se il fusibile dell'impianto elettrico è scattato.

Per la sicurezza dell'utente, l'apparecchio da riscaldamento è munito di una protezione anti-surriscaldamento integrata. In caso l'apparecchio da riscaldamento si surriscaldasse eccessivamente (ad es. è stato coperto oppure risulta bloccato), si spegne in automatico.

Prima di rimetterlo in funzione, eliminare le cause che hanno fatto scattare la protezione anti-surriscaldamento.

Quando l'apparecchio si è raffreddato a sufficienza, la protezione anti-surriscaldamento si disattiva automaticamente e l'apparecchio può essere rimesso in funzione.

Se non è possibile risolvere il guasto, si prega di contattare il proprio elettricista specializzato o il centro di assistenza per apparecchi Dimplex. Tenere a portata di mano il numero di serie indicato sulla targhetta dati.

6. Pulizia

Spegnere e lasciare raffreddare l'apparecchio prima di effettuare le operazioni di pulizia. Portare il termostato ambiente su SPENTO. Il lato esterno può essere pulito strofinando con una scopetta morbida.

Non utilizzare liquidi, polveri abrasive o altri agenti chimici, poiché potrebbero danneggiare la superficie.

7. Garanzia

Questo prodotto è garantito 5 anni secondo le condizioni di garanzia.

8. Nota per lo smaltimento

L'apparecchio non deve essere smaltito nei rifiuti domestici generici, ma deve essere portato in un centro di smaltimento locale.

9. Dati tecnici

Modello di apparecchio		IRM 320 W IRM 6	50 W IRM 800 W IRM	1000 W
Tensione nominale		1/N/PE, 230 V~
Grado di protezione		IPx4, protetto contro gli spruzzi d'acqua
Dimensioni (L x A x P)		620 x 620 x 24 mm 1	220 x 620 x 24 mm 152	0 x 620 x 24 mm 1520	x 770 x 24 mm
Peso		7,5 kg 13,5 kg	17,0 kg	21,0 kg
Resa termica
Potenza termica nominale	P_nom	0,32 kW	0,65 kW	0,80 kW	1,00 kW
Potenza termica minima(valore indicativo)	P_min	0,32 kW	0,65 kW	0,80 kW	1,00 kW
Resa termicamassima costante	P_max	0,32 kW	0,65 kW	0,80 kW	1,00 kW
Consumo di energia
Con potenza termica nominale	el_max	0,00 W	0,00 W	0,00 W	0,00 W
Con potenza termica minima	el_min	0,00 W	0,00 W	0,00 W	0,00 W
In modalità stand-by	el_SB	0,00 W	0,00 W	0,00 W	0,00 W
Organo di regolazione per l'emissione di calore
Regolatore temperatura ambiente elettronico esterno con programma settimanale e regolazione adattiva dell'avvio del riscaldamento, nonché eventuali ulteriori funzioni di risparmio energetico.
