| Produkttyp | Infrarotstrahler |
| Marke | Dimplex |
| Modell | IRM 320W |
| Nennwärmeleistung | 0,32 kW |
| Minimale Wärmeleistung | 0,32 kW |
| Maximale kontinuierliche Wärmeleistung | 0,32 kW |
| Nennspannung | 230 V ~, 1/N/PE |
| Schutzart | IPx4 (geschützt gegen Spritzwasser) |
| Abmessungen (B x H x T) | 620 x 620 x 24 mm |
| Gewicht | 7,5 kg |
| Montageart | Vertikal oder horizontal, Wand oder Decke |
| Mindestabstand zu brennbaren Gegenständen | 400 mm vorne, 200 mm an den Seiten und oben |
| Mindesthöhe bei Deckenmontage | 2,5 m |
| Elektrischer Anschluss | Fester Anschluss, erfordert einen Trennschalter mit Kontaktöffnung ≥ 3 mm |
| Benötigter Raumthermostat | Extern, empfohlen Dimplex DTB 2R mit Wochenprogramm |
| Sicherheitsfunktionen | Überlastbegrenzer, automatische Abschaltung bei Überhitzung |
| Wartung | Mit einem weichen Besen reinigen, keine Flüssigkeiten oder Chemikalien verwenden |
| Garantie | 5 Jahre |
| Entsorgung | Nicht mit dem Hausmüll entsorgen, auf dem Recyclinghof abgeben |
| Anzahl der Modelle der Serie | Vier: 320W, 650W, 800W, 1000W |
| Zertifizierung | Entspricht den VDE 100-701 Normen für Schutzbereiche |
Häufig gestellte Fragen - IRM 320W DIMPLEX
Benutzerfragen zu IRM 320W DIMPLEX
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Heizung kostenlos im PDF-Format! Finden Sie Ihr Handbuch IRM 320W - DIMPLEX und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. IRM 320W von der Marke DIMPLEX.
BEDIENUNGSANLEITUNG IRM 320W DIMPLEX
1. Hinweise für den Benutzer
i HINWEIS
Sehr geehrter Kunde, bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter.
ACHTUNG!
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangels an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen! Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht durch Kinder ohne Aufsicht erfolgen!
ACHTUNG!
Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Ge- brauchslage positioniert oder installiert ist!
ACHTUNG!
Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nicht einschalten, das Gerät nicht reinigen oder die Wartung durchführen!
ACHTUNG!
Um Überhitzung zu vermeiden, darf das Heizgerät nicht abgedeckt werden!
ACHTUNG!
Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist bei Kindern oder schutzbedürftigen Personen geboten!
ACHTUNG!
Das Gerät ist so zu installieren, dass es nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt werden kann!
ACHTUNG!
Wenn das Netzkabel beschädigt ist, muss es vom Hersteller ausgetauscht werden, um Gefahrenquellen auszuschließen!
2. Montage
ACHTUNG!
Die mitgelieferten Original-Halter müssen verwendet werden.
Die Geräte können vertikal sowie horizontal an der Wand oder an der Decke montiert werden. Sie sind so anzubringen, dass brennbare Gegenstände nicht entzündet werden können.
Bei der Installation des Heizgerätes mit Netzanschlussdose und Raumthermostat ist der Schutzbereich nach VDE 100-701 zwingend zu beachten.

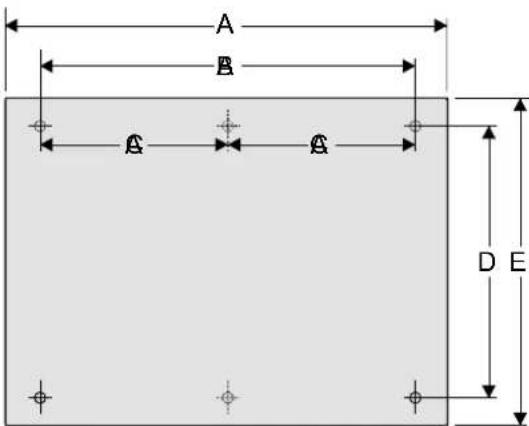

Bohrmaße, Netzleitung
Ansicht auf Vorderseite
| Modelle | Maß A mm | Maß B mm | Maß C mm | Maß D mm | Maß E mm |
| IRM 320W 620 | 440 - 440 | 620 | |||
| IRM 650W 1220 | 1040 | 520 | 440 | 620 | |
| IRM 800W 1520 | 1340 | 670 | 440 | 620 | |
| IRM 1000W 1520 | 1340 | 670 | 600 | 770 |
ACHTUNG!
Das Gerät nicht unter einer Wandsteckdose installieren!
Die Montage an einer Holzwand ist zulässig.

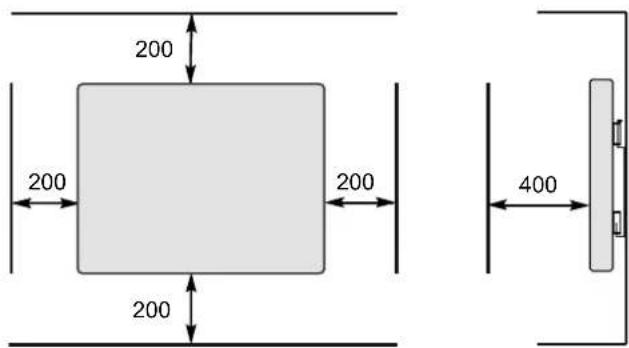

Das Heizgerät muss an einer senkrechten Wand, wie im Bild dargestellt, installiert werden. Die Mindestabstände müssen eingehalten werden. Ferner ist an der Gerätevorderseite ein Abstand von 400 mm vorzusehen. Alle Maße in mm.
■ Die Befestigungslöcher anzeichnen, bohren und dübeln.
Schrauben mit Unterlegscheibe in die Wand eindrehen. Max. 4mm Abstand vorsehen zum Einhängen der Wandhalter.
■ Wandhalter wie im Bild gezeigt ausrichten und Heizgerät in die Halter einhängen.


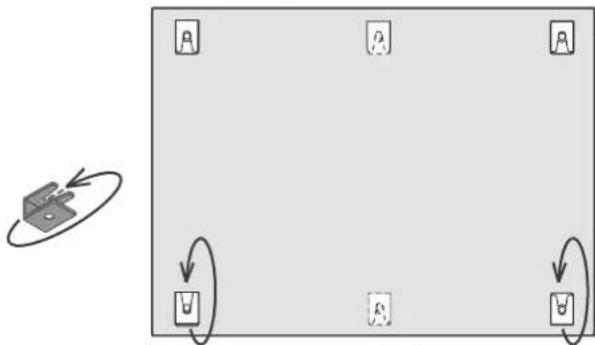

■ Zwei der Wandhalter als Aushängesicherung um ca. 180° verdrehen.
Befestigungsschrauben am Heizgerät (Schlüsselweite SW 8 mm) und Befestigungsschrauben für die Wand (SW 10 mm) festdrehen.
Deckenmontage

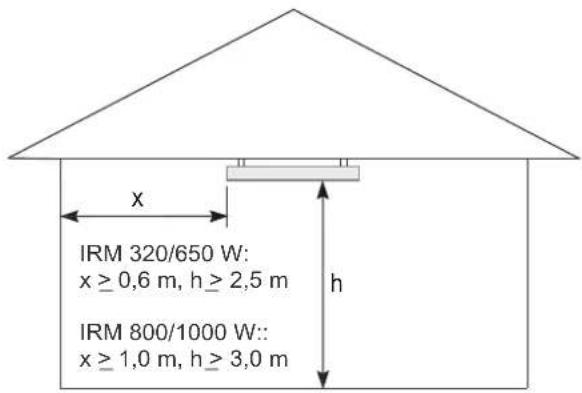

Das Heizgerät muss an einer horizontalen Decke, wie im Bild dargestellt, installiert werden. Die Maße x und h sind Empfehlungen für eine angenehme Strahlungswirkung und können gegebenenfalls angepasst werden (Mindestabstände beachten).
3. Elektrischer Anschluss
Die Spannungsangabe auf dem Typschild muss mit der Netzspannung übereinstimmen.
Es ist empfehlenswert, für die Stromversorgung einen eigenen Stromkreis vorzusehen.
Das Heizgerät ist für Festanschluss an eine Wandanschlussdose vorgesehen. Bei Wandmontage, Geräteanschlussleitung nach unten verlegen.
Das Gerät darf nur von einem Elektrofachmann nach den geltenden Sicherheitsvorschriften installiert und repariert werden.
Anschluss nur an fest verlegte Leitungen!
In der elektrischen Installation ist eine Trennvorrichtung vorzusehen mit mindestens 3 mm Kontaktöffnung an jedem Pol (z.B. Sicherungsautomat).
4. Heizbetrieb
i HINWEIS
Das Gerät nur zur Raumlufterwärmung innerhalb geschlossener Räume verwenden.
Der Betrieb des Heizgerätes ist ausschließlich zulässig in Verbindung mit einem externen Raumthermostat, der folgende Funktionen beinhaltet:
■ Elektronisch geregeltes Wochenprogramm,
■ adaptive Regelung des Heizbeginns,
■ weitere Energiesparfunktionen.
Bitte beachten Sie hierzu die Bedienungsanleitung des Raumthermostaten.
Empfohlener Raumthermostat: Dimplex DTB 2R.
5. Störungen
Wenn das Heizgerät keine Wärme abgibt, prüfen Sie bitte die Temperatureinstellung am Raumthermostat, dann ob die Sicherung in der Stromverteilung eingeschaltet ist.
Zu Ihrer Sicherheit ist das Heizgerät mit einem integrierten Überhitzungsschutz ausgerüstet. Bei unzulässiger Erwärmung des Heizgerätes (z.B. durch Verhängen oder Zustellen), schaltet das Gerät automatisch ab.
Vor Wiederinbetriebnahme beseitigen Sie die Ursachen für das Ansprechen des Überhitzungsschutzes. Ist das Gerät ausreichend abgekühlt, schaltet der Überhitzungsschutz automatisch wieder zu und das Gerät kann wieder in Betrieb genommen werden.
Kann die Störung nicht behoben werden, wenden Sie sich bitte an Ihre Elektrofachwerkstatt oder an die Service-Zentrale für Dimplex-Geräte. Bitte die auf dem Typschild angebrachte E-Nummer bereit halten.
6. Reinigung
Das Gerät muss vor dem Reinigen ausgeschaltet und abgekühlt sein. Dazu Raumthermostat auf AUS stellen. Die Außenseite kann durch Abwischen mit einem weichen Handbesen gereinigt werden.
Keine Flüssigkeiten, Scheuerpulver oder sonstige chemische Mittel verwenden, da diese die Oberfläche beschädigen können.
7. Garantie
Für dieses Produkt übernehmen wir 5 Jahre Garantie gemäß unseren Garantiebedingungen.
8. Entsorgungshinweis
Das Gerät nicht im allgemeinen Hausmüll entsorgen, sondern einer örtlichen Entsorgungsstelle zuführen.
9. Technische Daten
| Gerätetyp | IRM 320W IRM 6 | 50W IRM 800W IRM 10 | 00W | ||
| Nennspannung | 1/N/PE, 230 V~ | ||||
| Schutzart | IPx4, spritzwassergeschützt | ||||
| Abmessungen (B x H x T) | 620 x 620 x 24 mm 1 | 220 x 620 x 24 mm 152 | 0 x 620 x 24 mm 1520 | 770 x 24 mm | |
| Gewicht | 7,5 kg 13,5 kg | 17,0 kg 21,0 kg | |||
| Wärmeleistung | |||||
| Nennwärmeleistung | P_nom | 0,32 kW | 0,65 kW | 0,80 kW | 1,00 kW |
| Mindestwärmeleistung (Richtwert) | P_min | 0,32 kW | 0,65 kW | 0,80 kW | 1,00 kW |
| Maximale kontinuierliche Wärmeleistung | P_max | 0,32 kW | 0,65 kW | 0,80 kW | 1,00 kW |
| Eigenverbrauch | |||||
| Bei Nennwärmeleistung | el_max | 0,00 W | 0,00 W | 0,00 W | 0,00 W |
| Bei Mindestwärmeleistung | el_min | 0,00 W | 0,00 W | 0,00 W | 0,00 W |
| Im Bereitschaftszustand | el_SB | 0,00 W | 0,00 W | 0,00 W | 0,00 W |
| Regelorgan für Wärmeabgabe | |||||
| Externer elektronischer Raumtemperaturregler mit Wochenprogramm und adaptiver Regelung des Heizbeginns und gegebenenfalls weiteren Energiesparfunktionen. | |||||
