MANUALE UTENTE Ghost XL Drift

Activar ante un'accidente Si/No

Modo de video Si/No

Le ringraziamo per aver acquistato la fotocamera Drift Ghost XL

Sostegno clientela

Scaricare il completo manuale e consultare il nostro sito ufficiale, conoscere l'aggiornamento del firmware, il sostegno ai clienti e l'informazione nei riguardi di tutti i prodotti nostri.

Qualora ha quello consiglio, opinione, non esitare a contattare la nostra squadra di sostegno clientela:

Clausola di garanzia

Per maggiore informazione sulla garanzia, Le preghiamo di consultare:

3 Imballo
4-5 Sulla fotocamera Sua | Impostazione iniziale
6 Rapida guida
7-11 Scelta modulo e impostazione
12-17 Revisione funzioni
18 Navigazione accessori
19-20 Navigazione accessori | Wi-Fi ed aggiornamento firmware
21 Connette la Sua fotocamera
22-23 Specifiche fotocamera

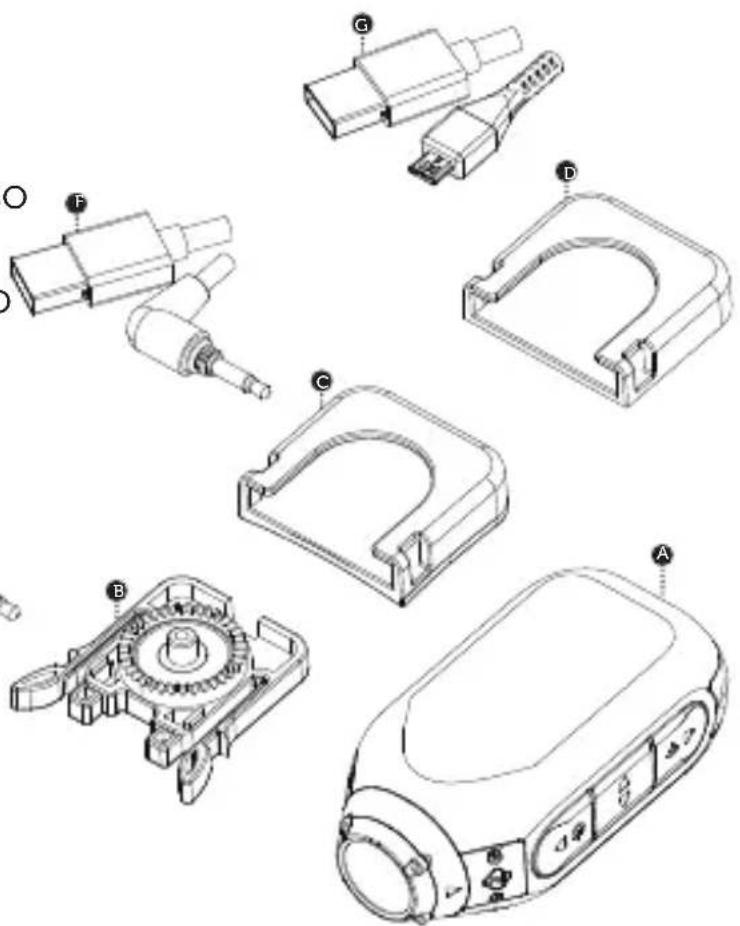

Imballo

A Fotocamera Ghost XL
B Graffiti universale
Adesivo curvato convesso
Adesivo curvato concavo
E Cavo di adattamento audio
Cavo di ricarica esterno
Cavo dati USB

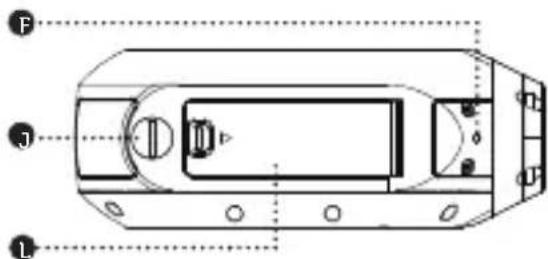

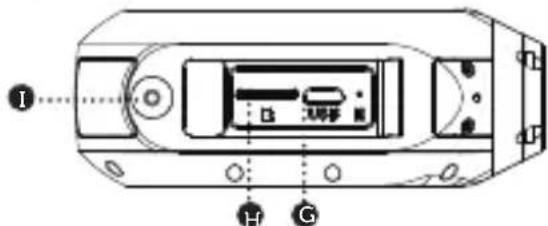

Sulla fotocamera Sua

A Pulsante posteriore (imposta e avvia Wi-Fi)
B Pulsante centrale (Su e Giu)
Pulsante anteriore (Accende or riprende il video)
D Indicatore di stato
E Schermo dot-matrix
Microfono
G Porta USB
Sede per scheda TF
Ingresso per microfono esterno/ alimentazione esterna
Coperchio impermeabile
K Obiettivo rotativo
Coperchio USB

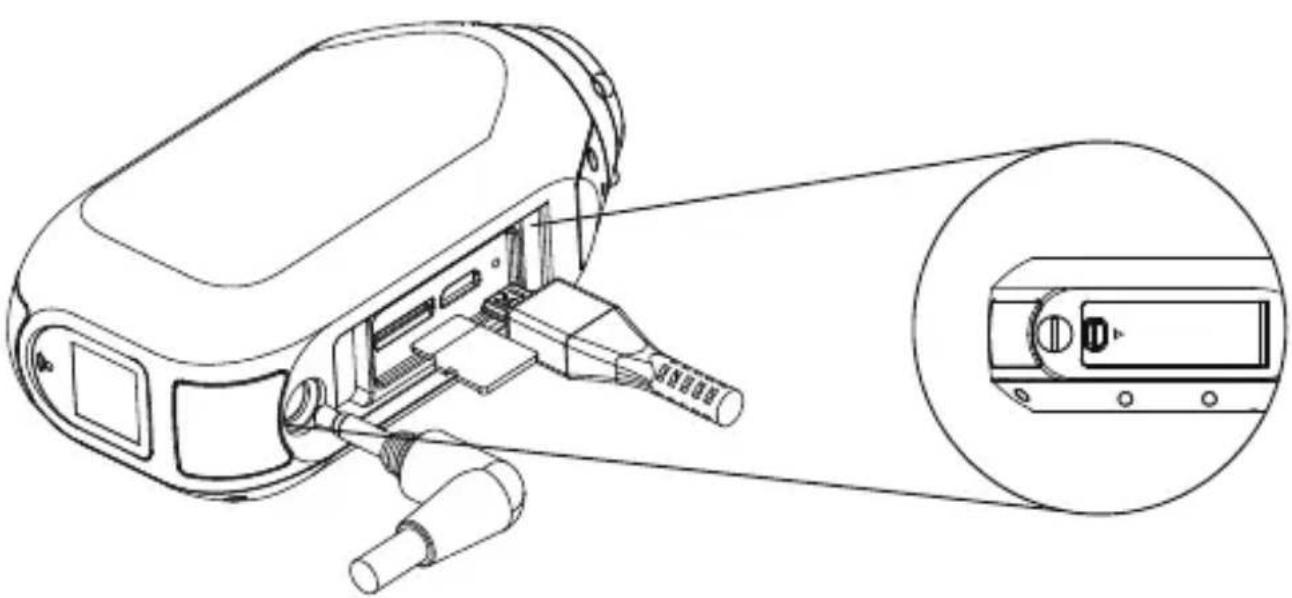

Impostazione iniziale

1.Aprire il coperchio USB.
2.Inserire la schedal Classe 10 o quella superiore microSD / HC / XC (che sostiene il massimo di 128 GB). Per favore formattarla alla fotocamera prima dell'utilizzo iniziale.
3. Connette la fotocamera al caricabatterie mediante il cavo USB; ricaricare per almeno 5 ore prima dell'iniziale utilizzato.
4. Chiudere il coperchio USB, assicurare il completo serraggio e utilizzato poi la Sua fotocamera.

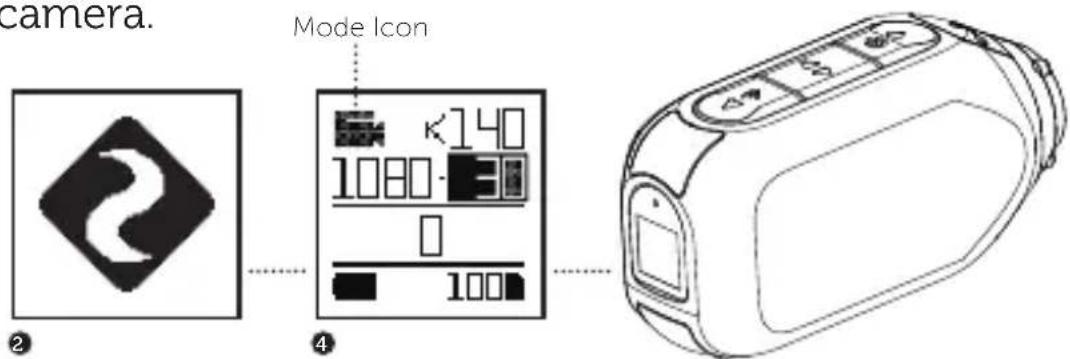

Accensione e spegnimento

1.Tenere premuto il pulsante per 2s per accendere la fotocamera.
2. Lo schermo dot-matrix è avviato e visualizza l'immagine d'accensione.
3.La fotocamera cui riprendere attualmente il video o scattare la Foto.
4.La modalità fotocamera è visualizzata mediante il colore dell'indicatore o del LED dallo schermo dot-matrix. Nel fratto, cui giudicaretramite il symbolo di stato sinistro in alto sullo schermo dot-matrix.
5.Tenere premuto il pulsante per 3s per spegnere la fotocamera.

Cambio modalità

Per cancellare l'attuale modalità fotocamera, premere sul pulsante per il passaggio tra video, Foto, scatto lasso temporale, scatto rapido e impostazione modulo.

Impostazione modulo

Per modificare l'impostazione attuale della modalità, premere sul pulsante il cursore si sposterà verso il basso e apparirà luminoso sulla voce del menu.

Modalità video

(LED verde)Premere sul pulsante per avviare la ripresa. La luce LED di stato e la controduce dello schermo dot-matrix lampeggeranno rosse in segno della ripresa. Premere nuovamente sul pulsante per cessare la ripresa.

Impostazione del video Risoluzione

Fotogrammi

Modalità Foto

(LED giallo)Premendo sul pulsante fotocamera catturera l'immagine. Ogni volta quando scatta la Foto, la luce LED di stato e la controlice schermo dot-matrix lampeggeranno rosse per una volta.

Impostazione Foto

Risoluzione

Scatto lasso temporale

(LED viola) Premere sul pulsante per scattare a regime impostato unaserie di Foto. In questa sede, la luce LED di stato e la controUCE

Scelta modulo e impostazione

dello schermo dot-matrix lampeggeranno rosse. Premere di nuovo su per fermare lo scatto lasso temporale.

Impostazione modulo scatto lasso temporale

Risoluzione Regime di scatto

Modalità di scatto rapido

(LED verde turchese)Premendo sul pulsante la fotocamera scatterà ad alto regime impostato un gruppo di Foto. Per l'ottimo risultato, usare

la scheda Classe 10 o quella superiore TF.

Impostazione modulo scatto rapido

Risoluzione
Durata di scatto
Regime di scatto

Impostazione generale

(LED rosso) Premere sul pulsante er scorrere tutte le loro menu, teneremuto per scorrere nel senso inverso, premere su per impostare.

Scelta modulo e impostazione

Modalità tachigrafica ON/OFF

Intervallo di scatto tachigraphico 10s/30s/1min/2min/5min/10min

Innescoevento ON/OFF

Modalitàmarcatura video ON/OFF

Intervallo marcatura video 10s/30s/1min/2min/5min

Wi-Fi ON/OFF

Bluetooth ON/OFF

Accoppiamento telecomando Si/No

Campo visivo 140/115/90

Esposizione +2 / + 1 / 0 / - 1 / - 2

Sensibilità microfono OFF/1/2/3/4/5

Volume clacson OFF/ Basso/ Medio /Alto

Indicatore di stato ON/OFF

Scelta modulo e impostazione

Data

Filigrana

tempo

ON/OFF

Scatto

immediato

ON/OFF

Modalità clonazione ON/OFF

Raggruppamento clonazione 0/1/2/3/4/5

Video lasso temporale ON/OFF

Installazione della fotocamera

A secondo del Suo bisogno, connettere in agli direzione dei 360^ la graffiti universale alla fotocamera. Orientare la graffiti, poi girare con la mano il dato per fissaggio.

Far scorrere la graffiti nel supporto scelto per assicurare il fissaggio alippo. Le preghiamo di spingere la graffiti al posto e sentir il suono "schiocco".

Ruotare l'obiettivo per regolare l'angolo di scatto,fare riferimento al symbolo triangolare sull'obiettivo per assicurare la perpendicularità del symbolo rispetto al terreno, il Suo video sare assicurato livellato.

Modalità tachigrafica

Come funziona la modalità tachigrafica?

Avviata la modalità tachigrafica, la Sua fotocamera Ghost XL entrera nella modalità di ripresa ciclica. All'esaurimento della scheda di memoria, la fotocamera proseguirà quando la ripresa e sovrascriverà l'iniziale video. Qualora avviene l'incidente ed è attivata preventivamente la funzione "Innesco evento", i video prima e dopo l'evento saranno ridenominati e protetti per evitare di essere sovrascritti da quelli ultimi.

Nella modalità tachigrafica, si connette solitamente la fotocamera alsystema d'alimentazione elettrica del motocicchio o auto mediating il cavo d'alimentazione esterno. Al momento d'avvio del motocicchio o auto, la fotocamera rileverà l'alimentazione, si avviera e comincera la ripresa cicclica. Al momento di spegnimento del motocicchio o auto, l'alimentazione è spenta, la fotocamera salverà l'ultimo documento e si spegnerà immediatamente.

Nella modalità tachigrafica, Ghost XL esegue la ripresa a strappi con l'intervallo preimpostato. Se Lei scegli l'intervallo di 2 min e registra per 20 minuti, otterra 10 video in tutto, ognuno dura per 2 minuti.

• Premere su perambiare la modalità e andare al menu d'impostazione.

Revisione funzioni

• Premere su per scorrere sul menu, affinché il cursore si posizioni all'opzione "Tachigrafia". Premere su per accendere e spegnere la funzione dichio.

-Premere su per scorrere all'opzione "intervallo tachigrafia" sul menu, premere su per scegliere la durata d'intervallo.

Dalla modalità video, perché tenere premuto per aprire o chiudere rapidamente la modalità tachigrafica.

Dall'impostazione generale, cui apriere o chiudere il menu "Innesco evento", perché il video dell'incidente non sia eliminato a caso.

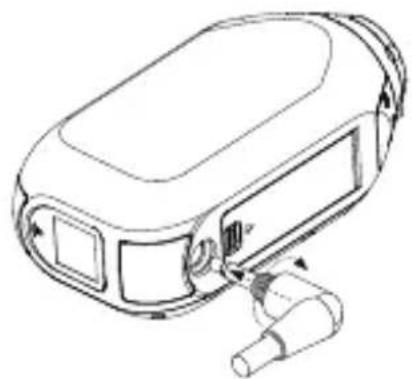

Connessione elettrica esterna impermeabile

Nella modalità tachigrafica, qualora non spera di preoccuparsi dell'esaurimento carico, cui usare il cavo d'alimentazione esterna 3,5 mm per connettere la fotocamera all'alimentazione del motocicchio o auto, Ghost XL rimane ancora impermeabile quando connessa con il cavo d'alimentazione esterna.

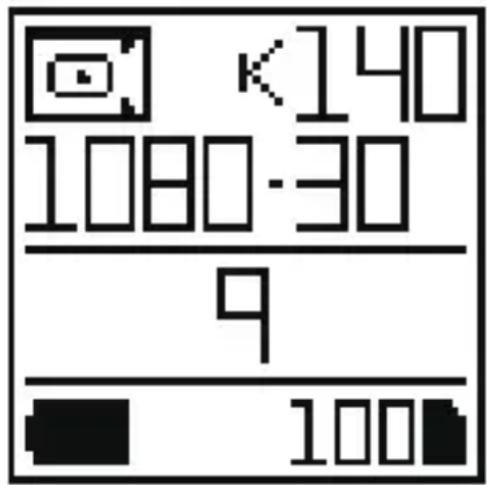

Modalità scatto lasso temporale

Avviata questa modalità, Ghost XL registrera in maniera accelerata il Suo viaggio. Tale modalità si può combinare con quella tachigrafica. Lei può impostare l'intervallo del video lasso temporale per determinare l'accelerazione. L'intervallo di 1s significica il regime di ripresa accelerato di 30 volte. La continua ripresa di 1 ora Le regalerà un video breve di 120 secondi (2 minuti).

Modalità marcatura video

Tale modalità serve per scattare un evento avvenuto.

Avviata la modalità, la fotocamera proseguirà la ripresa sulla salvare il video nella schedà di memoria. Solo i piani importanti

Revisione funzioni

marcati possono essere salvati.

In tale modalità, qualora Lei scegliè l'intervallo di 30 secondi e preme su Ghost XL combinerà i due periodi di 30 secondi prima e dopo la pressione sul pulsante e genererà un video di 1 minuto.

La funzione di marcatura video richiede la schedà micro SD di Classe 10, che consente il normale funzionamento dello spazio disponibile 4GB.

Suggerimento: le funzioni di marcatura video e tachigrafia non funzionano contestualmente, quando una è avviata, l'altra si chiuderà.

Modalità clonazione

Qualora connette due o più fotocamere Drift Ghost, incluse Ghost XL, Ghost X, Ghost 4K alla stessa WiFi e ne avvia l'interazione, delve impostare la modalit'di clonazione come seguente:

-Spostare il cursore all'opzione "Modalità clonazione" dal menu d'impostazione, poi premere su per scegliere.

-Accendere al menu della modalità clonazione, scegliere "Master", poi premere su per confermare, impostando la fotocamera ospitante al tale punto.
-Ripetere la suddetta operazione sulla seconda fotocamera, scegliere l'opzione "Slave" nella modalità clonazione, premere su per confirmare, impostando la fotocamera annessa a tale punto.
-In caso di più fotocamere, ripetere il passo II per impostare più fotocamere annesse.
- Al terme dell'impostazione, tutte le fotocamere si connetteggeranno alla stessa Wifi predefinita. Quando la fotocamera ospitante avvia o cessa la ripresa, tutte哪些 annesse si comptereranno ugualmente nello stesso tempo. Ogni impostazione della fotocamera ospitante cambiera quella delle fotocamere annesse.

Modalità di scatto immediato

Tale modalità serve per la ripresa a risparmio del carico.

Al terme dell'impostazione e quello stato spento, con la pressione sul pulsante d'accensione, Ghost XL si avviera e

Revisione funzioni

comincera la ripresa. Con la nuova pressione sul pulsante, Ghost XL salverà il contentuto registrato e si spegnerà immediatamente per risparmiare il carico della batteria.

Bit video

In funzione del bit di ripresa necessario, l'utente può scegliere Alto/Medio/ Basso dal menu d'impostazione. Tanta alla è la risoluzione del video a grande bit, tanto spazio di memoria il documento occuperà.

Filtro

Può scegliere l'adeguato effetto di filtering in funzione dell'illuminazione ambientale. Il menu d'impostazione include le tre modalità di Normale/Luminoso/Oscuro.

Navigazione accessori

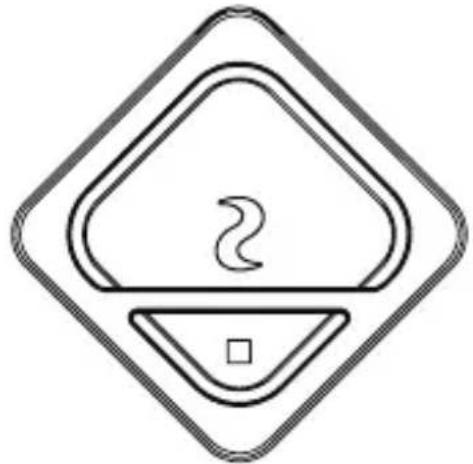

Telecomando bidirezionale (compatible con Ghost 4K e Ghost XL)

Il telecommando bidirezionale di Drift fornire l'esperienza di commando conveniente e intuitivo. Può essere indossato sul polso con il cinturino, o fissato sul manubrio del motociclo, la luce LED del telecommando è in sincronia con lo stato della fotocamera, quando Lei può giudicare il funzionamento della fotocameratramite il colore LED del telecommando. Tramite il telecommando, può avviare con un pulsante multiple funzioni quale scatto, fermata, scatto marcatura video, scatto ritardato, scatto rapido, cambio modalità ecc.

Supporto fulcro

Essendo quasi montabile a qualiasi angolo e qualiasi luogo, il

Navigazione accessori

supporto Drift è l'ideale strumento di catturare il momento per Lei, cui sono essere combinato con agli altri supporto Drift.

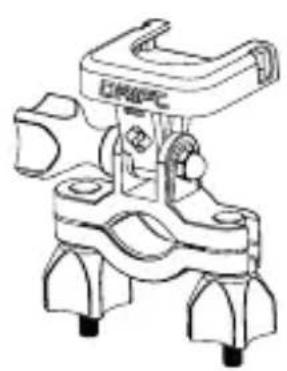

Supporto manubrio

A dispetto della Sua richiesta, il supporto manubrio Drift è il perfetto accessori per l'autista. Il modello di supporto manubrio è adattoagli manubri tra 19 e 36 mm,può ruotare di altre 180^ Le consente di riprendere il video a quasi agli angolo.

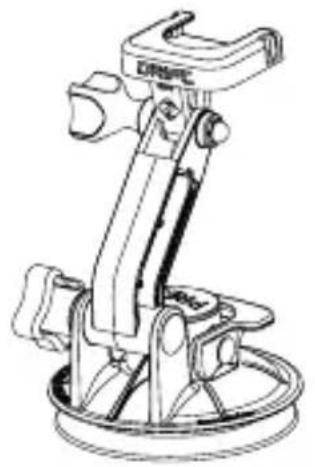

Supporto ventosa

Installare il Suo accessorio ideale della fotocamera Ghost XL su qualsiasi piano alla foro. Può essere utilizzato sul parabrezza o sulla carrozzeria, il design di ventosa facilita la sterzata, l'inclinazione o la rotazione a 360^ della fotocamera.

20 Wi-Fi ed aggiornamento firmware

Con la pressione su, cui attivare la Wi-Fi di Ghost XL, nella l'indicatore Wi-Fi verde visualizzera la disponibilità della Wi-Fi. Può inoltre attivare Wi-Fi dal menu d'impostazione fotocamera. Scaricare l'app Drift Life al Suo dispositivo monile, utilizzato per controllare e impostare la fotocamera, ne gestire il contentuto nonché l'attivazione della funzione di trasmissione diretta video della fotocamera.

Aggiornamento Firmware

Scaricare l'ultimo Firmware dal site di Drift, copiare il documento Ghost_DC.bin all'indice radica della scheda SD giornformattata. Inserire la scheda SD nella fotocamera, accendere l'alimentazione. Nel montare il firmware, lo schermov visualizza "Firmware in corso d'aggiornamento". Al termine dell'infallazione, la fotocamera si riavvia per due volte.

Connette la Sua fotocamera

Connessione con il computer

1. Connette la Sua fotocamera con il cavo USB nel pacchetto accessori, lo schermo presente l'icona USB.
   2.La cartella della fotocamera spunterà. In caso di assenza, aprire tale cartella da Mio computer.
2. La fotocamera viene identificata come disco rigido mobile,fare il doppio cli c per aprire.
   4.Aprire la cartella DCIM per vedere i Suoi documenti.

Connessione con il computer Mac

1. Connette la Sua fotocamera con il cavo USB nel pacchetto accessori, lo schermo presente l'icona USB.
   2.La cartella della fotocamera spunterà. In caso d'assenza, utilisezzare la funzione di ricerca e aprirla.
   3.La fotocamera viene identificata come disco rigido mobile,fare il doppio cli c per aprire.
   4.Aprire la cartella DCIM per vedere i Suoi documenti.

Specifiche fotocamera

1080P (1920 X 1080 16:9) @ 25, 30FPS, Modalità HDR

960P (1280 X 960 4:3) @ 25, 30FPS

720P (1280 X 720 16:9) @ 25, 30, 48, 50, 60FPS

Campo visivo(diagonale): 90 / 115 / 140°

Gamma di messa a fuoco dell'obiettivo: Da 0,5 m all'infinite

Gamma rotabile obiettivo: 300^

FormatoFoto: 4/8/12 MP

Esposizione MAN, AUTO

Schermo LCD Schermo dot-matrix

Microfono: interno

Wi-Fi: Interna, 2, 4 G

Bluetooth: interno, compatibile con il telecomando

Drift Ghost 4K

Scheda di memoria: Micro SD, SDHC, SDXC, sostiene il massimodi

128 GB (da acquistare ulteriormente)

Ingresso: Porta USB, foro audio 3,5 mm multifunzione

Specifiche fotocamera

Connessione dati: Micro USB

Compatible con: Windows XP o superiore / Mac OS

10.2

superiore

Batteria interna: 3000 mAh

Dimensione: 47(W) 92(L)35(H) mm

Peso: 127g
