MANUALE UTENTE UNI_MW_04 Uniprodo

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto		Mini lavatrice
Modello		UNI_MW_04
Tensione nominale [V] / Frequenza [Hz]		230 / 50
Potenza nominale [W]	Lavatrice per lavanderia	190
	Asciugatrice centrifuga	135
Classe di protezione		I
Grado di protezione [IP]		IPX4
Giri [rpm]	Lavaggio	298
	Asciugatura	1462
Dimensioni [Larghezza x Profondità x Altezza; mm]		Dimensioni: 575 x 385 x 600
Peso [kg]		~9.8
Capacità [kg]	Lavatrice per lavanderia	2
	Asciugatrice centrifuga	1,5
Dimensioni vano lavaggio [mm]		Dimensioni: 260 x 295
Dimensioni vano asciugatrice [mm]		Dimensioni: 190 x 330

1. Descrizione generale

Il manuale utente è concepito per aiutare a utilizzare il dispositivo in modo sicuro e senza problemi. Il prodotto è progettato e realizzato secondo rigide linee guida tecniche, utilizzando tecnologie e componenti all'avanguardia. Inoltre, viene prodotto nel rispetto dei più rigorosi standard qualitativi.

NON UTILIZZARE IL DISPOSITIVO SE NON SI È LETTO E COMPRESO ATTENTAMENTE IL PRESENTE MANUALE D'USO.

Per aumentare la durata del dispositivo e garantirne un funzionamento senza problemi, utilizzarlo secondo le istruzioni contenute nel presente manuale d'uso ed eseguire regolarmente operazioni di manutenzione. I dati tecnici e le specifiche riportati nel presente manuale utente sono aggiornati. Il produttore si riserva il diritto di apportare modifiche volte al miglioramento della qualità. Il dispositivo è progettato per ridurre al minimo i rischi legati all'emissione di rumore, tenendo conto del progresso tecnologico e delle opportunità di riduzione del rumore.

Leggenda

CE	Il prodotto soddisfa le norme di sicurezza pertinenti.
	Leggere le istruzioni prima dell'uso.
	Il prodotto deve essere riciclato.
	ATTENZIONE! o ATTENZIONE! o RICORDA! Applicabile alla situazione data.(segnale di avvertimento generale)
	ATTENZIONE! Attenzione al rischio di scosse elettriche!
	ATTENZIONE! Parti rotanti, pericolo di impigliamento!
	AVVERTENZA! Sostanze tossiche, pericolo di avvelenamento!
	Utilizzare solo in ambienti chiusi.

ATTENZIONE! I disegni presenti nel presente manuale hanno solo scopo illustrativo e potrebbero differire in alcuni dettagli dal prodotto reale.

2. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o lesioni gravi o addirittura la morte.

I termini "dispositivo" o "prodotto" sono utilizzati nelle avvertenze e nelle istruzioni per fare riferimento a:

Mini lavatrice.

2.1. Sicurezza elettrica

a) La spina deve adattarsi alla presa. Non modificare la spina in alcun modo. Utilizzando spine originali e prese adatte si riduce il rischio di scosse elettriche.
b) Utilizzare il cavo solo per l'uso cui è destinato. Non utilizzarlo mai per trasportare l'apparecchio o per staccare la spina dalla presa di corrente. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
c) Non utilizzare il dispositivo se il cavo di alimentazione è danneggiato o mostra evidenti segni di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal centro di assistenza del produttore.

d) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo in acqua o altri liquidi. Non utilizzare il dispositivo su superfici bagnate.
e) Non utilizzare in ambienti molto umidi o nelle immediate vicinanze di serbatoi d'acqua.
f) Prima del primo utilizzo, verificare che il tipo di tensione e di corrente di rete corrispondano ai dati indicati sulla targhetta identificativa.

2.2. Sicurezza sul posto di lavoro

a) Assicurarsi che il posto di lavoro sia pulito e ben illuminato. Un ambiente di lavoro disordinato o scarsamente illuminato può causare incidenti. Cercate di pensare in anticipo, osservate cosa sta succedendo e usate il buon senso quando lavorate con il dispositivo.
b) Non utilizzare il dispositivo in un ambiente potenzialmente esplosivo, ad esempio in presenza di liquidi, gas o polveri infiammabili. Il dispositivo genera scintille che possono incendiare polvere o fumi.
c) Se si riscontrano danni o un funzionamento anomalo, spegnere immediatamente l'apparecchio e segnalarlo senza indugio a un supervisore.
d) In caso di dubbi sul corretto funzionamento del dispositivo, contattare il servizio di assistenza del produttore.
e) Solo il centro di assistenza del produttore può riparare il dispositivo. Non tentare di effettuare riparazioni in modo indipendente!
f) In caso di incendio, utilizzare un estintore a polvere o ad anidride carbonica (CO2) (idoneo all'uso su apparecchi elettrici sotto tensione) per spegnerlo.
g) È vietato l'accesso alla postazione di lavoro ai bambini e alle persone non autorizzate. Una distrazione potrebbe causare la perdita del controllo del dispositivo.
h) Utilizzare il dispositivo in un luogo ben ventilato.
i) Si prega di conservare questo manuale a portata di mano per eventuali riferimenti futuri. Se questo apparecchio viene ceduto a terzi, anche il manuale deve essere consegnato insieme all'apparecchio.
j) Conservare gli elementi dell'imballaggio e le piccole parti di montaggio in un luogo non accessibile ai bambini.
k) Tenere il dispositivo lontano dalla portata dei bambini e degli animali.
I) Se questo dispositivo viene utilizzato insieme ad altre apparecchiature, è necessario seguire anche le restanti istruzioni per l'uso.

2.3. Sicurezza personale

a) Non utilizzare il dispositivo quando si è stanchi, malati o sotto l'effetto di alcol, narcotici o farmaci che possono compromettere significativamente la capacità di utilizzare il dispositivo.
b) La macchina può essere utilizzata da persone fisicamente idonee, in grado di maneggiare la macchina, adeguatamente formate, che abbiano letto il presente manuale operativo e ricevuto una formazione in materia di salute e sicurezza sul lavoro.
c) La macchina non è progettata per essere utilizzata da persone (bambini compresi) con capacità mentali e sensoriali limitate o prive di esperienza e/o conoscenza in materia, a meno che non siano supervisionate da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare la macchina.
d) Quando si lavora con il dispositivo, usare il buon senso e rimanere vigili. La perdita temporanea di concentrazione durante l'uso del dispositivo può causare gravi lesioni.
e) Per evitare che il dispositivo si accenda accidentalmente, assicurarsi che l'interruttore sia in posizione OFF prima di collegarlo a una fonte di alimentazione.
f) Il dispositivo non è un giocattolo. I bambini devono essere sorvegliati per assicurarsi che non giochino con il dispositivo.
g) Non mettere le mani o altri oggetti all'interno del dispositivo mentre è in uso!

2.4. Utilizzo sicuro del dispositivo

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzare gli strumenti appropriati per il compito assegnato. Un dispositivo correttamente selezionato svolgerà meglio e in modo più sicuro il compito per cui è stato progettato.

b) Non utilizzare l'apparecchio se l'interruttore "ON/OFF" non funziona correttamente (non accende e spegne l'apparecchio). I dispositivi che non possono essere accesi e spenti tramite l'interruttore ON/OFF sono pericolosi, non devono essere utilizzati e devono essere riparati.

c) Prima di effettuare qualsiasi regolazione, sostituzione di accessori o prima di riporre l'apparecchio, assicurarsi che la spina sia scollegata dalla presa. Tali precauzioni ridurranno il rischio di attivazione accidentale del dispositivo.

d) Quando non lo si utilizza, conservarlo in un luogo sicuro, lontano dalla portata dei bambini e delle persone che non hanno familiarità con il dispositivo e che non hanno letto il manuale d'uso. Il dispositivo potrebbe rappresentare un pericolo nelle mani di utenti inesperti.

e) Mantenere il dispositivo in perfette condizioni tecniche. Prima di ogni utilizzo, controllare che non vi siano danni generali, in particolare che i componenti mobili non presentino parti o elementi rotti e che non vi siano altre condizioni

che potrebbero compromettere il funzionamento sicuro del dispositivo. Se si riscontrano danni, consegnare l'apparecchio per la riparazione prima dell'uso.
f) Tenere il dispositivo fuori dalla portata dei bambini.
g) La riparazione o la manutenzione dell'apparecchio devono essere eseguite da personale qualificato, utilizzando esclusivamente ricambi originali. Ciò garantirà un utilizzo sicuro.
h) Per garantire l'integrità funzionale del dispositivo, non rimuovere le protezioni montate in fabbrica e non allentare alcuna vite.
i) Evitare situazioni in cui il dispositivo smette di funzionare durante l'uso a causa di un carico eccessivo. Ciò potrebbe causare il surriscaldamento degli elementi di azionamento e danneggiare il dispositivo.
j) Non toccare le parti articolate o gli accessori se il dispositivo non è stato scollegato dalla fonte di alimentazione.
k) È vietato spostare, regolare, inclinare o ruotare l'apparecchio mentre è in funzione.
I) Non lasciare l'apparecchio incustodito mentre è in uso.
m) Pulire regolarmente il dispositivo per evitare che si accumuli sporcizia ostinata.
n) Prima di ogni utilizzo assicurarsi che l'ugello sia correttamente installato nel dispositivo e che il tubo sia correttamente collegato e non danneggiato.
o) Il dispositivo non è un giocattolo. La pulizia e la manutenzione non devono essere eseguite dai bambini senza la supervisione di un adulto.
p) Non far funzionare il dispositivo quando è vuoto.
q) Non far funzionare l'apparecchio a secco (senza acqua).
r) È vietato intervenire sulla struttura del dispositivo per modificarne i parametri o la costruzione.
s) Tenere il dispositivo lontano da fonti di fuoco e di calore.
t) Non coprire le aperture di ventilazione!
u) Il dispositivo deve essere decalcificato regolarmente.
v) Non lavare indumenti contaminati da benzina, vernice, sostanze corrosive o prodotti chimici acido-base.
w) Prima di mettere i vestiti in lavatrice, rimuovere lo sporco grossolano e non compatto, come terra, sabbia, fibre, ecc.

ATTENZIONE! Nonostante la progettazione sicura del dispositivo e le sue caratteristiche di protezione, e nonostante l'impiego di elementi aggiuntivi per la protezione dell'operatore, sussiste comunque un leggero rischio di incidenti o lesioni durante l'utilizzo del dispositivo. Siate vigili e usate il buon senso quando utilizzate il dispositivo.

3. Linee guida per l'uso

Il prodotto semiautomatico è concepito come ausilio per il lavaggio e l'asciugatura di piccole quantità di tessuti o materiali simili. Il suo design compatto e la sua semplice funzionalità lo rendono facilmente trasportabile e temporaneamente applicabile in vari luoghi.

L'utente è responsabile di eventuali danni derivanti da un uso improprio del dispositivo.

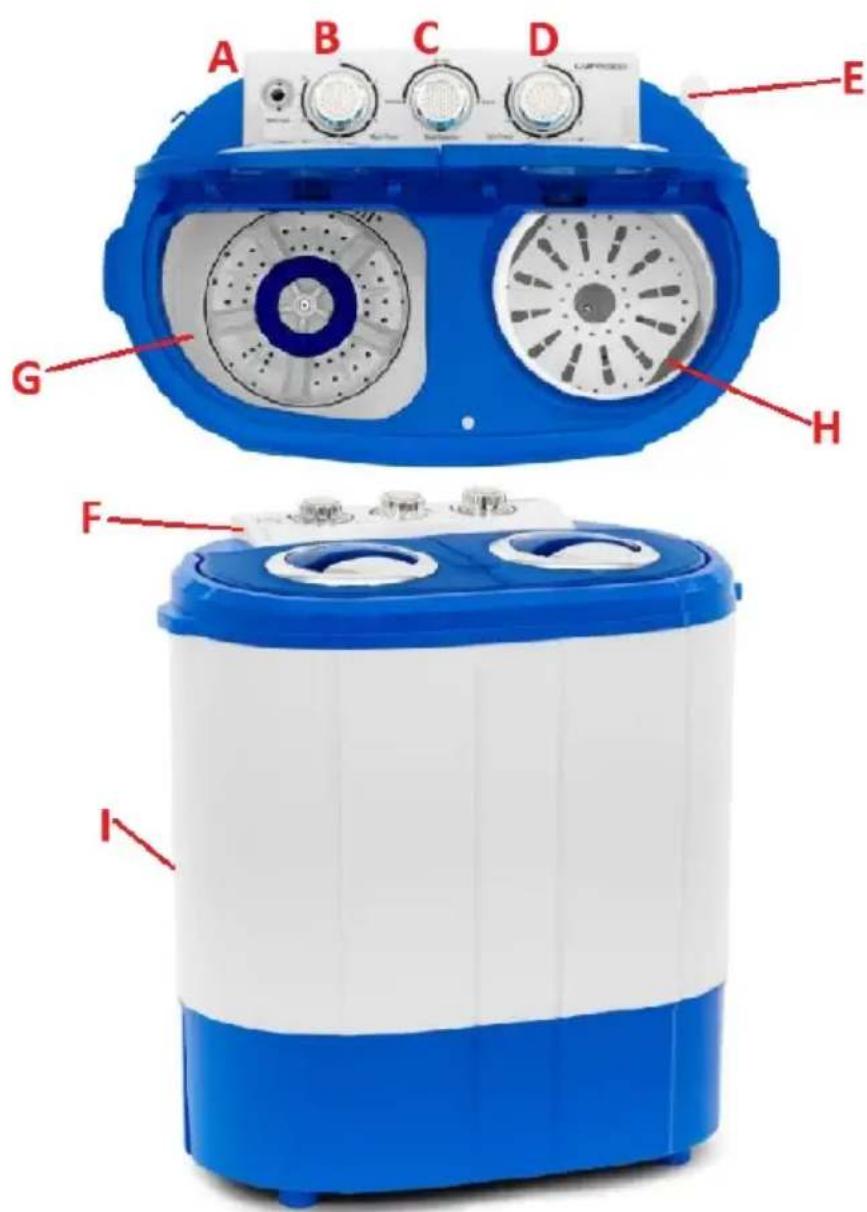

3.1. Descrizione del dispositivo

A. Connettore di ingresso acqua dolce

B. Manopola del timer di lavaggio
C. Manopola della modalità di lavoro
D. Manopola del timer di asciugatura
E. Tubo di scarico delle acque grigie
F. Pannello di controllo
G. Vano lavaggio
H. Scomparto di asciugatura

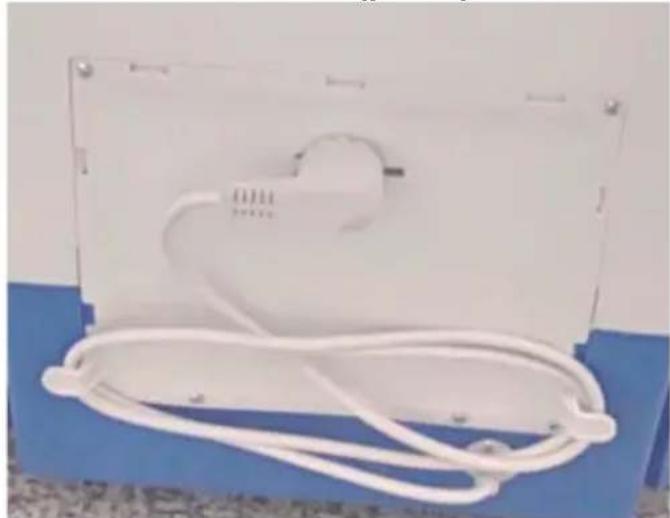

I. Cavo di alimentazione (parte posteriore dell'alloggiamento):

3.2. Preparazione all'uso

POSIZIONE DELL'APPARECCHIO

La temperatura ambiente non deve essere superiore a 40°C e l'umidità relativa deve essere inferiore all'85%. Proteggere la macchina dal gelo e dalle temperature negative! Assicurare una buona ventilazione nella stanza in cui si utilizza il dispositivo, non posizionarlo vicino ad apparecchiature che generano calore o alla

luce diretta del sole. Non posizionarlo nei bagni a causa dell'eccessiva umidità. Dovrebbe esserci almeno 10 cm di distanza tra ciascun lato del dispositivo e la parete o altri oggetti. Il dispositivo deve essere sempre utilizzato su una superficie piana, stabile, pulita, ignifuga e asciutta e deve essere tenuto fuori dalla portata dei bambini e delle persone con capacità mentali e sensoriali ridotte. Posizionare il dispositivo in modo da avere sempre accesso alla spina di alimentazione. Il cavo di alimentazione collegato all'apparecchio deve essere correttamente collegato a terra e corrispondere ai dati tecnici riportati sull'etichetta del prodotto.

3.3. Utilizzo del dispositivo

3.3.1 Preparazione all'uso

a) Impostare il tubo di scarico in posizione di scarico:

b) Collegare il cavo di alimentazione alla presa di corrente appropriata.

c) Inserire il tubo di alimentazione dell'acqua dolce nel connettore di ingresso dell'acqua presente sull'alloggiamento. Facoltativamente, collegare l'altra estremità a un rubinetto dell'acqua (potrebbe essere necessario un connettore speciale, non incluso con questo prodotto).

3.3.2 Lavaggio

a) Riempire il vano lavaggio con acqua fresca e detersivo: il livello deve essere compreso tra il segno "L" (minimo) e "H" (massimo) all'interno del vano. Avviare rapidamente la lavatrice con la manopola della modalità di lavoro in posizione "Delicato" per sciogliere il detersivo nell'acqua.

b) Aprire il coperchio del vano lavaggio e introdurre il bucato.

c) Chiudere il coperchio, quindi selezionare la durata del lavaggio e la modalità di lavaggio ("Delicato" o "Normale") in base alla quantità di biancheria caricata e la macchina si avvierà.

d) Dopo aver terminato il lavaggio, scolare l'acqua grigia.

e) Aprire il coperchio del vano e togliere la biancheria.

3.3.3 Scarico dell'acqua

NOTA: dopo ogni lavaggio scaricare l'acqua grigia: il prodotto è dotato di una pompa di scarico che velocizza tale processo.

a) Ruotare la manopola della modalità di lavoro sulla posizione "Scarico" e la macchina scaricherà rapidamente l'acqua grigia.

ATTENZIONE: riportare immediatamente la manopola della modalità in posizione “Normale” non appena l’acqua grigia è completamente scaricata dal vano lavaggio.

3.3.4 Rimozione del detersivo e asciugatura

a) Spostare la biancheria dalla lavatrice allo scomparto dell'asciugatura tramite centrifuga e sistemarla in modo uniforme, senza accatastarla tutta nel cestello di centrifuga.
b) Premere con decisione il bucato con il tappo della centrifuga in alto:

c) Togliere la biancheria dallo scomparto di asciugatura e riporla nello scomparto di lavaggio.
d) Riempire con acqua fresca fino al livello appropriato (vedere le tacche di livello all'interno del vano di lavaggio) e chiudere il coperchio.
e) Mettere in ammollo e risciacquare il bucato impostando il timer di lavaggio su 5 minuti e lasciare risciacquare.
f) Aprire il coperchio del vano e spostare nuovamente la biancheria dal vano lavaggio a quello di asciugatura, sistemandola in modo uniforme, senza accatastarla tutta nel vano di centrifugazione.
g) Premere con decisione il bucato con il tappo della centrifuga rivolto verso l'alto e chiudere il coperchio del vano di asciugatura.
h) Selezionare la durata della centrifuga a secco impostando la manopola del timer di asciugatura (1-3-5 minuti) in base alla quantità di bucato e la macchina inizierà l'asciugatura della colonna vertebrale.

NOTA: un carico non bilanciato nel vano rotante può causare vibrazioni o rumori anomali durante il funzionamento. In tal caso risistemare la biancheria all'interno e continuare l'asciugatura.

3.4. Pulizia e manutenzione

a) Prima di ogni pulizia, regolazione o sostituzione di accessori oppure quando l'apparecchio non viene utilizzato, staccare la spina dalla presa di corrente e lasciare raffreddare completamente l'apparecchio.

- Attendere che gli elementi rotanti si fermino.

b) Per pulire la superficie utilizzare solo detergenti non corrosivi.
c) Dopo aver pulito il dispositivo, tutte le parti devono essere asciugate completamente prima di utilizzarlo nuovamente.
d) Conservare l'unità in un luogo asciutto e fresco, al riparo dall'umidità e dall'esposizione diretta alla luce solare.
e) Non spruzzare l'apparecchio con un getto d'acqua né immergerlo in acqua.
f) Non far penetrare acqua all'interno del dispositivo attraverso le aperture di ventilazione poste sul suo alloggiamento.
g) Pulire le prese d'aria con una spazzola e aria compressa.
h) Per pulire bisogna usare un panno morbido e umido.
i) Per la pulizia non utilizzare oggetti appuntiti e/o metallici (ad esempio una spazzola metallica o una spatola metallica) perché potrebbero danneggiare la superficie dell'apparecchio.
j) Non pulire il dispositivo con sostanze acide, agenti per uso medico, diluenti, carburante, oli o altre sostanze chimiche perché potrebbero danneggiarlo.
k) Pulire regolarmente il filtro di troppo pieno (almeno due volte al mese):

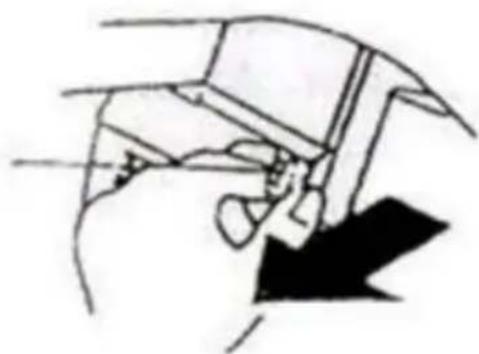

- Afferrare l'artiglio di fissaggio flessibile (nella parte posteriore dell'alloggiamento) e tirarlo delicatamente via dalla macchina:

- Smontare la parte superiore del tubo nel filtro di troppo pieno:

X – non tirare quel tubo di bolle

Y – regolatore del livello dell'acqua

Z - soffietto

• Pulire completamente il filtro di troppo pieno sotto l'acqua corrente.
  • Installare il filtro di troppo pieno
  • Installare il soffietto
• Inserire la piastra di fissaggio della parte inferiore del coperchio della valvola
• Posizionare il gancio in alto a sinistra.
  • Premere la parte superiore dello slot:

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizzare il dispositivo possono essere riciclate conformemente alle relative indicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.

3.5 Risoluzione dei problemi

Problema	Causa possibile:
La macchina non funziona.	Non è mancata la corrente?Il cavo di alimentazione è collegato a una presa di corrente?Il pulsatore non è impigliato in qualcosa?
Impossibile drenare.	Il tubo di scarico è stato abbassato?Il tubo di scarico non è congelato?Il tubo di scarico non è bloccato?Non ci sono vestiti caduti fuori dallo scomparto di asciugatura?
Rumore anomalo durante il lavaggio.	Non ci sono oggetti sparsi nel vano lavaggio?
Riduzione dell'acqua nella vasca di lavaggio.	Il soffietto del filtro di troppo pieno è installato correttamente?
Si verificano rumori e vibrazioni anomali durante la rotazione.	La macchina è posizionata su una superficie piana e solida?Il tappo della centrifuga viene inserito nel vano di centrifuga?C'è del bucato caduto fuori dallo scomparto di centrifuga per asciugatura?Non c'è troppa biancheria nello scomparto dell'asciugatura?
