MANUALE UTENTE KDW 6011 D FS Koenic

Istruzioni di sicurezza

• Questo prodotto può essere usato da bambini dagli 8 anni in su e se supervisionati o istruiti sull'uso del prodotto in modo sicuro e se in grado di comprendere i pericoli.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e a manutenzione non devono essere effettuati da bambini a meno che non siano di età superiore a 8 anni e controllati.
• Questo prodotto è stato progettato per il lavaggio di massimo 14 coperti.
• Lo sportello non deve essere lasciato in posizione aperta poiché potrebbe costituire un pericolo di inciampo.
• Seguire le istruzioni su come caricare la lavastoviglie. Attenzione! I coltelli e gli utensili con punte acuminate vanno caricati nel cestello con le punte rivolte verso il basso o collocati in posizione orizzontale.

Italiano

Istruzioni di sicurezza

• Il prodotto è progettato per la preparazione di normali quantità in ambiente domestico, o ambienti simili non commerciali. Ambienti comparabili a quello domestico includono cucine per staff nei negozi, uffici, ambito agricolo o altre piccole attività o per l'uso da parte degli ospiti presso costruzioni bed & breakfast, piccoli hotel e strutture residenziali simili.
• La lavastoviglie ha delle aperture di ventilazione alla base. Queste aperture non devono essere ostruite da un tappeto.
• Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.
• Seguire le istruzioni nel capitolo Pulizia e cura.

Istruzioni di sicurezza

• Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.
• Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L'uso improprio o funzionamento sbagliato possono determinare pericoli.
• Non lasciare mai l'apparecchio incustodito durante l'utilizzo.
• Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.
• Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.
• Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.
• Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.
• Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.
• Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.
• Usare questo prodotto in ambienti chiusi e mai all'aperto.
• Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.
• Seguire le istruzioni fornite per l'installazione.
• Questo prodotto va collegato alla rete idrica. Rispettare le pressioni minima e massima dell'acqua in ingresso, vedere il capitolo
  Dati tecnici. Rispettare tutte le istruzioni sull'installazione di tubi staccabili, utilizzare un tubo nuovo per l'installazione. Non riutilizzare vecchi tubi.

- Importante! Prima dell'impiego verificare che il prodotto sia utilizzabile. Il prodotto non verrà usato se mostra tracce di danni o se lo si sospetta essere difettoso.

Italiano

Congratulazioni!

Grazie per aver acquistato un prodotto KOENIC. Leggere questo manuale con attenzione e conservarlo per futura consultazione.

Uso previsto

Questo prodotto è destinato esclusivamente per la pulizia di piatti e posate lavabili in lavastoviglie o adatti per il lavaggio in lavastoviglie. Ogni altro uso può causare danni al prodotto o lesioni Questo prodotto è progettato esclusivamente per l'uso domestico e non è destinato all'uso commerciale. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o impropri, o per usi del prodotto che non rispondono alle finalità indicate dal costruttore.

Prima messa in funzione

Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale.

Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti.

Ispezionare i contenuti della consegna per verificarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita.

Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

Garanzia e pezzi di ricambio

Il periodo di garanzia del prodotto, nonché le condizioni di garanzia applicabili si trovano nel certificato di garanzia fornito con il prodotto. I pezzi di ricambio, elencati nella corrispondente direttiva sulla progettazione ecocompatibile, possono essere ottenuti contattando il centro assistenza clienti, per un periodo di almeno 7 anni, rispettivamente 10 anni.

Contenuto

1 x Lavastoviglie

1 x Manuale dell'utente

1 x Carta garanzia

Controlli e componenti

A Pannello comandi

A1 Interruttore on/off

A2 Pulsanti di blocco parentale

A3 Indicatore luminoso del brillantante A4 Indicatore luminoso dell'ammorbidente (sale)

A5 Indicatore dell'attacco per l'acqua

A6 Display digitale

A7 Visualizzazione del programma

A8 Pulsante di selezione programma P

A9 Pulsante di apertura automatica dello sportello

A10 Pulsante Avvio/Pausa

A11 Indicatore di apertura automatica dello sportello

A12 Indicatore del blocco parentale

A13 Indicatore di metà carico

A14 Pulsante timer

A15 Pulsante di metà carico ^1/2

B Maniglia

c Sportello

D Vaschetta portaposate

€ Cestello per stoviglie superiore

F Cestello per stoviglie inferiore

G Scomparto di riempimento Scomparto per detersivo in pasticca/ polvere

G1 Coperchio

G2 Scomparto per il lavaggio principale

G3 Chiusura

G4 Scomparto per il prelavaggio

Vano per brillantante

G5 Indicatore di riempimento

G6 Contenitore del brillantante

H Interno

H1 Contenitore del sale

H2 Scarico dell'acqua con set di filtri

H3 Braccio spruzzatore superiore e Inferiore

Lato posteriore

Cavo di alimentazione con spina

J Tubo dell'acqua di scarico (preassemblato)

K Tubo per l'ingresso dell'acqua (preassemblato)

Accessori

Imbuto (non mostrato)

Italiano

Installazione

Nota:

La lavastoviglie è dotata di cavo di alimentazione e spina. Prima dell'installazione assicurarsi che la presa a muro sia nel punto desiderato. Si consideri la dimensione del prodotto per il posizionamento e l'installazione.

Fig. 1 Posizionare la lavastoviglie su una superficie piana, orizzontale e stabile, ad esempio appoggiarlo su una piano adeguato della cucina. Assicurarsi che l'apparecchio venga posizionato in posizione orizzontale evitando di inclinarlo.

Nota

La lavastoviglie può essere incassata sotto un piano di lavoro.

Fig. 2 La lavastoviglie deve essere collegata allo scarico.

• Il tubo è al pronto per essere collegato allo scarico delle acque reflue. Tagliare le fascette e raddrizzare il tubo.
• Collegare l'estremità ad un tubo di scarico (opzione A o B). Prendere in considerazione la massima altezza dell'uscita del tubo di scarico. Accertarsi che il tubo flessibile sia correttamente collegato e sigillato.

Nota:

Come accessorio opzionale è disponibile un supporto per il tubo.

Fig. 3 Collegare l'ingresso dell'acqua a un rubinetto dell'acqua corrente (3/4") utilizzando il tubo in dotazione e assicurarsi che fissato saldamente.

Nota:

Se i tubi dell'acqua sono nuovi o non sono stati utilizzati per un lungo periodo di tempo, lasciar scorrere l'acqua per assicurarsi che sia è limpida e priva di impurità. In mancanza di questa precauzione, vi è il rischio che l'ingresso dell'acqua possa bloccarsi e danneggiare l'apparecchio.

Fig. 4 Collegare la spina di alimentazione alla rete elettrica.

Nota:

Prima di usare il prodotto per la prima volta, verificare che tutte le connessioni idrofile del prodotto siano correttamente sigillate e collegate ad entrambi di dispositivi e alle condotte idriche. Controllare tutte le connessioni periodicamente per evitare eventuali perdite.

Installazione sotto un piano di lavoro

Se desideri posizionare la lavastoviglie sotto un piano di lavoro, è possibile rimuovere la piastra di copertura superiore. Per fare ciò, rimuovere le due viti dalla piastra di copertura posta sul retro della lavastoviglie, dopodiché rimuovere la piastra. Rimossa la piastra, l'altezza di 815 mm sarà conforme all'altezza standard delle lavastoviglie da incasso.

Avvertenza! riavvitare le due viti nei fori corrispondenti.

Italiano

Preparazione

Riempimento del contenitore del sale

Fig. 5 A seconda della durezza dell'acqua di casa (grado di durezza) utilizzare il sale supplementare (addolcitore). Rispettare sempre le istruzioni fornite con il sale.

• Togliere il cestello, poi svitare e togliere il tappo del contenitore del sale.
• Prima del primo lavaggio, aggiungere 1 lt di acqua nel contenitore del sale della macchina.
• Posizionare l'estremità dell'imbuto (in dotazione) nel foro e versare circa 1 kg di sale. Una piccola fuoriuscita di acqua dal contenitore del sale è normale.
• Dopo aver riempito il contenitore, riavvitare il tappo in senso orario.
• Subito dopo il riempimento del sale nel suo contenitore, occorre avviare un programma di lavaggio (si suggerisce un programma rapido). In caso contrario il sistema dei filtri, la pompa o altre importanti parti della macchina possono essere danneggiati dall'acqua salata con conseguente perdita della garanzia.

Nota:

A seconda di quanto si scioglie il sale, la spia può restare accesa anche dopo il riempimento del contenitore.

Attenzione

• Utilizzare solo sale specifico per lavastoviglie! Tutti gli altri tipi di sale non specifici per l'uso in lavastoviglie, in particolare il sale da cucina, possono danneggiare l'addolcitore dell'acqua. In caso di danni causati dall'utilizzo di un sale inadatto, il costruttore non fornisce alcuna garanzia né è responsabile per eventuali danni.
• Se vi sono fuoriuscite del sale, va eseguito un risciacquo o un programma rapido per eliminare il sale in eccesso.
• Aggiungere il sale poco prima di iniziare uno dei programmi di lavaggio completo. Questo impedirà la formazione di eventuali granelli di sale o acqua salata rimasti sul fondo della macchina per un certo periodo di tempo, il che può causare corrosione.
• Il contenitore del sale deve essere riempito solo quando si accende la spia del sale nel pannello di controllo.

Regolazione del consumo di sale

Fig. 6 Attivazione della modalità di configurazione: chiudere lo sportello entro 60 secondi dall'accensione, premere il Pulsante di selezione programma P e tenerlo premuto per 5 secondi. L'apparecchio passerà alla modalità di impostazione che verrà indicata dall'indicatore luminoso lampeggiante

Regolazione del livello di consumo

di sale: premere il Pulsante di selezione programma P per selezionare l'impostazione appropriata in base all'ambiente locale. L'impostazione verrà mostrata sul display. Seguire la tabella sottostante per trovare l'impostazione corretta.

Grado di durezza dell'acqua		Impostazione
°dH1)	mmol/l2)
0-5 0-0,9	4 H1
6-11 1,0-2,0	H2
12-17 2,1-3,0	H3*
18-22 3,1-4,0	H4
23-34 4,1-5,0	H5
35-55 6,1-9,8	H6

Il prodotto uscirà automaticamente dalla modalità di impostazione 5 secondi dopo l'ultima impostazione/ funzionamento dell'interruttore.

Nota:

1) Grado tedesco di misura della durezza dell'acqua
2) millimol, unità internazionale per la durezza dell'acqua
*) impostazione di fabbrica Contattare le autorità di gestione dell'acqua locali per informazioni sulla durezza del rifornimento idrico.

Aggiunta del detersivo

Fig. 7 L'erogatore deve essere riempito prima dell'inizio di ogni ciclo di lavaggio. Per la quantità corretta seguire le istruzioni fornite con il detersivo.

• Premere il pulsante di rilascio. Il coperchio scatta automaticamente.
• Aggiungere sempre il detersivo poco prima dell'inizio di ogni ciclo di lavaggio, altrimenti potrebbe inumidirsi e non dissolversi correttamente.
• Se le stoviglie sono molto sporche, mettere una dose supplementare di detersivo nello scomparto del prelavaggio. Questo detersivo entrerà in azione durante la fase di prelavaggio.

Si noti la differenza tra i due scomparti:

a) Scomparto del detersivo per il lavaggio principale.
b) Scomparto del detersivo per il ciclo di prelavaggio.

- Chiudere il coperchio e premere finché non scatta in posizione.

Nota:

Utilizzare solo detersivo specifico per lavastoviglie. Mantenere il detersivo fresco ed asciutto.

Riempire il serbatoio del brillantante

Fig. 8 La lavastoviglie è progettata per utilizzare il brillantante liquido che viene rilasciato durante il risciacquo finale per evitare che l'acqua formi gocce sulle stoviglie.

- Aprire il tappo e versare il brillantante nel dosatore fino a quando l'indicatore di livello diventa completamente nero. Il volume del contenitore del brillantante è di circa 110 ml.

Italiano

• Per aprire il dosatore, ruotare il tappo verso sinistra in direzione della freccia "aperto" e rimuoverlo sollevandolo.
• Versare il brillantante nel dosatore, facendo attenzione a non riempirlo eccessivamente.

Indicatore Status
	Pieno
	34 pieno
	12 pieno
	14 pieno
	Vuoto

- Riavvitare il tappo inserendolo e allineandolo con la freccia "aperto" e ruotandolo a destra verso la freccia "chiuso".

Nota:

Non riempire mai il dosatore del brillantante con altre sostanze (detergenti per lavastoviglie, detersivi liquidi). Questo danneggerebbe l'apparecchio.

• Il brillantante viene aggiunto automaticamente durante l'ultimo risciacquo, garantendo un'asciugatura senza macchie o strisciature.
• Se il dosatore del brillantante è vuoto la spia del brillantante si accende di rosso.

Regolare il distributore del brillantante

Il dosaggio può essere regolato a 6 livelli. Il livello predefinito è il 4. Questa impostazione è soltanto una raccomandazione

Nota:

• Impostare il dosaggio ad un livello superiore, se persistono macchie sui piatti.
• Impostare il dosaggio ad un livello inferiori, se rimangono aloni o striature sulle stoviglie.
• Utilizzare una moneta per modificare l'impostazione.

Caricamento del cestello della lavastoviglie

• Solo stoviglie pulite e posate lavabili in lavastoviglie o adatte per lavastoviglie. Seguire le istruzioni dei produttori.
• Raschiare eventuali avanzi di cibo. Ammorbidire i residui di bruciato nelle padelle.
  • Non è necessario sciacquare le stoviglie sotto l'acqua corrente.

• Posizionare gli oggetti nella lavastoviglie nel modo seguente:

• Oggetti come tazze, bicchieri, pentole/padelle, ecc. vanno a faccia in giù.

• Elementi curvi, o con rientranze, devono essere caricati di taglio in modo che l'acqua possa defluire.
• Tutti gli utensili vanno impilati in modo sicuro e senza possibilità di ribaltarsi.
• Tutti gli utensili vanno posizionati in modo che i bracci possano ruotare liberamente durante il lavaggio.
• Sistemare piccole stoviglie, vale a dire oggetti leggeri e delicati come piattini, tazze, bicchieri, recipienti da dessert ecc. nel cestello superiore
• Sistemare parti grandi e pesanti, come piatti, teglie, pentole, recipienti ecc. nel cestello inferiore.

Nota:

Gli oggetti molto piccoli non devono essere lavati in lavastoviglie in quanto potrebbero facilmente cadere fuori dal cestello.

Attenzione

• I coltelli a lama lunga in posizione verticale rappresentano un potenziale pericolo.
  • Non lasciate che un oggetto tocchi il fondo.
• Caricare sempre gli utensili affiliati con la punta acuminata verso il basso!
• Non sovraccaricare la lavastoviglie per non comprometterne il funzionamento.

Regolazione del cestello superiore

Fig. 9a Per garantire più spazio nel cestello superiore e inferiore come ad esempio per pezzi di stoviglie più alti, è possibile caricare il cestello superiore in 2 posizioni. Tirare il cestello superiore verso l'alto per sollevarlo. Premere le maniglie su entrambi i lati per abbassare il cestello.

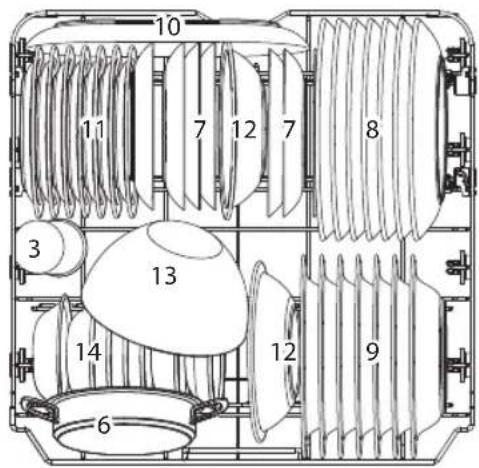

Osservare lo schema generale per il posizionamento di piatti e posate nel cestello.

10 11 7 12 7 8 3 13 14 12 9 6

Tazze	Piattini	Bicchieri
Tazze Pentolino		Pentola da forno
Piatti per dolce	Piatti piani	Piatti fondi
Piatto ovale Piatti per dolce in melamina		Ciotole in melamina
Contenitore in vetro	Ciotole per dolci

Italiano

Fig. 9b Supporti aggiuntivi possono essere presenti nel cestello inferiore (I).

Vaschette aggiuntive possono essere situatesotto al cestello superiore (II).

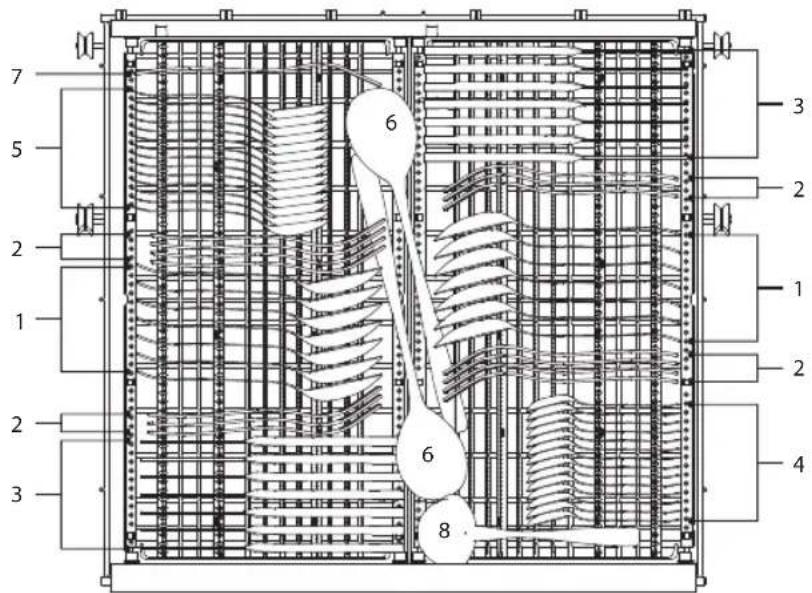

Fig. 10a Osservare lo schema per il posizionamento delle posate nell'apposito cestello. Vedere la tabella qui sotto per le denominazione delle parti.

7 5 2 1 2 3 6 6 8 3 2 1 2 4

1 Cucchiai	2 Forchette	3 Coltelli	4 Cucchiaini da te
5 Cucchiaini per dolce	6 Opscheplepels	di servizio	8 Mestolo

Fig. 10b La vaschetta per le posate è modulare e può essere regolata in base alle proprie esigenze

1. posizione standard, sinistra piatta, destra inclinata

II. entrambe le metà piane, metà destra rialzata

III. Iato sinistro piano, destro aperto, metà di destra spostata spostata a sinistra

IV. lato sinistro piano, destro aperto, metà destra rimossa

Funzionamento

Lavaggio delle stoviglie

Fig. 11 Osservare la seguente procedura per avviare il processo di lavaggio:

1. Preparare la lavastoviglie. Caricare il cestello della lavastoviglie
2. Aggiungere il detersivo o il brillantante. Assicurarsi che l'alimentazione idrica sia aperta, che l'apparecchio sia collegato alla rete e che lo sportello sia ben chiuso.
3. Premere l'interruttore "On/Off" per accendere la lavastoviglie.
4. Scegliere il programma, consultare il capitolo Scelta del programma Se la lavastoviglie non è del tutto carica, è possibile inoltre selezionare la modalità a metà carico. Questa modalità consente di risparmiare sia acqua che corrente elettrica durante l'uso del cestello inferiore e superiore della propria lavastoviglie. Premere il pulsante di metà carico 1/2 l'indicatore di metà carico si accende.

Nota:

• Si consiglia di utilizzare la funzione di metà carico se i piatti sono leggermente sporchi.
• Selezionare la funzione di apertura automatica dello sportellom per migliorare il processo di asciugatura naturale. Dopo il lavaggio, lo sportello si apre automaticamente e potrebbero fuoriuscire vapore e umidità.
• Tali modalità possono essere utilizzate solamente con i programmi Intensivo Universale, Bactieri e 90 min ^90

Premere il pulsante Avvio/Pausa. Per arrestare il processo premere il pulsante Avvio/Pausa di nuovo. Per avviare il processo di risciacquo in un secondo momento, premere il pulsant del timer. Impostare le ore entro le quali il tempo di avviamento deve essere rimandato premendo il pulsante diverse volte. A Può essere impostato un ritardo del tempo di avviamento da 1 a 24 ore.

Successivamente premere il pulsante

Avvio/Pausa. La lavastoviglie avvierà il programma al termine del tempo preimpostato.

Nota:

Le spie del programma mostrano lo stato della lavastoviglie:

- Luce del programma accesa: standby o pausa

1. Una volta terminato il ciclo di lavoro, un messaggio prolungato di 8 secondi verrà emesso.

2. Spegnere l'apparecchio con il pulsante "On/Off" e chiudere il rubinetto dell'acqua.

3. Aprire lo sportello della lavastoviglie.

Attenzione

È pericoloso aprire lo sportello durante un ciclo in corso, poiché ci si potrebbe scottare con l'acqua calda.

• Attendere qualche minuto prima di scaricare la lavastoviglie per evitare di maneggiare stoviglie e utensili mentre sono ancora caldi e più suscettibile alle rotture. Essi potranno anche asciugare meglio.
• Scaricare la lavastoviglie.

Italiano

Modificare il programma di lavaggio

È possibile modificare il programma di lavaggio, quando la lavastoviglie è in funzione solo da breve tempo. In caso contrario, il detersivo potrebbe essere già stato rilasciato, e l'apparecchio potrebbe avere già scaricato l'acqua di lavaggio.

• Premere il pulsante "Start/Pause" ("Avvio/Pausa") la macchina andrà in stand by.
• Premere il pulsante di selezione programma P più di tre secondi. Modificare il programma per l'impostazione del ciclo desiderato
• Premere nuovamente il pulsante "Start/Pause" ("Avvio/Pausa") per continuare il processo di lavaggio

Nota:

Se si apre la porta durante il lavaggio, la macchina si ferma. Quando si chiude lo sportello la macchina continua a lavorare dopo 10 secondi.

Mettere in pausa il ciclo di lavaggio

• Se si è dimenticato un piatto, si può mettere in pausa il programma e aggiungerlo, ma occorre assicurarsi che lo scomparto del detersivo si sia ancora aperto.
• Aprire leggermente lo sportello per mettere in pausa il programma di lavaggio.
• Dopo l'arresto dei bracci, è possibile aprire completamente lo sportello.
• Aggiungere piatti dimenticati.
• Chiudere lo sportello la lavastoviglie continuerà dopo 10 secondi.

Blocco parentale

• La protezione per bambini ⚙ può essere attivata quando la lavastoviglie è in funzione o viene avviata con il ritardo del tempo di avviamento.
• Premere a metà l'intero pulsante ^1/2 ed il pulsante del timer contemporaneamente per 3 secondi. Tutti i tasti della lavastoviglie sono bloccati e l'indicatore luminoso corrispondente è acceso. Per disabilitare il blocco parentale, premere i due pulsanti di nuovo per 3 secondi.

Suggerimenti sul tipo di detersivo

Tenere in considerazione le note sottostanti per migliorare i risultati di pulizia, riducendo allo stesso tempo il consumo energetico e l'impatto sull'ambiente:

• Dosare il detersivo, il sale in base ai suggerimenti / requisiti del fornitore, tenendo conto della massa e del livello di sporcizia del servizio da tavola.
• Non utilizzare insieme tipi di detersivo / sale differenti.
• Si utilizzano detersivi a base di solventi o ingredienti corrosivi.
• Evitare il sovradosaggio.

Attenzione: Un dosaggio errato di detersivo, sale o altri additivi può danneggiare il prodotto e comprometterne il corretto funzionamento.

Fig. 12 Tabella dei programmi

Programma	Informazioni e scopo	Descrizione del ciclo di lavoro	Detersivo Pre/Princ.	Durata (min)	Cons. energetico (Kwh)	Cons. di acqua (L)	Brillantante
Intensivo	Per stoviglie molto sporche, pentole normalmente sporche, padelle, piatti, ecc. con sporco secco.	Prelavaggio (50°C)Lavaggio (65°C)RisciacquoRisciacquoRisciacquo (60°C)Asciugatura	4/18 g1 o 2 piezas	205 1,651 18,7			★
Universale	Per i carichi normalmente sporchi, come pentole, piatti, bicchieri e padelle con poco sporco.	Prelavaggio (45°)Lavaggio (55°C)RisciacquoRisciacquoRisciacquo (60°C)Asciugatura	4/18 g1 o 2 piezas	175 1,451 18,7			★
ECO(*EN60436)	Questo è il programma standard; è adatto per pulire stoviglie normalmente sporche ed è il programma più efficiente in termini di consumo energetico e idrico per quel tipo di stoviglie.	Lavaggio (50°C)RisciacquoRisciacquo (50°C)Asciugatura 4/18 g	1 o 2 piezas	198 0,849 11			★
Bicchieri	Per stoviglie e bicchieri poco sporchi.	Prelavaggio (40°)Lavaggio (50°)RisciacquoRisciacquo (50°)Asciugatura	4/18 g1 o 2 piezas	120 0,902 15,2			★
90 min	Per carichi leggermente sporchi che non hanno bisogno di una grande efficienza di asciugatura.	Lavaggio (55°C)RisciacquoRisciacquo (50°C)Asciugatura	22 g1 pieza	90 0,891 11,5			★
Rapido	Un programma più breve per carichi poco sporchi e lavaggio rapido.	Lavaggio (40°C)Risciacquo(40°C)Risciacquo(55°C)	12 g1 pieza	30 0,781 11 -
Prelavaggio	Per sciacquare piatti che verranno lavato in un secondo momento.	Prelavaggio	-	15 0,021 4 -

Nota:

Pulizia e manutenzione

Attenzione

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graffiare la superficie.
• Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente. Far attenzione a non far entrare acqua all'interno del prodotto (ad esempio, attraverso l'interruttore).
• Pulire il bordo intorno allo sportello solo con un panno morbido, caldo e umido. Per evitare che penetri acqua nella serratura e nei componenti elettrici, non utilizzare alcun detergente spray.

Pulizia del gruppo filtro

Il filtro previene l'ingresso di grandi residui di alimenti ed altri oggetti all'interno della pompa. Controllare ogni volta i filtri di bloccaggio dopo l'utilizzo della lavastoviglie e pulirli periodicamente.

Fig. 13 Il sistema filtrante è costituito da un filtro a grana grossa, un filtro piatto (filtro principale) e un micro filtro (filtro fine).

• Filtro Principale A: Alimenti e particelle intrappolati da questo filtro vengono polverizzati da un getto speciale del braccio e lavati via.
• Filtro fine B: Questo filtro trattiene residui di sporco e cibo nella zona del pozzetto e impedisce che si depositino sulle stoviglie durante il ciclo di lavaggio.
• Filtro a grana grossa C: Oggetti più grandi, come pezzi di ossa o di vetro che potrebbero bloccare lo scarico vengono intrappolati nel filtro a grana grossa. Per rimuovere gli elementi catturati dal filtro, premere delicatamente il tappo sulla parte superiore di questo filtro e sollevarla.

Smontare e pulire il filtro con la seguente procedura:

• Ruotare il tappo (filtro C) in senso antiorario e togliere l'intero gruppo del filtro.
• Estrarre i filtri B e C.
• Lavare i filtri sotto acqua corrente e rimuovere eventuali residui o corpi estranei
• Il rimontaggio avviene in ordine inverso. Assicurarsi che il gruppo del filtro sia installato correttamente.

Attenzione

Non utilizzare la lavastoviglie senza aver installato in maniera appropriata il sistema di filtraggio.

Pulizia dei bracci irroratori

Fig. 14 I bracci irroratori sono facilmente smontabili per la pulizia periodica degli ugelli (circa una volta al mese). Ciò previene possibili intasamenti.

• Afferrare il braccio nel mezzo e tirarlo verso l'alto per rimuoverlo.
  • Lavare i bracci sotto un getto di acqua corrente.
• Reinserirli accuratamente nella loro sede e assicurarsi che siano installati correttamente e possono girare liberamente.

Rimozione del calcare

La rimozione del calcare non è necessaria se il detersivo viene dosato in modo corretto. Se si desidera rimuovere il calcare dal tamburo, procedere secondo le istruzioni del produttore del decalcificante. È possibile ottenere decalcificanti adatti presso i rivenditori.

Codici di errore

Codice Significato Possibili cause
€1	Tempo di ingresso dell'acqua più lungo.	• Il rubinetto non è aperto, o l'ingresso dell'acqua è ostruito, oppure la pressione dell'acqua è troppo bassa.
€3	La temperatura richiesta non viene raggiunta.	• Malfunzionamento dell'elemento riscaldante.
€4 Troppo pieno.		• Alcuni componenti della lavastoviglie presentano delle perdite.
€d	Comunicazione fallita tra il PCB principale e il PCB del display.	• Circuito aperto o rottura del cablaggio per la comunicazione.

Se si trovano codici ERRORE, contattare il servizio clienti. I numero di assistenza sono forniti in un documento separato.

Risoluzione dei problemi

In caso di problemi durante il funzionamento, fare riferimento alla tabella seguente. Se i problemi non possono essere risolti come indicato in Soluzione o se sono necessari pezzi di ricambio per l'auto-riparazione, contattare il centro di assistenza. I rispettivi numeri di assistenza sono indicati nella scheda di garanzia fornita con questo prodotto. Si noti che l'auto-riparazione impropria può comportare pericoli e l'annullamento della garanzia e dovrebbe essere evitata, in caso di dubbio.

Problema Possibili cause Soluzione
Il prodotto non funziona	• Alimentazione interrotta • Controllare alimentazione elettrica
	• La pressione dell'acqua è troppo bassa	• Verificare che l'approvvigionamento idrico sia stato collegato correttamente e che l'acqua sia stata aperta
	• Lo sportello della lavastoviglie non è stato chiuso correttamente	• Assicurarsi che lo sportello sia stato chiuso correttamente
L'acqua non viene pompata dalla lavastoviglie	• Il tubo di scarico è piegato • Controllare il tubo di scarico
	• Il filtro è otturato • Controllare il filtro grossolano
	• Il lavandino della cucina è otturato	• Assicurarsi che il lavandino della cucina scarichi bene oppure contattare il servizio assistenza per aiuto
Schiuma nella vaschetta	• Detersivo inadatto • Utilizzare solamente detersivi appositi per lavastoviglie
	• Riversamenti di brillantante • Pulire i riversamenti di brillantante
Schiuma all'interno • È stato utilizzato del detersivo con colorante		• Utilizzare solo detersivo senza colorante
Strato bianco sulla superficie interna	• Minerali d'acqua duri • Pulire regolarmente l'interno con una spugna umida

Italiano

Problema Possibili cause Soluzione
Macchie di ruggine sulle posate	• Le posate non sono resistenti alla corrosione	• Non lavare questi oggetti nella lavastoviglie
	• Un programma non è stato avviato dopo il rifornimento del sale	• Avviare sempre un programma rapido dopo aver aggiunto il sale
	• Il coperchio dell'ammorbidente è lento	• Controllare e avvitarlo
Rumore martellante nel telaio	• Il braccio spruzzatore sbatte contro un oggetto nel cestello	• Interrompere il programma e risistemare gli oggetti
Rumore metallico • Le stoviglie sono sparse nel telaio
Rumore martellante nei tubi dell'acqua	• Causato dall'installazione in loco o dalla sezione trasversale della tubazione	• Questo non influisce sul funzionamento della lavastoviglie
Le stoviglie non sono pulite	• Stoviglie caricate in modo scorretto	• Risistemare le stoviglie
	• I bracci spruzzatori sono bloccati
	• Detersivo insufficiente • Aggi	lungere più detersivo
	• Il programma non è potente a sufficienza	• Scegliere un altro programma
	• Il filtro è sporco o non è inserito correttamente	• Pulire il filtro e assicurarsi che sia inserito correttamente
Opacizzazione sulle stoviglie in vetro	• Detersivo eccessivo • Usare	meno detersivo e scegliere il ciclo più breve per pulire i bicchieri
Segni neri o grigi sulle stoviglie	• Le stoviglie sono state graffiate da utensili in alluminio	• Utilizzare un detergente abrasivo delicato
Detersivo residuo nello scomparto per tazze	• Il dosatore di detersivo è bloccato	• Risistemare le stoviglie
Le stoviglie non si asciugano	• Carico scorretto
	• Il livello di brillantante è troppo basso	• Aumentare il livello di brillantante
	• Le stoviglie vengono rimosse troppo presto	• Non rimuovere le stoviglie subito dopo il lavaggio.

Dati tecnici

Consumo energetico 1760 - 2100 W
Tensione / nominale 220 - 240 V ~ 50 Hz
Pressione idrica (pressione di flusso) 0,4 - 10 bar (0,04 - 1 MPa)
Temperatura dell'acqua A freddo

Note relative al consumo energetico e idrico della lavastoviglie

• Il programma eco è adatto per la pulizia di stoviglie normalmente sporche. È il programma più efficiente a tale scopo in termini di consumo combinato di energia e di acqua e viene utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.
• Caricando la lavastoviglie domestica fino alla capacità indicata dal produttore, è possibile risparmiare energia e acqua. Disporre le stoviglie correttamente come descritto nei piani di carico delle presenti istruzioni. Un carico improprio può causare un lavaggio inefficiente delle stoviglie e possibili malfunzionamenti.
• Il prelavaggio manuale delle stoviglie comporta un maggiore consumo di acqua e di energia e viene sconsigliato.
• Il lavaggio delle stoviglie in una lavastoviglie domestica consuma generalmente meno energia e meno acqua rispetto al lavaggio a mano, a condizione che la lavastoviglie domestica venga utilizzata secondo le istruzioni del produttore.
• I valori per la durata del programma e il consumo di energia e di acqua di tutti i programmi che includono un ciclo di funzionamento sono riportati nelle tabelle corrispondenti delle presenti istruzioni.

• Osservare le informazioni sulla corretta installazione (incluso l'allineamento orizzontale, il collegamento all'alimentazione elettrica, i collegamenti dell'acqua fredda) contenute nelle presenti istruzioni.

• L'uso di detersivi, sale e altri additivi deve essere effettuato correttamente. Un dosaggio errato comporta un aumento dell'inquinamento ambientale ed eventuali danni all'apparecchio.

• Prima di ogni utilizzo, rimuovere tutti i corpi estranei dalla lavastoviglie.
• La pulizia regolare e il rispetto degli intervalli di pulizia ottimali e delle misure per evitare depositi di calcare sono particolarmente importanti. Fare riferimento al capitolo
• Il controllo regolare dei filtri e gli intervalli di pulizia ottimali sono particolarmente importanti. Fare riferimento al capitolo Pulizia e cura.

Pulizia e cura.

Nederlands
