MANUALE UTENTE 410EC Shindaiwa

Questa motosega è stata progettata per il taglio del legno o di prodotti in legno.

Non tagliare metalli solidi, lamine in metallo, plastica o altri materiali che non siano in legno.

L'uso di questa motosega può essere limitato da norme nazionali o locali.

È importante comprendere correttamente tutte le precauzioni prima di usare la motosega.

L'uso improprio della motosega può causare gravi infortuni fisici.

Non consentite ai bambini di toccare la motosega.

Questo manuale illustra le norme per un utilizzo sicuro e corretto, e per l'assistenza e la manutenzione della motosega shindaiwa.

Attenersi a queste istruzioni per mantenere buone condizioni di lavoro e garantire una lunga durata.

Conservare questo manuale per consultazioni future.

In caso di perdita di questo manuale per l'operatore o nel caso in cui diventi illeggibile, richiederne uno nuovo al rivenditore shindaiwa.

Se questa macchina viene prestata o affittata, fornire sempre il manuale per l'operatore con le spiegazioni e le istruzioni per l'uso.

In caso di trasferimento di un prodotto, allegare sempre il manuale per l'operatore.

Le specifiche, le descrizioni e il materiale illustrativo di questo manuale sono aggiornati alla data di pubblicazione, ma possono subire modifiche senza preavviso.

Le illustrazioni possono includere accessori opzionali e potrebbero non includere tutti gli accessori standard.

L'unità viene distribuita con la barra guida e la catena separate.

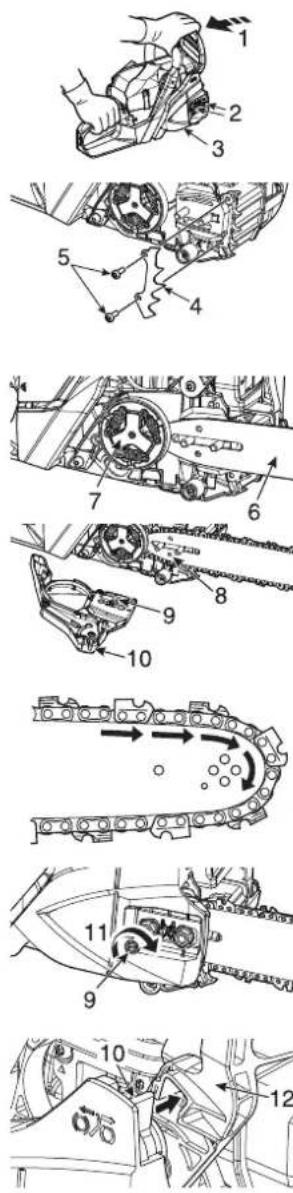

Montare la barra guida e la catena.

Per ulteriori spiegazioni e chiarimenti, non esitate a contattare il rivenditore shindaiwa.

Decalcomanie e simboli....4

Norme di sicurezza....5

1. Precauzioni generali 5
2. Precauzioni di sicurezza per evitare contraccolpi.... 8
3. Altre precauzioni di sicurezza....9

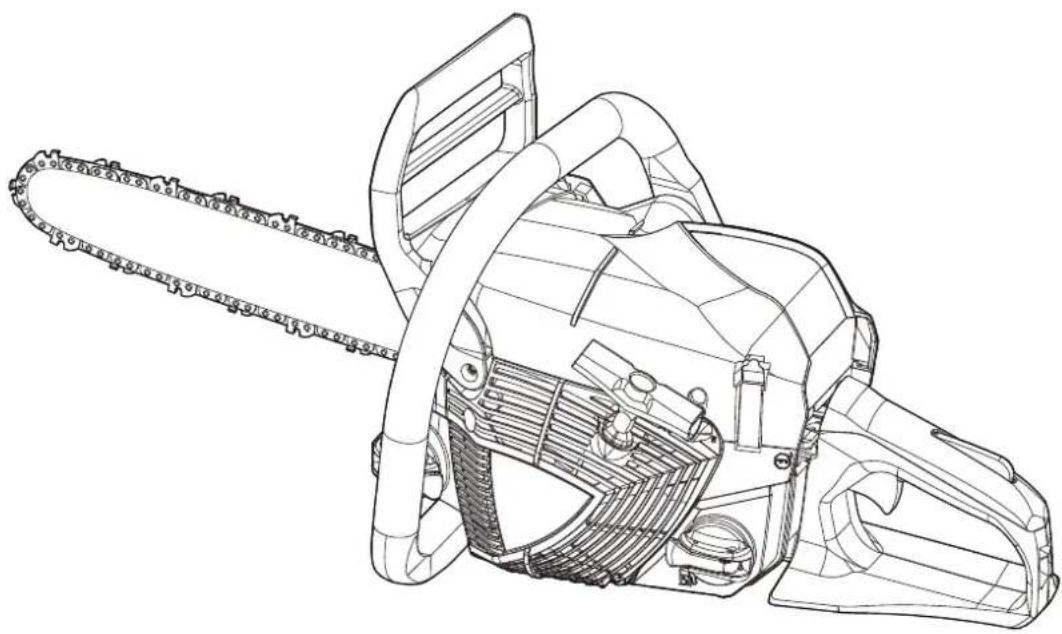

Descrizione 11

Montaggio 12

Montaggio della barra guida e della catena.... 12

Funzionamento 14

Carburante e lubrificante 14
Lubrificante per catene 14
Tappi....14
Stagione invernale 15
Avviamento del motore a freddo.... 16
Avviamento del motore a caldo 17
Motore acceso 17
Arresto del motore 18
Controllo della tensione della catena.... 18
Test di lubrificazione della catena.... 18
Test da effettuare prima del taglio 18

Uso corretto del freno catena 19

Freno catena 19

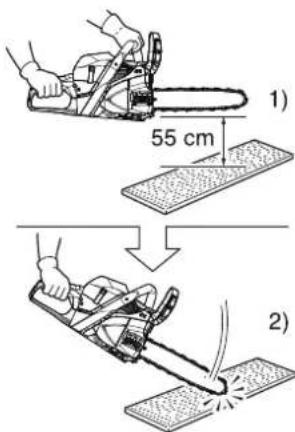

Controllo della funzione del freno 20
Rilasciare il freno catena 20
Freno catena automatico....20

Istruzioni per il taglio 21

Informazioni generali 21

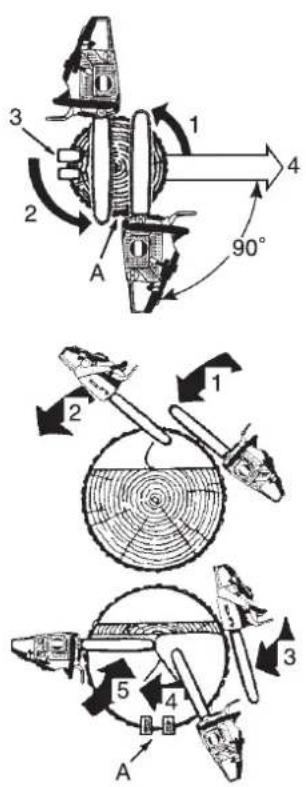

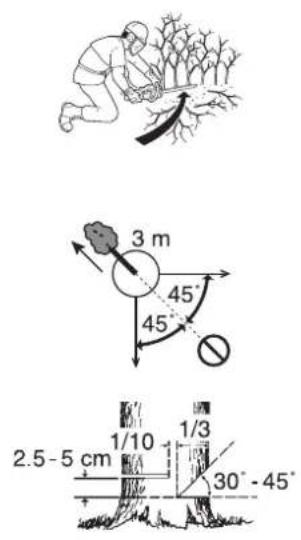

Abbattimento di un albero.... 22
Sramatura 23
Taglio del tronco in pezzi più piccoli 23

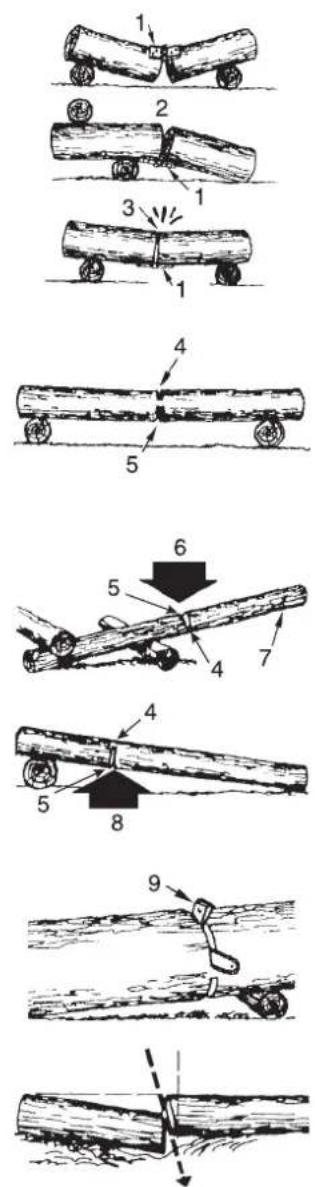

Tensione e compressione del legno 24

Guida alla manutenzione e all'assistenza....25

Problemi tecnici 26

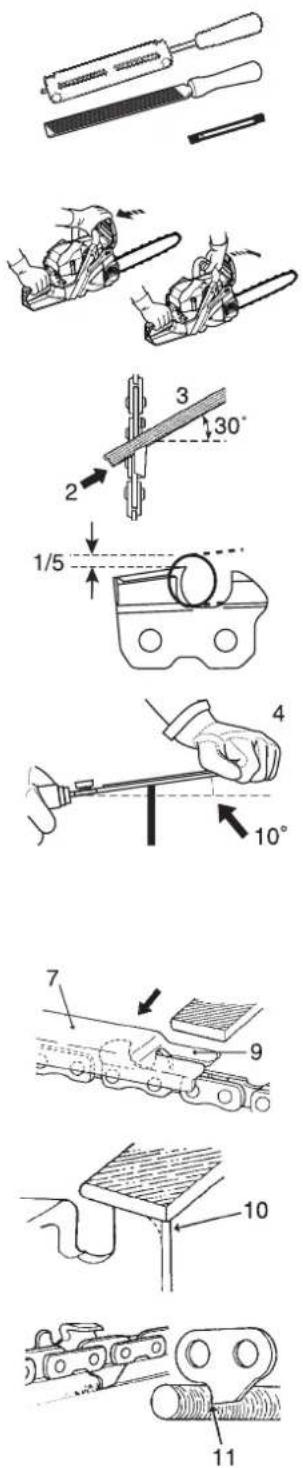

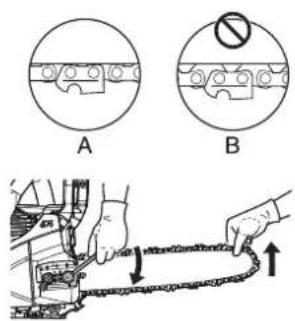

Manutenzione della catena 27

Manutenzione 29

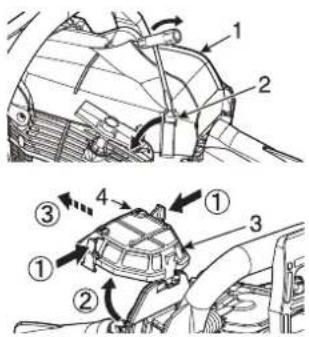

Filtro dell'aria 29
Controllare l'impianto di alimentazione 29
Filtro del carburante....29
Filtro dell'olio....29
Candela 30
Barra guida 30
Ingranaggio / tamburo frizione.... 30

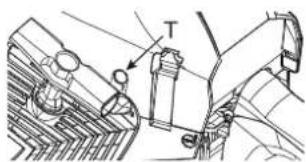

Carburatore 30
Alette del cilindro (Impianto di raffreddamento).... 30
Marmitta....31
Sostituzione della barra guida e della catena 31

Rimessaggio 32

Rimessaggio a lungo termine (più di 30 giorni) 32

procedura di smaltimento 33

ratteristiche tecniche 34

chiarazione di conformità 35

Decalcomanie e simboli

PERICOLO AVVERTENZA ATTENZIONE

Questo simbolo accompagnato dalla parola "PERICOLO" richiama l'attenzione su un'azione o una condizione che potrebbe causare infortuni gravi o la morte di utenti o di persone presenti.

Questo simbolo accompagnato dalla parola "AVVERTENZA" richiama l'attenzione su un'azione o una condizione che potrebbe causare lesioni gravi o la morte di utenti o di persone presenti.

"ATTENZIONE" indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe causare lesioni minori o moderate.

Il cerchietto barrato indica che quanto è illustrato è proibito.

NOTA IMPORTANTE

Il messaggio qui riportato fornisce consigli per l'uso, la cura e la manutenzione del prodotto.

Il testo incorniciato, caratterizzato dalla parola "IMPORTANTE", contiene informazioni importanti riguardo l'uso, il controllo, la manutenzione e il rimessaggio del prodotto descritto in questo manuale.

Forma del simbolo	Descrizione / applicazione del simbolo Forma del simbolo Descrizione / applicazione del simbolo
	Leggere attentamente il manuale per l'operatore		Rifornimento olio catena
	Indossare protezioni per occhi, orecchie e testa		Miscela di olio e benzina
	Avvertenza! Possibile contraccolpo!		Bulbo di spurgo (adescamento)
	Arresto di emergenza Regolazione del carburatore		- In folle
	Funzionamento freno catena Livello di potenza avvistica garantito

Posizionare questa decalcomania di sicurezza sulla motosega.

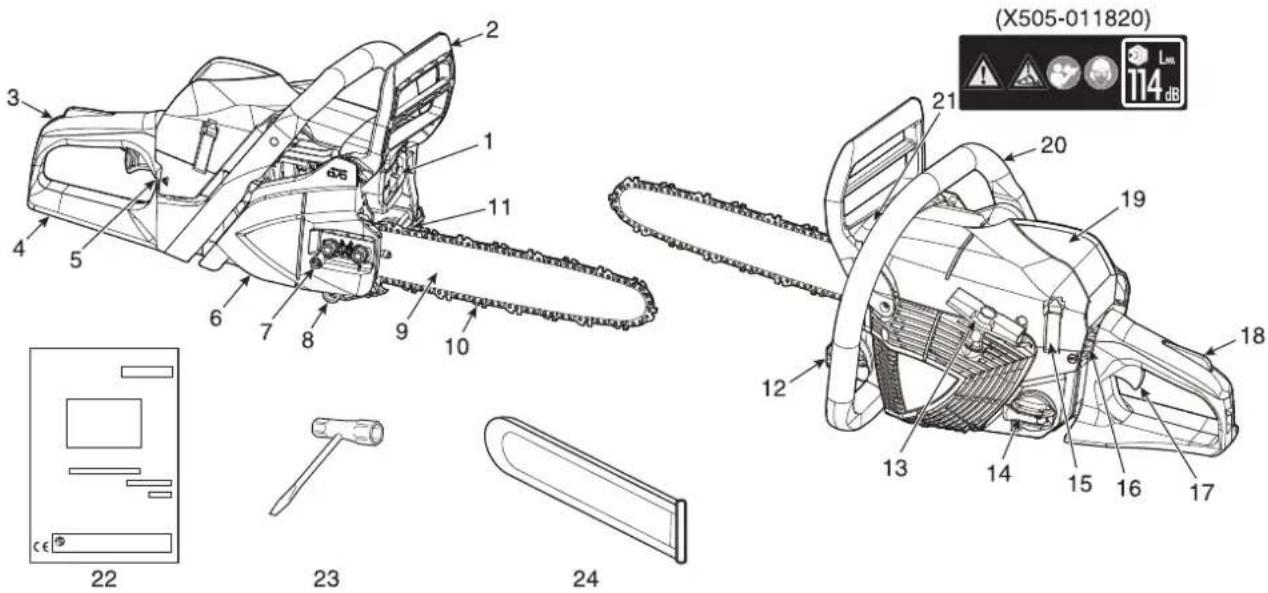

L'illustrazione completa del prodotto riportata nella sezione "Descrizione" indica i punti in cui apporle.

Assicurarsi che le decalcomanie siano leggibili, leggere attentamente e seguire le istruzioni riportate. Se una decalcomania risulta illeggibile, ordinarne una nuova al proprio rivenditore shindaiwa.

Norme di sicurezza

1. Precauzioni generali

Manuale per l'operatore

♦ Leggere attentamente il manuale per l'operatore della motosega.
Acquisire una buona padronanza dei comandi della motosega per poterla utilizzare correttamente.
La mancata osservanza delle istruzioni potrebbe causare lesioni personali.
In caso di dubbi o problemi, contattare il rivenditore shindaiwa.

Condizioni fisiche

Non azionare la motosega in condizioni di stanchezza o sotto l'effetto di alcol o droghe.
- Lavorare con la motosega solo quando si è in perfette condizioni fisiche e mentali, per garantire un uso nella massima sicurezza.

Errori di valutazione o di esecuzione potrebbero causare gravi lesioni o la morte.

Quando ci si trova in condizioni fisiche debilitate e un duro lavoro potrebbe peggiorarle ancora, prima di utilizzare la motosega consultare il medico.

Non utilizzare la motosega se malati, stanchi o sotto l'effetto di sostanze o farmaci che potrebbero compromettere la vista, la destrezza e la capacità di discernimento.

- Il sistema di accensione di questo prodotto genera campi elettromagnetici durante il funzionamento.

I campi magnetici possono causare interferenze con i pacemaker o il malfunzionamento di questi ultimi.

Per ridurre i rischi per la salute, consigliamo ai portatori di pacemaker di consultare il proprio medico e il produttore del pacemaker prima di utilizzare questo prodotto.

Equipaggiamento personale

ATTENZIONE

L'uso di cotone per le orecchie non è consigliabile.

• Indossare sempre occhiali approvati per proteggere gli occhi.
  Trucioli, polvere, pezzi di rami e altri detriti lanciati dalla catena possono colpire il viso dell'operatore.
  Gli occhiali potrebbero inoltre offrire una protezione limitata nel caso in cui la catena dovesse colpire l'operatore negli occhi.
  Anche se le condizioni di lavoro richiedono l'uso di una visiera traspirante, indossare sempre occhiali protettivi.
  Per evitare la perdita dell'udito, shindaiwa raccomanda di indossare sempre protezioni per le orecchie.
  In caso di mancata osservanza di tale raccomandazione si possono verificare danni all'udito.
  Ridurre il rischio di danni all'udito indossando protezioni per le orecchie o cuffie approvate da un ente autorizzato.
• Tutte le persone che trascorrono parte della loro vita lavorando con le motoseghe devono sottoporsi periodicamente a controlli medici per evitare di compromettere le loro capacità uditive.
  Durante il lavoro con la motosega, indossare sempre un caschetto.
  Si raccomanda vivamente di utilizzare un caschetto di sicurezza durante l'abbattimento di alberi o durante interventi sotto gli alberi o in qualsiasi circostanza in cui ci sia la possibilità di caduta di oggetti.
• Indossare guanti robusti e anti-sdrucciolo per una migliore presa e per una maggiore protezione dal freddo e dalle vibrazioni.
• Indossare stivali con puntali di sicurezza o stivali con suola anti-sdrucciolo.
  Non indossare indumenti larghi, giacche aperte, maniche e polsini larghi, sciarpe, cinture, cravatte, catename e gioielleria, ecc. che potrebbe impigliarsi nella catena della sega o nei cespugli.
  Gli indumenti devono essere di materiale robusto e protettivo, abbastanza aderenti da non impigliarsi e nel contempo sufficientemente comodi per consentire la massima libertà di movimento.

1 A A 2

• Utilizzare pantaloni abbastanza aderenti, senza risvolti o con risvolti corti inseriti negli stivali.
• Sono disponibili indumenti, stivali e pantaloni protettivi in materiale balistico. Rientra nelle responsabilità dell'operatore indossare una protezione aggiuntiva se le condizioni lo richiedono.
  Non usare mai la motosega da soli. Assicurarsi che ci sia qualcuno nelle vicinanze da chiamare per un eventuale aiuto.

Carburante

PERICOLO

• Il carburante è estremamente infiammabile.
  Attenzione che non fuoriesca vicino a fonti che potrebbero infiammarlo causando gravi lesioni o danni.
  Maneggiare il carburante con estrema cautela.

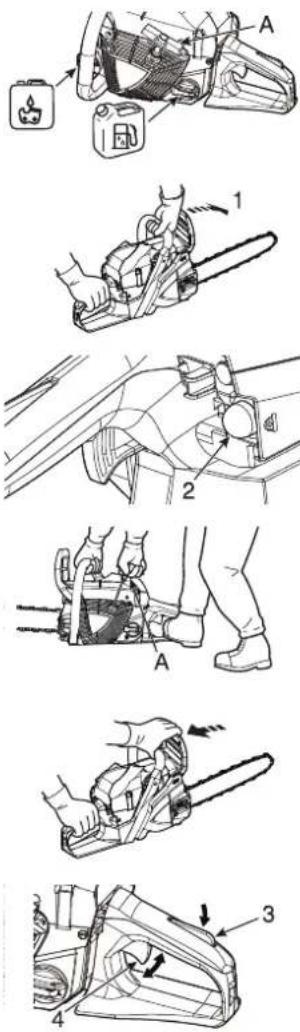

• Dopo il rifornimento, serrare bene il tappo del serbatoio e controllare che non vi siano fuoriuscite di carburante. In caso di perdite di carburante, ripararle ed eliminarle prima di mettere in funzione la motosega, per evitare rischi di incendio.

• Tappo del serbatoio olio

• Tappo del serbatoio carburante
  A: Direzione di serraggio

♦ Utilizzare un tipo di contenitore di carburante appropriato.
- Tenere a portata di mano un estintore o un badile da utilizzare in caso di incendio. Nonostante tutte le precauzioni, l'uso di una motosega o semplicemente il lavoro nei boschi può risultare rischioso.
Non fumare o avvicinare fiamme o scintille al rifornimento di carburante.
- Il serbatoio carburante potrebbe essere sotto pressione. Allentare sempre il tappo del serbatoio carburante e attendere la compensazione della pressione prima di rimuoverlo.
- Riempire il serbatoio del carburante all'aperto su terreno sgombro e serrare saldamente il tappo. Non versare carburante in locali chiusi.
- Asciugare eventuale carburante versato sulla motosega.
Non rifornire la motosega di carburante mentre il motore è caldo o in funzione.
Non conservare la motosega con carburante nel serbatoio, in quanto una perdita potrebbe causare un incendio.
♦ Rabboccare sempre prima l'olio della catena, quindi rabboccare la miscela carburante.

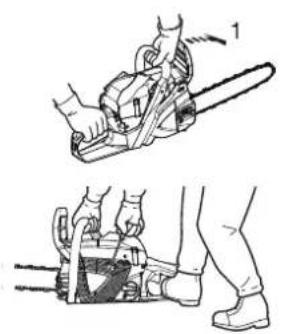

Avviamento del motore

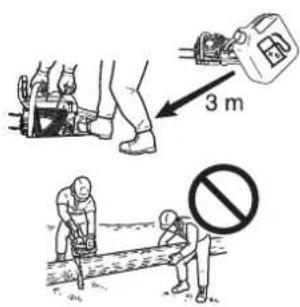

- Tenere la motosega ad almeno 3 m di distanza dal punto di rifornimento prima di avviare il motore.

Non fare avvicinare altre persone alla motosega durante l'uso.

Non fare avvicinare nessuno all'area di lavoro.

Non consentire a nessuno di mantenere ferma la legna che si sta tagliando.

- Iniziare a tagliare solo dopo aver sgombrato completamente l'area di lavoro, trovato una posizione stabile e individuato una via di fuga dall'albero da abbattere.

♦ Prima di avviare il motore, assicurarsi che la corsa della catena sia completamente libera da qualsiasi contatto.

♦ Le impugnature devono essere sempre asciutte, pulite e prive di olio o miscela.

♦ Azionare la motosega solo in aree ben ventilate.

I gas di scarico, l'olio esausto (che deriva dalla lubrificazione della catena) e la polvere prodotta dalla catena possono nuocere gravemente alla salute.

Trasporto

1. Carter protettivo della barra guida

Durante il trasposto della motosega utilizzare il carter protettivo della barra guida adeguato.

- Trasportare la motosega con il motore spento, la barra guida e la catena all'indietro e la marmitta lontano dal proprio corpo.

Trasporto e immagazzinaggio

- Tenere sempre il motore spento e accertarsi che il dispositivo di taglio sia coperto correttamente. Durante il trasporto della macchina, attivare il freno della catena e fissare la macchina correttamente per evitare che si capovolga, si verifichino perdite di carburante e si danneggi l'unità.

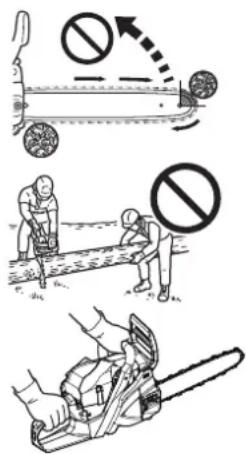

2. Precauzioni di sicurezza per evitare contraccolpi

PERICOLO

Precauzioni di sicurezza per evitare contraccolpi con la motosega: il contraccolpo può verificarsi quando la punta della barra tocca un oggetto o quando il legno imprigiona la lama nel taglio.

1. Contraccolpo alto

Il contatto della punta in alcuni casi può causare una repentina reazione che porta la barra verso l'alto e poi indietro verso l'operatore, il cosiddetto contraccolpo con rotazione. Se la catena si inceppa sulla parte superiore della barra, questa potrebbe, a sua volta, saltare all'indietro verso l'operatore, noto come contraccolpo lineare.

- Una delle suddette reazioni potrebbe portare l'operatore a perdere il controllo della motosega e a venire a contatto con la catena in movimento, causando gravi infortuni fisici. In qualità di utente di una motosega, prendere tutte le precauzioni affinché il lavoro di taglio sia privo di rischi di incidenti e infortuni.

- Con una conoscenza di base dei principi del contraccolpo, è possibile ridurre o eliminare l'effetto "sorpresa". Sono infatti gli eventi non previsti che normalmente causano gli incidenti. È importante capire che il contraccolpo con rotazione si può prevenire evitando che la pu della barra senza copertura tocchi un oggetto o il terreno.

Non azionare la motosega con una sola mano! L'uso della motosega con una sola mano potrebbe ferire gravemente l'operatore o gli astanti. Per un controllo adeguato, lavorare sempre con tutte e due le mani, una delle quali comanda la leva del gas.

Lavorando con una sola mano, la motosega può "scivolare" o sfuggire creando il rischio di gravi lesioni. Prestare attenzione ai fenomeni di "slittamento" e di "rimbalzo", in particolare ai rischi ancora più grandi causati dei contraccolpi. Prestare attenzione a non perdere l'equilibrio a causa del "dislivello" che si crea al termine di un taglio.

- Quando la motosega è in funzione, tenerla saldamente con ambedue le mani, con la mano destra sull'impugnatura posteriore e la sinistra su quella anteriore. I pollici e le altre dita devono avere una buona presa e afferrare bene le impugnature della motosega. La corretta presa della motosega riduce il rischio di contraccolpi e consente di mantenere un controllo costante. Tenere sempre entrambe le mani sulla motosega.

Non sporgersi né eseguire tagli al di sopra dell'altezza del proprio torace.

• Assicurarsi che l'area in cui si sta eseguendo il taglio sia priva di ostacoli e che la punta della barra non vada a toccare ceppi, rami o altri oggetti che potrebbero essere colpiti durante il funzionamento della sega.
• Il taglio a regimi elevati può ridurre la probabilità di contraccolpi. Il taglio non a pieno acceleratore o a regimi bassi però può essere preferibile per controllare la motosega durante i lavori in spazi ristretti, riducendo così il rischio di contraccolpi.
• Seguire le istruzioni per la manutenzione e l'affilatura specificate dal produttore della catena.
  Utilizzare esclusivamente barre e catene di ricambio specificate dal produttore, o accessori equivalenti accettabili.

3. Altre precauzioni di sicurezza

Vibrazioni e freddo

Si ritiene che una condizione definita fenomeno di Raynaud, che colpisce le dita di alcune persone, sia causata dall'esposizione alle vibrazioni e al freddo.

Di conseguenza, la motosega shindaiwa è dotata di un dispositivo anti-vibrazione progettato per ridurre l'intensità delle vibrazioni trasmesse attraverso le impugnature.

L'esposizione al freddo e alle vibrazioni può causare formicolio e bruciore seguiti da pallore e intorpidimento delle dita. (Sindrome del dito bianco)

Si consiglia vivamente di osservare le seguenti precauzioni in quanto non si conosce l'esposizione minima che causa i disturbi.

• Tenere il corpo caldo, soprattutto testa, collo, piedi, caviglie, mani e polsi.
  Mantenere una buona circolazione del sangue facendo vigorosi esercizi con le braccia durante frequenti pause di lavoro ed evitare di fumare.
• Limitare il numero di ore di lavoro con la motosega.
  Cercare di impegnare parte del lavoro quotidiano con operazioni diverse da quelle che prevedono l'uso della motosega.
  Se si accusano disagi e disturbi e se si riscontrano arrossamenti e gonfiore delle dita seguiti da pallore e perdita di sensibilità, rivolgersi al proprio medico prima di esporsi di nuovo al freddo e alle vibrazioni.

Lesioni da sforzi ripetitivi

Si ritiene che l'uso eccessivo dei muscoli e dei tendini di dita, mani, braccia e spalle possa causare dolore, gonfiore, intorpidimento, debolezza e fortissimi dolori nelle zone menzionate. Per ridurre il rischio di lesioni da sforzi ripetitivi:

• Evitare di usare il polso piegato, allungato o girato.
  Cercare, al contrario, di mantenere dritto il polso.
  Inoltre, afferrare la motosega con l'intera mano e non solo con il pollice e l'indice.
• Fare pause a intervalli regolari per ridurre al minimo movimenti ripetuti e far riposare le mani.
• Ridurre la velocità e la forza con cui il movimento ripetitivo viene eseguito.
  ♦ Fare esercizi per rafforzare i muscoli della mano e del braccio.
  Consultare un medico se si accusano formicolio, intorpidimento o dolori nelle dita, nelle mani, nei polsi o nelle braccia.

Direttiva Europea sulle Vibrazioni

La Direttiva Europea sulle Vibrazioni (2002/44/CE) è stata emanata per proteggere la salute e la sicurezza delle persone dai rischi derivanti dalle vibrazioni meccaniche delle macchine imponendo ai datori di lavoro di limitare il livello di esposizione alle vibrazioni di 8 ore giornaliere standard, A(8).

Ogni individuo o organizzazione che assume una persona per utilizzare una macchina deve prendere in considerazione il valore A(8).

I valori delle vibrazioni meccaniche (valore equivalente di vibrazione) di questa macchina, che possono essere utilizzati come guida per semplificare il calcolo del valore A(8), sono i seguenti:

Tipo MODELLO	4IOEC
Impugnatura anteriore / sinistra (m/s ^2 )	1,8
Impugnatura posteriore / destra (m/s ^2 )	3,6

Condizioni della motosega

AVVERTENZA

Non modificare in alcun modo la motosega.

Utilizzare solo parti e accessori forniti o espressamente approvati da shindaiwa per l'uso con modelli specifici di motoseghe shindaiwa.

Sebbene sia possibile utilizzare alcuni accessori non autorizzati con il motore shindaiwa, il loro uso potrebbe risultare estremamente pericoloso.

Non utilizzare una motosega danneggiata, regolata impropriamente o non montata in modo completo e sicuro.
Non azionare la motosega con una marmitta allentata o difettosa.
Assicurarsi che la catena si arresti quando viene rilasciata la leva del gas.
Se la motosega è sottoposta a carichi elevati come ad esempio una caduta o un impatto, eseguire sempre un'ispezione e un controllo del funzionamento per verificare che tutto sia in ordine prima di proseguire il lavoro.

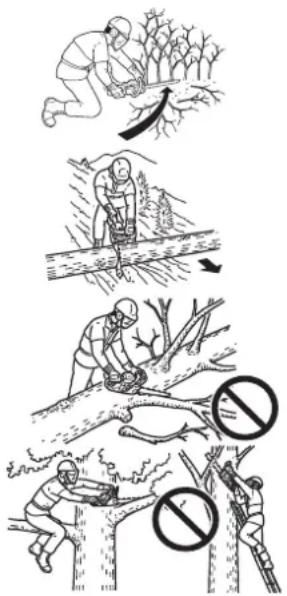

Taglio

Non toccare il carter cilindro e la marmitta dopo aver utilizzato la motosega.

La motosega deve essere utilizzata per il taglio di alberi solo da personale esperto in questo genere di lavori.
- Tenersi a debita distanza con il corpo, quando la motosega è in funzione.
- Prestare particolare attenzione durante il taglio di cespugli e arbusti di piccole dimensioni, dal momento che i rami flessuosi possono bloccare la catena e far rimbalzare la motosega contro l'operatore o fargli perdere l'equilibrio.
- Posizionarsi a monte rispetto a tronchi e a rami che potrebbero rotolare una volta tagliati.
Durante il taglio di un ramo sotto tensione, fare attenzione ai rimbalzi all'indietro, in modo tale da non essere colpiti dal ramo o dalla motosega nel momento in cui la tensione nelle fibre di legno si riduce.
- Le operazioni di taglio eseguite su una scala sono estremamente pericolose poiché la scala potrebbe scivolare e il controllo sulla motosega è limitato. I lavori in alto devono essere eseguiti solo da professionisti.
♦ Poggiare entrambi i piedi a terra.
Non lavorare in sospensione.
♦ Spegnere il motore prima di appoggiare a terra la motosega.

Pratica con il legno

Per utilizzare una motosega in modo sicuro è necessario che le condizioni di lavoro siano adeguate, che l'operatore abbia buon senso e conosca i metodi che dovrebbero essere applicati in ogni situazione di taglio.
- Nessuno deve utilizzare la motosega senza aver prima letto attentamente questo manuale e aver compreso appieno le istruzioni.
♦ Utilizzare la motosega solo per tagliare legno o prodotti in legno.
Non tagliare mai metalli solidi, lamine in metallo, plastica o altri materiali che non siano in legno.

Manutenzione

- Tutte le operazioni di manutenzione della motosega, eccetto quelle elencate nelle istruzioni di manutenzione del manuale per l'operatore, devono essere eseguite esclusivamente da personale competente. Ad esempio, l'uso di un utensile inadeguato per mantenere il volano durante lo smontaggio della frizione potrebbe danneggiare il volano stesso e causarne lo scoppio.

Descrizione

(X505-011820) Ldc 114dB 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 2 3 22 23 24

1. Marmitta - Controlla la rumorosità dello scarico e imperisce la fuoriuscita di particelle di carbone calde e incandescenti.
2. Protezione paramani anteriore - Situata tra l'impugnatura anteriore e la catena della motosega, protegge la mano e consente di controllare la catena di taglio nel caso in cui la mano dovesse scivolare dall'impugnatura. Questa protezione viene utilizzata per attivare il freno che arresta la rotazione della catena di taglio.
3. Impugnatura posteriore (mano destra) - Impugnatura di supporto situata nella parte posteriore dell'alloggiamento del motore.
4. Protezione paramani posteriore - Prolunga sulla parte inferiore dell'impugnatura posteriore per proteggere la mano nel caso in cui la catena dovesse rompersi o uscire dalla guida.
5. Bulbo di spurgo (pompa di adescamento) - All'avvio del motore, premere la pompa di adescamento 3 o 4 volte.
6. Carter frizione - Carter protettivo per la barra guida, la catena, la frizione e l'ingranaggio durante l'uso della motosega.
7. Tendicatena - Dispositivo di regolazione della tensione della catena.
8. Nottolino salva-catena - Sporgenza ideata per minimizzare il rischio che la mano destra venga colpita dalla catena in caso di rottura o di fuoriuscita dalla barra guida durante il taglio.
9. Barra guida - Il componente che supporta e guida la catena di taglio.
10. Catena - Catena da utilizzare come attrezzo di taglio.

11. Tipo e numero di serie

12. Tappo del serbatoio olio - Consente di chiudere il serbatoio dell'olio.

13. Impugnatura di avviamento - Impugnatura della funi- cella di avvio del motore.
14. Tappo del serbatoio carburante - Consente di chiudere il serbatoio del carburante.
15. Fermo del carter cilindro - Utilizzato per montare il carter cilindro.
16. Interruttore di arresto temporaneo - Pulsante per interrompere temporaneamente la tensione di alimentazione, arrestando il motore. NON si tratta di un interruttore di accensione/spegnimento.
17. Leva del gas - Azionata dall'utente con la mano per controllare il regime del motore.
18. Dispositivo di bloccaggio del grilletto dell'acceleratore - Leva di sicurezza da premere per impedire l'attivazione accidentale del grilletto dell'acceleratore.
19. Carter del cilindro - La griglia per il flusso dell'aria di raffreddamento. Copre il cilindro, la candela, il filtro dell'aria e la marmitta.
20. Impugnatura anteriore (mano sinistra) - Impugnatura di supporto posizionata davanti all'alloggiamento del motore.
21. Decalcomania di sicurezza - Codice ricambio X505-011820
22. Manuale per l'operatore - Incluso con la motosega. Leggerlo attentamente e conservarlo per consultazioni future per apprendere le tecniche di lavoro sicure e corrette.
23. Utensili - Chiave a T da 13 x 19 mm (cacciavite e chiave a bussola per candele combinati).
24. Carter protettivo barra guida - Dispositivo per coprire la barra guida e la catena di taglio durante il trasporto e quando la motosega non viene utilizzata.

NOTA

Questo prodotto non dispone di un meccanismo di controllo dell'aria.

Montaggio

Montaggio della barra guida e della catena.

AVVERTENZA

Per motivi di sicurezza, spegnere sempre il motore prima di eseguire le operazioni descritte di seguito.

ATTENZIONE

1. Eseguire tutte le regolazioni a freddo.
2. Indossare sempre guanti quando si opera sulla catena.
3. Non utilizzare la motosega con la catena allentata.

NOTA

Spostare la leva del freno catena (protezione paramani anteriore, connettore freno) completamente indietro per smontare o montare il carter frizione sulla motosega.

1. Rilasciare il freno catena
2. Due dadi
3. Carter frizione

Montare la barra guida e la catena come indicato di seguito.

♦ Allentare i due dadi e rimuovere il carter frizione.
- Opzione; Installare il rampone sulla parte anteriore della macchina. (utilizzare due bulloni).
4. Rampone; opzione (Codice ricambio C304-000010)
5. Bullone; opzione (Codice ricambio V805-000000)

- Montare la barra e farla scorrere verso la frizione per facilitare il montaggio della catena.

1. Barra di guida
2. Frizione
3. Foro della barra
4. Tenditore
5. Connettore freno
6. Direzione per tendere la catena
7. Protezione paramani anteriore (leva freno)

- Montare la catena come mostrato. (Assicurarsi che le frese siano rivolte nella direzione corretta.)

- Rilasciare il freno catena e montare il carter frizione sui prigionieri della barra guida. Serrare a mano i due dadi. Assicurarsi che il tendicatena sia inserito nel foro della barra.

- Allineare il connettore freno del carter frizione alla scanalatura sul lato della protezione paramani anteriore.

A B

- Mantenere la punta della barra verso l'alto e ruotare il tenditore in senso orario fino a quando la catena non aderisce perfettamente alla parte inferiore della barra.

A: Tensione corretta
B: Tensione non corretta

• Serrare entrambi i dadi con la punta della barra rivolta verso l'alto.
• Tirare a mano la catena attorno alla barra.

Allentare la tensione se in caso di tensionamento eccessivo.

Funzionamento

Carburante e lubrificante

ATTENZIONE

Per aprire serbatoio carburante, svitare molto lentamente il tappo ed attendere la compensazione della pressione del serbatoio prima di rimuoverlo completamente.

Il carburante è una miscela di benzina di grado normale e olio per motori a 2 tempi raffreddati ad aria.
Si consiglia benzina senza piombo ad 89 ottani.
Non utilizzare carburante contenente alcol metilico o una percentuale di alcol etilico superiore al 10%.
- Percentuale della miscela consigliata 50: 1 (2 %) per olio certificato ISO-L-EGD (ISO 13738), grado JASO FC, FD e shindaiwa.
- Non utilizzare mai olio per motori raffreddati ad acqua a 2 tempi o per i motori delle motociclette.
- Non miscelare direttamente nel serbatoio carburante del motore.
- Evitare di versare benzina o olio.
Ripulire sempre il carburante versato.
- Prestare attenzione durante la manipolazione della benzina, in quanto altamente infiammabile.
- Conservare sempre il carburante in un contenitore approvato.
- Non utilizzare mai olio per motori raffreddati ad acqua a 2 tempi o per i motori delle motociclette. - Non miscelare direttamente nel serbatoio carburante del motore. - Evitare di versare benzina o olio. Ripulire sempre il carburante versato. - Prestare attenzione durante la manipolazione della benzina, in quanto altamente infiammabile. - Conservare sempre il carburante in un contenitore approvato.

Lubrificante per catene

• Una lubrificazione adeguata della catena durante il funzionamento minimizza l'attrito tra la barra guida, l'ingranaggio e i componenti della frizione, come cuscinetto ad aghi e gruppo frizione.
  Per una lubrificazione ottimale, utilizzare solo olio per catene originale shindaiwa o altri lubrificanti per barre e catene raccomandati da shindaiwa.
  Questi lubrificanti contengono agenti adesivanti, antiusura e antiossidanti.
  Consultare un rivenditore shindaiwa per determinare il tipo di lubrificante per catene adatto.
  Al fine di evitare malfunzionamenti del sistema di lubrificazione, frizione, catena e barra di guida, evitare di utilizzare olio esausto o riciclato come lubrificante. Eventuali problemi causati dall'uso di lubrificanti non corretti causerà l'invalidamento della garanzia.
  In particolare, l'olio per catene a base vegetale si tramuta rapidamente in resina, aderendo alle superfici di pompa dell'olio, catena, barra di guida, frizione, cuscinetto ad agli e gruppo frizione.
  Tale fenomeno causa malfunzionamenti e abbrevia il ciclo di vita del prodotto.
  Pertanto, qualora a causa di regolamenti locali / comunali o per qualunque altro motivo, fosse necessario utilizzare olio per catene a base vegetale, si raccomanda di sciacquare il circuito dell'olio con lubrificante per catene a base minerale o chimica dopo l'utilizzo.
  In caso di emergenza, per brevi periodi di tempo, è possibile utilizzare lubrificante per motore pulito di tipo SAE 10W-30.

Tappi

Nelle figure riportate di seguito sono illustrati i serbatoi carburante e olio.

Tappo del serbatoio carburante (Rosso)

Tappo del serbatoio del lubrificante per catene (Nero)

Stagione invernale

3 4 2 3 4 1

NOTA

• Il tappo deve essere inserito nella posizione "stoccaggio", quando la temperatura esterna è pari a 5 °C o inferiore.
  Per l'uso a temperature superiori a 5 °C, riportare il tappo del carter del cilindro nella posizione originaria.

• La mancata osservanza di questa istruzione causerà il surriscaldamento del motore.

• Carter cilindro

• Tappo
• Posizione di "stoccaggio" per la stagione invernale
• Posizione per la stagione estiva

Utilizzare il tappo per evitare problemi al carburatore durante la stagione invernale.

♦ Rilasciare il fermo e rimuovere il carter cilindro.
- Rimuovere il tappo dalla posizione stagione estiva e inserirlo nella posizione di "stoccaggio" per la stagione invernale.
- Per l'uso a temperature superiori a 5 °C, riportare il tappo nella posizione originaria.

Avviamento del motore a freddo

ATTENZIONE

1. Non aumentare il regime del motore con il freno catena inserito.
2. Utilizzare il freno catena solo all'avvio del motore o in situazioni di emergenza.

NOTA

Non tirare mai completamente la fune del motorino di avviamento.

Non lasciare repentinamente l'impugnatura di avviamento per evitare urti sul carter della motosega.

Questo prodotto non dispone di un meccanismo di controllo dell'aria.

A: Leva del motorino di avviamento

1. Freno catena in posizione attivata
2. Bulbo di spurgo (pompa di adescamento)
3. Dispositivo di bloccaggio del grilletto dell'acceleratore
4. Grilletto dell'acceleratore

♦ Riempire il serbatoio carburante con la miscela.
Non è consentito riempire il serbatoio carburante oltre il livello massimo.
♦ Riempire il serbatoio olio della catena con lubrificante.
♦ Spingere in avanti la protezione paramani anteriore.

(Freno catena in posizione attivata)

- Premere la pompa di adescamento fino a quando il carburante non è visibile.

• Mantenere saldamente la motosega.
• Prima di avviare la motosega accertarsi che la barra di guida e la catena di taglio non siano a contatto con eventuali oggetti.
• Tirare l'impugnatura di avviamento diverse volte finché non si sente il primo rumore di accensione.
• Tirare nuovamente l'impugnatura di avviamento.
  Dopo l'avviamento del motore, spingere la protezione paramani anteriore verso l'opera-tore.

(Freno catena in posizione di rilascio)

- Tenere la motosega con entrambe le mani.

Premere e rilasciare diverse volte il grilletto dell'acceleratore per aumentare il regime e riscaldare il motore.
♦ Spingere in avanti la protezione paramani anteriore.

(Freno catena in posizione attivata)

Avviamento del motore a caldo

1. Freno catena in posizione attivata

Accertarsi che vi sia carburante e olio per la catena nei rispettivi serbatoi.
- Spingere in avanti la protezione paramani. (Freno catena in posizione attivata)

- Mantenere saldamente la motosega.

- Tirare l'impugnatura di avviamento.

Motore acceso

1. Freno catena in posizione di rilascio
2. Fermo acceleratore
3. Leva del gas

Dopo aver avviato il motore, lasciarlo girare al minimo per alcuni minuti.
- Tirare a sé immediatamente la protezione dell'impugnatura anteriore. (Freno catena in posizione di rilascio)

♦ Premere gradualmente la leva del gas per aumentare il regime del motore.
- La catena inizia a muoversi quando il motore raggiunge circa 4200 giri/min.
- Assicurare un'accelerazione e una lubrificazione adeguata della catena e della barra guida.
♦ (Pompa olio automatica non regolabile)
Non far girare il motore a regimi elevati se non strettamente necessario.
- Assicurarsi che la catena si arresti quando viene rilasciata la leva del gas.

Arresto del motore

NOTA

Se il motore non si arresta, ripetere l'operazione, premendo e rilasciando la pompa di adescamento, fino a quando il motore si arresta. (La pompa di adescamento deve essere attivata nuovamente dopo il riempimento della stessa) Quindi, riportare l'unità al rivenditore autorizzato shindaiwa per controllare e riparare l'interruttore di arresto temporaneo prima di riavviare nuovamente il motore.

2 STOP 1

1. Grilletto dell'acceleratore

2. Interruttore di arresto temporaneo

Rilasciare la leva dell'acceleratore e far girare il motore al minimo.
- Premere l'interruttore di arresto temporaneo fino a quando il motore non si ferma.

Controllo della tensione della catena

AVVERTENZA

Assicurarsi che il motore sia spento prima di controllare la tensione della catena.

Allentare sempre i dadi del carter frizione prima di ruotare il tendicatena, altrimenti il carter e il tendicatena potrebbero danneggiarsi.

• Controllare la tensione della catena frequentemente durante il lavoro e, se necessario, regolarla.
  Tendere la catena il più possibile ma in modo tale da poterla ancora tirare facilmente a mano lungo la barra.

Test di lubrificazione della catena

• Posizionare la catena su una superficie asciutta e aprire l'acceleratore a mezza velocità per 30 secondi.
  Sulla superficie asciutta si dovrebbe vedere una scia sottile di olio "fuoriuscito".

Test da effettuare prima del taglio

• Acquistare padronanza con la motosega prima di iniziare il taglio vero e proprio.
  A tal fine, è importante acquisire un po' di pratica tagliando tronchi piccoli o effettuando la sramatura ripetutamente.
• Non far avvicinare nessuno all'area di lavoro.
  Per interventi con più operatori: mantenere la distanza di sicurezza tra un operatore e l'altro quando si lavora contemporaneamente.

Uso corretto del freno catena

PERICOLO

Il contraccolpo della barra guida, causato dall'urto della punta della barra con il legno o con un altro oggetto simile, è estremamente pericoloso.

Il freno catena riduce la possibilità di lesioni causate da contraccolpo.

Controllare sempre che il freno catena funzioni correttamente prima di utilizzare la motosega.

NOTA

Per esercitarsi, durante il taglio di un albero piccolo, spingere la protezione anteriore in avanti per inserire il freno.
- Assicurarsi sempre che il freno funzioni correttamente prima di eseguire qualsiasi operazione.
Se il freno catena è ostruito da trucioli di legno, il funzionamento del freno è compromesso.
Tenere quindi sempre pulito il dispositivo.
Non aumentare il regime del motore con il freno catena inserito.
♦ Utilizzare il freno catena in caso di emergenza.
Non utilizzarlo se non strettamente necessario.
Non effettuare prove del freno in un'area dove siano presenti vapori di benzina.

Freno catena

La funzione del freno catena consiste nell'arrestare la rotazione della catena dopo un contraccolpo.

Il contraccolpo non viene impedito ma ridotto.

Non fare affidamento quindi sul freno catena come protezione dai contraccolpi.

Anche con un freno catena, la sicurezza dipende dall'uso dei corretti metodi di taglio e dal buon senso dell'operatore che deve quindi operare come se il freno catena non ci fosse.

Anche con un utilizzo normale e una manutenzione adeguata, il tempo di reazione del freno può aumentare.

Di seguito sono riportate le condizioni che possono interferire con la funzione del freno:

• La motosega è troppo vicina all'operatore.
  Il tempo di reazione del contraccolpo può essere troppo veloce anche per un freno mantenuto perfettamente, perché entri in azione in tempo.
• La mano dell'operatore potrebbe non trovarsi nella posizione di contatto con la protezione dell'impugnatura.
  In questo caso il freno non scatta.
• Una manutenzione inadeguata aumenta il tempo di arresto del freno, rendendolo meno efficace.
• Lo sporco, il grasso, l'olio, la sporcizia che finiscono nelle parti in movimento del meccanismo possono aumentare il tempo di arresto.
  L'usura e la sollecitazione continua della molla che attiva il freno e il logorio del tamburo frizione, del freno e dei punti di articolazione, può aumentare il tempo di frenata.
  Se la protezione dell'impugnatura e la leva sono danneggiate possono compromettere l'azione del freno.

1) 55 cm 2)

Controllo della funzione del freno

1. Posizionare la motosega a terra.
2. Mantenere l'impugnatura con entrambe le mani e portare il motore a regimi elevati utilizzando la leva del gas.
3. Azionare il freno catena ruotando il polso sinistro contro la protezione dell'impugnatura anteriore e afferrando contemporaneamente l'impugnatura anteriore.
4. La catena si arresta immediatamente.
5. Rilasciare la leva del gas.

Se la catena non si arresta immediatamente, far riparare la motosega dal proprio rivenditore shindaiwa.

Rilasciare il freno catena

- Il freno catena viene rilasciato tirando completamente a sé la protezione dell'impugnatura anteriore.

Freno catena automatico

IMPORTANTE

Durante il controllo del funzionamento del freno catena automatico, appoggiare la catena su un materiale dalla superficie morbida come il legno, in modo da non danneggiarla.

1). Posizionare l'estremità della barra guida a una distanza di circa 55 cm.
2). Afferrare l'impugnatura posteriore con la mano destra ma senza stringere.

Il freno catena automatico è concepito in modo tale che il contraccolpo prodotto sull'estremità della barra guida attivi automaticamente l'azione frenante.

Per assicurarsi che il freno catena automatico funzioni correttamente, precedere come segue:

1. Spegnere il motore della motosega.
2. Afferrare le impugnature anteriore e posteriore con le mani, senza stringerle, in modo da tenere la barra guida a una distanza di circa 55 cm, come illustrato in figura.
3. Allentare la presa della mano sinistra dall'impugnatura anteriore, lasciando che l'estremità della barra guida tocchi il legno o qualsiasi altro oggetto posto sotto la motosega in modo che questa riceva un colpo. (* a questo punto, l'impugnatura posteriore deve essere afferrata con la mano destra ma senza stringere)
4. Il colpo viene trasferito alla leva del freno che aziona il freno catena.

Istruzioni per il taglio

PERICOLO

Fare attenzione a non urtare niente con la punta della barra guida mentre il motore è in funzione, per evitare contraccolpi.

Informazioni generali

Il lavoro con la motosega deve essere sempre eseguito da una persona sola.

Talvolta è difficile stare attenti alla propria sicurezza, quindi non è opportuno assumersi la responsabilità anche di un eventuale aiutante.

Dopo aver appreso le tecniche di base per l'utilizzo di una motosega, il miglior aiuto sarà il buon senso.

Per lavorare correttamente, posizionarsi a sinistra della motosega con la mano sinistra sull'impugnatura anteriore e la mano destra su quella posteriore, in modo da poter azionare la leva del gas con l'indice della mano destra.

Prima di tentare di abbattere un albero, tagliare i tronchi o i rami più piccoli.

Acquisire dimestichezza con i comandi e le reazioni della motosega.

Avviare il motore ed accertarsi che funzioni correttamente.

Premere la leva per aprire completamente la valvola a farfalla e iniziare a tagliare.

Non è necessario esercitare una pressione forte sulla motosega per eseguire il taglio.

Se la catena è affilata correttamente, l'operazione di taglio non richiederà grandi sforzi.

Una pressione eccessiva sulla motosega rallenta il motore e rende effettivamente più difficile il taglio.

Alcune sostanze possono rovinare il carter della motosega.

(Ad esempio: l'acido di palma, fertilizzanti, ecc.)

Per evitare il deterioramento del carter, rimuovere accuratamente tutta la segatura accumulata attorno alla frizione e alla barra guida e lavare le parti con acqua.

3 m 45° 45° 2.5 - 5 cm 1/10 1/3 30° - 45°

1 2 3 4 90° A 2 1 3 5 4 A

Abbattimento di un albero

La caduta di un albero può danneggiare gravemente qualsiasi cosa sottostante:

un'automobile, una casa, una palizzata, un cavo dell'elettricità o un altro albero.

Esistono tuttavia dei modi per far cadere un albero dove si desidera, quindi è necessario

deciderlo prima!

Prima di eseguire il taglio, sgomberare tutta l'area circostante.

Durante il lavoro, la libertà di movimento è fondamentale poiché bisogna essere in condizioni di azionare la motosega senza correre il rischio di colpire eventuali ostacoli.

Quindi, è importante scegliere una via di fuga.

Quando l'albero inizia a cadere, per evitare il contraccolpo del tronco sul ceppo, allontanarsi dalla direzione di caduta con un'angolazione di 45° e almeno 3 m di distanza dall'albero.

Iniziare a tagliare dal lato scelto per la caduta dell'albero.

- Intaglio: 1/3 del diametro e con un'angolazione di 30° - 45°

Taglio di abbattimento: più alto di 2,5 - 5 cm

♦ Cerniera di legno non tagliato: 1/10 del diametro

Eseguire un intaglio di circa 1/3 del diametro dell'albero.

La posizione di questo intaglio è importante in quanto l'albero tenderà a cadere nella direzione dell'intaglio stesso.

Eseguire il taglio di abbattimento sul lato opposto all'intaglio.

Praticare il taglio di abbattimento posizionando il rampone a 2,5 - 5 cm al di sopra della parte inferiore dell'intaglio e interrompere il taglio a circa 1/10 del diametro dalla parte più interna dell'intaglio, in modo da lasciare una parte di legno simile a una cerniera.

1. Intagli

2. Taglio di abbattimento

3. Cunei (se c'è spazio)

4. Caduta

A: Lasciare una cerniera di 1/10 del diametro

Non tentare di eseguire il taglio di abbattimento dall'intaglio.

Il legno restante tra l'intaglio e il taglio di abbattimento funge da cerniera durante la caduta dell'albero, guidandolo nella direzione desiderata.

Quando l'albero inizia a cadere, arrestare il motore, posizionare la sega a terra e allontanarsi rapidamente.

Caduta di alberi grandi.

1. Intagli

2. Metodo trasversale

3. Taglio di abbattimento

4. Metodo trasversale

5. Tagli di abbattimento

A: Cunei

Per abbattere alberi di grandi dimensioni, con un diametro di due volte superiore alla lunghezza della barra, iniziare a praticare gli intagli da un lato e muovere la motosega fino all'altro lato dell'intaglio.

Iniziare a praticare il taglio di abbattimento da un lato dell'albero con il rampone inserito, ruotando la motosega in modo da formare la cerniera desiderata sul quel lato.

Quindi estrarre la sega per il secondo taglio.

Inserire la sega nel primo taglio facendo attenzione a non causare contraccolpi.

Il taglio finale si effettua affondando la sega e procedendo nel taglio fino a quando non si raggiunge la cerniera.

Sramatura

ATTENZIONE

Non eseguire operazioni al di sopra dell'altezza del torace.

La sramatura di un albero abbattuto è un'operazione molto simile al taglio del tronco in pezzi più piccoli.

Non effettuare mai la sramatura con i piedi poggiati sui rami.

Prestare attenzione in modo che la punta non tocchi altri rami.

Utilizzare sempre entrambe le mani.

Non eseguire il taglio tenendo la motosega sopra la testa o la barra in posizione verticale. In caso di contraccolpo della motosega, non si avrebbe il controllo sufficiente per evitare possibili lesioni.

Pressione esercitata sui rami

1. Lasciare per ultimi i rami di supporto.
2. Far scorrere i ceppi di supporto sotto il tronco.
3. In caso di rami spessi, procedere dall'esterno verso l'interno per evitare che la barra e la catena si incastrino.

Taglio del tronco in pezzi più piccoli

ATTENZIONE

Posizionarsi monte dei tronchi.

Questa operazione consiste nel segare un tronco o un albero abbattuto in pezzi più piccoli. Vi sono alcune regole fondamentali da osservare per eseguire questo tipo di operazione.

Tenere sempre entrambe le mani sulle impugnature.

Se possibile, sostenere i tronchi.

Quando si eseguono tagli su pendii o sulle pendici di una collina, mantenersi sempre a monte rispetto al tronco.

Non salire sul tronco per eseguirne il taglio.

Tensione e compressione del legno

ATTENZIONE

Se non sono stati calcolati correttamente gli effetti della tensione e della compressione e si esegue il taglio dal lato sbagliato, il legno comprimerà la barra e la catena, inceppandola.

Se il motore continua a girare con la catena inceppata, la frizione si brucia.

Se la catena si inceppa e non si riesce a rimuovere la motosega dal tronco, non esercitare pressione per estrarla.

Arrestare la motosega e inserire un cuneo nel taglio per aprirlo.

Non forzare mai la motosega quando si inceppa,

e non forzarla all'interno del taglio.

Una catena non affilata non è sicura e causerà l'usura eccessiva degli accessori di taglio.

Se durante le operazioni di taglio fuoriesce segatura invece di trucioli, l'affilatura della catena è scadente.

1. Cerniera

2. Aperta

3. Chiusa

Il legno posato a terra sarà soggetto in tutta la sua lunghezza a tensione e compressione in base ai punti di appoggio principali.

Quando il legno è sostenuto alle estremità, la compressione viene esercitata sulla parte superiore e la tensione sulla parte inferiore.

Per effettuare tagli tra questi punti di appoggio, effettuare il primo taglio verso il basso di circa 1/3 del diametro del tronco di legno.

Quindi, eseguire il secondo taglio verso l'alto fino a farlo congiungere con il primo.

Forte pressione

1. 1/3 del diametro. Per evitare spaccature.

2. Taglio di indebolimento per concludere il lavoro.

Quando il legno ha un solo punto d'appoggio su una estremità, eseguire il primo taglio verso l'alto di circa 1/3 del diametro del tronco.

Quindi, eseguire il secondo taglio verso il basso fino a farlo congiungere con il primo.

Taglio dall'alto

1. Azione verso il basso

2. Estremità non supportata

Taglio dal basso

1. Azione verso l'alto

2. Cuneo

Nei casi in cui una sezione potrebbe finire contro l'altra, effettuare un taglio angolato.

Guida alla manutenzione e all'assistenza

Parte Manutenzione	Pagina Prima dell'uso Mensilmente
Filtro dell'aria Pulire / sostituire	29 •
Impianto di alimentazione Ispezionare 29 •
Filtro del carburante Ispezionare / pulire / sostituire 29 •
Filtro dell'olio Ispezionare / pulire / sostituire 29 •
Candela Ispezionare / pulire / registrare / sostituire 30 •
Impianto di raffreddamento	Ispezionare / pulire	30	•
Barra guida	Ispezionare / pulire	30	•
Ingranaggio / Tamburo frizione	Ispezionare / sostituire	30	•	•
Carburatore	Regolare / sostituire e regolare	30		•
Marmitta	Ispezionare / serrare / pulire	31	•O
Freno catena	Ispezionare / sostituire	19	•O
Motorino di avviamento	Ispezionare 26 •
Viti, bulloni e dadi	Ispezionare, serrare / sostituire	-	•O

AVVERTENZA

Se non viene sottoposto a corretta manutenzione, il prodotto può costituire un grave rischio per la salute fisica.
L'interruttore di arresto temporaneo torna automaticamente in posizione di funzionamento. Il motore può avviarsi improvvisamente. Rimuovere sempre il cavo dalla candela prima di eseguire procedure di assemblaggio o manutenzione, altrimenti potrebbero verificarsi lesioni personali gravi.

ATTENZIONE

Prima e dopo l'utilizzo del prodotto, controllare la molla o il gommino antivibrazione per assicurare che non siano usurati, incrinati o deformati.

NOTA

Se non viene sottoposto ad adeguata manutenzione, le prestazioni del prodotto potrebbero deteriorarsi.

IMPORTANTE

Gli intervalli di tempo indicati sono quelli massimi.

L'uso effettivo e l'esperienza dell'utente determineranno la frequenza degli interventi di manutenzione.

Se la motosega è sottoposta a carichi elevati come ad esempio una caduta o un impatto, controllare ciascun componente.

Se si utilizza costantemente olio per catene a base vegetale, è necessario eseguire ispezioni e manutenzioni più frequenti.

Qualora si dovessero riscontrare anomalie sulla macchina, portarla presso un rivenditore Shindaiwa per farla riparare.

Problemi tecnici

Problema			Causa Rimedio
Motore - difficoltà di avviamento- il motore non si avvia
Motore in moto	Carburante nel carburatore	Assenza di carburante nel carburatore	Filtro carburante ostruitoCondotto del carburante ostruitoCarburatore	Pulire o sostituirePulireRivolgersi al proprio rivenditoreShindaiwa
	Carburante nel cilindro	Assenza di carburante nel cilindro	CarburatoreSolenoide guasto	Rivolgersi al proprio rivenditoreShindaiwArivolgersi al proprio rivenditoreShindaiwa
		Marmitta bagnata di carburante	Miscela troppo ricca	Pulire / sostituire il filtro dell'ariaRegolare il carburatoreRivolgersi al proprio rivenditoreShindaiwa
	Scintilla all'estremità del filo della candela	Nessuna scintilla all'estremità del filo della candela	Problema elettrico	Rivolgersi al proprio rivenditoreShindaiwa
	Scintilla sulla candela	Nessuna scintilla sulla candela	Distanza elettrodi candela errataCoperta da carbonioSporca di carburanteCandela difettosa	Regolare tra 0,6 e 0,7 mmPulire o sostituirePulire o sostituireSostituire la candela
Il motore non si mette in moto			Problema interno del motore	Rivolgersi al proprio rivenditoreShindaiwa
Motore in funzione	Si spegne o presenta una scarsa accele-razione		Filtro dell'aria sporcoFiltro carburante sporcoSfiato carburante ostruitoCandelaCarburatoreImpianto di raffreddamento ostruitoLuce di scarico / marmitta ostruita	Pulire o sostituirePulire o sostituirePulirePulire e regolare / sostituireRegolarePulirePulire
La catena di taglio ruota anche con il motore al minimo			CarburatoreFrizione danneggiata o inceppata	Rivolgersi al proprio rivenditoreShindaiwArivolgersi al proprio rivenditoreShindaiwa

AVVERTENZA

• Tutta la manutenzione della motosega, diversamente da quanto indicato nel manuale per l'operatore, deve essere eseguita esclusivamente da personale competente.
• I vapori di carburante sono altamente infiammabili e possono causare incendi e / o esplosioni. Non eseguire mai la prova della scintilla di accensione appoggiando la candela vicino al foro in cui si avvita sul cilindro; potrebbe essere causa di gravi lesioni.

NOTA

Quando non si riesce a tirare la funicella senza sforzo, il guasto si trova all'interno del motore.

Consultare il proprio rivenditore.

Se smontato involontariamente, può causare lesioni.

Manutenzione della catena

AVVERTENZA

Spegnere il motore e azionare il freno della catena prima di procedere all'affilatura della catena.

Indossare sempre guanti quando si opera sulla catena.

ATTENZIONE

I seguenti guasti aumentano considerevolmente il rischio di contraccolpi.

1) Angolo piastra superiore troppo grande
2) Diametro lima troppo piccolo
3) Calibro di profondità troppo largo

NOTA

Questi angoli sono applicabili alla motosega Oregon 95TXL.

Per catene di altri marchi, seguire le istruzioni dei produttori delle catene.

Di seguito sono indicate le frese affiliate correttamente.

A: Angolo piastra superiore 30°

1 2 3 4 5 6

B: Angolo di taglio piastra superiore 55°

C: Calibro di profondità 0,65 mm
D: Parallele

1. Fresa sinistra
2. Cinghia di fissaggio
3. Fresa destra
4. Calibro di profondità
5. Maglia di trasmissione
6. Rivetto

Non azionare mai una motosega con una catena danneggiata o con affilatura scadente.

Se occorre esercitare una pressione eccessiva per eseguire il taglio o se viene prodotta polvere di segatura invece che trucioli di legno, verificare lo stato della catena.

Durante l'affilatura della catena è necessario mantenere gli stessi angoli e profili originali.

Verificare che la catena non sia danneggiata o usurata ad ogni rifornimento di carburante.

- Affilatura Per eseguire un'affilatura corretta della catena sono necessari: lima rotonda e portalima, lima piatta e una dima. Utilizzando una lima della misura corretta (lima rotonda da 4,8 mm) e il portalima, si otterrà più facilmente un buon risultato.

Rivolgersi al proprio rivenditore shindaiwa per gli attrezzi e le misure di affilatura corretti.

1. Bloccare la catena e spingere in avanti la protezione dell'impugnatura anteriore.
   Per ruotare la catena, tirare la protezione dell'impugnatura anteriore verso l'impugnatura stessa.
2. La catena è dotata di diverse frese alternate a destra e a sinistra. Eseguire sempre l'affilatura dall'interno verso l'esterno.

3. Mantenere gli angoli del portalima paralleli alla linea della catena e affilare la fresa fino a quando la parte danneggiata (piastra laterale e piastra superiore) non viene rimossa.

4. Mantenere la lima con un'inclinazione di 10° verso l'alto.

5. Evitare di urtare le cinghie di fissaggio con la lima.

6. Affilare prima la fresa maggiormente danneggiata, quindi riportare tutte le altre frese alla stessa lunghezza.
7. Il delimitatore di profondità determina lo spessore dei trucioli di legno prodotti e deve essere mantenuto correttamente per tutta la durata della catena.
8. Mano a mano che la lunghezza della fresa si riduce, l'altezza del delimitatore di profondità viene alterata e deve essere ridotta.

9. Posizionare il calibro di profondità e limare la parte che sporge.

10. Arrotondare la parte anteriore del delimitatore per consentire un taglio regolare.

11. La maglia di trasmissione serve per rimuovere la segatura dalla scanalatura della barra guida. Quindi, tenere sempre affilato il bordo inferiore della maglia di trasmissione.

Una volta completata la regolazione della catena, immergerla in olio ed eliminare eventuali residui di limatura prima dell'uso.

Dopo aver limato la catena sulla barra, applicare una quantità sufficiente di olio e far ruotare la catena lentamente per eliminare eventuali residui di limatura prima di riutilizzarla.

Se la motosega viene azionata con residui di limatura nella scanalatura, la catena e la barra guida verranno danneggiate prematuramente.

Ad esempio, se la catena della motosega si sporca di resina, pulirla con cherosene e immergerla in olio.

Manutenzione

In caso di dubbi o problemi, contattare il rivenditore shindaiwa.

Filtro dell'aria

• Controllare prima di ogni utilizzo.
♦ Spingere in avanti la protezione paramani.
Rilasciare i due fermi del carter del cilindro e rimuovere il carter del cilindro.
Premendo le impugnature su entrambi i lati del filtro dell'aria, sollevarlo e quindi rimuoverlo.
Rimuovere delicatamente la polvere con una spazzola, pulire con aria compressa oppure sostituire il filtro dell'aria.
- Installare il filtro dell'aria nell'ordine inverso rispetto alla rimozione.
Premere le due linguette del filtro dell'aria e fissarle saldamente in modo che non ci sia gio- co.
♦ Reinstallare il carter del cilindro e agganciare i due fermi.

Controllare l'impianto di alimentazione

• Controllare prima di ogni utilizzo.
  Dopo il rifornimento accertarsi che non ci siano perdite o fuoriuscite di carburante nelle aree circostanti il condotto del carburante, il gommino del carburante o il tappo del serbatoio.
  In caso di perdite o trasudamento di carburante c'è rischio di incendio. Smettere immediatamente di usare la motosega e richiedere al proprio rivenditore di ispezionarla o sostituirla.

Filtro del carburante

La benzina e il carburante sono altamente infiammabili. Maneggiare la benzina o il carburante con estrema cautela.

1. Filtro del carburante
2. Tappo del serbatoio carburante
3. Controllare periodicamente.
4. Non consentire l'ingresso di polvere nel serbatoio carburante.
5. Un filtro ostruito rende difficile l'avviamento del motore o causa anomalie nelle prestazioni.
6. Estrarre il filtro del carburante attraverso il foro di rifornimento con un filo d'acciaio o un attrezzo simile.
7. Sostituire il filtro se sporco.
8. Se l'interno del serbatoio carburante è sporco, sciacquarlo con benzina.

Filtro dell'olio

1. Filtro dell'olio

2. Tappo del serbatoio olio

3. Controllare periodicamente.

4. Non consentire l'ingresso di polvere nel serbatoio dell'olio.
5. Un filtro ostruito compromette il normale impianto di lubrificazione.
6. Sollevarlo dal foro di rifornimento con un filo di acciaio o un attrezzo simile.
7. Se il filtro è sporco, lavarlo con benzina o sostituirlo.
8. Se l'interno del serbatoio olio è sporco, sciacquarlo con benzina.
9. Posizionare il filtro dell'olio nella posizione indicata in figura.

* Distanza tra gli elettrodi della candela: da 0,6 a 0,7 mm

• Controllare periodicamente.
• La distanza standard è da 0,6 a 0,7 mm.
• Correggere la distanza se risulta superiore o inferiore a quella standard.
  ♦ Coppia di serraggio: da 15 a 17 N·m (da 150 a 170 kgf·cm)

Barra guida

NOTA

Per la sostituzione della barra guida o della catena, rivolgersi al proprio concessionario shindaiwa.

1. Scanalatura 2. Foro olio 3. Barra guida 4. Ingranaggio

♦ Pulire prima dell'uso.
- Ad esempio, pulire la scanalatura della barra guida con un cacciavite piccolo.
- Pulire i fori olio con un filo.
- Capovolgere periodicamente la barra guida.
- Controllare l'ingranaggio e la frizione e pulire l'area di montaggio della barra prima di montare la barra guida.
Sostituire uno o entrambi, se usurati.

Ingranaggio / tamburo frizione

*Usura: 0,5 mm

L'ingranaggio danneggiato causa la rottura o l'usura prematura della catena.
- Se l'ingranaggio presenta un'usura di 0,5 mm o maggiore, sostituirlo.
Durante il montaggio di una nuova catena, controllare lo stato dell'ingranaggio.
Se usurato, sostituirlo.
- Ispezionare lo stato del tamburo frizione, per verificare che questo sia in grado di ruotare liberamente e in modo fluido.
In caso contrario, portare la macchina presso un rivenditore per farla riparare.

Carburatore

Quando si avvia il motore, il regolatore del folle (T) dovrebbe essere regolato in modo da non consentire la rotazione della catena.

In caso di problemi con il carburatore, consultare il proprio rivenditore.

T: Vite di regolazione del folle

Non regolare il carburatore se non strettamente necessario.
- Per regolare il carburatore seguire le istruzioni seguenti:
- Avviare il motore e farlo girare al minimo alto fino a quando non si riscalda.
- Girare la vite di regolazione del folle (T) in senso antiorario fino a quando la catena non si arresta.
- Girare la vite di regolazione del folle (T) in senso antiorario di un altro mezzo giro.
- Accelerare alla massima potenza per controllare se la transizione da folle alla massima potenza è fluida.

Alette del cilindro (Impianto di raffreddamento)

• Controllare periodicamente.
  ♦ Alette ostruite causano un raffreddamento scadente del motore.
• Rimuovere la sporcizia e la polvere tra le alette per agevolare il passaggio dell'aria di raffreddamento.

Marmitta

NOTA

I depositi di carbonio nella marmitta diminuiscono la potenza del motore.

La protezione parascintille deve essere controllata periodicamente.

1. Marmitta
2. Protezione parascintille
3. Coperchio di protezione

♦ Rimuovere il carter cilindro e il cavo della candela.
- Rimuovere il coperchio della protezione parascintille e la protezione dal corpo della marmitta.
♦ Pulire i depositi di carbonio dai componenti della marmitta.
Sostituire la protezione se è rotta o se presenta dei fori bruciacchiati.
♦ Assemblare i componenti in ordine inverso.

Sostituzione della barra guida e della catena

IMPORTANTE

- Utilizzare esclusivamente barre e catene di ricambio del tipo specificato dal produttore o componenti equivalenti. In caso contrario, si potrebbero verificare incidenti o danni alla macchina.

Lunghezza cm	Barra di guida	Catena	Tamburo frizione (codice ricambio)
38	B38S95-64ML- SB	95TXL-64E	(A556-000481)
	Y38S20-64ML- SD
45	B45S95-72ML- SB	95TXL-72E
	Y45S20-72ML- SD

Rimessaggio

Rimessaggio a lungo termine (più di 30 giorni)

AVVERTENZA

Non conservare l'unità in un luogo in cui possono accumularsi fumi di carburante o in aree raggiungibili da scintille o fiamme aperte.
L'interruttore di arresto temporaneo torna automaticamente in posizione di funzionamento. Il motore potrebbe avviarsi in maniera non intenzionale, se si tira la l'impugnatura del motorino di avviamento. Scollegare sempre il cavo della candela, prima di tirare l'impugnatura del motorino di avviamento. In caso contrario si potrebbero verificare infortuni.

NOTA

Conservare questo manuale per consultazioni future.

Non lasciare inutilizzata l'unità per un periodo di tempo prolungato (30 giorni o oltre) senza eseguire le operazioni di manutenzione protettive per il rimessaggio, che includono quanto segue:

1. Scaricare completamente il serbatoio carburante all'esterno e tirare ripetutamente l'impugnatura del motorino di avviamento a strappo per rimuovere il carburante dal carburatore. Non scaricare il carburante in un luogo chiuso.
2. Conservare sempre il carburante in un contenitore approvato.
3. Rimuovere eventuali accumuli di grasso, olio, sporco e detriti dalle parti esterne dell'unità.
4. Eseguire tutte le operazioni di manutenzione e lubrificazione periodiche necessarie.
5. Serrare tutte le viti, i bulloni e i dadi.
6. Rimuovere la candela e versare 10 mL di olio per motori a 2 tempi nuovo e pulito nel cilindro, attraverso il foro della candela.

A. Collocare un panno pulito sul foro della candela.
B. Tirare l'impugnatura del motorino di avviamento a rimbalzo 2 o 3 volte per distribuire l'olio all'interno del cilindro.
C. Osservare la posizione del pistone dal foro della candela. Tirare l'impugnatura del motorino di avviamento a strappo fino a quando il pistone non raggiunge la parte superiore della corsa e lasciarla in questa posizione.

1. Montare la candela senza collegare il cavo di accensione.

2. Coprire la catena e la barra guida con il carter, prima di riporli.

3. Conservare l'unità in un luogo asciutto e privo di polvere, lontano dalla portata dei bambini o da persone non autorizzate.

Procedura di smaltimento

• Smaltire l'olio usato in conformità alla legislazione locale.
• I componenti principali di plastica del prodotto presentano dei codici che indicano i materiali che li costituiscono. I codici fanno riferimento ai seguenti materiali; smaltire questi componenti di plastica in conformità alla legislazione locale.

Contrassegno Materiale
>PA6-GF< Nylon 6 - Fibra di vetro
>PA66-GF< Nylon 66 - Fibra di vetro
>PP-GF< Polipropilene - Fibra di vetro
>PE-HD< Polietilene
>POM< Poliossimetilene

- Contattare il concessionario shindaiwa di fiducia, se non si è a conoscenza delle modalità di smaltimento dell'olio usato o dei componenti di plastica.

Caratteristiche tecniche

Modello		4IOEC
Dimensioni esterne: Lunghezza × Larghezza × Altezza mm 396 × 237		× 274
Massa:Motosega senza barra di guida e catena, serbatoi vuoti kg	4,2
Volume:Serbatoio del carburanteSerbatoio del lubrificante per cateneCarburante (rapporto miscela)Olio (olio per catene)	cm^3 (mL) cm^3 (mL)	350230Benzina normale.Si consiglia benzina senza piombo ad 89 ottani.Non utilizzare carburante contenente alcol metilico o una percentuale di alcol etilico superiore al 10%.50 : 1 (2 %) per olio certificato ISO-L-EGD(ISO 13738), olio consigliato classe JASO FC, FD edshindaiwa.Olio per catene consigliato da shindaiwa o equivalente
Lunghezza di taglio: Tutte le lunghezze di taglio applicabili specificate della barra guida cm 38, 45
Catena:Passo specificatoCalibro specificato (spessore delle maglie di trasmissione)Tipo di barra guidaCalibro barra guidaTipo di catenaVelocità della catena al regime massimo del motoreVelocità della catena alla potenza massima del motoreLubrificazione	mmmmcmmmm/sm/sm/s	8,26 (0,325 pollici)1,27 (0,050 pollici)38, 45 (shindaiwa)1,27 (0,050 pollici)Oregon 95TXL24,518,8Pompa olio automatica non regolabile
Ingranaggio:Numero di denti specificatoPasso specificato mm		78,26 (0,325 pollici)
Motore:TipoCarburatoreMagneteCandelaMotorino di avviamentoTrasmissioneCilindrata motoreMassima potenza freno sulla trasmissione (ISO 7293)Regime motore raccomandato con accessorio di taglioRegime minimo in folle raccomandato	cm^3 kWgiri/mingiri/min	Monocilindrico a 2 tempi raffreddato ad ariaTipo diaframmaMagnete del volano, sistema CDINGK BPMR8YMotorino di avviamento a strappoFrizione centrifuga automatica41,61,91127003000 (2900 - 3100)
Livello pressione acustica:(ISO 22868) L_pAeq = Incertezza K_pA =Livello potenza acustica:(ISO 22868) L_WAeq = Incertezza K_WA =	dB(A)dB(A)dB(A)dB(A)	100,41,5109,41,0
Vibrazioni:(ISO 22867) Valori equivalenti ahv,eqImpugnatura anteriore / Impugnatura posterioreIncertezza K=	m/s^2 m/s^2	2,7 / 5,31,3
Altri dispositivi: Protezione paramani anteriore,		Protezione paramani posteriore,Dispositivo di bloccaggio della leva del gas,Nottolino salva-catena, Freno catena,Dispositivo anti-vibrazioni, Protezione parascintille
Opzione: Rampone

Dichiarazione di conformità

Il produttore sottoscritto:

YAMABIKO CORPORATION

1-7-2 SUEHIROCHO

OHME; TOKYO 198-8760

GIAPPONE

La presente dichiarazione di conformità viene rilasciata sotto la responsabilità esclusiva del produttore.

dichiara che il nuovo attrezzo di seguito descritto:

MOTOSEGA PORTATILE

Marchio: shindaiwa

Tipo: 410EC

è conforme alle seguenti normative:

* i requisiti richiesti dalla Direttiva 2006/42/CE (uso di norme armonizzate EN ISO 11681-1:2011)
* i requisiti richiesti dalla Direttiva 2014/30/UE (uso di norme armonizzate EN ISO 14982:2009, EN 55012:2007+A1:2009)
* i requisiti richiesti dalla Direttiva 2011/65/UE (uso di norme armonizzate EN IEC 63000:2018)
* i requisiti richiesti dalla Direttiva 2000/14/CE

Conforme alla procedura di accertamento dell'ALLEGATO V

Livello di potenza acustica misurato: L_WA 111 dB(A)

Livello di potenza acustica garantito: L_WA 114 dB(A)

410EC Numeri di serie da F00240001001 a F00240100000

Tokyo, 20 ottobre 2023

YAMABIKO CORPORATION

K. Koen

Katsunori Kon

Direttore generale

Reparto Garanzia di qualità

Rappresentante autorizzato in Europa a costituire il fascicolo tecnico:

Azienda: CERTIFICATION EXPERTS B.V.

Indirizzo: Amerlandseweg 7, 3621 ZC Breukelen, Paesi Bassi

Mr. Richard Glaser

YAMABIKO CORPORATION

1-7-2 SUEHIROCHO, OHME, TOKYO 198-8760, GIAPPONE

TELEFONO: 81-428-32-6118. FAX: [phone].

shindaiwa®
