MANUALE UTENTE MVH-S210DAB PIONEER

Manuale d'istruzioni

Operazioni preliminari .... 3

Utilizzare Pioneer ARC APP.... 15

Impostazioni.... 17

Impostazioni FUNCTION.... 17

Impostazioni AUDIO.... 20

Impostazioni SYSTEM.... 21

Impostazioni ILLUMINATION 23

Informazioni aggiuntive 24

Informazioni sul manuale:

- Nelle seguenti istruzioni, una memoria USB o un lettore audio USB viene denominato "dispositivo USB".

- In questo manuale, iPod e iPhone® vengono denominati "iPod".

Operazioni preliminari

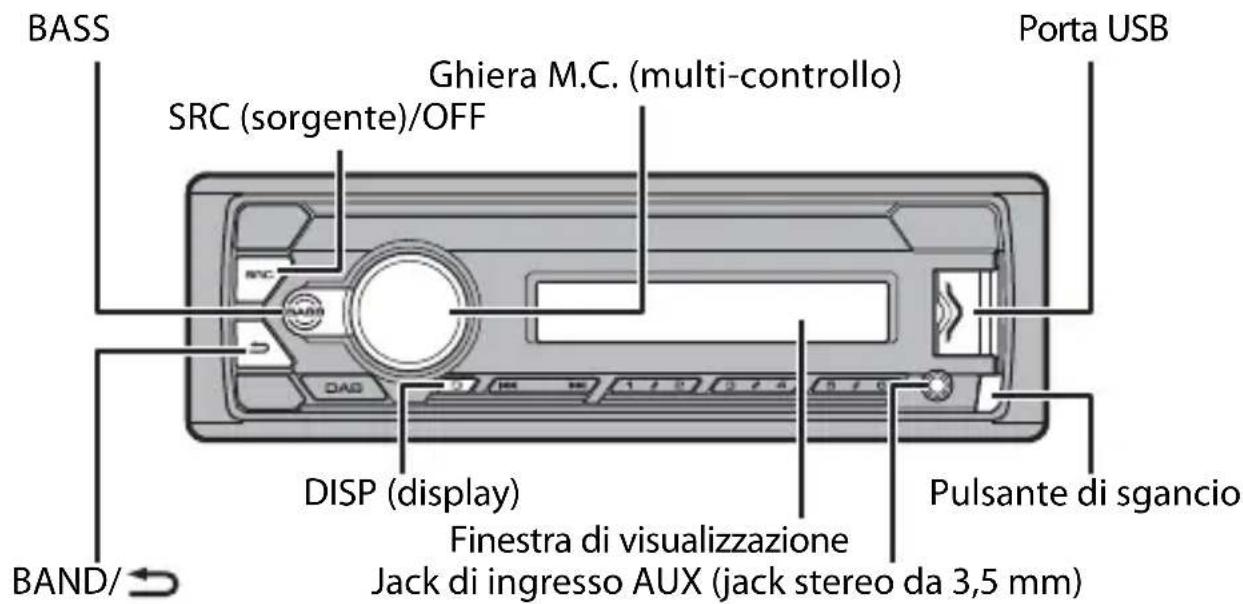

Funzionamento di base

MVH-S210DAB

BASS Ghiera M.C. (multi-controllo) SRC (sorgente)/OFF Porta USB DISP (display) Finestra di visualizzazione Pulsante di sgancio Jack di ingresso AUX (jack stereo da 3,5 mm) BAND/

Operazioni frequenti

Scopo Operazione
Accendere l'alimentazione* Premere SRC/OFF	per accendere l'alimentazione.Tenere premuto SRC/OFF per spegnere l'alimentazione.
Regolare il volume Ruotare la ghiera M.C..
Selezionare una sorgente Premere ripetutamente SRC/OFF.
Cambiare la visualizzazione delle informazioni	Premere ripetutamente DISP.
Tornare alla precedente visualizzazione/elenco	Premere BAND/ ⇌.
Tornare alla visualizzazione normale dal menu	Tenere premuto BAND/ ⇌
Potenziare il livello dei bassi Premere BASS.	• Il livello dei bassi è selezionabile in [BASS BOOST] (pagina 21).

* Quando l'interlinea blu/bianca dell'unità è collegata al terminale di controllo relè dell'antenna automatica del veicolo, l'antenna del veicolo si estende quando la sorgente dell'unità è attivata. Per ritirare l'antenna, disattivare la sorgente.

Indicazione del display

Indicazione	Descrizione
Viene visualizzata quando esiste un livello inferiore del menu o della cartella.
ρ	Viene visualizzato quando si tiene premuto il pulsanteBASS.
LOCViene visualizzata quando è impostata la funzione di sintonizzazione automatica locale (pagina 18).
TPViene visualizzata quando viene ricevuto un programma sul traffico.
TAViene visualizzata quando è impostata la funzione TA (annunci sul traffico) (pagina 19).
S.Rtrv	Viene visualizzata quando è impostata la funzione sound retriever (pagina 19).
XX	Viene visualizzata quando è impostata la riproduzione casuale/shuffle.
↔	Viene visualizzata quando è impostata la ripetizione della riproduzione.
∅	Viene visualizzata quando è impostata la funzione di controllo dell’iPod (pagina 12).

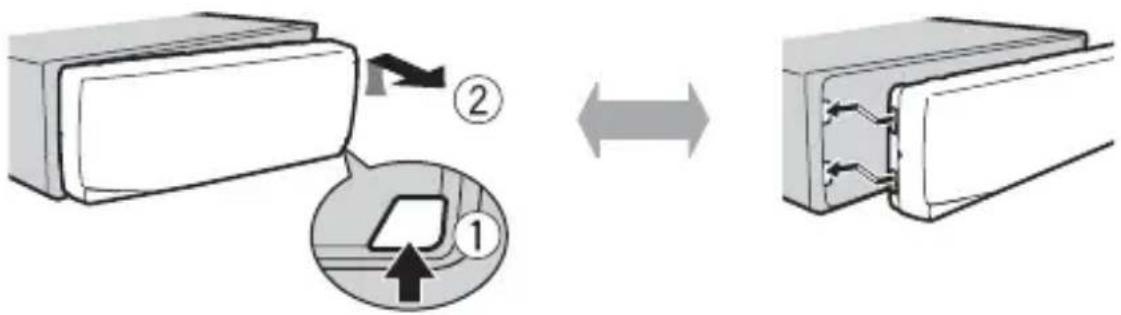

Rimozione del frontalino

Staccare il frontalino per evitarne il furto. Rimuovere tutti i cavi e i dispositivi collegati al frontalino e spegnere l'unità prima di staccarla.

Stacca Attacca

• Evitare di sottoporre il frontalino a forti urti.
• Mantenere il frontalino lontano da luce diretta del sole e alte temperature.
• Conservare sempre il frontalino staccato in una custodia protettiva o in borsa.

Menu di configurazione

Quando, dopo l'installazione, si imposta l'interruttore di accensione su ON, sul display viene visualizzato [SET UP :YES].

1 Premere la ghiera M.C..

Il menu di configurazione scompare dopo 30 secondi di attività. Se si desidera effettuare l'impostazione in seguito, ruotare la ghiera M.C. per selezionare [NO], quindi premere per confermare.

2 Ruotare la ghiera M.C. per selezionare le opzioni, quindi premere per confermare.

Per passare all'opzione di menu successiva, confermare la selezione.

Voce del menu Descrizione
LANGUAGE Selezionare [ENG](Inglese), [PYC](Russo), [TUR](Turco)	la lingua per visualizzare le informazioni di testo di un file audio compresso.
CLOCK SET Impostare l'orologio.
FM STEP Selezionare il passo di frequenza FM tra 100 kHz o 50 kHz.[100], [50]
DAB ANT PW Alimentare un'antenna DAB. Selezionare questa voce quando con l'unità si utilizza un'antenna DAB opzionale (AN-DAB1, venduta separatamente).
[OFF] All'antenna DAB non viene fornita alcuna alimentazione.Selezionare questa voce quando si utilizza un'antenna passiva senza booster.

3 [QUIT :YES] viene visualizzato quando sono state effettuate tutte le impostazioni.

Per tornare alla prima voce del menu di configurazione, ruotare la ghiera M.C. per selezionare [QUIT :NO], quindi premere per confermare.

4 Premere la ghiera M.C. per confermare le impostazioni.

Quando [DAB ANT PW] è impostato su [ON], sul display viene visualizzato [UPDATING LIST] e l'elenco del servizio viene aggiornato.

NOTE

• È possibile annullare l'impostazione del menu premendo SRC/OFF.
• Tali impostazioni possono essere effettuate in qualsiasi momento dalle impostazioni SYSTEM (pagina 21) e dalle impostazioni INITIAL (pagina 6).

Annullamento della visualizzazione di dimostrazione (DEMO OFF)

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [SYSTEM], quindi premere per confermare.
3 Ruotare la ghiera M.C. per selezionare [DEMO OFF], quindi premere per confermare.
4 Ruotare la ghiera M.C. per selezionare [YES], quindi premere per confermare.

Impostazioni INITIAL

1 Tenere premuto SRC/OFF finché l'unità si spegne.
2 Tenere premuto SRC/OFF per visualizzare il menu principale.
3 Ruotare la ghiera M.C. per selezionare [INITIAL], quindi premere per confermare.
4 Ruotare la ghiera M.C. per selezionare un'opzione, quindi premere per confermare.

Voce del menu Descrizione
FM STEP Selezionare il passo di frequenza FM tra 100 kHz o 50 kHz. [100], [50]
SP-P/O MODE Selezionare in presenza di un altoparlante full-range collegato [REAR/SUB.W] alle interlinee di uscita dell’altoparlante posteriore e di un subwoofer collegato a un’uscita RCA.
[SUB.W/SUB.W] Selezionare in presenza di un subwoofer passivo collegato direttamente alle interlinee di uscita dell’altoparlante posteriore e di un subwoofer collegato all’uscita RCA.
[REAR/REAR] Selezionare in presenza di altoparlanti full-range collegati alle interlinee di uscita dell’altoparlante posteriore e all’uscita RCA. In presenza di un altoparlante full-range collegato alle interlinee di uscita dell’altoparlante posteriore e l’uscita RCA non viene utilizzata, è possibile selezionare [REAR/SUB.W] o [REAR/REAR].
S/W UPDATE Selezionare [SYSTEM INFO]	per confermare le più recenti informazioni di sistema sull’unità.
[SYSTEM UPDATE]	Selezionare per aggiornare l’unità al software più recente e avviare le impostazioni dell’unità. Per dettagli sul software più recente e sull’aggiornamento, visitare il nostro sito Web.
DAB ANT PW Alimentare [ON]	un’antenna DAB. Selezionare questa voce quando con l’unità si utilizza un’antenna DAB opzionale (AN-DAB1, venduta separatamente).
[OFF] All’antenna D	AB non viene fornita alcuna alimentazione.Selezionare questa voce quando si utilizza un’antenna passiva senza booster.
SYSTEM RESET Selezionare [YES], [NO]	are [YES] per avviare le impostazioni dell’unità. L’unità verrà riavviata automaticamente.(Alcune impostazioni possono essere mantenute anche dopo la reimpostazione dell’unità.)

Per ricevere i segnali DAB, collegare un'antenna DAB (AN-DAB1) (venduta separatamente) all'unità.

Ricerca di un componente di servizio/stazione

1 Premere SRC/OFF per selezionare [DIGITAL RADIO].
2 Premere BAND/ ⇌ per selezionare la banda [D1], [D2] o [D3].
3Premere / per selezionare un componente di servizio/stazione.

NOTA

Tenere premuto 1, quindi lasciarlo per cercare un servizio disponibile. La scansione termina quando l'unità riceve un servizio.

Per selezionare un componente di servizio/stazione dagli elenchi di servizio

1 Durante la ricezione DAB, tenere premuto BASS.

Consente di visualizzare un elenco di tutti i componenti di servizi/stazioni. Premere nuovamente BASS per cercare un componente di servizio/stazione in ordine alfabetico.

2 Selezionare un componente di servizio/stazione dall'elenco selezionato, quindi premere la ghiera M.C. per confermare.

NOTA

È possibile aggiornare l'elenco dei servizi tenendo premuto DAB. Per annullare l'aggiornamento, tenere premuto nuovamente DAB.

Preimpostazione dei componenti di servizio/stazioni

Per memorizzare i componenti di servizio/stazioni

1 Durante la ricezione del componente di servizio/stazione che si desidera memorizzare, tenere premuto uno dei pulsanti numerici (da 1/∧ a 6/⇐) fino a quando non smette di lampeggiare.

Per recuperare i componenti di servizio/stazioni memorizzati

1 Selezionare la banda, quindi premere un pulsante numerico (da 1/∧ a 6/⇌).

Radio

Le frequenze del tuner sull'unità sono distribuite per l'utilizzo in Europa occidentale, Asia, Medio oriente, Africa e Oceania. L'utilizzo in altre aree può provocare una scarsa ricezione. La funzione RDS (radio data system) funziona solo nelle aree di trasmissione dei segnali RDS per le stazioni FM.

Ricezione delle stazioni preimpostate

1 Premere SRC/OFF per selezionare [RADIO].
2 Premere BAND/ ➔ per selezionare la banda [FM1], [FM2], [FM3], [MW] o [LW].
3 Premere un pulsante numerico (da 1/ ∧ a 6/ ⇌).

TIP

I pulsanti / possono anche essere utilizzati per selezionare una stazione preimpostata quando [SEEK] è impostato su [PCH] nelle impostazioni FUNCTION (pagina 19).

Le sei stazioni più forti vengono memorizzate sui pulsanti numerici (da 1/∧ a 6/⇌).

1 Una volta selezionata la banda, premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [FUNCTION], quindi premere per confermare.
3 Ruotare la ghiera M.C. per selezionare [BSM], quindi premere per confermare.

Per cercare manualmente una stazione

1 Una volta selezionata la banda, premere / per selezionare una stazione. Tenere premuto / , quindi lilasciarlo per cercare una stazione disponibile. La scansione termina quando l'unità riceve una stazione. Per annullare la sintonizzazione, premere / .

NOTA

[SEEK] deve essere impostato su [MAN] nelle impostazioni FUNCTION (pagina 19).

Per memorizzare manualmente le stazioni

1 Durante la ricezione della stazione che si desidera memorizzare, tenere premuto uno dei pulsanti numerici (da 1/∧ a 6/⇐) fino a quando non smette di lampeggiare.

Utilizzo delle funzioni PTY

L'unità cerca una stazione per informazione PTY (tipo di programma).

1 Tenere premuto BASS durante la ricezione FM.
2 Ruotare la ghiera M.C. per selezionare un tipo di programma da [NEWS/INFO], [POPULAR], [CLASSICS] o [OTHERS].
3 Premere la ghiera M.C..
L'unità inizia a cercare una stazione. Una volta trovata, viene visualizzato il relativo nome di servizio del programma.

NOTE

• Per annullare la ricerca, premere la ghiera M.C..
• Il programma di alcune stazioni può differire da quanto indicato dal PTY trasmesso.
• Se non viene trasmessa alcuna stazione per il tipo di programma che si sta cercando, viene visualizzato [NOT FOUND] per circa due secondi, quindi il tuner torna alla stazione originale.

Riproduzione

Scollegare le cuffie dal dispositivo prima di collegarlo all'unità.

Dispositivi USB (incluso Android™)/iPod

1 Aprire il coperchio della porta USB.
2 Collegare il dispositivo USB/iPod utilizzando un cavo idoneo.

NOTA

Per passare automaticamente alla sorgente [USB] quando un dispositivo USB/iPod è collegato all'unità, impostare [USB AUTO] su [ON] nelle impostazioni SYSTEM (pagina 22).

ATTENZIONE

Utilizzare un cavo USB (venduto separatamente) per collegare il dispositivo USB in quanto ogni dispositivo collegato direttamente all'unità sporge e può risultare pericoloso.

Prima di rimuovere il dispositivo, interrompere la riproduzione.

Connessioni AOA

Per dettagli sulla connessione AOA, consultare pagina 16.

Connessione MTP

Un dispositivo installato con Android OS 4.0 o la maggior parte delle versioni successive, può essere collegato all'unità via MTP, utilizzando il cavo in dotazione con il dispositivo. Tuttavia, in base al dispositivo collegato, alla versione OS o al numero di file nel dispositivo, i brani/file audio potrebbero non essere riprodotti via MTP. Si prega di notare che la connessione MTP non è compatibile con i formati file WAV.

NOTA

Se si utilizza una connessione MTP, impostare [ANDROID WIRED] su [MEMORY] nelle impostazioni SYSTEM (pagina 22).

AUX

1 Inserire la spina mini stereo nel jack di ingresso AUX.
2 Premere SRC/OFF per selezionare [AUX] come sorgente.

NOTA

Se [AUX] è impostato su [OFF] nelle impostazioni SYSTEM, non è possibile selezionare [AUX] come sorgente (pagina 22).

Operazioni

È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 17). Si prega di notare che le seguenti operazioni non funzionano su un dispositivo AUX. Per utilizzare un dispositivo AUX, utilizzare il dispositivo stesso.

Scopo Operazione
Selezionare una cartella/album*1	Premere 1/ ∧ o 2/ √.
Selezionare una traccia/brano (capitolo) Premere o .	|◀◀ ▶▶▶|
Avanzamento o avvolgimento rapido*2 Tenere premuto o .	|◀◀ ▶▶▶|
Cercare un file da un elenco	1 Tenere premutoBASSper visualizzare l'elenco.2 Ruotare la ghieraM.C.per selezionare il nome file desiderato (cartella) o la categoria, quindi premere per confermare.3 Ruotare la ghieraM.C.per selezionare il file desiderato, quindi premere per confermare.La riproduzione si avvia.
Visualizzare un elenco di file nella cartella/categoria selezionata*1	Premere la ghieraM.C.quando viene selezionata una cartella/categoria.
Riprodurre un brano nella cartella/categoria selezionata*1	Tenere premuto la ghieraM.C.quando viene selezionata una cartella/categoria.
Ricerca alfabetica (solo iPod)	1 Tenere premutoBASSper visualizzare l'elenco.2 Ruotare la ghieraM.C.per selezionare l'elenco di categoria desiderato, quindi tenere premutoBASSper inserire la modalità di ricerca alfabetica.(Anche ruotando la ghieraM.C.due volte è possibile inserire la modalità di ricerca alfabetica.)3 Ruotare la ghieraM.C.per selezionare una lettera, quindi premere per visualizzare l'elenco alfabetico.Per annullare la ricerca alfabetica, premereBAND/ ➔.
Ripetere la riproduzione Premere6/.	⇨
Riproduzione casuale/shuffle Premere5/.	XXX
Riproduzione shuffle di tutti i brani (solo iPod)	Tenere premuto5/ XXX
Sospendere/riprendere la riproduzione	Premere 4/PAUSE.
Sound retriever	Premere 3/S.Rtrv.[1]: efficace per velocità di compressione basse[2]: efficace per velocità di compressione alte
Tornare alla cartella principale (solo USB)*1	Tenere premuto 1/^.
Cambiare le unità nel dispositivo USB (dispositivi che supportano solo il protocollo di classe dispositivo di archiviazione di massa USB)	Premere BAND/ ↗.

*2 Quando si utilizza la funzione di avanzamento o avvolgimento rapido durante la riproduzione di un file VBR, la durata della riproduzione indicata potrebbe non essere corretta.

Funzioni utili per iPod

Modalità di riproduzione collegamento

È possibile accedere ai brani in base ad artista, album o genere attualmente in riproduzione.

1 Mentre si ascolta un brano, tenere premuto 4/PAUSE per inserire la modalità di riproduzione collegamento.
2 Ruotare la ghiera M.C. per selezionare la modalità ([ARTIST], [ALBUM], [GENRE]), quindi premere per confermare.

Il brano/album selezionato verrà riprodotto dopo il brano attualmente in riproduzione.

NOTA

È possibile annullare il brano/album selezionato se si utilizzano funzioni diverse dalla modalità di ricerca collegamento (ad esempio avanzamento e riavvolgimento rapidi).

Controllo iPod

È possibile controllare l'unità mediante un iPod connesso.

I seguenti modelli di iPod non sono compatibili con questa funzione.

- iPod nano 1° generazione, iPod con video

1 Premere BAND/ → durante la riproduzione, quindi selezionare la modalità di controllo.

[CONTROL iPod]: la funzione iPod dell'unità può essere utilizzata dall'iPod collegato.

[CONTROL AUDIO]: la funzione iPod dell'unità può essere utilizzata solo mediante i pulsanti dell'unità. In questa modalità, l'iPod collegato non può essere acceso o spento.

NOTE

• Il passaggio dalla modalità di controllo a [CONTROL iPod] sospende la riproduzione del brano. Utilizzare l'iPod collegato per riprendere la riproduzione.
• Le seguenti operazioni continuano a essere accessibili dall'unità anche se la modalità di controllo è impostata su [CONTROL iPod].
• Pausa, avanzamento/riavvolgimento rapido, selezione brano/capitolo
• Il volume può essere regolato solo dall'unità.

Modalità app

È possibile ascoltare un'applicazione su un iPhone attraverso l'unità. In alcuni casi, è possibile controllare un'applicazione utilizzando l'unità.

Per dettagli sui dispositivi compatibili, visitare il nostro sito Web.

Importante

L'utilizzo di applicazioni di terze parti potrebbe comportare o richiedere di fornire informazioni personali di identificazione attraverso la creazione di un account utente o in altro modo e, per alcune applicazioni, attraverso l'invio di dati di geolocalizzazione.

TUTTE LE APPLICAZIONI DI TERZE PARTI SONO DI RESPONSABILITÀ ESCLUSIVA DEI RISPETTIVI FORNITORI, INCLUSI MA NON LIMITATAMENTE ALLA GESTIONE E SICUREZZA DEI DATI UTENTE E ALLE PROCEDURE DI TUTELA DELLA PRIVACY. ACCEDENDO AD APPLICAZIONI DI TERZE PARTI, SI ACCETTA DI ESAMINARE I TERMINI DEL SERVIZIO E I CRITERI SULLA PRIVACY DEI FORNITORI. SE NON SI ACCETTANO I TERMINI O I CRITERI DI QUALSIASI FORNITORE O NON SI ACCONSENTE, DOVE SIA APPLICABILE, ALL'USO DEI DATI DI GEOLOCALIZZAZIONE, NON UTILIZZARE TALI APPLICAZIONI DI TERZE PARTI.

Per gli utenti iPhone

Questa funzione è compatibile con iPhone e iPod touch® installati con iOS 5.0 o versioni successive.

NOTA

PIONEER NON È RESPONSABILE DELLE APP DI TERZE PARTI O DEI RELATIVI CONTENUTI, SENZA ALCUNA LIMITAZIONE ALL'ACCURATEZZA O ALLA COMPLETEZZA. IL CONTENUTO E LA FUNZIONALITÀ DI TALI APPLICAZIONI SONO DI SOLA RESPONSABILITÀ DEL FORNITORE DELLA APP.

Riproduzione di un'applicazione attraverso l'unità

1 Connettere l'unità con un dispositivo mobile.
- iPhone via USB (pagina 10)

2 Premere SRC/OFF per selezionare [APP].

3Utilizzare il dispositivo mobile per avviare l'applicazione.

Operazioni di base

È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 17).

Scopo Operazione
Selezionare una traccia Premere o .	|◀◀ ▶▶|
Avanzamento o avvolgimento rapido Tenere premuto o .	|◀◀ ▶▶|
Sospendere/riprendere la riproduzione Premere BAND/ . ↻

Spotify®

(MVH-S210DAB è compatibile solo con Spotify installato su iPhone.)

Spotify è un servizio di distribuzione musicale in streaming non affiliato con Pioneer.

Maggiori informazioni sono disponibili alla pagina http://www.spotify.com.

L'applicazione Spotify è disponibile per gli smartphone compatibili. Per informazioni aggiornate sulla compatibilità, visitare la pagina https://support.spotify.com/.

Per utilizzare Spotify durante la guida, per prima cosa scaricare la app Spotify sull'iPhone. È possibile effettuare il download da iTunes App Store. Scegliere un account gratuito o Premium a pagamento, all'interno della app o su spotify.com. Un account Premium offre molte più funzioni, come ad esempio l'ascolto offline.

Importante

• Questo prodotto include il software Spotify soggetto a licenze di terze parti consultabili qui: www.spotify.com/connect/third-party-licenses.
• Per informazioni sui Paesi e sulle regioni in cui è possibile utilizzare Spotify, dare un'occhiata a https://www.spotify.com/us/select-your-country/.

Ascoltare Spotify

Prima dell'uso, aggiornare il firmware dell'applicazione Spotify alla versione più recente.

1 Connettere l'unità con un dispositivo mobile.

- iPhone via USB (pagina 10)

2 Premere SRC/OFF per selezionare [SPOTIFY].

3Avviare l'applicazione Spotify sul dispositivo mobile e avviare la riproduzione.

Operazioni di base

È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 17).

NOTA

Le operazioni disponibili variano in base al tipo di contenuti (brano/album/artista/playlist/radio) che si desidera riprodurre.

Scopo Operazione
Saltare una traccia Premere o .	|◄◄ | ►►
Cercare un brano da un elenco	1 Tenere premutoBASSper visualizzare l'elenco.2 Ruotare la ghieraM.C.per selezionare la categoria desiderata, quindi premere per confermare.3 Ruotare la ghieraM.C.per selezionare il file desiderato, quindi premere per confermare.La riproduzione si avvia.
Sospendere/riprendere la riproduzione Premere 4/PAUSE.
Pollice in su (solo per la radio) Premere 1/.	^
Pollice in giù (solo per la radio) Premere 2/.	√
Riproduzione casuale (solo per brano/album/artista/playlist)	Premere5/XX.
Riproduzione ripetuta (solo per brano/album/artista/playlist)	Premere6/→.
Avviare un canale radio in base al brano attualmente riprodotto.	1 Tenere premuto5/XXper avviare una radio.2Premere la ghieraM.C..• Questa funzione potrebbe non essere disponibile in base al brano selezionato.
Memorizzare le informazioni sul brano attualmente riprodotto.Rimuovere le informazioni memorizzate.	1 Tenere premuto3/S.Rtrv.Viene visualizzato [SAVE]/[UNSAVE].2Premere la ghieraM.C..

NOTA

Alcune funzioni di Spotify potrebbero non funzionare dall'unità.

Utilizzare Pioneer ARC APP

È possibile utilizzare l'unità dall'applicazione Pioneer ARC APP installata su un dispositivo iPhone/Android. In alcuni casi, è possibile controllare aspetti dell'applicazione utilizzando l'unità, quali selezione della sorgente, pausa e così via. Per dettagli sulle operazioni disponibili nell'applicazione, consultare la sezione di supporto dell'applicazione.

AVVERTENZA

Non tentare di utilizzare l'applicazione durante la guida. Assicurarsi di uscire dalla strada e parcheggiare il veicolo in un luogo sicuro prima di tentare di utilizzare i comandi sull'applicazione.

Per gli utenti iPhone

Questa funzione è compatibile con iPhone (iPhone 5 o successivo) e iPod touch installati con iOS 8.0 o versioni successive.

È possibile scaricare Pioneer ARC APP da iTunes App Store.

Per gli utenti di dispositivi Android

Questa funzione è compatibile con i dispositivi con Android OS 4.1 o versioni successive installate e inoltre supportano AOA (Android Open Accessory) 2.0.

È possibile scaricare Pioneer ARC APP su Google Play™.

NOTA

Alcuni dispositivi Android collegati via AOA 2.0 potrebbero non funzionare correttamente o emettere suoni a causa del proprio software, indipendentemente dalla versione del sistema operativo.

Effettuare una connessione con Pioneer ARC APP

Quando si effettua un collegamento con un dispositivo Android

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [SYSTEM], quindi premere per confermare.
3 Ruotare la ghiera M.C. per selezionare [ANDROID WIRED], quindi premere per confermare.
4 Ruotare la ghiera M.C. per selezionare [APP CONTROL], quindi premere per confermare.
5 Ruotare la ghiera M.C. per selezionare [P.APP AUTO ON], quindi premere per confermare.
6 Ruotare la ghiera M.C. per selezionare [ON], quindi premere per confermare.
7 Collegare l'unità con il dispositivo Android via USB.

Pioneer ARC APP sul dispositivo Android si avvia automaticamente.

NOTA

Nel caso in cui l'applicazione Pioneer ARC APP non sia ancora stata installata sul dispositivo Android, viene visualizzato un messaggio che richiede di installare l'applicazione sul dispositivo Android. Selezionare [OFF] in [P.APP AUTO ON] per annullare il messaggio (pagina 22).

Quando si effettua un collegamento con un iPhone

1 Collegare l'unità con l'iPhone via USB.
2 Premere SRC/OFF per selezionare qualsiasi sorgente.

3 Tenere premuta la ghiera M.C..

Pioneer ARC APP sull' iPhone viene avviata.

NOTA

Se il collegamento non riesce, avviare Pioneer ARC APP sull'iPhone.

Ascoltare musica su Android

1 Premere SRC/OFF per selezionare [ANDROID].

Operazioni di base

Scopo Operazione
Selezionare una traccia Premere o .	|◀◀ ▶▶|
Avanzamento o avvolgimento rapido Tenere	premuto o . |◀◀ ▶▶|
Sospendere/riprendere la riproduzione	Premere 4/PAUSE.
Sound retriever	Premere 3/S.Rtrv.[1]: efficace per velocità di compressione basse[2]: efficace per velocità di compressione alte

Impostazioni

È possibile regolare diverse impostazioni nel menu principale.

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare una delle seguenti categorie, quindi premere per confermare.

• Impostazioni FUNCTION (pagina 17)
• Impostazioni AUDIO (pagina 20)
• Impostazioni SYSTEM (pagina 21)
• Impostazioni ILLUMINATION (pagina 23)

3 Ruotare la ghiera M.C. per selezionare le opzioni, quindi premere per confermare.

Impostazioni FUNCTION

Le voci del menu variano a seconda della sorgente.

Voce del menu Descrizione
S.FOLLOW DAB[ON], [OFF] Cercare un altro ensemble che supporti il medesimo componente di servizio/stazione con una ricezione migliore. Nel caso in cui non sia possibile trovare un componente di servizio/ stazione alternativo o la ricezione rimane debole, l’unità passerà automaticamente a una trasmissione FM identica.
SOFTLINK*1*2 DAB[ON], [OFF] Se la ricezione del componente di servizio/ stazione ricevuto diventa debole, l’unità passa automaticamente a una stazione con trasmissione simile.
PROGRAM TYPE DAB[NEWS/INFO], [POPULAR],[CLASSICS],[OTHERS]	Consente di visualizzare le informazioni sul tipo di programma.
ENSEMBLE DAB	Consente di visualizzare l’elenco degli ensemble pertinenti.
FM SETTING RADIO[TALK], [STANDARD], [MUSIC] Corrispondenza del livello della qualità audio con le condizioni del segnale di trasmissione del segnale di banda FM. (Disponibile solo con banda FM selezionata.)
BSM RADIO	Memorizzare automaticamente le sei stazioni più forti sui pulsanti numerici (da 1/ ∧ a 6/ ⇌).
REGIONAL RADIO[ON], [OFF] Limitare la ricezione ai programmi regionali specifici quando è selezionato AF (ricerca frequenze alternative). (Disponibile solo con banda FM selezionata.)
LOCAL RADIOFM: [OFF], [LV1], [LV2], [LV3], [LV4] MW/LW: [OFF], [LV1], [LV2]	Limitare la stazione di sintonizzazione in base alla potenza del segnale.
TA	DAB RADIO
	[DAB+RDS TA] Ricevere le informazioni correnti sul traffico per DAB e RDS (DAB ha la priorità), se disponibili.
	[RDS TA ONLY] Ricevere le informazioni correnti sul traffico solo per RDS, se disponibili.
	[TA OFF] Consente di disabilitare questa funzione.
AF	RADIO
	[ON], [OFF] Consentire all’unità di risintonizzarsi su una frequenza differente fornendo la medesima stazione. (Disponibile solo con banda FM selezionata.)
NEWS	RADIO
	[ON], [OFF] Interrompere la sorgente attualmente selezionata con nuovi programmi. (Disponibile solo con banda FM selezionata.)
SEEK	RADIO
	[MAN], [PCH] Assegnare i pulsanti o per cercare le stazioni una a una (sintonizzazione manuale) o selezionare una stazione dai canali preimpostati.
SAVE	SPOTIFYMemorizzare le informazioni sul brano attualmente riprodotto nell’elenco musicale in Spotify.
UNSAVE	SPOTIFYRimuovere le informazioni memorizzate in [SAVE].
S.RTRV	USB iPod APP ANDROID SPOTIFY
	[1] (efficace per velocità di compressione basse), [2] (efficace per velocità di compressione alte), [OFF]Potenziare l’audio compresso e ripristinare il suono completo.
AUDIO BOOK	iPod
	[FASTER], [NORMAL], [SLOWER] Modificare la velocità di riproduzione. (Non disponibile quando [CONTROL iPod] è selezionato nella modalità di controllo.)
PAUSE	APP
	Sospendere o riprendere la riproduzione.

*1 Disponibile solo nelle aree in cui viene supportata la funzione [SOFTLINK].
*2 Non disponibile quando la funzione [S.FOLLOW] è disattivata.

Impostazioni AUDIO

Voce del menu Descrizione
FADER*1	Regolare il bilanciamento dell’altoparlante anteriore e posteriore.

BALANCE

Regolare il bilanciamento dell’altoparlante destro e sinistro.

EQ SETTING

[SUPER BASS], [POWERFUL],[DYNAMIC], [NATURAL], [VOCAL],[VIVID], [CUSTOM1], [CUSTOM2],[FLAT]	Selezionare o personalizzare la curva di equalizzazione.[CUSTOM1] può essere importato separatamente per ogni sorgente. Tuttavia, ognuna delle seguenti combinazioni viene impostata automaticamente sulla stessa impostazione.• USB, iPod, ANDROID, SPOTIFY e APP (iPhone)[CUSTOM2] è un’impostazione condivisa utilizzata per tutte le origini.
Selezionare una banda equalizzatore e il livello per un’ulteriore personalizzazione.Banda equalizzatore: [80HZ],[250HZ], [800HZ], [2.5KHZ],[8KHZ]Livello equalizzatore: da [+6] a [-6]

LOUDNESS

[OFF], [LOW], [MID], [HI] Compensare il suono chiaro a basso volume.

SUB.W*2

[NOR], [REV], [OFF] Selezionare la fase del subwoofer.

Voce del menu Descrizione
SUB.W CTRL*2*3
Frequenza di cutoff: [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]	Il subwoofer emette solo le frequenze inferiori a quelle presenti nell’intervallo selezionato.
Livello di output: da [-24] a [+6]
Livello di pendenza: [-12], [-24]

BASS BOOST

Da [0] a [+6] Selezionare il livello di incremento dei bassi.

HPF SETTING

Frequenza di cutoff: [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]
Dagli altoparlanti vengono emesse solo le frequenze superiori al cutoff del filtro passa alto (HPF).
Livello di pendenza: [-12], [-24]

SLA

Da [+4] a [-4] Regolare il volume del livello per ogni sorgente, fatta eccezione per FM. Ognuna delle seguenti combinazioni viene impostata automaticamente sulla stessa impostazione. • USB, iPod, ANDROID, SPOTIFY e APP (iPhone)

*1 Non disponibile quando [SUB.W/SUB.W] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL (pagina 6).
*2 Non disponibile quando [REAR/REAR] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL (pagina 6).
*3 Non disponibile quando [OFF] è selezionato in [SUB.W].

Impostazioni SYSTEM

È anche possibile accedere a questi menu quando l'unità è spenta.

Voce del menu Descrizione
LANGUAGE
[ENG](Inglese), [PYC](Russo), [TUR](Turco)	Selezionare la lingua per visualizzare le informazioni di testo di un file audio compresso.
CLOCK SET
	Impostare l’orologio (pagina 5).
12H/24H
[12H], [24H] Selezionare la notazione temporale.
SCROLL SET[ONCE], [LOOP], [OFF] Selezionare il modo di scorrimento del testonella finestra di visualizzazione.
AUTO PI[ON], [OFF] Cercare una stazione differente con la medesimaprogrammazione,anche se si utilizza unastazione preimpostata.
AUX[ON], [OFF] Impostare su [ON] quando si utilizza undispositivo ausiliario connesso all’unità.
SPOTIFY[ON], [OFF] Impostare su [ON] quando si utilizza la funzioneSpotify.
MUTE MODE[MUTE], [20dB ATT], [10dB ATT] Disattivare o attenuare automaticamente l’audioquando dall’apparecchiatura con funzione Muteviene ricevuto un segnale.
PW SAVE*[ON], [OFF] Ridurre il consumo della batteria.L’attivazione della sorgente è consentita solo sequesta funzione è attiva.
ANDROID WIRED[MEMORY], [APP CONTROL] Selezionare il metodo di connessione idoneo inbase al dispositivo Android.
P.APP AUTO ON[ON], [OFF]	Selezionare [ON] per avviare automaticamentePioneer ARC APP quando all’unità è collegato undispositivo Android mediante AOA. (Nondisponibile quando [MEMORY] è selezionato in[ANDROID WIRED].)
USB AUTO[ON], [OFF] Selezionare [ON] per passare automaticamentealla sorgente [USB] quando un dispositivo USB/iPod è collegato all’unità.Selezionare [OFF] quando un dispositivo USB/iPod è stato collegato all’unità solo per esserecaricato.

* [PW SAVE] è annullato se la batteria del veicolo è scollegata e dovrà essere riattivato una volta ricollegata la batteria. Quando [PW SAVE] è disattivato, in base ai metodi di connessione, l'unità può continuare a ricavare energia dalla batteria se l'interruttore di accensione del veicolo non dispone di una posizione ACC (accessorio).

Impostazioni ILLUMINATION

Voce del menu Descrizione

DIM SETTING

[SYNC CLOCK], [MANUAL] Selezionare il modo con cui cambiare la luminosità del display.

BRIGHTNESS

Da [1] a [10] Cambiare la luminosità del display.

La gamma di impostazioni disponibili varia in base a [DIM SETTING].

Informazioni aggiuntive

Risoluzione dei problemi

Il display torna automaticamente alla visualizzazione normale.

→Non è stata effettuata alcuna operazione per circa 30 secondi. –Eseguire un'operazione.

Il range della riproduzione ripetuta cambia in maniera inattesa.

→In base al range di riproduzione ripetuta, il range selezionato può cambiare quando viene selezionata un'altra cartella o traccia o durante l'avanzamento/riavvolgimento rapido. –Selezionare nuovamente il range di riproduzione ripetuta.

Una cartella secondaria non viene riprodotta.

→Non è possibile riprodurre le cartelle secondarie quando è selezionato [FLD] (ripetizione cartella). –Selezionare un altro range di riproduzione ripetuta.

Il suono è intermittente.

→Si sta utilizzando un dispositivo, come ad esempio un cellulare, che può provocare interferenze audio. -Allontanare dall'unità i dispositivi elettronici che possono causare interferenze.

Messaggi di errore

Comuni

AMP ERROR

→Unità non funzionante o collegamento altoparlante errato. →Il circuito protettivo è attivato.

-Verificare il collegamento degli altoparlanti. -Posizionare l'interruttore di accensione su OFF e nuovamente su ON. Se il messaggio rimane, contattare il rivenditore o una Stazione di servizio Pioneer per ottenere assistenza.

NO XXXX (NO TITLE, a esempio)

→Non sono presenti informazioni di testo incorporate. –Accendere il display o riprodurre un altro file o traccia.

Tuner DAB

ANTENNA ERROR

→Il collegamento dell'antenna è errato. -Verificare il collegamento dell'antenna. -Posizionare l'interruttore di accensione su OFF e nuovamente su ON. Se il messaggio rimane, contattare il rivenditore o una Stazione di servizio Pioneer per ottenere assistenza.

Dispositivo USB/iPod

FORMAT READ

→Può verificarsi un ritardo tra l’inizio della riproduzione e il momento in cui si inizia a udire il suono. –Attendere che il messaggio scompaia e ascoltare l’audio.

NO AUDIO

→Non sono presenti brani. - Trasferire i file audio al dispositivo USB ed effettuare la connessione. →Il dispositivo USB connesso ha la sicurezza abilitata. - Attenersi alle istruzioni del dispositivo USB per disattivare la sicurezza.

SKIPPED

→Il dispositivo USB connesso contiene file protetti da DRM.

–I file protetti vengono ignorati.

PROTECT

→Tutti i file sul dispositivo USB connesso hanno il DRM incorporato.

–Sostituire il dispositivo USB.

N/A USB

→Il dispositivo USB connesso non è supportato dall'unità.

–Scollegare il dispositivo e sostituirlo con un dispositivo USB compatibile.

HUB ERROR

→Il dispositivo USB connesso mediante un hub USB non è supportato dall'unità.

–Collegare il dispositivo USB direttamente all'unità utilizzando un cavo USB.

CHECK USB

→Il connettore USB o il cavo USB ha subito un corto circuito.

-Verificare che il connettore USB o il cavo USB non siano impigliati in qualcosa o danneggiati.

→Il dispositivo USB collegato consuma più della quantità di energia massima consentita.

–Scollegare il dispositivo USB e non utilizzarlo. Posizionare l'interruttore di accensione su OFF e nuovamente su ACC o ON. Collegare solo dispositivi USB conformi.

ERROR-19

→Comunicazione non riuscita.

-Effettuare una delle seguenti operazioni, quindi tornare alla sorgente USB.

- Scollegare il dispositivo USB.

• Passare a una sorgente diversa.

→Errore iPod.

-Scollegare il cavo dall'iPod. Una volta visualizzato il menu principale dell'iPod, ricollegare e reimpostare l'iPod.

ERROR-23

→Il dispositivo USB non è formattato correttamente.

-Formattare il dispositivo USB con FAT12, FAT16 o FAT32.

ERROR-16

→La versione firmware dell'iPod è obsoleta.

-Aggiornare la versione iPod.

→Errore iPod.

-Scollegare il cavo dall'iPod. Una volta visualizzato il menu principale dell'iPod, ricollegare e reimpostare l'iPod.

STOP

→Nell'elenco corrente non sono presenti brani.

- Selezionare un elenco che contenga dei brani.

NOT FOUND

→Nessun brano correlato.

-Trasferire i brani all'iPod.

APP

START UP APP

→L'applicazione non è ancora in esecuzione.

-Utilizzare il dispositivo mobile per avviare l'applicazione.

Spotify

CHECK APP

→Connessione all'applicazione Spotify non riuscita.

-Attenersi alle istruzioni visualizzate sullo schermo.

Linee guida di gestione Compatibilità audio

compresso

Dispositivo di archiviazione USB

• Le connessioni via hub USB non sono supportate.
• Fissare saldamente il dispositivo di archiviazione USB prima di guidare. Non lasciar cadere il dispositivo di archiviazione USB sul pavimento, in quanto potrebbe incastrarsi sotto il pedale del freno o dell'acceleratore.
• In base al dispositivo di archiviazione USB, potrebbero verificarsi i seguenti problemi.
  – Le operazioni possono variare.
  – Il dispositivo di archiviazione potrebbe non essere riconosciuto.
• I file potrebbero non essere riprodotti correttamente.
  – Il dispositivo può causare interferenze audio durante l'ascolto della radio.

iPod

• Non lasciare l'iPod in luoghi con temperature elevate.
• Fissare saldamente l'iPod durante la guida. Non lasciar cadere l'iPod sul pavimento, in quanto potrebbe incastrarsi sotto il pedale del freno o dell'acceleratore.
• Le impostazioni dell'iPod, come ad esempio equalizzatore e ripetizione della riproduzione, cambiano automaticamente quando l'iPod è collegato all'unità. Una volta scollegato l'iPod, tali impostazioni tornano alle impostazioni originali.

• Il testo incompatibile salvato sull'iPod non verrà visualizzato dall'unità.

• Per il nome cartella o per il nome file, è possibile visualizzare solo i primi 32 caratteri (inclusa l'estensione del file).

• L'unità potrebbe non funzionare correttamente in base all'applicazione utilizzata per decodificare i file WMA.
• Potrebbe verificarsi un leggero ritardo all'avvio della riproduzione dei file audio incorporati con i dati immagine o dei file audio memorizzati su un dispositivo USB con numerose gerarchie di cartelle.

ATTENZIONE

• Pioneer non può garantire la compatibilità con tutti i dispositivi di archiviazione di massa USB e non si assume alcuna responsabilità per eventuali perdite di dati su lettori multimediali, smartphone o altri dispositivi durante l'utilizzo del prodotto.
• Non lasciare i dischi o un dispositivo di archiviazione USB in luoghi soggetti a temperature elevate.

File WMA

Estensione file .wma
Velocità di trasmissione	Da 48 kbps a 320 kbps (CBR), da 48 kbps a 384 kbps (VBR)
Frequenza di campionamento	32 kHz, 44,1 kHz, 48 kHz
Windows MediaTM Audio Professional, Compressione dati senza perdita, Voce/ Streaming DRM/ Streaming con video	Non compatibile

File MP3

Estensione file .mp3
Velocità di trasmissione	Da 8 kbps a 320 kbps (CBR), VBR
Frequenza di campionamento	Da 8 kHz a 48 kHz (32 kHz, 44,1 kHz, 48 kHz per enfasi)
Versione tag ID3 compatibile	1.0, 1.1, 2.2, 2.3, 2.4 (la versione tag ID3 2.x ha la priorità sulla versione 1.x.)
Playlist M3u Non compatibile
MP3i (MP3 interattivo), mp3 PRO	Non compatibile

File WAV

- I formati file WAV non possono essere collegati via MTP.

Estensione file .wav
Bit di quantizzazione 8 e 16 (LPCM), 4 (MSADPCM)
Frequenza di campionamento	Da 16 kHz a 48 kHz (LPCM), 22,05 kHz e 44,1 kHz (MS ADPCM)

File AAC

Formato compatibile AAC codificato da iTunes
Estensione file .m4a
Frequenza di campionamento	Da 11,025 kHz a 48 kHz
Velocità di trasmissione	Da 16 kbps a 320 kbps, VBR
Compressione dati senza perdita Apple	Non compatibile
File AAC acquistato da iTunes Store (estensione file .m4p)	Non compatibile

Dispositivo USB

- Potrebbe verificarsi un leggero ritardo all'avvio della riproduzione dei file audio su un dispositivo di archiviazione USB con numerose gerarchie di cartelle.

Gerarchia cartella riproducibile	Fino a otto livelli (una gerarchia pratica presenta meno di due livelli).
Cartelle riproducibili Fino a	500
File riproducibili Fino a	15 000
Riproduzione di file protetti da copyright	Non compatibile
Dispositivo USB partizionato	È possibile riprodurre solo la prima partizione.

Compatibilità iPod

L'unità supporta solo i seguenti modelli di iPod. Le versioni precedenti potrebbero non essere supportate.

Realizzato per

-iPod touch (dalla 1° alla 6° generazione)
-iPod classic®
-iPod nano® (dalla 3° alla 7° generazione)
-iPhone 6s
- iPhone 6s Plus
-iPhone 6
-iPhone 6 Plus
-iPhone 5s
-iPhone 5c
-iPhone 5
-iPhone4s
-iPhone4
-iPhone3GS
-iPhone3G
-iPhone

• Le operazioni possono variare in base alla generazione e/o alla versione del software dell'iPod.
• Gli utenti iPod con connettore Lightning® devono utilizzare il cavo da Lightning a USB (in dotazione con l'iPod).
• Gli utenti dell'iPod con Dock Connector devono utilizzare CD-IU51. Per dettagli, consultare il rivenditore.
• Fare riferimento ai manuali dell'iPod per ottenere informazioni sulla compatibilità di file/formato.

- Audiolibri, Podcast: compatibile

ATTENZIONE

Pioneer declina ogni responsabilità per la perdita di dati sull'iPod, anche se i dati vengono persi durante l'utilizzo dell'unità.

Sequenza di file audio

Con questa unità, l'utente non può assegnare numeri di cartella e specificare le sequenze di riproduzione. La sequenza di file audio dipende dal dispositivo collegato.

Notare che i file nascosti in un dispositivo USB non possono essere riprodotti.

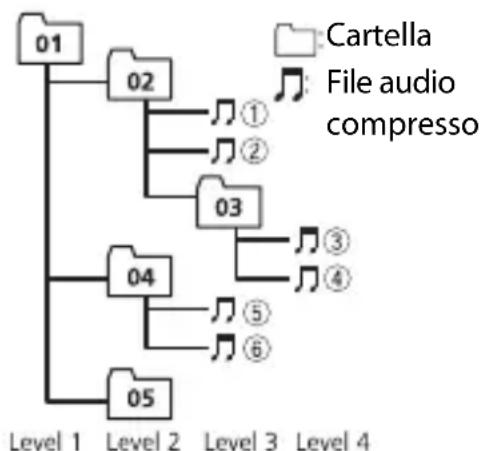

Esempio di gerarchia

Da 01 a 05: numero cartella
① a : sequenza di riproduzione

Copyright e marchio

iTunes

Apple ed iTunes sono marchi di fabbrica di Apple Inc., registrati negli Stati Uniti ed in altri Paesi.

WMA

Windows Media è un marchio di fabbrica o marchio di fabbrica depositato della Microsoft Corporation negli Stati Uniti ed in altri paesi.

Questo prodotto include tecnologie di proprietà della Microsoft Corporation e non è utilizzabile senza licenza della Microsoft Licensing, Inc.

iPhone, iPod e Lightning

L'uso del logo Made for Apple indica che un accessorio è stato progettato per essere collegato specificatamente al prodotto Apple identificato dal logo ed è stato certificato dallo sviluppatore per soddisfare gli standard di prestazioni Apple. Apple non è responsabile per il funzionamento del dispositivo o della sua conformità con gli standard normativi e di sicurezza.

Nota: l'uso di questo accessorio con un prodotto Apple può interessare le prestazioni wireless.

iPhone, iPod, iPod classic, iPod nano, iPod touch e Lightning sono marchi di Apple Inc., registrati negli USA e in altri paesi.

Google™, Google Play, Android

Google, Google Play e Android sono marchi di Google LLC.

Spotify®

SPOTIFY e il logo Spotify sono marchi registrati di Spotify AB. Sono necessari dispositivi digitali mobili compatibili e abbonamento premium, ove disponibili, vedere https://www.spotify.com.

Specifiche

Generali

Alimentazione: 14,4 V CC (da 10,8 V a 15,1 V consentiti)

Sistema di messa a terra: tipo negativo

Consumo di corrente massimo: 10,0 A

22 W × 4 (da 50 Hz a 15 000 Hz, 5 %

THD, 4 Ω di carico, entrambi i canali pilotati)

Impedenza di carico: 4 Ω (da 4 Ω a 8 Ω consentiti)

Livello di output massimo tensione preout: 2,0 V

Profilo loudness: +10 dB (100 Hz), +6,5 dB (10 kHz) (volume: -30 dB)

Equalizzatore (equalizzatore grafico a 5 b a n d e):

Frequenza: 80 Hz/250 Hz/800 Hz/

2,5 kHz/8 kHz

Campo di equalizzazione: ±12 dB (passo 2 dB)

Subwoofer (mono):

Frequenza: 50 Hz/63 Hz/80 Hz/

100 Hz/125 Hz/160 Hz/200 Hz

Guadagno: da +6 dB a -24 dB

Fase: normale/inversa

USB

Alimentazione massima: 1 A

USB Protocollo:

Formato di decodifica MP3: MPEG-1 e 2 Audio Layer 3

Formato di decodifica WMA: ver. 7, 8, 9, 9.1, 9.2 (audio a 2 canali)

Formato di decodifica AAC: MPEG-4 AAC (solo iTunes codificati) (ver. 10.6 e precedenti)

Formato segnale WAV: Linear PCM & MS ADPCM (non compresso)

Tuner FM

Intervallo di frequenza: da 87,5 MHz a 108,0 MHz

Sensibilità utilizzabile: 11 dBf (1,0 μV/75 Ω, mono, S/N: 30 dB)

Rapporto segnale-rumore: 72 dB (rete IEC-A)

Tuner MW

Intervallo di frequenza: da 531 kHz a 1 602 kHz

Sensibilità utilizzabile: 25 μV (S/N: 20 dB)

Rapporto segnale-rumore: 62 dB (rete IEC-A)

Tuner LW

Intervallo di frequenza: da 153 kHz a 281 kHz

Sensibilità utilizzabile: 28 μV (S/N: 20 dB)

Rapporto segnale-rumore: 62 dB (rete IEC-A)

Tuner DAB

Intervallo di frequenza (Banda III): da 174,928 MHz a 239,200 MHz (da 5 A a 13 F)

Intervallo di frequenza (banda L): da 1 452,960 MHz a 1 490,624 MHz (da LA a LW)

Sensibilità utilizzabile (Banda III): -100 dBm Sensibilità utilizzabile (Banda L): -100 dBm Rapporto segnale-rumore: 85 dB

NOTA

Caratteristiche tecniche e design sono soggetti a eventuali modifiche senza preavviso.

Índice
