MANUALE UTENTE DEH-S100UBA PIONEER

Manuale d'istruzioni

Il fabbricante, Pioneer, dichiara che il tipo di

apparecchiatura radio [°] è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.pioneer-car.eu/compliance

Español:

Prima di iniziare.... 2

Operazioni preliminari.... 3

Radio....5

CD/USB/AUX....6

Utilizzare Pioneer ARC APP 7

Impostazioni 8

Impostazioni FUNCTION......8

Impostazioni AUDIO 9

Impostazioni SYSTEM.... 10

Impostazioni ILLUMINATION.... 10

Connessioni/Installazione.... 11

Informazioni aggiuntive 13

Informazioni sul manuale:

- Nelle seguenti istruzioni, una memoria USB o un lettore audio USB viene denominato "dispositivo USB".

Prima di iniziare

Grazle per avere acquistato questo prodotto PIONEER

Per garantire un uso corretto, leggere attentamente questo manuale prima di utilizzare il prodotto. È fondamentale leggere e osservare le indicazioni di AVVERTENZA e ATTENZIONE del manuale. Tenere il manuale in un luogo sicuro e accessibile per future consultazioni.

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

Gli utenti privati dei Paesi membri dell'Unione Europea, della Svizzera e della Norvegia possono portare i propri prodotti elettronici gratuitamente presso i centri di raccolta specificati o presso il rivenditore al dettaglio (se l'acquisto è stato eseguito presso un rivenditore di questo tipo).

Per i Paesi non specificati in precedenza, contattare le autorità locali per informazioni sul corretto metodo di smaltimento.

In questo modo si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e riciclaggio necessari per prevenire i potenziali effetti negativi per l'ambiente e la salute umana.

AVVERTENZA

- Non cercare di installare o effettuare interventi di manutenzione sul prodotto. L'installazione o l'esecuzione di interventi di manutenzione sul prodotto da parte di persone sprovviste delle qualifiche o dell'esperienza richiesta per apparecchi elettronici e accessori automobilistici potrebbe risultare pericolosa ed esporre a rischi di scosse elettriche e di altre situazioni pericolose.

- Non cercare di utilizzare i comandi dell'unità durante la guida. Prima di utilizzare i comandi dell'unità, parcheggiare il velcolo in un luogo sicuro.

ATTENZIONE

- Non lasciare che l'unità entri in contatto con umidità e/o liquidi. Possono verificarsi scosse elettriche. Inoltre, in seguito al contatto con i liquidi possono verificarsi danni all'unità, fumo e surriscaldamento. - Mantenere sempre il volume basso abbastanza da poter udire i suoni provenienti dall'esterno. - Il CarStereo-Pass Pioneer può essere usato solo in Germania.

- Questo prodotto è stato sottoposto a valutazione in condizioni climatiche temperate e tropicali in conformità alla norma IEC 60065: Apparecchi audio, video ed apparecchi elettronici similari - Requisiti di sicurezza.

ATTENZIONE

Questo apparecchio è un prodotto al laser di Classe 1 secondo le norme di sicurezza dei prodotti al laser IEC 60825-1:2007.

PRODOTTO LASER DI CLASSE 1

In caso di problemi

Nel caso che questa unità non funzioni correttamente, contattare il rivenditore o il Centro di assistenza autorizzato PIONEER più vicino.

Operazioni preliminari

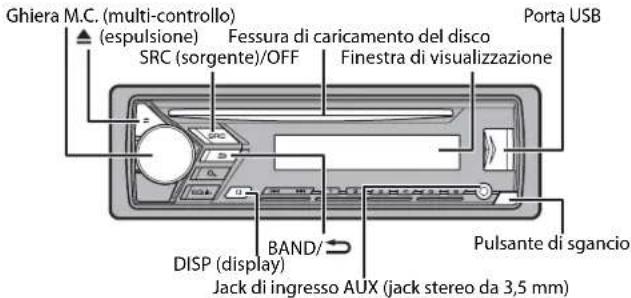

Funzionamento di base

DEH-S100UB/S100UBG/S100UBA/S100UBB/S101UB/S101UBG/S010UB

Ghiera M.C. (multi-controllo) (espulsione) Fessura di caricamento del disco SRC (sorgente)/OFF Finestra di visualizzazione Porta USB BAND/ DISP (display) Jack di ingresso AUX (jack stereo da 3,5 mm) Pulsante di sgancio

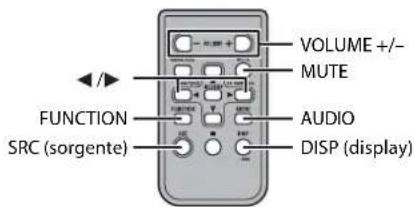

Telecomando

NOTA

Il telecomando è in dotazione solo per DEH-S101UB/S101UBG.

VOLUME +/- MUTE FUNCTION AUDIO SRC (sorgente) DISP (display)

Operazioni frequenti

I pulsanti disponibili variano in base all'unità.

Scopo	Operazione
	Unità di testa Telecomando
Accendere l'alimentazione*	Premere SRC/OFF per accendere l'alimentazione. Tenere premuto SRC/OFF per spegnere l'alimentazione.	Premere SRC per accendere l'alimentazione. Tenere premuto SRC per spegnere l'alimentazione.
Regolare il volume Ruotare la ghiera M. C..		Premere VOLUME + o -. Premere MUTE per disattivare il volume dell'unità. Premere nuovamente MUTE o premere VOLUME + o - per attivare il volume.
Selezionare una sorgente Premere ripetutamente SRC/OFF.		Premere ripetutamente SRC.
Cambiare la visualizzazione delle informazioni	Premere ripetutamente DISP.	Premere ripetutamente DISP.
Tornare alla precedente visualizzazione/elenco	Premere BAND/ ⚪ .	Premere ◀/► per selezionare la cartella successiva/precedente.
Tornare alla visualizzazione normale dal menu	Tenere premuto BAND/ ⚪ .	-

* Quando l'interlinea blu/bianca dell'unità è collegata al terminale di controllo relè dell'antenna automatica del veicolo, l'antenna del veicolo si estende quando la sorgente dell'unità è attivata. Per ritirare l'antenna, disattivare la sorgente.

Indicazione del display

Indicazione	Descrizione
Viene visualizzata quando esiste un livello inferiore del menu o della cartella.
P	Viene visualizzato quando si preme il pulsante
LOC Viene visualizzata quando è impostata la funzione di sintonizzazione automatica locale (pagina 8).
TP Viene visualizzata quando viene ricevuto un programma sul traffico.
TA Viene visualizzata quando è impostata la f unzione TA (annunci sul traffico) (pagina 8).
S.Rtrv	Viene visualizzata quando è impostata la funzione sound retriever (pagina 9).
XX	Viene visualizzata quando è impostata la riproduzione casuale.
↔	Viene visualizzata quando è impostata la ripetizione della riproduzione.

Rimozione del frontalino

Staccare il frontalino per evitarne il furto. Rimuovere tutti i cavi e i dispositivi collegati al frontalino e spegnere l'unità prima di staccarla.

Stacca Attacca

• Evitare di sottoporre il frontalino a forti urti.
• Mantenere il frontalino lontano da luce diretta del sole e alte temperature.
• Conservare sempre il frontalino staccato in una custodia protettiva o in borsa.

Preparazione del telecomando

Prima dell'uso, rimuovere il foglio isolante.

Come sostituire la batteria

Inserire la batteria CR2025 (3 V) con i poli positivi (+) e negativi (-) orientati correttamente.

AVVERTENZA

• Non ingerire la batteria: rischio di ustione chimica.
(Il telecomando in dotazione con) Questo prodotto contiene una batteria a celle a forma di bottone/moneta. Se la batteria a celle a forma di bottone/moneta venisse ingerita, nell'arco di sole 2 ore potrebbe produrre ustioni interne gravissime, potendo anche provocare la morte.
Tenere le batterie nuove o usate lontane dalla portata dei bambini.
Se l'alloggiamento della batteria non è correttamente chiuso, interrompere subito l'uso del prodotto, allontanandolo dalla portata dei bambini.
In caso di ingestione o di ogni altra forma di inserimento della batteria all'interno del corpo, contattare immediatamente un medico.
- Non esporre le batterie o il telecomando a calore eccessivo come luce solare diretta o fuoco.

ATTENZIONE

• In caso di sostituzione errata della batteria, esiste il potenziale pericolo di esplosione. Quando si sostituisce la batteria, sostituirla con una dello stesso tipo.
• Non maneggiare o conservare la batteria con strumenti o attrezzi metallici.
• Se la batteria perde, rimuovere la batteria e pulire completamente il telecomando. Quindi, installare una nuova batteria.
• Smaltire le batterie usate in conformità con le normative in vigore o con i regolamenti degli enti pubblici ambientali applicabili nel proprio paese/area.

Importante

• Non conservare il telecomando a temperature elevate o alla luce solare diretta.
• Non lasciar cadere il telecomando sul pavimento, in quanto potrebbe incastrarsi sotto il pedale del freno o dell'acceleratore.

Menu di configurazione

Quando, dopo l'installazione, si imposta l'interruttore di accensione su ON, sul display viene visualizzato [SET UP :YES].

1 Premere la ghiera M.C..

Il menu di configurazione scompare dopo 30 secondi di attività. Se si desidera effettuare l'impostazione in seguito, ruotare la ghiera M.C. per selezionare [NO], quindi premere per confermare.

2 Ruotare la ghiera M.C. per selezionare le opzioni, quindi premere per confermare. Per passare all'opzione di menu successiva, confermare la selezione.

Voce del menu Descrizione
LANGUAGE Selezionare [ENG](Inglese), [PYC](Russo), [TUR](Turco)	la lingua per visualizzare le informazioni di testo di un file audio compresso.
CLOCK SET Impostare l'orologio.
FM STEP Selezionare il passo di frequenza FM tra 100 kHz o 50 kHz.[100], [50]

3 [QUIT :YES] viene visualizzato quando sono state effettuate tutte le impostazioni. Per tornare alla prima voce del menu di configurazione, ruotare la ghiera M.C. per selezionare [QUIT :NO], quindi premere per confermare.

4 Premere la ghiera M.C. per confermare le impostazioni.

NOTE

- È possibile annullare l'impostazione del menu premendo SRC/OFF.

- Tall impostazioni possono essere effettuate in qualsiasi momento dalle impostazioni SYSTEM (pagina 10) e dalle impostazioni INITIAL (pagina 5).

Annullamento della visualizzazione di dimostrazione (DEMO OFF)

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [SYSTEM], quindi premere per confermare.
3 Ruotare la ghiera M.C. per selezionare [DEMO OFF], quindi premere per confermare.
4 Ruotare la ghiera M.C. per selezionare [YES], quindi premere per confermare.

Impostazioni INITIAL

1 Tenere premuto SRC/OFF finché l'unità si spegne.

2 Tenere premuto SRC/OFF per visualizzare il menu principale.
3 Ruotare la ghiera M.C. per selezionare [INITIAL], quindi premere per confermare.
4 Ruotare la ghiera M.C. per selezionare un'opzione, quindi premere per confermare.

NOTA

Le opzioni variano in base all'unità.

Voce del menu Descrizione
FM STEP Selezionare il passo di frequenza FM tra 100 kHz o 50 kHz.[100], [50]
SP-P/O MODE Selezionare in presenza di un altoparlante full-range collegato [REAR/SUB.W]alle interlinee di uscita dell'altoparlante posteriore e di un subwoofer collegato a un'uscita RCA.
[SUB.W/SUB.W]	Selezionare in presenza di un subwoofer passivo collegato direttamente alle interlinee di uscita dell'altoparlante posteriore e di un subwoofer collegato all'uscita RCA.
[REAR/REAR] Selezionare in presenza di altoparlanti full-range collegati alle interlinee di uscita dell'altoparlante posteriore e all'uscita RCA.In presenza di un altoparlante full-range collegato alle interlinee di uscita dell'altoparlante posteriore e l'uscita RCA non viene utilizzata, è possibile selezionare [REAR/SUB.W] o [REAR/REAR].
S/W UPDATE Selezionare per confermare le più recenti informazioni di [SYSTEM INFO]sistema sull'unità.
[SYSTEM UPDATE] Selezionare per aggiornare l'unità al software più recente e avviare le impostazioni dell'unità. Per dettagli sul software più recente e sull'aggiornamento, visitare il nostro sito Web.
SYSTEM RESET [YES], [NO]	Selezionare [YES] per avviare le impostazioni dell'unità. L'unità verrà riavviata automaticamente.(Alcune impostazioni possono essere mantenute anche dopo la reimpostazione dell'unità.)

Radio

Le frequenze del tuner sull'unità sono distribuite per l'utilizzo in Europa occidentale, Asia, Medio oriente, Africa e Oceania. L'utilizzo in altre aree può provocare una scarsa ricezione. La funzione RDS (radio data system) funziona solo nelle aree di trasmissione dei segnali RDS per le stazioni FM.

Ricezione delle stazioni preimpostate

1 Premere SRC/OFF per selezionare [RADIO].
2 Premere BAND/ ⊃ per selezionare la banda [FM1], [FM2], [FM3], [MW] o [LW].
3 Premere un pulsante numerico (da 1/ ∧ a 6/ ⇌).

TIP

I pulsanti ◀◀◀/▶▶ possono anche essere utilizzati per selezionare una stazione preimpostata quando [SEEK] è impostato su [PCH] nelle impostazioni FUNCTION (pagina 9).

Le sei stazioni più forti vengono memorizzate sui pulsanti numerici (da 1/ ∧ a 6/ ⇌).

1 Una volta selezionata la banda, premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [FUNCTION], quindi premere per confermare.
3 Ruotare la ghiera M.C. per selezionare [BSM], quindi premere per confermare.

Per cercare manualmente una stazione

1 Una volta selezionata la banda, premere ◀◀◀/▶▶▶ per selezionare una stazione. Tenere premuto ◀◀◀/▶▶▶, quindi rilasciarlo per cercare una stazione disponibile. La scansione termina quando l'unità riceve una stazione. Per annullare la sintonizzazione, premere ◀◀◀/▶▶▶

NOTA

[SEEK] deve essere impostato su [MAN] nelle impostazioni FUNCTION (pagina 9).

Per memorizzare manualmente le stazioni

1 Durante la ricezione della stazione che si desidera memorizzare, tenere premuto uno dei pulsanti numerici (da 1/∧ a 6/⇌) fino a quando non smette di lampeggiare.

Utilizzo delle funzioni PTY

L'unità cerca una stazione per informazione PTY (tipo di programma).

1Premere durante la ricezione FM.

2 Ruotare la ghiera M.C. per selezionare un tipo di programma da [NEWS/INFO], [POPULAR], [CLASSICS] o [OTHERS].
3 Premere la ghiera M.C.. L'unità inizia a cercare una stazione. Una volta trovata, viene visualizzato il relativo nome di servizio del programma.

NOTE

• Per annullare la ricerca, premere la ghiera M.C.
- Il programma di alcune stazioni può differire da quanto indicato dal PTY trasmesso.
- Se non viene trasmessa alcuna stazione per il tipo di programma che si sta cercando, viene visualizzato [NOT FOUND] per circa due secondi, quindi il tuner torna alla stazione originale.

CD/USB/AUX

Riproduzione

Scollegare le cuffie dal dispositivo prima di collegarlo all'unità.

CD

1 Inserire un disco nella fessura di caricamento con l'etichetta rivolta verso l'alto.
Per espellere un disco, per prima cosa interrompere la riproduzione, quindi premere ▲

Dispositivi USB (incluso Android™)

1 Aprire il coperchio della porta USB.

2 Collegare il dispositivo USB utilizzando un cavo idoneo.

NOTA

Per passare automaticamente alla sorgente [USB] quando un dispositivo USB è collegato all'unità, impostare [USB AUTO] su [ON] nelle impostazioni SYSTEM (pagina 10).

ATTENZIONE

Utilizzare un cavo Pioneer USB opzionale (CD-U50E) per collegare il dispositivo USB in quanto ogni dispositivo collegato direttamente all'unità sporge e può risultare pericoloso.

Prima di rimuovere il dispositivo, interrompere la riproduzione.

Connessioni AOA

Per dettagli sulla connessione AOA, consultare pagina 7.

Connessione MTP

Un dispositivo installato con Android OS 4.0 o versioni successive, può essere collegato all'unità via MTP, utilizzando il cavo in dotazione con il dispositivo. Tuttavia, in base al dispositivo connesso e al numero di file nel dispositivo, i brani/file audio potrebbero non essere riprodotti via MTP. Notare che la connessione MTP non è compatibile con i formati file WAV e FLAC.

NOTA

Se si utilizza una connessione MTP, impostare [ANDROID WIRED] su [MEMORY] nelle impostazioni SYSTEM (pagina 10).

AUX

1 Inserire la spina mini stereo nel jack di ingresso AUX.

2 Premere SRC/OFF per selezionare [AUX] come sorgente.

NOTA

Se [AUX] è impostato su [OFF] nelle impostazioni SYSTEM, non è possibile selezionare [AUX] come sorgente (pagina 10).

Operazioni

È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 8).

Si prega di notare che le seguenti operazioni non funzionano su un dispositivo AUX. Per utilizzare un dispositivo AUX, utilizzare il dispositivo stesso.

Scopo Operazione
Selezionare una cartella*1	Premere 1/ ∧ o 2/ √.
Selezionare una traccia/brano (capitolo)	Premere ◀◀ o ▶▶.
Avanzamento o avvolgimento rapido*2	Tenere premuto ◀◀ o ▶▶.
Cercare un file da un elenco	1 Premere 🔒 per visualizzare l'elenco.2Ruo tare la ghiera M.C. per selezionare il nome file desiderato (cartella) o la categoria, quindi premere per confermare.3Ruo tare la ghiera M.C. per selezionare il file desiderato, quindi premere per confermare.Viene avviata la riproduzione.
Visualizzare un elenco di file nella cartella/categoria selezionata*1	Premere la ghiera M.C. quando viene selezionata una cartella/categoria.
Riprodurre un brano nella cartella/categoria sel ezionata*1	Tenere premuto la ghiera M.C. quando viene selezionata una cartella/categoria.
Ripetere la riproduzione	Premere 6/ ⇌.
Riproduzione casuale	Premere 5/ ✗.

Scopo Operazione
Sospendere/riprendere la riproduzione	Premere 4/PAUSE.
Sound retriever*1	Premere 3/S.Rtrv.[1]: efficace per velocità di compressione basse[2]: efficace per velocità di compressione alte
Tornare alla cartella principale (solo CD/US B)*1	Tenere premuto
Passare da audio compresso a CD-DA (solo CD)	PremereBAND/☐.
Cambiare le unità nel dispositivo USB (dispositivi che supportano solo il protocollo di classe dispositivo di archiviazione di massa USB)	PremereBAND/☐.

*1 Solo file audio compressi
*2 Quando si utilizza la funzione di avanzamento o avvolgimento rapido durante la riproduzione di un file VBR, la durata della riproduzione indicata potrebbe non essere corretta.

Utilizzare Pioneer ARC APP

È possibile utilizzare l'unità da Pioneer ARC APP installata su un dispositivo Android. In alcuni casi, è possibile controllare aspetti dell'applicazione utilizzando l'unità, quali selezione della sorgente, pausa e così via.

Per dettagli sulle operazioni disponibili nell'applicazione, consultare la sezione di supporto dell'applicazione.

AVVERTENZA

Non tentare di utilizzare l'applicazione durante la guida. Assicurarsi di uscire dalla strada e parcheggiare il veicolo in un luogo sicuro prima di tentare di utilizzare i comandi sull'applicazione.

Per gli utenti di dispositivi Android

Questa funzione è compatibile con i dispositivi con Android OS 4.1 o versioni successive installate e inoltre supportano AOA (Android Open Accessory) 2.0.

È possibile scaricare Pioneer ARC APP su Google Play™.

NOTA

Alcuni dispositivi Android collegati via AOA 2.0 potrebbero non funzionare correttamente o emettere suoni a causa del proprio software, indipendentemente dalla versione del sistema operativo.

Effettuare una connessione con Pioneer ARC APP

1 Connettere l'unità con un dispositivo mobile. • Dispositivo Android via USB (pagina 6)
2 Premere la ghiera M.C. per visualizzare il menu principale.
3 Ruotare la ghiera M.C. per selezionare [SYSTEM], quindi premere per confermare.
4 Ruotare la ghiera M.C. per selezionare [ANDROID WIRED], quindi premere per confermare.
5 Ruotare la ghiera M.C. per selezionare [APP CONTROL] per un dispositivo Android connesso via USB.

Se si seleziona [ON] in [P.APP AUTO ON] (pagina 10), Pioneer ARC APP sul dispositivo Android si avvia automaticamente e tutti i passaggi sono stati completati.

NOTA

Se Pioneer ARC APP non è ancora stato installato sul dispositivo Android, viene visualizzato un messaggio che richiede di installare l'applicazione sul dispositivo Android. Selezionare [OFF] in [P.APP AUTO ON] per annullare il messaggio (pagina 10).

6 Premere SRC/OFF per selezionare qualsiasi sorgente.
7 Avviare Pioneer ARC APP sul dispositivo mobile.

Ascoltare musica su Android

1 Premere SRC/OFF per selezionare [ANDROID].

Operazioni di base

Scopo Operazione
Selezionare una traccia	Premere ◀◀◀ o ▶▶▶.
Avanzamento o avvolgimento rapido	Tenere premuto ◀◀◀ o ▶▶▶.
Sospendere/riprendere la riproduzione	Premere 4/PAUSE.
Sound retriever	Premere 3/S.Rtrv.[1]: efficace per velocità di compressione basse[2]: efficace per velocità di compressione alte

Impostazioni

È possibile regolare diverse impostazioni nel menu principale.

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare una delle seguenti categorie, quindi premere per confermare.

• Impostazioni FUNCTION (pagina 8)
• Impostazioni AUDIO (pagina 9)
  • Impostazioni SYSTEM (pagina 10)
• Impostazioni ILLUMINATION (pagina 10)

3 Ruotare la ghiera M.C. per selezionare le opzioni, quindi premere per confermare.

Impostazioni FUNCTION

Le voci del menu variano a seconda della sorgente.

Voce del menu Descrizione

FM SETTING [TALK], [STANDARD], [MUSIC] Corrispondenza del livello della qualità audio con le condizioni del segnale di trasmissione del segnale di banda FM. (Disponibile solo con banda FM selezionata.)
BSM RADIO	Memorizzare automaticamente le sei stazioni più forti sui pulsanti numerici (da 1/ ∧ a 6/ ⇌).
REGIONAL RADIO[ON], [OFF]	Limitare la ricezione ai programmi regionali specifici quando è selezionato AF (ricerca frequenze alternative). (Disponibile solo con banda FM selezionata.)
LOCAL RADIOFM: [OFF], [LV1], [LV2], [LV3], [LV4]MW/LW: [OFF], [LV1], [LV2]	Limitare la stazione di sintonizzazione in base alla potenza del segnale.
TARADIO[ON], [OFF]	Ricevere le informazioni correnti sul traffico, se disponibili. (Disponibile solo con banda FM selezionata.)

Voce del menu Descrizione

AF RADIO[ON], [OFF] Consentire all'unità di risintonizzarsi su unafrequenza differente fornendo la medesimastazione. (Disponibile solo con banda FMselezionata.)
NEWS RADIO[ON], [OFF] Interrompere la sorgente attualmenteselezionata con nuovi programmi. (Disponibilesolo con banda FM selezionata.)
SEEK RADIO[MAN], [PCH]	Assegnare i pulsanti ◀◀◀ o ▶▶▶ per cercare lestazioni una a una (sintonizzazione manuale) oselezionare una stazione dai canali preimpostati.
S.RTRV CD USB ANDROID[1] (efficace per velocità dicompressione basse),[2] (efficace per velocità dicompressione alte),[OFF]	Potenziare l'audio compresso e ripristinare illsuono completo.Non disponibile quando:Viene riprodotto CD-DA/CD-TEXT.Viene riprodotto il file FLAC.

Impostazioni AUDIO

Voce del menu Descrizione
FADER*1	Regolare il bilanciamento dell'altoparlante anteriore e posteriore.
BALANCE	Regolare il bilanciamento dell'altoparlante destro e sinistro.

Voce del menu Descrizione

EQ SETTING
[SUPER BASS], [POWERFUL],[NATURAL], [VOCAL], [CUSTOM1],[CUSTOM2], [FLAT]	Selezionare o personalizzare la curva diequalizzazione.[CUSTOM1] può essere importatoseparatamente per ogni sorgente. Tuttavia,ognuna delle seguenti combinazioni vieneimpostata automaticamente sulla stessaimpostazione.[CUSTOM2] è un'impostazione condivisabitilizzata per tutte le origini.È possibile commutare l'equalizzatore anchepremendo ripetutamente EQ
Selezionare una bandaequalizzatore e il livello perun'ulteriore personalizzazione.Banda equalizzatore: [80HZ],[250HZ], [800HZ], [2.5KHZ],[8KHZ]Livello equalizzatore: da [+6] a[-6]

LOUDNESS

[OFF], [LOW], [MID], [HI] Compensare il suono chiaro a basso volume.
SUB.W*2[NOR], [REV], [OFF] Selezionare la fase del subwoofer.
SUB.W CTRL*2*3Frequenza di cutoff:[50HZ],[63HZ], [80HZ], [100HZ], [125HZ],[160HZ], [200HZ]Livello di output: da [-24] a [+6]Livello di pendenza: [-12], [-24]	Il subwoofer emette solo le frequenze inferiori aquelle presenti nell'intervallo selezionato.

BASS BOOST

Da [0] a [+6] Selezionare il livello di incremento dei bassi.
HPF SETTING
Frequenza di cutoff: [O FF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]Livello di pendenza: [-12], [-24]	Dagli altoparlanti vengono emesse solo le frequenze superiori al cutoff del filtro passa alto (HPF).
SLA
Da [+4] a [-4]	Regolare il volume del livello per ogni sorgente, fatta eccezione per FM.

*1 Non disponibile quando [SUB.W/SUB.W] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL (pagina 5).

*2 Non disponibile quando [REAR/REAR] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL (pagina 5).

*3 Non disponibile quando [OFF] è selezionato in [SUB.W].

Impostazioni SYSTEM

È anche possibile accedere a questi menu quando l'unità è spenta.

Voce del menu Descrizione
LANGUAGE[ENG](Inglese), [PYC](Russo), [TUR](Turco)	Selezionare la lingua per visualizzare le informazioni di testo di un file audio compresso.
CLOCK SET	Impostare l'orologio (pagina 5).
12H/24H[12H], [24H] Selezionare la notazione temporale.
AUTO PI[ON], [OFF] Cercare una stazione differente con la medesima programmazione, anche se si utilizza una stazione preimpostata.
AUX[ON], [OFF] Impostare su [ON] quando si utilizza un dispositivo ausiliario connesso all'unità.
MUTE MODE (non disponibile per DEH-S100UBA)[MUTE], [20dB ATT], [10dB ATT] Disattivare o attenuare automaticamente l'audio quando dall'apparecchiatura con funzione Mute viene ricevuto un segnale.
PW SAVE*[ON], [OFF] Ridurre il consumo della batteria.L'attivazione della sorgente è consentita solo se questa funzione è attiva.
ANDROID WIRED[MEMORY], [APP CONTROL] Selezionare il metodo di connessione idoneo in base al dispositivo Android.
P.APP AUTO ON[ON], [OFF]	Selezionare [ON] per avviare automaticamente Pioneer ARC APP quando all'unità è collegato un dispositivo Android mediante AOA. (Non disponibile quando [MEMORY] è selezionato in [ANDROID WIRED].)

Voce del menu Descrizione

USB AUTO

[ON], [OFF] Selezionare [ON] per passare automaticamente alla sorgente [USB] quando un dispositivo USB è collegato all'unità.Selezionare [OFF] quando un dispositivo USB è stato collegato all'unità solo per essere caricato.

* [PW SAVE] è annullato se la batteria del veicolo è scollegata e dovrà essere riattivato una volta ricollegata la batteria. Quando [PW SAVE] è disattivato, in base ai metodi di connessione, l'unità può continuare a ricavare energia dalla batteria se l'interruttore di accensione del veicolo non dispone di una posizione ACC (accessorio).

Impostazioni ILLUMINATION

Voce del menu Descrizione

DIM SETTING[SYNC CLOCK], [MANUAL] Cambiare la luminosità del display.

BRIGHTNESSDa [1] a [10] Cambiare la luminosità del display.La gamma di impostazioni disponibili varia inb ase a [DIM SETTING].

Connessioni/Installazione

Connessioni

Importante

- Durante l'installazione dell'unità su un veicolo privo di posizione ACC (accessorio) sull'interruttore di accensione, il mancato collegamento del cavo rosso al terminale che rileva il funzionamento del tasto di accensione può provocare il consumo della batteria.

Senza posizione ACC

Posizione ACC

• Se questa unità venisse, utilizzata in condizioni diverse dalle seguenti, potrebbero verificarsi incendi o malfunzionamenti.
  -Veicoli con batteria da 12 volt e messa a terra negativa.
• Quando l'uscita dell'altoparlante viene utilizzata da 4 canali, usare altoparlanti oltre 50 W (potenza in entrata massima) e tra 4 Ω e 8 Ω (valore di impedenza). Per questa unità, non utilizzare altoparlanti con valore di impedenza compreso tra 1 Ω e 3 Ω.
  -Quando l'uscita dell'altoparlante posteriore viene utilizzata da un subwoofer da 2 Ω, usare altoparlanti oltre 70 W (potenza in entrata massima). * Fare riferimento alle connessioni per un metodo di connessione.
• Per evitare cortocircuiti, surriscaldamento e malfunzionamenti, assicurarsi di attenersi alla seguente procedura.
• Scollegare il terminale negativo della batteria prima dell'installazione.
• Fissare il cablaggio con fascette o nastro ad esivo. Avvolgere nastro adesivo

intorno cablaggio che entra in contatto con le parti metalliche per proteggere i cavi.

• Posizionare tutti i cavi lontano dalle parti in movimento, come ad esempio la leva del cambio e le guide dei sedili.
• Posizionare tutti i cavi lontano da luoghi caldi, come ad esempio vicino alle bocchette del riscaldamento.
• Non collegare il cavo giallo alla batteria facendolo passare attraverso il foro del vano motore.

- Coprire tutti i connettori per cavi scollegati con nastro isolante. - Non accorciare i cavi.

- Non tagliare mai l'isolamento del cavo di alimentazione dell'unità al fine di condividere la potenza con altri dispositivi. La capacità corrente del cavo è limitata.

- Utilizzare un fusibile dal valore prescritto.

- Non collegare il cavo negativo dell'altoparlante direttamente alla messa a terra.

- Non unire mai i cavi negativi di diversi al toparlanti.

• Quando l'unità è accesa, i segnali di controllo vengono inviati attraverso il cavo blu/bianco. Collegare il cavo al telecomando di sistema di un amplificatore di potenza esterno o al terminale di controllo relè dell'antenna automatica del veicolo (max. 300 mA 12 V CC). Se il veicolo è dotato di un'antenna da vetro, collegarla al terminale di alimentazione del booster.
• Non collegare il cavo blu/bianco al terminale di alimentazione di un amplificatore di potenza esterno. Inoltre, non collegarlo al terminale di alimentazione dell'antenna automatica. Questa operazione può provocare

l'esaurimento della batteria o un malfunzionamento.

• Il cavo nero è la messa a terra. I cavi di messa a terra per l'unità e per altre apparecchiature (in particolare prodotti ad alta corrente, come ad esempio amplificatori di potenza) devono essere collegati separatamente. In caso contrario, un distacco accidentale può provocare incendi o malfunzionamenti.
• Il simbolo grafico situato sul prodotto significa corrente continua.

L'un ità

① Ingresso cavo di alimentazione
② Uscita posteriore o uscita subwoofer
③ Ingresso antenna
④ Fusibile (10 A)
⑤ Ingresso remoto cablato (non disponibile per DEH-S100UBA) È possibile collegare un adattatore per il telecomando cablato (venduto separatamente).

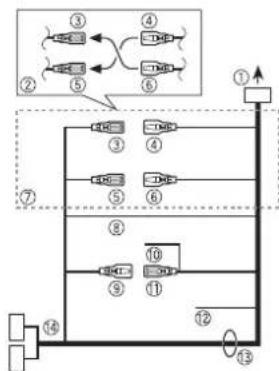

Cavo di alimentazione

① All'ingresso del cavo di alimentazione
② In base al veicolo, la funzione di e ^3 ⑤ può variare. In questo caso, assicurarsi di collegare ④ a ⑤ e ⑥ a ③.
③ Giallo

Backup (o accessorio)

④ Giallo
Effettuare la connessione a un terminale di alimentazione costante pari a 12 V.
⑤ Rosso

Accessorio (o backup)

⑥ Rosso
Effettuare la connessione a un terminale controllato dall'interruttore di accensione (12 V CC).
⑦ Collegare tra loro le interlinee del medesimo colore.
⑧ Nero (messa a terra telaio)
⑨ Blu/bianco

La posizione del pin del connettore ISO varia in base al tipo di veicolo. Collegare

⑨ e quando il Pin 5 è di tipo controllo antenna. In un altro tipo di veicolo, non collegare mai ⓔ.

10 Blu/bianco

Effettuare il collegamento al terminale di controllo del sistema dell'amplificatore di potenza (max. 300 mA 12 V CC).

⑪ Blu/bianco Effettuare il collegamento al terminale di controllo relè dell'antenna automatica (max. 300 mA 12 V CC).

12 Giallo/nero (non disponibile per DEH-S100UBA) Se si utilizza l'apparecchiatura con funzione Mute, collegare l'interlinea all'interlinea Audio Mute dell'apparecchiatura. In caso contrarico tenere l'interlinea Audio Mute priva di collegamenti.

13 Interlinee altoparlante Bianco: anteriore sinistra ⊕ Bianco/nero: anteriore sinistra ⊖ Grigio: anteriore destra ⊕ Grigio/nero: anteriore destra ⊖ Verde: posteriore sinistra ⊙ subwoofer ⊕ Verde/nero: posteriore sinistra ⊙ subwoofer ⊖ Viola: posteriore destra ⊙ subwoofer

Viola/nero: posteriore destra o subwoofer

⑭ Connettore ISO In alcuni veicoli, il connettore ISO può essere diviso in due. In questo caso, assicurarsi di collegare entrambi i connettori.

NOTE

• Cambiare il menu iniziale dell'unità. Fare riferimento a SP-P/O MODE. L'uscita subwoofer dell'unità è monofonica.
• Quando si utilizza un subwoofer da 2 Ω, assicurarsi di collegare il subwoofer alle interlinee viola e viola/nero dell'unità. Non collegare nulla alle interlinee verde e verde/nero.

Amplificatore di potenza

(venduto separatamente)

Eseguire questi collegamenti quando si utilizza un amplificatore opzionale.

① Telecomando di sistema Effettuare la connessione al cavo blu/bianco.
② Amplificatore di potenza (venduto separatamente)
③ Effettuare la connessione con cavi RCA (venduti separatamente)
④ All'uscita posteriore o all'uscita subwoofer
⑤Altoparlante posteriore o subwoofer

Installazione

Importante

• Verificare tutti i collegamenti e i sistemi prima dell'installazione finale.
• Non utilizzare parti non autorizzate, in quanto possono provocare malfunzionamenti.
• Se l'installazione richiede la foratura o altre modifiche del veicolo, consultare il rivenditore.
• Non installare l'unità se:
• può interferire con il funzionamento dei veicolo.
• può causare lesioni ai passeggeri in caso di arresto improvviso.
• In caso di surriscaldamento, il laser semiconduttore può subire danni. Installare l'unità lontano da luoghi caldi, come ad esempio vicino alle bocchette del riscaldamento.
  • È possibile ottenere prestazioni ottimali quando

l'unità viene installata con un'angolazione inferiore ai 60°.

- Durante l'installazione, per garantire la corretta dispersione del calore quando si utilizza l'unità, accertarsi di lasciare ampio spazio dietro il pannello posteriore e avvolgere i cavi allentati in modo che non blocchino le aperture.

Lasciare ampio spazio

Installazione a montaggio DIN

1 Inserire il riduttore di montaggio in dotazione nel cruscotto.
2 Fissare il riduttore di montaggio utilizzando un cacciavite per piegare le linguette metalliche (90°) in posizione.

① Cruscotto
② Riduttore di montaggio
- Assicurarsi che l'unità sia installata saldamente in posizione. Un'installazione instabile può provocare salti o malfunzionamenti

Quando non si utilizza il riduttore di montaggio in dotazione

1 Determinare la posizione corretta in cui i fori della forcella e il lato dell'unità corrispondono.

2 Serrare le due viti su ogni lato.

① Vite filettata (5 mm × 9 mm, non in dotazione con il prodotto)
② Forcella montante ③ Cruscotto o console

Rimozione dell'unità (installata con il riduttore di montaggio in dotazione)

1 Rimuovere l'anello di rivestimento.

① Anello di rivestimento ② Linguetta a tacche
- Il rilascio del pannello anteriore consente un più facile accesso all'anello di rivestimento.
- Quando l'anello di rivestimento viene nuovamente collegato, puntare il lato con la linguetta a tacche rivolta verso il basso.

2 Inserire le chiavi di estrazione in dotazione in entrambi i lati dell'unità finché non scattano in posizione.

3 Estrarre l'unità dal cruscotto.

Informazioni aggiuntive

Risoluzione dei problemi

Il display torna automaticamente alla visualizzazione normale.

→ Non è stata effettuata alcuna operazione per circa 30 secondi. - Eseguire un'operazione.

Il range della riproduzione ripetuta cambia in maniera inattesa.

→ In base al range di riproduzione ripetuta, il range selezionato può cambiare quando viene selezionata un'altra cartella o traccia o durante l'avanzamento/riavvolgimento rapido. – Selezionare nuovamente il range di riproduzione ripetuta.

Una cartella secondaria non viene riprodotta.

→ Non è possibile riprodurre le cartelle secondarie quando è selezionato [FLD] (ripetizione cartella). - Selezionare un altro range di riproduzione ripetuta.

Il suono è intermittente.

→ Si sta utilizzando un dispositivo, come ad esempio un cellulare, che può provocare interferenze audio. - Allontanare dall'unità i dispositivi elettronici che possono causare interferenze.

Messaggi di errore

Comuni

AMP ERROR

→ Unità non funzionante o collegamento altoparlante errato. → Il circuito protettivo è attivato.

-Verificare il collegamento degli altoparlanti. -Posizionare l'interruttore di accensione su OFF e nuovamente su ON. Se il messaggio rimane, contattare il rivenditore o una Stazione di servizio Pioneer per ottenere assistenza.

NO XXXX (NO TITLE, a esempio) → Non sono presenti informazioni di testo incorporate. –Accendere il display o riprodurre un altro file o traccia.

Lettore CD

→ Il disco è sporco. -Pulire il disco. → Il disco è graffiato. - Sostituire il disco.

ERROR-07, 10, 11, 12, 15, 17, 30, A0 → Si è verificato un errore elettrico e meccanico. -Posizionare l'interruttore di accensione su OFF e nuovamente su ON, oppure passare a una sorgente differente, quindi tornare la lettore CD.

ERROR-15

→ Il disco inserito è vuoto. – Sostituire il disco.

ERROR-23

→ Formato CD non supportato. - Sostituire il disco.

FORMAT READ

- Può verificarsi un ritardo tra l'inizio della riproduzione e il momento in cui si inizia a udire il suono. - Attendere che il messaggio scompaia e ascolt are l'audio.

NO AUDIO

→ Il disco inserito non contiene file riproducibili. - Sostituire il disco.

SKIPPED

→ Il dico inserito contiene file protetti da DRM. - I file protetti vengono ignorati.

PROTECT

→ Tutti i file del disco inserito hanno il DRM incorporato. - Sostituire il disco.

Dispositivo USB

FORMAT READ

→ Può verificarsi un ritardo tra l'inizio della riproduzione e il momento in cui si inizia a udire il suono. - Attendere che il messaggio scompaia e ascoltare l'audio.

NO AUDIO

→ Non sono presenti brani. - Trasferire i file audio al dispositivo USB ed effettuare la connessione. → Il dispositivo USB connesso ha la sicurezza abilitata. - Attenersi alle istruzioni del dispositivo USB per disattivare la sicurezza.

SKIPPED

→ Il dispositivo USB connesso contiene file protetti da DRM. - I file protetti vengono ignorati.

PROTECT

→ Tutti i file sul dispositivo USB connesso hanno il DRM incorporato. - Sostituire il dispositivo USB,

N/A USB

→ Il dispositivo USB connesso non è supportato dall'unità. - Scollegare il dispositivo e sostituirlo con un dispositivo USB compatibile.

HUB ERROR

→ Il dispositivo USB connesso mediante un hub USB non è supportato dall'unità. –Collegare il dispositivo USB direttamente all'unità utilizzando un cavo USB.

CHECK USB

→ Il connettore USB o il cavo USB ha subito un corto circuito.

-Verificare che il connettore USB o il cavo USB non siano impigliati in qualcosa o danneggiati.

→ Il dispositivo USB collegato consuma più della quantità di energia massima consentita.

- Scollegare il dispositivo USB e non utilizzarlo. Posizionare l'interruttore di accensione su OFF e nuovamente su ACC o ON. Collegare solo dispositivi USB conformi.

ERROR-19

→ Comunicazione non riuscita. - Effettuare una delle seguenti operazioni, quindi tornare alla sorgente USB. - Posizionare l'interruttore di accensione su OFF e nuovamente su ON. - Sc ollegare il dispositivo USB. - Passare a una sorgente diversa.

ERROR-23

→ Il dispositivo USB non è formattato correttamente. -Formattare il dispositivo USB con FAT 12, FAT16 o FAT32.

STOP

→ Nell'elenco corrente non sono presenti brani. - Selezionare un elenco che contenga dei brani.

Linee guida di gestione

Dischi e lettori

- Utilizzare solo dischi che riportano uno dei due loghi riportati di seguito.

• Utilizzare dischi da 12 cm.
• Utilizzare solo dischi circolari convenzionali.
- C on questa unità non è possibile utilizzare i seguenti tipi di disco: - DualIDiscs - Dischi da 8 cm: il tentativo di utilizzare tali dischi con un adattatore può provocare il malfunzionamento dell'unità.

-Dischi dalla forma non convenzionale -Dischi diversi da CD

-Dischi danneggiati, inclusi dischi rotti, scheggiati o deformati -Dischi CD-R/RW non finalizzati

• No n scrivere o non applicare prodotti chimici sulla superficie dei dischi.
• P er pulire un CD, utilizzare un panno morbido dal centro verso l'esterno.
• La condensa può compromettere temporaneamente le prestazioni del lettore. Lasciare riposare per circa un'ora a una temperatura più calda. Inoltre, pulire tutti i dischi umidi con un panno morbido.
• Quando si utilizzano dischi che possono essere stampati su superfici adesive, controllare le istruzioni e le avvertenze dei dischi. In base al disco, l'inserimento e l'espulsione potrebbe non essere possibile. L'utilizzo di simili dischi può danneggiare l'apparecchiatura.
• Non attaccare sul disco etichette disponibili in commercio o altri materiali.

-I dischi possono deformarsi rendendo il disco non riproducibile.

-Le etichette possono staccarsi durante la riproduzione e impedire l'espulsione dei dischi, provocando danni all'apparecchiatura.

Dispositivo di archiviazione USB

• Le connessioni via hub USB non sono supportate.
• Fissare saldamente il dispositivo di archiviazione USB prima di guidare. Non lasciar cadere il dispositivo di archiviazione USB sul pavimento, in quanto potrebbe incastrarsi sotto il pedale del freno o dell'acceleratore.
• In base al dispositivo di archiviazione USB, potrebbero verificarsi i seguenti problemi.
  -Le operazioni possono variare.
  -Il dispositivo di archiviazione potrebbe non essere riconosciuto.
  -I file potrebbero non essere riprodotti co rrettamente.
  -Il dispositivo può causare interferenze au dio durante l'ascolto della radio.

Compatibilità audio compresso

• Per il nome cartella o per il nome file, è possibile visualizzare solo i primi 32 caratteri (inclusa l'estensione del file).
• L'unità potrebbe non funzionare correttamente in base all'applicazione utilizzata per decodificare i file WMA.

• Potrebbe verificarsi un leggero ritardo all'avvio della riproduzione dei file audio incorporati con i dati immagine o dei file audio memorizzati su un dispositivo USB con numerose gerarchie di cartelle.

• Il testo con caratteri russi da visualizzare sull'unità deve essere codificato con uno dei seguenti gruppi di caratteri:
  -Unicode (UTF-8, UTF-16)

• Un gruppo di caratteri diverso da Unicode utilizzato in un ambiente Windows e impostato su Russo nell'impostazione multilingue

ATTENZIONE

• Pioneer non può garantire la
compatibilità con tutti i dispositivi di archiviazione di massa USB e non si assume alcuna responsabilità per eventuali perdite di dati su lettori multimediali, smartphone o altri dispositivi durante l'utilizzo del prodot
- Non lasciare i dischi o un dispositivo di archiviazione USB in luoghi soggetti a temperature elevate.

File WMA

Estensione file .wma
Velocità di trasmissione	Da 48 kbps a 320 kbps (CBR), da 48 kbps a 384 kbps (VBR)
Frequenza di camplonamento	32 kHz, 44,1 kHz, 48 kHz
Windows MediaTM Audio Professional, Compressione dati senza perdita, Voce/ Streaming DRM/ Streaming con video	Non compatibile

File MP3

Estensione file .mp3
Velocità di trasmissione	Da 8 kbps a 320 kbps (CBR), VBR
Frequenza di campionamento	Da 8 kHz a 48 kHz (32 kHz, 44,1 kHz, 48 kHz per enfasi)

Versione tag ID3 compatibile	1.0, 1.1, 2.2, 2.3, 2.4 (la versione tag ID3 2.x ha la priorità sulla versione 1.x.)
Playlist M3u Non compatibile
MP3i (MP3 interattivo), mp3 PRO	Non compatibile

File WAV

- I formati file WAV non possono essere collegati via MTP.

Estensione file .wav
Bit di quantizzazione 8 e 16 (LPCM), 4 (MSADPCM)
Frequenza di campionamento	Da 16 kHz a 48 kHz (LPCM), 22,05 kHz e 44,1 kHz (MS ADPCM)

File FLAC

• I formati file FLAC non possono essere collegati via MTP.
• In base al codificatore, i file FLAC potrebbero non essere riproducibili.

Estensione file .flac
Frequenza di campionamento	8/11,025/12/16/22,05/24/32/44,1/48 kHz
Bit rate di quantizzazione	16 bit
Modalità canale 1/2 ch

Disco

- Indipendentemente dalla lunghezza della sezione vuota tra i brani della registrazione originale, i dischi con audio compresso vengono riprodotti con una breve pausa tra i brani.

Gerarchia cartella riproducibile	Fino a otto livelli (una gerarchia pratica presenta meno di due livelli).
Cartelle riproducibili Fino a 99
File riproducibili Fino a 999
File system ISO 9660 livello 1 e 2,Romeo, Joliet
Riproduzione a sessione multipla	Compatibile
Trasferimento dati scrittura a pacchetti	Non compatibile

Dispositivo USB

- Potrebbe verificarsi un leggero ritardo all'avvio della riproduzione dei file audio su un dispositivo di archiviazione USB con numerose gerarchie di cartelle.

Gerarchia cartella riproducibile	Fino a otto livelli (una gerarchia pratica presenta meno di due livelli).
Cartelle riproducibili Fino a 500
File riproducibili Fino a 15 000
Riproduzione di file protetti da copyright	Non compatibile
Dispositivo USB partizionato	È possibile riprodurre solo la prima partizione.

Sequenza di file audio

Con questa unità, l'utente non può assegnare numeri di cartella e specificare le sequenze di riproduzione. La sequenza di file audio dipende dal dispositivo collegato. Notare che i file nascosti in un dispositivo USB non possono essere riprodotti.

Esempio di gerarchia

Da 01 a 05: numero cartella ① a ② sequenza di riproduzione

Grafico caratteri russi

D: C	D: C	D: C
R: A	Б: Б	J: В
Г: Г	У: Д	Е: Е, Ё
: : Ж	З: З	И: И, Й
К: К	Л: Л	М: М
Н: Н	О: О	П: П
Р: Р	С: С	Т: Т
У: У	Ф: Ф	Х: Х
Ц: Ц	Ч: Ч	Ш: Ш
З: Ь	Н: Ь	Ь: Ь
З: Э	Н: Ю	Я: Я

D: visualizzazione C: carattere

Copyright e marchio

WMA

Windows Media è un marchio di fabbrica o marchio di fabbrica depositato della Microsoft Corporation negli Stati Uniti ed in altri paesi.

Questo prodotto include tecnologie di proprietà della Microsoft Corporation e non è utilizzabile senza licenza della Microsoft Licensing, Inc.

FLAC

La ridistribuzione e l'utilizzo in formato binario e sorgente, con o senza modifiche, sono consentite solo alle seguenti condizioni:

-Eventuali ridistribuzioni del codice sorgente devono contenere suddette informazioni relative ai diritti d'autore, questo elenco di condizioni e la seguente rinuncia.

-Eventuali ridistribuzioni in formato binario devono riprodurre suddette informazioni relative ai diritti d'autore, questo elenco di condizioni e la seguente rinuncia nella documentazione e/o altro materiale fornito con la distribuzione.

-Né il nome Xiph.org Foundation né i nomi di chi ha prestato il suo contributo devono essere utilizzati allo scopo di sostenere o promuovere prodotti derivati dal presente software senza previa specifica autorizzazione scritta.

QUESTO SOFTWARE VIENE FORNITO DAI TITOLARI DEL COPYRIGHT E

COLLABORATORI "COSI COM'É" SENZA ALCUNA GARANZIA ESPLICITA O IMPLICITA, COMPRESE, A MERO TITOLO ESEMPLIFICATIVO MA NON LIMITATIVO, LE GARANZIE IMPLICITE DI COMMERCIBILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. IN NESSUN CASO LA

FONDAZIONE O ALTRI SOGGETTI CHE HANNO PRESTATO IL LORO CONTRIBUTO SARANNO RESPONSABILI PER EVENTUALI DANNI DIRETTI, INDIRETTI, ACCIDENTALI O CONSEQUENZIALI, (COMPRESI, A TITOLO ESEMPLICATIVO, RIFORNIMENTI DI BENI O SERVIZI SOSTITUTIVI; MANCATO UTILIZZO O PERDITA DI DATI O PROFITTI; INTERRUZIONE DELL'ATTIVITÀ) IN QUALSIASI MODO CAUSATI PER OGNI IPOTESI DI RESPONSABILITÀ SIA PER CONTRATTO, PRECISA RESPONSABILITÀ O ILLECITO (COMPRESI GRAVI INADEMPIMENTI), FATTI SALVI I LIMITI INDEROGABILI DI LEGGE, CHE POTREBBERO VERIFICARSI QUANDO SI UTILIZZA QUESTO SOFTWARE; ANCHE SE SI ERA STATI MESSI A CONOSCENZA DELLA POSSIBILITÀ DEL VERIFICARSI DI TALI DANNI.

Android & Google Play

Android, Google Play e il logo Google Play sono marchi di Google Inc.

Specifiche

Generali

Alimentazione: 14,4 V CC (da 10,8 V a 15,1 V consentiti)

Sistema di messa a terra: tipo negativo Consumo di corrente massimo: 10,0 A

22 W × 4 (da 50 Hz a 15 000 Hz, 5 % THD, 4 Ω di carico, entrambi i canali pil otati)

Impedenza di carico: 4 Ω (da 4 Ω a 8 Ω consentiti)

Livello di output massimo tensione preout: 2,0 V

Profilo loudness: +10 dB (100 Hz), +6,5 dB (10 kHz) (volume: -30 dB)

Equalizzatore (equalizzatore grafico a 5 bande): Frequenza: 80 Hz/250 Hz/800 Hz/2,5 kHz/8 kHz Campo di equalizzazione: ±12 dB (passo 2 dB)

Subwoofer (mono):

Frequenza: 50 Hz/63 Hz/80 Hz/100 Hz/125 Hz/160 Hz/200 Hz Pendenza: -12 dB/oct, -24 dB/oc Guadagno: da +6 dB a -24 dB Fase: normale/inversa

Lettore CD

Sistema: sistema audio compact disc

Dischi utilizzabili: compact disc

Rapporto segnale-rumore: 94 dB (1 kHz) (rete IEC-A)

Numero di canali: 2 (stereo)

Formato di decodifica MP3: MPEG-1 e 2 Audio Layer 3

Formato di decodifica WMA: ver. 7, 8, 9, 9.1, 9.2 (audio a 2 canali)

Formato segnale WAV: Linear PCM & MS ADPCM (non compresso)

USB

Alimentazione massima: 1 A

USB Protocollo:

Formato di decodifica MP3: MPEG-1 e 2 Audio Layer 3

Formato di decodifica WMA: ver. 7, 8, 9, 9.1, 9.2 (audio a 2 canali)

Formato di decodifica FLAC: v1.3.0 (Free Lo ssless Audio Codec)

Formato segnale WAV: Linear PCM & MS ADPCM (non compresso)

Tuner FM

Intervallo di frequenza: da 87,5 MHz a 108,0 MHz

Sensibilità utilizzabile: 11 dBf (1,0 μV/75 Ω, mono, S/N: 30 dB)

Rapporto segnale-rumore: 72 dB (rete IEC-A)

Tuner MW

Intervallo di frequenza: da 531 kHz a 1 602 kHz

Sensibilità utilizzabile: 25 μV (S/N: 20 dB)

Rapporto segnale-rumore: 62 dB (rete IEC-A)

Tuner LW

Intervallo di frequenza: da 153 kHz a 281 kHz

Sensibilità utilizzabile: 28 μV (S/N: 20 dB)

Rapporto segnale-rumore: 62 dB (rete IEC-A)

NOTA

Caratteristiche tecniche e design sono soggetti a eventuali modifiche senza preavviso.

Índice

Antes de empezar 2
