MANUALE UTENTE MVH-S120UIG PIONEER

Operazioni preliminari 3

Radio. 7

USB/iPod/AUX 8

Modalità app 12

Spotify 13

Utilizzare Pioneer ARC APP 14

Impostazioni 16

Impostazioni FUNCTION 17

Impostazioni AUDIO 18

Impostazioni SYSTEM 20

Impostazioni ILLUMINATION 21

Informazioni aggintive 22

Informazioni sul manuale:

• Nelle seguenti istruzioni, una memoria USB o unlettore audio USB viene denominato "dispositivo USB".
• In quello manuale, iPod e iPhone vengono denominati "iPod".

Operazioni preliminari

Funzionamento di base

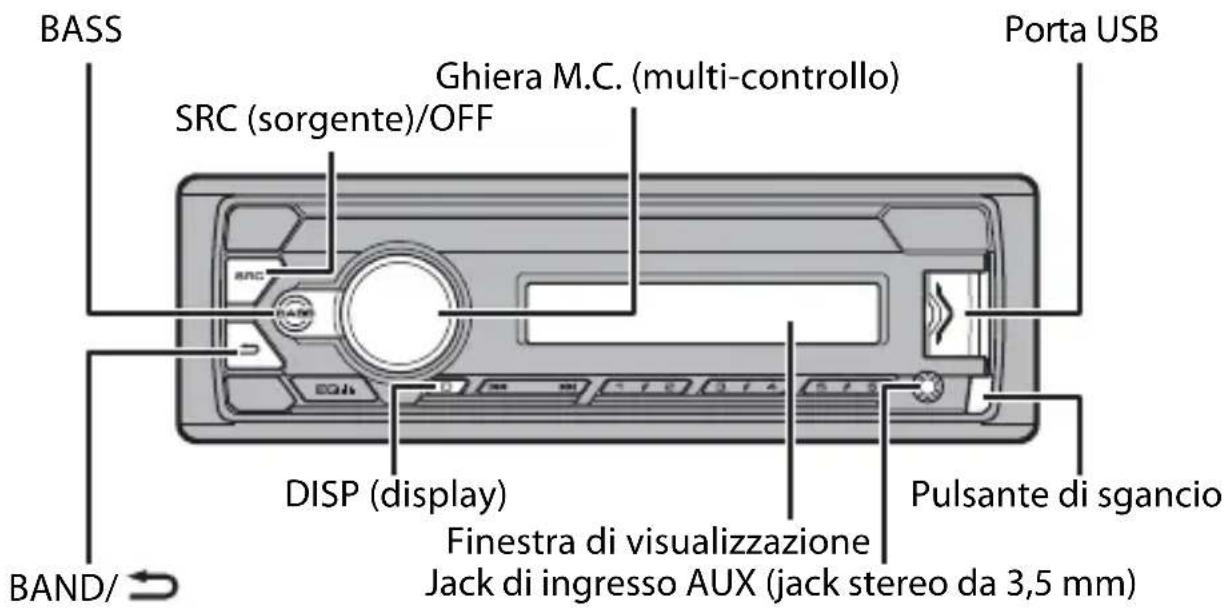

MVH-S120UI/S120UIG/S12UI/S120UB/S120UBG/S120UBA/ S120UBW

Operazioni frequenti

Scopo Operazione
Accendere l'alimentazione* Premere SRC/OFF	per accendere l'alimentazione. Tenere premuto SRC/OFF per spagnere l'alimentazione.
Regolare il volume Ruotare la ghiera M.C..
Selezionare una sorgente Premere ripetutamente SRC/OFF.
Cambiare la visualizzazione delle informazioni	Premere ripetutamente DISP.
Tornare alla precedente visualizzazione/elenco	Premere BAND/ ⍷.
Tornare alla visualizzazione normale dal menu	Tenere premuto BAND/ ⍷
Potenziare il livello dei bassi Premere BASS.	• Il livello dei bassi è selezionabile in [BASS BOOST] (pagina 19).

• Quando l'interlinea blu/bianca dell'unità è collegata al terminale di controllo relè dell'antenna automatica del veicolo, l'antenna del veicolo si estende quando la sorgente dell'unità è attivata. Per ritirare l'antenna, disattivare la sorgente.

Indicazione del display

Indicazione	Descrizione
Viene visualità	Izzata quando esiste un livello inferiore del menu o della cartella.
P	Viene visualizzato quando si tiene premuto il pulsante BASS.
LOC Viene visualità	Visualizzata quando è impostata la funzione di sintonizzazione automatica locale (pagea 17).
TP Viene visualità	Alizzata quando viene ricevuto un programma sul traffico.
TA Viene visualità	Visualizzata quando è impostata la funzione TA (annunci sul traffico) (pagea 17).
S.Rtrv	Viene visualizzata quando è impostata la funzione sound retriever (pagea 18).
A	Viene visualizzata quando è impostata la funzione di controlledlo dell'iPod (pagea 11).

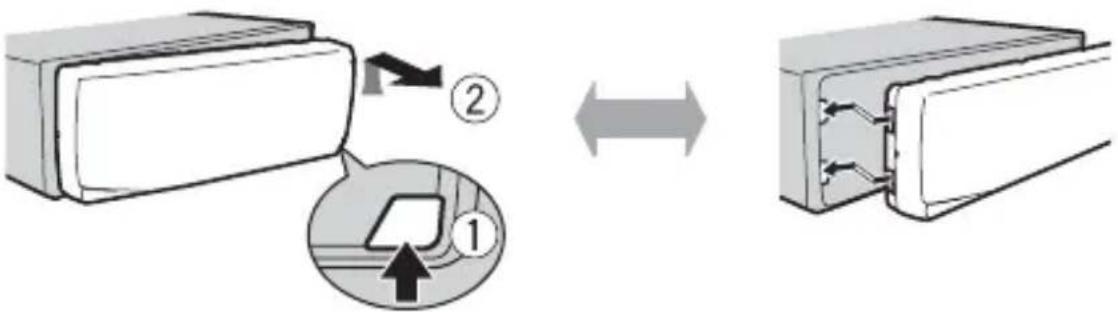

Rimozione del frontalino

Staccare il frontalino per evitarne il furto. Rimuovere tutti i cavi e i dispositivi collegati al frontalino e spegnere l'unità prima di staccarla.

Stacca Attacca

Importante

• Evitare di sottoporre il frontalino a forti urti.

• Mantenere il frontalino lontano da luce diretta del sole e alte temperature.

• Conservare sempre il frontalino staccato in una custodia protettiva o in borsa.

Menu di configurazione

Quando, après l'installation, si imposta l'interruttore di accensione su ON, sul display viene visualizzato [SET UP :YES].

1 Premere la ghiera M.C..
Il menu di configurazione scompare dopo 30 secondi di attività. Se si desidera effettuire l'impostazione in seguito, ruotare la ghiera M.C. per selezionare [NO], quando premere per confermare.
2 Ruotare la ghiera M.C. per selezionare le opzioni, quando premere per confermare. Per passare all'opzione di menu successiva, confermare la selezione.

Voce del menu Descrizione
LANGUAGE Selectionare [ENG](Inglese), [PYC](Russo), [TUR](Turco)	la lingua per visualizzare le informazioni di testo di un file audio compessoo.
CLOCK SET Impostare l'orologio.
FM STEP Selectionare il passo di frequenza FM tra 100 kHz o 50 kHz. [100], [50]

3 [QUIT :YES]iene visualizzato quando sono state effettuate tutte le impostazioni. Per tornare alla prima voce del menu di configurazione, ruotare la ghiera M.C. per selezionare [QUIT :NO], quando premere per confermare.
4 Premere la ghiera M.C. per confermare le impostazioni.

NOTE

• É possible annullare l'impostazione del menu premendo SRC/OFF.
• Tali impostazioni sono essere effettuate in qualsiassi momento delle impostazioni SYSTEM (pagina 20) e nelle impostazioni INITIAL (pagina 6).

Annullamento della visualizzazione di dimostrazione (DEMO OFF)

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [SYSTEM], quindi premere per confirmare.

3 Ruotare la ghiera M.C. per selezionare [DEMO OFF], quando preme per confermare.
4 Ruotare la ghiera M.C. per selezionare [YES], quando premere per confirmare.

Impostazioni INITIAL

1 Tenere premuto SRC/OFF finché I'unità si spegne.
2 Tenere premuto SRC/OFF per visualizzare il menu principale.
3 Ruotare la ghiera M.C. per selezionare [INITIAL], quando premere per confirmare.
4 Ruotare la ghiera M.C. per selezionare un'opzione, quando preme per confermare.

NOTA

Le opzioni variano in base all'unità.

Voce del menu Descrizione
FM STEP Selezionare il p[100], [50]	asso di frequenza FM tra 100 kHz o 50 kHz.
SP-P/O MODE Selezionare[REAR/SUB.W]	are in presenza di un altoparlante full-range collegatoalle interlinee di uscita dell'altoparlante posteriore e di unsubwoofer collegato a un'uscita RCA.
[SUB.W/SUB.W] Selezionare in presenza di un subwoofer passivo collegatodirettamente alle interlinee di uscita dell'altoparlante posterioree di un subwoofer collegato all'uscita RCA.
[REAR/REAR] Selezionare in presenza di altoparlanti full-range collegati alleinterlinee di uscita dell'altoparlante posteriore e all'uscita RCA.In presenza di un altoparlante full-range collegato alle interlineedi uscita dell'altoparlante posteriore e l'uscita RCA non vieneutilizzata, è possibile selezionare [REAR/SUB.W] o [REAR/REAR].
S/W UPDATE Selezionare[SYSTEM INFO]	per confermare le più recenti informazioni di s给大家 sull'unità.
[SYSTEM UPDATE]	selezionare per aggiornare l'unità al software più recentecavviare le impostazioni dell'unità. Per dettagli sul software piùrecente e sull'aggiornamento, visitare il nostro site Web.
SYSTEM RESET Selezionare[YES], [NO]	are [YES] per avviare le impostazioni dell'unità. L'unitàverrà riavviata automaticamente.(Alcune impostazioni possono essere mantenuteanche dopo lareimpostazione dell'unità.)

Radio

Le frequence del tuner sull'unità sono distribuite per l'utilizzo in Europa occidentale, Asia, Medio oriente, Africa e Oceania. L'utilizzo in altre aree più provocare una scarsa ricezione. La funzione RDS (radio data system) funziona solo nelle aree di trasmissione dei segnali RDS per le stazioni FM.

Ricezione delle stazioni preimpostate

1 Premere SRC/OFF per selezionare [RADIO].
2 Premere BAND/ per selezionare la banda [FM1], [FM2], [FM3], [MW] o [LW].
3 Premere un pulsante numero (da 1/ a 6/).

TIP

I pulsanti I possonoanche essereutilizzati per selezionare una stazione preimpostata quando [SEEK] è impostato su [PCH] nelle impostazioni FUNCTION (pagina 18).

Le sei stazioni più forti vengono memorizzate sui pulsanti numerici (da 1 / a 6 / 一

1 Una volta selezionata la banda, premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [FUNCTION], quindi premere per confermare.
3 Ruotare la ghiera M.C. per selezionare [BSM], quindi premere per confirmare.

Per cercare manualmente una stazione

1 Una volta selezionata la banda, premere /per selezionare una stazione. Tenere premuto /quindi ilasciarlo per cercare una stazione disponibile. La scansione termina quando l'unità riceve una stazione. Per annullare la sintonizzazione, premere

NOTA

[SEEK] delve essere impostato su [MAN] nelle impostazioni FUNCTION (pagina 18).

Per memorizzare manualmente le stazioni

1 Durante la ricezione della stazione che si desidera memorizzare, tenere premuto uno dei pulsanti numerici (da 1 / a 6 / 一 ) fino a quando non smette di lampeggiare.

Utilizzo delle funzioni PTY

L'unità perché una stazione per informazione PTY (tipodi programma).

1 Tenere premuto BASS durante la ricezione FM.
2 Ruotare la ghiera M.C. per selezionare un tipo di programma da [NEWS/INFO], [POPULAR], [CLASSICS] o [OTHERS].
3 Premere la ghiera M.C..

L'unità inizia a cercare una stazione. Una volta trovata, viene visualizzato il relativo nome di servizio del programma.

NOTE

• Per annullare la ricerca, premere la ghiera M.C..
• Il programma di alcune stazioni può differire da quantoindicato dal PTY trasmesso.
• Se non viene trasmessa alcuna stazione per il tipo di programma che si sta cercando,iene visualizzato [NOT FOUND] per circa due secondi, quindi il tuner torna alla stazione originale.

USB/iPod/AUX

NOTA

La funzione iPod non è disponibile per MVH-S120UB/S120UBG/S120UBA/S120UBW.

Riproduzione

Scollegare le cuffie dal dispositivo prima di collegarlo all'unità.

Dispositivi USB (incluo Android™)/iPod

1 Aprire il coperchio della porta USB.
2 Collegare il disposativo USB/iPod utilizzando un cavo idoneo.

NOTA

Per passare automaticamente alla sorgente [USB] quando un dispositivo USB/iPod è collegato all'unità, impostare [USB AUTO] su [ON] nelle impostazioni SYSTEM (pagea 21).

ATTENZIONE

Utilizzare un cavo USB (venduto separamente) per collegare il dispositivo USB in quanto agli dispositivo collegato direttamente all'unità sporge e può risultare pericoloso.

Prima di rimuovere il dispositivo, interrompere la riproduzione.

Connessioni AOA

Per dettagli sulla connessione AOA, consultare pagina 15.

Connessione MTP

Un dispositivo installato con Android OS 4.0 o la maggior parte delle versioni successive, cui sono esessile collegato all'unità via MTP, utilizzando il cavo in dotazione con il dispositivo. Tuttavia, in base al dispositivo collegato, alla versione OS o al numero di file nel dispositivo, i brani/file audio potrebbero non essere riprodotti via MTP. Si prega di notare che il collegamento MTP non è compatibile con i formati file WAV e FLAC.

NOTA

Se si utilizes una connessione MTP, impostare [ANDROID WIRED] su [MEMORY] nelle impostazioni SYSTEM (pagina 21).

AUX

1 Inserire la spina mini stereo nel jack di ingresso AUX.
2 Premere SRC/OFF per selezionare [AUX] come sorgente.

NOTA

Se [AUX] è impostato su [OFF] nelle impostazioni SYSTEM, non è possibile selezionare [AUX] come sorgente (pagea 20).

Operazioni

È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 17). Si prega di notare che le seguenti operazioni non funzionano su un dispositivo AUX. Perutilizzare un dispositivo AUX,utilizzare il dispositivo stesso.

Scopo Operazione
Selezionare una cartella/album*1	Premere 1/Λ o 2/V.
Selezionare una traccia/brano (capitolo) Premere o .	Avanzamento o avvolgimento rapido*2 Tenere premuto o .
Cercare un file da un elenco	1 Tenere premuto BASS per visualizzare l'elenco.2 Ruotare la ghiera M.C. per selezionare il nome file desiderato (cartella) o la categoria, quando preme per confermare.3 Ruotare la ghiera M.C. per selezionare il file desiderato, quando preme per confermare.La riproduzione si avvia.
Visualizzare un elenco di file nella cartella/categoria selezionata*1	Premere la ghiera M.C. quando viene selezionata una cartella/categoria.
Riproduire un brano nella cartella/categoria selezionata*1	Tenere premuto la ghiera M.C. quando viene selezionata una cartella/categoria.
Ricerca alfabetica (solo iPod)	1 Tenere premuto BASS per visualizzare l'elenco.2 Ruotare la ghiera M.C. per selezionare l'elenco di categoria desiderato, quando tenere premuto BASS per insertire la modalità di ricerca alfabetica.(Anche ruotando la ghiera M.C. due volte è possibile insertire la modalità di ricerca alfabetica.)3 Ruotare la ghiera M.C. per selezionare una lettera, quando premere per visualizzare l'elenco alfabetico.Per annullare la ricerca alfabetica, premere BAND/
Ripetere la riproduzione Premere 6/ .	→
Riproduzione casuale/shuffle Premere 5/	××
Riproduzione shuffle di tutti i brani (solo iPod)	Tenere premuto 5/ ××
Sospendere/riprendere la riproduzione	Premere 4/PAUSE.
Sound retriever	Premere 3/S.Rtrv.[1]: efficace per velocità di compressione basse[2]: efficace per velocità di compressione alte
Tornare alla cartella principale (solo USB)*1	Tenere premuto 1/∧.
Cambiare le unità nel dispositivo USB (dispositivi che supportano solo il protocollo di classe dispositivo di archivazione di massa USB)	Premere BAND/ ⋒.

1 Solo file audio compressi
2 Quando si utilizes la funzione di avanzamento o avvolgimento rapido durante la riproduzione di un file VBR, la durata della riproduzione indica potrebbe non essere corretta.

Funzioni utili per iPod

Modalità di riproduzione collegamento

È possibile accedere ai brani in base ad artista, album o genere attualmente in riproduzione.

1 Mentre si ascolta un brano, tenere premuto 4/PAUSE per insere la modalità di riproduzione collegamento.
2 Ruotare la ghiera M.C. per selezionare la modalità ([ARTIST], [ALBUM], [GENRE]), quando premere per confermare.

Il brano/album selezionato verrà riproduotto dopo il brano attualmente in riproduzione.

NOTA

È possibile annullare il brano/album selezionato se si utilizzato funzioni diverse alla modalità di ricerca collegamento (ad esempio avanzamento e riavolgimento rapidi).

Controllo iPod

É possibile controllare l'unità mediate un iPod connesso.

I seguito modelli di iPod non sono compatibili con但这a funzione.

• iPod nano 1^ generazione, iPod con video

1 Premere BAND/ durante la riproduzione, quando selezionare la modalità di controllo.

[CONTROL iPod]: la funzione iPod dell'unità può essere utilizzata dall'iPod collegato.
[CONTROL AUDIO]: la funzione iPod dell'unità può essere utilizzata solo mediante i pulsanti dell'unità o del telecomando in dotazione. In questa modalità, l'iPod collegato non può essere acceso o spento.

NOTE

• Premendo iPod èanche possibile cancellare la modalità di controllo (solo per MVH-S120UI/S120UIG/ S12UI).
• Il passaggio alla modalità di controllo a [CONTROL iPod] sospende la riproduzione del brano.

Utilizzare l'iPod collegato per riprendere la coproduzione.

• Le seguenti operazioni continuano a essere accessibili dall'unitàanche se la modalità di controllo è impostata su [CONTROL iPod].
• Pausa, avanzamento/riavolgimento rapido, selezione brano/capitolo
• Il volume può essere regolato solo dall'unità.

Modalità app

(La modalità APP non è disponibile per MVH-S120UB/S120UBG/S120UBA/S120UBW.)

É possibile ascoltare un'applicazione su un iPhone attraverso l'unità. In alcuni casi, è possibile controllare un'applicazione utilizzando l'unità.

Per dettagli sui dispositivi compatibili, visitare il nostro site Web.

Importante

L'utilizzo di applicazioni di terme parti potrebbe comportare o richiedere di fornire informazioni personali di identificazioneattraverso la creazione di un account utente o in altri modo e, per alcune applicazioni,attraverso l'invio di dati di geolocalizzazione.

TUTTE LE APPLICAZIONI DI TERZE PARTI SONO DI RESPONSABILITA ESCLUSIVA DEI RISPERTIVI FURNITORI, INCLUSI MA NON LIMITATAMENTE ALLA GESTIONE E SICUREZZA DEI DATI UTENTE E ALLE PROCEDURE DI TUTELA DELLA PRIVACY. ACCEDENDO AD APPLICATIONI DI TERZE PARTI, SI ACCETTA DI ESAMINARE I TERMINI DEL SERVIZIO E I CRITERI SULLA PRIVACY DEI FURNITORI. SE NON SI ACCETTANO I TERMINI O I CRITERI DI QUALSIASI FURNITORE O NON SI ACCONSENTE, DOVE SIA APPLICABILE, ALL'uso DEI DATI DI GEOLOCALIZZAZIONE, NON UTILIZZARE TALI APPLICATIONI DI TERZE PARTI.

Per gli utenti iPhone

Questa funzione è compatibile con iPhone e iPod touch installati con iOS 5.0 o versioni successive.

NOTA

PIONEER NON è RESPONSABILE DELLE APP DI TERZE PARTI O DEI RELATIVI CONTENUTI, SENZA ALCUNA LIMITAZIONE ALL'ACCURATEZZA O ALLA COMPLETEZZA. IL CONTENO E LA FUNZIONALITA DI TALI APPLICAZIONI SONO DI SOLA RESPONSABILITA DEL FORNITORE DELLA APP.

Riproduzione di un'applicazione attraverso l'unità

1 Connette l'unità con un dispositivo mobile.

iPhone via USB (pagina 8)

2 Premere SRC/OFF per selezionare [APP].
3Utilizzare il dispositivo mobile per avviare l'applicazione.

Operazioni di base

É possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 17).

Scopo Operazione
Selezionare una traccia Premere o .	Ilti ###
Avanzamento o avvolgimento rapido Tenere	premuto o . ΚΚ ➔
Sospendere/riprendere la riproduzione Premere BAND/ . ➔

Spotify®

(MVH-S120UI/S120UIG/S12UI è compatibile solo con Spotify installato su iPhone.) Spotify è un servizio di distribuzione musica in streaming non'affiliato con Pioneer. Maggiori informazioni sono disponibili alla pagina http://www.spotify.com. L'applicazione Spotify è disponibile per gli smartphone compatibili. Per informazioni aggiornate sulla compatibilità, visitare la pagina https://support.sparkify.com/. Perutilizzare Spotify durante la guida, per prima casa scaricare la app Spotify sull'iPhone. è possibile effettuire il download da iTunes App Store. Scegliere un account gratuite o Premium a pagamento, all'interno della app o su Spotify.com. Un account Premium offre molto più funzioni, come ad esempio l'ascolto offline.

Importante

• Questo prodotto include il software Spotify soggetto a licenze di terme parti consultabili qui: www.spotify.com/connect/third-party-licenses.
• Per informazioni sui Paesi e sulle regioni in cui è possibile utilizzato Spotify, dare un'occhiata a https://spotify.com/us/select-your-country/.

Ascoltare Spotify

Prima dell'uso, aggiornare il firmware dell'applicazione Spotify alla versione più recente.

1 Connette l'unità con un dispositivo mobile.

iPhone via USB (pagina 8)

2 Premere SRC/OFF per selezionare [SPOTIFY].
3Avviare I'applicazione Spotify sul dispositivo mobile e avviare la riproduzione.

Operazioni di base

É possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 17).

NOTA

Le operazioni disponibili variano in base al tipo di contentuti (brano/album/artista/playlist/radio) che si desidera riproduire.

Scopo Operazione
Saltare una traccia Premere o .	Iltarile
Cercare un brano da un elenco	1 Tenere premuto BASS per visualizzare l'elenco.2 Ruotare la ghiera M.C. per selezionare la categoria desiderata, quando premere per confermare.3 Ruotare la ghiera M.C. per selezionare il file desiderato, quando premere per confermare.La riproduzione si avvia.
Sospendere/riprendere la riproduzione Premere 4/PAUSE.
Pollice in su (solo per la radio) Premere 1/	A
Pollice in giù (solo per la radio) Premere 2/	V
Riproroduzione casuale (solo per brano/album/artista/playlist)	Premere 5/XX.
Riproroduzione ripetuta (solo per brano/album/artista/playlist)	Premere 6/°
Avviare un canale radio in base al brano attualmente riprodotto.	1 Tenere premuto 5/XX per avviare una radio.2Premere la ghiera M.C..• Questa funizione potrebbe non essere disponibile in base al brano selezionato.
Memorizzare le informazioni sul brano attualmente riprodotto.Rimuovere le informazioni memorizzate.	1 Tenere premuto 3/S.Rtrv.Viene visualizzato [SAVE]/[UNSAVE].2Premere la ghiera M.C..

NOTA

Alcune funzioni di Spotify potrebbero non funzionare dall'unità.

Utilizzare Pioneer ARC APP

(Pioneer ARC APP per iPhone non è disponibile per MVH-S120UB/S120UBG/S120UBA/S120UBW.)

È possibile utilizzare l'unità dall'applicazione Pioneer ARC APP installata su un dispositivo iPhone/Android. In alcuni casi, è possibile controllare aspetti dell'applicazione utilizzando l'unità, quali selezione della sorgente, pausa eosi via. Per dettagli sulle operazioni disponibili nell'applicazione, consultare la sezione di supporto dell'applicazione.

AVVERTENZA

Non tentare di utilizzare l'applicazione durante la guida. Assicurarsi di uscire alla strada e parcheggiate il veicolo in un luogo sicuro prima di tentare di utilizzato i comandi sull'applicazione.

Per gli utenti iPhone

Questa funzione è compatibile con iPhone (iPhone 5 o successivo) e iPod touch installati con iOS 8.0 o versioni successive.

É possibile scaricare Pioneer ARC APP da iTunes App Store.

Per gli utenti di dispositivi Android

Questa funzione è compatible con un Telefono che esgue Android 4.1 sino a 7.1.2 e che supportaanche AOA (Android Open Accessory) 2.0.Tuttavia,la compatibilità dipende dallo smartphone.

É possibile scaricare Pioneer ARC APP su Google Play™.

NOTA

Alcuni dispositivi Android collegati via AOA 2.0 potrebbero non funzionare correttamente o emettere suoni a causa del proprio software, independentemente dalla versione delsystema operativo.

Effettuare una connessione con Pioneer ARC APP

Quando si effettua un collegamento con un dispositivo Android

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [SYSTEM], quando premere per confirmare.
3 Ruotare la ghiera M.C. per selezionare [ANDROID WIRED], quando preme per confermare.
4 Ruotare la ghiera M.C. per selezionare [APP CONTROL], quando preme per confermare.
5 Ruotare la ghiera M.C. per selezionare [P.APP AUTO ON], quando preme per confermare.
6 Ruotare la ghiera M.C. per selezionare [ON], quando premere per confermare.
7 Collegare l'unità con il disposativo Android via USB.

Pioneer ARC APP sul disposativo Android si avvia automaticamente.

NOTA

Nel caso in cui l'applicazione Pioneer ARC APP non sia ancora stata installata sul dispositivo Android, viene visualizzato un messaggio che richiede di installare l'applicazione sul dispositivo Android. Selezionare [OFF] in [P.APP AUTO ON] per annullare il messaggio (pagina 21).

Quando si effettua un collegamento con un iPhone

1 Collegare l'unità con l'iPhone via USB.

2 Premere SRC/OFF per selezionare qualsiasi sorgente.
3 Tenere premuta la ghiera M.C..

Pioneer ARC APP sull' iPhone viene avviata.

NOTA

Se il collegamento non riesce, avviare Pioneer ARC APP sull'iPhone.

Ascoltare musica su Android

1 Premere SRC/OFF per selezionare [ANDROID].

Operazioni di base

Scopo Operazione
Selezionare una traccia Premere o .	|← ▷|
Avanzamento o avvolgimento rapido Tenere	premuto o . |← ▷|
Sospendere/riprendere la riproduzione	Premere 4/PAUSE.
Sound retriever	Premere 3/S.Rtrv. [1]: efficace per velocità di compressione basse [2]: efficace per velocità di compressione alte

Impostazioni

É possibile regolare diverse impostazioni nel menu principale.

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare una delle seguenti categorie, quando premere per confermare.

• Impostazioni FUNCTION (pagina 17)
• Impostazioni AUDIO (pagina 18)
• Impostazioni SYSTEM (pagina 20)
• Impostazioni ILLUMINATION (pagea 21)

3 Ruotare la ghiera M.C. per selezionare le opzioni, quando premere per confermare.

NOTE

• Le voci di menu relative a iPod translate nelle seguenti tabelle non sono disponibili per MVH-S120UB/S120UBG/S120UBA/S120UBW.

• Le voci di menu relative alla modalità APP elencate nelle seguenti tabelle non sono disponibili per MVH-S120UB/S120UBG/S120UBA/S120UBW.

Impostazioni FUNCTION
Le voci del menu variano a seconda della sorgente.
Voce del menu Descrizione
FM SETTING RADIO [TALK], [STANDARD], [MUSIC] Corrispondenza del livello della qualità audio con le condizioni del segnale di trasmissione del segnale di banda FM. (Disponibile solo con banda FM selezionata.)
BSM RADIO Memorizzare automaticamente le sei stazioni più forti sui pulsanti numerici (da 1/∧ a 6/↔).
REGIONAL RADIO [ON], [OFF] Limitare la risizione ai programmi regionali specifici quando è selezionato AF (ricerca frequenze alternative). (Disponibile solo con banda FM selezionata.)
LOCAL RADIO FM: [OFF], [LV1], [LV2], [LV3], [LV4] Limitare la stazione di sintonizzazione in base alla potenza del segnale.
TA RADIO [ON], [OFF] Ricevere le informazioni currenti sul traffico, se disponibili. (Disponibile solo con banda FM selezionata.)
AF RADIO [ON], [OFF] Consentire all'unità di risintonizzarsi su una Frequenza differente fornendo la medesima stazione. (Disponibile solo con banda FM selezionata.)
NEWS RADIO [ON], [OFF] Interrompere la sorgente attualmente selezionata con nuovi programmi. (Disponibile solo con banda FM selezionata.)
Voce del menu Descrizione
SEEK RADIO [MAN], [PCH] Assegnare i pulsanti o per cercare le stazioni una a una (sintonizzazione manuale) o selezionare una stazione dai canali preimpostati.
SAVE SPOTIFY Memorizzare le informazioni sul brano attualmente riprodotto nell'elenco musicale in Spotify.
UNSAVE SPOTIFY Rimuovere le informazioni memorizzate in [SAVE].
S.RTRV USB iPod APP ANDROID SPOTIFY [1] (efficace per velocità di compressione basse), [2] (efficace per velocità di compressione alte), [OFF]
AUDIO BOOK iPod [FASTER], [NORMAL], [SLOWER] Modificare la velocità di riproduzione. (Non disponibile quando [CONTROL iPod] è selezionato nella modalità di controllo.)
PAUSE APP Sospendere o riprendere la riproduzione.
Impostazioni AUDIO
Voce del menu Descrizione
FADER*1
BALANCE
Voce del menu Descrizione
EQ SETTING
[SUPER BASS], [POWERFUL], [DYNAMIC], [NATURAL], [VOCAL], [VIVID], [CUSTOM1], [CUSTOM2], [FLAT]	Selezionare o personalizzare la curva di equalizzazione. [CUSTOM1] più essere importato separatamente per agli sorgente. Tuttavia, ognuna delle seguenti combinazioni:viene impostata automaticamente sulla stessa impostazione. • USB, iPod, ANDROID, SPOTIFY e APP (iPhone) [CUSTOM2] è un'impostazione condivisa utilizzata per tutte le origini. È possibile commutare l'equalizzatore ancche premendo ripetutamente è colpèr MVH-S120UB/S120UBG/S120UBA/S120UBW).
Selezionare una banda equalizzatore e il livello per un'ulteriore personalizzazione. Banda equalizzatore: [80HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ]
Livello equalizzatore: da [+6] a [-6]
LOUDNESS
[OFF], [LOW], [MID], [HI] Compensare il suono chiaro a basso volume.
SUB.W*2
[NOR], [REV], [OFF] Selezionare la fase del subwoofer.
SUB.W CTRL*2*3
Frequenza di cutoff: [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]	Il subwoofer emette solo le frequenze inferiori a quale presente nell'intervallo selezionato.
Livello di output: da [-24] a [+6]
Livello di pendenza: [-12], [-24]
BASS BOOST
Da [0] a [+6] Selezionare il livello di incremento dei bassi.
HPF SETTING
Frequenza di cutoff: [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]	Dagli altoparlanti vengono emesse solo le frequenze superiori al cutoff del filtrlo passa alto (HPF).
Livello di pendenza: [-12], [-24]
SLA
Da [+4] a [-4] Regolare il volume del livello per agli sorgente, fatta eccezione per FM. Ognuna delle seguenti combinazioni viene impostata automaticamente sulla stessa impostazione. • USB, iPod, ANDROID, SPOTIFY e APP (iPhone)

1 Non disponibile quando [SUB.W/SUB.W] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL (pagina 6).
2 Non disponibile quando [REAR/REAR] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL (pagina 6).
*3 Non disponible quando [OFF] è selezionato in [SUB.W].

Impostazioni SYSTEM

Éanche possibile accederà qu'esti menu quando l'unità è spenta.

Voce del menu Descrizione
LANGUAGE
[ENG](Inglese), [PYC](Russo), [TUR](Turco)	Selezionare la lingua per visualizzare le informazioni di testo di un file audio compresso.
CLOCK SET
	Impostare l'orologio (pagea 5).
12H/24H
[12H], [24H] Selezionare la notazione temporale.
SCROLL SET
[ONCE], [LOOP], [OFF] Selezionare il modo di scorrimento del testo nella finestra di visualizzazione.
AUTO PI
[ON], [OFF] Cercare una stazione differente con la medesima programmazione,anche se si utilizes una stazione preimpostata.
AUX
[ON], [OFF] Impostare su [ON] quando si utilizes un dispositivo ausiliario connesso all'unità.
SPOTIFY
[ON], [OFF] Impostare su [ON] quando si utilizes la funzione Spotify.
MUTE MODE (solo per MVH-S120UI/S120UIG/S12UI)
[MUTE], [20dB ATT], [10dB ATT] Disattivare o attenuare automaticamente l'audio quando dall'apparecchiatura con funzione Mute viene ricevuto un segnale.
PW SAVE*
[ON], [OFF] Ridurre il consumo della batteria. L'attivazione della sorgente è consentita solo sequesta funzione è attiva.
ANDROID WIRED [MEMORY], [APP CONTROL] Selezionare il metododi connessione idoneo in base al disposisitivo Android.
P.APP AUTO ON [ON], [OFF]	Selezionare [ON] per avviare automaticamente Pioneer ARC APP quando all'unità è collegato un disposisitivo Android mediante AOA. (Non disponibile quando [MEMORY] è selezionato in [ANDROID WIRED].)
USB AUTO [ON], [OFF] Selezionare [ON] per passare automaticamente alla sorgente [USB] quando un disposisitivo USB/iPod è collegato all'unità. Selezionare [OFF] quando un disposisitivo USB/iPod è stato collegato all'unità solo per essere caricato.

• [PW SAVE] è annullato se la batteria del veicolo è scollegata e dovrá essere riattivato una volta ricollegata la batteria. Quando [PW SAVE] è disattivato, in base ai metodi di connessione, l'unità può continuare a ricavare energia alla batteria se l'interruttore di accensione del veicolo non disponhe di una posizione ACC (accessorio).

Impostazioni ILLUMINATION

Voce del menu Descrizione

DIM SETTING [SYNC CLOCK], [MANUAL] Selezionare il modo con cuiambiare la luminosità del display.

BRIGHTNESS Da [1] a [10] Cambiare la luminosità del display. La gamma di impostazioni disponibili varia in base a [DIM SETTING].

Informazioni aggintive

Risoluzione dei problemi

Il display torna automaticamente alla visualizzazione normale.

Non è stata effettuata alcuna operazione per circa 30 secondi. -Eseguire un'operazione.

Il range della riproduzione ripetuta cambia in maniera inattesa.

In base al range di riproduzione ripetuta, il range selezionato cui cambiare quando viene selezionata un'altra cartella o traccia o durante l'avanzamento/riavolgimento rapido. -Selezionare nuovamente il range di riproduzione ripetuta.

Una cartella secondaria non viene riprodotta.

Non è possibile riproduire le cartelle secondarie quando è selezionato [FLD] (ripetizione cartella).
-Selezionare un altro range di riproduzione ripetuta.

Il suono è intermittente.

Si sta utilizzato un dispositivo, come ad esempio un cellulare, che può provocare interferenze audio.
- Allontanare dall'unità i dispositivi elettronici che possono causare interferenze.

Messaggi di erre

Comuni

AMP ERROR

Unità non funzionante o collegamento altoparlante errato.
Il circuito protettivo è attivato.

-Verificare il collegamento degli altoparlanti.
-Posizione l'interruttore di accensione su OFF e nuovamente su ON. Se il messaggio rimane, contattare il rivenditore o una Stazione di servizio Pioneer per ottenere assistenza.

NO XXXX (NO TITLE, a esempio)

Non sono presenti informazioni di testo incorporate.
- Accendere il display o riproduire un altro file o traccia.

Dispositivo USB/iPod

FORMATREAD

Può verificarsi un ritardo tra l'inizio della riproduzione e il momento in cui si inizia a udire il suono.
- Attendere che il messaggio scompaia e ascoltare l'audio.

NO AUDIO

Non sono presenti brani.
-Trasferire i file audio al dispositivo USB ed effettuare la connessione.
II dispositivo USB connesso ha la sicurezza abilitata.
- Attenersi alle istruzioni del dispositivo USB per disattivare la sicurezza.

SKIPPED

Il dispositorio USB connesso contiene file protetti da DRM.
-I file protetti vengono ignoranti.

PROTECT

Tutti i file sul dispositivo USB connesso hanno il DRM incorporato.
-Sostituire il dispositosivo USB.

N/A USB

Il dispositivo USB connesso non è supportato dall'unità.

-Scollegare il dispositivo e sostuirlo con un dispositivo USB compatibile.

HUB ERROR

IldispositivoUSB connesso mediante un hub USB non è supportato dall'unità.

-Collegare il dispositorio USB direttamente all'unità utilizzato un cavo USB.

CHECK USB

ll connettore USB o il cavo USB hasubito un corto circuito.
-Verificare che il connettore USB o il cavo USB non siano impigliati in qualcosa o danneggiati.
Il disposativo USB collegato consuma più della quantità di energia massima consentita.
- Scollegare il dispositivo USB e non utilizzato. Posizione r'interrottore di accensione su OFF e nuovamente su ACC o ON. Collegare solo dispositivi USB conformi.

ERROR-19

Comunicazione non riuscita.

• Effettuare una delle seguenti operazioni, quando tornare alla sorgente USB.

• Scollegare il dispositivo USB.
  Passare a una sorgente diversa.

→Errore iPod.

-Scollegare il cavo dall'iPod. Una volta visualizzato il menu principale dell'iPod, ricollegare e reimpostare l'iPod.

ERROR-23

Il disposativo USB non è formattato correttamente.

• Formattare il dispositivo USB con FAT12, FAT16 o FAT32.

ERROR-16

La versione firmware dell'iPod è obsoleta.
- Aggiornare la versione iPod.
→Errore iPod.
-Scollegare il cavo dall'iPod. Una volta visualizzato il menu principale dell'iPod, ricollegare e reimpostare I'iPod.

STOP

Nell'elenco corrente non sono presenti brani.
-Selezionare un elenco che contenga dei brani.

NOT FOUND

Nessun brano correlato.

-Trasferire i brani all'iPod.

APP

STARTUPAPP

L'applicazione non è ancora in esecuzione.
-Utilizzato il dispositorio mobile per avviare l'applicazione.

Spotify

CHECKAPP

Connessione all'applicazione Spotify non riuscita.

• Attenersi alle istruzioni visualizzate sullo schermo.

Linee guida di gestione

Dispositivo di archivazione USB

• Le connessioni via hub USB non sono supportate.
• Fissare saldamente il dispositivo di archivazione USB prima di guidare. Non lasciar cadere il dispositivo di

archivazione USB sul pavimento, in quanto potrebbe incastrarsi sotto il pedale del freno o dell'acceleratore.

• In base al dispositivo di archivazione USB, potrebbero verificarsi i seguenti problemi.
• Le operazioni possono variare.
• Il disposativo di archivazione potrebbe non essere riconosciuto.
• I file potrebbero non essere riprodotti correttamente.
• Il dispositivo può causare interferenze audio durante l'ascolto della radio.

iPod

• Non lasciare l'iPod in luoghi con temperature elevate.
• Fissare saldamente l'iPod durante la guida. Non lasciar cadere l'iPod sul pavimento, in quanto potrebbe incastrarsi sotto il pedale del freno o dell'acceleratore.
• Le impostazioni dell'iPod, come ad esempio equalizzatore e ripetizione della riproduzione, cambiano automaticamente quando l'iPod è collegato all'unità. Una volta scollegato l'iPod, tali impostazioni tornano alle impostazioni originali.
• Il testo incompatible salvato sull'iPod non verrà visualizzato dall'unità.

Compatibilità audio compresso

• Per il nome cartella o per il nome file, è possibile visualizzare solo i primi 32 caratteri (inclusa l'estensione del file).
• L'unità potrebbe non funzionare correttamente in base all'applicazione utilizzata per decodificare i file WMA.
• Potrebbe verificarsi un leggero ridardo all'avvio della riproduzione dei file audio incorporati con i dati immagine o dei file

audio memorizzati su un dispositivo USB con numerose gerarchie di cartelle.

• Il testo con caratteri russi da visualizzare sull'unità deve essere codificato con uno dei seguenti gruppi di caratteri:

• Unicode (UTF-8, UTF-16)

• Un gruppo di caratteri diverso da Unicode utilizzato in un ambiente Windows e impostato su Russo nell'impostazione multilingue

ATTENZIONE

• Pioneer non può garantire la compatibilità con tutti i dispositivi di archivazione di massa USB e non si assume alcuna responsabilità per eventuali perdite di dati sulettori multimediali, smartphone o altri dispositivi durante l'utilizzo del prodotto.
• Non lasciare i dischi o un dispositivo di archivazione USB in luoghi soggetti a temperature elevate.

File WMA

Estensione file .wma
Velocità di trasmissione	Da 48 kbps a 320 kbps (CBR), da 48 kbps a 384 kbps (VBR)
Frequenza di campionamento	32 kHz, 44,1 kHz, 48 kHz
Windows Media™ Audio Professional, Compressione datirawnza perdita, Voce/Streaming DRM/Streaming con video	Non compatibile

File MP3

Estringione file .mp3
Velocità di trasmissione	Da 8 kbps a 320 kbps (CBR), VBR
Frequenza di campionamento	Da 8 kHz a 48 kHz (32 kHz, 44,1 kHz, 48 kHz per enfasi)
Versione tag ID3 compatibile	1.0, 1.1, 2.2, 2.3, 2.4 (la versione tag ID3 2.x ha la priorità sulla versione 1.x.)
Playlist M3u Non compatibile
MP3i (MP3 interattivo), mp3 PRO	Non compatibile

File WAV

• I formati file WAV non posso n o essere collegati via MTP.

Estensione file .wav
Bit di quantizzazione 8 e 16 (LPCM)
Frequenza di campionamento	Da 16 kHz a 48 kHz (LPCM)

File FLAC

• I formati file FLAC non posso n o essere collegati via MTP.
  In base al codificatore, i file FLAC potrebbero non essere riproducibili.

Estensione file .flac
Frequenza di campionamento	8/11,025/12/16/22,05/24/32/44,1/48 kHz
Bit rate di quantizzazione	16 bit
Modalità canale 1/2 ch

Dispositivo USB

• Potrebbe verificarsi un leggero ridardo all'avvio della riproduzione dei file audio su un dispositivo di archivazione USB con numerouse gerarchie di cartelle.

Gerarchia cartella riproducibile	Fino aotto livelli (una gerarchia pratica presente meno di due livelli).
Cartelle riproducibili Fino	a 500
File riproducibili Fino a	15 000
Riproducione di file protetti da copyright	Non compatibile

Dispositivo USB partizionato

È possibile riproduire solo la prima partizione.

Compatibilità iPod

L'unità supporta solo i seguenti modelli di iPod.
Le versioni precedenti potrebbero non essere supportate.
Realizzato per
-iPod touch (dalla 1^ alla 6^ generatione)
-iPod classic
-iPod nano (dalla 3^ alla 7^ generatione)
-iPhone 6s
-iPhone 6s Plus
-iPhone 6
-iPhone 6 Plus
-iPhone 5s
-iPhone 5c
-iPhone 5
-iPhone4s
-iPhone4
-iPhone3GS
-iPhone3G
-iPhone

• Le operazioni possono variate in base alla generazione e/o alla versione del software dell'iPod.
• Gli utenti iPod con connettore Lightning devono utilizzato il cavo da Lightning a USB (in dotazione con l'iPod).
• Gli utenti dell'iPod con Dock Connector devono utilizzato CD-IU51. Per dettagli, consultare il rivenditore.
• Fare riferimento ai manuali dell'iPod per ottenere informazioni sulla compatibilità di file/formato.
• Audiolibri, Podcast: compatibile

ATTENZIONE

Pioneer declina agli responsabilità per la perdita di dati sull'iPod,anche se i dati vengono persi durante l'utilizzo dell'unità.

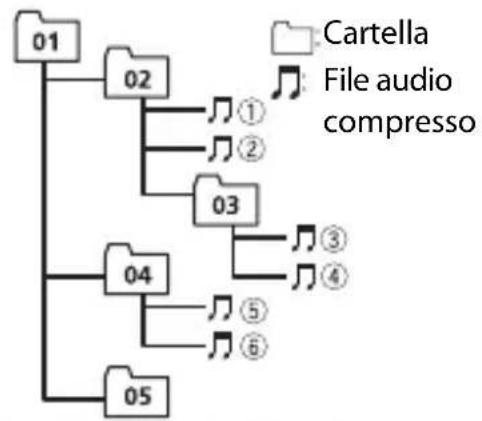

Sequenza di file audio

Con这对于 the.

Notare che i file nascosti in un dispositivo USB non possono essere riprodotti.

Esempio di gerarchia

Level 1 Level 2 Level 3 Level 4
Da 01 a 05: numero cartella
1 a:sequenza di riproduzione

Grafico caratteri russi

D: C	D: C	D: C
R:A	Б:B	Б:B
Γ:Γ	Д:Д	Ε:Ε,Ε
S:X	З:3	Б:И,И
K:K	Д:Д	H:M
H:H	Д:О	П:П
P:P	С:C	Т:Т
Y:Y	Ф:Ф	XXX
U:U	Ч:Ч	Ш:Ш,Ш
Д:Б	И:Вl	Б:Б
З:З	Н:Ю	Я:Я

D: visualizzazione C: carattere

Copyright e marchio

iTunes

Apple ed iTunes sono marchi di fabbrica di Apple Inc., registrati negli Stati Uniti ed in altri Paesi.

WMA

Windows Media è un marchio di fabbrica o marchio di fabbrica depositato della Microsoft Corporation negli Stati Uniti ed in altri paesi.

Questo prodotto include technologie di proprieta della Microsoft Corporation e non è utilizzabile nella licenza della Microsoft Licensing, Inc.

FLAC

La ridistribuzione e l'utilizzo in formato binario e sorgente, con oswana modifiche, sono consentite solo alle seguenti condizioni:

-Eventuali ridistribuzioni del codice sorgente devono contener suddette informazioni relative ai diritti d'autore, quello elenco di condizioni e la segunte rimuncia.
-Eventuali ridistribuzioni in formato binario devono riproduire sudette informazioni relative ai diritti d'autore, quello elenco di condizioni e la segunte rimuncia nella documentazione e/o altri materiale fornito con la distribuzione.
-Ne il nome Xiph.org Foundation né i nomi di chi ha prestato il suo contributo devono essere utilizzati allo scopo di sostenere o promuovere prodotti derivativ dal presente softwareenza previa specifica autorizzazione scritta.

QUESTO SOFTWARE VIENE FORNITO DAI TITOLARI DEL COPYRIGHT E

COLLABORATORI "COSI COM'Et" SENZA ALCUNA GARANZIA ESPLICITA O

IMPLICITA, COMPRESE, A MERO TITOLO ESEMPLIFICativo MA NON LIMITATIVO, LE GARANZIE IMPLICITE DI COMMERCIABILITA

EDIIDONEITA PER UNOSCOPO PARTICOLARE. IN NESSUN CASO

FONDAZIONO O ALTRI SOGGETTI CHE HANNO PRESTATO IL LORO CONTRIBUTO SARANNO RESPONSABIL PER EVENTUAI

DANNI DIRETTI,INDIRETTI,ACCIDENTALIO CONSEQUENZIALI,COMPRESI,A TITOLO

ESEMLIFICATIVO, RIFORNIMENTI DI BENI O SERVIZI SOSTITUTIVI; MANCATO

UTILIZZO O PERDITA DI DATI O PROFITTI; INTERRUZIONE DELL'ATTIVITA) IN

QUALSIASI MODO CAUSATI PER OGNI IPOTESI DI RESPONSABILITA SIA PER

CONTRATTO, PRECISA RESPONSABILITA O ILLECITO (COMPRESI GRAVI

INADEMPIMENTI), FATTI SALVI LIMITI

INDEROGABILI DI LEGGE, CHE POTREBBERO VERIFICARSI QUANDO SI UTILIZZA QUESTO SOFTWARE; ANCHE SE SI ERA STATI MESSI A CONOSCENZA DELLA POSSIBILITA DEL VERIFICARSI DI TALI DANNI.

iPhone, iPod e Lightning

L'uso del logo Made for Apple indica che un accessorio è stato progettato per essere collegato specificamente al prodotto Apple identificato dal logo ed è stato certificato dallo sviluppatore per soddisfare gli standard di prestazioni Apple. Apple non è responsabile per il funzionamento del dispositivo o della sua conformità con gli standard normativi e di sicurezza.

Note: I'uso di questo accessorio con un prodotto Apple più interessare le prestazioni wireless.

iPhone, iPod, iPod classic, iPod nano, iPod touch e Lightning sono marchi di Apple Inc., registrati negli USA e in altri paesi.

Google™, Google Play, Android Google, Google Play e Android sono marchi di Google LLC.

Spotify®

SPOTIFY e il logo Spotify sono marchi registrati di Spotify AB. Sono necessari dispositivi digitali mobili compatibili e abbonamento premium, ove disponibili, vedere https://www.spotify.com.

Specifiche

Generali

Alimentazione: 14,4 V CC (da 10,8 V a 15,1 V consentiti)

Sistema di messa a terra: tipo negativo

Consumo di corrente massimo: 10,0 A

Dimensioni (L× A× P) DIN

Telaio: 178mm× 50mm× 97mm

Testata: 188mm× 58mm× 17mm

D

Telao: 178mm× 50mm× 97mm

Testata: 170mm× 46mm× 17mm

Peso: 0,5 kg

Audio

Potenza massima:

• 50W× 4 canali/4 (senza subwoofer)
• 50W× 2 canali/4 +70W× 1 canale/2 (per il subwoofer)

Potenza continua:

22 W × 4 (da 50 Hz a 15 000 Hz, 5 %

THD, 4 Ω di carico, entrambi i canali pilotati)

Impedenza di carico: 4 (da 4 a 8 consentiti)

Livello di output massimo tensione preout: 2,0 V

Profiloloudness: +10 dB (100Hz), + 6,5 dB (10kHz) volume:-30 dB

Equalizzatore (equalizzatore grafico a 5 b a n d e):

Frequenza: 80 Hz/250 Hz/800 Hz/2,5 kHz/8 kHz

Campo di equalizzazione: ± 12 dB (passo 2 dB)

Subwoofer (mono):

Frequenza: 50Hz / 63Hz / 80Hz

100 Hz/125 Hz/160 Hz/200 Hz

Guadagno: da +6 dB a -24 dB

Fase:normale/inversa

USB

Alimentazione massima: 1 A

USB Protocollo:

Formato di decodifica MP3: MPEG-1 e 2

Audio Layer 3

Formato di decodifica WMA: ver. 7, 8, 9, 9.1,

9.2 (audio a 2 canali)

Formato di decodifica FLAC: v1.3.0 (Free Lossless Audio Codec)

Formato segnale WAV: PCM lineare (non compresso)

Tuner FM

Intervallo di frequenza: da 87,5 MHz a 108,0 MHz

Sensibilitàutilizzabile:11 dBf (1,0 V / 75 , mono,S/N:30 dB)

Rapporto segnale-rumore: 72 dB (rete IEC-A)

Tuner MW

Intervallo di frequenza: da 531 kHz a 1602 kHz

Sensibilitàutilizzabile: 25 V (S/N: 20 dB)

Rapporto segnale-rumore: 62 dB (rete IEC-A)

Tuner LW

Intervallo di frequenza: da 153 kHz a 281 kHz

Sensibilitàutilizzabile: 28 V (S/N: 20 dB)

Rapporto segnale-rumore: 62 dB (rete IEC-A)

NOTA

Caratteristiche tecniche e design sono soggetti a eventuali modifiche alla preavviso.

Índice

Si prega di visitare il siteo www.pioneer-car.it (o www.pioneer-car.eu) per registrazione il prodotto.
