MANUALE UTENTE SOHO GPO

Grazie per aver acquistato questo prodotto ProtelX.

Legga con attenzione le istruzioni prima dell'uso e le conservi in un luogo sicuro per poterle consultare in futuro.

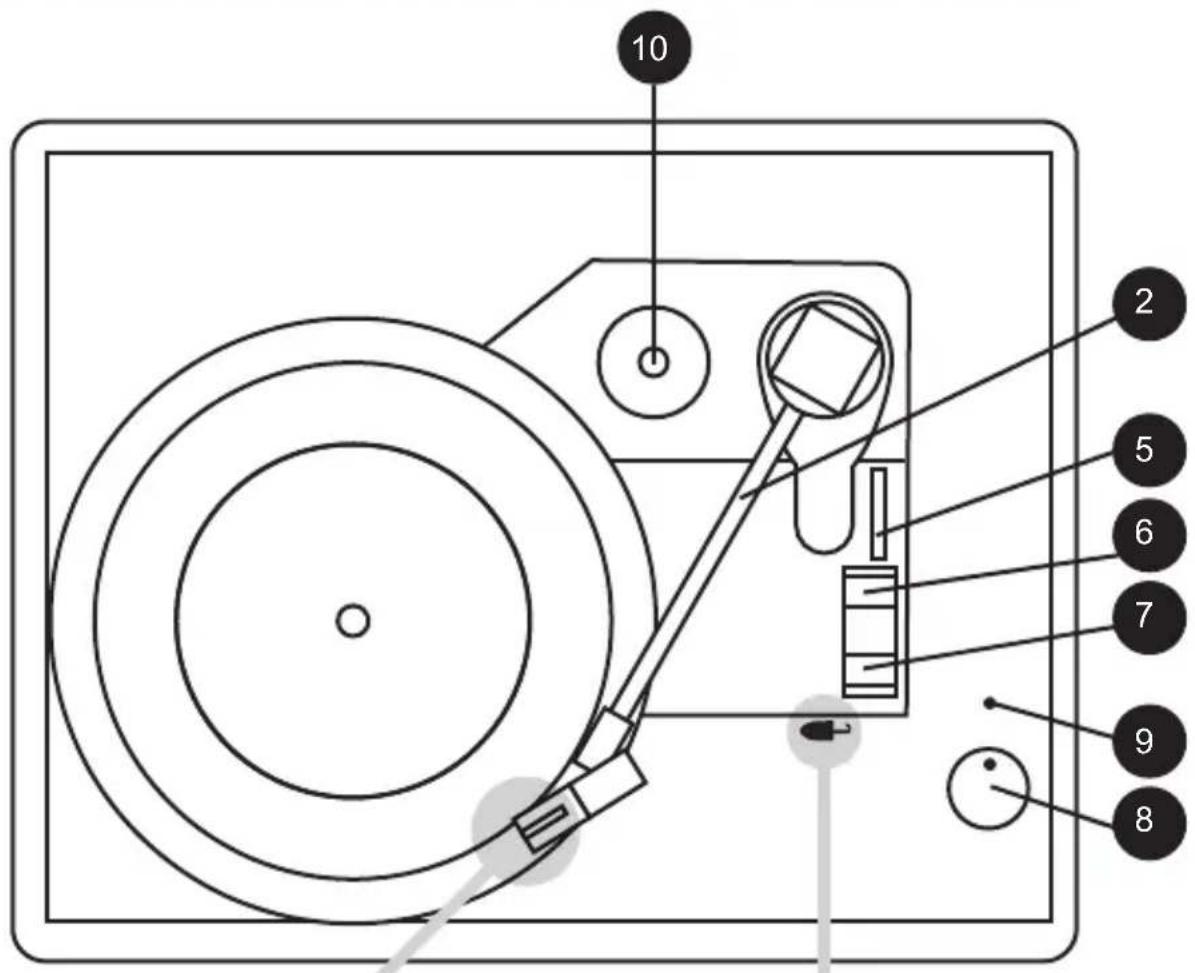

IDENTIFICAZIONE DEI COMPONENTI

10 2 5 6 7 9 8

14 15

1. Altoparlanti
2. Spia dell'alimentazione
3. Braccio
4. Adattatore 45 giri
5. Blocco del braccio
6. Presa per cuffie 3,5 mm
7. Leva del braccio 12. Uscita audio RCA
8. Interruttore di arresto 13. Ingresso CC 5 V
   automatico
9. Controllo della velocità 15. Puntina (ago)
10. Manopola alimentazione/volume

DISIMBALLAGGIO DEL GIRADISCHI

1. Rimuovere con cura il giradischi e gli accessori dalla scatola.
2. Posizionare il giradischi su una superficie piana a livello e aprire il coperchio.
3. Rimuovere la protezione bianca della puntina come mostrato sotto

1. Rimuovere con attenzione il laccetto dal BRACCIO (2).
2. Rilasciare il BLOCCO DEL BRACCIO (3).

ALIMENTAZIONE

1. Inserire l'adattatore di alimentazione CA 100 V\~240 V, 50/60 Hz in CC 5 V nell'INGRESSO CC 5 V (13) ubicato sul retro del giradischi.
2. Inserire la spina dell'adattatore di alimentazione in una presa elettrica.
3. Accendere il giradischi ruotando la MANOPOLA DI ALIMENTAZIONE/VOLUME (8) in senso orario.
4. Spegnere il giradischi ruotando la MANOPOLA DI ALIMENTAZIONE/VOLUME (8) in senso antiorario.

VOLUME

Il volume degli altoparlanti viene regolato con la MANOPOLA DI ALIMENTAZIONE/VOLUME (8).

• Per aumentare il volume: ruotare la MANOPOLA DI ALIMENTAZIONE/VOLUME (8) in senso orario.
• Per diminuire il volume: ruotare la MANOPOLA DI ALIMENTAZIONE/VOLUME (8) in senso antiorario.

RIPRODUZIONE DI UN DISCO

1. Impostare la velocità corretta per il disco (33/45/78 giri).
2. Posizionare il disco sul giradischi.
3. Ruotare la MANOPOLA DI ALIMENTAZIONE/VOLUME (8) in senso orario per accendere il giradischi.
4. Sbloccare il BLOCCO DEL BRACCIO (3) e il BRACCIO (2) sarà pronto per la riproduzione.
5. Abbassare il BRACCIO (2) usando la LEVA DEL BRACCIO (5) finché la PUNTINA (15) non tocca il disco e inizia a suonare la musica. Assicurarsi che la LEVA DEL BRACCIO (5) sia completamente abbassata.
6. Regolare il volume al livello desiderato ruotando la MANOPOLA DI ALIMENTAZIONE/VOLUME (8).
7. AI termine dell'ascolto, usare la LEVA DEL BRACCIO (5) per sollevare il BRACCIO (2) e posizionarlo sul POGGIABRACCIO (4). Il disco cessa automaticamente di girare.
8. Quando si finisce di usare il giradischi, inserire il BLOCCO DEL BRACCIO (3).

ARRESTO AUTOMATICO

La funzione di ARRESTO AUTOMATICO consente di fermare automaticamente la riproduzione quando la PUNTINA (15) raggiunge la fine del disco.

• Per attivare la funzione di ARRESTO AUTOMATICO: impostare l'INTERRUTTORE DI ARRESTO AUTOMATICO (6) su AUTOMATICO.
  • Per spegnere la funzione di ARRESTO AUTOMATICO: impostare l'INTERRUTTORE DI ARRESTO AUTOMATICO (6) su MANUALE.

NOTA: Quando si usa l'impostazione MANUALE, una volta che il disco è finito, il giradischi continua a girare finché non si solleva il BRACCIO (2) e lo si riporta sul POGGIABRACCIO (4). A questo punto cessa di girare.

CONNESSIONE A UN ALTOPARLANTE ESTERNO

Usare i cavi RCA bianco e rosso inclusi per collegare il giradischi a un altoparlante esterno o impianto stereo. Basta collegare le estremità del cavo RCA nelle corrispondenti PRESE D'USCITA AUDIO rossa e bianca (12) sul retro del giradischi.

Collegare le altre estremità, rossa e bianca, del cavo RCA nelle corrispondenti prese d'ingresso audio rossa e bianca sugli altoparlanti esterni o impianto stereo. L'altoparlante richiede un pre-amplificatore all'interno.

USO DI CUFFIE

Per usare delle cuffie con questo giradischi, collegarle con una presa da 3,5 mm nell'ingresso sulla PRESA CUFFIE 3,5 mm (11) situata sul retro del giradischi.

• NOTA: Quando le cuffie sono inserite, dagli altoparlanti incorporati non viene emesso alcun suono.

RIMOZIONE DELLA PUNTINA (AGO)

1. Bloccare il BRACCIO (2) sul POGGIABRACCIO (4) spingendo il BLOCCO DEL BRACCIO (3) verso sinistra.
2. Rimuovere la protezione bianca della puntina (se necessario).

1. Tenere la parte inferiore della TESTINA (14) fra pollice e indice come mostrato sotto alla Fig. 3a. Con l'altro pollice, spingere con attenzione sull'estremità superiore del gruppo della puntina rossa (il pezzo rosso include l'ago) finché non si separa dalla TESTINA (14) come mostrato alla Fig. 3b.
2. Rimuovere con cura l'intero gruppo della puntina dalla cartuccia tirandolo via dalla TESTINA (14) (FIG. 4a).

NOTA: Non toccare direttamente la PUNTINA (AGO) (15) durante

l'installazione per non arrecare danni permanenti alla PUNTINA (15).

1. Tenere la punta anteriore del gruppo della puntina fra pollice e indice e inserire la parte posteriore del gruppo della puntina sulla TESTINA (14) come mostrato alla Fig. 5a.
2. Applicando una leggera pressione sulla parte superiore del BRACCIO (2) con l'indice, spingere con delicatezza il gruppo della puntina verso l'alto fino a sentire un clic (il gruppo della puntina si blocca in posizione – Fig. 6a).
3. La nuova PUNTINA (15) è ora pronta per l'uso.

- In condizioni di utilizzo normali, una PUNTINA (15) dura per circa 50-60 ore di riproduzione di dischi.

RISOLUZIONE DEI PROBLEMI

LA MUSICA VIENE RIPRODOTTA TROPPO LENTAMENTE O TROPPO VELOCEMENTE

- Controllare che l'INTERRUTTORE DI CONTROLLO DELLA VELOCITÀ (7) sia impostato correttamente per il disco da riprodurre (33, 45 o 78 giri).

IL DISCO SALTA PARTI IN CONTINUAZIONE

• Osservare con attenzione la superficie del disco sotto una luce forte per vedere se vi siano graffi significativi o altri danni che provocano i salti.
• Verificare che il giradischia sia su una superficie piana e a livello.
• Pulire il disco con uno spazzolino apposito per rimuovere l'accumulo di polvere e sporco nei solchi.
• Controllare che la PUNTINA (15) sia correttamente inserita nella posizione centrale.

NON VIENE EMESSO ALCUN SUONO

• Verificare che la protezione bianca per la puntina sia stata rimossa dalla testina.
• Confermare che non vi siano spine inserite nella PRESA PER CUFFIE da 3,5 mm (11) sul retro del disco.
• Controllare la posizione della PUNTINA (15) per verificare che non sia spostata dal centro (vedi Fig. 7a a pagina 9).

NON C'È ALIMENTAZIONE

- Verificare che l'adattatore di alimentazione CA 100 V\~240 V, 50/60 Hz a CC 5 V sia connesso correttamente nell'INGRESSO CC 5 V (13) sul retro del giradischi e nella presa elettrica.

- Assicurarsi che la presa elettrica sia funzionante provando a inserire un altro dispositivo.

Con la presente, ProtelX dichiara che questo dispositivo (GPO Soho) è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della direttiva, è possibile scaricare una copia di questo certificato su www.gporetro.com/Certificate-of-Conformity
