MANUALE UTENTE MVH-S520DAB PIONEER

Manuale d'istruzioni

Operazioni preliminari 3

Regolazioni audio 23

Impostazioni 25

Impostazioni FUNCTION 25

Impostazioni AUDIO 27

Impostazioni SYSTEM 30

Impostazioni ILLUMINATION 33

Informazioni aggintive 35

Informazioni sul manuale:

• Nelle seguenti istruzioni, una memoria USB o unlettore audio USB viene denominato "dispositivo USB".

Operazioni preliminari

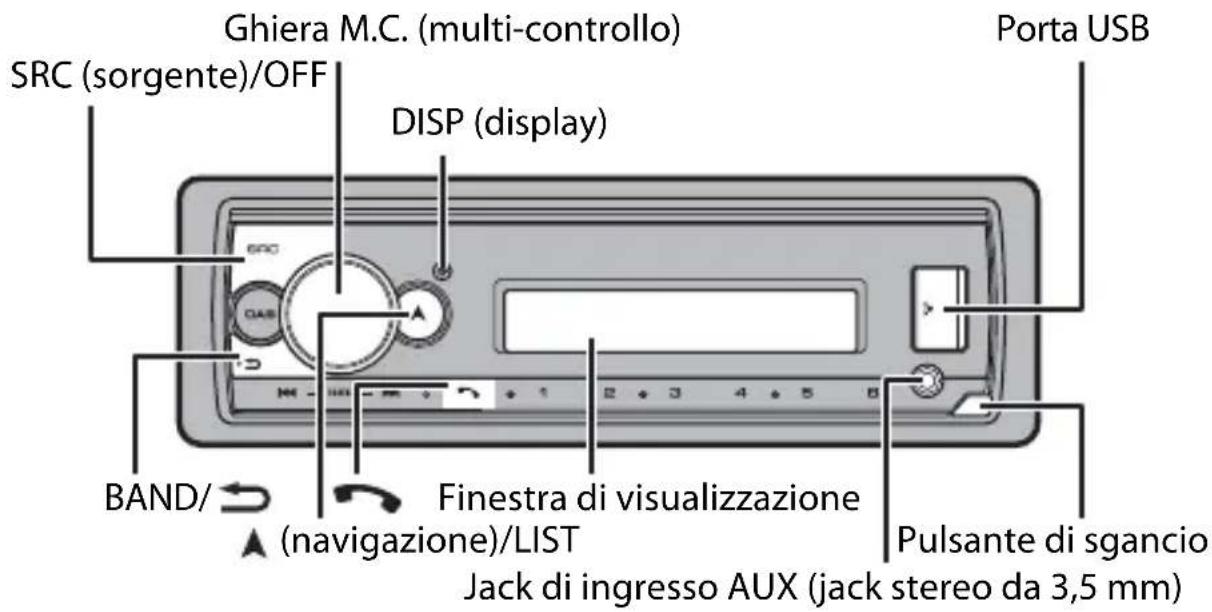

Funzionamento di base

MVH-S520DAB

Operazioni frequenti

Scopo Operazione
Accendere l'alimentazione* Premere SRC/OFF	per accendere l'alimentazione.Tenere premuto SRC/OFF per spagnere l'alimentazione.
Regolare il volume Ruotare la ghiera M.C..
Selezionare una sorgente Premere ripetutamente SRC/OFF.
Cambiare la visualizzazione delle informazioni	Premere ripetutamente DISP.
Tornare alla precedente visualizzazione/elenco	Premere BAND/ ⋆.
Tornare alla visualizzazione normale dal menu	Tenere premuto BAND/ ⋆
Modifica della luminosità del display	Tenere premuto BAND/ ⋆.
Rispondere a una chiamata Premere qualsiasi pulsante.
Terminare una chiamata Premere .	#

• Quando l'interlinea blu/bianca dell'unità è collegata al terminale di controllo relè dell'antenna automatica del veicolo, l'antenna del veicolo si estende quando la sorgente dell'unità è attivata. Per ritirare l'antenna, disattivare la sorgente.

Indicazione del display

Indicazione	Descrizione
Viene visualità	Izzata quando esiste un livello inferiore del menu o della cartella.
TP Viene visualità	Izzata quando viene ricevuto un programma sul traffico.
BASS	Viene visualizzata quando è attivata la funzione BASS.
XX	Viene visualizzato quando è impostata la riproduzione casuale/shuffle (fatta eccezione per quando è selezionato BT AUDIO come sorgente).
←	Viene visualizzato quando è impostata la funzione di riproduzione ripetuta (fatta eccezione per quando è selezionato BT AUDIO come sorgente).
®	Viene visualizzata in presenza di una connessione Bluetooth (pagea 13).
APP Viene visualità	Izzata in presenza di una connessione Pioneer Smart Sync (pagea 20).

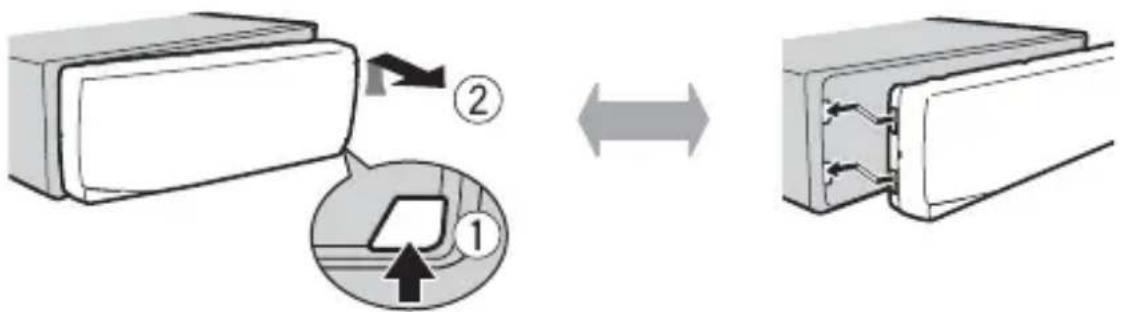

Rimozione del frontalino

Staccare il frontalino per evitarne il furto. Rimuovere tutti i cavi e i dispositivi collegati al frontalino e spegnere l'unità prima di staccarla.

Stacca Attacca

Importante

• Evitare di sottoporre il frontalino a forti urti.
• Mantenere il frontalino lontano da luce diretta del sole e alte temperature.
• Conservare sempre il frontalino staccato in una custodia protettiva o in borsa.

Reimpostazione del microprocessore

Il microprocessor deve essere reimpostato nei seguenti casi:

• Prima di utilizzare l'unità per la prima volta dopo l'installazione
• Se l'unità non funziona correttamente
• Se sul display vengono visualizzati messaggi anomali o errati

1 Rimuovere il pannello anteriore (pagina 4).

2 Premere il pulsante RESET con uno strumento appuntito più lungo di 8 mm.

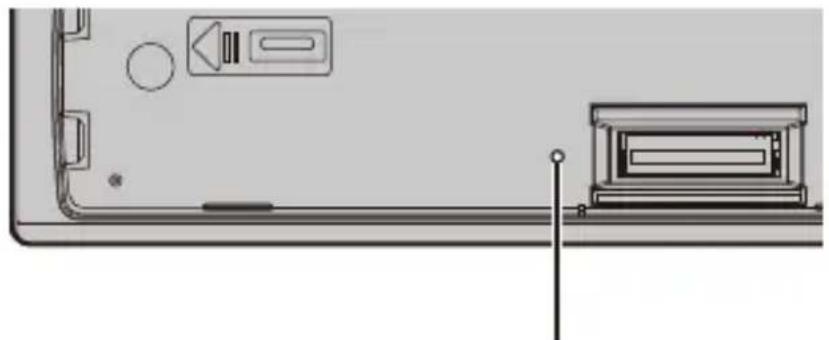

Pulsante RESET

Menu di configurazione

Quando, dopo l'installazione, l'interruttore di accensione viene impostato su ON, sul displayiene visualizzato il menu di configurazione.

AVVERTENZA

Non utilizzato l'unità in modalità standard quando un sistema di altoparlianti per la modalità di rete è collegato all'unità. Non utilizzato l'unità in modalità di rete quando un sistema di altoparlianti per la modalità standard è collegato all'unità. Questa operazione può danneggiare gli altoparlianti.

1 Ruotare la ghiera M.C. per selezionare le opzioni, quando premere per confirmare.

Per passare all'opzione di menu successiva, confermare la selezione.

Voce del menu Descrizione
LANGUAGE Selectionare [ENG](Inglese), [PYC](Russo), [TUR](Turco), [FRA](Francese), [DEU](Tedesco)
la lingua per visualizzare le informazioni di testo di un file audio compessoo.
Voce del menu Descrizione
CLOCK SET Impostare l'orologio.
	1 Ruotare la ghiera M.C. per regolare l'ora, quando premere per confermare.L'indicatore passa automaticamente all'impostazione dei minuti.2 Ruotare la ghiera M.C. per regolare i minuti, quando premere per confermare.
FM STEP Selezionare il passo [100], [50]	Passo di frequenza FM tra 100 kHz o 50 kHz.
DAB ANT PW Alimentare [ON]	un'antenna DAB. Selezionare questa voce quando con l'unità si utilizza un'antenna DAB opzionale (AN-DAB1, venduta separatamente).
[OFF] All'antenna DAB non viene fornita alcuna alimentazione.	DAB non viene fornita alcuna alimentazione.
	Selezionare questa voce quando si utilizza un'antenna passiva alla boosted.
SPEAKER MODE Passare [STANDARD], [NETWORK]	tra due modalità di funzionamento: la modalità di rete a 2 vie (NETWORK) e la modalità standard (STANDARD), in base alle connessioni stabilite. Per dettagli sulle modalità di funzionamento, consultare paglia 23.Dopo aver selezionato la modalità appropriata, ruotare la ghiera M.C. per selezionare [YES], quando premere per confermare.Non è possibile completare il menu di configurazione alla aver impostato [SPEAKER MODE].Una volta impostata la modalità dell'altoparlante, non è possibile modificare l'impostazione sera aver ripristinato le impostazioni predefinite del prodotto. Ripristinare le impostazioni predefinite per modificare l'impostazione della modalità altoparlante (fare riferimento a SYSTEM RESET a paglia 8).Quando è selezionato [NETWORK], la funzione del segnale acustico non è disponibile.

2Viene visualizzato [QUIT:YES].

Per tornare alla prima voce del menu di configurazione, ruotare la ghiera M.C. per selezionare [QUIT:NO], quando premere per confermare.

3 Premere la ghiera M.C. per confermare le impostazioni.

[UPDATING LIST] viene visualizzato sul display e l'elenco del servizio viene aggiornato.

NOTA

Tali impostazioni diverse da [SPEAKER MODE], possono essere effettuate in qualsiassi lavoro delle impostazioni SYSTEM (pagina 30) e nelle impostazioni INITIAL (pagina 7).

Annullamento della visualizzazione di dimostrazione (DEMO OFF)

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [SYSTEM], quando premere per confirmare.
3 Ruotare la ghiera M.C. per selezionare [DEMO OFF], quando premere per confermare.
4 Ruotare la ghiera M.C. per selezionare [YES], quindi premere per confirmare.

Impostazioni INITIAL

1 Tenere premuto SRC/OFF finché l'unità si spegne.
2 Tenere premuto SRC/OFF per visualizzare il menu principale.
3 Ruotare la ghiera M.C. per selezionare [INITIAL], quando premere per confermare.
4 Ruotare la ghiera M.C. per selezionare un'opzione, quando premere per confermare.

Voce del menu Descrizione
FM STEP Selezionare il p[100], [50]	asso di frequenza FM tra 100 kHz o 50 kHz.
REAR-SP Selezionare in[FUL]	presenza di un altoparlante full-range collegatoalle interlinee di uscita dell'altoparlante posteriore.
[SW] Selezionare in	presenza di un subwoofer collegato direttamentealle interlinee di uscita dell'altoparlante posteriore società amplificatore ausiliario.
SYSTEM UPDATE Seziani[SYSTEM INFO], [S/W UPDATE]	onare [SYSTEM INFO] per confermare le più recentiinformazioni di systema sull'unità.Selezionare [S/W UPDATE] per aggiornare l'unità al software piùrecente e avviare le impostazioni dell'unità. Per dettagli sulsoftware più recente e sull'aggiornamento, visitare il nostro siteWeb.
DAB ANT PW Alimentare [ON]	un'antenna DAB. Selezionare questa voce quando con l'unità si utilizza un'antenna DAB opzionale (AN-DAB1, venduta separatamente).
[OFF] All'antenna DAB non viene fornita alcuna alimentazione. Selezionare questa voce quando si utilizza un'antenna passiva + senza booster.
SYSTEM RESET Selezionare [YES], [NO]	are [YES] per avviare le impostazioni dell'unità. L'unità verrà riavviata automaticamente.

Per ricevere i segnali DAB, collegare un'antenna DAB (AN-DAB1) (venduta separamente) all'unità.

Ricerca di un componente di servizio/stazione

1 Premere SRC/OFF per selezionare [DIGITAL RADIO].
2 Premere BAND/ per selezionare la banda [D1], [D2] o [D3].
3Premere / per selezionare un componente di servizio/stazione.

NOTA

Tenere premuto, quindir lasciarlo per cercare un servizio disponibile. La scansione termina quando l'unità riceve un servizio.

Per selezionare un componente di servizio/stazione daglielenchi di servizio

1. Durante la ricezione DAB, tenere premuto.
   Consente di visualizzare un elenco di tutti i componenti di servizi/stazioni. Tenere premuto nuovamente per cercare un componente di servizio/stazione in ordine alfabetico.
   2 Selezionare un componente di servizio/stazione dall'elenco selezionato, quando premere la ghiera M.C. per confermare.

NOTA

È possibile aggiornare l'élenco dei servizi premendo DAB. Per annullare l'aggiornamento, premere nuovamente DAB.

Preimpostazione dei componenti di servizio/stazioni

Per memorizzare i componenti di servizio/stazioni

1 Durante la ricezione del componente di servizio/stazione che si desidera memorizzare, tenere premuto uno dei pulsanti numerici (da 1 / a 6 / ) fino a quando non smette di lampeggiare.

Per recuperare i componenti di servizio/stazioni memorizzati

1 Selezionare la banda, quindi premere un pulsante numerico (da 1/ a 6/).

Funzioni di pausa/differita

L'unità memorizza automaticamente nella memoria le trasmissioni recenti. La capacité della memoria dell'unità varia in base alla velocità di trasmissione del componente di servizio utilizzato. La capacité approssimativa della memoria è pari a cinque minuti per 192 kbps.

Per sospendere/riprendere

1 Durante la ricezione di un componente di servizio, tenere premuto DISP.

Perutilizzare la funzione di differita

1 Durante la ricezione di un componente di servizio, tenere premuto DAB.
2 Premere (torna indietro di un minuto)/ (avanza di un minuto) per regolare il punto di riproduzione.

Radio

Le frequenze del tuner sull'unità sono distribuite per l'utilizzo in Europa occidentale, Asia, Medio oriente, Africa e Oceania. L'utilizzo in altre aree più provocare una scarsa ricezione. La funzione RDS (radio data system) funziona solo nelle aree di trasmissione dei segnali RDS per le stazioni FM.

Ricezione delle stazioni preimpostate

1 Premere SRC/OFF per selezionare [RADIO].
2 Premere BAND/ per selezionare la banda [FM1], [FM2], [FM3], [MW] o [LW].
3 Premere un pulsante numerico (da 1/ a 6/).

TIP

I pulsanti / possonoanche essereutilizzati per selezionare una stazione preimpostata quando [SEEK] è impostato su [PCH] nelle impostazioni FUNCTION (pagea 27).

Le sei stazioni più forti vengono memorizzate sui pulsanti numerici (da 1 / a 6 / 一

1 Una volta selezionata la banda, premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [FUNCTION], quando premere per confermare.
3 Ruotare la ghiera M.C. per selezionare [BSM], quando premere per confirmare.

Per cercare manualmente una stazione

1 Una volta selezionata la banda, premere /per selezionare una stazione. Tenere premuto /quindi ilasciarlo per cercare una stazione disponibile. La scansione termina quando l'unità riceve una stazione. Per annullare la sintonizzazione, premere

NOTA

[SEEK] delve essere impostato su [MAN] nelle impostazioni FUNCTION (pagina 27).

Per memorizzare manualmente le stazioni

1 Durante la ricezione della stazione che si desidera memorizzare, tenere premuto uno dei pulsanti numerici (da 1 / a 6 / 一 ) fino a quando non smette di lampeggiare.

Utilizzo delle funzioni PTY

L'unità perché una stazione per informazione PTY (tipodi programma).

1 Tenere premuto durante la riscizione FM.

2 Ruotare la ghiera M.C. per selezionare un tipo di programma da [NEWS/INFO], [POPULAR], [CLASSICS] o [OTHERS].
3 Premere la ghiera M.C..

L'unità inizia a cercare una stazione. Una volta trovata, viene visualizzato il relativo nome di servizio del programma.

NOTE

• Per annullare la ricerca, premere la ghiera M.C..
• Il programma di alcune stazioni può differire da quantoindicato dal PTY trasmesso.
• Se non viene trasmessa alcuna stazione per il tipo di programma che si sta cercando,iene visualizzato [NOT FOUND] per circa due secondi, quindi il tuner torna alla stazione originale.

USB/iPhone/AUX

(La sorgente iPhone non è disponibile quando [USB MTP] è impostato su [ON] nelle impostazioni SYSTEM (pagea 32).)

Riproroduzione

Scollegare le cuffie dal dispositivo prima di collegarlo all'unità.

Dispositivi USB (incluo AndroidTM)/iPhone

1 Apriere il coperchio della porta USB.
2 Collegare il disposativo USB/iPhone utilizzato un cavo idoneo.

NOTA

Per passare automaticamente alla sorgente USB quando un dispositivo USB/iPhone è collegato all'unità, impostare [USB AUTO] su [ON] nelle impostazioni SYSTEM (pagina 32).

ATTENZIONE

Utilizzare un cavo USB (venduto separamente) per collegare il dispositivo USB in quanto agli dispositivo collegato direttamente all'unità sporge e può risultare pericoloso.

Prima di rimuovere il dispositorio, interrompere la riproduzione.

Connessioni AOA

Un dispositivo che esegue Android OS 4.1 o versioni successive e che supportaanche AOA (Android Open Accessory) 2.0 puo essere collegato all'unità via AOA,utilizzando il cavo in dotazione con il dispositivo.

NOTA

Se si utilizes una connessione AOA, impostare [APP CONTROL] su [Wired] (pagina 32) e impostare [USB MTP] su [OFF] (pagina 32) nelle impostazioni SYSTEM.

Connessione MTP

Un dispositivo installato con Android OS 4.0 o la maggior parte delle versioni successive, cui sono esessile collegato all'unità via MTP, utilizzando il cavo in dotazione con il dispositivo. Tuttavia, in base al dispositivo collegato, alla versione OS o al numero di file nel dispositivo, i brani/file audio potrebbero non essere riprodotti via MTP. Si prega di notare che il collegamento MTP non è compatibile con i formati file WAV e FLAC.

NOTA

Se si utilizes una connessione MTP, impostare [USB MTP] su [ON] nelle impostazioni SYSTEM (pagina 32).

AUX

1 Inserire la spina mini stereo nel jack di ingressso AUX.
2 Premere SRC/OFF per selezionare [AUX IN] come sorgente.

NOTA

Se [AUX] è impostato su [OFF] nelle impostazioni SYSTEM, non è possibile selezionare [AUX IN] come sorgente (pagea 31).

Operazioni

È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 25) (fatta eccezione per la sorgente AUX IN/USB).

Si prega di notare che le seguenti operazioni non funzionano su un dispositivo AUX. Per utilizzare un dispositivo AUX, utilizzato il dispositivo stesso.

Scopo Operazione
Selezionare una cartella*1	Premere 1/∧ o 2/∨.
Selezionare una traccia/brano (capitolo) Premere o .
Avanzamento o avvolgimento rapido*2 Tenere premuto o .
Cercare un file da un elenco (solo USB)	1 Tenere premuto ▲ per visualizzare l'elenco. 2 Ruotare la ghiera M.C. per selezionare il nome file desiderato (cartella) o la categoria, quando premere per confermare. 3 Ruotare la ghiera M.C. per selezionare il file desiderato, quando premere per confermare. La riproduzione si avvia.
Visualizzare un elenco di file nella cartella/ categoria selezionata*1	Premere la ghiera M.C. quando viene selezionata una cartella/categoria.
Riproduire un brano nella cartella/categoria selezionata*1	Tenere premuto la ghiera M.C. quando viene selezionata una cartella/categoria.
Ripetere la riproduzione Premere 6/ .	→
Riproduzione casuale/shuffle Premere 5/	. ××
Sospendere/riprendere la riproduzione	Premere 4/PAUSE.
Sound retriever*1	Premere 3/S.Rtrv. [1]: efficace per velocità di compressione basse [2]: efficace per velocità di compressione alte
Tornare alla cartella principale (solo USB)*1	Tenere premuto 1/∧.

1 Solo file audio compressi
2 Quando si utilizes la funzione di avanzamento o avvolgimento rapido durante la riproduzione di un file VBR, la durata della riproduzione indica potrebbe non essere corretta.

Bluetooth

Connessione Bluetooth

Importante

Se sono connessi dieci o più dispositiivi Bluetooth (es. un Telefono e unlettore audio separato),questi potrebbero non funzionare correttamente.

TIP

La connessione successiva all'unità viene eseguita automaticamente se il disposativo Bluetooth è stato collegato in precedenza nei seguenti punti.

1 Attivare la funzione Bluetooth del dispositivo.

Se si effettua una connessione Bluetooth dal disposativo, passare al punto 4.

2Premere per visualizzare I'impostazione [ADD DEVICE].

L'unità inizia a cercare i dispositivi disponibili, quando li visualizza nell'élenco dei dispositivi.

• Per annullare la ricerca, premere la ghiera M.C..
  Se il dispositorio desiderato non è presente nell'elenco, selezionare [RE-SEARCH].

• Nel caso in cui nononia disponibile alcun dispositivo, sul display viene visualizzato [NOT FOUND].

• Se è stata presente un dispositivo collegato, il menu del Telefono viene visualizzato premendo.

3 Ruotare la ghiera M.C. per selezionare il dispositivo desiderato, quando premere per confermare.

Tenere premuta la ghiera M.C. perambiare le informazioni dispositivo visualizzate tra indirizzo dispositivo Bluetooth e nome dispositivo.

Se si effettua una connessione Bluetooth dall'unità, passare al punto 5.

4Selezionare il nome dell'unità visualizzato sul display del dispositivo.
5 Verificare che il numero a 6 cifre venga visualizzato sull'unità e sul dispositivo, quando selezionare [YES] se i numero a 6 cifre visualizzati sull'unità e sul dispositivo coincidono.

Telefono Bluetooth

Per prima casa, effettuare una connessione Bluetooth con il Telefono Bluetooth (pagina 13). É possible collegare simultaneamente fino a due Telefoni Bluetooth.

Important

• Lasciere l'unità in standby per la connessione al Telefono via Bluetooth perché il motore è spento più causare l'esaurimento della batteria del veicolo.
• Assicurarsi di aver parcheggiato il veicolo in un luogo sicuro e insere il freno di stazionamento prima di eseguire l'operazione.

Per effettuare una Telefonata

1 Premere pe visualizzare il menu del Telefono.

Quando si collegano due Telefoni, il nome di un Telefono più essere visualizzato prima del menu del Telefono. Per passare a un altro Telefono, premere nuovamente

2 Ruotare la ghiera M.C. per selezionare [RECENTS] o [PHONE BOOK], quando premere per confermare.

Se si selezione [PHONE BOOK], passare al punto 4.

3 Ruotare la ghiera M.C. per selezionare [MISSED], [DIALLED] o [RECEIVED], quando premere per confermare.
4 Ruotare la ghiera M.C. per selezionare un nome o un numero di Telefono, quando premere per confermare.

Viene avviata la Telefonata.

Per risponde a una chiamata in entrata

1 Tenere premuto qualsiasi pulsante quando si riceve una chiamata.

TIP

Quando all'unità vengono collegati due Telefoni via Bluetooth e si verifica una chiamata in entrata quando un Telefono viene utilizzato per una chiamata, sul display viene visualizzato un messaggio. Per rispondere alla chiamata in arrivivo, è necessario terminare la chiamata in corso.

Operazioni di base

Scopo Operazione
Terminare una chiamata Premere .	#
Rifiutare una chiamata in entrata Tenere premuto quando si riceve una chiamata.
Passare tra il chiamante corrente e un chiamante in attesa	Premere la ghiera M.C..
Annullare un chiamante in attesa Tenere premuto .
Regolare il volume della voce del chiamante (quando la modalità privata è attiva, quella funzione non è disponibile).	Ruotare la ghiera M.C. durante la chiamata.
Attivare o disattivare la modalità privata	Premere BAND/d u r a n t e

Per preimpostare inumeri di telefono

1 Selezionare un numero di Telefono alla rubrica o alla cronologia delle chiamate.
2 Tenere premuto uno dei pulsanti numerici (da 1 / a 6 / ÷ ).

Il contatto viene memorizzato sul numero preimpostato selezionato.

Per effettuare una chiamata utilizzando un numero preimpostato, premere uno dei pulsanti numerici (da 1/△ a 6/）， quando premere la ghiera M.C.mente viene visualizzato il menu del Telefono.

Questa funzione è disponibile solo quando un dispositivo iPhone/Android dotato di riconoscimento vocale viene collegato all'unità via Bluetooth.

1 Tenere premuto, quindi parlare nel microfono per insere i comandi vocali.

Per uscire alla modalità di riconoscimento vocale, premere BAND/

NOTA

Per dettagli sulle funzioni di riconoscimento vocale, fare riferimento al manuale in dotazione con il dispositivo.

TIP

Quando viene effettuata una connessione Pioneer Smart Sync (pagea 20), èanche possibileutilizzare la funzione di riconoscimento vocale da Pioneer Smart Sync installato sul dispositivo iPhone/Android tenendo premuto .Per dettagli sulle funzioni del riconoscimento vocale, consultare la sezione di guida dell'applicazione.

Menu del Telefono

1 Premere pe visualizzare il menu del Telefono.

Voce del menu Descrizione
RECENTS Visualizzare la [MISSED]	cronologia delle chiamate perse.
[DIALLED] Visualizzare are la cronologia delle chiamate effettuate.
[RECEIVED] Visualizzare are la cronologia delle chiamate ricevute.
PHONE BOOK Visualizzare are i contatti presenti nel Telefono.
PRESET 1-6 Richiamare i numero di Telefono preimpostati. è inoltre possibile richiamare i numero di Telefono preimpostati premendo uno dei tasti numerici (da 1/∧ a 6/↔).
A.ANSR* Selezionare [ON], [OFF]	per risponde automaticamente a una chiamata in entrata.
PB INVIT Invertire l'ordine dei nomi nella rubrica (vista nome).
DEVICELIST Visualizzare l'élenco dei dispositivi Bluetooth abbinati. Sul nome del dispositivo viene visualizzato "*" quando viene stabilita la connessione Bluetooth. Quando non viene selezionato alcun dispositivo presente nelle'elenco dispositivo, questa funzione non è disponibile.
DEL DEVICE [DELETE YES], [DELETE NO]	Eliminare le informazioni del dispositivo.
ADD DEVICE	Registrarare un nuovo dispositivo.
DEV. INFO	Cambiare le informazioni dispositivo sul display tra nome dispositivo e indirizzo dispositivo Bluetooth.

• Nel caso in cui siano collegati due Telefoni, questa funzione non è attiva con le chiamate in entrata ricevute nelle dei Telefoni viene utilizzato per una chiamata.

Audio Bluetooth

Importante

• In base allettore audio Bluetooth connesso all'unità, le operazioni disponibili saranno limitate ai seguenti due livelli:

• A2DP (Advanced Audio Distribution Profile) può solo riproduire i brani presenti sullettore audio.

AVRCP (Audio/Video Remote Control Profile) pu o eseguir funzioni quali riproduzione, pausa, selezione del brano e cosi via.

• L'audio dellettore audio Bluetooth viene disattivato quando il Telefono è in uso.
• Quando illettore audio Bluetooth è in uso, non è possible connettere automaticamente un Telefono Bluetooth.
• In base al tipo dilettore audio Bluetooth connesso all'unità, l'operazione e le informazioni visualizzate possono variare in base a disponibilità e funzionalità.

1 Effettuare una connessione Bluetooth con illettore audio Bluetooth.

2 Premere SRC/OFF per selezionare [BT AUDIO] come sorgente.
3 Premere BAND/ per avviare la riproduzione.

NOTA

Quando la sorgenteiene commutata o l'unitàiene spenta, è necessario eseguire nuovamente la connessione Bluetooth.

TIP

Quando sull'unità sono registrati tramite Bluetooth più di due e fino a cinque dispositivi, è possibile attivare il dispositivo Bluetooth riproducendo brani sul dispositivo. In quello modo, risulta facile riproduire un brano dal dispositivo Bluetooth di agli passeggero. Tuttavia, in base alle condizioni di utilizzo, le connessioni multiple potrebbero non essere disponibili e i brani/file audio potrebbero non essere riprodotti correttamente.

Operazioni di base

É possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 25).

Scopo Operazione
Avanzamento o avvolgimento rapido Tenere	premuto o . | | |
Selezionare una traccia Premere o .	| | |
Ripetere la riproduzione* Premere 6/ .	↔
Riproroduzione casuale* Premere 5/ .	××
Sospendere/riprendere la riproduzione	Premere 4/PAUSE.
Cercare un file da un elenco	1 Tenere premuto A per visualizzare un elenco.2 Ruotare la ghiera M.C. per selezionare il nome della cartella desiderata, quando premere per confermare.3 Ruotare la ghiera M.C. per selezionare il file desiderato, quando premere per confermare.Viene avviata la riproduzione.

• In base al dispositivo collegato, queste operazioni potrebbero non essere disponibili.

Spotify®

(Non è disponibile quando [USB MTP] è impostato su [ON] nelle impostazioni SYSTEM (pagina 32).)

Spotify è un servizio di distribuzione musica in streaming non affiliato con Pioneer.

Maggiori informazioni sono disponibili alla pagina http://www.spotify.com.

L'applicazione Spotify è disponibile per gli smartphone compatibili. Per informazioni aggiornate sulla compatibilità, visitare la pagina https://support.spotify.com/.

PerutilizzareSpotifydurantela guida,per primacosa scaricare la appSpotifysull'iPhone o suldispositivoAndroid.Epossibleeffettuareil downloaddaiTunesAppStoreo

Google Play™. Scegliere un account Gratis o Premium a pagamento, all'interno della app o su Spotify.com. Un account Premium offre molte più funzioni, come ad esempio l'ascolto offline.

Importante

• Questo prodotto include il software Spotify soggetto a licenze di terme parti consultabili qui: www.spotify.com/connect/third-party-licenses.
• Per informazioni sui Paesi e sulle regioni in cui è possibile utilizzato Spotify, dare un'occhiata a https://spotfly.com/us/select-your-country/.

Ascoltare Spotify

Prima dell'uso, aggiornare il firmware dell'applicazione Spotify alla versione più recente.

1 Connette l'unità con un dispositivo mobile.

• iPhone via USB (page 11)
• Dispositivo iPhone/Android via Bluetooth (pageina 13)

2 Premere SRC/OFF per selezionare [SPOTIFY].
3 Tenere premuto 1/ per visualizzare [APP CONTROL].

4 Ruotare la ghiera M.C. per selezionare una delle seguenti opzioni.

• Selezionare [WIRED] per la connessione USB.
• Selezionare [BLUETOOTH] per la connessione Bluetooth.

5 Premere SRC/OFF per selezionare [SPOTIFY].
6Avviare l'applicazione Spotify sul dispositivo mobile e avviare la riproduzione.

NOTA

Quando si collega un dispositivo mobile diverso da iPhone/Android, quello potrebbe non funzionare correttamente in base al dispositivo mobile.

Operazioni di base

È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 25).

NOTA

Le operazioni disponibili variano in base al tipo di contentuti (brano/album/artista/playlist/radio) che si desidera riproduire.

Scopo Operazione
Saltare una traccia Premere o .	1 Tenerere premuto A per visualizzare l'élenco.2 Ruotare la ghiera M.C. per selezionare la categoria desiderata, quando premere per confermare.3 Ruotare la ghiera M.C. per selezionare il file desiderato, quando premere per confermare.La riproduzione si avvia.
Cercare un brano da un elenco
Sospendere/riprendere la riproduzione Premere 4/PAUSE.
Pollice in su (solo per la radio) Premere 1/.	A
Pollice in giù (solo per la radio) Premere 2/.	V
Riproroduzione casuale (solo per brano/album/artista/playlist)	Premere 5/XX.
Riproroduzione ripetuta (solo per brano/album/artista/playlist)	Premere 6/°.
Avviare un canale radio in base al brano attualmente riprodotto.	1 Tenere premuto 5/XX per avviare una radio.2Premere la ghiera M.C..Questa funzione potrebbe non essere disponibile in base al brano selezionato.

NOTA

Alcune funzioni di Spotify potrebbero non funzionare dall'unità.

Utilizzare Pioneer Smart Sync/APP

Pioneer Smart Sync è l'applicazione che intelligentamente porta mappe, messaggi e musica nel veicolo.

È possibile utilizzare l'unità dall'applicazione Pioneer Smart Sync installata su un dispositivo iPhone/Android. In alcuni casi, è possibile controllinge aspetti dell'applicazione utilizzato l'unità, quali selezione della sorgente, pausa e così via. Per dettagli sulle operazioni disponibili nell'applicazione, consultare la categoria di supporto dell'applicazione.

NOTA

La sorgente APP non è disponibile quando non viene effettuata una connessione Pioneer Smart Sync o quando [USB MTP] è impostato su [ON] nelle impostazioni SYSTEM (pagina 32).

AVVERTENZA

• Le funzioni azionate con uno smartphone sono semplicamente strumenti disponibili per il conducente. Il conducente deve osservare un comportamento sicuro e giudizio alla guida in agli circumstanza.
• Non tentare di utilizzato l'applicazione durante la guida. Assicurarsi di uscire alla strada e parcheggiate il veicolo in un luogo sicuro prima di tentare di utilizzato i comandi sull'applicazione.

Per gli utenti iPhone

Questa funzione è compatible con iOS 10.3 o versioni successive. É possibile scaricare Pioneer Smart Sync da iTunes App Store.

Per gli utenti di dispositivi Android

Per le connessioni Bluetooth, esta funzione è compatibile con i dispositivi conistema operativo Android OS 5.0 o successivo installato.

Per le connessioni USB, esta funzione è compatible con un Telefono su cui viene eseguito Android 5.0 o versione successiva fino a 7.1.2 e che supportaanche AOA (Android Open Accessory) 2.0. Tuttavia, la compatibilità dipende dallo smartphone.

É possibile scaricare Pioneer Smart Sync da Google Play.

NOTA

Alcuni dispositivi Android collegati via AOA 2.0 potrebbero non funzionare correttamente o emettere suoni a causa del proprio software, independentemente dalla versione delsystema operativo.

Quale tipo di funzioni ha l'applicazione?

Promuovere l'uso dell'unità

È possibile far evolvere l'interfaccia dell'unità mediante l'uso del dispositivo iPhone/Android.

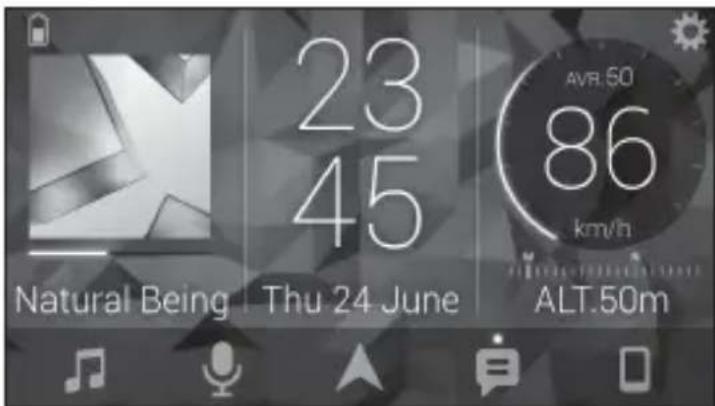

Imagine (esempio):

Esempi:

• Selezionare una sorgente dell'unità
• Ascoltare musica sul dispositivo iPhone/Android
• Controllare in maniera intuitiva il campo del suono
• Impostare il colore di illuminazione
• Controllare il dispositivo Bluetooth collegato

Ampliare le funzioni dell'unità grazie all'uso dell'applicazione

Le seguenti funzioni, che non sono disponibili sulla sola unità, sono disponibili effettuating una connessione a Pioneer Smart Sync.

Voce del menu (esempio) Descrizione
Usare un'applicazione di navigazione è possibile specificare e avviare l'applicazione installata sul dispositivo.
Leggere i messaggi è possibile leggere i messaggi ricevuti dalle app installate sul dispositivo.
Impostazione 31 Band EQ è possibile selezione are una banda equalizzatore da un equalizzatore grafico a 31 bande (13 bande non utilizzato la connessione Pioneer Smart Sync).
Audio "Todoroki" super è possibile aumento are il livello dei bassi in modo più dinamico rispetto a quando non si utilizes la connessione Pioneer Smart Sync.
Facile calibratura del suono è possibile eseguiire disponibile l'impostazione di allineamento temporale selezionando il tipo di veicolo.
Impostazione del tema è possibile impostare lo sfondo e il colore del tema (display/tasti/caratteri) in una solaolta.

NOTE

• Alcune funzioni possono essere limitate in base alle condizioni di connessione con l'applicazione.
• L'impostazione 31 Band EQ viene convertita in 13 bande quando viene coinvolta una sorgente musicale proveniente da quello prodotto.

TIP

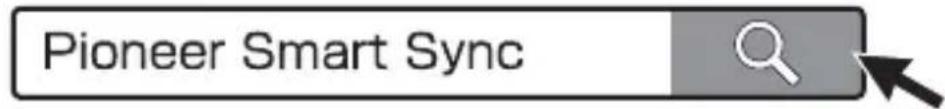

Per cercare l'applicazione, si consiglia di immettere il termine di ricerca "Pioneer Smart Sync" nel campo dedicato.

Effettuare una connessione con Pioneer Smart Sync

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [SYSTEM], quando premere per confermare.
3 Ruotare la ghiera M.C. per selezionare [APP CONTROL], quando premere per confermare.
4 Ruotare la ghiera M.C. per selezionare una delle seguenti opzioni.

• Selezionare [Wired] per la connessione USB.
• Selezionare [BLUETOOTH] per la connessione Bluetooth.

5 Ruotare la ghiera M.C. per selezionare [AUTO APP CONN], quando preme per confermare.
6 Ruotare la ghiera M.C. per selezionare [ON], quando premere per confirmare.
7 Collegare l'unità con il dispositivo mobile.

Dispositivo iPhone/Android via USB (pagina 11)
Dispositivo iPhone/Android via Bluetooth (pagina 13)

Pioneer Smart Sync sul disposativo si avvia automaticamente.

NOTA

Indipendente se l'impostazione [AUTO APP CONN] è configurata su [ON] o [OFF], èanche possibile agire nel modo seguente per avviare Pioneer Smart Sync.

• Per i dispositivi diversi da un dispositivo Android collegato via USB, premere SRC/ OFF per selezionare una sorgente, quando tenere premuta la ghiera M.C..
• Per iPhone, avviare Pioneer Smart Sync sul dispositivo mobile.

NOTE

• Quando sicollege undispositivo mobilediverso daiPhone/Android,questo potrebbernon funzionare correttamente in base aldispositivo mobile.
• Nel caso in cui l'applicazione Pioneer Smart Sync non sia anymore stata installata sul dispositosivo iPhone/Android, viene visualizzato un messaggio che richiede di installare l'applicazione sul dispositosivo iPhone/Android (fatta eccezione per il dispositosivo Android connesso via Bluetooth). Selezionare [OFF] in [AUTO APP CONN] per annullare il messaggio (pagea 32).

Ascoltare musica sul dispositorio

1 Premere SRC/OFF per selezionare [APP].

Regolazioni audio

Éanche possibile effettuare diverse regolazioni nelle impostazioni AUDIO (pagina 27).

Modalità di funzionamento

Questa unità offre due modalità di funzionamento: modalità di rete e modalità standard.

É possibile passare da una modalità all'altra come desiderato (pagea 6).

Modalità di rete

É possibile create un sistema ad altoparlanti multipli e multi-amp a 2 vie + SW con altoparlante high range, altoparlante middle range e subwoofer per la riproduzione di frequenze alto, medie e basse (bande).

Modalità standard

É possible create un système a 4 altoparlanti con altoparlanti anteriors e posteriori e subwoofer, oppure un système a 6 altoparlanti con altoparlanti anteriors e posteriori e subwoofer.

Regolazione della frequenza di cutoff e del valore di pendenza

È possibile regolare il valore della frequenza di cutoff e il valore di pendenza per agli altoparlante.

E possibile regolare i seguenti altoparlanti.

Modalità di rete:

[HIGH] (altoparlante high range HPF), [MID HPF] (altoparlante middle rande HPF), [MID LPF] (altoparlante middle range LPF), [SUBWOOFER]

Modalità standard:

[FRONT], [REAR], [SUBWOOFER]

NOTA

É possible selezionare [SUBWOOFER] quando [ON] è selezionato in [SUBWOOFER] (pagina 28).

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [AUDIO], quando premere per confermare.
3 Ruotare la ghiera M.C. per selezionare [CROSSOVER], quando preme per confermare.
4 Ruotare la ghiera M.C. per selezionare l'unità altoparlante (filtro) da regolare, quando premere per confirmare.
5 Ruotare laghiera M.C. per selezionare [HPF] o [LPF] in base all'unità altoparlante (filtrò), quando premere per confermare.
6 Ruotare la ghiera M.C. per selezionare una frequenza di cutoff appropriata per l'unità altoparlante (filtro) selezionata nel passaggio 4, quando premere per confermare.

Modalità di rete:

Da [1.25K] a [12.5K] (se si sceglie [HIGH] o [MID LPF])

Da [25] a [250] (se si scegli [MID HPF] o [SUBWOOFER])

Modalità standard:

Da [25HZ] a [250HZ]

7 Ruotare la ghiera M.C. per selezionare una pendenza appropriata per l'unità altoparlante (filtro) selezionata nel passaggio 4.

Modalità di rete:

Da [-6] a [-24] (se si sceglie [HIGH], [MID HPF] o [MID LPF])

Da [-12] a [-36] (se si scegli [SUBWOOFER])

Modalità standard:

Da[-6] a[-24] (se si sceglie [FRONT] o [REAR])

Da[-6] a[-36] (se si scegli [SUBWOOFER])

Impostazioni

É possibile regolare diverse impostazioni nel menu principale.

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare una delle seguenti categorie, quando premere per confermare.

• Impostazioni FUNCTION (pagina 25)
• Impostazioni AUDIO (pagina 27)
• Impostazioni SYSTEM (pagina 30)
• Impostazioni ILLUMINATION (pagea 33)

3 Ruotare la ghiera M.C. per selezionare le opzioni, quando premere per confirmare.

Impostazioni FUNCTION

Le voci del menu variano a seconda della sorgente.

Voce del menu Descrizione

S.FOLLOW DAB

[ON], [OFF] Cercare un altro ensemble che supporti il

medesimo componente di servizio/stazione con una ricezione migliorare. Nel caso in cui non sia possibile trovare un componente di servizio/stazione alternatively o la ricezione rimane debole, l'unità passera automaticamente a una trasmissione FM identica.

SOFTLINK*1*2 DAB

[ON], [OFF] Se la riscezione del componente di servizio/

stazione ricevuto diventa debole, l'unità passa automaticamente a una stazione con trasmissione simile.

Voce del menu Descrizione
PROGRAM TYPE DAB [NEWS/INFO], [POPULAR], [CLASSICS], [OTHERS]	Consente di visualizzare le informazioni sul tipo di programma.
ENSEMBLE DAB	Consente di visualizzare l'elenco degli ensemble pertinenti.
FM SETTING RADIO [TALK], [STANDARD], [MUSIC] Corrispondenza del livello della qualità audio con le condizioni del segnale di trasmissione del segnale di banda FM. (Disponibile solo con banda FM selezionata.)
BSM RADIO	Memorizzato automaticamente le sei stazioni più forti sui pulsanti numerici (da 1/∧ a 6/↔).
REGIONAL RADIO [ON], [OFF] Limitare la risizione ai programmi regionali specifici quando è selezionato AF (ricerca frequenze alternative). (Disponibile solo con banda FM selezionata.)
LOCAL RADIO FM: [OFF], [LV1], [LV2], [LV3], [LV4] Limitare la stazione di sintonizzazione in base alla potenza del segnale.
TA SETTING DAB RADIO [DAB+RDS TA] Ricevere le informazioni currenti sul traffico per DAB e RDS (DAB ha la priorità), se disponibili.
[RDS TA ONLY] Ricevere le informazioni currenti sul traffico solo per RDS, se disponibili.
[TA OFF] Consente di disabilitare QUESTa funzione.
AF RADIO [ON], [OFF] Consentire all'unità di risintonizzarsi su una Frequenza differente fornendo la medesima stazione. (Disponibile solo con banda FM selezionata.)
NEWS RADIO [ON], [OFF] Interrompere la sorgente attualmente selezionata con nuovi programmi. (Disponibile solo con banda FM selezionata.)
SEEK RADIO [MAN], [PCH] Assegnare i pulsanti o per cercare le stazioni una a una (sintonizzazione manuale) o selezionare una stazione dai canali preimpostati.
SAVE SPOTIFY Memorizzare le informazioni sul brano attualmente riproduotto nell'elenco musicale in Spotify.
UNSAVE SPOTIFY Rimuovere le informazioni memorizzate in [SAVE].
SEL DEVICE iPhone BT AUDIO SPOTIFY Collegare un dispositivo Bluetooth dell'elenco.
PLAY BT AUDIO Avviare la riproduzione.
STOP BT AUDIO Arrestare la riproduzione.

1 Disponibile solo nelle aree in cui viene supportata la funzione [SOFT LINK].
2 Non disponible quando la funzione [S.FOLLOW] è disattivata.

Impostazioni AUDIO

NOTA

Potrebbe essere visualizzato [CHK APP SETTG.] quando l'impostazione viene eseguita da Pioneer Smart Sync.

Voce del menu Desrzione
EQ SETTING
[SUPER BASS], [POWERFUL], [DYNAMIC], [NATURAL], [VOCAL], [VIVID], [SET BY APP]*, [CUSTOM1], [CUSTOM2], [FLAT] * [SET BY APP]iene visualizzato quando la curva equalizzatore preimpostata non è disponibile nell'unità impostata da Pioneer Smart Sync.	Selezionare o personalizzare la curva di equalizzazione. • Quando si selezione un'impostazione diversa da [CUSTOM1], [CUSTOM2] e [SET BY APP], è anche possibile personalizzato la curva dell'equalizzatore tenendo premuta la ghiera M.C., quando memorizzato la curva dell'equalizzatore in [CUSTOM1].
Selezionare una banda equalizzatore e il livello per un'ulteriore personalizzazione.
Banda equalizzatore: da [50HZ] a [12.5kHz]
Livello equalizzatore: da [-6] a [+6]
FADER* (solo per la modalità standard)
	Regolare il bilanciamento dell'altoparlante anteriori e posteriore.
BALANCE
	Regolare il bilanciamento dell'altoparlante destro e sinistro.
SUBWOOFER
[ON], [OFF] Quando si utilizes un altoparlante subwoofer, scegliere l'impostazione [ON].
SUBWOOFER
[NOR], [REV] Selezionare la fase del subwoofer.
SPEAKER LEVEL
Modalità di rete: [HIGH L], [HIGH R], [MID L], [MID R], [SUBWOOFER]	Selezionare un'unità altoparlante (filtro) e regolare il livello di output.
Modalità standard: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER]	• Ogni valore regolato cambia quando si modifica l'impostazione [POSITION](pagina 29).
Livello di output: da [-24] a [10]
Voce del menu Descrizione
CROSSOVER
	Selezionare un'unità altoparlante (filtrò) per regolare il valore HPF o LPF della frequenza di cutoff e della pendenza per agli unità altoparlante.Per dettagli sull'impostazione [CROSSOVER], vedere paglia 24.
POSITION
[OFF], [FRONT LEFT] (sedile anteriore sinistro), [FRONT RIGHT] (sedile anteriore destro), [FRONT] (sedili anteriors), [ALL]* * Solo per la modalità standard	Selezionare una posizione di ascolto per regolare automaticamente i livelli di output degli altoparlanti e aggiungere un ritardo che corrisponda al numero e alle positizioni dei sedili occupati.
TIME ALGNMTN
[INITIAL], [OFF], [CUSTOM]	Selezionare o personalizzare le impostazioni di allineamento temporale in modo da riflettere la distance tra la posizione dell'utente e agli altoparlante.
Selezionare un tipo di altoparlante e regolare la distance dell'altoparlante per un'ulteriore personalizzazione in [CUSTOM]. Modalità di rete: [HIGH L], [HIGH R], [MID L], [MID R], [SUBWOOFER] Modalità standard: [FRONT L], [FRONT R], [REAR L], [REAR R], [SUBWOOFER] Distanza altoparlante (cm): da [350] a [0.0]	• Selezionare [INITIAL] per avviare il valore di impostazione. • Selezionare [OFF] per riportare tutti i valore di impostazione a 0. • L'impostazione [CUSTOM] è disponibile quando [FRONT LEFT] o [FRONT RIGHT] è selezionato in [POSITION] (pagina 29). • L'impostazione [CUSTOM] non è disponibile quando [OFF] è selezionato in [SUBWOOFER] (pagina 28).
SAVE SETTINGS
[YES], [NO] Salvare per richiamare in un secondo momento i valori currenti delle seguenti impostazioni audio: [CROSSOVER], [SPEAKER LEVEL], [EQ SETTING], [POSITION], [TIME ALGNMTN], [D.BASS], [SUBWOOFER]. • Le impostazioni che possono essere salvate variano in presenza di una connessione Pioneer Smart Sync.
LOAD SETTINGS
	Caricare le impostazioni audio, dopo aver eseguito [SAVE SETTINGS].
D.BASS [OFF], [LOW], [HI] Potenziare dinamicamente il livello dei bassi per offrir un effetto simile all'aggiunta di un subwoofer alsystema.
LOUDNESS [OFF], [LOW], [MID], [HI] Compensare il suono biano a basso volume.
SLA Da [+4] a [-4] Regolare il volume del livello per agli sorgente, fatta eccezione per FM. Ognuna delle seguenti combinazioni viene impostata automaticamente sulla stessa impostazione. • Quando si effettua una connessione USB, impostare USB, iPhone, APP e SPOTIFY. • Quando si effettua una connessione Bluetooth, impostare BT AUDIO, iPhone, APP e SPOTIFY.
S.RTRV [1] (efficace per velocità di compressione basse), [2] (efficace per velocità di compressione alte), [OFF]	Consente di potenziare l'audio compreso e ripristinare il suono Completo.

• Non disponibile quando [SW] è selezionato in [REAR-SP] nelle impostazioni INITIAL (pagina 7).

Impostazioni SYSTEM
Èanche possibile accedere a questi menu quando l'unità è spenta.
Voce del menu Descrizione
LANGUAGE
[ENG](Inglese), [PYC](Russo), [TUR](Turco), [FRA](Francesese), [DEU](Tedesco)	Selezionare la lingua per visualizzare le informazioni di testo di un file audio compreso.
CLOCK SET
[12H], [24H] Impostare l'orologio (pageina 6).	• Questa impostazione non è disponibile quando viene effettuata una connessione Pioneer Smart Sync.
Voce del menu Descrizione
SCROLL SET [ONCE], [LOOP], [OFF] Selezionare il modo di scorrimento del testo nella finestra di visualizzazione.
BEEP TONE (solo per la modalità standard) [ON], [OFF] Quando si preme un pulsante, è possibile udire un bip. Selezionare [OFF] per disattivare但这a funzione.
INFO DISPLAY [SOURCE/SPEANA], [CLOCK/SPEANA], [SRC/LIVE FX], [CLOCK/LIVE FX], [SOURCE], [SPEANA], [OFF]	Visualizzare la voce sul display delle informazioni secondario. • Quando è selezionato [SOURCE/SPEANA] o [CLOCK/SPEANA], visualizzare l'antenna invece della speana sulla sorgente radio.
AUTO PI [ON], [OFF] Cercare una stazione differente con la medesima programmazione,anche se si utilizza una stazione preimpostata.
AUX [ON], [OFF] Impostare su [ON] quando si utilizza un dispositivo ausiliario connesso all'unità.
BT AUDIO [ON], [OFF] Impostare il segnale Bluetooth su on/off.
SPOTIFY [ON], [OFF] Impostare su [ON] quando si utilizza la funzione Spotify.
PW SAVE* [ON], [OFF] Ridurre il consumo della batteria. L'attività della sorgente è consentita solo sequesta funzione è attiva.
BT MEM CLEAR [YES], [NO] Cancellare i dati del dispositivo Bluetooth (elenco dispositivo, codice PIN, cronologia chiamate, rubrica, numero di Telefono preimpostati) memorizzati sull'unità. Una volta eliminati correttamente i dati, viene visualizzato [CLEARED].
Voce del menu Descrizione
APP CONTROL [WIEDR], [BLUETOOTH] Selezionale il metododi connessione idoneo in base al dispositivo. Consultare pagna 32 per dettagli sui collegamenti per ciascun dispositivo.
USB MTP [ON], [OFF] Impostare su [ON] quando si utilizes la connessione MTP. Le seguenti sorgenti non sono disponibili quando l'impostazione è su [ON]. • APP, SPOTIFY, iPhone e USB (AOA)
AUTO APP Conn [ON], [OFF] Selezionale [ON] per avviare automaticamente Pioneer Smart Sync quando all'unità è collegato un dispositivo iPhone/Android.
USB AUTO [ON], [OFF] Selezionale [ON] per passare automaticamente alla sorgente USB quando un dispositivo USB/ iPhone è collegato all'unità. Selezionale [OFF] quando un dispositivo USB/ iPhone è stato collegato all'unità solo per essere caricato.

• [PW SAVE] è annullato se la batteria del veicolo è scollegata e dovrá essere riattivato una volta ricollegata la batteria. Quando [PW SAVE] è disattivato, in base ai metodi di connessione, l'unità può continuare a ricavare energia alla batteria se l'interruttore di accensione del veicolo non disponhe di una posizione ACC (accessorio).

Informazioni sui collegamenti per ciascun dispositivo

Le sorgenti disponibili variano in base al valore dell'impostazione.

Impostare [APP CONTROL] in base alla tabella per la sorgente che si desidera utilizzato.

Per dettagli sulla connessione Pioneer Smart Sync, consultare pagina 20.

Quando la connessione Pioneer Smart Sync NON viene eseguita

Valore impostazione	Dispositivo Sorgenti disponibili
[WIEDR] iPhone iPhone	one, SPOTIFY
	Android USB (AOA)
[BLUETOOTH] iPhone	iPhone iPhone, SPOTIFY
	Android SPOTIFY

Quando la connessione Pioneer Smart Sync viene eseguita

Valore impostazione	Dispositivo Sorgenti disponibili
[Wired] iPhone APP, SPOTIFY
Android APP
[Bluetooth] iPhone	e APP, SPOTIFY
Android APP, SPOTIFY

Impostazioni ILLUMINATION

Voce del menu Descrizione

COLOUR

[KEY COLOUR], [DISP COLOUR], [BOTH COLOUR]

Selezionare il colore per i tasti/display dell'unità tra i 12 colori preimpostati, [SCAN] o [CUSTOM]*.

• [SCAN]: consente di percorrere automaticamente una vasta gamma di colori.
  [CUSTOM]*:

1 Tenere premuta la ghiera M.C. finché non viene visualizzata l'impostazione del colore.
2Impostare il colore primario (R (rosso)/G (verde)/B (blu)) e il livello di luminosità (da [0] a [60]).

Non è possibile selezionare un livello inferiore a 10 per tutti e tre R (rosso), G (verde), B (blu) contemporaneamente.

É inoltre possibile personalizzare i colori preimpostati. Selezionare uno dei colori preimpostati, quindi tenere premuta la ghiera
M.C. finché non viene visualizzato il display di impostazione del colore.

• L'impostazione CUSTOM è disponibile solo per [KEY COLOUR] e [DISP COLOUR].

DIM SETTING

Selezionare il modo con cuiambiare la luminosità del display.

BRIGHTNESS

[KEY], [DISP] Selezionare la luminosità per i tasti/display dell'unità da [1] a [10]. La gamma di impostazioni disponibili varia in base a [DIM SETTING].

Voce del menu Descrizione

PHONE COLOUR

Selezionare il colore della chiave quando si riceve una chiamata.

[FLASHING] Consente di applicare il set di colori con [KEY COLOUR]. · L'effetto di illuminazione varia in base alla selezione di [ON] o [OFF] in [ILLUMI FX].

Da [FLASH FX1] a [FLASH FX6] Percorre automaticamente una vasta gamma di colori.

[OFF] Nessuna modifica effettuata al colore della chiave.

ILLUMI FX

[ON], [OFF] è possibile visualizzare l'effetto di illuminazione quando: - vi è una chiamata in entrata quando [FLASHING] è selezionato in [PHONE COLOUR] - si sta effettuantando una chiamata - il messaggio ricevuto sul disposativo viene fatto in presenza di una connessione Pioneer Smart Sync - il pannello frontale è fissato. L'effetto di illuminazione si attiva quando l'alimentazione ACC viene accesa/spenta, indipendentemente dall'impostazione.

Informazioni aggintive

Risoluzione dei problemi

Il display torna automaticamente alla visualizzazione normale.

Non è stata effettuata alcuna operazione per circa 30 secondi. -Eseguire un'operazione.

Il range della riproduzione ripetuta cambia in maniera inattesa.

In base al range di riproduzione ripetuta, il range selezionato cui cambiare quando viene selezionata un'altra cartella o traccia o durante l'avanzamento/riavolgimento rapido. -Selezionare nuovamente il range di riproduzione ripetuta.

Una cartella secondaria non viene riprodotta.

Non è possibile riproduire le cartelle secondarie quando è selezionato [FLD] (ripetizione cartella).
-Selezionare un altro range di riproduzione ripetuta.

Il suono è intermittente.

Si sta utilizzato un dispositivo, come ad esempio un cellulare, che può provocare interferenze audio.
- Allontanare dall'unità i dispositivi elettronici che possono causare interferenze.

Il suono proveniente alla sorgente audio Bluetooth non viene riprodotto.

Sul cellulare connesso via Bluetooth è in corso una chiamata.
- L'audio verrà riprodotto al termine della chiamata. Un cellulare connesso via Bluetooth è attualmente in uso.

-Smetterediutilizzareilcellulare.
La connessione tra l'unità e il cellulare non è stata stabilita correttamente in seguito a una chiamata effettuata da un cellulare connesso via Bluetooth.
- Stabilire nuovamente una connessione Bluetooth tra l'unità e il cellulare.

Messaggi di erre

Comuni

AMP ERROR

Unità non funzionante o collegamento altoparlante errato.
Il circuito protettivo è attivato.

-Verificare il collegamento degli altoparlanti.
-Posizione l'interruttore di accensione su OFF e nuovamente su ON. Se il messaggio rimane, contattare il rivenditore o una Stazione di servizio Pioneer per ottenere assistenza.

NO XXXX (NO TITLE, a esempio)

Non sono presenti informazioni di testo incorporate.
- Accendere il display o riproduire un altro file o traccia.

Tuner DAB

ANTENNA ERROR

Il collegamento dell'antenna è errato.

-Verificare il collegamento dell'antenna.
-Posizione l'interruttore di accensione su OFF e nuovamente su ON. Se il messaggio rimane, contattare il rivenditore o una Stazione di servizio Pioneer per ottenere assistenza.

Dispositivo USB/iPhone

FORMATREAD

Può verificarsi un ritardo tra l'inizio della riproduzione e il momento in cui si inizia a udire il suono.

• Attendere che il messaggio scompaia e ascoltare l'audio.

NO AUDIO

Non sono presenti brani.
-Trasferire i file audio al dispositivo USB ed effettuare la connessione.
Il dispositivo USB connesso ha la sicurezza abilitata.
- Attenersi alle istruzioni del dispositivo USB per disattivare la sicurezza.

SKIPPED

Il dispositorio USB connesso contiene file protetti da DRM.
-I file protetti vengono ignorati.

PROTECT

Tutti i file sul disposativo USB connesso hanno il DRM incorporato.
-Sostituire il dispositivo USB.

N/A USB

Il dispositivo USB connesso non è supportato dall'unità.
-Scollegare il dispositivo e sostuirlo con un dispositivo USB compatibile.

HUB ERROR

Il dispositorio USB connesso mediante un hub USB non è supportato dall'unità.
-Collegare il dispositivo USB direttamente all'unitàutilizzando un cavo USB.

CHECK USB

ll connettore USB o il cavo USB hasubito un corto circuito.

-Verificare che il connettore USB o il cavo USB non siano impigliati in qualcosa o danneggiati.

IldispositivoUSBcollegatoconsuma più della quantità di energia massima consentita.
- Scollegare il dispositivo USB e non utilizzato. Posizionare l'interruttore di accensione su OFF e nuovamente su ACC o ON. Collegare solo dispositivi USB conformi.

ERROR-19

Comunicazione non riuscita.

• Effettuare una delle seguenti operazioni, quando tornare alla sorgente USB.

• Scollegare il dispositivo USB.
  Passare a una sorgente diversa.

→Errore iPhone.

-Scollegare il cavo dall'iPhone. Una volta visualizzato il menu principale dell'iPhone, ricollegare e reimpostare l'iPhone.

ERROR-23

Il dispositivo USB non è formattato correttamente.
- Formattare il dispositivo USB con FAT12, FAT16 o FAT32.

ERROR-16

La versione firmware dell'iPhone è obsoleta.
- Aggiornare la versione iPhone.

→Errore iPhone.

• Scollegare il cavo dall'iPhone. Una volta visualizzato il menu principale dell'iPhone, ricollegare e reimpostare l'iPhone.

STOP

Nell'elenco corrente non sono presenti brani.
-Selezionare un elenco che contenga dei brani.

NO BT DEVICE GO TO BT MENU TO REGISTER

Nessun dispositivo Bluetooth rilevato.

-Collegare l'unità e l'iPhone via Bluetooth (pageina 13).

CONN. Failed PRESS BAND KEY TO RETRY

Connessione Bluetooth con iPhone non riuscita.
-Premere BAND/ pe effettuare nuovamente la connessione.

DISCONNECTED PRESS BAND KEY TO RETRY

Connessione Bluetooth persa.

-Premere BAND/ per effettuare nuovamente la connessione.

Dispositivo Bluetooth

ERROR-10

→Errore di alimentazione per il modulo Bluetooth dell'unità.

-Posizione l'interruttore di accensione su OFF e nuovamente su ACC o ON.

APP

CONNECT APP

Non è stata effettuata la connessione Pioneer Smart Sync.

• Effettuare una connessione con Pioneer Smart Sync (pagina 20).

Spotify

NOT FOUND

L'applicazione Spotify non è ancora in esecuzione.

-Avviare l'applicazione Spotify.

NO BT DEVICE GO TO BT MENU TO REGISTER

Nessun dispositivo Bluetooth rilevato.

-Collegare l'unità e il dispositivo via Bluetooth (pagea 13).

CONN. Failed PRESS BAND KEY TO RETRY

Connessione Bluetooth non riuscita.

-Premere BAND/ pe effettuare nuovamente la connessione.

CHECK APP PRESS BAND KEY TO RETRY

Connessione all'applicazione Spotify non riuscita.

-Premere BAND/ pe effettuare nuovamente la connessione.

DISCONNECTED PRESS BAND KEY TO RETRY

Connessione Bluetooth persa.

-Premere BAND/ per effettuare nuovamente la connessione.

CHECKAPP

Si è verificato un erre sconosciuto (incluso un erre di comunicazione).

• Attenersi alle istruzioni visualizzate sullo schermo.

Linee guida di gestione

Dispositivo di archivazione USB

• Le connessioni via hub USB non sono supportate.
• Fissare saldamente il dispositivo di archivazione USB prima di guidare. Non lasciar cadere il dispositivo di archivazione USB sul pavimento, in quanto potrebbe incastrarsi quello il pedale del freno o dell'acceleratore.
  In base al dispositivo di archivazione USB, potrebbero verificarsi i seguenti problemi.
• Le operazioni possono variare.
• Il disposativo di archivazione potrebber non essere riconosciuto.

• I file potrebbero non essere riprodotti correttamente.

• Il dispositivo può causare interferenze audio durante l'ascolto della radio.

iPhone

• Non lasciare l'iPhone in luoghi con temperature elevate.
• Fissare saldamente l'iPhone durante la guida. Non lasciar cadere l'iPhone sul pavimento, in quanto potrebbe incastrarsi sotto il pedale del freno o dell'acceleratore.
• Il testo incompatible salvato sull'iPhone non verrà visualizzato dall'unità.

Compatibilità audio compresso

Per il nome cartella o per il nome file, è possibile visualizzare solo i primi 32 caratteri (inclusa l'estensione del file).
- L'unità potrebbe non funzionare correttamente in base all'applicazione utilizzata per decodificare i file WMA.
- Potrebbe verificarsi un leggero ridardo all'avvio della riproduzione dei file audio incorporati con i dati immagine o dei file audio memorizzati su un dispositivo USB con numerose gerarchie di cartelle.
- Il testo con caratteri russi da visualizzare sull'unità delve essere codificato con uno dei seguenti gruppi di caratteri:

• Unicode (UTF-8, UTF-16)
• Un gruppo di caratteri diverso da Unicode utilizzato in un ambiente Windows e impostato su Russo nell'impostazione multilingue

ATTENZIONE

• Pioneer non può garantire la compatibilità con tutti i dispositivi di archivazione di massa USB e non si assume alcuna responsabilità per eventuali perdite di dati sulettori multimediali, smartphone o altri dispositivi durante l'utilizzo del prodotto.

• Non lasciare un dispositorio USB in luoghi soggetti a temperature elevate.

File WMA

Estensione file .wma
Velocità di trasmissione	Da 48 kbps a 320 kbps (CBR), da 48 kbps a 384 kbps (VBR)
Frequenza di campionamento	32 kHz, 44,1 kHz, 48 kHz
Windows Media™ Audio Professional, Compressione datirawnza perdita, Voce/Streaming DRM/Streaming con video	Non compatibile

File MP3

Estringione file .mp3
Velocità di trasmissione	Da 8 kbps a 320 kbps (CBR), VBR
Frequenza di campionamento	Da 8 kHz a 48 kHz (32 kHz, 44,1 kHz, 48 kHz per enfasi)
Versione tag ID3 compatibile	1.0, 1.1, 2.2, 2.3, 2.4 (la versione tag ID3 2.x ha la priorità sulla versione 1.x.)
Playlist M3u Non compatibile
MP3i (MP3 interattivo), mp3 PRO	Non compatibile

File WAV

• I formati file WAV non posso non essere collegati via MTP.

Estensione file .wav
Bit di quantizzazione 8 e 16 (LPCM)
Frequenza di campionamento	Da 16 kHz a 48 kHz (LPCM)

File AAC

Formato compatibile AAC codificato da iTunes

Estensione file .m4a
Frequenza di campionamento	Da 11,025 kHz a 48 kHz
Bit rate stereo Da 16 kbps	ps a 320 kbps, VBR
Compressione datiensitive perdita Apple	Non compatibile
File AAC acquistato da iTunes Store (estensione file .m4p)	Non compatibile

File FLAC

• I formati file FLAC non posso n o essere collegati via MTP.
  In base al codificatore, i file FLAC potrebbero non essere riproducibili.

Estringione file .flac, .fla
Frequenza di campionamento	8/11,025/12/16/22,05/24/32/44,1/48/96 kHz
Bit rate di quantizzazione	8/16/24 bit
Modalità canale 1/2 ch

Dispositivo USB

• Potrebbe verificarsi un leggero ridardo all'avvio della riproduzione dei file audio su un dispositivo di archivazione USB con numerouse gerarchie di cartelle.

Gerarchia cartella riproducibile	Fino aotto livelli (una gerarchia pratica presente meno di due livelli).
Cartelle riproducibili Fino	a 1 500
File riproducibili Fino a	15 000
Riproducione di file protetti da copyright	Non compatibile
Dispositivo USB partizionato	È possibile riproduire solo la prima partizione.

Compatibilità iPhone

L'unità supporta solo i seguenti modelli di iPhone. Le versioni precedenti potrebbero non essere supportate.

Realizzato per
-iPhone XR
iPhone XS Max
-iPhone XS
-iPhoneX
-iPhone 8
-iPhone 8 Plus
-iPhone7
iPhone 7 Plus
iPhone SE
-iPhone 6s
iPhone 6s Plus
-iPhone 6
-iPhone 6 Plus
iPhone 5s
- Le operazioni possono variare in base alla generazione e/o alla versione del software dell'iPhone.
- Gli utenti dell'iPhone con Lightning Connector devono utilizzato il cavo da Lightning a USB (in dotazione con iPhone).
- Fare riferimento ai manuali dell'iPhone per ottenere informazioni sulla compatibilità di file/formato.
- Audiolibri, Podcast: compatibile

ATTENZIONE

Pioneer declina agli responsabilità per la perdita di dati sull'iPhone,anche se i dati vengono persi durante l'utilizzo dell'unità.

Sequenza di file audio

Con这对于 the.

Notare che i file nascosti in un dispositivo USB non possono essere riprodotti.

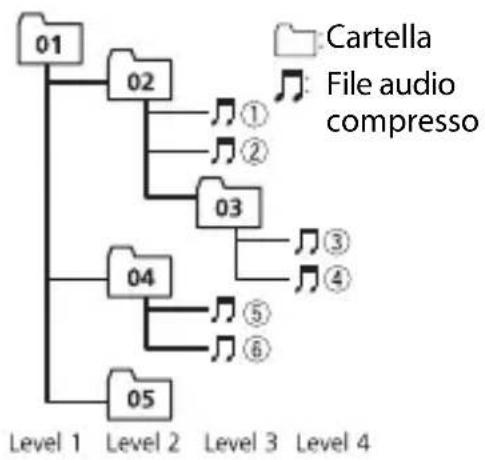

Esempio di gerarchia

Da 01 a 05: numero cartella

① a:sequenza di riproduzione

Grafico caratteri russi

D: visualizzazione C: carattere

Copyright e marchio

Bluetooth

Il marchio nominale e il logo Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e sono utilizzati in licenza da PIONEER CORPORATION. Tutti gli altri marchi registrati e marchi nominali sono marchi dei rispetti proprietari.

iTunes

Apple ed iTunes sono marchi di fabbrica di Apple Inc., registrati negli Stati Uniti ed in altri Paesi.

WMA

Windows Media è un marchio di fabbrica o marchio di fabbrica depositato della Microsoft Corporation negli Stati Uniti ed in altri paesi.

Questo prodotto include technologie di proprietà della Microsoft Corporation e non è utilizzabile nella licenza della Microsoft Licensing, Inc.

FLAC

Copyright © 2000-2009 Josh Coalson
Copyright © 2011-2014 Xiph.Org Foundation
La ridistribuzione e l'utilizzo in formato binario e sorgente, con o alla modifiche, sono consentite solo alle seguenti condizioni:

-Eventuali ridistribuzioni del codice sorgente devono contener suddette informazioni relative ai diritti d'autore, quello elenco di condizioni e la seguente rimuncia.
-Eventuali ridistribuzioni in formato binario devono riproduire suddette informazioni relative ai diritti d'autore, quello elenco di condizioni e la seguente dinuncia nella documentazione e/o altri materiale fornito con la distribuzione.
-Né il nome Xiph.org Foundation né i nomi di chi ha prestato il suo contributo devono essere utilizzati allo scopo di sostenere o promuovere prodotti derivati

dal presente softwareenza previa specifica autorizzazione scritta.
QUESTO SOFTWARE VIENE FORNITO DAI
TITOLARI DEL COPYRIGHT E
COLLABORATORI COSI COM'ESENZA
ALCUNA GARANZIA ESPLICITA O
IMPLICITA, COMPRESE, A MERO TITOLO
ESEMPLIFICATIVO MA NON LIMITativo, LE
GARANZIE IMPLICITE DI COMMERCIABILITA E DI IDONEITA PER UNO SCOPO
PARTICOLARE. IN NESSUN CASO LA
FONDAZIONE O ALTRI SOGGETTI CHE
HANNOPRESTATO IL LORO CONTRIBUTO
SARANNO RESPONSABILI PER EVENTUALI
DANNIDIRETTI,INDIRETTI,ACCIDENTALIO CONSEQUENZIALI, (COMPRESI, A TITOLO ESEMPLIFICATIVO, RIFORNIMENTI DI BENI O SERVIZI SOSTITUTIVI; MANCATO
UTILIZZO O PERDITA DI DATI O PROFITTI;
INTERRUZIONE DELL'ATTIVITA) IN
QUALSIASI MODO CAUSATI PER OGNI
IPOTESI DI RESPONSABILITA SIA PER
CONTRATTO, PRECISA RESPONSABILITA O
ILLECITO (COMPRESI GRAVI
INADEMPIMENTI), FATTI SALVI I LIMITI
INDEROGABILI DI LEGGE, CHE
POTREBBERO VERIFICARSI QUANDO SI
UTILIZZA QUESTO SOFTWARE; ANCHE SE SI
ERA STATI MSSI A CONOSCENZA DELLA POSSIBILITA DEL VERIFICARSI DI TALI DANNI.

iPhone e Lightning

L'uso del logo Made for Apple indica che un accessorio è stato progettato per essere collegato specificamente al prodotto Apple identificato dal logo ed è stato certificato dallo sviluppatore per soddisfare gli standardi prestazioni Apple. Apple non è responsabile per il funzionamento del dispositivo o della sua conformità con gli standard normativi e di sicurezza.

Note: I'uso di questo accessorio con un prodotto Apple cui interessare le prestazioni wireless.

iPhone e Lightning sono marchi registrati di Apple Inc., registrati negli Stati Uniti e in altri paesi.

Siri

Funzione con Siri attraverso il microfono.

Google™, Google Play, Android Google, Google Play e Android sono marchi di Google LLC.

Spotify®

SPOTIFY e il logo Spotify sono marchi registrati di Spotify AB. Sono necessari dispositivi digitali mobili compatibili e abbonamento premium, ove disponibili, vedere https://www.spotify.com.

T-Kemel 2.0

Questo prodotto utilizes un codice sorgente di T-Kernel 2.0 nella T-License 2.0 concessa da T-Engine Forum (www.tron.org).

MP3

Concesso in licenza ai sensi della licenza
Apache, versione 2.0 ("Licenza"); utilizzato\ questo file escludivamente nel rispetto\ delle condizioni indicate nella Licenza.
È possibile ottenere una copia della\ Licenza all'indirizzo

http://www.apache.org/licenses/License-2.0

Se non specificato dalle leggi vigenti o concordato per scritto, il software distribuito con questa Licenza è distribuito "COSI COM'È", SENZA GARANZIE O CONDITIONI DI ALCUN TIPO, esplicite o implicite.

Consultare la Licenza per limitazioni e autorizzazioni rilevanti per la data lingua.

Specifiche

Generali

Alimentazione: 14,4 V CC (da 10,8 V a 15,1 V consentiti)

Sistema di messa a terra: tipo negativo

Consumo di corrente massimo: 10,0 A

22 W × 4 (da 50 Hz a 15 000 Hz, 5 %

THD, 4 Ω di carico, entrambi i canali pilotati)

Impedenza di carico: 4 Ω (da 4 Ω a 8 Ω (2 Ω per 1 canale) consentiti)

Livello di output massimo tensione preout: 2,0 V

Equalizzatore (equalizzatore grafico a 13 bande):

Frequenza: 50 Hz/80 Hz/125 Hz/200

Hz/315 Hz/500 Hz/800 Hz/1,25 kHz/2

kHz/3,15 kHz/5 kHz/8 kHz/12,5 kHz

Guadagno: ± 12 dB (passo 2 dB)

Filtro passo alto (modalità standard):

Frequenza: 25 Hz/31,5 Hz/40 Hz/50

Hz/63 Hz/80 Hz/100 Hz/125 Hz/160

Hz/200 Hz/250 Hz

Subwoofer/filtro passo basso (modalità standard):

Frequenza: 25 Hz/31,5 Hz/40 Hz/50

Hz/63 Hz/80 Hz/100 Hz/125 Hz/160

Hz/200 Hz/250 Hz

Guadagno: da +10 dB a -24 dB (passo 1 dB)

Fase:normale/inversa

Livello altoparlante (modalità standard):

da +10 dB a -24 dB (passo 1 dB)

Allineamento temporale (modalità standard):

da 0 cm a 350 cm (2,5 cm/passo)

Filtro passo alto (HIGH) (modalità di rete):

Frequenza: 1,25 kHz/1,6 kHz/2 kHz/2,5 kHz/3,15 kHz/4 kHz/5 kHz/6,3 kHz/8 kHz/10 kHz/12,5 kHz

Filtro passo alto (MID) (modalità di rete):

Frequenza: 25 Hz/31,5 Hz/40 Hz/50

Hz/63 Hz/80 Hz/100 Hz/125 Hz/160

Hz/200 Hz/250 Hz

Filtro passo basso (MID) (modalità di rete):

Frequenza: 1,25 kHz/1,6 kHz/2 kHz/2,5 kHz/3,15 kHz/4 kHz/5 kHz/6,3 kHz/8 kHz/10 kHz/12,5 kHz

Subwoofer (modalità di rete):

Frequenza: 25 Hz/31,5 Hz/40 Hz/50

Hz/63 Hz/80 Hz/100 Hz/125 Hz/160

Hz/200 Hz/250 Hz

Guadagno: da +10 dB a -24 dB (passo 1 dB)

Fase:normale/inversa

Livello altoparlante (modalità di rete):

da +10 dB a -24 dB (passo 1 dB)

Allineamento temporale (modalità di rete): da 0 cm a 350 cm (2,5 cm/passo)

USB

Alimentazione massima: 1,5 A

USB Protocollo:

Formato di decodifica MP3: MPEG-1 e 2 Audio Layer 3

Formato di decodifica WMA: ver. 7, 8, 9, 9.1, 9.2 (audio a 2 canali)

Formato di decodifica AAC: MPEG-4 AAC (solo iTunes codificati) (ver. 10.6 e precedenti)

Formato decodifica FLAC: v1.2.1 (Free Lossless Audio Codec)

Formato segnale WAV: PCM lineare (non compresso)

Tuner FM

Intervallo di frequenza: da 87,5 MHz a 108,0 MHz

Sensibilitàutilizzabile:11 dBf (1,0 V / 75 , mono,S/N:30dB)

Rapporto segnale-rumore: 65 dB (rete IEC-A)

Tuner MW

Intervallo di frequenza: da 531 kHz a 1602kHz

Sensibilitàutilizzabile: 25 V (S/N: 20 dB)

Rapporto segnale-rumore: 60 dB (rete IEC-A)

Tuner LW

Intervallo di frequenza: da 153 kHz a 281 kHz

Sensibilitàutilizzabile: 28 V (S/N: 20 dB)

Rapporto segnale-rumore: 60 dB (rete IEC-A)

Tuner DAB

Intervallo di frequenza (Banda III): da 174,928 MHz a 239,200 MHz (da 5 A a 13 F)

Intervallo di frequenza (banda L): da 1452,960 MHz a 1490,624 MHz (da LA a LW)

Sensibilitàutilizzabile(Banda III):-100 dBm Sensibilitàutilizzabile(Banda L):-100 dBm

Rapporto segnale-rumore: 85 dB

Bluetooth

Versione:Bluetooth4.0certificata

Potenza continua: +4 dBm massimo (classedi potenza 2)

BLE (Bluetooth a bassa energia) Versione: 4.0 certificata

BLE (Bluetooth a bassa energia) Potenza continua: +3 dBm massimo

Banda di frequenza: da 2400 MHz a 2483,5 MHz

Profili Bluetooth:

Caratteristiche tecniche e design sono soggetti a eventuali modifiche alla preavviso.

Índice

Concesso in licenza ai sensi della licenza Apache, versione 2.0 ("Licenza");utilizzare\ questo file escludivamente nel rispetto\ delle condizioni indicate nella Licenza.\nE possibile ottenera una copia della\ Licenza all'indirizzo

http://www.apache.org/licenses/License-2.0

Se non specificato dalle leggi vigenti o concordato per scritto, il software distribuito con questa Licenza è distribuito "COSI COM'è", SENZA GARANZIE O CONDITIONI DI ALCUN TIPO, esplicite o implicite.

Consultare la Licenza per limitazioni e autorizzazioni rilevanti per la data lingua.

Especificaciones

General

Fuente de alimentacion: 14,4 V CC (de 10,8 V a 15,1 V permissible)

Si prega di visitare il siteo www.pioneer-car.it (o www.pioneer-car.eu) per registrazione il prodotto.
