MANUALE UTENTE X10 SW MEDION

Manual de instrucciones Istruzioni per l'uso User manual

Dommage matériel possible!

1. Informazioni su queste istruzioni per l'uso 108

1.1. Spiegazione dei simboli ....108

FR

1. Utilizzo conforme 109

109

1. Indicazioni di sicurezza ....110

3.1. Avvertenze sul pacco batterie ....112

NL

1. Contenuto della confezione....114

ES

1. Panoramica dell'apparecchio 114

5.1. Funzioni dei tasti di comando ....114

5.2. Spie 115

IT

1. Preparazione del robot aspirapolvere e lavapavimenti ...... 116

6.1. Collegamento dell'alimentatore ....117

6.2. Posizionamento della base di carica 117

6.3. Caricamento del pacco batterie....117

EN

1. Funzionamento dell'aspirapolvere 118

2. Funzione lavapavimenti 119

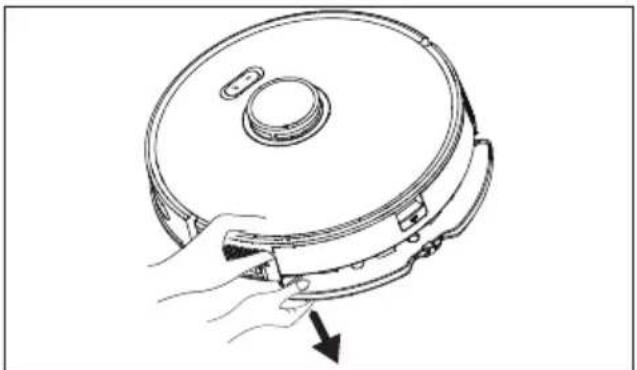

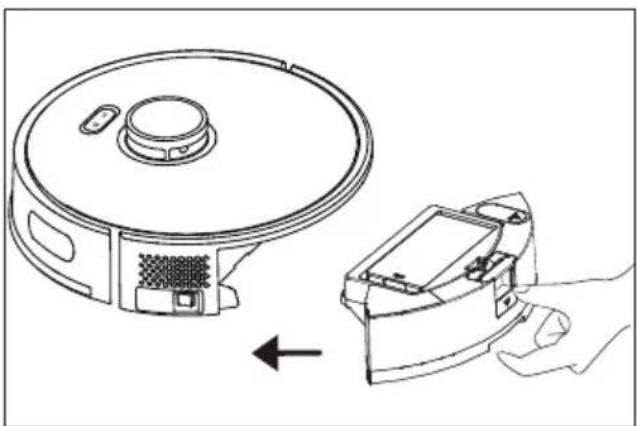

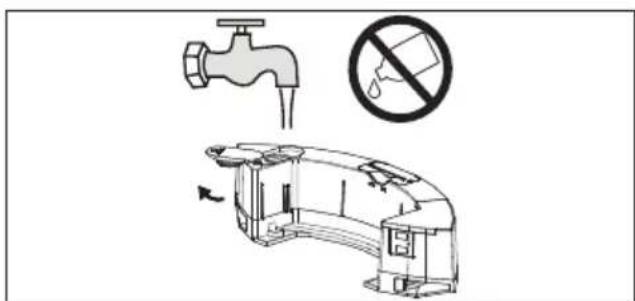

8.1. Preparazione del serbatoio dell'acqua....119

1. Impostazione dei piani di pulizia....120

2. Comando tramite app ....122

10.1. Requisiti di sistema....122

10.2. Collegamento dell'apparecchio all'app 122

1. Pulizia e manutenzione ....123

11.1. Intervalli di pulizia e sostituzione....123

11.2. Pulizia del robot aspirapolvere e lavapavimenti ...... 123

11.3. Pulizia del contenitore della polvere....123

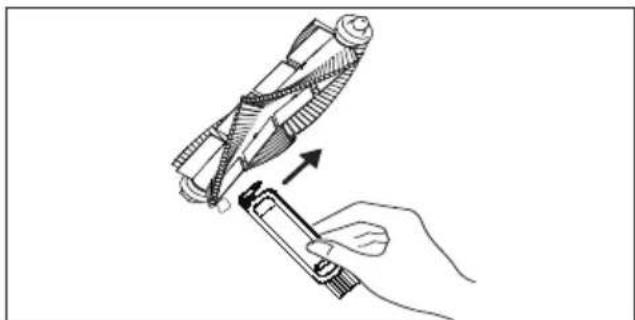

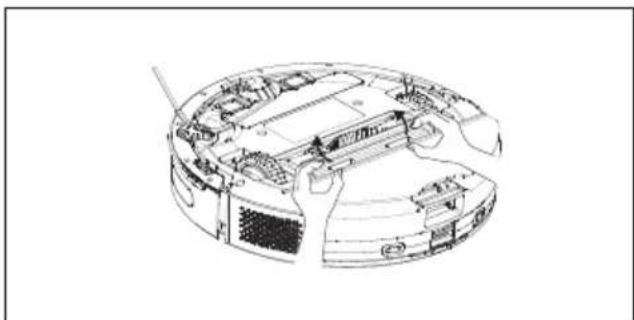

11.4. Pulizia dell'apertura di aspirazione e della spazzola....124

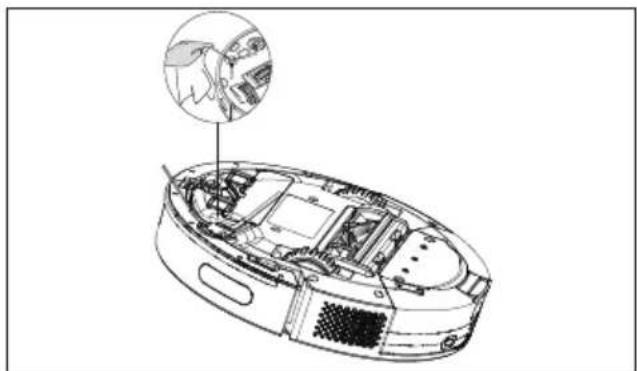

11.5. Pulizia della spazzola laterale.... 125

11.6. Pulizia della ruota/delle ruote per avanzamento 126

1. Inutilizzo prolungato....126

2. Risoluzione dei problemi/degli errori 127

3. Dati tecnici....129

4. Informazioni sulla conformità UE....130

5. Informazioni sui marchi 130

6. Smaltimento 130

7. Informazioni relative al servizio di assistenza.... 131

8. Note legali....132

1. Informazioni su queste istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Ci auguriamo che soddisfi le sue aspettative.

Prima di mettere in funzione l'apparecchio, leggere attentamente le indicazioni di sicurezza. Osservare le avvertenze riportate sull'apparecchio e nelle istruzioni per l'uso.

Tenere le istruzioni per l'uso sempre a portata di mano. Esse sono parte integrante dell'apparecchio e, in caso di vendita o cessione dello stesso, devono essere consegnate al nuovo proprietario.

1.1. Spiegazione dei simboli

Quando un paragrafo è contrassegnato da uno dei seguenti simboli di avvertenza, attenersi ai messaggi di avvertenza per evitare i pericoli descritti nel testo e prevenire le possibili conseguenze ivi descritte.

PERICOLO!

Pericolo di morte immediata!

AVVERTENZA!

Possibile pericolo di morte e/o di lesioni gravi irreversibili!

AVVERTENZA!

Pericolo di scosse elettriche!

AVVERTENZA!

Avvertenza: pericolo causato da materiali a rischio di esplosione!

ATTENZIONE!

Avvertenza: possibili lesioni di media o lieve entità!

AVVISO!

Attenersi agli avvisi al fine di evitare danni materiali!

Ulteriori informazioni sull'utilizzo dell'apparecchio!

AVVISO!

Attenersi agli avvisi contenuti nelle istruzioni per l'uso!

Simbolo della classe di prote- zione II

Simbolo della corrente continua

Simbolo della corrente alternata

Indicazione della polarità

Simbolo dell'alimentatore elettrico a commutazione

Simbolo del trasformatore - protetto contro i cortocircuiti

Utilizzo in ambienti chiusi

Simbolo del livello di efficienza energetica VI

IP20

L'alimentatore presenta il grado di protezione IP20 in conformità alla norma DIN EN 60529. Ciò significa che:

l'alimentatore è protetto:

• contro l'accesso a parti pericolose con un dito;
• contro la penetrazione di corpi estranei solidi di diametro pari o superiore a 12,5 mm

L'alimentatore non è impermeabile.

T_a=40^ L'alimentatore è utilizzabile fino a una temperatura ambiente di 40^ .

Simbolo dell'alimentatore rimovibile in dotazione per la ricarica della batteria/del pacco batterie.

Utilizzare esclusivamente la base di carica in dotazione.

2. Utilizzo conforme

Il robot aspirapolvere e lavapavimenti serve per pulire in modo autonomo, a umido e a secco pavimenti lisci e piani in ambienti interni.

Non utilizzare l'apparecchio all'aperto. L'apparecchio è destinato all'utilizzo domestico o in ambienti simili, come ad esempio

• nelle cucine allestite per i collaboratori di negozi, uffici e altri ambienti professionali;
• in tenute agricole;
• da parte dei clienti di hotel, motel e altre strutture ricettive;
• in bed & breakfast.

L'apparecchio non è destinato all'uso professionale o industriale.

L'utilizzo non conforme comporta il decadimento della garanzia:

Non modificare l'apparecchio senza la nostra approvazione e non utilizzare alcun altro dispositivo ausiliario non approvato o non fornito da noi.
Utilizzare esclusivamente pezzi di ricambio e accessori forniti o approvati da noi.
Attenersi a tutte le informazioni fornite nelle presenti istruzioni per l'uso, in particolare alle indicazioni di sicurezza. Qualsiasi altro uso è considerato non conforme e può provocare danni a persone o cose.

3. Indicazioni di sicurezza

■ Tenere l'apparecchio e gli accessori fuori dalla portata dei bambini.
Il presente apparecchio può essere utilizzato da bambini a partire da un'età di 8 anni e anche da persone con capacità fisiche, sensoriali o intellettive ridotte o con carenza di esperienza e/o di conoscenze, a condizione che siano sorvegliate o istruite circa l'utilizzo sicuro dell'apparecchio e che abbiano compreso i pericoli che ne derivano.

■ I bambini non devono gioca re con l'apparecchio.
■ La pulizia e la manutenzione

spettanti all'utilizzatore non devono essere eseguite da bambini, a meno che questi non abbiano più di 8 anni e siano sorvegliati.

■ Tenere l'apparecchio, l'alimentatore e il cavo di alimentazione fuori dalla portata dei bambini di età inferiore agli 8 anni.

PERICOLO!

Pericolo di scossa elettrica!

Componenti sotto ten- sione. Pericolo di scossa elettrica/cortocircuito.

■ Per ricaricare la batteria utilizzare solo l'alimentatore rimovibile fornito in dotazione e la base di carica.
■ L'alimentatore deve essere utilizzato solo in ambienti chiusi e asciutti.
■ Collegare l'alimentatore a una presa elettrica facilmente accessibile installata a regola d'arte. La tensione di rete locale deve corrispondere a quella indicata nei dati tecnici dell'alimentatore.
■ La presa deve essere liberamente accessibile per consentire di scollegare rapidamente l'apparecchio dalla rete elettrica in caso di emergenza.
■ Estrarre il cavo di alimentazione dalla presa afferrando la spina e non il cavo di alimentazione. Non piegare o schiacciare il cavo di alimentazione.

In caso di danni alla spina, al cavo di alimentazione, alla base di carica, all'apparecchio, oppure in caso di penetrazione di liquidi o di corpi estranei all'interno dell'apparecchio, staccare immediatamente la spina dalla presa elettrica.

■ Utilizzare l'apparecchio solo in ambienti chiusi e non esporlo mai a gocce o spruzzi d'acqua.

■ Durante la ricarica non toccare l'apparecchio con le mani umide o bagnate.

■ Prima di utilizzare il robot aspirapolvere e lavapavimenti per la prima volta, e in seguito dopo ogni utilizzo, assicurarsi che l'apparecchio e il cavo di alimentazione non siano danneggiati.

■ Non mettere in funzione il robot aspirapolvere e lava-pavimenti se si riscontrano danni all'apparecchio stesso, alla base di carica o al cavo di alimentazione.

■ Nel caso si riscontrino danni dovuti al trasporto, rivolgersi immediatamente al servizio di assistenza.

In caso di lunghi periodi di DE assenza o di temporali, scollegare l'alimentatore dalla FR presa elettrica.

■ Non immergere mai il robot aspirapolvere e lavapavimenti, la base di carica o l'alimentatore in acqua o in altri liquidi!

■ Prima di ogni pulizia e manutenzione, così come prima di montare o smontare gli accessori, scollegare l'ali-mentatore dalla presa elettrica.

AVVERTENZA!

Pericolo di esplosione!

L'aspirazione di liquidi infiammabili o di determinati materiali solidi può comportare il rischio di incendio o esplosione.

■ Non utilizzare l'apparecchio in prossimità di materiali facilmente infiammabili.

■ Non aspirare oggetti con bordi taglienti oppure oggetti o liquidi facilmente infiammabili, come fiammiferi, cenere calda o benzina.

■ Non aspirare in nessun caso polvere di toner (di stampanti laser, fotocopiatrici).

ATTENZIONE!

Pericolo di lesioni/pe- ricolo di danni all'ap- parecchio!

L'utilizzo improprio dell'apparecchio può causare lesioni e/o danni all'apparecchio.

■ Utilizzare l'apparecchio sol- tanto per aspirare piccole quantità di polvere, sporco e briciole. Svuotare il conteni- tore della polvere dopo ogni utilizzo.
■ Non utilizzare l'apparecchio

per aspirare liquidi o sporcizia umida. Dopo avere lavato i tappeti, lasciarli asciugare prima di utilizzare la funzione di aspirazione del robot.

■ Per non rischiare di inciam-

pare, non utilizzare prolunghe e informare le persone presenti che si sta per utilizzare il robot aspirapolvere e lavapavimenti.

■ Prima di utilizzare l'apparecchio, rimuovere dalla zona da aspirare tutti gli oggetti fragili (ad es. vetro, lampade, vasi) e quelli che possono impigliarsi nelle spazzole o possono essere aspirati (ad

es. cavi, capi d'abbigliamento, giornali, tende).

■ Non coprire i sensori e le fessure di aerazione del robot aspirapolvere e lavapavimenti.
■ Evitare gli urti con superfici ruvide, spazzolate o granulose (ad es. battiscopa di caminetti o stufe), in quanto le superfici stesse o quelle dell'apparecchio potrebbero danneggiarsi. Escludere tali aree dal passaggio con l'a-spirapolvere.

3.1. Avvertenze sul pacco batt erie

L'apparecchio contiene una batteria agli ioni di litio non rìmovibile.

PERICOLO!

Pericolo di esplosione!

Le batterie ricaricabili possono esplodere se vengono esposte a calo-re elevato.

Le temperature estreme compromettono inoltre la capacità di carica della batteria.

■ Non gettare l'apparecchio nel fuoco.
■ Non esporre l'apparecchio a condizioni estreme. Occorre evitare:

– elevata umidità dell'aria o presenza di liquidi,
- temperature estremamente elevate (> 40 °C) o basse (< 0 °C),
- raggi solari diretti,
- fiamme libere.

■ Non utilizzare la base di cari- ca in un ambiente altamente riflettente, ad esempio alla luce diretta del sole o vicino a specchi.

■ Se la batteria non dovesse DE caricarsi più o si caricasse solo in parte, rivolgersi al FR servizio di assistenza.
■ Non utilizzare caricabatterie danneggiati. ES
■ Smaltire il dispositivo con la batteria nel rispetto dell'ambiente (vedere "17. Smaltimento").
■ Per ricaricare la batteria utilizzare esclusivamente l'alimentatore fornito in dotazione.
Il pacco batterie non può essere sostituito autonomamente dall'utente. Deve essere sostituito da un tecnico dell'assistenza qualificato.

Il telemetro laser è conforme alla norma IEC 60825-1:2014 per i prodotti laser di classe 1 e non genera radiazioni laser pericolose.

AVVISO!

Pericolo di danni alla batteria ricaricabile!

L'utilizzo improprio della batteria ricaricabile può causare la distruzione completa della batteria stessa.

■ Evitare forti scosse e vibrazioni.
■ Caricare periodicamente la batteria, se possibile completamente. Non lasciare la batteria scarica per lungo tempo.

4. Contenuto della con- fezione

PERICOLO!

Pericolo di soffocamento!

Pericolo di soffocamento in caso di ingestione o inalazione di componenti piccoli o pellicole dell'imballaggio.

■ Tenere la pellicola dell'imballaggio fuori dalla portata dei bambini.

Verificare l'integrità della confezione e segnalare l'eventuale incompletezza della fornitura entro 14 giorni dall'acquisto.

La confezione acquistata include:

• Robot aspirapolvere e lavapavimenti con pacco batterie agli ioni di litio integrato
• 1 base di carica
• 1 alimentatore
• 1 serbatoio dell'acqua
• 2 panni lavapavimenti
• 2 filtri (1 filtro di ricambio)
• 2 spazzole laterali (di cui 1 spazzola laterale di ricambio)
• 1 spazzolino di pulizia
• 1 guida rapida

5. Panoramica dell'apparecchio

1 2 3 4 5

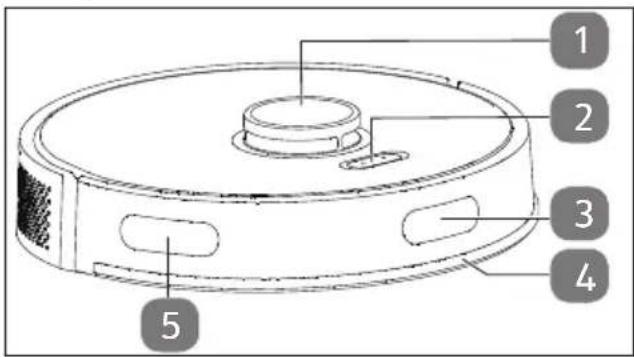

Fig. 1 - Vista laterale

1. Sensore LiDAR
2. Tasti di comando
3. Sensore di carica
4. Paraurti anteriore
5. Sensore per pareti

5.1. Funzioni dei tasti di comando

Tasto Funzione
[GZWS]	Pressione prolungata deltasto: accensione / spegnimento.1 pressione: avvio dellapulizia in modalità automatica2 pressioni: avvio della pulizia in modalità “spot”Breve pressione del tastodurante la pulizia: pausaNuova pressione del tasto: ripresa della pulizia
	Ritorno alla base di carica/ricaricaPressione prolungata deltasto (ca. 15 sec.): ripristinodelle impostazioni di fab-brica
+▶II	Premere e tenere premuticontemporaneamente: ripristino della connessioneWi-Fi.

5.2. Spie

Spia lumi-nosa	Spiegazione
si accende con luce bianca	Pulizia in corso/in pausaCarica completata
lampeggia con luce bianca	Carica in corso
pulsa con luce bianca	Carica in corso con livello di carica basso
pulsa con luce rossa	Livello di carica della batteria basso >20%Funzionamento non corretto

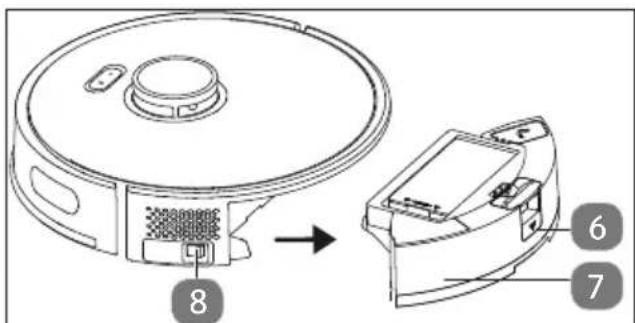

Fig. 2 – Vista laterale (con contenitore della polvere)

1. Tasto per sbloccare il contenitore della polvere
2. Serbatoio dell'acqua/contenitore della polvere
3. Interruttore di alimentazione

9 14 13 12 10 11

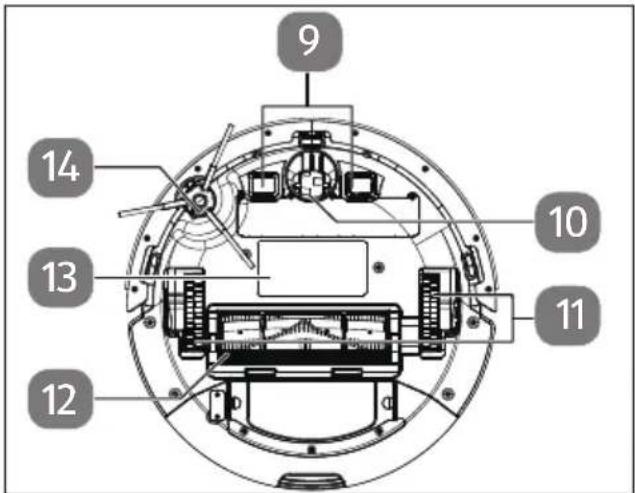

Fig. 3 - Lato inferiore

1. Contatti di carica
2. Ruota: per agevolare i cambi di direzione
3. Ruota per avanzamento
4. Spazzola
5. Vano batteria
6. Spazzola laterale

15 16 17 18

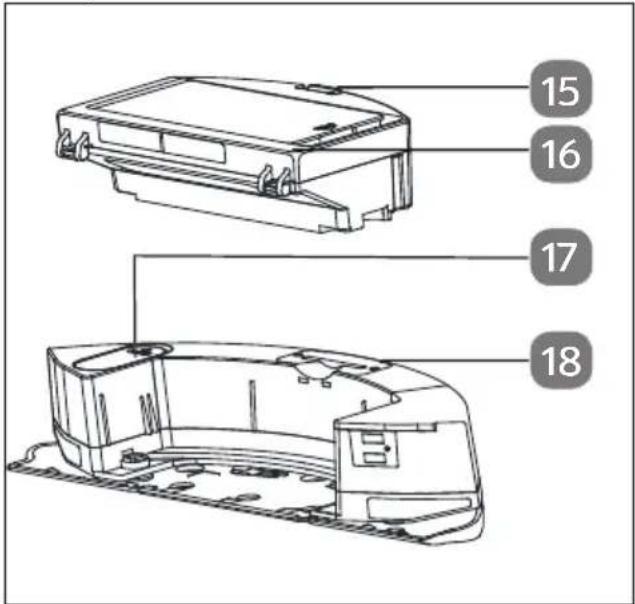

Fig. 4 – Contenitore della polvere con serbatoio dell'acqua integrato

1. Contenitore della polvere
2. Coperchio del filtro
3. Apertura per il riempimento del serbatoio dell'acqua
4. Serbatoio dell'acqua

19

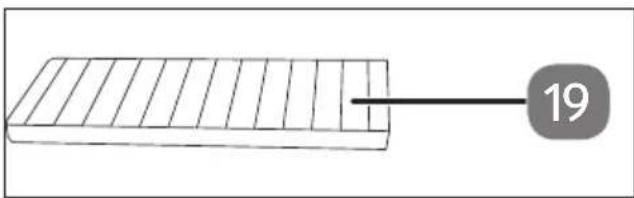

Fig. 5 - Filtro per la polvere

1. Filtro HEPA


20 21 22 23 24

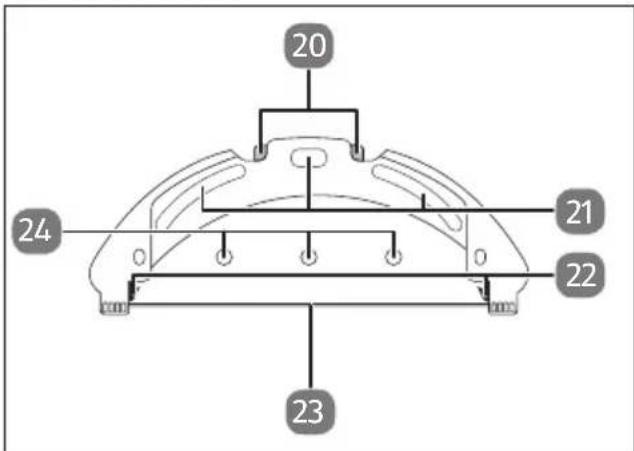

Fig. 6 - Accessorio lavapavimenti

1. Sblocco delle linguette di arresto del serbatoio dell'acqua
2. Tasselli di fissaggio per panno lavapavimenti
3. Linguette di arresto per il serbatoio dell'acqua
4. Guida di supporto per panno lavapavimenti
5. Aperture per la fuoriuscita dell'acqua

27 26 25

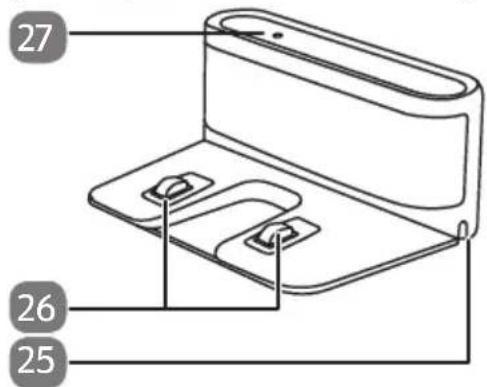

Fig. 7 - Base di carica

1. Apertura per cavo di alimentazione
2. Contatti di carica
3. Spia luminosa

28 29 30 31

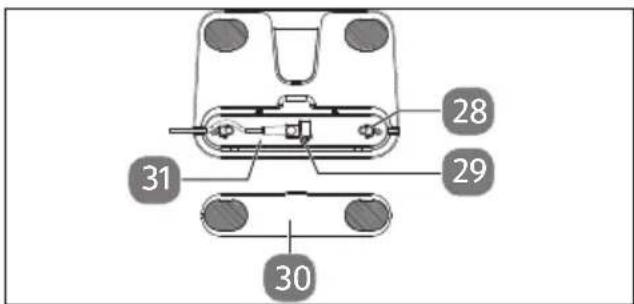

Fig. 8 - Base di carica (lato inferiore)

1. Avvolgicavo
2. Ingresso per alimentatore
3. Copertura del vano portacavo
4. Vano portacavo

Il robot aspirapolvere e lavapavimenti è dotato di un'uscita vocale. I messaggi di stato e di errore vengono emessi attraverso l'uscita vocale. Trattandosi di una funzione autoesplicativa, l'uscita vocale non è menzionata nelle istruzioni per l'uso.

L'app medion Life+ permette di impostare la lingua desiderata per i messaggi vocali.

6. Preparazione del ro- bot aspirapolvere e lavapavimenti

Rimuovere dall'apparecchio tutti i materiali di imballaggio, la protezioni per il trasporto e le pellicole.

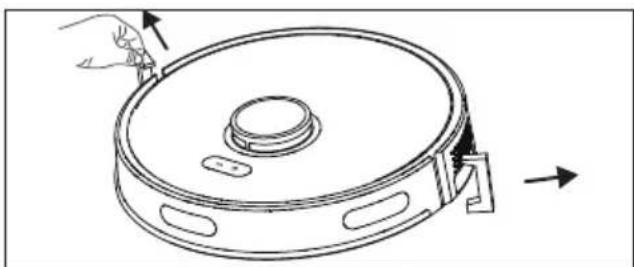

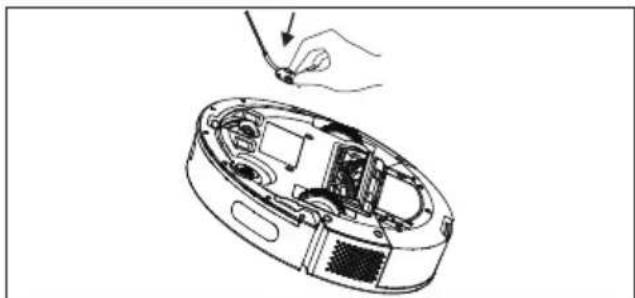

Fig. 9 – Rimozione della protezione per il trasporto

▶ Ruotare il robot aspirapolvere e lavapavimenti sul lato inferiore e appoggiarlo su una base morbida.
Posizionare verticalmente la spazzola laterale in dotazione sull'albero di trasmissione e premerla fino a sentire lo scatto in

posizione.

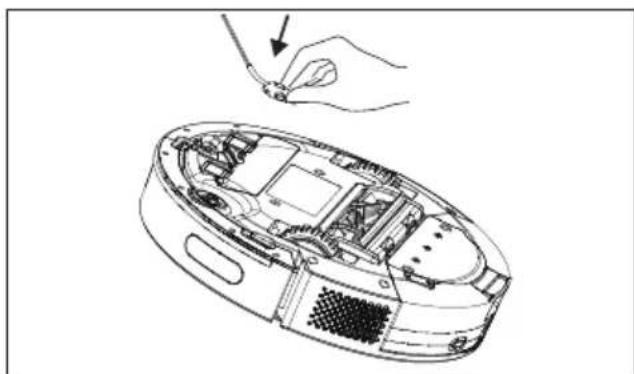

Fig. 10 - Inserimento della spazzola laterale

6.1. Collegamento dell'alimentatore

Assicurarsi che sia sempre presente uno spazio libero di circa 0,5 m su ogni lato e di circa 1,5 m frontalmente e che i contatti di carica del robot aspirapolvere e lavapavimenti siano liberamente accessibili.

▶ Rovesciare la base di carica e aprire la copertura del sistema avvolgicavo sul lato inferiore.

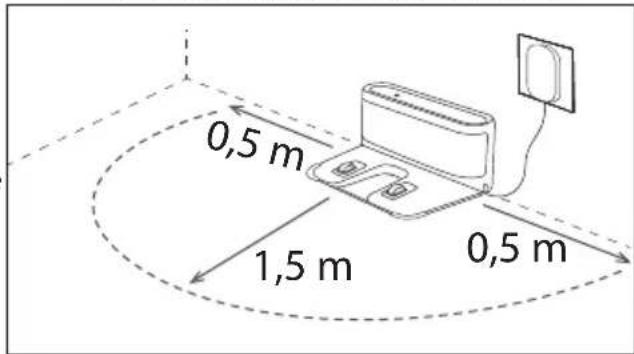

Fig. 13 – Luogo di posizionamento della base di carica

Collegare la spina di alimentazione alla presa elettrica.

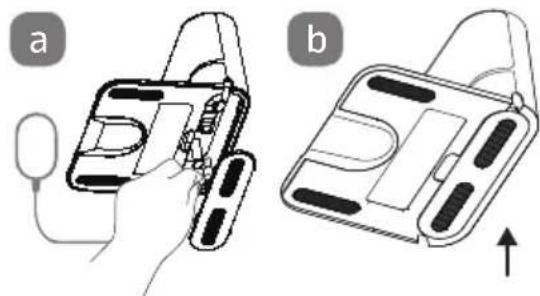

Fig. 11 – Collegamento dell'alimentatore

Inserire la spina dell'alimentatore nella presa per alimentatore e avvolgere due volte il cavo di alimentazione attorno al supporto per l'avvolgimento del cavo.
▶ Chiudere la copertura del vano portacavo facendola scattare in posizione con un clic.

6.2. Posizionamento della base di carica

6.3. Caricamento del pacco batt erie

Il robot aspirapolvere e lavapavimenti è dotato di un pacco batterie agli ioni di litio. Caricare completamente la batteria dell'apparecchio per circa 4 ore.

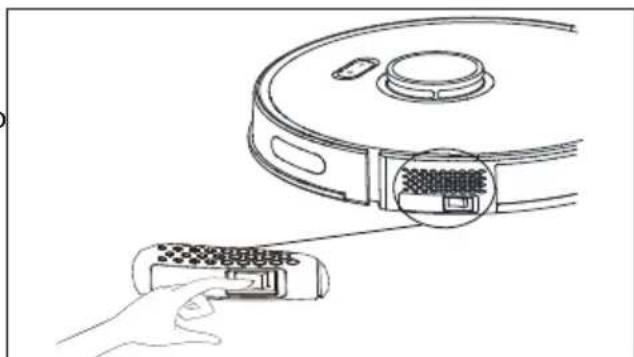

▶ Portare l'interruttore di alimentazione in posizione I.

Posizionare la base di carica in prossimità di una parete con fondo uniforme, al riparo dalla luce solare diretta.

Fig. 14 - Accensione del robot aspirapolvere

Fig. 12 - Posizione corretta

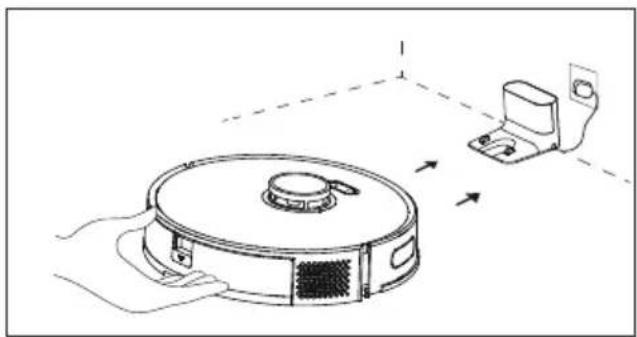

Posizionare il robot aspirapolvere e lava-pavimenti sulla base di carica in modo che i contatti di carica siano appoggiati gli uni sopra gli altri.

Le spie + lampeggiano durante il processo di ricarica e passano a luce fissa al completamento del processo di ricarica. La spia della base di carica è accesa con luce fissa.

Se le prestazioni della batteria diminuiscono in modo significativo anche dopo che la batteria è stata ricaricata, rivolgersi al servizio di assistenza.

7. Funzionamento dell'a- spirapolvere

AVVISO!

Pericolo di danni materiali!

Durante il funzionamento i cavi liberi possono restare impigliati nel robot aspirapolvere e lavapavimenti e venire trascinati dall'apparecchio causando, ad esempio, la caduta da un tavolo degli eventuali apparecchi collegati, con conseguenti danni.

■ Spostare i cavi fuori dalla portata del robot lavapavimenti.
■ Prima di utilizzare l'apparecchio, rimuo re dalla zona da aspirare tutti gli oggetti fragili (ad es. vetro, lampade, vasi) e quelli che possono impigliarsi nelle spazzole o possono essere aspirati (ad es. cavi, capi d'abbigliamento, giornali, tende).

Prima dell'utilizzo su tappeti/moquette, rimuovere le spazzole del robot. Il robot aspirapolvere e lavapavimenti non è idoneo a essere utilizzato su tappeti a pelo lungo.

Assicurarsi che il contenitore della polvere sia pulito e vuoto e che il filtro sia inserito correttamente.
Collocare il robot su una superficie libera della stanza.
Per accendere il robot aspirapolvere e lavapavimenti, tenere premuto il tasto On/Off▶ dell'apparecchio per circa 5 secondi.
Premere nuovamente il tasto On/Off sull'apparecchio per avviare il processo di pulizia.
Premere nuovamente il tasto On/Off per interrompere il processo di pulizia.
Premere ancora una volta il tasto On/Off se si desidera proseguire la pulizia.

Quando il livello di carica della batteria è basso, il robot aspirapolvere e lavapavimenti torna automaticamente alla base di carica. Quando l'apparecchio torna alla base di carica, la pulizia viene interrotta.

Premere il taste per far tornare il robot aspirapolvere e lavapavimenti alla base di carica.

La spia ▶| lampeggia fino a quando il robot aspirapolvere e lavapavimenti non raggiunge da base di carica.

Premere il tasto On/Off || per circa 5 secondi per spegnere completamente il robot aspirapolvere e lavapavimenti.
Pulire periodicamente l'apertura di aspirazione ad apparecchio spento e svuotare il contenitore della polvere dopo ogni utilizzo (cfr. "11.4. Pulizia dell'apertura di aspirazione e della spazzola" a pagina 124).

8. Funzione lavapavimenti

AVVISO!

Possibili danni materiali!

L'acqua o i liquidi che fuoriescono possono causare danni al pavimento.

Utilizzare il robot aspirapolvere e lavap vimenti solo su piastrelle e superfici sigillate, non su tappeti/moquette.

AVVISO!

Possibili danni all'apparecchio!

L'aggiunta di additivi (ad es. i detergenti) all'acqua o l'uso di acqua distillata/demineralizzata possono causare danni all'apparecchio.

■ Utilizzare solo acqua di rubinetto.

Fig. 16 - Utilizzo di acqua del rubinetto

8.1. Preparazione del serba- toio dell'acqua

L'apparecchio può essere convertito in robot lavapavimenti utilizzando l'accessorio fornito in dotazione.

Estrarre il contenitore della polvere/serbatoio dell'acqua dal robot aspirapolvere e lavapavimenti.
Staccare il contenitore della polvere dal serbatoio dell'acqua.

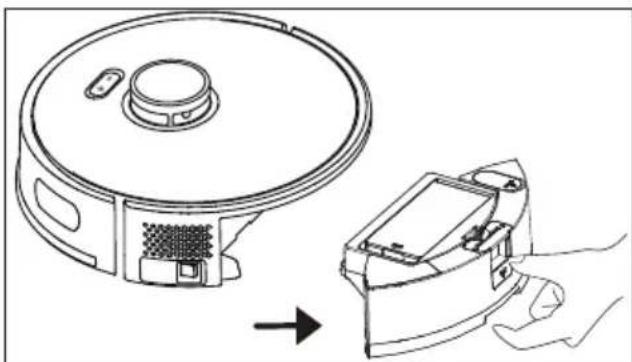

Fig. 17 - Rimozione del serbatoio dell'acqua

Aprire il tappo del serbatoio dell'acqua.
▶ Riempire il serbatoio con acqua pulita.
▶ Chiudere il tappo del serbatoio dell'acqua.
Inumidire con acqua il panno lavapavimenti e strizzarlo bene.

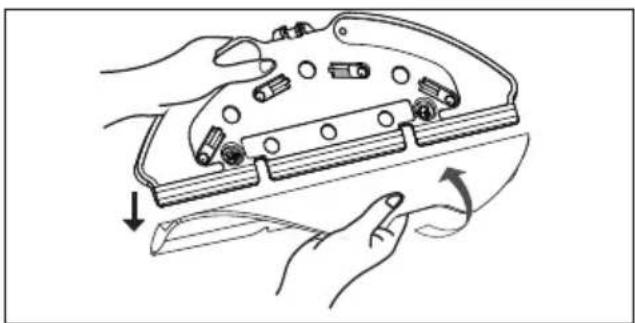

Applicare il panno lavapavimenti pre- mendolo saldamente sul lato inferiore dell'accessorio lavapavimenti con i tassel- li di fissaggio.

Fig. 18 – Applicazione del panno lavapavimenti

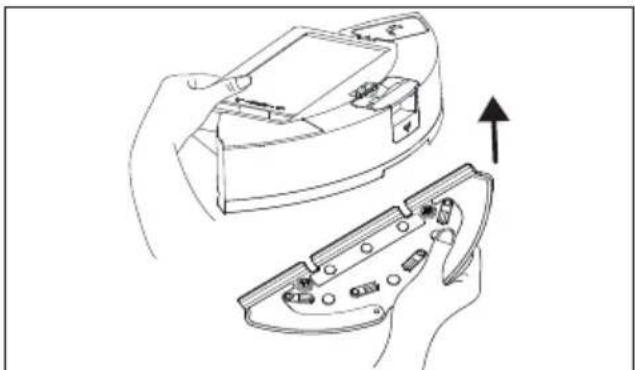

▶ Successivamente spingere l'accessorio lavapavimenti già pronto con il perno di fissaggio nelle due apposite scanalature situate sul lato inferiore del serbatoio dell'acqua.

Fig. 19 - Applicazione dell'accessorio lavapavimenti

Reinserire il contenitore della polvere/ser batoio dell'acqua nel robot aspirapolvere e lavapavimenti e chiudere il coperchio del contenitore della polvere.
Premere il tasoll per avviare la pulizia a umido.

Fig. 20 - Inserimento del contenitore della polvere/serbatoio dell'acqua

Al termine della pulizia a umido, rimuovere l'accessorio lavapavimenti dalla parte inferiore del robot aspirapolvere e lavapavimenti.

Fig. 21 - Rimozione dell'accessorio lavapavimenti

Svuotare il serbatoio dell'acqua dopo ogni pulizia a umido.

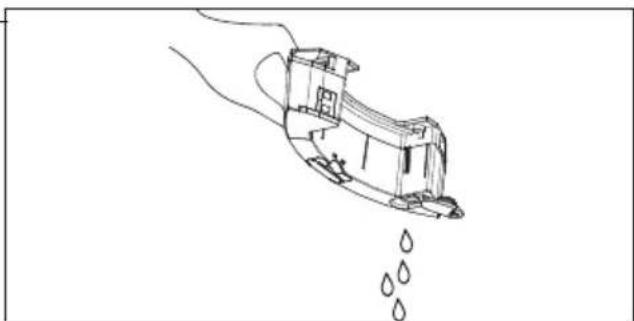

Fig. 22 - Svuotamento del serbatoio dell'acqua

▶ Sciacquare accuratamente il panno lava-pavimenti con acqua di rubinetto.
Far asciugare il serbatoio dell'acqua e il panno lavapavimenti per almeno 24 ore.

24h a b

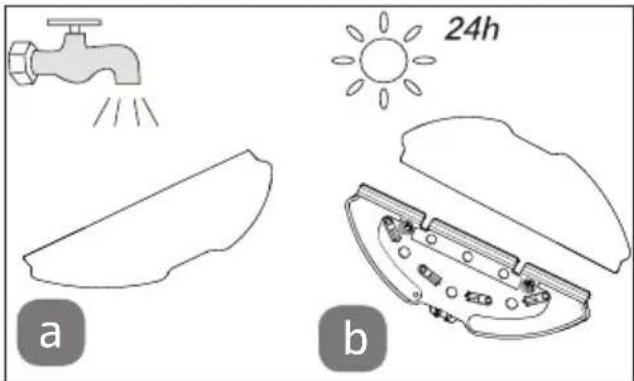

Fig. 23 - Lavaggio/asciugatura del panno lavapavimenti

9. Impostazione dei piani di pulizia


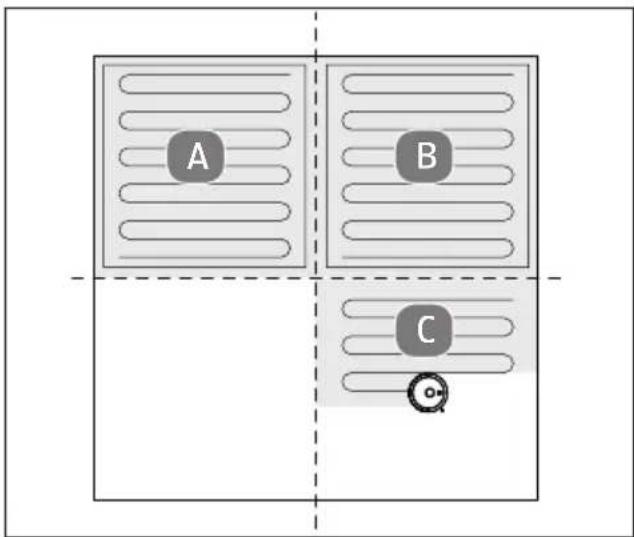

Fig. 24 – Pulizia automatica

Premere il tasci per avviare la pulizia. Il robot aspirapolvere e lavapavimenti pianifica in modo dinamico il percorso di pulizia

in base alla mappa creata durante il giro di ricognizione (impostato tramite app) e pulisce le varie zone una dopo l'altra. In ogni zona, il robot aspirapolvere e lavapavimenti inizia a pulire gli angoli per poi proseguire la pulizia con un percorso a zig zag (v. Fig. 24).

1,5 m 1,5 m

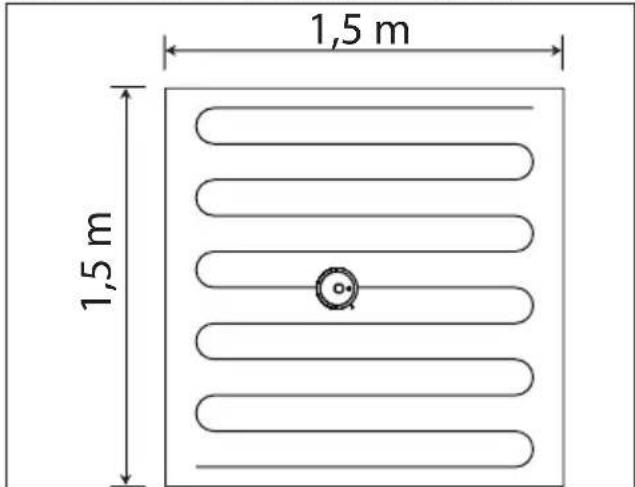

Fig. 25 – Pulizia "spot"

Per la pulizia "spot", posizionare il robot aspirapolvere e lavapavimenti sull'area da pulire.
Per avviare la pulizia premere due volte il tasto ▶II.

Il robot aspirapolvere e lavapavimenti pulisce un'area rettangolare di circa 1,5 x 1,5 m attorno al punto di partenza (v. Fig. 25).

La pulizia "spot" non può essere avviata se il robot aspirapolvere e lavapavimenti si trova sulla base di carica.

L'app offre ulteriori opzioni di impostazione, ad es.:

• Giro di ricognizione delle stanze
- Impostazione di zone vietate/pareti invisibili
- Impostazione di zone vietate per la pulizia a umido

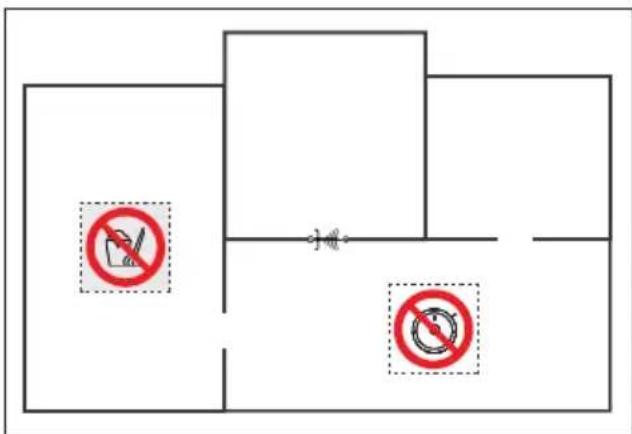

Fig. 26 - Impostazione di zone vietate

• Impostazione di zone vietate per l'aspirazione
• Impostazione delle stanze da pulire

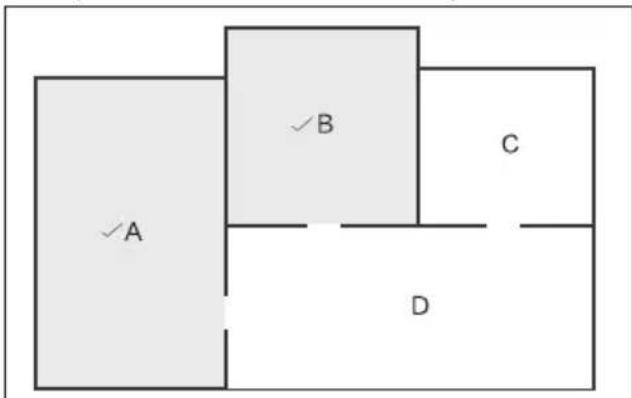

Fig. 27 - Definizione degli ambienti

10. Comando tramite app

Per usufruire dell'intera gamma di funzionalità del robot aspirapolvere e lavapavimenti, scaricare sullo smartphone l'app gratuita medion Life+.

Per farlo basta scansionare il codice QR riportato di seguito oppure accedere al Play Store (Android™) o all'App Store (iOS®) e cercare medion Life+.

medion LIFE+

Per utilizzare l'app è necessario disporre di un account cliente. Questo presuppone il possesso di un indirizzo e-mail. Seguire le istruzioni visualizzate nell'app.

Accertarsi che il robot aspirapolvere e lava-pavimenti abbia la batteria carica almeno al 20%.

10.1. Requisiti di sistema

• Smartphone con Wi-Fi 802.11 b/g o superiore
• Rete Wi-Fi a 2,4 GHz
• Android™ 9 o superiore
• iOS 13 o superiore
• Installare l'app medion Life+ sullo smartphone.

Il controllo tramite l'app medion Life+ funziona solo su reti Wi-Fi a 2,4 GHz. Non è possibile utilizzare l'app su reti Wi-Fi a 5 GHz.

10.2. Collegamento dell'appa-recchio all'app

▶ Aprire l'app medion Life+.

Se la funzione Bluetooth® dello smartphone è attivata, l'app trova automaticamente l'apparecchio durante la configurazione iniziale e lo visualizza. Senza Bluetooth, selezionare l'apparecchio come descritto di seguito.

La procedura di installazione può variare a seconda del sistema operativo in uso.

Se nell'app medion Life+ non è ancora stato registrato alcun apparecchio, tocca-re il pulsante Aggiungi dispositivo.
Se nell'app è già stato registrato almeno un apparecchio, cliccare in alto a destra su +.

▶ Selezionare il modello X10 SW (MD11782) nella categoria dei robot aspirapolvere.

Procedere quindi secondo le ulteriori istruzioni dell'app per stabilire la connessione.

Ulteriori informazioni e assistenza per l'installazione dell'app medion Life+ nonché le istruzioni per la risoluzione di eventuali problemi sono disponibili all'indirizzo: https://www.medion.com/gb/service/international?int_country=it..

11. Pulizia e manutenzione

AVVERTENZA!

Pericolo di scossa elettrica!

Pericolo di scossa elettrica/cortocircuito dovuto alla presenza di componenti sotto tensione.

■ Non immergere mai il robot aspirapolvere e lavapavimenti, la base di carica o l'alimentatore in acqua o in altri liquidi!

Pulire l'apparecchio e tutti gli accessori solo a secco o utilizzando un panno leggermente inumidito.

■ Prima di ogni operazione di pulizia e manutenzione dell'apparecchio, e prima di montare o smontare gli accessori, spegnere completamente l'apparecchio e scollegare la spina di alimentazione dalla presa elettrica.

11.1. Intervalli di pulizia e sostituzione

Per gli accessori, contattare l'assistenza.

Componente	Intervallo di pulizia	Intervallo di sostituzione
Contenitore della polvere	Dopo ogni pulizia
Filtro Ogni settimana		Ogni 6 mesi
Spazzola a rullo	Ogni settimana	Ogni 6-12 mesi
Spazzole per la pulizia	Ogni mese Ogni 3-6mesi o secondo necessità

Componente	Intervallo di pulizia	Intervallo di sostituzione
Supporto spazzola	Ogni mese Ogni 3-6 mesi oppure quando la guarnizione in silicone è consumata
Sensori Ogni mese
Contatti di carica	Ogni mese
Ruota Ogni mese
Accessorio lavapavimenti	Dopo ogni pulizia
Panno lavapavimenti	Dopo ogni pulizia	Ogni 3-6 mesi o secondo necessità
Serbatoio dell'acqua	Dopo ogni pulizia

11.2. Pulizia del robot aspira- polvere e lavapavimenti

▶ Spegnere il robot aspirapolvere e lavapavimenti.

Estrarre il contenitore della polvere/serbatoio dell'acqua.

Per pulire la superficie dell'apparecchio non utilizzare solventi né detergenti corrosivi o gassosi.

▶ Passare un panno inumidito sulla superficie del robot e sulla base di carica.

11.3. Pulizia del contenitore della polvere

Svuotare il contenitore della polvere e pulire il filtro dopo ogni utilizzo.

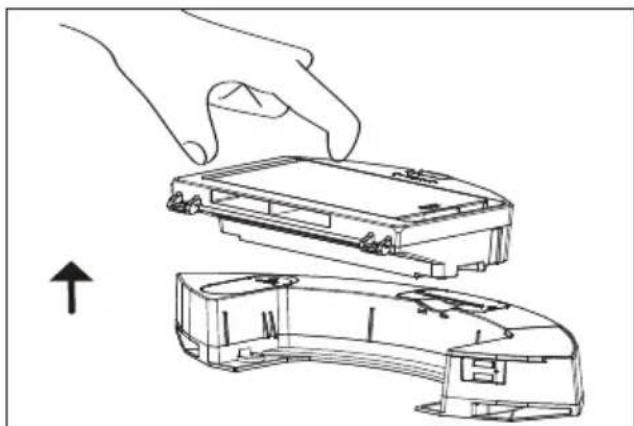

Fig. 28 - Rimozione del contenitore della polvere

Svuotare il contenitore della polvere in un bidone dei rifiuti. Se necessario, agevolare la caduta della polvere con leggeri colpetti.

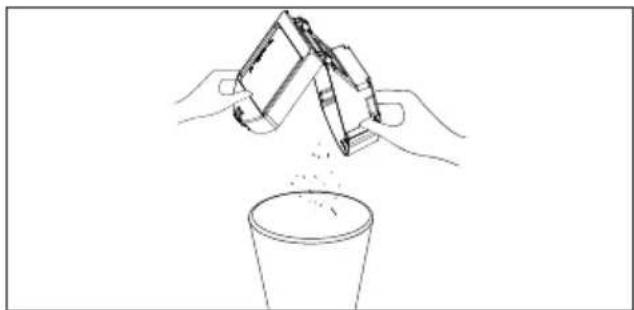

Fig. 29 - Svuotamento del contenitore della polvere

▶ Aprire il coperchio del contenitore della polvere.

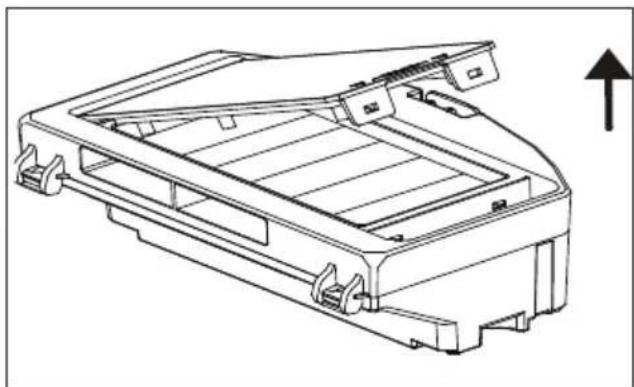

Fig. 30 - Apertura della copertura

Fig. 31 - Inserisci il testo qui!

▶ Estrarre il filtro per la polvere.
▶ Estrarre il filtro HEPA.
▶ Estrarre i filtri dando dei leggeri colpetti.
Utilizzare lo spazzolino di pulizia in dotazione per rimuovere dal filtro la polvere ancora intrappolata.

Fig. 32 - Rimozione della polvere

i

▶ Non lavare i filtri in lavastoviglie.
Il filtro HEPA non può essere pulito con acqua.
▶ Non esporre i filtri alla luce diretta del sole.
Se necessario, sciacquare i componenti del filtro, tranne il filtro HEPA, sotto acqua corrente e lasciarli asciugare completa-mente per circa 24 ore.
Reinserire i filtri nell'ordine corretto.

11.4. Pulizia dell'apertura di aspirazione e della spazzola

Sporco e polvere possono accumularsi intorno all'apertura di aspirazione e pregiudicare la potenza di aspirazione. Per mantenere costante la potenza di aspirazione, pulire regolarmente l'apertura di aspirazione sul lato inferiore. Spegnere l'apparecchio e posizionarlo su una superficie morbida.

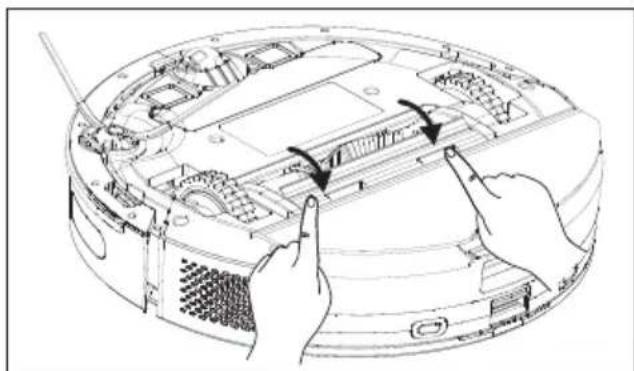

Fig. 33 - Rimozione della spazzola

Premere le due linguette di arresto del supporto della spazzola verso l'interno e sollevare il supporto della spazzola.
Rimuovere la spazzola dall'apertura di aspirazione.
Rimuovere la polvere e la sporcizia eventualmente presenti all'esterno e all'interno dell'apertura di aspirazione con un panno umido.

Fig. 34 – Pulizia della spazzola

Se capelli lunghi o fili si sono avvolti intorno alla spazzola, tagliarli e rimuoverli accuratamente dalla spazzola.

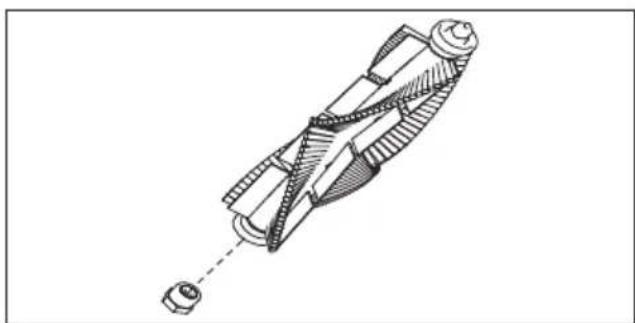

Fig. 35 - Rimozione del tappo di fissaggio

Se necessario, sfilare il rullo da un'estremità della spazzola principale togliendo il tappo di fissaggio del rullo. Rimuovere i capelli rimasti impigliati nel rullo.
Ora reinserire la spazzola nell'apertura.
Premere il supporto della spazzola in posizione nell'apertura di aspirazione.

Fig. 36 - Inserimento della spazzola

11.5. Pulizia della spazzola laterale

▶ Spegnere l'apparecchio e appoggiarlo su una base morbida con il lato inferiore rivolto verso l'alto.
▶ Pulire la spazzola da sporcizia e capelli.
▶ Pulire la spazzola con un panno umido per rimuovere lo sporco ostinato.

Fig. 37 – Pulizia della spazzola laterale

Rimuovere la spazzola laterale per facilitarne la pulizia.

Fig. 38 - Applicazione della spazzola laterale

▶ Al termine della pulizia reinserire la spazzola.

Se le setole dovessero piegarsi, immergere le spazzole in acqua molto calda in modo da riportarle alla forma originale.

11.6. Pulizia della ruota/delle ruote per avanzamento

▶ Sollevare la ruota anteriore e sganciarla dal punto di fissaggio.
Pulire la ruota rimuovendo la sporcizia con un panno inumidito.
Al termine della pulizia, fissare nuovamente la ruota nella sua posizione originaria con una leggera pressione.

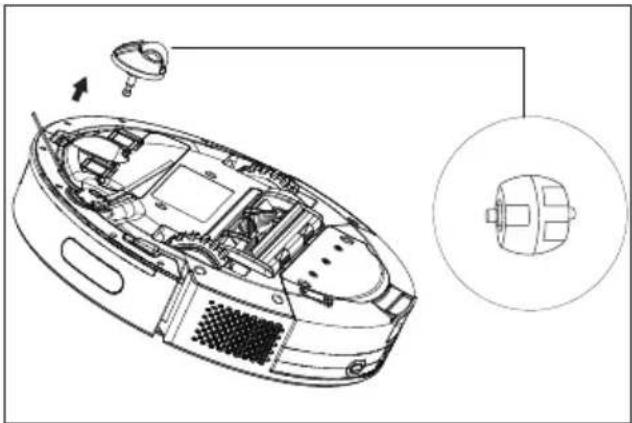

Fig. 39 - Rimozione della ruota

▶ Pulire le ruote per avanzamento con un panno umido.

12. Inutilizzo prolungato

▶ Spegnere l'apparecchio. Premere il tasto ▶ || per circa 3 secondi per spegnere il robot aspirapolvere e lavapavimenti.
Se si prevede di non riutilizzare a breve il robot, ricaricare completamente la batteria, staccare la spina di alimentazione, pulire l'apparecchio e conservarlo in un luogo asciutto, al riparo dalla luce solare diretta.

13. Risoluzione dei pro- blemi/degli errori

In caso di malfunzionamento dell'apparecchio, la spia di funzionamento lampeggia con luce rossa e viene emesso l'annuncio corrispondente. Verificare per prima cosa se sia possibile risolvere il problema con l'ausilio del prospetto seguente.

Non tentare mai di riparare autonomamente gli apparecchi. Nel caso sia necessaria una riparazione, rivolgersi al nostro servizio di assistenza MEDION o a un centro di riparazione specializzato.

Problema Possibile causa Rimedio
Errore della batteria	La temperatura della batteria è troppo alta o troppo bassa.
Errore della ruota motorizzata	Presenza di ostruzioni o sporcizia su una delle ruote motorizzate.
Errore della spazzola laterale	Presenza di ostruzioni o sporcizia sulla spazzola laterale
Errore della ventola	Presenza di ostruzioni o sporcizia sulla ventola del robot aspirapolvere e lavapavimenti

Problema Possibile causa Rimedio
Errore della spazzola per la pulizia	Presenza di ostruzioni o sporcizia sulla spazzola per la pulizia e/o sull'apertura di aspirazione.	▸ Verificare la presenza di ostruzioni e sporcizia sulla spazzola per la pulizia e sull'apertura di aspirazione.▸ Rimuovere le ostruzioni e la sporcizia eventualmente presenti sulla spazzola per la pulizia e sull'apertura di aspirazione.▸ Effettuare un riavvio del robot aspirapolvere e lavapavimenti.
Errore della pompa dell'acqua	Presenza di ostruzioni o sporcizia nel serbatoio dell'acqua oppure nella pompa dell'acqua.	▸ Verificare la presenza di ostruzioni e sporcizia nella pompa dell'acqua e nel serbatoio dell'acqua.▸ Verificare che i raccordi dei tubi della pompa dell'acqua siano posizionati corretta-mente.▸ Verificare la presenza di sporcizia nelle aperture per la fuoriuscita dell'acqua dell'accessorio lavapavimenti ed eventualmente eliminare la sporcizia.▸ Pulire il serbatoio dell'acqua con acqua fresca di rubinetto.▸ Effettuare un riavvio del robot aspirapolvere e lavapavimenti.
Errore laser (sensore Li-DAR).	Presenza di ostruzioni o sporcizia sul laser (sensore LiDAR)	▸ Verificare la presenza di eventuali ostruzioni od oggetti di disturbo nel campo visivo del laser.▸ Rimuovere gli oggetti dal campo visivo del laser.▸ Effettuare un riavvio del robot aspirapolvere e lavapavimenti.
Il robot non si muove.	L'interruttore di alimentazione è in posizione 0.	▸ Verificare l'impostazione dell'interruttore di alimentazione.▸ Portare l'interruttore di alimentazione in posizione 1.▸ Effettuare un riavvio del robot aspirapolvere e lavapavimenti.

1. Datitecnici

Apparecchio
Rumorosità: Modalità silenziosa: 58 db (+/-5%)	Modalità standard: 60 dB (+/-5%)Modalità forte: 62 dB (+/-5%)Modalità super forte: 65 dB (+/-5%)
Capacità contenitore della polvere: 0,4 l
Capacità serbatoio dell'acqua: 0,3 l
Durata del funzionamento per livello di aspirazione:	Modalità silenziosa: 120 minuti (+/- 10%)Modalità standard: 100 minuti (+/- 10%)Modalità forte: 70 minuti (+/- 10%)Modalità super forte: 60 min (+/- 10%)
Raggio d'azione tramite Wi-Fi in ambienti chiusi:	fino a ca. 10 m
Peso: ca. 3,2 kg
Dimensioni: ca. 34 x 9,5cm
Pacco batterie/batteria
Pacco batterie agli ioni di litio
Modello:	H18650CH-2600-4S1P
Produttore: BYD, Cina
Tensione batteria: 14,4 V
Capacità batteria: 2500mAh
Potenza: 36Wh
Durata di carica: 5 ore
Temperatura di funzionamento: 0 °C - 40 °C

DE

FR

NL

ES

IT

EN

Alimentatore
Produttore Dongguan Sunun Power Co., Ltd.	No.16, Minan Road, Dabandi Industrial Park, Daning Community, Humen Town, Dong-guan 523930 P.R. CinaImportatore:MEDION AGAm Zehnthof 7745307 EssenItaliaNumero di registro delle imprese: HRB 13274
Nome del modello SA182V-190060V
Tensione di ingresso/corrente/frequenza della corrente alternata di ingresso	100-240 V~, 0,4 A, 50/60 Hz
Tensione di uscita / corrente	19,0 V --- 0,6 A
Potenza in uscita 11,4 W
Efficienza media durante il funzionamento 83,95%
Efficienza con carico ridotto (10%) 76,67%
Potenza assorbita a vuoto 0,075 W

15. Informazioni sulla conformità UE

Con la presente MEDION AG dichiara che il tipo di apparecchiatura radio MD 11782 è conforme alla direttiva 2014/53/UE, alla di-

rettiva 2009/125/UE e alla direttiva 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.medion.com/conformity.

16. Informazioni sui mar- chi

Il marchio Android™ e i relativi loghi sono marchi registrati della società Google LLC e sono utilizzati da MEDION su licenza.

Gli altri marchi registrati appartengono ai rispettivi proprietari.

17. Smaltimento

IMBALLAGGIO

L'imballaggio protegge l'apparecchio da eventuali danni durante il trasporto. Gli

imballaggi sono prodotti con materiali che possono essere smaltiti nel rispetto dell'ambiente e destinati a un corretto riciclaggio.

Fare attenzione all'indicazione dei materiali di imballaggio per la raccolta differenziata dei rifiuti. Fare riferimento alle seguenti abbreviazioni (a) e codici numerici (b):

Il simbolo "Triman" informa il consumatore che il prodotto è riciclabile e soggetto a un sistema esteso di responsabilità del produttore e a disposizioni di smistamento applicabili in Francia.

APPARECCHIO

Tutti gli apparecchi usati contrassegnati con il simbolo riportato qui a lato non devono essere smaltiti insieme ai rifiuti domestici.

Come previsto dalla direttiva 2012/19/UE, al termine del ciclo di vita dell'apparecchio occorre smaltirlo correttamente.

In questo modo i materiali contenuti nell'apparecchio verranno riciclati, riducendo l'impatto ambientale e gli effetti negativi sulla salute umana.

Consegnare l'apparecchio usato a un punto di raccolta per rifiuti elettrici/elettronici o a un centro di smaltimento.

Per ulteriori informazioni, rivolgersi all'azienda locale di smaltimento o all'amministrazione comunale.

BATTERIE USA E GETTA/RICARI-CABILI

Le batterie usate non possono essere smaltite nei rifiuti domestici. Le batterie devono essere smaltite conformemente alle disposizioni di legge. A tale scopo, presso gli esercizi commerciali che vendono batterie e presso i punti di raccolta sono disponibili contenitori appositi per lo smaltimento. Per ulteriori informazioni, rivolgersi all'azienda locale di smaltimento o all'amministrazione comunale.

In relazione alla distribuzione di batterie o alla fornitura di dispositivi contenenti batterie, siamo obbligati a informare gli utilizzatori di quanto segue:

L'utilizzatore finale ha per legge l'obbligo di restituire le batterie usate. Il simbolo del bidone della spazzatura barrato indica che la batteria non può essere smaltita nei rifiuti domestici.

18. Informazioni relative al servizio di assisten-

za

Nel caso in cui il dispositivo non funzioni come desiderato o come previsto, per prima cosa contattare il nostro servizio clienti. Esistono diversi modi per mettersi in contatto con noi.

• In alternativa è possibile compilare il modulo di contatto disponibile alla pagina www.medion.com/contact.
• Il nostro team di assistenza è raggiungibile anche via telefonicamente.

Italia
Orari di apertura	Assistenza Post-Vendita
Lun.-ven.: 9.00-17.00	800 580250
Svizzera
Orari di apertura	Assistenza Post-Vendita
Lun.-ven.: 9.00-19.00	0848 - 33 33 32
Indirizzo del servizio di assistenza
MEDION/LENOVO Service CenterIfangstrasse 68952 SchlierenSvizzera

Queste e altre istruzioni per l'uso possono essere scaricate dal portale dell'assistenza www.medionservice.com.

Per ragioni di sostenibilità abbiamo deciso di non stampare le condizioni di garanzia: le nostre condizioni di garanzia sono reperibili sul nostro portale dell'assistenza. È inoltre possibile effettuare una scansione del codice QR riportato a fianco e scaricare le istruzioni per l'uso dal portale dell'assistenza utilizzando un dispositivo portatile.

19. Note legali

Copyright 2024

Ultimo aggiornamento: 10. maggio 2024

Tutti i diritti riservati.

Le presenti istruzioni per l'uso sono protette da copyright.

È vietata la riproduzione in forma meccanica, elettronica e in qualsiasi altra forma senza l'autorizzazione scritta da parte del produttore.

Il copyright appartiene all'azienda:

MEDION AG

Am Zehnthof 77

45307 Essen

Germania

L'indirizzo riportato sopra non è quello a cui spedire la merce resa. Per prima cosa contattare sempre il nostro servizio clienti.

Contents

DE
