it itIndiceitIstruoizniepI´r uso

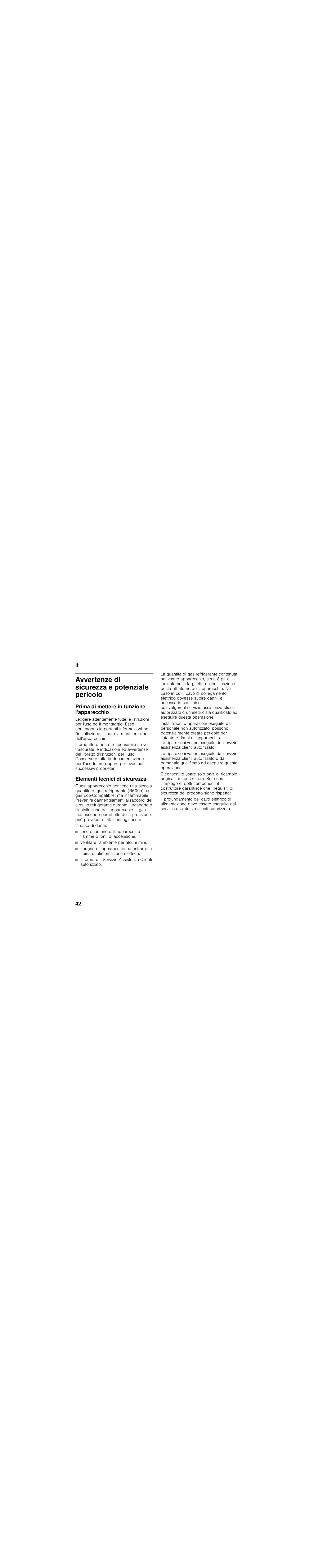

Avvertenze di sicurezza e potenziale pericolo Prima di mettere in funzione l'apparecchio Leggere attentamente tutte le istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l'installazione, l'uso e la manutenzione dell'apparecchio. Il produttore non è responsabile se voi trascurate le indicazioni ed avvertenze del libretto d’istruzioni per l’uso. Conservare tutta la documentazione per l'uso futuro oppure per eventuali successivi proprietari.

Elementi tecnici di sicurezza Quest’apparecchio contiene una piccola quantità di gas refrigerante (R600a), un gas Eco-Compatibile, ma infiammabile. Prevenire danneggiamenti ai raccordi del circuito refrigerante durante il trasporto o l’installazione dell’apparecchio. Il gas fuoriuscendo per effetto della pressione, può provocare irritazioni agli occhi. In caso di danni: ■ tenere lontano dall'apparecchio fiamme o fonti di accensione, ■ ventilare l'ambiente per alcuni minuti, ■ ■

spegnere l’apparecchio ed estrarre la spina di alimentazione elettrica, informare il Servizio Assistenza Clienti autorizzato.

La quantità di gas refrigerante contenuta nel vostro apparecchio, circa 8 gr. è indicata nella targhetta d'identificazione posta all'interno dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni, è necessario sostituirlo, coinvolgere il servizio assistenza clienti autorizzato o un elettricista qualificato ad eseguire questa operazione. Installazioni o riparazioni eseguite da personale non autorizzato, possono potenzialmente creare pericolo per l’utente e danni all’apparecchio. Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato ad eseguire questa operazione. È consentito usare solo parti di ricambio originali del costruttore. Solo con l’impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati. Il prolungamento del cavo elettrico di alimentazione deve essere eseguito dal servizio assistenza clienti autorizzato.

Non introdurre mai apparecchi elettrici nell’interno di questo elettrodomestico (es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Potenziale rischio di deflagrazioni! Non sbrinare o pulire l’apparecchio con una idropulitrice a vapore. Il vapore può raggiungere parti elettriche e provocare cortocircuiti. Pericolo di scariche elettriche! Non utilizzare oggetti appuntiti o affilati per rimuovere la brina o il ghiaccio. Così facendo si possono danneggiare i raccordi del circuito refrigerante. Il gas fuoriuscendo sotto effetto della pressione, può provocare irritazione agli occhi. Non conservare nell’apparecchio prodotti contenenti propellenti gassosi combustibili (per es. bombolette spray) e sostanze infiammabili. Potenziale rischio di deflagrazioni! Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. quale punto di appoggio o come sostegno. Per lo sbrinamento e la pulizia dell’apparecchio, estrarre la spina elettrica o disinserire l’interruttore di sicurezza. Evitare di esercitare trazioni sul cordone elettrico, ma impugnare correttamente la spina. Conservare alcool ad alta gradazione in un contenitore ermeticamente chiuso, e posto in posizione verticale. Evitare che olii o grassi imbrattino parti plastiche o le guarnizioni delle porte. I grassi aggrediscono il materiale plastico e la guarnizione della porta diventano fragili e porose.

Non ostruire le aperture per il passaggio dell’aria di aereazione dell’apparecchio. L’uso di questo apparecchio è consentito a persone (bambini compresi) con ridotte capacità fisiche, sensoriali o psichiche o con insufficienti conoscenze, presupposto che siano sorvegliate da persona responsabile della loro sicurezza o da questa adeguatamente istruite nell’uso dell’apparecchio.

Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento causato da scatole di cartone, fogli di plastica, polistirolo!

L'apparecchio non è un giocattolo per bambini!

Per apparecchi con serratura della porta: conservare la chiave fuori della portata dei bambini!

Norme generali L’apparecchio è idoneo per raffreddare alimenti. Questo apparecchio è destinato esclusivamente all’uso domestico e da collocarsi in ambiente domestico. L’apparecchio è dotato di schermatura contro i radiodisturbi in allineamento alle direttive UE 2004/108/EC. La tenuta ermetica del circuito refrigerante è stata sottoposta a controllo. Questo prodotto è conforme alle vigenti norme di sicurezza per gli apparecchi elettrici (EN 60335-2-24).

Avvertenze per lo smaltimento * Smaltimento dell'imballaggio L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono Eco-Compatibili e riciclabili. Il Vostro contributo: smaltite l'imballaggio secondo la vigenti norme. Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.

* Rottamazione di un apparecchio dismesso Gli apparecchi dismessi dispongono ancora di un valore residuo! Un corretto smaltimento nel rispetto dell’ecologia, permette di recuperare materie prime pregiate. Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (Waste Electrical and Electronic Equipment – WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

ã=Avviso In caso di apparecchi fuori uso 1. Estrarre la spina di alimentazione. 2. Troncare il cavo elettrico di collegamento e rimuoverlo unitamente alla spina. 3. Non estrarre i ripiani e i contenitori, questo rende più difficile ai bambini di entrare nel vano frigo dell'apparecchio! 4. Vietare ai bambini di giocare con un apparecchio dismesso. Pericolo di asfissia! I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento. Refrigerante e gas devono essere smaltiti in modo appropriato. Evitare di danneggiare i raccordi del circuito refrigerante, durante il conferimento dell’apparecchio alla piattaforma di riciclaggio.

Dotazione Dopo il disimballo controllare l’apparecchio per accertare eventuali danni di trasporto. In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l’apparecchio è stato acquistato. La dotazione comprende i seguenti componenti: ■ ■ ■ ■ ■ ■

Apparecchio Accessori (a secondo del modello) Istruzioni per l’uso Istruzioni per il montaggio Libretto del servizio assistenza clienti autorizzato Allegato di garanzia convenzionale

Informazioni sul consumo energetico e sui possibili rumori

Busta con il materiale utile al montaggio

Osservare la temperatura ambiente e la ventilazione del locale Temperatura ambiente L’apparecchio è progettato per una specifica classe climatica. In funzione di questa, l’apparecchio può essere usato alle seguenti temperature ambientali. La classe climatica è indicata nella targhetta porta-dati. Figura , Classe climatica

SN N ST T Temperatura ambiente ammessa da +10 °C a 32 °C da +16 °C a 32 °C da +16 °C a 38 °C

da +16 °C a 43 °C Avvertenza L’apparecchio è perfettamente efficiente nei limiti di temperatura ambiente della classe climatica indicata. Se un apparecchio della classe climatica SN viene messo in funzione a temperature ambiente inferiori, possono essere esclusi danni all’apparecchio fino ad una temperatura di +5 °C.

Ventilazione Figura 3 L’aria lungo la parete posteriore e quelle laterali tende a scaldarsi, l'aria riscaldata deve poter defluire liberamente. In caso contrario il refrigeratore deve lavorare di più. Questo aumenta il consumo di energia elettrica. Perciò: evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell'aria di raffreddamento.

Collegare l’apparecchio Dopo avere posizionato l’apparecchio, attendere circa 1 ore prima di metterlo in funzione, questo assicura che l’olio lubrificante si raccolga nella parte bassa del motore e non penetri nel circuito di raffreddamento. Pulire l’interno dell’apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell’apparecchio»).

Usare inverter sinusoidali nel caso di soluzioni speciali (es. imbarcazioni oppure nelle baite in montagna), laddove non sia disponibile un collegamento elettrico diretto alla rete pubblica.

Conoscere l’apparecchio

Allacciamento elettrico La presa elettrica deve essere vicino all’apparecchio ed accessibile anche ad installazione avvenuta dell’apparecchio. L’apparecchio è conforme alla classe d’isolamento I. Collegare l’apparecchio a tensione alternata di 220–240 V/50 Hz utilizzando una presa elettrica dotata di connettore di messa a terra. La presa deve essere protetta con dispositivo elettrico di sicurezza da 10–16 A. Per apparecchi, che vengono impiegati in paesi non europei, controllare se la tensione indicata corrisponda ai valori della locale rete elettrica. Questi dati sono riportati nella targhetta porta-dati. Figura ,

ã=Avviso I nostri apparecchi possono essere collegati ad un inverter sinusoidale di rete. Gli inverter di rete vengono utilizzati in abbinamento a impianti fotovoltaici e collegati direttamente alla rete elettrica pubblica.

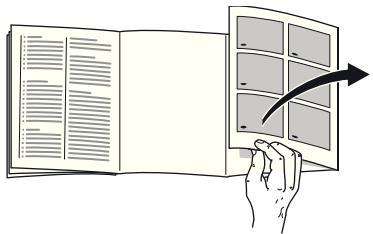

Svolgere l’ultima pagina con le figure. Questo libretto d’istruzioni per l’uso è valido per vari modelli, pertanto le dotazioni possono variare. Nelle illustrazioni sono possibili differenze. Figura 1 * Non in tutti i modelli. 1-4 5 6 7 8 9 10 11 12 13

Elementi di comando Illuminazione (LED) Ripiano in vetro Scarico acqua di sbrinamento Cassetto verdure con fessure di aerazione Piedini regolabili Scomparto per burro e formaggio * Balconcini per uova * Balconcino della porta Ripiano per bottiglie grandi

it Elementi di comando

Istruzioni per il funzionamento

Pulsante Acceso/Spento Per accendere e spegnere l’apparecchio. Display della temperatura I numeri corrispondono alle temperature del vano frigo regolate in °C. Spia Super-raffredamento È accesa solo quando il superraffredamento è in funzione. Pulsante di regolazione temperatura Con questo pulsante si regola la temperatura.

Accendere l’apparecchio Figura 2 Accendere l’apparecchio con il pulsante Acceso/Spento 1. Il display della temperatura 2, indica la temperatura regolata. L’apparecchio comincia a raffreddare, a porta aperta l’illuminazione è accesa. Dopo l’accensione possono trascorrere diverse ore prima di raggiungere la temperatura regolata. Durante questo periodo vi invitiamo a non introdurre alimenti nell’apparecchio.

Durante il funzionamento del refrigeratore, sulla parete posteriore del vano frigorifero si formano goccioline d’acqua o brina, questo è indice di corretto funzionamento. Non è necessario raschiare lo strato di brina o asciugare le goccioline d’acqua. La parete posteriore si sbrina automaticamente. L’acqua di sbrinamento si raccoglie nel convogliatore, figura e si raccoglie nella vaschetta di evaporazione posta sul compressore e qui evapora. In caso di alto tasso di umidità dell’aria, nel frigorifero, specialmente sotto ai ripiani di vetro, può formare acqua di condensazione. In tal caso conservare gli alimenti in confezioni di carta e scegliere una temperatura più fredda del frigorifero.

Regolare la temperatura Frigorifero Figura 2 Premere ripetutamente il pulsante di regolazione temperatura 4 finché non è viene raggiunta la temperatura del frigorifero desiderata. L’ultimo valore regolato viene memorizzato. La temperatura regolata viene visualizzata nel display 2. Consigliamo di regolare nel frigorifero una temperatura di +4 °C. Gli alimenti facilmente deperibili non devono essere conservati a temperatura superiore di +4 °C.

Capacità utile totale

Considerare le zone più fredde nel frigorifero!

I dati di volume utile sono indicati sulla targhetta d'identificazione dell'apparecchio. Figura ,

La circolazione dell’aria nel frigorifero, genera delle zone con temperature differenti: ■

Il frigorifero Il frigorifero è il vano di conservazione ideale per alimenti pronti, prodotti da forno, conserve, latte condensato, formaggi, frutta fresca, verdura e frutti tropicali.

Prima di mettere in funzione l'apparecchio: Leggere attentamente le istruzioni per un corretto montaggio e uso; forniscono importanti informazioni per l'installazione, l'uso e la manutenzione dell'apparecchio. Il produttore non si ritiene responsabile in caso di non osservanza delle indicazioni e delle avvertenze riportate nel libretto d’istruzioni d’uso. Conservare tutta la documentazione per un utilizzo futuro, oppure per eventuali successivi proprietari dell’apparecchio.

La zona più fredda viene indicata da una freccia impressa sulle pareti laterali ed il sottostante ripiano. Figura 4 Avvertenza Conservare nelle zone più fredde gli alimenti deperibili (per es. pesce, insaccati, carne). La zona meno fredda è nella parte più alta della porta, e nel cassetto verdure. Avvertenza Conservare nella parte superiore della porta i formaggi e il burro. Il formaggio conserva così il suo aroma e il burro si mantiene spalmabile. Conservare nel cassetto per verdura frutta e verdura sensibili al freddo.

Durante il super-raffredamento il vano frigorifero viene raffreddato quanto più possibile per ca. 15 ore. In seguito viene regolato automaticamente alla temperatura impostata prima del superraffredamento. Inserire il super-raffredamento per es.:

I ripiani interni ed i balconcini della porta possono essere spostati secondo la necessità:

Prima d’introdurre grandi quantità di alimenti. Per il raffreddamento rapido di bevande.

Avvertenza Con il super-raffredamento del frigo attivo, i rumori determinati dal funzionamento saranno maggiori.

Attivare e disattivare Figura 2 Premere ripetutamente il pulsante di regolazione temperatura 4, finché non si accende la spia super 3.

A tal fine tirare il ripiano verso l’esterno, sollevarlo avanti e poi estrarlo. Figura 5 Sollevare il balconcino o ripiano ed estrarlo. Figura 6

Dotazione speciale (non in tutti i modelli) Cassetto per verdure con regolatore di umidità Figura 7 Per creare il clima di conservazione ottimale per verdura, insalata e frutta, a seconda della quantità conservata, dal cassetto verdura si può regolare il tasi di umidità dell’aria. Piccole quantità di alimenti – Far scorrere il regolatore verso destra. Grandi quantità di alimenti – Far scorrere il regolatore verso sinistra. Ripiano bottiglie Figura 8 A/B Sul ripiano bottiglie si possono deporre in sicurezza le bottiglie. Il supporto è variabile. Ferma bottiglie Figura 9 Il ferma bottiglie impedisce la caduta delle bottiglie durante l’apertura o la chiusura della porta.

Adesivo «OK» (non in tutti i modelli) Con il controllo della temperatura «OK» possono essere rilevate temperature inferiori a +4 °C. Ridurre gradualmente la temperatura, se l’adesivo termosensibile non visualizza «OK». Avvertenza Alla messa in funzione dell’apparecchio per raggiungere la temperatura possono essere necessarie fino a 12 ore.

Per la pulizia non utilizzare prodotti abrasivi, solventi o acidi. Non usare spugne abrasive o spugne che graffiano. Sulle superfici metalliche potrebbe formarsi macchie da corrosione. Non lavare mai in lavastoviglie i ripiani ed i contenitori. Questi elementi si possono deformare!

Procedere come segue: Corretta regolazione

Spegnere e mettere fuori servizio l'apparecchio Spegnere l'apparecchio Figura 2 Premere il pulsante Acceso/Spento 1. Il display della temperatura si spegne e il gruppo refrigerante si ferma.

Mettere fuori servizio l’apparecchio Quando non si usa l'apparecchio per un lungo periodo: 1. Spegnere l’apparecchio. 2. Estrarre la spina di alimentazione o disinserire il dispositivo elettrico di sicurezza. 3. Pulire l’apparecchio. 4. Lasciare aperta la porta dell’apparecchio.

1. Prima di iniziare la pulizia spegnere l’apparecchio. 2. Estrarre la spina di alimentazione o disinserire il dispositivo elettrico di sicurezza! 3. Pulire l’apparecchio con un panno morbido e acqua tiepida leggermente saponata. Evitare che l’acqua penetri nell’unità di illuminazione. 4. Lavare la guarnizione della porta solo con acqua ed asciugarla con cura. 5. Evitare che l’acqua di lavaggio defluisca attraverso il foro di scarico che conduce alla vaschetta di evaporazione. 6. Dopo la pulizia: ricollegare ed accendere l’apparecchio.

it Dotazione Per la pulizia tutte le parti mobili dell’apparecchio possono essere estratte.

Risparmiare energia ■

Estrarre i ripiani di vetro Figura 5 A tal fine tirare il ripiano verso l’esterno, sollevarlo avanti e poi estrarlo. Rimozione dei balconcini dalla porta Figura 6 Sollevare ed estrarre i balconcini. Convogliatore di drenaggio dell’acqua di sbrinamento Figura * Per il libero deflusso dell’acqua di sbrinamento, pulire regolarmente il convogliatore di drenaggio dell’acqua di sbrinamento ed il foro di scarico utilizzando bastoncini cotonati o simili. Estrarre i contenitori Figura + Estrarre i contenitori fino all’arresto, sollevarli avanti ed estrarli.

Installare l’apparecchio un in ambiente asciutto ventilabile. L’apparecchio non deve essere esposto direttamente al sole o vicino ad una fonte di calore (per es. calorifero, stufa). Altrimenti usare un pannello isolante. Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell’apparecchio. Aprire la porta dell’apparecchio per un tempo più breve possibile! Per evitare un consumo eccessivo di energia elettrica, la zona del motore dell’apparecchio dovrebbe essere pulita saltuariamente. Se disponibile: Per evitare sprechi di energia, applicare i distanziatori dal muro (vedi Istruzioni per il montaggio). Una minore distanza dal muro non influisce sulla funzionalità dell’apparecchio. Può tuttavia causare una piccola variazione di assorbimento di energia.

Illuminazione (LED) L’apparecchio è dotato di un’illuminazione a LED esente da manutenzione. Riparazioni a questa illuminazione deve essere eseguite solo dal Servizio Assistenza Clienti autorizzato.

Rumori di funzionamento Rumori normali Ronzio Motori in funzione (ad es. gruppi frigoriferi, ventilatore). Gorgoglìo, scroscio o fruscìo Derivano dal gas refrigerante, che circola nei i raccordi del circuito refrigerante. Breve scatto Motore, interruttori ed elettrovalvole s'inseriscono/disinseriscono.

Evitare i rumori L'apparecchio non è correttamente livellato Livellare l'apparecchio con una livella a bolla d'aria. A tal fine utilizzare i piedini a vite o inserire uno spessore. L'apparecchio è in contatto laterale Allontanare l'apparecchio dai mobili o apparecchi con i quali è in contatto. I contenitori o i ripiani traballano o non sono correttamente inseriti Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente. I contenitori all’interno dell’apparecchio si toccano tra loro Allontanare un poco le bottiglie o i contenitori.

Eliminare piccoli guasti Prima di rivolgersi al customer service: provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti istruzioni. L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore. Guasto La temperatura si discosta notevolmente dalle impostazioni iniziali.

Rimedio In alcuni casi basta spegnere l'apparecchio per 5 minuti. Se la temperatura è troppo alta, controllare dopo qualche ora se vi è stata una normalizzazione della temperatura. Se la temperatura è troppo bassa, ricontrollare la temperatura il giorno seguente.

Tutte le spie spente.

Interruzione dell’energia elettrica; è scattato il dispositivo elettrico di sicurezza; la spina d’alimentazione non è inserita correttamente.

Collegare la spina di alimentazione. Controllare se vi è energia elettrica e controllare il dispositivo elettrico di sicurezza.

L'illuminazione non funziona.

L'illuminazione con il LED è guasta.

Vedi capitolo «Illuminazione (LED)».

La porta è rimasta troppo tempo aperta.

L'illuminazione si riaccende chiudendo e riaprendo la porta.

L'illuminazione si spegne dopo ca. 10 min.. Il fondo del vano frigorifero è bagnato.

Il convogliatore di convogliamento dell'acqua di sbrinamento o il foro di scarico sono otturati.

Pulire il convogliatore dell’acqua di sbrinamento ed il foro di scarico (vedi «Pulire l’apparecchio»). Figura *

La temperatura La temperatura nel frigorifero è troppo è regolata su valori bassa. troppo bassi.

Regolare una temperatura più alta.

Il refrigeratore si accende sempre più spesso e più a lungo.

Non aprire inutilmente la porta dell’apparecchio.

Frequente apertura della porta dell'apparecchio.

I passaggi dell'aria per Liberare le aperture. l'areazione sono ostruiti. L’apparecchio non raffredda, le spie di temperatura e l’illuminazione sono accese.

Il programma Mantenere premuto il pulsante di «dimostrativo» è attivo. regolazione temperatura figura 2/4 per 10 secondi, finché non viene emesso un segnale acustico di conferma. Dopo qualche tempo controllare se l’apparecchio raffredda.

Autotest dell’apparecchio

Servizio Assistenza Clienti

Questo apparecchio dispone di un programma automatico di autotest che individua cause ed inconvenienti che possono essere eliminati solo dal Servizio Assistenza Clienti.

Trovate un centro d’assistenza clienti autorizzato a voi vicino tramite i numeri verdi (800…) in Internet oppure nell’elenco del Servizio Assistenza Clienti in dotazione all’apparecchio. Indicate al Servizio Assistenza Clienti autorizzato la sigla del prodotto (E-Nr.) e il numero di fabbricazione (FD) dell’apparecchio.

Avviare l’autotest dell’apparecchio 1. Spegnere l’apparecchio ed attendere 5 minuti. 2. Accendere l’apparecchio ed entro i 10 secondi seguenti mantenere premuto per 3-5 secondi il pulsante di regolazione temperatura, figura 2/4, finché il display temperatura del frigorifero non indica 2 °C. Il programma di autotest si avvia se i display temperatura si accendono entrambi. Se l’apparecchio dopo breve tempo visualizza la temperatura regolata prima dell’autotest, tutto è regolare. Se la spia super lampeggia per 10 secondi, è presente un malfunzionamento. Informare il Servizio Assistenza Clienti.

Terminare l’autotest dell’apparecchio Alla fine del programma l’apparecchio passa in modalità funzionamento automatico.

Trovate questi dati sulla targhetta d’identificazione. Figura , Indicando la sigla del prodotto ed il numero di fabbricazione contribuite ad evitarci interventi inutili. Risparmiate così la relativa spesa.

Ordine di riparazione e consulenza in caso di guasti Trovate i dati di contatto di tutti i paesi nell’accluso elenco dei centri di assistenza clienti. I CH
