MANUALE UTENTE Ecofire Dadò Idro 9N water Palazzetti
MANUALE DI INSTALLAZIONE E MANUTENZIONE
Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima dell'installazione, manutenzione o utilizzo del prodotto.
Istruzioni originali
EN
INSTALLATION AND MAINTENANCE MANUAL
desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci acquistando il nostro prodotto e ci congratuliamo con Lei per la scelta.
Per consentirLe di utilizzare al meglio il suo prodotto, la invitiamo a seguire attentamente quanto descritto nel presente manuale.
EN
Dear Customer,
Utente e Installatore
Installatore
1 PREMESSA GENERALE 5
1.1 Simbologia 5
1.2 Destinazione d'uso 5
1.3 Conservazione del manuale 5
1.4 Aggiornamento del manuale 6
1.5 Generalità 6
1.6 Conformità 7
1.7 Responsabilità del costruttore 7
1.8 Assistenza tecnica e manutenzione 8
1.9 Parti di ricambio 8
1.10 Targhetta matricola 8
1.11 Consegna dell'apparecchio 8
2 AVVERTENZE PER LA SICUREZZA 9
2.1 Avvertenze per l'installatore 9
2.2 Avvertenze per il personale tecnico addetto alla manutenzione 10
2.3 Avvertenze per l'utilizzatore 10

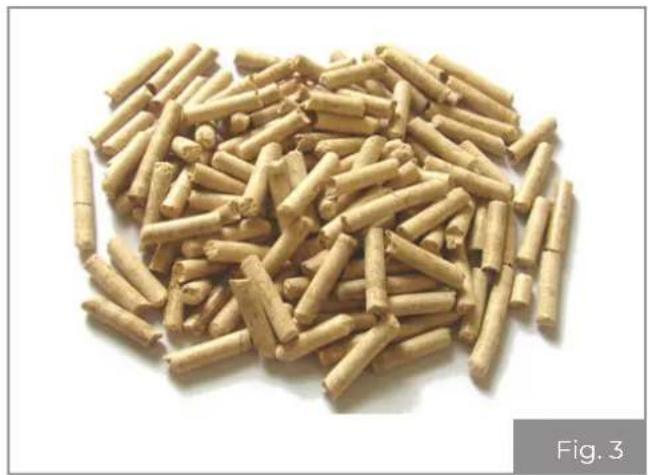

3 CARATTERISTICHE DEL COMBUSTIBILE 14
3.1 Caratteristiche del combustibile 14
3.2 Stoccaggio del pellet 14
4 CONOSCERE IL PRODOTTO 15
4.1 Targhetta matricola 15

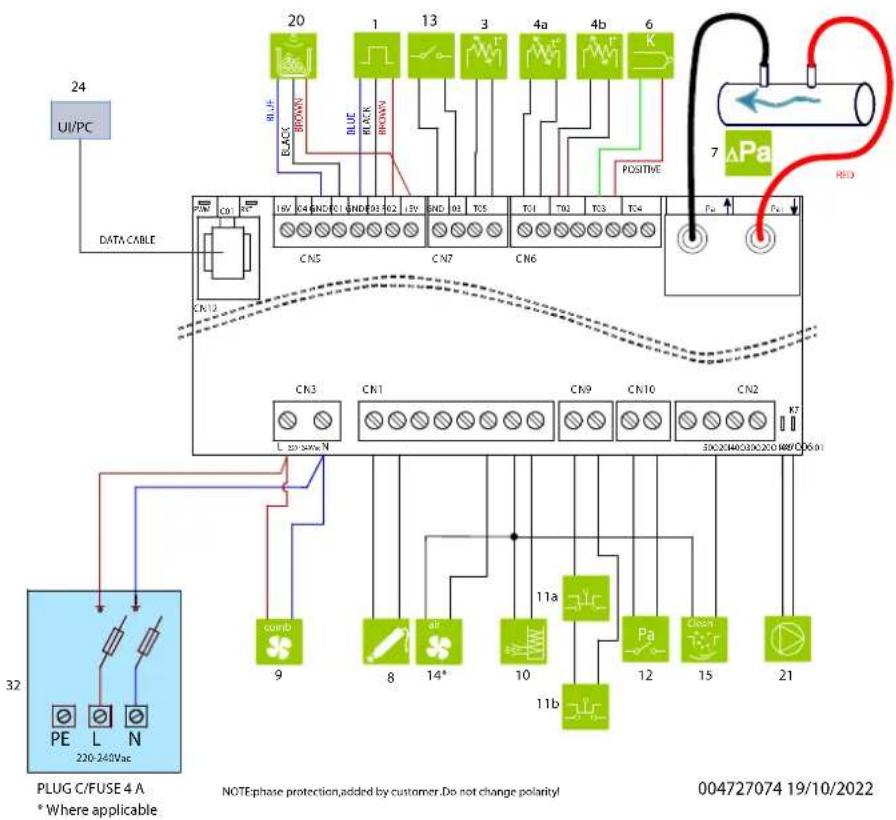

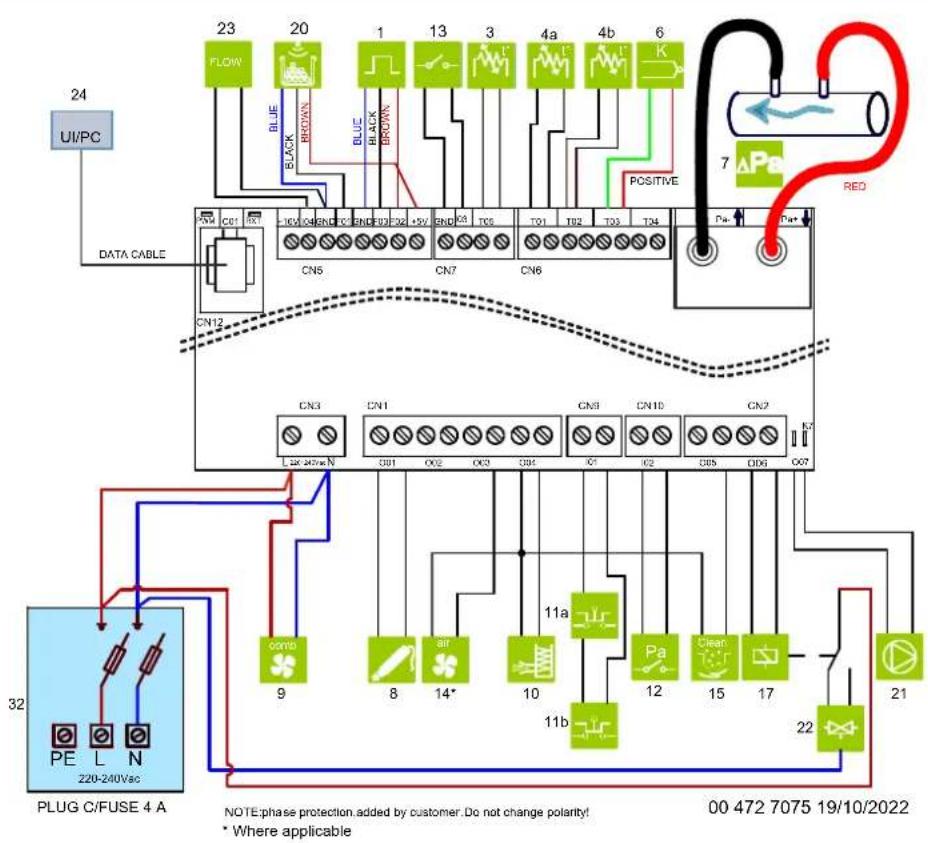

4.2 Schema elettrico 16

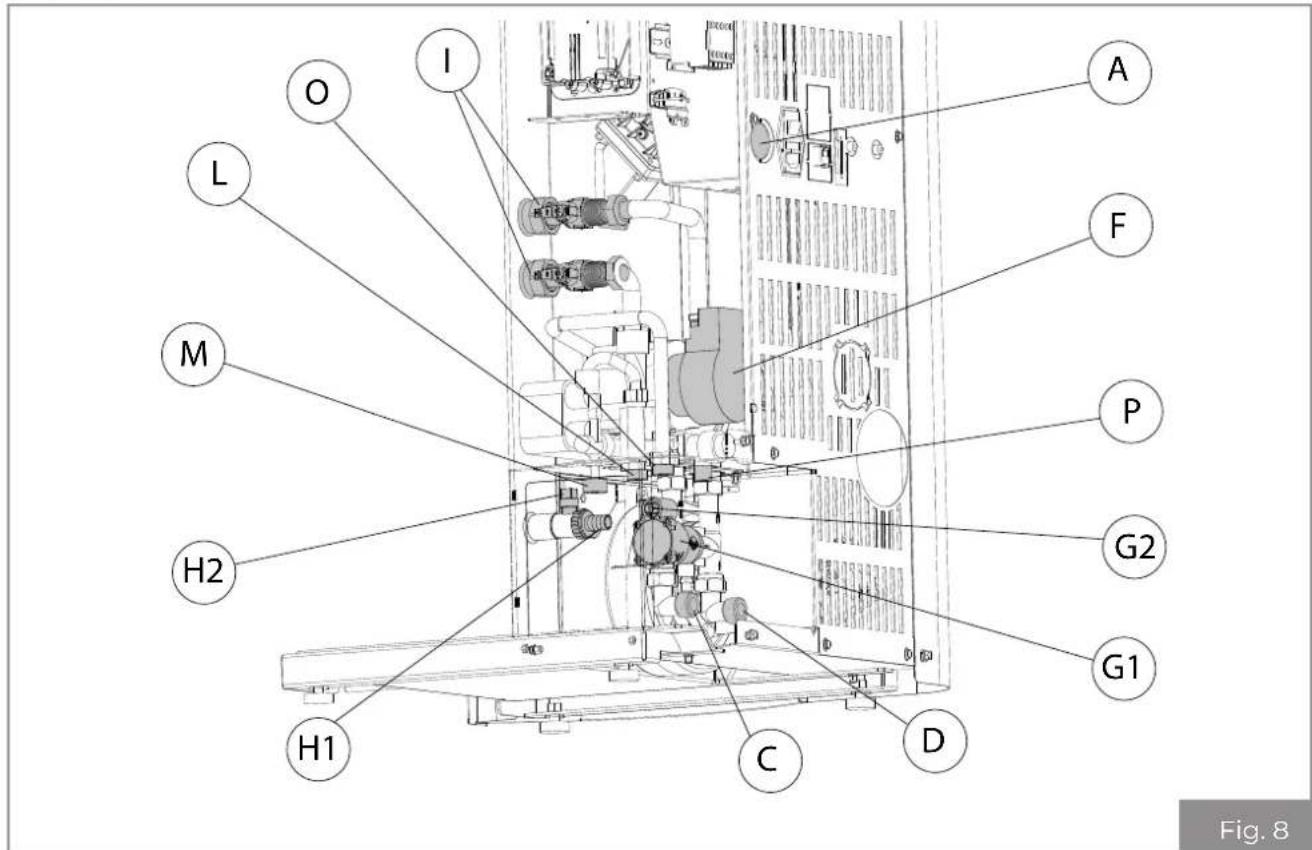

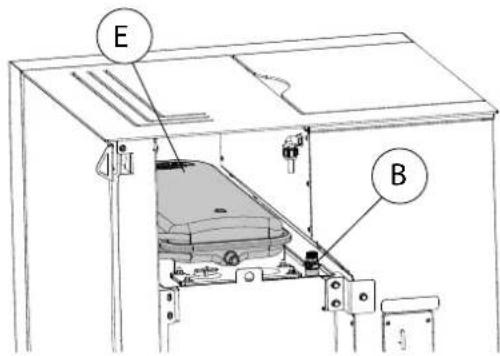

4.3 Impianto Idraulico 17
4.4 Componenti 20

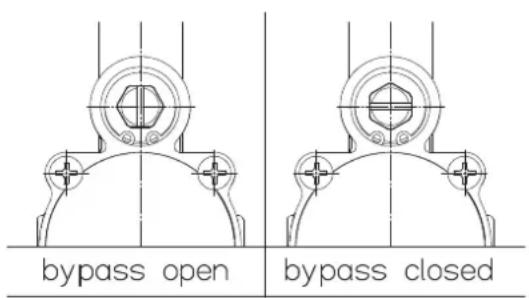

4.5 Modalità di carico/reintegro fluido impianto 20
5 MOVIMENTAZIONE E TRASPORTO 21
5.1 Rimozione dalla paletta di trasporto 21
5.2 Trasporto 22
5.3 Verifica piano d'appoggio 22
6 PREPARAZIONE DEL LUOGO DI INSTALLAZIONE 23
6.1 Considerazioni generali 23
6.2 Precauzioni per la sicurezza 23

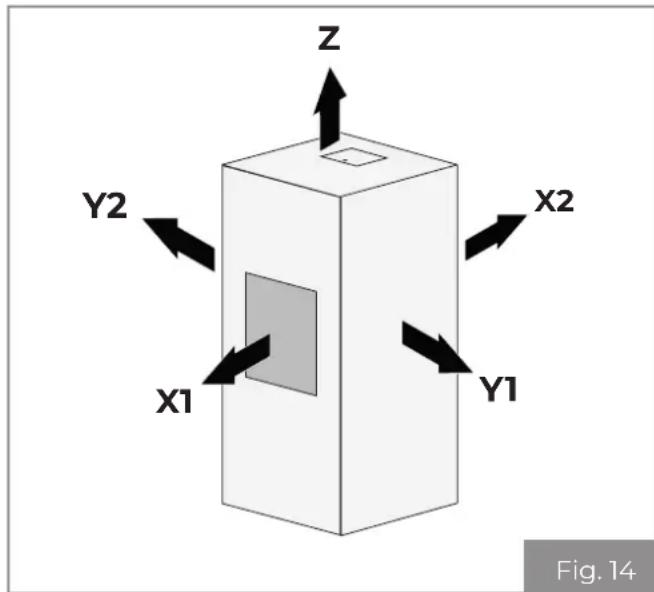

6.3 Luogo d'installazione 23

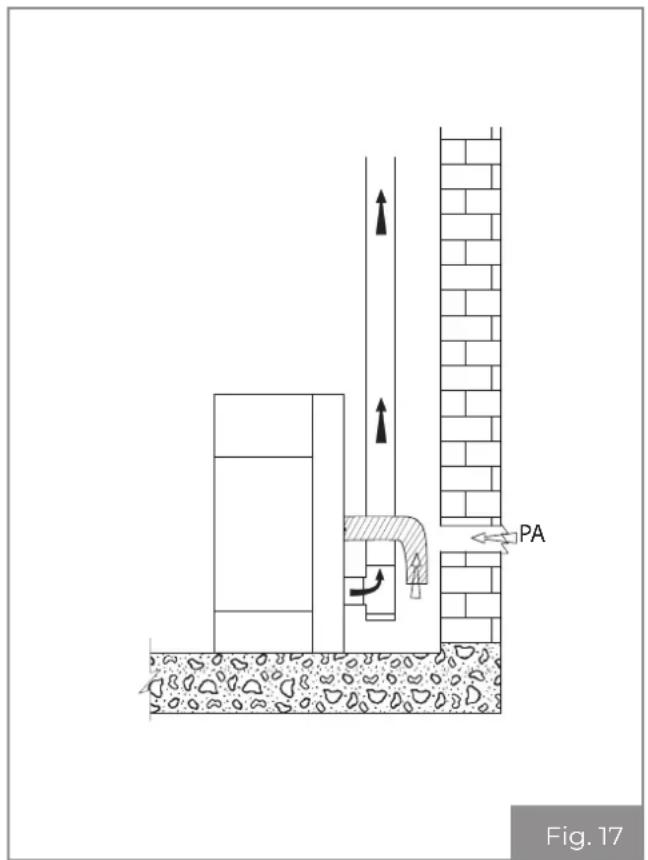

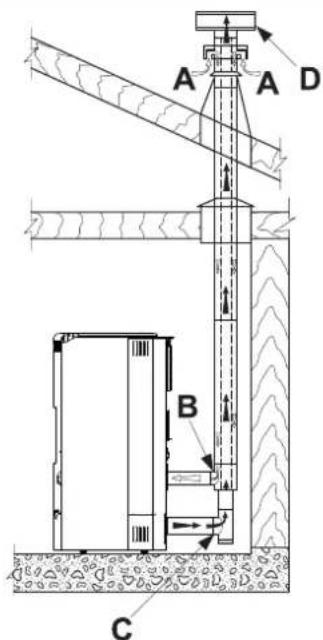

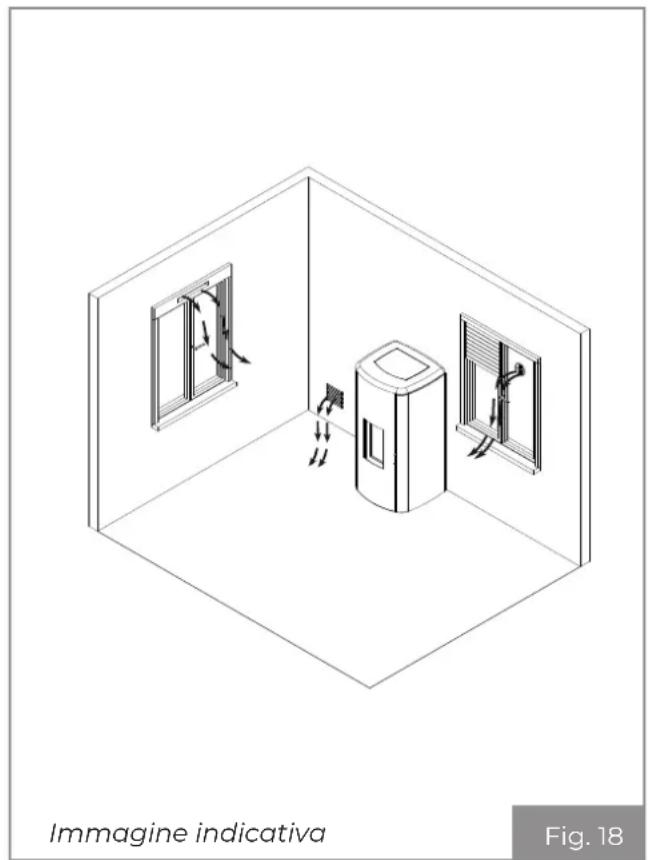

6.4 Aria comburente 24
7 INSTALLAZIONE 29
7.1 Considerazioni generali 29
7.2 Livellamento della stufa 29
7.3 Collegamento elettrico 30

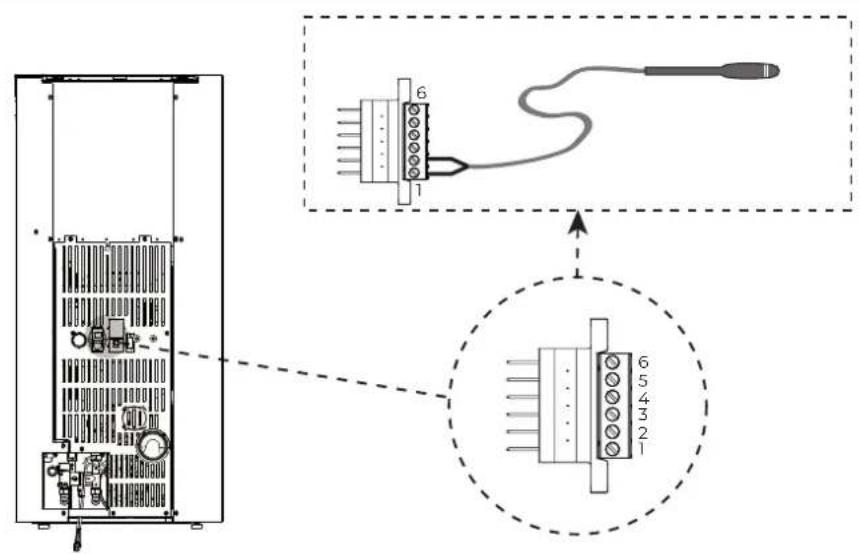

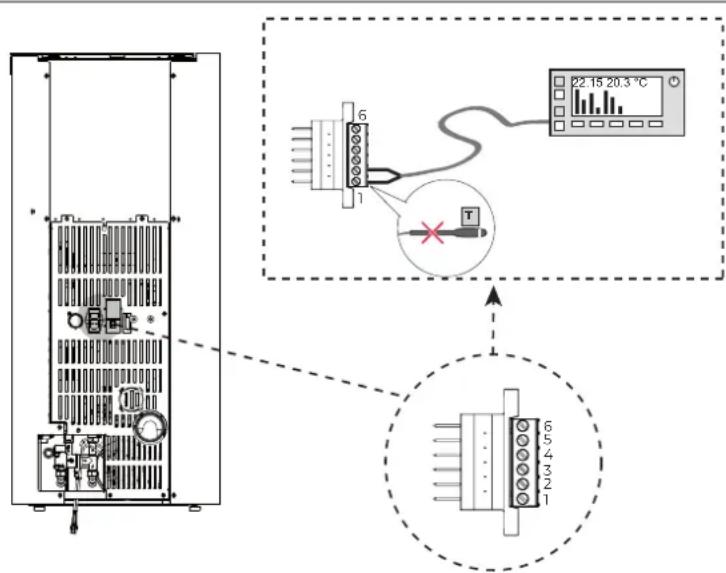

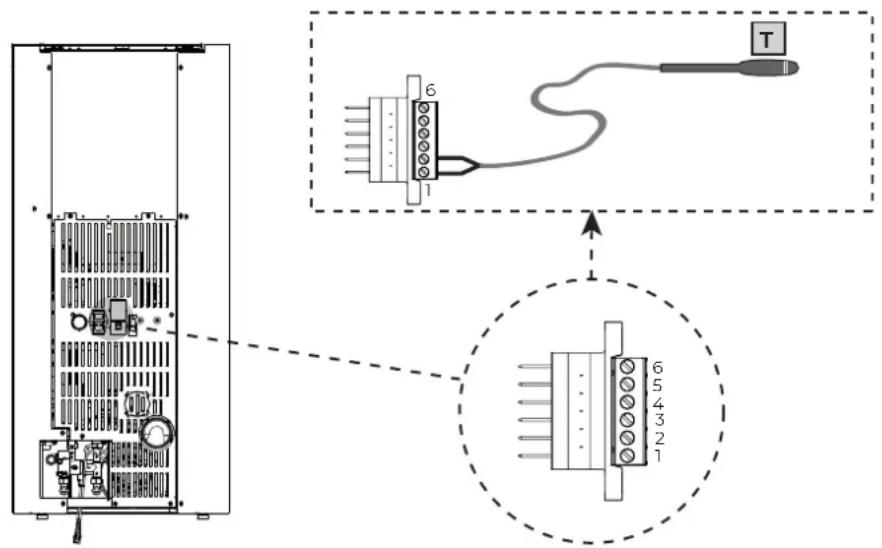

7.4 Configurazioni delle sonde 31
8 CONFIGURAZIONE DISPLAY 34

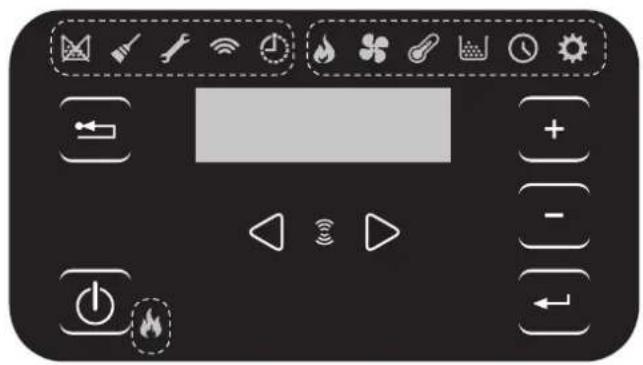

8.1 Display 34
8.2 Display PREMIUM UI 34

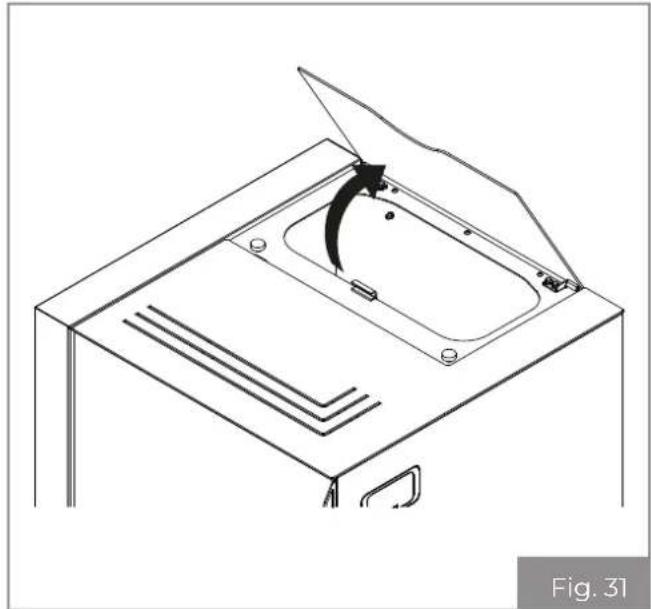

9.1 Carico pellet 35
9.2 Primo avvio 35
10 PULIZIA E MANUTENZIONE 36
10.1 Programma di pulizia e manutenzione ordinaria 36
10.2 Pulizia ordinaria 37
10.3 Manutenzione ordinaria 38
11 DEMOLIZIONE E SMALTIMENTO 40
11.1 Smaltimento componenti elettrici 40
1 PREMESSA GENERALE
Le apparecchiature da riscaldamento Palazzetti sono costruite e collaudate seguendo le prescrizioni di sicurezza indicate nelle direttive europee di riferimento.
La stampa, la traduzione e la riproduzione anche parziale del presente manuale s'intendono vincolate dall'autorizzazione Palazzetti. Le informazioni tecniche, le rappresentazioni grafiche e le specifiche presenti in questo manuale non sono divulgabili.
Non operare se non si sono ben comprese tutte le informazioni riportate nel manuale; in caso di dubbi richiedere sempre la consulenza o l'intervento di personale specializzato Palazzetti.
Palazzetti si riserva il diritto di modificare specifiche e caratteristiche tecniche e/o funzionali del prodotto in qualsiasi momento senza darne preavviso.
1.1 Simbologia
Nel presente manuale i punti di rilevante importanza sono evidenziati dalla seguente simbologia:
INDICAZIONE: Indicazioni concernenti il corretto utilizzo dell'apparecchio e le responsabilità dei preposti.
ATTENZIONE: Punto nel quale viene espressa una nota di particolare rilevanza.
PERICOLO: Viene espressa un'importante nota di comportamento per la prevenzione di infortuni o danni materiali.
1.2 Destinazione d'uso
L'apparecchio, oggetto del presente manuale, è una stufa per riscaldamento domestico da interno, alimentata esclusivamente a pellet di legno mediante caricamento automatico.
L'apparecchio deve funzionare solo con la porta del focolare chiusa.
La destinazione d'uso indicata è valida solo per apparecchi in piena efficienza strutturale, meccanica ed impiantistica.
Scopo e contenuto del manuale
Lo scopo del manuale è quello di fornire le regole fondamentali e di base per una corretta installazione dell'apparecchio.
La scrupolosa osservanza di quanto in esso descritto garantisce un elevato grado di sicurezza e produttività dell'apparecchio.
1.3 Conservazione del manuale
Conservazione e consultazione
Il manuale deve essere conservato con cura e deve essere sempre disponibile per la consultazione, sia da parte dell'utilizzatore che degli addetti al montaggio e alla manutenzione.
Il manuale d'installazione è parte integrante dell'apparecchio.
Deterioramento o smarrimento
In caso di necessità fare richiesta di un'ulteriore copia a Palazzetti.
Cessione dell'apparecchio
In caso di cessione dell'apparecchio l'utente è obbligato a consegnare al nuovo acquirente anche il presente manuale.
1.4 Aggiornamento del manuale
Il presente manuale rispecchia lo stato dell'arte al momento dell'immissione sul mercato dell'apparecchio.
I prodotti già presenti sul mercato, con la relativa documentazione tecnica, non verranno considerati da Palazzetti carenti o inadeguati a seguito di eventuali modifiche, adeguamenti o applicazione di nuove tecnologie su prodotti di nuova commercializzazione.
1.5 Generalità
Le indicazioni riportate nel presente manuale valgono come regola generale; devono comunque essere rispettate tutte le norme previste dalla legislazione locale, nazionale ed europea vigente nel paese dove l'apparecchio è installato.
Informazioni
In caso di scambio di informazioni con il Costruttore dell'apparecchio fare riferimento al numero di serie ed ai dati identificativi indicati sulla targhetta matricola.
In caso di problemi, contattare il rivenditore o un tecnico qualificato autorizzato dal costruttore; in caso di riparazione, richiedere l'uso di ricambi originali.
Controllare e pulire periodicamente il condotto di uscita fumi (collegamento alla canna fumaria).
La stufa a pellet non è un apparecchio di cottura.
Conservare il presente manuale di istruzioni, che sarà parte integrante della stufa per tutta la sua vita utile. In caso di vendita o cessione della stufa a un altro utente, assicurarsi sempre che il libretto accompagni il prodotto.
In caso di smarrimento, contattare il costruttore o il rivenditore autorizzato per una copia.
Manutenzione
Le operazioni di manutenzione devono essere eseguite da personale qualificato e abilitato ad intervenire sull'apparecchio a cui fa riferimento il presente manuale.
Responsabilità delle opere di installazione
La responsabilità delle opere eseguite per l'installazione dell'apparecchio non può essere considerata a carico della Palazzetti; essa è e rimane a carico dell'installatore, al quale è demandata l'esecuzione delle verifiche relative alla canna fumaria, alla presa d'aria e alla correttezza delle soluzioni di installazione proposte.
1.6 Conformità
Gli apparecchi, oggetto del presente manuale, sono conformi alle disposizioni legislative delle direttive comunitarie consultabili al seguente indirizzo web: https://prdocs.palazzetti.it
La chiave di ricerca da utilizzare è il numero matricola come indicato sotto nell'immagine illustrativa (Fig. 1).
Palazzetti Lelio S.p.A.-via Roveredo 103 - 33080 Porcia (PN)
appresentivo per il contablanamento di derivazione almeno bato con pattiari di bagno
Type: ....
Matr N°
LT00000000000000000000
| Combu di bilk | valve | ||
| Potenza famlica macin trodo itto | Inmac | 19,5 | 4% |
| Potenza famlica min intro do itto | Inlin | 21 | 4% |
| Potenza famlica nominal+ | max | 42 | 4% |
| Potenza famlica di itto | min | 43 | 4% |
| Cendimento: allape bencano nominal+ | ff max | 41,6 | 4% |
| Cendimento: allape bencardi itto | ff min | 41,5 | 4% |
| milvionidi 00 alla potenza nominale (074%) | 20 max | - | vg/ftb |
| milvionidi 00 alla potenza ridta (124%) | 20 min | 24 | vg/ftb |
| milvionidi 00 alla potenza nominale (074%) | 20 max | 200 | 4% |
| milvionidi 00 alla potenza ridta (124%) | 20 min | 201 | 4% |
| Polica | Jan | - | vg/ftb |
| Temp-enhara funi | 2 | 45p | 4% |
| Mianamminima damaherall infiammabili | 1/07/24 | -01/50/20 | nm |
| Iand on | 7 | 28 | 4% |
| frequency | 7 | 30 | 4% |
| Potenza macaree ridta in handi naminh | Inhib | 35 | 4% |
| Potenza macaree ridta in scon d'ion | Inmac | 36 | 4% |
«grange» (de l'oule) de la cultivation. «Grange» (de l'oule) de la cultivation. «Grange» (de l'oule) de la cultivation. «Grange» (de l'oule) de la cultivation.
Fig.1
1.7 Responsabilità del costruttore
Con la consegna del presente manuale Palazzetti declina ogni responsabilità, sia civile che penale, diretta o indiretta, dovuta a:
- installazione non conforme alle normative vigenti nel paese e alle direttive di sicurezza;
- inosservanza parziale o totale delle istruzioni contenute nel manuale;
- installazione da parte di personale non qualificato e/o non addestrato;
- uso non conforme alle direttive di sicurezza;
- modifiche e/o riparazioni non autorizzate dal costruttore effettuate sull'apparecchio;
- carenza di manutenzione;
- eventi eccezionali.
1.8 Assistenza tecnica e manutenzione
Palazzetti mette a disposizione una fitta rete di centri di assistenza con tecnici specializzati, formati e preparati.
La sede centrale e la nostra rete vendita è a vostra disposizione per indirizzarvi al più vicino centro di assistenza autorizzato.
1.9 Parti di ricambio
Impiegare esclusivamente parti di ricambio originali.
Non attendere che i componenti siano logorati dall'uso prima di procedere alla loro sostituzione.
Sostituire un componente usurato prima della rottura favorisce la prevenzione degli infortuni derivanti da incidenti causati proprio dalla rottura improvvisa dei componenti, che potrebbero provocare gravi danni a persone e cose.
1.10 Targhetta matricola

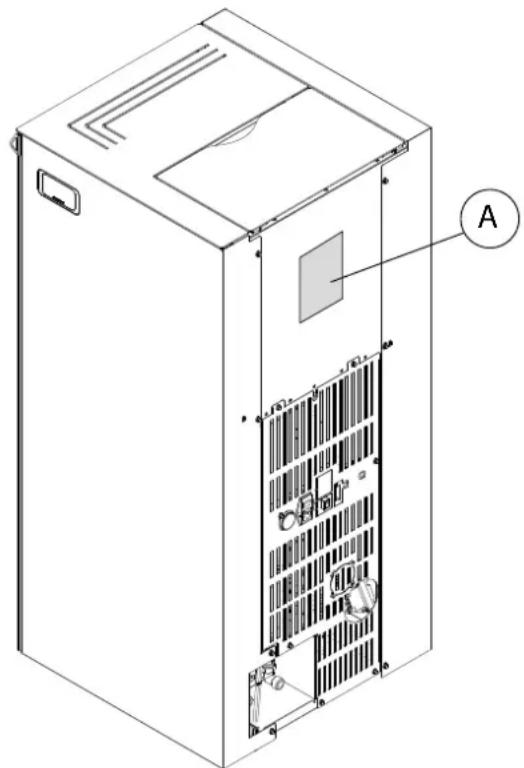

La targhetta matricola (A) è posta nella parte posteriore (Fig. 2) e riporta tutti i dati caratteristici relativi all'apparecchio, compresi i dati del Costruttore, il numero di Matricola e il marchio €
- Il numero di Matricola deve essere sempre indicato per qualsiasi tipo di richiesta riguardante l'apparecchio.
1.11 Consegna dell'apparecchio
L'apparecchio viene consegnato perfettamente imballato e fissato ad una pedana in legno che ne permette la movimentazione mediante carrelli elevatori e/o altri mezzi.
All'interno dell'apparecchio viene allegato il seguente materiale:
- manuale di uso, installazione e manutenzione;
- libretto prodotto
- libretto display.
• etichetta codice a barre;
2 AVVERTENZE PER LA SICUREZZA
2.1 Avvertenze per l'installatore
Osservare le prescrizioni indicate nel presente manuale.
Le istruzioni di montaggio e smontaggio dell'apparecchio sono riservate ai soli tecnici specializzati.
L'installazione, l'utilizzo e la manutenzione del prodotto devono essere fatti in conformità con le disposizioni del costruttore e nel rispetto delle normative. Il mancato rispetto delle indicazioni fornite ed operazioni non corrette possono essere causa di situazioni di pericolo, danni a cose, persone, animali, problemi di salute o anomalie di funziona mento.
L'installazione, il collegamento elettrico, la verifica del funzionamento e la manutenzione vanno eseguite esclusivamente da personale autorizzato e qualificato.
L'installazione e la manutenzione del prodotto devono essere eseguite esclusivamente da personale qualificato ed in possesso di adeguata conoscenza del prodotto stesso. Usare solo ricambi originali consigliati dal produttore.
La responsabilità delle opere eseguite nello spazio d'ubicazione dell'apparecchio è, e rimane, a carico dell'utilizzatore; a quest'ultimo è demandata anche l'esecuzione delle verifiche relative alle soluzioni d'installazione proposte.
L'installatore deve ottemperare a tutti i regolamenti di sicurezza locali, nazionali ed europei.
L'apparecchio dovrà essere installato su pavimenti con adeguata capacità portante.
Verificare che le predisposizioni della canna fumaria e della presa d'aria siano conformi al tipo d'installazione.
Non effettuare collegamenti elettrici volanti con cavi provvisori o non isolati.
Verificare che la messa a terra dell'impianto elettrico sia efficiente.
L'installatore, prima di avviare le fasi di montaggio o di smontaggio dell'apparecchio, deve ottemperare alle precauzioni di sicurezza previste per legge e in particolare a:
• non operare in condizioni avverse;
- deve operare in perfette condizioni psicofisiche e deve verificare che i dispositivi antinfortunistici individuali e personali siano integri e perfettamente funzionanti;
- deve indossare guanti e scarpe antinfortunistiche;
- deve usufruire di utensili muniti di isolamento elettrico;
- deve accertarsi che l'area interessata alle fasi di montaggio/smontaggio sia libera da ostacoli.
Installare il prodotto in locali che non siano a pericolo incendio e predisposti di tutti i servizi quali alimentazioni (aria ed elettriche) e scarichi per i fumi.
Valutare le condizioni statiche del piano su cui graviterà il peso del prodotto e provvedere ad un adeguato isolamento nel caso sia costruito in materiale infiammabile (es. legno, moquette, plastica).
Parti elettriche in tensione: alimentare il prodotto solo dopo aver completato il suo assemblaggio.
2.2 Avvertenze per il personale tecnico addetto alla manutenzione
Le operazioni di manutenzione devono essere eseguite solo da personale autorizzato e qualificato.
Osservare le prescrizioni indicate nel presente manuale.
Usare sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione.
Prima di iniziare qualsiasi operazione di manutenzione assicurarsi che l'apparecchio, nel caso in cui sia stato utilizzato, si sia raffreddato.
Qualora anche uno solo dei dispositivi di sicurezza risultasse non funzionante, l'apparecchio è da considerarsi non funzionante.
Scollegare l'apparecchio dalla rete elettrica prima di effettuare qualsiasi operazione di manutenzione.
Scollegare l'apparecchio dalla rete elettrica prima di intervenire su parti elettriche, elettroniche, connettori e parti in movimento (sistemi di caricamento pellet, sistemi automatici di pulizia braciere, etc).
2.3 Avvertenze per l'utilizzatore
Per il corretto uso del prodotto e delle apparecchiature elettroniche ad essa collegate e per prevenire incidenti si devono sempre osservare le indicazioni riportate nel presente manuale.
L'apparecchio presenta delle superfici esterne particolarmente calde (porta, maniglia, vetro, tubi uscita fumi, ecc.). Occorre quindi evitare di entrare in contatto con queste parti senza adeguati indumenti di protezione o appositi mezzi, come ad esempio guanti a protezione termica o sistemi di azionamento tipo "maniglia fredda". Per questo motivo si raccomanda la massima cautela durante il funzionamento in particolare:
Non toccare e non avvicinarsi al vetro della porta focolare, potrebbe causare ustioni; non guardare la fiamma per lungo tempo.
Non appoggiare direttamente biancheria sull'apparecchio con l'intento di farla asciugare: pericolo di incendio.
• non toccare lo scarico dei fumi;
• non eseguire pulizie di qualunque tipo;
• non scaricare le ceneri;
• non aprire la porta focolare;
• non aprire il cassetto cenere (ove previsto).
L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacita fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio
e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.
Prima di iniziare qualsiasi operazione, l'utente o chiunque si appresti ad operare sul prodotto dovrà aver letto e compreso l'intero contenuto del presente manuale di installazione e utilizzo. Errori o cattive impostazioni possono provocare condizioni di pericolo e/o funzionamento irregolare.
L'utente non specializzato deve essere tutelato dall'accesso a qualunque parte possa esporlo a pericoli. Non deve perciò essere autorizzato ad intervenire su parti interne a rischio (elettrico o meccanico), nemmeno se è prescritto il distacco dell'alimentazione elettrica.
Rispettare le istruzioni e gli avvertimenti evidenziati dalle targhette esposte sull'apparecchio.
Le targhette sono dispositivi antinfortunistici, pertanto devono essere sempre perfettamente leggibili. Qualora risultassero danneggiate ed illeggibili è obbligatorio sostituirle, richiedendone il ricambio originale al Costruttore.
Seguire scrupolosamente il programma di manutenzione ordinaria e straordinaria.
Non impiegare l'apparecchio senza prima avere eseguito la pulizia giornaliera.
Non utilizzare l'apparecchio in caso di funzionamento anomalo, sospetto di rottura o rumori insoliti.
In caso di guasto o malfunzionamento, spegnere l'apparecchio e contattare immediatamente il tecnico specializzato.
Non gettare acqua sull'apparecchio in funzionamento o per spegnere il fuoco nel braciere.
Non spegnere l'apparecchio scollegando la connessione elettrica di rete.
Non appoggiarsi sulla porta aperta, potrebbe compromettere la stabilita dell'apparecchio.
Non usare l'apparecchio come supporto ad ancoraggio di qualunque tipo.
È vietato utilizzare il prodotto come scala o struttura di appoggio.
Non pulire l'apparecchio fino a completo raffreddamento di struttura e ceneri.
Toccare la porta solo ad apparecchio freddo.
In caso di fuoriuscita di fumo nella stanza o di esplosione ai danni del dispositivo, spegnerlo, areare il locale e contattare immediatamente l'installatore/il tecnico addetto all'assistenza.
In caso di incendio nella canna fumaria, spegnere l'apparecchio, scollegarlo dall'alimentazione e non aprire lo sportello. Quindi chiamare le autorità competenti.
In caso di guasto al sistema di accensione, non accendere l'apparecchio con materiali infiammabili.
In apparecchi dotati di alimentazione elettrica, se avviene la formazione di gas/fumi incombusti all'interno del focolare, non disconnettere l'alimentazione elettrica ed allontanarsi il più possibile dall'apparecchio.
In caso di malfunzionamento dell'apparecchio dovuto ad un tiraggio non ottimale della canna fumaria effettuarne la pulizia seguendo la procedura descritta nei paragrafi successivi.
Non toccare le parti verniciate durante il funzionamento per evitare danneggia-menti alla verniciatura. Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell'utente e solleva il produttore da ogni responsabilità civile e penale.
È vietato far funzionare l'apparecchio con la porta aperta.
È vietato utilizzare l'apparecchio se il vetro o le guarnizioni della porta sono danneggiati.
Qualsiasi tipo di manomissione o di sostituzione non autorizzata di particolari non originali del prodotto può essere pericoloso per l'incolumità dell'operatore e sollevano la ditta da ogni responsabilità civile e penale.
È vietato caricare manualmente il pellet nel braciere, poiché tale comportamento scorretto potrebbe generare una quantità anomala di gas incombusti, con il conseguente rischio di esplosione all'interno della camera.
L'accumulo di pellet incombusto nel braciere dopo una mancata accensione deve essere rimosso prima di procedere con un nuovo tentativo di accensione.
Se il braciere non viene pulito e sottoposto a interventi di manutenzione si possono verificare malfunzionamenti ed esplosioni all'interno dell'apparecchio. Assicurarsi di rimuovere ogni traccia di materiale o incrostazione dai fori del braciere e di pulirli, ogni volta che si svuotano le ceneri oppure in caso di mancata accensione. Assicurarsi che la dimensione dei fori del braciere non si riduca, poiché ciò avrebbe un effetto negativo sulla prestazione in sicurezza dell'apparecchio.
Non lavare il prodotto con acqua. L'acqua potrebbe penetrare all'interno dell'unità e guastare gli isolamenti elettrici, provocando scosse elettriche.
Non sostare per un lungo periodo davanti al prodotto in funzione.
Un uso errato del prodotto o un intervento di manutenzione scorretto possono comportare un serio rischio di esplosione nella camera di combustione.
Utilizzare esclusivamente il combustibile raccomandato dal produttore. Il prodotto non deve essere utilizzato come inceneritore.
È vietato utilizzare benzina, combustibile per lampade, kerosene, accendifuoco liquido per legna, alcool etilico o liquidi simili per accendere o ravvivare una fiamma in questo apparecchio. Tenere questi liquidi a debita distanza dall'apparecchio durante il funzionamento.
È vietato mettere nel serbatoio combustibili diversi da pellet di legno.
Alcuni consigli per evitare fenomeni di corrosione:
- effettuare accuratamente le operazioni di pulizia ordinaria evitando i depositi di cenere;
- alimentare l'apparecchio solo con combustibile avente le caratteristiche riportate alla voce "Caratteristiche del combustibile";
- non utilizzare solventi, acidi, detersivi o prodotti aggressivi per la pulizia diretta del vetro o di altri componenti del prodotto;
- evitare di lasciare il prodotto in condizioni ambienti sfavorevoli (umidità, salinità dell'aria, intemperie, ecc.).
3 CARATTERISTICHE DEL COMBUSTIBILE
3.1 Caratteristiche del combustibile
Il pellet (Fig. 3) è un composto costituito da varie tipologie di legno pressato con procedimenti meccanici nel rispetto delle normative a tutela dell'ambiente, e l'unico combustibile previsto per questo tipo di apparecchio.
Utilizzare pellet con lunghezza standard compresa tra 3 e 40 mm.
L'utilizzo di pellet di qualità scadente o non conforme alle indicazioni del costruttore può compromettere il normale funzionamento dell'apparecchio, provocare danni (anche estetici) al prodotto e determinare la decadenza della garanzia.
L'efficienza e la potenzialità termica dell'apparecchio possono variare in relazione al tipo e alla qualità del pellet utilizzato.
Consigliamo l'uso di pellet classe A1 (norma ISO 17225-2, ENplus A1, DIN Plus o NC 444 categoria "High Performance NF Pellets biocarburanti Qualità").
È vietato usare l'apparecchio come inceneritore di rifiuti.
L'apparecchio è dotato di un serbatoio di contenimento del pellet della capacità indicata nella tabella (Caratteristiche tecniche del libretto prodotto)
Il vano di caricamento è posizionato nella parte superiore, deve essere sempre apribile per poter effettuare la carica del pellet e deve restare chiuso durante il funzionamento dell'apparecchio.
Una volta al mese è preferibile esaurire completamente il pellet nel serbatoio per eliminare la quantità di polvere del combustibile.
3.2 Stoccaggio del pellet
Il pellet deve essere conservato in un ambiente asciutto, non troppo freddo e mantenendo i sacchi chiusi.
Si consiglia di conservare alcuni sacchi di pellet nel locale di utilizzo dell'apparecchio o in un locale attiguo purché sia a temperatura e umidità adeguate e a una distanza di sicurezza (almeno un metro) da fonti di calore.
Il pellet umido e/o freddo (5 °C) riduce la potenzialità termica del combustibile ed obbliga ad effettuare maggiore manutenzione di pulizia del braciere (materiale incombusto) e del focolare.
Porre particolare attenzione nello stoccaggio e movimentazione dei sacchi di pellet. Deve essere evitata la sua frantumazione e la formazione di segatura.
Se viene immessa segatura nel serbatoio dell'apparecchio, questa potrebbe causare il blocco del sistema di carica del pellet.
4 CONOSCERE IL PRODOTTO
4.1 Targhetta matricola
Palazzetti Lelio S.p.A.-via Roveredo 103 - 33080 Porcia (PN)
| F Combustibile | |
| Plmax | Potenza termica max introdotta |
| Plmin | Potenza termica min introdotta |
| Pmax | Potenza termica nominale |
| Pmin | Potenza termica ridotta |
| Pwmax | Potenza nominale all'acqua |
| Pwmin | Potenza ridotta all'acqua |
| Pwmax | Potenza nominale all'acqua |
| Pwmin | Potenza ridotta all'acqua |
| EFFmax | Rendimento alla potenza nominale |
| EFFmin | Rendimento alla potenza ridotta |
| COmax | Emissioni di CO alla potenza nominale (13% O2) |
| COmin | Emissioni di CO alla potenza ridotta (13% O2) |
| p | Pressione idrica massima di esercizio |
| Dust | Polveri alla potenza nominale (13% O2) |
| Tf | Temperatura fumi |
| TwMax | Temperatura max dell'acqua |
| X1/X2/Y | Distanza minima da materiali infiammabili |
| V | Tensione |
| f | Frequenza |
| Wmin | Potenza max assorbita in funzionamento |
| Wmax | Potenza max assorbita in accensione |
4.2 Schema elettrico
 | 1 Sensore di hall |  | 12 Sicurezza pressione bassa |
 | 3 Sonda ambiente Microswitch |  | |
 | 4a Sonda acqua 14 Ventilatore ambiente |  | |
 | 4b Sonda acqua di ritorno Pulizia bracere |  | |
 | 6 Sonda fumi 17 Relè |  | |
 | 7 Differenziale di pressione Sensore pel |  | |
 | 8 Resistenza ad incandescenza |  | 21 Circolatore |
 | 9 Ventilatore scarico fumi |  | 22 Valvola tre vie |
 | 10 Dosatore caricamento |  | 23 Flussostato |
| [8CB7] | 11a Sicurezza STB |  | 24 Pannello comandi |
 | 11b Sicurezza acqua |  | 32 Interruttore principale |
IDRO ACS
Fig. 5
Nella configurazione 2 il componente n°3 (sonda ambiente) sarà convertito in ingresso termostato ambiente, il quale piloterà lo spegnimento della stufa.
IDRO
I["20 BLu, Black, Black, Blue, Black, Blue, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Black, Red"]
end
subgraph Capacitors
C1["CN5"]
C2["CN7"]
C3["CN6"]
C4["L 220-240Vac"]
C5["L 220-240Vac"]
C6["L 220-240Vac"]
C7["L 220-240Vac"]
C8["L 220-240Vac"]
C9["L 220-240Vac"]
C10["L 220-240Vac"]
C11["L 220-240Vac"]
C12["L 220-240Vac"]
C13["L 220-240Vac"]
C14["L 220-240Vac"]
C15["L 220-240Vac"]
C16["L 220-240Vac"]
C17["L 220-240Vac"]
C18["L 220-240Vac"]
C19["L 220-240Vac"]
C20["L 220-240Vac"]
C21["L 220-240Vac"]
C22["L 220-240Vac"]
C23["L 220-240Vac"]
C24["L 220-240Vac"]
C25["L 220-240Vac"]
C26["L 220-240Vac"]
C27["L 220-240Vac"]
C28["L 220-240Vac"]
C29["L 220-240Vac"]
C30["L 220-240Vac"]
C31["L 220-240Vac"]
C32["L 220-240Vac"]
end
subgraph Control Circuit
E1["CN3"]
E2["CN1"]
E3["CN9"]
E4["CN10"]
E5["CN11"]
E6["CN12"]
E7["CN13"]
E8["CN14"]
E9["CN15"]
E10["CN16"]
E11["CN17"]
E12["CN18"]
E13["CN19"]
E14["CN20"]
E15["CN21"]
E16["CN22"]
E17["CN23"]
E18["CN24"]
E19["CN25"]
E20["CN26"]
E21["CN27"]
E22["CN28"]
E23["CN29"]
E24["CN30"]
E25["CN31"]
E26["CN32"]
E27["CN33"]
E28["CN34"]
E29["CN35"]
E30["CN36"]
E31["CN37"]
E32["CN38"]
E33["CN39"]
E34["CN40"]
E35["CN41"]
E36["CN42"]
E37["CN43"]
E38["CN44"]
E39["CN45"]
E40["CN46"]
E41["CN47"]
E42["CN48"]
E43["CN49"]
E44["CN50"]
end
subgraph Control Circuit
F1["Fu"] --> G["Fa"] --> H["Fb"] --> I["Fc"] --> J["Fg"] --> K["Fh"] --> L["Fi"] --> M["Fj"] --> N["Fk"] --> O["Fl"] --> P["Fg"] --> Q["Fh"] --> R["Fg"] --> S["Fi"] --> T["Fj"] --> U["Fg"] --> V["Fh"] --> W["Fg"] --> X["Fi"] --> Y["Fj"] --> Z["Fg"] --> AA["Fh"] --> AB["Fi"] --> AC["Fj"] --> AD["Fg"] --> AE["Fh"] --> AF["Fg"] --> AG["Fh"] --> AH["Fg"] --> AI["Fi"] --> AJ["Fj"] --> AK["Fg"] --> AL["Fh"] --> AM["Fg"] --> AN["Fh"] --> AO["Fg"] --> AP["Fh"] --> AQ["Fg"] --> AR["Fh"] --> AS["Fi"] --> AT["Fj"] --> AU["Fg"] --> AV["Fh"] --> AW["Fg"] --> AX["Fh"] --> AY["Fi"] --> AZ["Fj"] --> BA["Fg"] --> BB["Fh"] --> BC["Fg"] --> BD["Fh"] --> BE["Fg"] --> BF["Fh"] --> BG["Fg"] --> BH["Fh"] --> BI["Fi"] --> BJ["Fj"] --> BK["Fg"] --> BL["Fh"] --> BM["Fg"] --> BN["Fh"] --> BO["Fg"] --> BP["Fh"] --> BQ["Fi"] --> BR["Fj"] --> BS["Fg"] --> BT["Fh"] --> BU["Fg"] --> BV["Fh"] --> BW["Fg"] --> BX["Fh"] --> BY["Fi"] --> BZ["Fj"] --> CA["Fg"] --> CB["X"]
Fig. 6
4.3 Impianto Idraulico
Il collegamento all'impianto idraulico e l'impianto stesso devono essere eseguiti, da personale qualificato, nel rispetto delle leggi e delle norme vigenti nel paese d'installazione.
Accertarsi che siano stati installati correttamente tutti gli organi di controllo e sicurezza compresi quelli dati in dotazione (valvola di sicurezza e scarico termico).
L'impianto deve essere realizzato in modo tale da assorbire la potenza minima della stufa in qualsiasi condizione di funzionamento.
Per intervenire sull'impianto idraulico in modo agevole si deve: aprire la porta e rimuovere il fianco destro come riportato al capitolo di smontaggio e montaggio della vestizione del prodotto (cap 2) del libretto prodotto.
4.3.1 Descrizione circuito idraulico
| A Manometro | |
| B Valvola di sfiato | |
| C | Ritorno acqua fredda dell'impianto (G3/4"M) |
| D | Mandata acqua fredda all'impianto (G3/4"M) |
| E Vaso di espansione chiuso | |
| F Circolatore | |
| G1 Valvola anticondensa | |
| G2 Bypass valvola anticondensa | |
| H1 Attacco scarico caldaia | |
| H2 Rubinetto scarico caldaia | |
| I | Valvola di intercettazione per rimozione kit idraulico |
| L Ingresso ACS |
| M Rubinetto di carico ACS |
| O Manicotto uscita ACS |
| P Valvola di sicurezza |
| R Interruttore |
| S Termostato pellet |
| T Termostato acqua |
| U Connettore RJ11 |
| V Tubo uscita fumi |
| W Cavo di alimentazione |
| Y Coperchio serbatoio |
4.3.2 Collegamenti idraulici
Collegare la stufa all'impianto di riscaldamento attraverso i tubi di mandata e di ritorno (C)-(D).
Predisporre un tubo di scarico a perdere, di diametro opportuno, a cui collegare lo scarico della valvola di sicurezza (P).
Per le versioni Idro ACS collegare tubo d'ingresso ACS al manicotto (L) e il tubo uscita acqua sanitaria al manicotto (O).
Se necessario assicurarsi che la precarica del vaso di espansione chiuso (E) sia corretta.
Al fine di garantire sempre un'alta efficienza e durata del prodotto, si consiglia, in presenza di acqua dura (18-30 °F), l'utilizzo di un addolcitore.
Additivare eventualmente l'acqua tecnica con antialga.
Pressione massima di esercizio: 2,5 bar
È buona norma, procedere con il lavaggio dell'impianto, prima di rendere l'impianto operativo.
IDRO ACS
4.5 Modalità di carico/reintegro fluido impianto
Prima di eseguire le operazioni qui sotto elencate, assicurarsi di aver collegato entrambi i tubi della mandata e del ritorno
Le opizioni sono le seguenti:
Collegare un tubodell'acqua provenientedall'acquedotto all'ingresso ACS(L), aprire la valvoladisfiato(B), aprire il rubinetto di carico ACS(M), facendo così fluire l'acqua fino al completo riempimento della stufa. Chiudere la valvola di sfiato (B) e attendere il raggiungimento della pressione minima d'esercizio (1 bar), verificabile dal manometro (A) presente a bordo stufa.
Collegare un tubo dell'acqua preveniente dall'acquedotto all'attacco scarico caldaia (H1), aprire la valvola di sfiato (B), aprire il rubinetto di scarico caldaia (H2), facendo così fluire l'acqua fino al completo riempimento della stufa. Chiudere la valvola di sfiato (B) e attendere il raggiungimento della pressione minima d'esercizio (I bar), verificabile dal manometro (A) presente a bordo stufa.
Nel caso in cui l'impianto domestico sia dotato di un reintegro manuale o automatico si potrà caricare la stufa attraverso i tubi di mandata(D) e ritorno (C). Aprire quindi la valvola di sfiato (B), aprire il rubinetto di bypass (G2) presente nella valvola anticondensa (G1), facendo così fluire l'acqua dell'impianto fino al completo riempimento della stufa. Chiudere la valvola di sfiato (B) e attendere il raggiungimento della pressione minima d'esercizio (1 bar), verificabile dal manometro (A) presente a bordo stufa. Chiudere il rubinetto di bypass (G2) presente nella valvola anticondensa (G1).
L'apparecchio viene consegnato completo di tutte le parti previste. Fare attenzione alla tendenza allo sbilanciamento dell'apparecchio.
Il baricentro dell'apparecchio è spostato verso la parte anteriore.
Tenere ben presente quanto sopra anche durante lo spostamento dell'apparecchio sul supporto di trasporto. Consigliamo di disimballare l'apparecchio solo quando è giunto sul luogo d'installazione.
Fare attenzione che i bambini non giochino con i componenti dell'imballo (es. pellicole e polistirolo)
Procedere allo spostamento e al disimballaggio dell'apparecchio con adeguati mezzi.
Pericolo di soffocamento!
Durante le operazioni di movimento, sollevamento e disimballaggio dell'apparecchio è assolutamente necessario:
- mantenerlo sempre in posizione verticale;
• non ribaltarlo mai in posizione orizzontale;
• non inclinarlo mai sulla parte frontale per evitare l'eventuale rottura del vetro della porta focolare.
5.1 Rimozione dalla paletta di trasporto
Lo smaltimento dei materiali può essere affidato anche a terzi, purché si ricorra sempre a ditte autorizzate al recupero e all'eliminazione dei materiali in questione.
Attenersi sempre e comunque alle normative in vigore nel paese in cui si opera per lo smaltimento dei materiali ed eventualmente per la denuncia di smaltimento.
Per rimuovere l'apparecchio dalla paletta di trasporto:
- rimuovere i fianchi;
- rimuovere le staffe di fissaggio ;
- sollevare l'apparecchio;
- rimuovere la paletta di trasporto;
- rimontare i fianchi con le rispettive viti di fissaggio.
Accertarsi che il carrello sollevatore abbia una portata superiore al peso dell'apparecchiatura da sollevare. Al manovratore dei mezzi di sollevamento spetterà tutta la responsabilità del sollevamento dei carichi.
Porre particolare attenzione a proteggere adeguatamente i pavimenti in legno o parquet per evitare che il peso dell'apparecchio possa rovinarli durante lo spostamento.
Durante il sollevamento evitare strappi o bruschi movimenti.
Fare attenzione alla tendenza allo sbilanciamento dell'apparecchiatura.
5.3 Verifica piano d'appoggio
Verificare la portata del solaio.
Nel caso di un solaio non idoneo a sostenere il peso dell'apparecchio procedere all'installazione di opportune piastre in acciaio o base in cemento (A -Fig. 13) provvista di rete elettrosaldata 10x10x6 (B - Fig. 13) per ripartire il peso.
Per le dimensioni delle piastre e della base in cemento avvalersi di un tecnico qualificato.
6 PREPARAZIONE DEL LUOGO DI INSTALLAZIONE
6.1 Considerazioni generali
Nei paragrafi successivi sono riportate alcune indicazioni da rispettare per ottenere il massimo rendimento del prodotto acquistato e il funzionamento in sicurezza. Le seguenti indicazioni rimangono comunque subordinate al rispetto di eventuali leggi e normative nazionali, regionali e comunali vigenti nel paese dove avviene l'installazione dell'apparecchio.
Per l'Italia l'installazione deve essere effettuata da personale qualificato in osservanza alla norma EN 10683.
6.2 Precauzioni per la sicurezza
Le operazioni di montaggio e smontaggio dell'apparecchio sono riservate ai soli tecnici specializzati.
Si raccomanda di accertarsi della loro qualifica e delle loro reali capacità.
Per l'Italia tali tecnici devono essere in possesso di abilitazione alla lettera "C" rilasciata dalla camera di commercio in base al D.M. 37/08.
6.3 Luogo d'installazione
Per le distanze minime che devono essere rispettate nel posizionamento dell'apparecchio rispetto a materiali e oggetti infiammabili fare riferimento alle indicazioni di (Fig. 14).
Pavimenti costituiti da materiale infiammabile come ad esempio legno, parquet, linoleum, laminato o coperti da tappeti devono essere protetti da una base ignifuga sotto l'apparecchio che protegga anche la parte frontale dall'eventuale caduta di residui della combustione durante la pulizia.
Il costruttore declina ogni responsabilità per eventuali variazioni delle caratteristiche del materiale costituente il pavimento sotto la protezione.


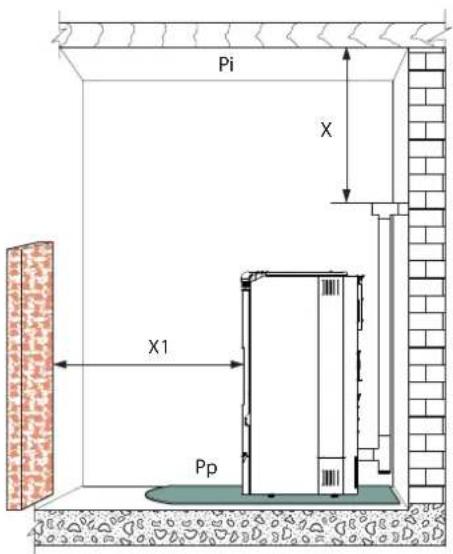

Z Y2 X2 X1 Y1 Fig. 14| DISTANZA DI SICUREZZA (mm) DA MATERIALI INFIAMMABILI | X1 X2 Y1 Y2 Z | ||||
| 800 | 100 | 200 | 200 | 750 | |
Si ricorda di rispettare la distanza minima dai materiali infiammabili (X), riportata sulla targhetta identificativa dei tubi usati per realizzare il camino (Fig. 15).
Pi = Parete infiammabile
Pp = Protezione pavimento
Prevedere uno spazio tecnico accessibile per le eventuali manutenzioni.
Prevedere l'arrivo della linea elettrica in prossimità dell'apparecchio per il collegamento del cavo di alimentazione.
DISTANZE DI SICUREZZA
6.4 Aria comburente
L'apparecchio, durante il suo funzionamento, necessita di aria comburente.
L'afflusso di aria comburente può essere ottenuto nei seguenti modi:
• provenire direttamente dall'esterno con collegamento diretto alla camera di combustione (Fig. 16);
• provenire dall'ambiente di installazione o da adeguati locali attigui (Fig. 17).
6.4.1 Prelievo dell'aria comburente dall'esterno
In questo caso è possibile in alternativa:
- canalizzare l'aria comburente sfruttando un tubo di scarico coassiale per l'espulsione dei fumi e il prelevamento dell'aria (Fig. 16 - A, B = Ingresso aria, C, D = Uscita fumi); pertanto non è necessario fare una classica presa d'aria nel locale.
- collegare l'ingresso dell'aria comburente dell'apparecchio alla presa d'aria con un apposito condotto (Fig. 16).
Fig. 16
6.4.2 Prelievo dell'aria comburente in ambiente
Realizzare la presa d'aria sulla parete (Fig. 16 e Fig. 18 - PA = Presa d'Aria), e lasciare che l'apparecchio sia libero di prelevare aria in ambiente avendo cura di collegare sul tubo di ingresso dell'aria il tratto di tubo corrugato, qualora venga fornito, fissandolo con la fascetta e piegandolo leggermente verso il basso al fine di prevenire eventuali effetti di risonanza.
Se la parete posteriore dell'apparecchio è una parete esterna, realizzare un foro per l'aspirazione dell'aria comburente ad una altezza dal suolo di circa 20-30 cm rispettando le indicazioni dimensionali riportate nella scheda tecnica al libretto prodotto.
Esternamente deve essere messa una griglia di protezione permanente non richiudibile; in zone particolarmente ventose ed esposte alle intemperie, prevedere una protezione antipioggia ed antivento.
Accertarsi che la presa d'aria sia posizionata in modo da non essere ostruita accidentalmente.
Nel caso fosse impossibile realizzare la presa d'aria esterna nella parete posteriore all'apparecchio (parete non perimetrale) deve essere realizzato un foro in una parete esterna del locale dove viene posizionato l'apparecchio.
Se non fosse possibile realizzare la presa d'aria esterna nel locale, è possibile realizzare il foro esterno in un locale adiacente purché comunicante in maniera permanente con griglia di transito.
È vietato il prelievo di aria comburente da garage, magazzini di materiale combustibile o locali con attività a pericolo di incendio.
Se nel locale di installazione sono presenti altri apparecchi da riscaldamento o aspirazione si potrebbero verificare malfunzionamenti alla combustione causati dalla scarsità di aria comburente.
Le prese dell'aria comburente devono quindi essere dimensionate correttamente, al fine di garantire l'apporto necessario di aria al corretto funzionamento di tutti i dispositivi.
6.4.3 Raccordo fumi
L'apparecchio funziona con la camera di combustione in depressione è pertanto indispensabile assicurarsi che lo scarico dei fumi sia a tenuta (operazione a carico dell'installatore).
L'apparecchio deve essere collegato ad un proprio condotto di evacuazione fumi non condiviso, e idoneo ad assicurare un'adeguata dispersione in atmosfera dei prodotti della combustione, secondo le normative vigenti nel paese di installazione.
I componenti che costituiscono il sistema di evacuazione dei fumi devono essere dichiarati idonei alle specifiche condizioni di funzionamento e provvisti di marcatura CE.
È obbligatorio realizzare un primo tratto verticale di 1,5 metri minimi per garantire la corretta espulsione dei fumi.
Si consiglia di effettuare un massimo di 3 variazioni di direzione, oltre a quello derivante dal collegamento posteriore dell'apparecchio al camino, utilizzando delle curve a 45 - 90° o dei raccordi a Tee (Fig. 19 - Fig. 21). Utilizzare sempre un raccordo a Tee con tappo di ispezione ad ogni variazione orizzontale e verticale del percorso di scarico fumi (Fig. 21).
I tratti orizzontali devono avere una lunghezza massima di 2-3 m con una pendenza verso l'alto del 3-5% (Fig. 21).
Ancorare le tubazioni con appositi collari alla parete.
Il raccordo di scarico dei fumi NON DEVE ESSERE collegato:
- ad un camino utilizzato da altri generatori (caldaie, stufe, caminetti, ecc. );
- a sistemi di estrazione d'aria (cappe, sfiati, ecc.) anche se "intubato".
È vietato installare valvole di interruzione e di tiraggio.

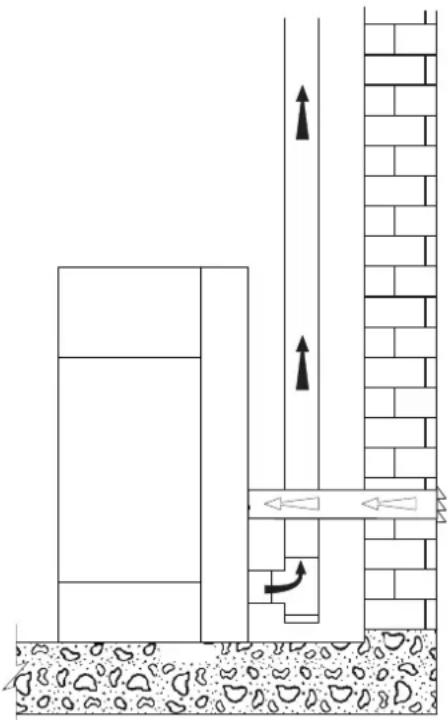

RACCORDO FUMI UP
6.4.4 Scarico a tetto mediante camino tradizionale
Il camino per lo scarico dei fumi deve essere realizzato da personale qualificato in osservanza alle norme UNI 10683- EN 1856-1-2- EN 1857-EN 1443- EN 13384-1-3- EN 12391-1 sia per quanto riguarda le dimensioni che per i materiali utilizzati nella sua costruzione.

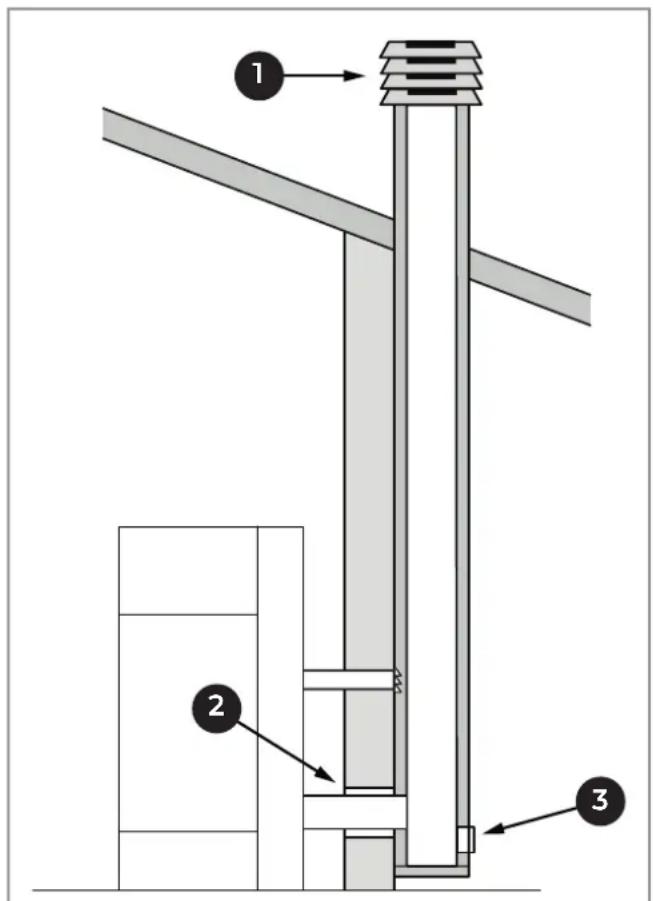

Lo scarico dei fumi attraverso un camino tradizionale (Fig. 20) può essere fatto purché ci si assicuri sullo stato di manutenzione del camino. In caso di camino vecchio si consiglia di provvedere al risanamento mediante intubamento.
Lo scarico dei prodotti di combustione deve essere previsto a tetto.
Utilizzare sempre un raccordo a Tee con tappo di ispezione ad ogni variazione orizzontale e verticale del percorso di scarico fumi (B).
1) Comignolo antivento
2) Sigillare
3) Ispezione

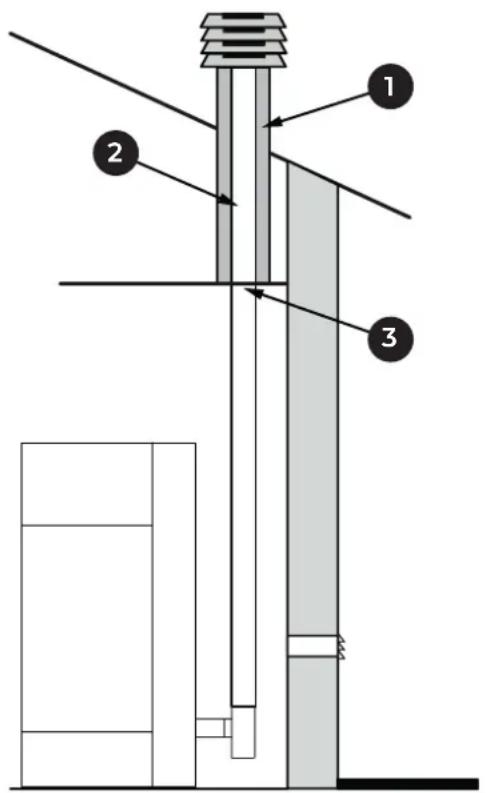

In caso di camino di sezione maggiore è necessario "intubare" il camino con una tubazione in acciaio (con diametro in funzione del percorso) opportunamente isolato (Fig. 22).
Assicurarsi che il collegamento al camino in muratura sia opportunamente sigillato.
In caso di passaggio dei tubi attraverso tetti o pareti in legno si consiglia di utilizzare appositi kit di attraversamento, certificati, reperibili in commercio.
1) Materiale non combustibile
2) Tubazione in acciaio
3) Pannello di chiusura
7 INSTALLAZIONE
7.1 Considerazioni generali
Nei paragrafi successivi sono riportate alcune indicazioni da rispettare per ottenere il massimo rendimento dal prodotto acquistato.
Le seguenti indicazioni rimangono comunque subordinate al rispetto di eventuali leggi e normative nazionali, regionali e comunali vigenti nel paese dove avviene l'installazione dell'apparecchio.
L'installazione deve essere effettuata da personale qualificato in osservanza alla norma "EN 10683"
7.2 Livellamento della stufa
La stufa deve essere livellata con l'ausilio di un'asta a bolla, agendo sui piedini di regolazione A = Asta a Bolla (Fig. 23).
7.3 Collegamento elettrico
È sufficiente collegare l'apparecchio all'impianto elettrico attraverso la spina in dotazione (Fig. 24). Il collegamento elettrico (spina) deve essere facilmente accessibile anche dopo l'installazione dell'apparecchio.
Se il cavo di alimentazione risulta danneggiato, deve essere sostituito dal servizio di assistenza tecnica o da un tecnico qualificato, in modo da prevenire ogni rischio
L'impianto deve obbligatoriamene essere provvisto di messa a terra e di interruttore differenziale in ottemperanza alle leggi vigenti
Il condotto di scarico fumi deve essere dotato di proprio collegamento a terra.
7.4 Configurazioni delle sonde
7.4.1 Configurazione termostato ambiente
Nella configurazione 1 l'apparecchio viene comandato da un termostato o cronotermostato esterno (non in dotazione) che accende e spegne l'apparecchio in funzione della temperatura impostata (Fig. 25).
Quando la temperatura è soddisfatta il termostato apre il circuito e spegne la stufa. La stufa si riaccende automaticamente quando la temperatura scende al di sotto del valore impostato sul termostato esterno (circuito chiuso).
È consigliabile in questa configurazione impostare la temperatura all'acqua su un valore alto (es. 70°C)
In questa configurazione l'apparecchio si spegne quando il termostato esterno è soddisfatto.
Se il termostato consente una programmazione oraria, per evitare sovrapposizioni di fasce orarie di funzionamento, si consiglia di disattivare il timer dell'apparecchio impostandolo su OFF.
7.4.2 Configurazione sonda ambiente
La configurazione 2 è la configurazione di default per questo apparecchio. In questo caso non è necessario apportare alcuna modifica.
L'apparecchio esce di fabbrica con la sonda ambiente già collegata ai morsetti e posizionata sul pannello posteriore (Fig. 26).
È possibile posizionare la sonda ambiente in un altro locale per rilevare la temperatura dell'ambiente desiderato.
Impostare la configurazione 2 per accendere e spegnere l'apparecchio manualmente o in modo programmato.
L'apparecchio modula la potenza in funzione della temperatura ambiente letta dalla sonda ambiente posta a bordo della stufa stessa.
È possibile impostare la funzione "Eco-mode" per far si che l'apparecchio si spenga o si riaccenda in base alla temperatura ambiente impostata.
In questa configurazione è possibile impostare anche la funzione antigelo.
Tale configurazione può essere utilizzata anche per accendere e spegnere l'apparecchio manualmente o in modo programmato (con funzione Timer attiva).
7.4.3 Configurazione ad accumulo con serpentino
Nella configurazione 3 è possibile far in modo che la stufa mantenga in temperatura un accumulo dotato di serpentino
In questo caso è sufficiente scollegare la sonda di temperatura ambiente a bordo della stufa e pro-lungarla fino al pozzetto per sonda, presente sull'accumulo (Fig. 27).
In questa configurazione è possibile impostare anche la funzione antigelo.
7.4.4 Configurazione ad accumulo senza serpentino
Nella configurazione 4 è possibile far in modo che la stufa mantenga in temperatura un accumulo sprovvisto di serpentino.
In questo caso è sufficiente scollegare la sonda di temperatura a bordo della stufa e prolungarla fino al pozzetto per sonda, presente sull'accumulo (Fig. 28).
In questa configurazione è possibile impostare anche la funzione antigelo.
8 CONFIGURAZIONE DISPLAY
8.1 Display
Le configurazioni inerenti al Display, sono consultabili nel relativo manuale, al capitolo ("1 IMPOSTAZIONI INIZIALI")
8.2 Display PREMIUM UI
Le configurazioni inerenti al Display PREMIUM UI, sono consultabili nel relativo manuale, al capitolo ("3.1.10 Menù installatore")
9 PRIMA ACCENSIONE
9.1 Carico pellet
- Aprire lo sportello per il carico dei pellet.
• Caricare i pellet e chiudere lo sportello
La prima accensione deve essere eseguita dall'installatore.
L'apparecchio, oggetto del presente manuale, è una stufa per riscaldamento domestico da interno, alimentata esclusivamente a pellet di legno mediante caricamento automatico.
Il prodotto funziona solo con lo sportello di carico pellet chiuso. Durante il funzionamento la stufa emetterà un segnale acustico all'apertura dello sportello, che è possibile tenere aperto per un tempo di 60 secondi prima che la stufa vada in allarme.
9.2 Primo avvio
Durante la prima accensione della stufa mantenere i locali ben arieggiati, in quanto si possono generare sgradevoli odori o fumi causati dall'evaporazione o dall'essiccamento di alcuni materiali utilizzati. Tale fenomeno andrà via a scomparire.
Collegare l'apparecchio alla rete elettrica, agire sull'interruttore di accensione posto sul retro dell'apparecchio posizionandolo su "I".
Se il collegamento è corretto l'apparecchio emette una serie di segnali acustici intermittenti e si accende il display.
Fare riferimento al manuale display.
Fig. 33
10 PULIZIA E MANUTENZIONE
Le operazioni di pulizia possono essere effettuate dall'utente.
Le operazioni di manutenzione devono essere effettuate da parte di un centro di assistenza tecnico autorizzato.
Prima di effettuare qualsiasi operazione di manutenzione adottare le seguenti precauzioni:
- Assicurarsi che tutte le parti dell'apparecchio siano fredde.
- Accertarsi che le ceneri siano completamente spente.
- Utilizzare i dispositivi di protezione individuale previsti dalla direttiva 89/391/CEE.
- Accertarsi che l'interruttore generale di linea sia disinserito.
- Accertarsi che l'alimentazione non possa essere riattivata accidentalmente. Staccare la spina dalla presa a muro.
- Operare sempre con attrezzature appropriate per la manutenzione.
- Terminata la manutenzione o le operazioni di riparazione, prima di rimettere in servizio dell'apparecchio, reinstallare tutte le protezioni e riattivare tutti i dispositivi di sicurezza.
10.1 Programma di pulizia e manutenzione ordinaria
10.1.1 Pulizia ordinaria (utente)
| OGNI ACCENSIONE | OGNI SETTIMANA | OGNI DUE SETTIMANE | |
| Braciere X | |||
| Cassetto/Vano cenere (Fig. 34) X | |||
| Vetro (Fig. 35) X | |||
| Caldaia X | |||
| Collettore fumi X |
10.1.2 Manutenzione ordinaria (centro di assistenza tecnico abilitato)
| 1 ANNO (*) | |
| Guarnizioni porta e braciere X | |
| Sicurezza porta (Fig. 39) X | |
| Sistema fumario | X |
| Pulizia tubo fumi (Fig. 38) | X |
| Apparecchio | X |
(*)Almeno una volta all'anno oppure ogni 4000 kg di pellet bruciati.
10.2 Pulizia ordinaria

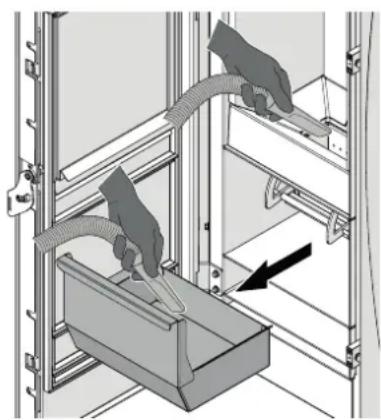

10.2.1 Pulizia interna del focolare
Quotidianamente oppure prima di ogni accensione è necessario verificare che il braciere sia pulito per assicurare il libero afflusso dell'aria di combustione dai fori del braciere stesso.
Asportare la cenere che si deposita all'interno del braciere (Fig. 34).
Estrarre la cenere dalla camera di combustione perché i sali presenti provocano corrosione del metallo. Inoltre la cenere potrebbe otturare il passaggio dell'aria variando lo sviluppo della fiamma che, nel caso si avvicinasse al vetro, aumenterebbe la corrosione.
Se necessario estrarre il cassetto cenere e svuotarlo, avendo cura di ripulire il vano che lo contiene da eventuali residui (Fig. 34).
L'uso di un aspiracenere può semplificare le operazioni di pulizia

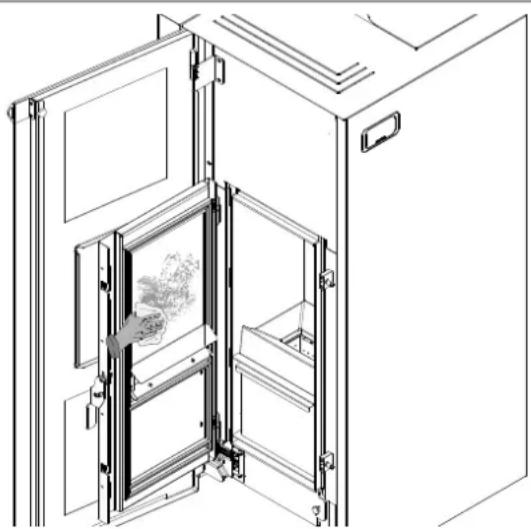

10.2.2 Pulizia del vetro
Si effettua con un panno umido o con della carta inumidita e passata nella cenere (Fig. 35). Strofinare finché il vetro è pulito.
Non pulire il vetro durante il funzionamento della stufa e non utilizzare spugne abrasive.
Non utilizzare solventi, acidi o detersivi, detergenti liquidi o prodotti aggressivi.

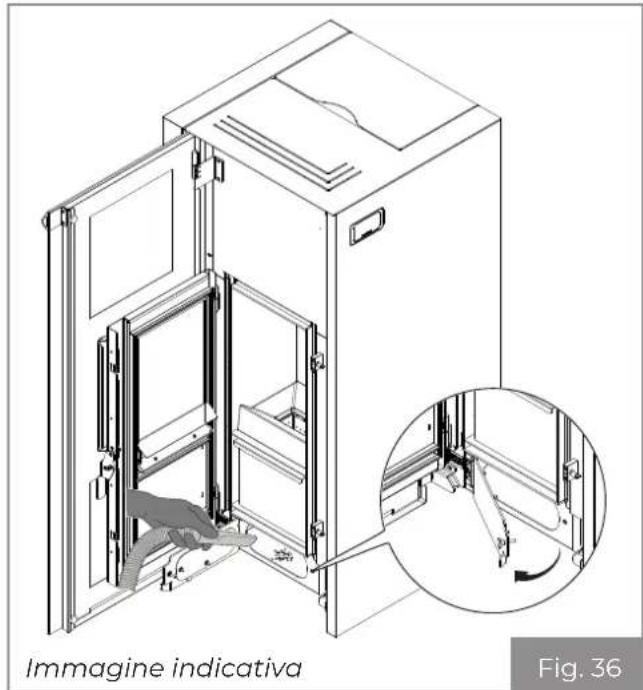

10.2.3 Manutenzione del collettore fumi
Estrarre il cassetto cenere e aspirare con un apposito aspiracenere i residui presenti nel vano che ospita il cassetto cenere. Utilizzare una spazzola con laccio flessibile per pulire i tubi di scambio presenti nella camera di combustione (Fig. 36) (Fig. 37).
Asportare gli eventuali residui che cadono nel collettore fumi aiutandosi con un aspiracenere.
10.3 Manutenzione ordinaria

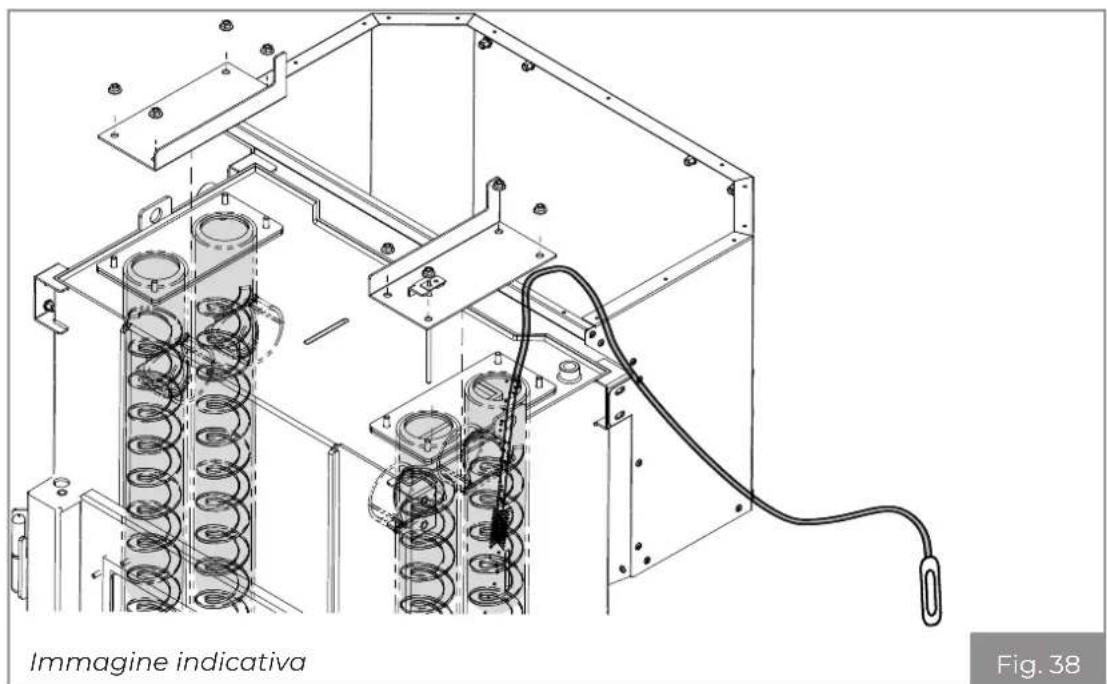

10.3.1 Pulizia tubo fumi
Asportare gli eventuali residui che cadono nel collettore fumi aiutandosi con un aspiracenere.

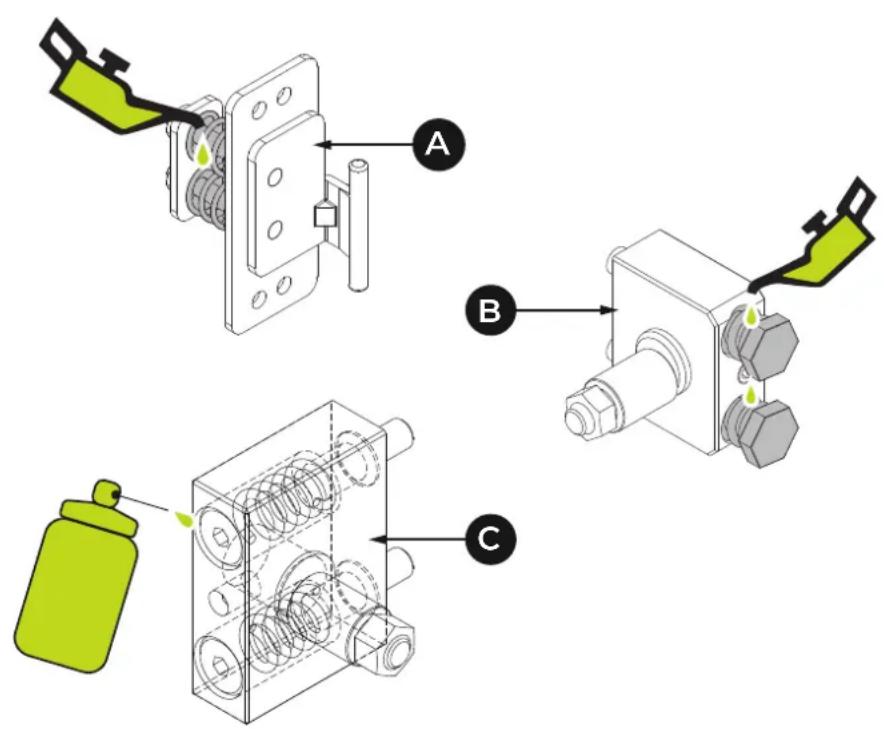

10.3.2 Sicurezza porta
Al fine di garantire il corretto e sicuro funzionamento della porta focolare è necessario lubrificare le molle del meccanismo di chiusura, le quali possono essere collocate in concomitanza alle cerniere (A), a livello dello scrocchetto chiusura porta (B), oppure all'interno del blocchetto (C) in questo caso usare lubrificante spray intorno alla testa della vite affinchè il lubrificante raggiunga la molla.
10.3.3 Manutenzione del sistema fumario
Se esistono dei tratti orizzontali, è necessario verificare e asportare l'eventuale deposito di cenere e fuliggine prima che le stesse otturino il passaggio dei fumi.
Le incrostazioni all'interno della canna fumaria pregiudicano il tiraggio ottimale. Quando raggiungono uno spessore di 5-6 mm, in presenza di elevate temperature e di scintille possono incendiarsi con conseguenze facilmente immaginabili sia per la canna fumaria che per l'abitazione.
In caso di mancata o inadeguata pulizia l'apparecchio può avere problemi di funzionalità quali:
• cattiva combustione;
- annerimento del vetro;
- intasamento del braciere con accumulo di ceneri e pellet;
- deposito di ceneri ed eccessive incrostazioni sullo scambiatore con conseguente scarso rendimento.
11 DEMOLIZIONE E SMALTIMENTO
La demolizione e lo smaltimento dell'apparecchio sono ad esclusivo carico e responsabilità del proprietario che dovrà attenersi sempre e comunque alle normative in vigore nel Paese dove si opera per lo smaltimento dei materiali ed eventualmente per la denuncia di smaltimento, in materia di sicurezza, rispetto e tutela dell'ambiente.
Lo smaltimento dei materiali può essere affidato anche a terzi, purché si ricorra sempre a ditte autorizzate al recupero e all'eliminazione dei materiali in questione.
Tutte le operazioni di smontaggio per la demolizione devono avvenire ad apparecchio fermo e privato dell'energia elettrica di alimentazione, ove presente.
L'abbandono dell'apparecchio in aree accessibili costituisce un grave pericolo per persone ed animali.
Smaltire in modo differenziato il prodotto consente di evitare possibili conseguenze negative per l'ambiente e per la salute e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse.
La responsabilità per eventuali danni a persone ed animali ricade sempre sul proprietario. All'atto della demolizione la marcatura CE, il presente manuale e gli altri documenti relativi a questo apparecchio dovranno essere distrutti.
11.1 Smaltimento componenti elettrici
- Asportare tutto l'apparato elettrico.
- Separare gli accumulatori presenti nelle schede elettroniche.
- Rottamare la struttura dell'apparecchio tramite le ditte autorizzate.
INFORMAZIONE PER IL CORRETTO SMALTIMENTO DELLE BATTERIE AI SENSI DELLA DIRETTIVA EUROPEA 2006/66/EC
Prego sostituire la batteria quando la sua carica elettrica è esaurita: alla fine della sua vita utile questa pila non deve essere smaltita insieme ai rifiuti indifferenziati. Deve essere consegnata presso appositi centri di raccolta differenziata oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente una batteria
consente di evitare possibili effetti negativi sull'ambiente e sulla salute umana derivanti da uno smaltimento inadeguato e permette di recuperare e riciclare i materiali di cui è composta, con importanti risparmi di energia e risorse. Per sottolineare l'obbligo di smaltire separatamente le batterie, sulla pila è riportato il simbolo del cassonetto barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
Il simbolo del cassonetto barrato riportato sull'etichetta dell'apparecchiatura indica che il prodotto non deve essere smaltito come rifiuto non selezionato ma deve essere inviato a strutture di raccolta separate per il recupero e il riciclaggio.
Ai sensi dell'art.13 del Decreto Legislativo n°151 del 25 luglio 2005 di attuazione della Direttiva 2002/96/CE del 23 Febbraio 2003 sui Rifiuti di Apparecchiature Elettriche ed Elettroniche relative alle misure e procedure finalizzate a prevenire la produzione di rifiuti di apparecchiature elettriche ed elettroniche, denominate RAEE, promuovendo il reimpiego, il riciclaggio e altre forme di recupero in modo da ridurne la quantità da avviare allo smaltimento e migliorando l'intervento dei soggetti che partecipano al ciclo di vita di tali prodotti.
CONTENTS
apparentivo per il ricondianen to d'envotion almenato con pallent di bagno
Type: ....
| Combu d'ibl. | Pall' | |
| Potenza temika macro intro d'ito | Inac | 19,5 € |
| Potenza temika min intro d'ito | Inin | 20 € |
| Potenza temika nominal | max | 42 € |
| Potenza temika di itto | min | 25 € |
| Cendimento: alta potenza nominal | if max | 4,5 € |
| Cendimento: alta potenza di itto | if min | 49,5 € |
| milvatori di 00 alla potenza nominale (0740 €) | 00 max | - mg/lb* |
| milvatori di 00 alla potenza ridita (1340 €) | 00 min | 25 € |
| milvatori di 00 alla potenza nominale (0740 €) | 00 max | 2001 € |
| milvatori di 00 alla potenza ridita (1340 €) | 00 min | 2015 € |
| Poten | Max | - mg/lb* |
| Temp-strukturano | 0 | 625 € |
| Potenza minima da materiali informabili | (10725) | -60/50/20 € |
| Isonon | 1 | 25 € |
| frequency | 7 | 30 € |
| Potenza macaweri bilta in fundi ramment | Inin | 30 € |
| Potenza macaweri bilta in acornion | Inac | 30 € |
| (185) |
Approaching per il re-cadienamento du mer. Il non-dimenato con pelle il di legro
| Combustible | F | Pellet | |
| Potenza termica max introdotta | Plmax | ... | kW |
| Potenza termica min introdotta | Plmin | ... | kW |
| Potenza termica nominale | Pmax | ... | kW |
| Potenza termica ridotta Pmin kW | ... | ||
| Potenza termica nominale all'acqua | PWmax | ... | kW |
| Potenza termica ridotta all'soqua | PWmin kW | ... | |
| Rendimento alla potenza nominale | EFFmax | ... | % |
| Rendimento alla potenza ridotta | EFFmin | ... | % |
| Emissioni di CO alla potenza nominale (13% O_2 ) | CMax | ... | mg/Nm ^3 |
| Emissioni di CO alla potenza ridotta (13% O_2 ) | CMin | ... | mg/Nm ^3 |
| Emissioni di CO alla potenza nominale (13% O_2 ) | CMax | ... | % |
| Emissioni di CO alla potenza ridotta (13% O_2 ) | CMin | ... | % |
| Polveri | Dust | ... | mg/Nm ^3 |
| Pressione idrica max d'esserzizio | p | ... | bar |
| Temporatura fumi | TI | ... | °C |
| Temperatura max dell'soqua | TwMax °C | ... | |
| Distanza minna da materiali infiammabili | X1/X2'Y | ... | min |
| Tensione V - V | ... | ||
| Frequenza 1Hz | ... | ||
| Potenza max assorbita in funzionamento | Wmin | ... | W |
| Potenza max assorbita in accensione | Wmax | ... | W |
| PIN: 19 | |||
| Combu Ablika | / | valve | |
| Potenza temnika maichin trodo itto | Inmac | 19,5 | kW |
| Potenza temnika min introditto | Inmac | 21 | kW |
| Potenza temnika nominali+ | Inmac | 23 | kW |
| Potenza temikari ditto | Inmac | 24 | kW |
| Cordimento: alapo-banca nominal+ | Inmac | 25 | kW |
| Cordimento: alapo-banca di itto | Inmac | 26 | kW |
| minvoloni di 00 alla potenza nominale (0740) | 20mac | - | eg/ftb |
| minvoloni di 00 alla potenza ridetta (0740) | 20mac | 28 | eg/ftb |
| minvoloni di 00 alla potenza nominale (0740) | 20mac | 2001 | k |
| minvoloni di 00 alla potenza ridetta (0740) | 20mac | 2015 | k |
| Poten | Diat | - | eg/ftb |
| Temp-eratura ilano | 0 | 625 | k |
| (Altona minima da material bilianmabili) | 11/22A | -90/50/2016 | kW |
| Anionon | 1 | 25 | kV |
| Frequency | r | 30 | k |
| Potenza macarevi ridita in fundi narnembi | Inmac | 35 | kV |
| Potenza macarevi ridita in sconanion | Inmac | 36 | kV |
| 11/21 |
Approaching per il re-cadienamento du mer. Il non-dimenato con pelle il di legro
| Type: N°... |
| Matr: N°... |
| Combustible | F | Pellet | |
| Potenza termica max introdotta | Plmax | ... | kW |
| Potenza termica min introdotta | Plmin | ... | kW |
| Potenza termica nominale | Pmax | ... | kW |
| Potenza termica ridotta Pmin kW | ... | ||
| Potenza termica nominale all'acqua | PWmax | ... | kW |
| Potenza termica ridotta all'soqua | PWmin kW | ... | |
| Rendimento alla potenza nominale | EFFmax | ... | % |
| Rendimento alla potenza ridotta | EFFmin | ... | % |
| Emissioni di CO alla potenza nominale (13% O_2 ) | CMax | ... | mg/Nm ^3 |
| Emissioni di CO alla potenza ridotta (13% O_2 ) | CMin | ... | mg/Nm ^3 |
| Emissioni di CO alla potenza nominale (13% O_2 ) | CMax | ... | % |
| Emissioni di CO alla potenza ridotta (13% O_2 ) | CMin | ... | % |
| Polveri | Dust | ... | mg/Nm ^3 |
| Pressione idrica max d'esserzizio | p | ... | bar |
| Temporatura fumi | TI | ... | °C |
| Temperatura max dell'soqua | TwMax °C | ... | |
| Distanza minna da materiali infiammabili | X1/X2'Y | ... | min |
| Tensione V - V | ... | ||
| Frequenza 1Hz | ... | ||
| Potenza max assorbita in funzionamento | Wmin | ... | W |
| Potenza max assorbita in accensione | Wmax | ... | W |
| PIN: 19 | |||
appresentivo per il contabamento di derivazione alimentario con pallet di legno
Type: ....
Matr N°
LT00000000000000000000
| Combu d'bit | 1 | 44% |
| Potenza temika macro in tro d'ita | Inac | 19,5 |
| Potenza temika min intro d'ita | Inin | 23 |
| Potenza temika nominal+ | Ina | 42 |
| Potenza temika di'ita | Inh | 20 |
| Cedimento: slapo bencan nominal+ | Effmac | 4,7 |
| Cedimento: slapo bencan di'ita | Effmin | 19,5 |
| milvioni di 00 alla potenza nominale (174%) | 20mac | - |
| milvioni di 00 alla potenza ridta (174%) | 20min | -24 |
| milvioni di 00 alla potenza nominale (174%) | 20mac | -2001 |
| milvioni di 00 alla potenza ridta (174%) | 20min | -2012 |
| Polio | Jan | - |
| Temp-enhanced | 2 | 165p |
| V/fanca minima damahedral fin annabili | 11/02A | -01/50/20 |
| Isoni on | 1 | -24 |
| frequency | 1 | -30 |
| Potenza macare ridtai in facci nannih | Inh | -30 |
| Potenza macare ridtai ocan i on | Inmac | -34 |
Approaching per il re-cadienamento du mer. Il non-dimenato con pelle il di legro
| Combustible | F | Pellet | |
| Potenza termica max introdotta | PImax | ... | kW |
| Potenza termica min introdotta | PImin | ... | kW |
| Potenza termica nominale | Pmax | ... | kW |
| Potenza termica ridotta Pmin kW | ... | ||
| Potenza termica nominale all'acqua | PWmax | ... | kW |
| Potenza termica ridotta all'soqua | PWmin kW | ... | |
| Rendimento alla potenza nominale | EFFmax | ... | % |
| Rendimento alla potenza ridotta | EFFmin | ... | % |
| Emissioni di CO alla potenza nominale (13% O_2 ) | CMax | ... | mg/Nm ^3 |
| Emissioni di CO alla potenza ridotta (13% O_2 ) | CMin | ... | mg/Nm ^3 |
| Emissioni di CO alla potenza nominale (13% O_2 ) | CMax | ... | % |
| Emissioni di CO alla potenza ridotta (13% O_2 ) | CMin | ... | % |
| Polveri | Dust | ... | mg/Nm ^3 |
| Pressione idrica max d'esserzizio | p | ... | bar |
| Temporatura fumi | TI | ... | °C |
| Temperatura max dell'osoque | TwMax °C | ... | |
| Distanza minna da materiali infiammabili | X1/X2'Y | ... | min |
| Tensione V - V | ... | ||
| Frequenza 1Hz | ... | ||
| Potenza max assorbita in funzionamento | Wmin | ... | W |
| Potenza max assorbita in accensione | Wmax | ... | W |
| PIN: 19 | |||
Fig. 4
appresentivo per il contabilamento di derivativi alimentato con pallet di bagno
Type: ....
Matr N°
LT00000000000000000000
| Combu d'ibl. | Valle | ||
| Potenza famlica macin trodo itto | Imac | 19,5 | 4% |
| Potenza famlica min intro do itto | Imir | 23 | 4% |
| Potenza famlica nominal | max | 42 | 4% |
| Potenza famlica di itto | min | 26 | 4% |
| Cedimento: slape bencan nominal | effmac | 4,7 | 6 |
| Cedimento: slape bencan di itto | effmin | 4,5 | 6 |
| milvioni di 00 alla potenza nominale (134%) | 20 max | - | vg/nb* |
| milvioni di 00 alla potenza ridta (134%) | 20 min | -24 | vg/nb* |
| milvioni di 00 alla potenza nominale (134%) | 20 max | 2001 | 6 |
| milvioni di 00 alla potenza ridta (134%) | 20 min | 2015 | 6 |
| Polio | Jan | - | vg/nb* |
| Temp-enhanced | 2 | 40p | 6 |
| Vortica minima damahedral infianmabili | 11/02A | 01/50/2014 | nm |
| Tand on | 7 | 28 | 41 |
| Frequency | 7 | 30 | 4 |
| Potenza macare ridita in hand network | t/min | 36 | 47 |
| Potenza macare ridita in acan 4 on | tmax | 36 | 47 |
Approaching per il re-cadienamento duven il co alimentario con pelle il bil legro
| Combustible | F | Pellet |
| Potenza termica max introdotta | PImax | kW |
| Potenza termica min introdotta | PImin | kW |
| Potenza termica nominale | Pmax | kW |
| Potenza termica ridotta Pmin kW | ... | ... |
| Potenza termica nominale all'acqua | PWmax | kW |
| Potenza termica ridotta all'soqua | PWmn kW | ... |
| Rendimento alla potenza nominale | EFFmax | % |
| Rendimento alla potenza ridotta | EFFmin | % |
| Emissioni di CO alla potenza nominale (13% O_2 ) | C0max | mg/Nm ^3 |
| Emissioni di CO alla potenza ridotta (13% O_2 ) | C0min | mg/Nm ^3 |
| Emissioni di CO alla potenza nominale (13% O_2 ) | C0max | % |
| Emissioni di CO alla potenza ridotta (13% O_2 ) | C0min | % |
| Polveri | Dust | mg/Nm ^3 |
| Pressione idrica max d'esercizio | p | bar |
| Temperatura fumi | Ti | °C |
| Temperatura max dell'soque | TwMax °C | ... |
| Distanza minima da materiali infiammabili | X1/X2'Y | mm |
| Tensione V - V | ... | ... |
| Frequenza 1Hz | ... | ... |
| Potenza max assorbita in funzionamento | Wmin | W |
| Potenza max assorbita in accensione | Wmax | W |
| PIN: 19 | ||
Palazzetti si riserva di variare in qualunque momento e senza preavviso i propri prodotti nell'intento di migliorarli senza pregiudicarne le caratteristiche essenziali.
