MANUALE UTENTE HSW59F18DWPT HAIER

ATTENZIONE: Rischio di incendio/materiale infiammabile

IT

Il simbolo indica il rischio di incendio nel caso di utilizzo di materiali infiammabili. Fare attenzione ed evitare l'insorgere di incendi a causa della caombustione di materiali infiammabili.

WAARSCHUWING: Brandrisico / brandbaar materiaal

NL

Informazioni per la sicurezza....285

Uso previsto....290

Descrizione del prodotto 291

Pannello di controllo ....293

Utilizzo 294

Dotazioni....304

Cura e pulizia 306

Soluzione dei problemi....309

Installazione....313

Dati tecnici....317

Assistenza clienti 319

Grazie per aver acquistato un prodotto Haier.

Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti.

Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico.

Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza.

Accessori

Controllare gli accessori e la documentazione in base al seguente elenco:

Macchina per il ghiaccio

Etichetta energetica

Scheda della garanzia

Guida rapida

Istruzioni generali

AVVERTENZA - Informazioni importanti per la sicurezza

AVVISO - Informazioni generali e consigli

Informazioni ambientali

Smaltimento

Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto.

AVVERTENZA!

Pericolo di lesioni o soffocamento!

I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.

Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza:

AVVERTENZA!

Operazioni preliminari al primo utilizzo

Accertarsi dell'assenza di danni dovuti al trasporto.
Rimuovere tutti gli elementi di imballo e tenerli fuori dalla portata dei bambini.
Per garantire la totale efficienza del circuito del refrigerante, attendere almeno due ore prima di installare l'elettrodomestico.
L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante.

Installazione

▶ Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 10 cm sopra e attorno all'elettrodomestico.
▶ Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito.
▶ Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
▶ Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso.
▶ Le aperture diventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere.
Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista.
L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico.
▶ Non adoperare prese multiple o cavi di prolunga.
▶ Non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettrodomestico.
Accertarsi che il cavo di alimentazione non sia intrappolato dal frigorifero. Non calpestare il cavo di alimentazione.

AVVERTENZA!

Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato a terra.

Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile.

▶ Non danneggiare il circuito di refrigerazione.

Utilizzo quotidiano

▶ Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli.

▶ I bambini di età da 3 a 8 anni possono introdurre e prelevare alimenti dall'elettrodomestico, ma non devono pulirlo o installarlo.

Tenere lontani dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati.

▶ Impedire ai bambini di giocare con l'elettrodomestico.

In caso di perdite di gas refrigerante o altri gas infiammabili in prossimità dell'elettrodomestico, chiudere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione del frigorifero o di altri elettrodomestici.

▶ Si noti che l'elettrodomestico è impostato per il funzionamento in un intervallo ambiente specifico compreso tra 10 e 38°C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per un lungo periodo a una temperatura superiore o inferiore all'intervallo indicato.

▶ Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua.

▶ Non caricare eccessivamente i ripiani dello sportello. Lo sportello potrebbe deformarsi, il portabottiglie potrebbe fuoriuscire o l'elettrodomestico potrebbe rovesciarsi.

▶ Aprire e chiudere gli sportelli solo adoperando le maniglie. La distanza tra gli sportelli e tra gli sportelli e il comparto è molto limitata. Non allungare le mani in queste zone per evitare di schiacciarsi le dita. Aprire o chiudere gli sportelli del frigorifero solo quando non ci sono bambini nel raggio di movimento degli sportelli.

AVVERTENZA!

▶ Non conservare né utilizzare materiali esplosivi o corrosivi nell'elettrodomestico o nelle vicinanze.
Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide.
▶ Non riporre liquidi in bottiglie o lattine (né alcolici ad elevata gradazione), specialmente bevande gassate, nel congelatore, perché durante il congelamento potrebbero scoppiare.
Se la temperatura del congelatore è aumentata, controllare lo stato degli alimenti.
▶ Non impostare una temperatura inutilmente bassa nel comparto frigorifero. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare
▶ Non toccare i prodotti congelati con le mani bagnate (indossare i guanti). In particolare, non mangiare i ghiaccioli subito dopo averli tolti dal comparto congelatore. In caso contrario, potrebbe congelarsi la bocca e potrebbero formarsi vesciche da gelo. PRONTO SOCCORSO: collocare immediatamente la zona congelata sotto l'acqua fredda corrente. Non tirare via la zona congelata!
▶ Non toccare la superficie interna del comparto congelatore durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie.
In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.
▶ Non adoperare dispositivi elettrici all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Manutenzione / pulizia
Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione.
▶ Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

AVVERTENZA!

▶ Scollegare l'elettrodomestico tenendo la spina e non il cavo.
Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni, effettuare la pulizia con un detergente speciale per frigoriferi.
▶ Non raschiare via ghiaccio e brina con oggetti appuntiti. Non adoperare spray, riscaldatori elettrici (ad es. asciugacapelli) o altre fonti di calore per evitare danni ai componenti in plastica.
▶ Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.
▶ Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti.
▶ Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici.
▶ Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia.
▶ Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.
▶ Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.

Informazioni sul gas refrigerante

AVVERTENZA!

L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare perfettamente l'ambiente e non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodomestici. Informare l'assistenza clienti.

In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi tempestivamente a un oculista.

Uso previsto

Questo elettrodomestico è destinato al raffreddamento e al congelamento di alimenti. È stato progettato esclusivamente per l'uso in applicazioni domestiche e simili, ad es. zone cucina del personale in negozi, uffici e altri ambienti di lavoro; in fattorie, da clienti in hotel, motel e altri ambienti di tipo residenziale, nonché in bed-and-breakfast e attività di ristorazione. Non è destinato ad usi commerciali o industriali. Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e annullare la garanzia.

Norme e direttive e CE UK CA

Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate e le norme del Regno Unito che prevedono il marchio CE e UKCA.

Avviso

A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato. (HSW59F18DW*)

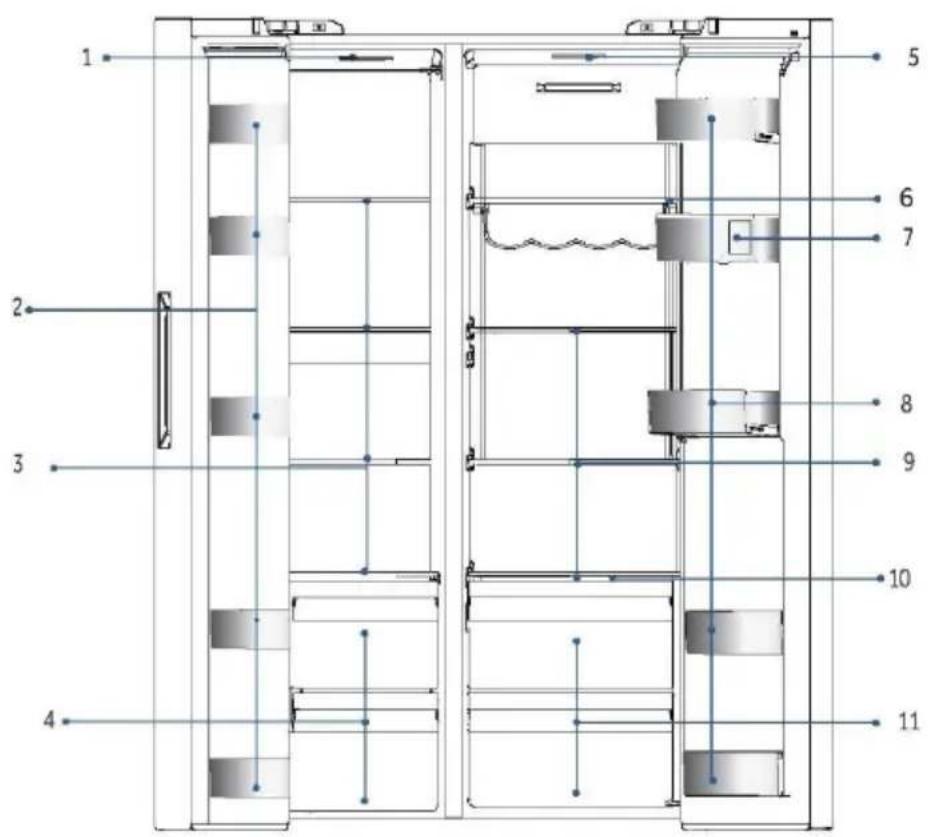

1 2 3 4 5 6 7 8 9 10 11

A: Comparto congelatore

1 Lampada da soffitto
2 Portabottiglie
3 Ripiani in vetro
4 Cassetti

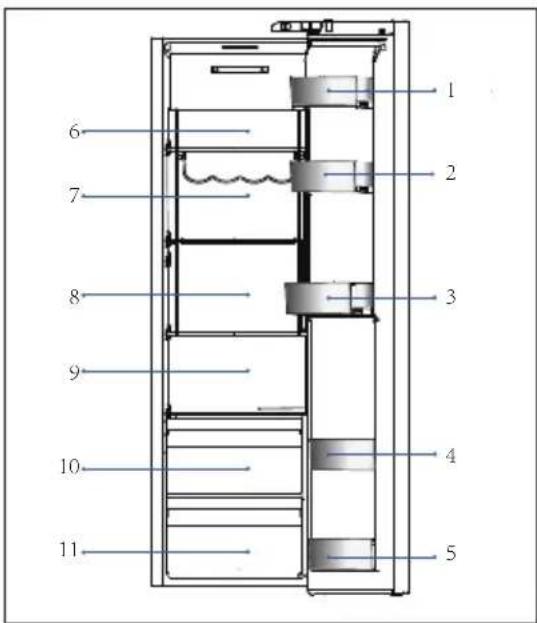

B: Comparto frigorifero
5 Lampada da soffitto
6 Portavini
7 Serbatoio dell'acqua
8 Portabottiglie
9 Ripiani in vetro
10 Piastra di copertura Wet zone
11 Cassetti

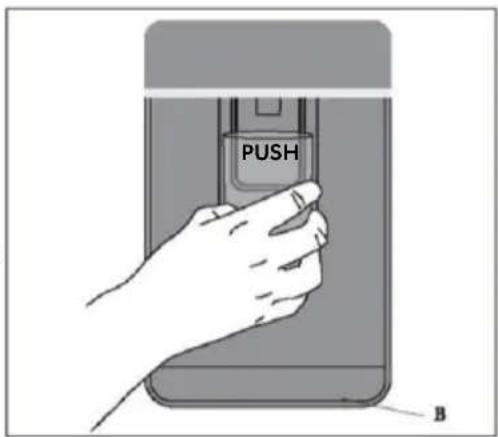

12 Erogatore

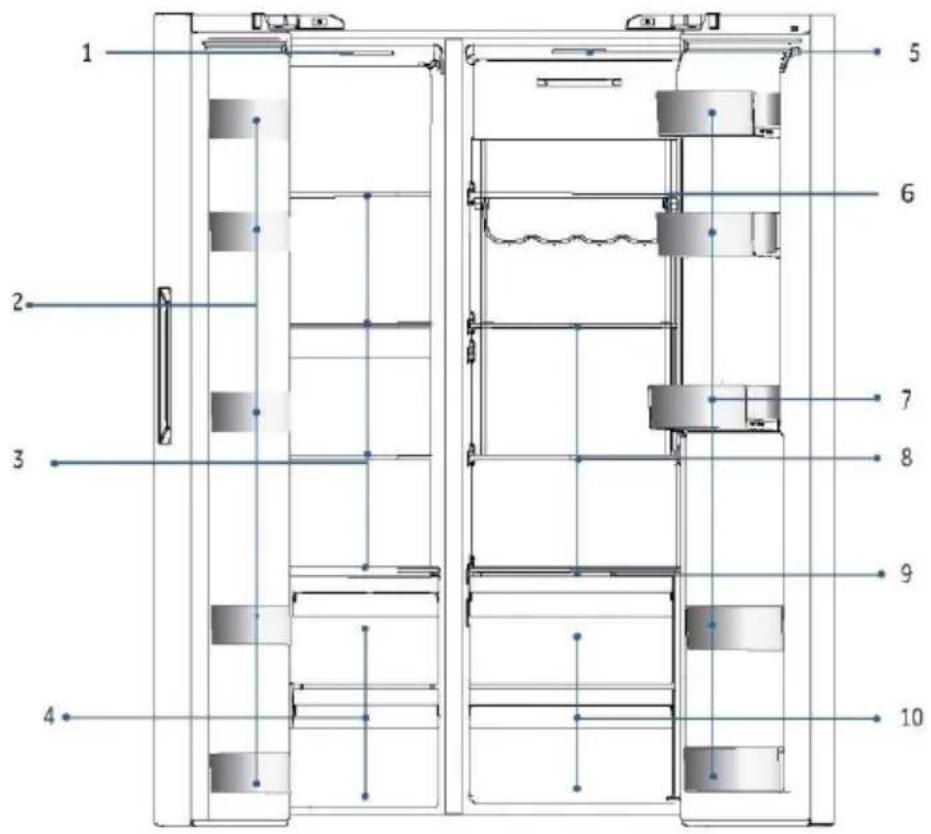

A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato. (HSW59F18DN*)

1 2 3 4 5 6 7 8 9 10

A: Comparto congelatore

1 Lampada da soffitto
2 Portabottiglie
3 Ripiani in vetro
4 Cassetti

B: Comparto frigorifero

5 Lampada da soffitto
6 Portavini
7 Portabottiglie
8 Ripiani in vetro
9 Piastra di copertura Wet zone
10 Cassetti

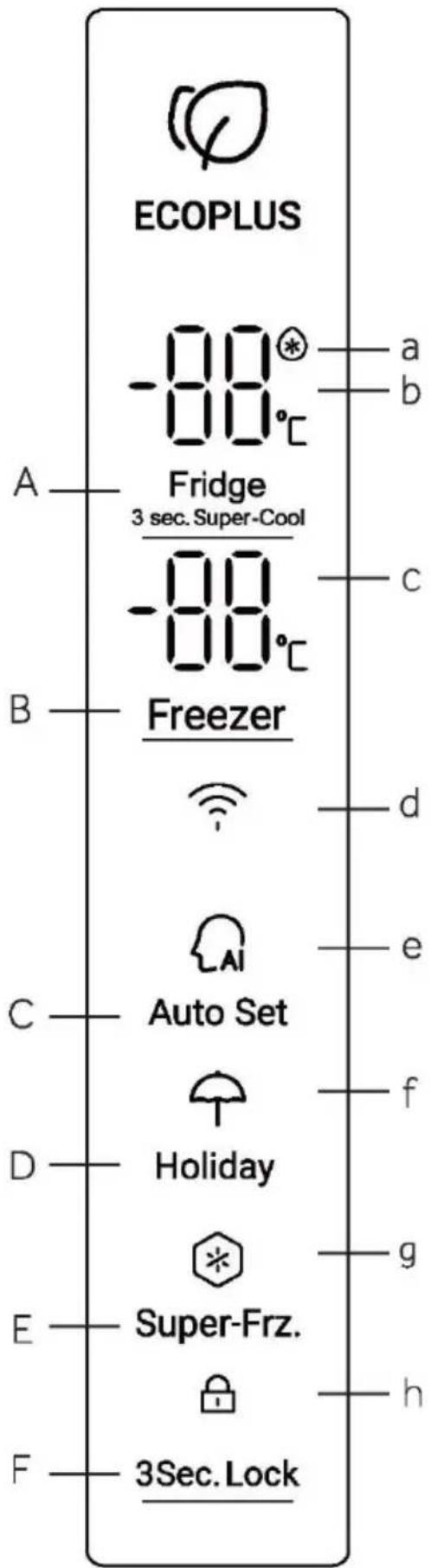

Pannello di controllo

Pulsanti:

A Selettore frigorifero
B Selettore congelatore
C Modalità Auto Set
D Modalità Holiday
E Modalità Super-Freeze
F Selettore blocco del pannello

Spie:

a Modalità Super-Cool
b Temperatura frigorifero
c Temperatura congelatore
d Modalità Wi-Fi
e Modalità Auto Set
f Modalità Holiday
g Modalità Super-Freeze
h Blocco del pannello

ECOPLUS -80°C a b A — Fridge 3 sec. Super-Cool -80°C c B — Freezer d C — Auto Set e f D — Holiday g E — Super-Frz. h F — 3Sec. Lock

Operazioni preliminari al primo utilizzo

Rimuovere tutti i materiali di imballo, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente.
▶ Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detersivo delicato prima di inserire gli alimenti.
Dopo l'installazione a livello e la pulizia, attendere almeno 2-5 ore prima di collegare l'elettrodomestico all'alimentazione elettrica. Vedere la sezione INSTALLAZIONE.
▶ Prima di caricare gli alimenti, preraffreddare i comparti con impostazioni elevate. La funzione Power-Freeze serve a raffreddare rapidamente i comparti.
La temperatura del frigorifero e del congelatore viene impostata automaticamente a 5 °C e -18 °C rispettivamente. Queste impostazioni sono quelle consigliate. È possibile, tuttavia, cambiare manualmente queste temperature. Vedere REGOLAZIONE DELLA TEMPERATURA.

Tasti a sensore

I tasti del pannello di controllo sono di tipo a sensore che rispondono quando vengono toccati lievemente con un dito.

Accensione e spegnimento dell'elettrodomestico

L'elettrodomestico entra in funzione non appena viene collegato all'alimentazione elettrica.

Le temperature visualizzate mostreranno le temperature impostate nel comparto. È possibile che sia attivo il blocco del pannello.

Avviso

Quando l'elettrodomestico viene acceso dopo averlo staccato dall'alimentazione elettrica, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 o

Svuotare l'elettrodomestico prima di spegnerlo. Per spegnere l'elettrodomestico, staccare il cavo di alimentazione dalla presa di corrente.

AVVISO

Alla prima accensione del frigorifero, l'indicatore si accende. La temperatura del frigo e del congelatore viene impostata automaticamente a 5 °C e -18 °C rispettivamente.

5.1. Primo utilizzo

Il display si accende quando il frigorifero viene collegato per la prima volta all'alimentazione. La temperatura predefinita per il comparto frigorifero è 5 °C, mentre quella del comparto congelatore è -18 °C. La spia della funzione Intelligence è accesa.

5.2. Blocco e sblocco del pannello

Blocco automatico:

Quando lo sportello del frigorifero e quello del congelatore sono chiusi e non si aziona alcun pulsante per 30 secondi, la luce del pannello si spegne automaticamente e il pannello è bloccato.

Blocco manuale:

Quando il pannello è sbloccato, premere il pulsante di blocco per 3 secondi; viene emesso un segnale acustico, l'indicatore di blocco si accende e il display è bloccato.

Premere per 3 secondi.

l'indicatore è acceso Il pannello è bloccato

Sblocco:

Quando il pannello è spento, aprendo uno sportello qualsiasi del frigorifero o toccando un pulsante qualsiasi sul pannello di controllo, il pannello si illumina. In questo momento il pannello è bloccato. Premendo il pulsante della funzione di blocco per 3 secondi, viene emesso un segnale acustico, l'indicatore di blocco si spegne e il pannello viene sbloccato.

Il pannello è acceso Aprire lo sportello o premere un pulsante qualsiasi

Tenere premuto per 3 secondi

L'indicatore è spento. Il pannello è sbloccato

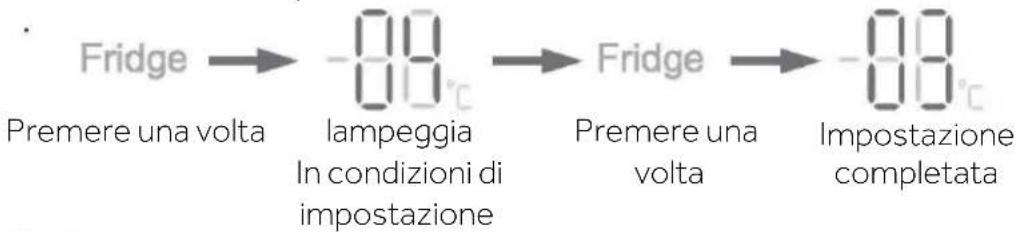

5.3. Regolazione della temperatura del frigorifero

1. Quando il pannello di controllo è sbloccato, premendo il "selettore frigorifero" viene emesso un segnale acustico e l'indicatore della temperatura del frigorifero lampeggia. Ora è possibile impostare la temperatura del frigorifero.
2. Quindi, a ogni pressione del selettore frigorifero, viene emesso un segnale acustico e l'impostazione diminuisce di 1. La sequenza di spostamento è a ciclo continuo, come ad esempio: "4°C / 3°C / 2°C / 1°C / 9°C / 8°C / 7°C / 6°C / 5°C / 4°C"

Avviso

L'elettrodomestico è preimpostato alla temperatura consigliata di 5 °C (frigorifero) e -18°C (congelatore). In condizioni ambientali normali non è necessario impostare la temperatura.

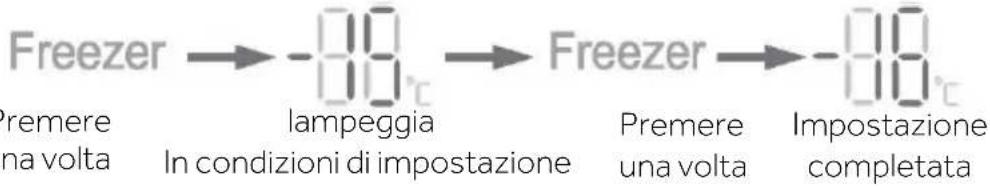

5.4. Regolazione della temperatura del congelatore

1. Quando il pannello di controllo è sbloccato, premendo il "selettore congelatore" viene emesso un segnale acustico. L'indicatore della temperatura del congelatore lampeggia. Ora è possibile impostare la temperatura del congelatore.
2. Quindi, ogni volta che si preme il selettore congelatore, viene emesso un segnale acustico e la temperatura diminuisce di 1. La sequenza di spostamento è a ciclo continuo, come ad esempio: "-18°C / -19°C / -20°C / -21°C / -22°C / -23°C / -24°C / -14°C / -15°C / -16°C / -17°C / -18°C".

Avviso

Se non viene premuto alcun pulsante entro 5 secondi, una volta impostata la temperatura verrà automaticamente confermata e salvata.

5.5. Auto Set

1. Quando il pannello di controllo è sbloccato, premendo il "selettore modalità Auto Set" viene emesso un segnale acustico. L'indicatore della modalità Auto Set è acceso. Si avvia la modalità Auto Set.
2. Quando l'indicatore della modalità Auto Set è acceso, premendo il relativo selettore viene emesso un segnale acustico, l'indicatore si spegne e la modalità Auto Set si chiude.

Auto Set

Premere una volta

Auto Set

Modalità Auto Set

Premere una volta

Modalità Auto Set

Avviso

▶ Quando la modalità Auto Set è attiva, non è possibile selezionare la temperatura del frigorifero e quella del congelatore. Quando si preme il selettore frigorifero o il selettore congelatore, l'indicatore della modalità Auto Set lampeggia emettendo un segnale acustico a indicare che l'operazione non è consentita. In modalità Auto set, se viene selezionata la funzione Fast Cool, Fast Freeze o Holiday, la modalità Auto Set viene disattivata e si chiude automaticamente.

5.6. Modalità Holiday

La modalità Holiday è progettata per i casi in cui il frigorifero non viene utilizzato per un lungo periodo. Quando la modalità Holiday è attiva, è possibile selezionare la temperatura del congelatore, mentre la temperatura del frigorifero viene impostata automaticamente su 17 °C, evitando così la comparsa di eventuali odori dovuti all'elevata temperatura in questo comparto e consentendo inoltre di risparmiare sul consumo energetico.

1. Quando il pannello di controllo è sbloccato, premendo il "selettore modalità Holiday" viene emesso un segnale acustico. L'indicatore della funzione Holiday è acceso. Si avvia la modalità Holiday.
2. Quando l'indicatore della modalità Holiday è acceso, premendo il selettore di questa modalità viene emesso un segnale acustico, l'indicatore si spegne e la modalità Holiday si chiude.

Holiday

premere una volta

Modalità Holiday

Holiday

premere una volta

off Modalità Holiday

Avviso

▶ Quando la modalità Holiday è attiva, non è possibile selezionare la temperatura del frigorifero. Quando si preme il selettore frigorifero, l'indicatore della modalità Holiday lampeggia emettendo un segnale acustico a indicare che l'operazione non è consentita. Prima di selezionare la modalità Holiday, svuotare il comparto frigorifero per evitare il deterioramento degli alimenti. Con la modalità Holiday attiva, non è possibile selezionare contemporaneamente le funzioni Intelligence e Fast Cool. Se viene selezionata la funzione Intelligence o la funzione Fast Cool, l'indicatore della modalità Holiday si spegne e la funzione si chiude automaticamente.

5.7. Modalità Super-Cool

1. Quando il pannello di controllo è sbloccato, premendo il "selettore frigorifero" per 3 secondi viene emesso un suono ronzante e l'indicatore Super Cool si illumina. La modalità Super-Cool si attiva.
2. Quando l'indicatore Super-Cool è acceso, premendo il selettore frigorifero per 3 secondi viene emesso un segnale acustico e l'indicatore Super-Cool si spegne. La modalità Super Cool si chiude
3. Quando la modalità Super-Cool è attiva, il frigorifero la disattiva automaticamente una volta raggiunta la condizione impostata. Per uscire manualmente dalla modalità Super-Cool e disattivarla, premere il selettore frigorifero per 3 secondi.

indicatore spento

tenere premuto 3 s. Super-Cool

indicatore acceso

tenere premuto 3 s. Super-Cool

indicatore spento

Avviso

Con la funzione Super-Cool attiva, non è possibile selezionare contemporaneamente la modalità Fuzzy e la modalità Holiday. Se viene selezionata la modalità Fuzzy o la modalità Holiday, l'indicatore Super-Cool si spegne e la modalità Super-Cool si chiude automaticamente. Spegnimento automatico: la funzione Super-Cool si disattiva automaticamente quando è attiva da più di 6 ore.

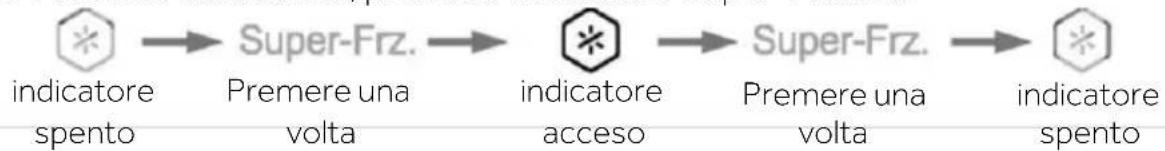

5.8. Modalità Super-Freeze

1. Quando il pannello di controllo è sbloccato, premendo il selettore Super-Freeze viene emesso un segnale acustico e l'indicatore si accende. Si avvia la modalità Super-Freeze.
2. Con l'indicatore Super-Freeze acceso, premendo il relativo selettore viene emesso un segnale acustico e l'indicatore si spegne. La modalità Super-Freeze si chiude.
3. Quando la modalità Super-Freeze è attiva, il frigorifero la disattiva automaticamente una volta raggiunta la condizione impostata. Per uscire manualmente dalla modalità Super-Freeze e disattivarla, premere il selettore Super-Freeze.

Avviso

La modalità Super-Freeze è concepita per preservare le sostanze nutritive degli alimenti nel comparto congelatore, poiché il congelamento avviene nel più breve tempo possibile. Se è necessario congelare una grande quantità di cibo in una sola vo si consiglia di impostare la modalità Super-Freeze con 24 ore di anticipo per raggiungere una temperatura più bassa nel comparto congelatore prima di introdurre gli alimenti. In questa condizione, la velocità di congelamento nel comparto congelato aumenta e gli alimenti possono essere congelati rapidamente, preservandone in questo modo i valori nutrizionali e facilitandone la conservazione.

Nella condizione Super-Freeze, se si desidera scegliere la funzione Intelligence l'indicatore Super-Freeze si spegne e la modalità Super-Freeze si chiude automaticamente.

Spegnimento automatico: la funzione Super-Freeze si disattiva automaticamente dopo 50 ore. A questo punto, l'elettrodomestico riprende a funzionare con la temperatura impostata precedentemente.

5.9. Modalità Wi-Fi

1. Quando il frigorifero si connette per la prima volta all'alimentazione, l'icona del Wi-Fi lampeggia ed entra automaticamente in modalità di configurazione.
2. Nello stato sbloccato o bloccato, premendo il pulsante Auto Set per 3 secondi verrà emesso un segnale acustico singolo a indicare l'accesso alla modalità di configurazione.
3. Per completare la configurazione del Wi-Fi, consultare la guida rapida, scaricare l'app e seguire le istruzioni.

premere per 3 secondi lampeggia

5.10. Allarme apertura sportello

Quando il tempo di apertura dello sportello è troppo lungo o lo sportello non è chiuso, il frigorifero emette un segnale acustico a intervalli prestabiliti per ricordare all'utente di chiudere lo sportello in tempo.

5.11. Risparmio energetico del pannello di controllo

Se per 30 secondi non viene effettuata alcuna operazione sul pannello di controllo, questo si spegne automaticamente e si blocca, risparmiando energia. Quando si preme il pulsante della funzione di blocco o si apre uno sportello, il pannello di controllo si illumina.

5.12. Funzione di memoria per interruzione di corrente

Allo spegnimento del frigorifero, viene memorizzato lo stato di funzionamento momentaneo dell'interruzione di corrente. Dopo la riaccensione, la funzione si baserà ancora sull'impostazione attiva prima dello spegnimento.

Attenzione: la funzione di blocco non viene memorizzata. Dopo aver riacceso il frigorifero, il pannello di controllo avvia l'autocontrollo, l'indicatore della funzione di blocco si spegne e il frigorifero viene sbloccato.

SUGGERIMENTO PER LA CONSERVAZIONE DI ALIMENTI FRESCHI

Conservazione nel comparto frigorifero

1. Mantenere nel frigorifero una temperatura inferiore a 5 °C.
2. Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente prima di conservarli nell'elettrodomestico.
3. Lavare e asciugare gli alimenti prima di conservarli nel frigorifero.
4. Per evitare alterazioni dell'odore o del sapore, sigillare adeguatamente gli alimenti da conservare.
5. Non conservare alimenti in quantità eccessiva. Per un raffreddamento migliore e più omogeneo, lasciare spazio tra gli alimenti per consentire il passaggio dell'aria fredda.
6. È preferibile conservare nella parte anteriore del ripiano gli alimenti consumati quotidianamente.
7. Lasciare spazio tra gli alimenti e le pareti interne, per facilitare il passaggio dell'aria. In particolare, non riporre alimenti a contatto con la parete posteriore, perché potrebbero congelarsi. Evitare il contatto diretto degli alimenti (specialmente se oleosi o acidi) con il rivestimento interno, poiché l'olio e l'acido possono corroderlo. Pulire immediatamente lo sporco oleoso o acido.
8. Scongelare gli alimenti surgelati nel comparto frigorifero. In questo modo, è possibile utilizzare gli alimenti congelati per ridurre la temperatura nel comparto e risparmiare energia.
9. Il processo di invecchiamento di frutta e verdura come zucchine, meloni, papaia, banane, ananas ecc. può essere accelerato nel frigorifero. Per tale motivo, è sconsigliabile conservare questi alimenti nel frigorifero. Un breve periodo di conservazione in frigorifero, tuttavia, può accelerare la maturazione di frutti molto acerbi. Conservare a temperatura ambiente anche cipolle, aglio, zenzero e altri tuberi.
10. Eventuali odori sgradevoli all'interno del frigorifero indicano che qualcosa si è rovesciato ed è necessario pulire l'elettrodomestico. Vedere CURA E PULIZIA.
11. È preferibile collocare alimenti diversi in aree diverse, a seconda delle loro proprietà:

1-Burro, formaggi, ecc.
2-Uova, cibo in scatola, spezie, ecc.
3/4/5-Bevande e bibite imbottigliate.
6-Cibi in salamoia, cibo in scatola, ecc.
7/8-Carne, pesce, alimenti crudi.
9-Lattine, latticini, ecc.
10-Frutta, verdura, lattuga, ecc.
11-Carne cotta, salsicce ecc.

1 2 3 4 5 6 7 8 9 10 11

SUGGERIMENTO PER LA CONSERVAZIONE DI ALIMENTI FRESCHI

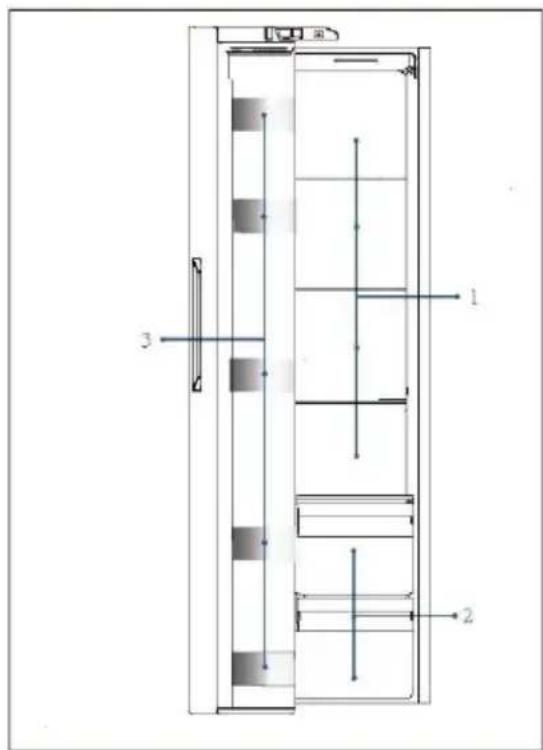

Conservazione nel vano congelatore

1. Nel congelatore mantenere la temperatura di -18 °C.
2. Attivare la funzione Super-Freeze 24 ore prima di congelare altri alimenti; per alimenti in quantità limitata, bastano 4-6 ore.
3. Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente prima di conservarli nel comparto congelatore.
4. Gli alimenti tagliati in piccole porzioni si congelano e si scongelano più rapidamente. Il peso consigliato per ogni porzione è inferiore a 2,5 kg.
5. È preferibile confezionare gli alimenti prima di collocarli nel congelatore. Per evitare che i sacchetti si attacchino tra loro, la parte esterna della confezione deve essere asciutta. I materiali per il confezionamento devono essere inodori, ermetici, non velenosi e non tossici.
6. Per evitare di superare la scadenza dei periodi di conservazione, annotare sulla confezione la data di congelamento, il limite di tempo e il nome dell'alimento in base ai periodi di conservazione dei vari alimenti.
7. AVVERTENZA!: Acidi, alcali, sale ecc. potrebbero corrodere la superficie interna del congelatore. Non collocare alimenti contenenti tali sostanze (ad es. pesce di mare) a contatto diretto con la superficie interna. Eliminare immediatamente l'acqua salata dal congelatore.
8. Non superare i tempi di conservazione degli alimenti consigliati dai produttori. Estrarre dal congelatore solo la quantità di alimenti necessaria.
9. È preferibile collocare alimenti diversi in aree diverse, a seconda delle loro proprietà:

1-Articoli più leggeri come gelati, verdure, pane, ecc.
2-Porzioni di cibo abbondanti/più pesant come tagli di carne da cuocere
3-Pizza, etc.

Erogatore dell'acqua (HSW59F18DW\*)

L'erogatore dell'acqua consente il prelievo di acqua potabile fredda.

Prima di utilizzare il serbatoio dell'acqua per la prima volta, è necessario pulirlo (v. Cura e pulizia).

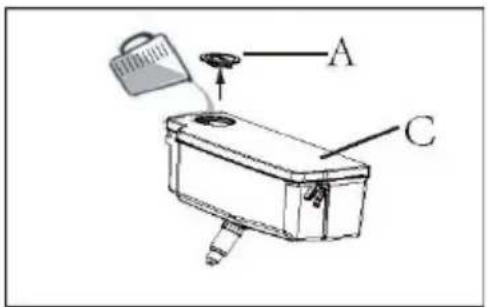

Mettere l'acqua nel serbatoio dell'acqua

AVVERTENZA!

Utilizzare solo acqua potabile.

1. Accertarsi che il serbatoio dell'acqua sia inserito correttamente (v. Dotazioni).
2. Aprire il tappo (A) e versare acqua fresca potabile nel serbatoio dell'acqua.
3. L'acqua versata nel serbatoio non deve superare il livello MAX dell'acqua, poiché potrebbe fuoriuscire all'apertura e alla chiusura dello sportello.
4. Serrare il tappo (A) per chiudere il serbatoio dell'acqua.

Prima di riempire il serbatoio dell'acqua, svuotare l'acqua rimanente e pulire il serbatoio Se l'acqua non deve essere erogata per un lungo periodo di tempo, svuotare il serbatoio dell'acqua, pulirlo e inserirlo nuovamente.

Il coperchio (C) del serbatoio dell'acqua serve anche per risparmiare energia. Se l'acqua non sarà erogata per un lungo periodo di tempo, installare comunque il coperchio per migliorare l'isolamento e risparmiare energia.

Prelievo dell'acqua dall'erogatore

1. Posizionare un bicchiere sotto l'uscita dell'acqua, con il bordo superiore in corrispondenza dell'apposito segno.
2. Spingere delicatamente il bicchiere contro la leva dell'erogatore dell'acqua.

Per evitare che l'acqua trabocchi, allineare il bicchiere all'erogatore.

PUSH B

AVVISO: CONSERVAZIONE

1. Per ottimizzare il raffreddamento, lasciare uno spazio libero di almeno 10 mm tra gli alimenti e il sensore.
2. Per ottimizzare il raffreddamento, lasciare libero il cassetto più in basso nell'elettrodomestico quando è in funzione.
3. Gli alimenti che contengono ghiaccio (come il gelato) devono essere conservati all'interno del comparto congelatore invece che nei portabottiglie. Gli sbalzi di temperatura a cui sono esposti i portabottiglie, dovuti all'apertura e alla chiusura dello sportello, possono scongelare gli alimenti.
4. Consumare rapidamente gli alimenti scongelati. Gli alimenti scongelati non possono essere ricongelati, a meno che non vengano cotti.
5. Non caricare troppi alimenti freschi nel vano congelatore. Fare riferimento alla capacità di congelamento del congelatore - Vedere DATI TECNICI o controllare i dati sulla targhetta.
6. Gli alimenti possono essere conservati nel congelatore a una temperatura di almeno -18°C per 2-12 mesi, a seconda delle loro proprietà (ad es. carne: 3-12 mesi, verdure: 6-12 mesi)
7. Quando si congelano alimenti freschi, evitare che entrino a contatto con alimenti già congelati. In caso contrario, potrebbero scongelarsi.
8. Scongelare gli alimenti congelati in frigorifero. In questo modo, è possibile utilizzare gli alimenti congelati per ridurre la temperatura nel comparto e risparmiare energia

Quando si conservano alimenti surgelati, attenersi alle linee guida indicate di seguito:

1. Per il tempo di conservazione degli alimenti, attenersi sempre alle linee guida dei produttori. Non ignorare queste linee guida!
2. Ridurre il più possibile il tempo tra l'acquisto e la conservazione per preservare la qualità degli alimenti.
3. Acquistare alimenti congelati che devono essere conservati a una temperatura di -18 °C o inferiore.
4. Evitare di acquistare alimenti con ghiaccio o brina sulla confezione, in quanto potrebbero essere stati parzialmente scongelati e ricongelati; l'aumento della temperatura riduce la qualità degli alimenti.

Suggerimenti per il risparmio energetico

Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE).
Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta.
▶ Funzioni come POWER-FREEZE consumano più energia.
Attendere che gli alimenti caldi si raffreddino prima di collocarli nell'elettrodomestico.
▶ Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile.
▶ Per evitare ostruzioni del flusso d'aria, non riempire eccessivamente l'elettrodomestico.
▶ Evitare l'ingresso di aria nelle confezioni di alimenti.
▶ Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre perfettamente.
▶ Scongelare gli alimenti surgelati nel comparto frigorifero.
Per ottimizzare il risparmio energetico, lasciare i cassetti, i contenitori per gli alimenti e i ripiani nelle posizioni di fabbrica e collocare gli alimenti il più possibile distanti tra loro senza ostruire l'uscita del condotto.

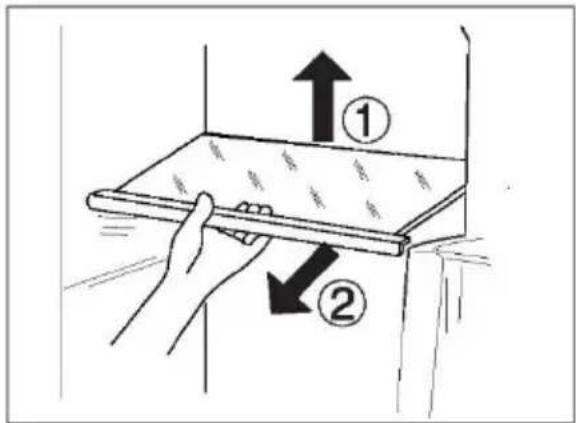

Ripiani regolabili

1. L'altezza dei ripiani può essere regolata in base alle esigenze.
2. Per spostare un ripiano, rimuoverlo sollevandone il bordo posteriore ① ed estrarlo ②.
3. Per reinstallarlo, collocarlo sulle alette su entrambi i lati e spingerlo dentro fino in fondo in modo che la parte posteriore del ripiano sia fissata all'interno delle feritoie laterali

Accertarsi che tutte le estremità del ripiano siano a livello.

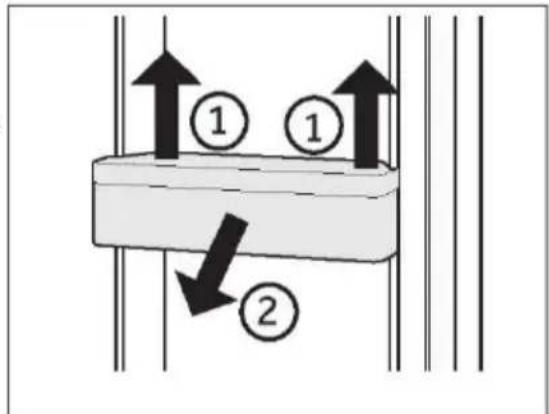

Portabottiglie/Cassetti incassati nello sportello rimovibili

1. I portabottiglie/cassetti incassati nello sportello possono essere rimossi per essere puliti:
2. Tenere con le mani entrambi i lati del cassetto incassato/portabottiglie, sollevarlo ① ed estrarlo ②.
3. Per inserire il portabottiglie/cassetto incassato nello sportello, seguire la procedura inversa.

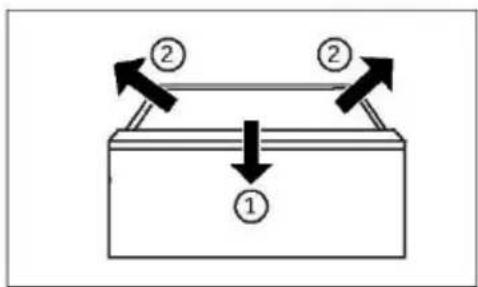

Per rimuovere il cassetto, estrarlo al massimo ①, sollevarlo e toglierlo ②.

Per inserire il cassetto, seguire la procedura inversi

Serbatoio dell'acqua rimovibile (HSW59F18DW\*)

Il serbatoio dell'acqua può essere rimosso per la pulizia.

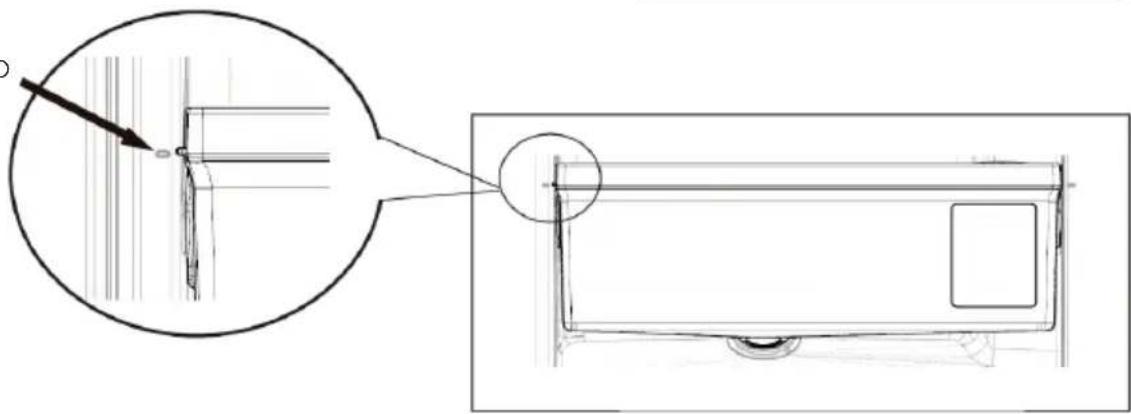

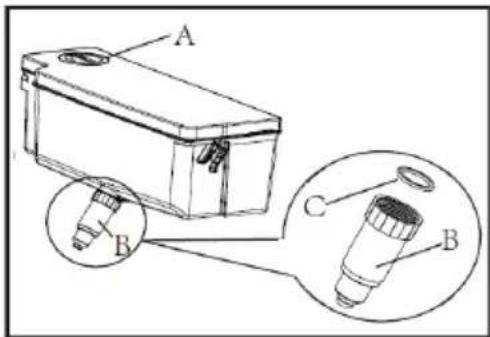

Installare il serbatoio dell'acqua (HSW59F18DW\*)

Prima di installare il serbatoio dell'acqua, assicurarsi che il coperchio sia ben chiuso!

Individuare e inserire la sezione di scarico dell'acqua (B) nel foro sullo sportello del frigorifero. Spingere il serbatoio dell'acqua e allineare il relativo indicatore di posizione al segno di riferimento sul lato dello sportello (come mostrato nella figura).

A B C B

Allineamento

Avviso: Serbatoio dell'acqua

Assicurarsi che il beccuccio sia saldamente avvitato al serbatoio dell'acqua e che l'O-ring bianco (C) sia in posizione.

Se il serbatoio dell'acqua non è inserito correttamente, potrebbe gocciolare acqua dal collegamento. Non applicare una forza eccessiva per rimuovere o installare il serbatoio dell'acqua, altrimenti potrebbe danneggiarsi.

AVVERTENZA!

Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettrodomestico.

Pulizia

Pulire l'elettrodomestico quando è vuoto o contiene pochi alimenti.

Per una corretta manutenzione e per evitare cattivi odori degli alimenti conservati, pulire l'elettrodomestico ogni quattro settimane.

AVVERTENZA!

Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acic alcaline. Per evitare danni, effettuare la pulizia con un detergente speciale per frigoriferi.
▶ Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia.
▶ Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.
▶ Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.
▶ Non toccare la superficie interna del comparto congelatore, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie.
Se la temperatura aumenta, controllare lo stato degli alimenti congelati.

▶ Tenere sempre pulita la guarnizione dello sportello.
▶ Pulire l'interno e l'alloggiamento dell'elettrodomestico con una spugna imbevuta di acqua calda e detergen neutro.

1. Strofinare l'interno e l'esterno del frigorifero (compresi la guarnizione dello sportello, il cassetto incassato nello sportello, i ripiani di vetro, i comparti ecc.) con u panno morbido o una spugna imbevuta di acqua calo (è possibile aggiungere un detergente neutro).

2. In presenza di liquidi versati, rimuovere tutte le parti contaminate, sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.

3. In caso di versamenti di alimenti cremosi (ad es. panna o gelato sciolto), rimuovere tutte le parti contaminate, lasciarle un po' di tempo in acqua calda a circa 40 °C, poi sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.
4. Nel caso in cui rimangano intrappolati piccoli oggetti all'interno del frigorifero (tra i ripiani o i cassetti), toglierli con una spazzolina morbida. Se non si riesce a raggiungere l'oggetto, rivolgersi all'assistenza Haier.

▶ Sciacquare e asciugare con un panno morbido.
▶ Non lavare i componenti dell'elettrodomestico in lavastoviglie.
Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

Sbrinamento

Lo sbrinamento dei comparti frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.

Sostituzione delle lampade a LED

AVVERTENZA!

La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell'assistenza autorizzato.

La lampada utilizza una sorgente luminosa a LED che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti. V. ASSISTENZA CLIENTI.

La sorgente luminosa (solo LED) può essere sostituita esclusivamente da un elettricista professionista.

Questo prodotto contiene una fonte luminosa con efficienza energetica di classe G.

Comparto	Tensione	Classe di efficienza energetica	Modello
Frigorifero	12 V	G	HSW59F18DW*
Congelatore	12 V	G	HSW59F18DN*

Inutilizzo per lunghi periodi

Se l'elettrodomestico non verrà adoperato per lunghi periodi e non verrà utilizzata la funzione Holiday per il frigorifero:

▶ Estrarre gli alimenti.
▶ Scollegare il cavo di alimentazione.
▶ Pulire l'elettrodomestico come descritto in precedenza.
▶ Lasciare aperti gli sportelli per evitare la produzione di cattivi odori all'interno.

AVVISO

Spegnere l'elettrodomestico solo se è strettamente necessario.

Spostamento dell'elettrodomestico

1. Togliere tutti gli alimenti e staccare la spina dell'elettrodomestico.
2. Fissare con nastro adesivo i ripiani e gli altri componenti mobili presenti nel frigorifero e nel congelatore.
3. Non inclinare il frigorifero oltre 45°, altrimenti il sistema di refrigerazione potrebbe danneggiarsi.

AVVERTENZA!

▶ Non sollevare l'elettrodomestico tenendolo per le maniglie dello sportello.
▶ Non collocare mai l'elettrodomestico orizzontalmente a terra.

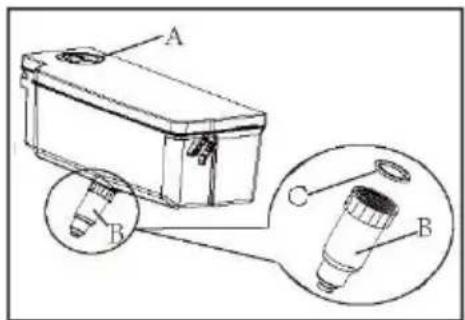

Serbatoio dell'acqua (HSW59F18DW\*)

1. Estrarre il serbatoio dell'acqua dall'elettrodomestico.
2. Rimuovere il coperchio (A).
3. Svitare il beccuccio erogatore (B).
4. Pulire il serbatoio e il beccuccio erogatore con acqua calda e detersivo liquido per i piatti. Risciacquare accuratamente per eliminare tutto il sapone.
5. Montare l'erogatore (B) e fare attenzione che sia ben avvitato al serbatoio dell'acqua e che l'O-ring bianco (C) sia in posizione.
6. Chiudere il coperchio (A) e collocare nuovamente il serbatoio nell'elettrodomestico.

Avviso: Serbatoio dell'acqua

Se il serbatoio dell'acqua non è inserito correttamente, potrebbe gocciolare acqua dal collegamento.

Non applicare una forza eccessiva per rimuovere o installare il serbatoio dell'acqua altrimenti potrebbe danneggiarsi.

Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI.

AVVERTENZA!

Prima di effettuare la manutenzione, spegnere l'elettrodomestico e staccare la spina dalla presa di corrente.
La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli.
Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

Problema	Causa possibile	Soluzione possibile
Il compressore non funziona.	La spina non è collegata alla presa di corrente.L'elettrodomestico sta effettuando il ciclo di sbrinamento	Collegare la spina alla presa di corrente.Ciò è normale per lo sbrinamento automatico
L'elettrodomestico si aziona frequentemente o per un periodo di tempo troppo lungo.	La temperatura interna o esterna è troppo elevata.L'elettrodomestico è rimasto spento per un certo periodo di tempo.Uno sportello dell'elettrodomestico non è chiuso ermeticamente.Lo sportello è stato aperto troppo spesso o troppo a lungo	In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo.Il raffreddamento completo dell'elettrodomestico normalmente richiede 8-12 ore.Chiudere lo sportello o il cassetto e accertarsi che l'elettrodomestico sia a livello e che gli alimenti o i contenitori non urtino lo sportello.Non aprire lo sportello o il cassetto troppo spesso.
	L'impostazione della temperatura del comparto congelatore è troppo bassa.La guarnizione dello sportello è sporca, usurata, danneggiata o inadeguata.Non è garantita la circolazione dell'aria necessaria.	Scegliere un'impostazione della temperatura più alta fino quando la temperatura del frigorifero è soddisfacente. Per stabilizzare la temperatura de frigorifero occorrono 24 ore.Pulire la guarnizione dello sportello o del cassetto o farla sostituire dall'assistenza clienti.Garantire un'adeguata ventilazione.
L'interno del frigorifero è sporco e/o si sentono cattivi odori.	L'interno del frigorifero deve essere pulito.In frigorifero vengono conservati alimenti che producono un odore intenso.	Pulire la parte interna del frigorifero.Avvolgere completamente gli alimenti.
L'elettrodomestico emette suoni anomali.	L'elettrodomestico non è a livello.L'elettrodomestico urta qualche oggetto vicino.	Regolare i piedini per collocare l'elettrodomestico a livello.Rimuovere gli oggetti attorno all'elettrodomestico.
La temperatura nell'elettrodomestico non è sufficientemente bassa.	La temperatura impostata è troppo alta.Sono stati collocati alimenti troppo caldi.Sono stati collocati troppi alimenti contemporaneamente.Gli alimenti sono troppo vicini tra loro.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.	Reimpostare la temperatura.Gli alimenti devono essere sempre raffreddati prima di conservarli.Non conservare troppi alimenti.Lasciare spazio tra i vari alimenti per consentire il passaggio del flusso d'aria.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.
La temperatura nell'elettrodomestico è troppo bassa.	La temperatura impostata è troppo bassa.La funzione Super-Frz/Super-Cool è attiva o rimane attiva troppo a lungo.	Reimpostare la temperatura.Disattivare la funzione Super-Frz/Super-Cool
Formazione di umidità all'interno del comparto frigorifero.	Il clima è troppo caldo e troppo umido.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.Contenitori per alimenti o liquidi rimasti aperti.	Aumentare la temperatura.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.Lasciare raffreddare gli alimenti caldi a temperatura ambiente coprire cibi e liquidi.
Accumulo di umidità sulla superficie esterna del frigorifero o tra gli sportelli e il cassetto.	Il clima è troppo caldo e troppo umido.Lo sportello non è chiuso ermeticamente. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa.	Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce.Accertarsi che lo sportello o il cassetto sia chiuso bene.
Presenza di molto ghiaccio e brina nel comparto congelatore.	Gli alimenti non sono stati confezionati adeguatamente.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.Le guarnizioni dello sportello o del cassetto sono sporche, usu rate, danneggiate o inadeguateQualcosa all'interno impedisce la chiusura corretta dello sportello o del cassetto.	Confezionare sempre gli alimenti.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.Pulire la guarnizione dello sportello o del cassetto op- pure sostituirla.Risistemare i ripiani, i cassetti incassati nello sportello o i contenitori interni per con- sentire la chiusura dello sportello o del cassetto.
I lati del comparto e la striscia dello sportello si riscaldano.	-	È normale.
L'elettrodomestico emette suoni anomali.	L'elettrodomestico non è a livello.L'elettrodomestico urta qual- che oggetto vicino.	Regolare i piedini per collocare l'elettrodomestico a livello.Rimuovere gli oggetti attorno all'elettrodomestico.
Si sente un lieve rumore, simile a quello dell'acqua che scorre.	-	È normale.
Viene emesso un allarme acustico.	Lo sportello del comparto frigorifero è aperto.	Chiudere lo sportello.
Viene emesso un lieve sibilo.	È in funzione il sistema anticondensa	Ciò evita la formazione di condensa ed è normale
L'illuminazione interna o il sistema di raffreddamento non funziona.Perdite o gocciolamenti d'acqua dal beccuccio dell'erogatore dell'acqua.	La spina non è collegata alla presa di corrente.Problema della fonte di alimentazione.La lampada a LED è fuori uso.Il serbatoio dell'acqua non è installato correttamenteIl beccuccio dell'erogatore dell'acqua non è avvitato sal-damente al serbatoio.Nell'erogatore dell'acqua non è presente l'O-ring in silicone bianco.	Collegare la spina alla presa di corrente.Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale.Chiamare l'assistenza per la sostituzione.Rimontare il serbatoio dell'ac-qua nello sportello del frigori-fero, accertandosi che sia spinto a fondo nello sportello.L'erogatore dell'acqua è avvi-tato saldamente al serbatoio dell'acqua.Prima di montare l'erogatore sul serbatoio dell'acqua, veri-ficare che sia dotato di un O-ring in silicone bianco all'e-stremità del serbatoio.

Per rivolgersi all'assistenza tecnica, visitare il nostro sito web:

https://corporate.haier-europe.com/en/

Nella sezione "sito Web", scegliere la marca del proprio prodotto e il proprio paese. Si aprirà il sito Web specifico contenente il numero di telefono e il modulo per contattare l'assistenza tecnica.

Interruzione della corrente

In caso di interruzione della corrente, gli alimenti dovrebbero rimanere freddi in maniera sicura per circa 5 ore. Durante un'interruzione prolungata della corrente, soprattutto in estate, attenersi ai suggerimenti seguenti:

▶ Limitare al massimo l'apertura dello sportello o del cassetto.
In caso di interruzione della corrente, non collocare altri alimenti nell'elettrodomestico.
Se viene fornito un preavviso di interruzione della corrente di durata superiore a 5 ore, produrre un po' di ghiaccio e collocarlo nella parte superiore del comparto frigorifero.
Dopo l'interruzione della corrente, è indispensabile controllare immediatamente gli alimenti.
▶ Siccome la temperatura nel frigorifero aumenta durante un'interruzione della corrente o in caso di altri guasti, il periodo di conservazione e la commestibilità degli alimenti si riducono. Per evitare rischi per la salute, gli alimenti che si scongelano devono essere immediatamente consumati oppure cotti e ricongelati (se possibile).

AVVISO: Funzione di memoria durante un'interruzione di corrente

Al ripristino della corrente, l'elettrodomestico riprende il funzionamento in base alle impostazioni precedenti.

Disimballo

AVVERTENZA!

L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone.
Tenere fuori dalla portata dei bambini tutti i materiali di imballaggio e smaltirli nel rispetto dell'ambiente.
▶ Estrarre l'elettrodomestico dall'imballo.
▶ Togliere tutti i materiali di imballo.

Condizioni ambientali

La temperatura ambiente deve essere sempre compresa tra 10 e 38 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento.

• Temperata estesa (SN): questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 10 °C e 32 °C;
• Temperata (N): questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 16 °C e 32 °C;
• Subtropicale (ST): questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 16 °C e 38 °C;

Spazio consigliato

Spazio consigliato quando la porta è aperta:

Sezione di ventilazione

Per ottenere una ventilazione sufficiente dell'elet- trodomestico per motivi di sicurezza, attenersi alle indicazioni sulle sezioni di ventilazione.

10 cm 10 cm 10 cm

AVVISO

Per gli elettrodomestici a libera installazione: questo elettrodomestico non è progettato per l'installazione a incasso.

Allineamento dell'elettrodomestico

Installare l'elettrodomestico su una superficie solida e piana.

1. Inclinare lievemente all'indietro l'elettrodomestico (Fig.7).
2. Regolare i piedini sul livello desiderato. Assicurarsi che la distanza dal muro sui lati delle cerniere sia di almeno 10 cm.
3. La stabilità può essere verificata spingendo diagonalmente l'elettrodomestico a destra e a sinistra. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione posteriore facilita la chiusura degli sportelli.

1. max 45° 2. 3. Fig. 7

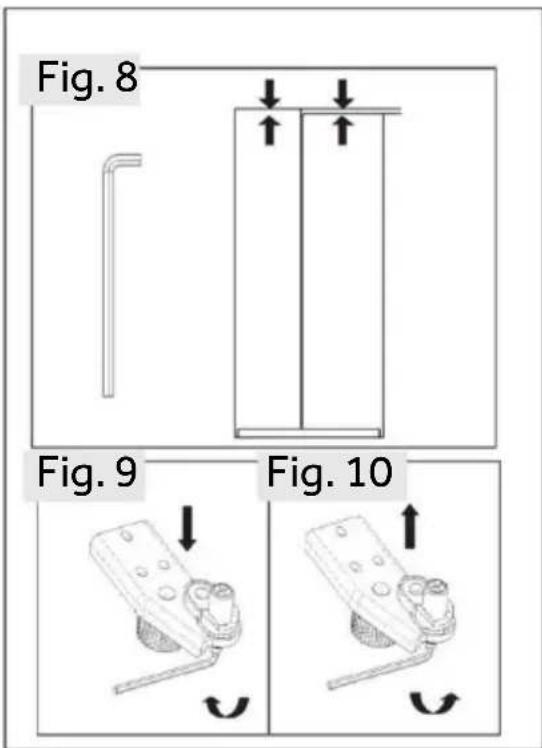

Regolazione precisa degli sportelli

Se gli sportelli non sono ancora a filo dopo averli l vellati tramite i piedini, è possibile rimediare a que sta discrepanza ruotando l'albero di sollevament delle cerniere nell'angolo in basso a destra dello sportello del frigorifero con una chiave (Fig.8)

Ruotare in senso orario l'albero di sollevamento con la chiave per abbassare l'altezza dello sportello (Fig.9).

Ruotare in senso antiorario l'albero di sollevamer con la chiave fino all'altezza dello sportello (Fig.10)

Fig. 8 Fig. 9 Fig. 10

AVVERTENZA!

Non regolare eccessivamente l'albero di sollevamento delle cerniere a un'altezza che potrebbe farlo uscire dalla sua posizione di blocco originale (intervallo di altezza regolabile: 3 mm).

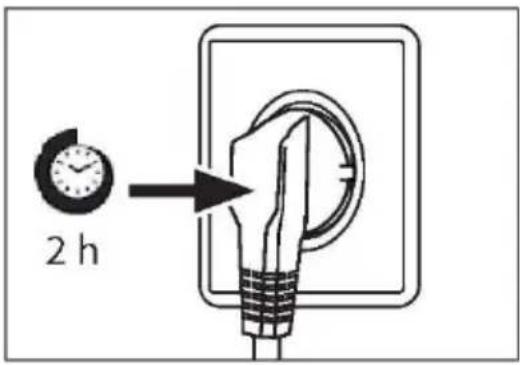

2 h

Tempo di attesa

L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Questo olio può percorrere il sistema di tubazioni chiuse durar il trasporto. Prima di collegare l'elettrodomestic all'alimentazione elettrica, attendere almeno 2 ore modo che l'olio torni nella capsula.

Collegamento elettrico

Prima di ogni collegamento, effettuare i seguenti controlli:

▶ La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta.
▶ La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe.
▶ La spina e la presa di corrente sono compatibili.

Collegare la spina a una presa domestica installata correttamente.

AVVERTENZA!

Per evitare rischi, i cavi di alimentazione danneggiati devono essere sostituiti dall'assistenza clienti (v. scheda di garanzia).

Rimozione e installazione degli sportelli

Nel caso in cui sia necessario rimuovere gli sportelli dell'elettrodomestico, seguire le istruzioni di rimozione e installazione riportate di seguito.

AVVERTENZA!

Prima di effettuare qualsiasi operazione, spegnere l'elettrodomestico e staccare la spina dalla presa di corrente.
L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone.
▶ Non inclinare l'elettrodomestico di oltre 45° né posizionarlo orizzontalmente sul pavimento.
Durante questi passaggi, lo sportello potrebbe cadere e ferire le persone oppure danneggiarsi; prestare maggiore attenzione durante la rimozione e l'installazione degli sportelli.

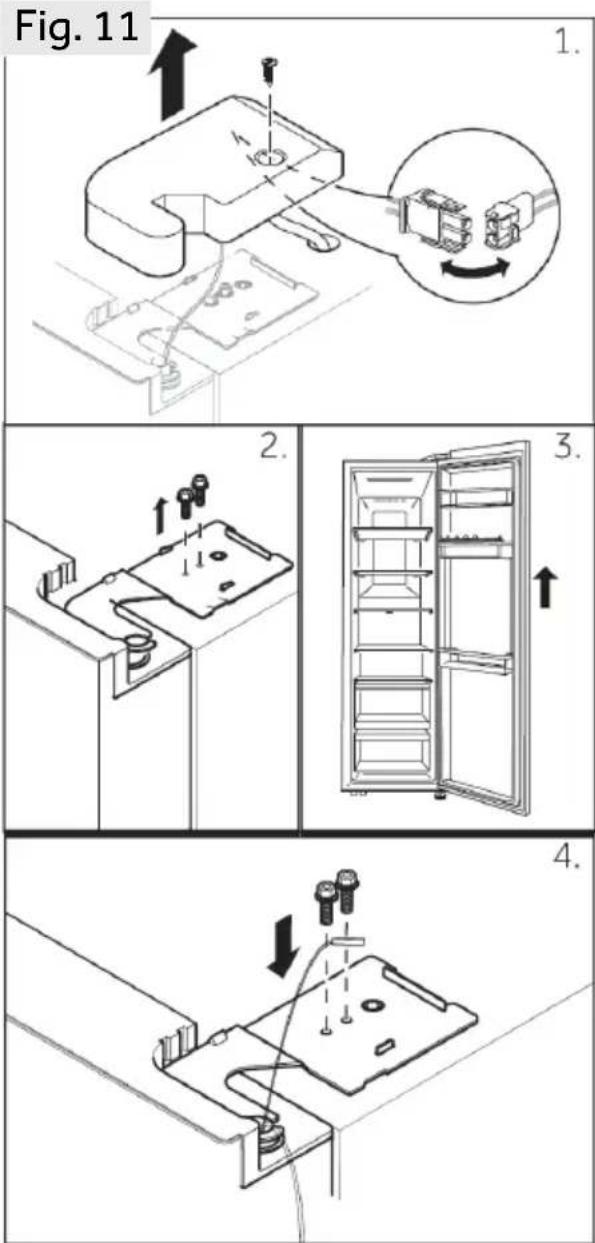

Fig. 11 1. 2. 3. 4.

1. Svitare la vite di copertura della cerniera e rimuovere la copertura. Rilasciare il connettore del cavo.

2. Svitare le viti che tengono in posizione la cerniera superiore e quindi rimuovere la cerniera.

3. Sollevare lo sportello del comparto frigori- fero per rimuoverlo.

4. Rimontare lo sportello invertendo le fasi di rimozione. Assicurarsi che il cavo di messa a terra sia fissato dalla vite.

i AVVISO: Sportello del frigorifero

Le immagini mostrano la rimozione dello sportello del comparto congelatore. Per lo sportello del frigorifero utilizzare le parti corrispondenti sull'altro lato.

Specifiche del prodotto secondo il regolamento UE n. 2019/2016

Marchio	Haier
Nome / identificativo del modello	HSW59F18DW*/HSW59F18DN*
Categoria del modello	Frigorifero-congelatore
Classe di efficienza energetica	D
Consumo energetico annuo (kWh/anno) (1)	277
Volume totale (litri)	613/615
Volume frigorifero (litri)	391/393
Volume congelatore (litri)	198
Contenitore per la conservazione (2 stelle) (L)	24
Prestazioni (stelle)
Temperatura degli altri comparti >14 °C	Non applicabile
Sistema senza formazione di brina	Sì
Capacità di congelamento (kg/24 h)	10
Classe climatica (2)	SN-N-ST
Classe di emissione di rumore ed emissioni acustiche aeree (db(A) re 1pW)	C(36)
Tempo di aumento della temperatura (h)	5
Tipo di elettrodomestico	Indipendente

Descrizioni:

• Si

(1) In base ai risultati del test di conformità agli standard per 24 ore. Il consumo effettivo dipende dall'uso e dalla posizione dell'elettrodomestico.
(2) Classe climatica SN: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +10 °C e +32 °C

Classe climatica N: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +32 °C

Classe climatica ST: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +38 °C

Dati tecnici supplementari

Tensione / Frequenza	220-240 V ~ / 50 Hz
Corrente di ingresso (A)	1,8
Alimentazione in ingresso sbrinamento (W)	220
Fusibile principale (A)	15
Refrigerante	R600a
Dimensioni (A/L/P in mm)	1775/ 905/ 726

Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali. In caso di problemi con l'elettrodomestico, consultare prima la sezione SOLUZIONE DEI PROBLEMI.

Se non si riesce a trovare una soluzione, contattare

▶ il rivenditore locale o
▶ Io European Call Service-Center (vedere i numeri di telefono elencati di seguito) o
▶ l'area Service & Support su www.haier.com dove è possibile chiedere assistenza
▶ e trovare risposte a domande frequenti.

Per contattare l'assistenza, procurarsi i dati seguenti. Le informazioni si trovano sulla targhetta.

Modello N. di serie

Controllare anche la scheda di garanzia fornita con il prodotto.

European Call Service-Center
Paese*	Numero di telefono	Costi
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	• 14 cent/min su linea fissa• max 42 cent/min su linea mobile
Haier Austria (AT)	0820 001 205	• 14,53 cent/min su linea fissa• max 20 cent/min su altre linee
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

*Per altri paesi. fare riferimento al sito www.haier.com Haier

Europe Trading S.r.l

Filiale Regno Unito

*Durata della garanzia dell'elettrodomestico:

Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale.

*Periodo di disponibilità dei pezzi di ricambio per la riparazione dell'elettrodomestico: termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l'immissione sul mercato dell'ultima unità del modello.

Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno di sette anni e le guarnizioni degli sportelli per almeno dieci anni dopo l'immissione sul mercato dell'ultima unità del modello.

*Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europe.eu/ o effettuare una scansione del codice QR apposto sull'etichetta fornita con l'elettrodomestico.

Haier

Haier

Ajuste fino das portas

5.1. Prima utilizare
