Tipo di prodotto	Altoparlante amplificato per sonorizzazione
Marca	Alto Professional
Modello	TS312
Categoria	Altoparlante attivo
Dimensioni (L x A x P)	Circa 348 x 561 x 330 mm
Peso	Circa 17,2 kg
Alimentazione	100-240 V CA, 50/60 Hz (cavo di alimentazione incluso)
Potenza di picco	2000 W
Risposta in frequenza	50 Hz - 20 kHz
Altoparlante per basse frequenze (woofer)	12 pollici (305 mm)
Altoparlante per alte frequenze (tweeter)	1,4 pollici (35,6 mm) a compressione
Ingressi audio	2 combo XLR/TRS 6,35 mm (linea/microfono)
Uscita audio	1 XLR (Mix Out)
Comandi	Volume (2 canali), interruttore Contour (+3 dB bassi/acuti), interruttore di sollevamento terra (Ground Lift)
Indicatori LED	Alimentazione (Power), Segnale/Limite (Signal/Limit), Clip (Clip)
Protezione	Limitatore di picco, protezione termica
Montaggio	Supporto a palo (35 mm) alla base del diffusore
Custodia	Plastica stampata con griglia in acciaio
Temperatura di funzionamento	0 °C a 40 °C
Umidità	Non esporre all'umidità
Manutenzione e pulizia	Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Non aprire l'apparecchio. Utilizzare su una superficie stabile. Rispettare i codici di costruzione per il montaggio. Tenere i cavi fuori dalla portata del pubblico.
Pezzi di ricambio / Riparabilità	Fusibile sostituibile (rimuovere la linguetta). Le altre riparazioni devono essere effettuate da un tecnico qualificato.
Contenuto della confezione	Altoparlante TS312, cavo di alimentazione, guida all'uso, istruzioni di sicurezza e garanzia
Informazioni generali	Progettato per il sound reinforcement dal vivo, compatibile con mixer e microfoni. Garanzia: consultare la guida fornita.

Domande frequenti - TS312 ALTO

Quali tipi di cavi sono necessari per collegare una sorgente audio?

Utilizzare cavi XLR o TRS da 6,35 mm (non inclusi) per collegare una sorgente audio agli ingressi combo. Per l'uscita verso un altro altoparlante, utilizzare un cavo XLR standard.

Come regolare correttamente il volume?

Prima di collegare una sorgente, impostare il volume al minimo (a sinistra). Per una sorgente di linea (mixer, lettore), utilizzare la scala esterna Line e generalmente non superare 0 dB. Per un microfono o strumento, utilizzare la scala Mic; è possibile utilizzare tutta la gamma di rotazione, ma monitorare il LED Signal Limit: se si accende, ridurre il volume per evitare di danneggiare l'altoparlante.

Posso usare un microfono a condensatore con il TS312?

Il TS312 non fornisce alimentazione phantom +48 V. Se si utilizza un microfono a condensatore, collegarlo prima a un'alimentazione phantom esterna, quindi collegare l'uscita all'ingresso dell'altoparlante.

Come montare il TS312 su un piedistallo o supporto?

Inserire il palo del supporto nella base situata sotto il diffusore. Assicurarsi che il supporto sia stabile, su una superficie piana e che i suoi piedi siano completamente aperti. Verificare che il supporto possa sostenere il peso del diffusore (circa 17,2 kg). Evitare di montare più altoparlanti sullo stesso supporto.

Cosa fare se il fusibile è danneggiato?

Scollegare l'altoparlante. Sollevare la linguetta del fusibile vicino all'ingresso di alimentazione CA e sostituirlo con un fusibile dello stesso valore (indicato sotto l'ingresso di alimentazione). Per il modello TS308, il fusibile si trova accanto all'interruttore. Utilizzare sempre un fusibile di valore appropriato per evitare di danneggiare l'apparecchio.

Cosa significano i LED sul pannello posteriore?

Il LED Power si accende quando l'altoparlante è acceso. Il LED Signal/Limit diventa verde in presenza di segnale, lampeggia a basso livello e rimane acceso a livello più alto; diventa rosso quando il limitatore di picco è attivato. Il LED Clip indica un clipping: se rimane rosso, ridurre il volume della sorgente.

A cosa serve l'interruttore Contour?

L'interruttore Contour accentua le basse e alte frequenze di +3 dB. In posizione premuta, il suono è più dinamico; in posizione rilasciata, la risposta è più piatta, ideale per esibizioni che richiedono una riproduzione neutra o per ottimizzare la potenza di uscita.

Come ridurre il ronzio o i rumori parassiti?

Utilizzare l'interruttore di sollevamento terra (Ground Lift) situato sul pannello posteriore. Premere questo pulsante può interrompere un loop di massa ed eliminare i rumori indesiderati. Provare entrambe le posizioni per determinare quella che offre il miglior risultato.

Posso usare il TS312 con una chitarra elettrica?

Sì, ma consigliamo di utilizzare una chitarra con pickup attivi. Se si utilizzano pickup passivi, collegare la chitarra a un preamplificatore o a un direct box (DI) esterno, quindi collegare l'uscita di linea all'ingresso dell'altoparlante. Per l'ingresso 2, assicurarsi di non impostare il volume oltre 0 dB.

Come collegare due altoparlanti TS312 in stereo?

Collegare le uscite sinistra e destra del mixer agli ingressi di ciascun altoparlante TS312 (uno per lato). Assicurarsi che i selettori di ingresso siano su Line. Per un mix mono uguale su entrambi, collegare l'uscita Mix Out di un altoparlante all'ingresso dell'altro.

MANUALE UTENTE TS312 ALTO

Guida per l'uso (Italiano)

Introduzione

Grazie per aver acquistato l'altoparlante della serie TS3. Per noi di Alto Professional, prestazioni e affidabilità contano moltissimo, proprio come per te. Ecco perché progettiamo i nostri dispositivi con un unico obiettivo in mente: rendere le tue prestazioni le migliori possibili.

Contenuti della confezione

Altoparlante della serie TS3

Cavo di alimentazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina altoprofessional.com.

Per ulteriore assistenza, recarsi alla pagina altoprofessional.com/support.

Importanti precauzioni di sicurezza

Nota bene: Alto Professional e inMusic declinano qualsiasi responsabilità per l'uso dei loro prodotti o per l'utilizzo errato delle presenti informazioni a qualsiasi scopo. Alto Professional e inMusic non sono responsabili per il cattivo utilizzo dei loro prodotti causato dalla mancata conformità con le procedure di ispezione e manutenzione. Fare riferimento al manuale di sicurezza e garanzia per maggiori informazioni.

Avvertenza: Per ridurre il rischio di scossa elettrica, non collegare l'altoparlante della serie TS3 a una presa di corrente quando la griglia è stata rimossa.

Installazione su supporto

• A Installare sempre gli altoparlanti in conformità con i codici elettrici ed edilizi in vigore.
• Installare gli altoparlanti in base al loro peso massimo. Verificare le specifiche del palco per assicurarsi che sia in grado di sostenere il peso dell'altoparlante. Inoltre, rispettare tutte le indicazioni di sicurezza specificate dal produttore.
  • Non montare più altoparlanti sullo stesso supporto o palo.
• Assicurarsi sempre che il supporto o il palo si trovi su una superficie piana, uniforme e stabile. Inoltre, estendere al massimo le gambe dei supporti a treppiede e assicurarsi che non rappresentino rischio di inciampo.
• Ispezionare il supporto (o il palo o la minuteria ad esso associata) prima di ciascun utilizzo e non servirsi dell'apparecchio con parti usurate, danneggiate o mancanti.
• Prestare sempre cautela in condizioni ventose all'aperto. Potrebbe essere necessario aggiungere ulteriore peso (ad es. sacchi di sabbia) sulla base del supporto per migliorarne la stabilità. Non fissare striscioni o articoli simili a qualsiasi parte di un sistema di altoparlanti. Questi potrebbero fare da vela e far rovesciare l'impianto.
• A meno di non essere sicuri di essere in grado di sostenere il peso dell'altoparlante, chiedere aiuto a un'altra persona per sollevarlo sul supporto o sul palo.
• Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico, in modo che non vi sia il rischio che questi ci inciampino, facendo cadere l'altoparlante dal supporto o dal palo.

Livello dell'audio

L'esposizione a livelli di rumore estremamente elevati può causare danni permanenti all'udito. L'OSHA americana (Occupational Safety and Health Administration) ha specificato le esposizioni ammissibili a determinati livelli di rumore. Secondo l'OSHA, l'esposizione a elevati livelli di pressione sonora (SPL) in eccesso rispetto ai limiti indicati può causare la perdita dell'udito. Quando si utilizzano attrezzature in grado di generare elevati SPL, servirsi di dispositivi di protezione dell'udito quando tali attrezzature sono in uso.

Ore al giorno	SPL (dB)	Esempio
8	90	Piccolo
6	92	Treno
4	95	Metropolitana
3 97 Casse da tavolo ad alto volume
2 100 Concerto di musica classica
1,5	102	Macchina
1	105	Fabbrica
0,5 (30 minuti) 110 Aeroporto
0,25 (15 minuti) o meno 115 Concerto Rock

Configurazione

Controllo del volume

L'altoparlante Serie TS3 accetta fonti audio a livello di linea e a livello mic. Prima di collegare la fonte audio, girare la manopola Volume sul minimo (interamente in senso antiorario).

Fonti audio a livello di linea

Quando si utilizza una fonte audio quale un mixer, un lettore CD/MP3 o un preamp audio, seguire l'indicatore di livello di banda outer/Line.

Se il LED Signal Limit è acceso, non alzare ulteriormente la manopola Volume. Questo potrebbe danneggiare l'altoparlante TS3.

Nella maggior parte dei casi, non sarà necessario alzare il volume oltre 0 dB.

Se la fonte audio ha un'uscita insolitamente bassa, è possibile alzare la manopola Volume oltre 0 dB, ma non oltre l'indicatore del limite di segnale (come spiegato sopra).

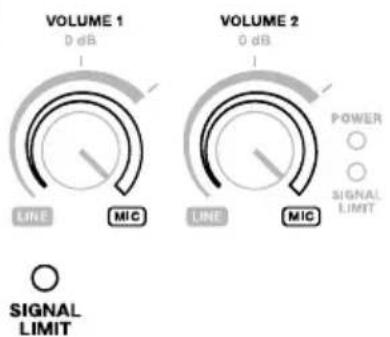

Fonti audio a livello mic

Importante: se si utilizza uno strumento con preamp attivo, trattare lo strumento stesso come fonte audio a livello di linea (come spiegato in precedenza).

Quando si utilizza un microfono o una fonte audio strumentale, seguire l'indicatore di livello banda interno/Mic.

Poiché il livello mic e strumentale è solitamente inferiore rispetto a un livello di linea, è possibile utilizzare l'intera rotazione della manopola Volume.

Mentre si alza la manopola Volume, osservare l'indicatore del limite di segnale. Se il LED Signal Limit è acceso, non alzare ulteriormente la manopola Volume. Questo potrebbe danneggiare l'altoparlante TS3.

Esempi

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Nota bene: questi esempi mostrano il pannello posteriore impiegato dai modelli TS310, TS312 e TS315 sebbene tutti e quattro modelli della serie TS3 presentino gli stessi ingressi e le stesse uscite.

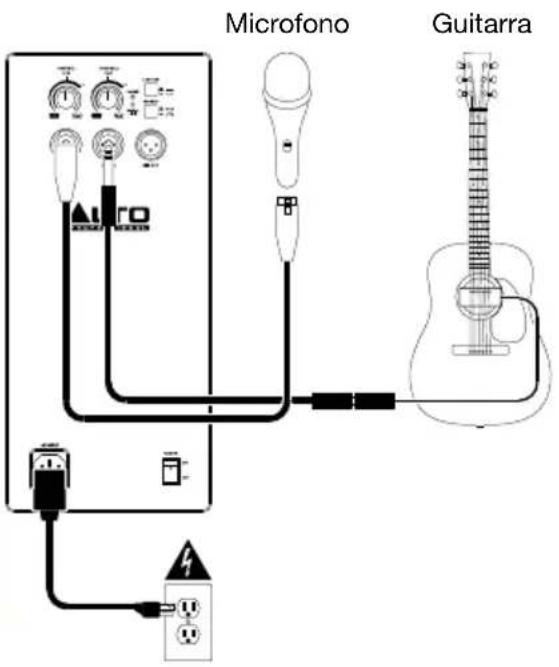

Esempio A: Un altoparlanti

Collegare un microfono dinamico all'ingresso 1 servendosi di un cavo XLR o TRS da 6,35 mm (1/4"). Collegare una chitarra con un pickup attivo all'ingresso 2 servendosi di un cavo TS o TRS da 6,35 mm (1/4"). Per l'Ingresso 2, non girare la manopola Volume oltre la posizione 0 dB.

Nota bene: quando si utilizza il altoparlante della serie TS3 con una chitarra, si consiglia di utilizzarne una con pickup attivo piuttosto che con pickup passivo. Se si utilizza una chitarra con pickup passivi, collegarla a un preamp esterno o a una box a ingresso diretto (DI) e collegare l'uscita a livello di linea all'altoparlante.

Inoltre, raccomandiamo di utilizzare microfoni dinamici con il altoparlante della serie TS3 anziché microfoni a condensatore. Se si utilizza un microfono che richiede +48V di alimentazione phantom, si consiglia di collegarlo a una fonte esterna di alimentazione phantom prima di collegarlo all'altoparlante.

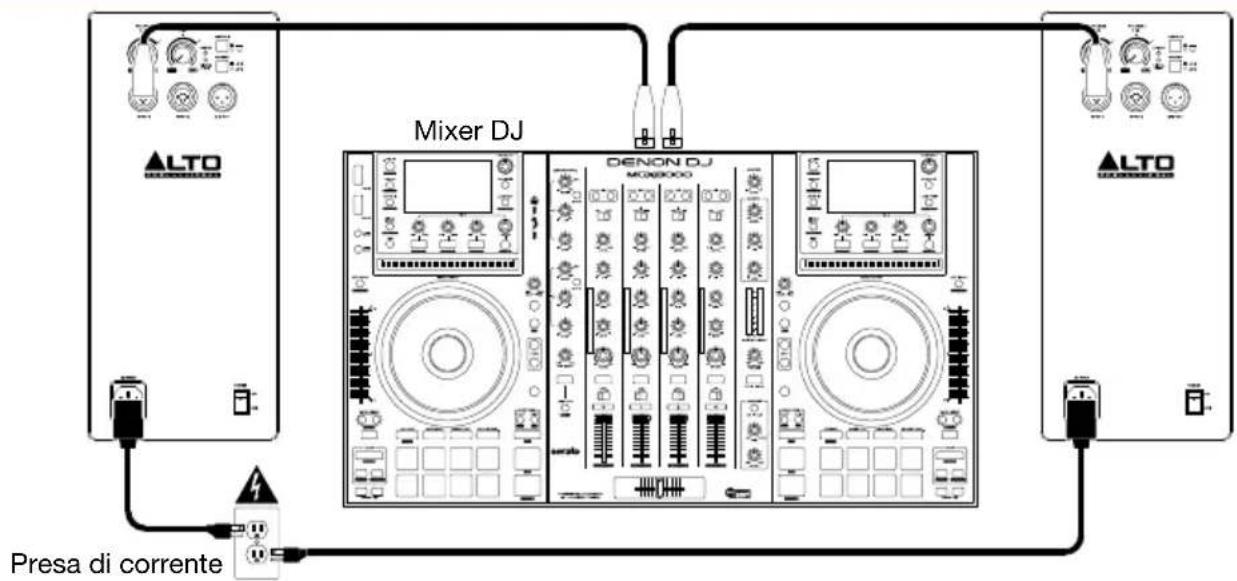

Esempio B: Due altoparlanti

Collegare ciascuna delle uscite main del mixer all'ingresso di un altoparlante TS3. Assicurarsi che i selettori di ingresso dell'altoparlante siano impostati su Line (linea). Non girare le manopole Volume oltre la posizione 0 dB.

Suggerimento: per inviare lo stesso mix a entrambi gli altoparlanti della serie TS3, collegare entrambi i canali del proprio mixer DJ, controller, ecc. agli ingressi 1 e 2 di un altoparlante, quindi collegare l'uscita Mix di quel altoparlante all'ingresso 1 dell'altro altoparlante. Entrambi gli altoparlanti della serie TS3 suoneranno identici mix mono sommati.

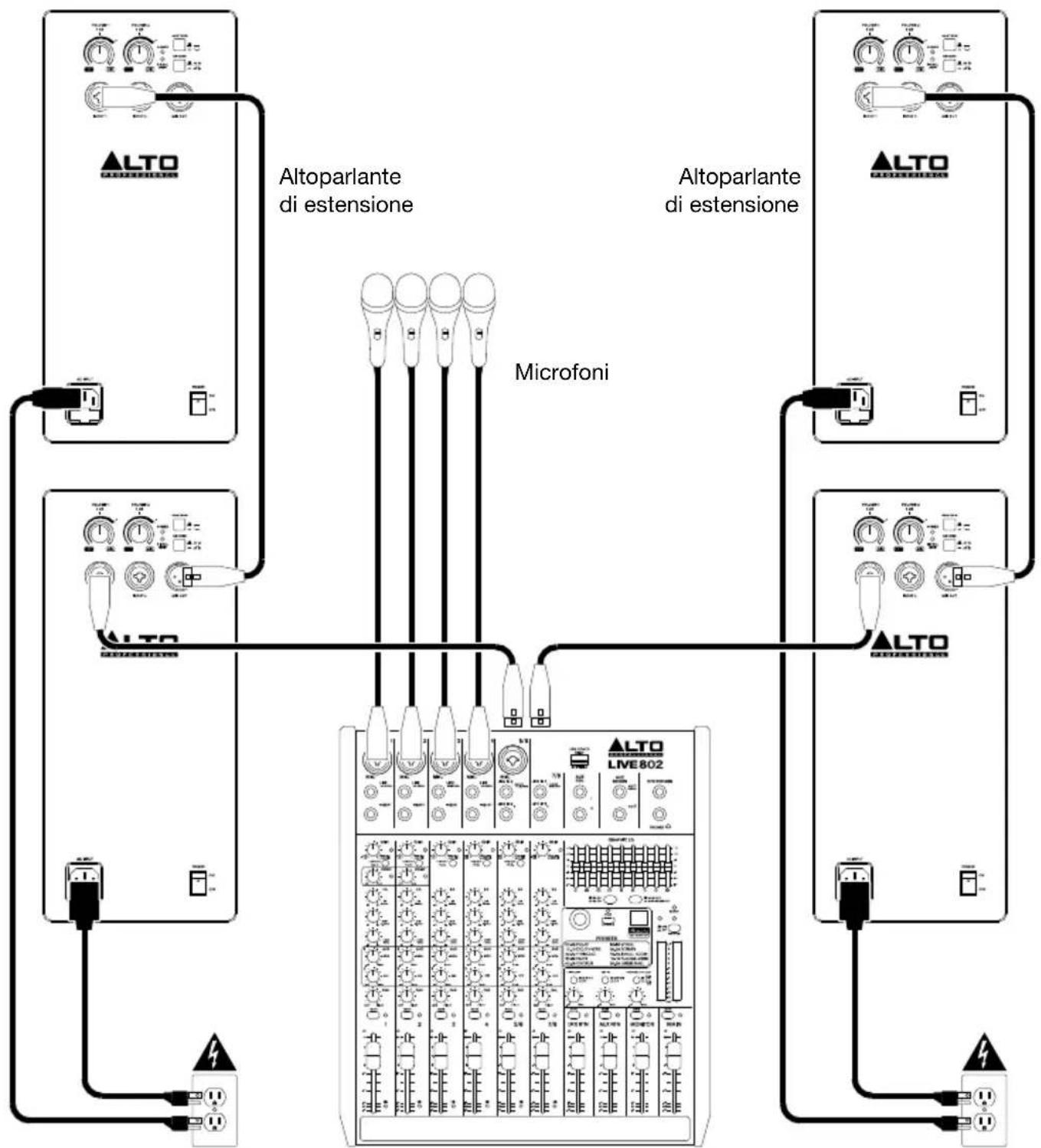

Esempio C: Due altoparlanti + due estensioni

Collegare ciascuna delle uscite main del mixer all'ingresso di un altoparlante TS3. Assicurarsi che i selettori di ingresso dell'altoparlante siano impostati su Line (linea). Collegare ciascuna delle uscite Mix Out degli altoparlanti del TS3 agli ingressi degli altoparlanti di estensione.
        I["Altoparlante di estensione"]
        J["Altoparlante di estensione"]
    end
    subgraph Live802
        K["ALTO"]
        L["ALTO"]
    end

Mixer Presa di corrente Presa di corrente

Caratteristiche

Pannello posteriore

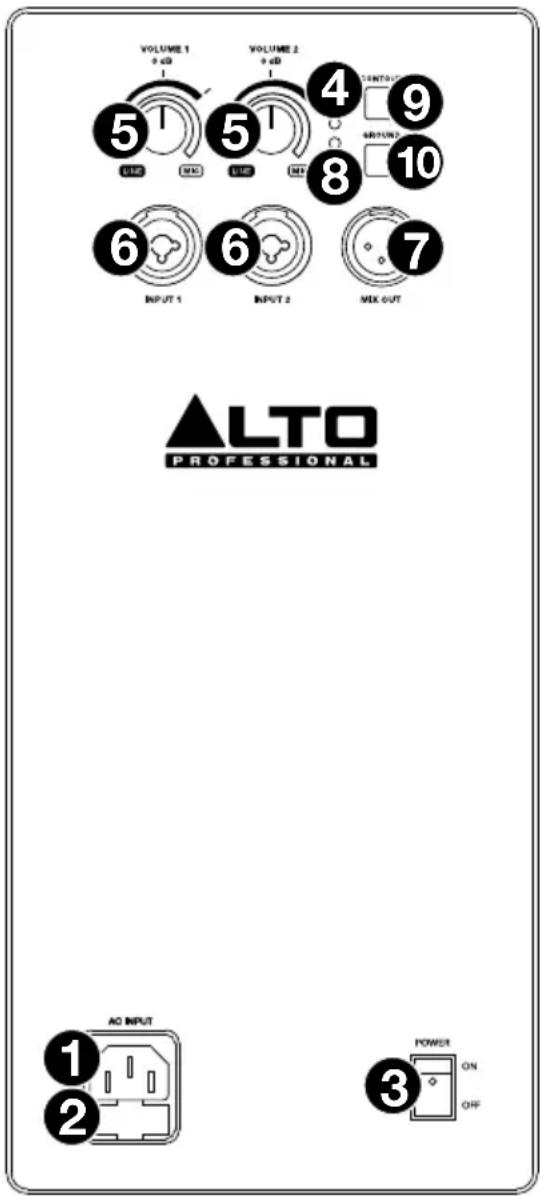

1. Ingresso CA: servirsi del cavo di alimentazione in dotazione per collegare questo ingresso ad una presa di alimentazione. Assicurarsi che l'interruttore di alimentazione dell'altoparlante sia su "off" al momento di collegare e scollegare il cavo.
2. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata (stampata sotto l'ingresso per il cavo di alimentazione dell'apparecchio). L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.

Nota bene: nel modello TS308, il fusibile è situato accanto all'interruttore di alimentazione anziché accanto all'ingresso CA.

1. Interruttore di alimentazione: servirsi di questo interruttore per accendere e spegnere l'altoparlante. Assicurarsi che la manopola Volume sia impostata al minimo (in senso antiorario) prima di accenderlo.
2. LED di alimentazione: si illumina quando l'altoparlante è acceso.
3. Volume: girare questa manopola per regolare il volume dell'altoparlante.

Quando si utilizza una fonte audio quale un mixer, un lettore CD/MP3 o un preamp audio, seguire l'indicatore di livello di banda outer/Line. Nella maggior parte dei casi, non sarà necessario alzare il volume oltre 0 dB. Se la fonte audio ha un'uscita insolitamente bassa, è possibile alzare la manopola Volume oltre 0 dB, ma non oltre l'indicatore del limite di segnale (come spiegato sopra).

Quando si utilizza un microfono o una fonte audio strumentale, seguire l'indicatore di livello banda interno/Mic. Poiché il livello mic e strumentale è solitamente inferiore rispetto a un livello di linea, è possibile utilizzare l'intera rotazione della manopola Volume.

Si veda Configurazione > Controllo del volume per maggiori informazioni.

1. Ingresso: servirsi di un cavo standard XLR o 6,35 mm (non in dotazione) per collegare una fonte audio a questo ingresso.
2. Uscita mix: servirsi di un cavo standard XLR (non in dotazione) per collegare questa uscita all'ingresso di un altro altoparlante (ad es. un altro altoparlante TS3).
3. LED Signal/Limit (segnale/limite): questo LED si illumina di verde quando un segnale audio viene inviato al subwoofer; lampeggia a livelli minori e si illumina in maniera fissa a livelli più elevati. Il LED si illumina di rosso quando il limite di uscita/protezione è attivo; se il LED è illuminato di rosso in maniera fissa, ridurre il volume della fonte audio.
4. Contour: premere questo tasto per enfatizzare le frequenze basse e alte di +3 dB. Sollevare l'interruttore per una risposta più piatta per prestazioni dal vivo o per il massimo livello di uscita.
5. Interruttore di messa a terra: premere questo interruttore per ridurre ronzio o rumore.
